Type de produit	Tablette à câbles pour panier métallique (Support de câbles)
Marque	Tripp Lite
Modèle	SmartRack SRWB12210STR10
Dimensions (H x L x P)	50 mm (2 po) x 300 mm (12 po) x 3000 mm (10 pi)
Matériau	Acier
Type de montage	Montage sur panier métallique
Applications	Gestion des câbles dans les baies de serveurs et armoires réseau
Contenu du colis	1 tablette pour panier
Installation	Par un installateur certifié, conformément aux codes locaux
Outils nécessaires	Coupe-boulon à action latérale, protection oculaire
Instructions de coupe	Couper les fils inférieurs d'abord, puis les fils latéraux, en commençant par le dessus
Sécurité	Porter des lunettes de protection ; bords tranchants ; installation par un professionnel
Entretien	Nettoyer avec un chiffon sec ; inspecter régulièrement les fixations
Réparabilité	Produit non réparable par l'utilisateur ; aucune pièce détachée disponible
Garantie	Consulter le manuel pour les conditions de garantie

FOIRE AUX QUESTIONS - SmartRack SRWB12210STR10 Tripp Lite

Quelles sont les dimensions de la tablette pour câbles SmartRack SRWB12210STR10 ?

Les dimensions sont de 50 mm de hauteur, 300 mm de largeur et 3000 mm de profondeur (2 po x 12 po x 10 pi).

Comment couper la tablette métallique à la longueur désirée ?

Utilisez un coupe-boulon à action latérale. Coupez d'abord les fils inférieurs avec le dessous de la tablette vers le haut, puis retournez-la et coupez les fils latéraux en commençant par le dessus. Éliminez les bords tranchants.

Quelles précautions de sécurité faut-il prendre lors de l'installation ?

Portez toujours des lunettes de protection lors de la coupe. Les bords coupés peuvent être tranchants. L'installation doit être effectuée par un installateur certifié en conformité avec les codes locaux d'électricité et du bâtiment.

Quels outils sont nécessaires pour l'installation ?

Un coupe-boulon à action latérale et des lunettes de protection sont requis. Aucun autre outil spécifique n'est mentionné dans la notice.

Cette tablette est-elle compatible avec les baies de serveurs standard ?

Oui, elle est conçue pour la gestion des câbles dans les baies de serveurs et armoires réseau. Elle se monte sur un panier métallique.

Quelle est la capacité de charge de la tablette ?

La notice ne précise pas la capacité de charge maximale. Elle est conçue pour supporter le poids de câbles standard. Pour des charges lourdes, consultez un installateur professionnel.

Peut-on monter la tablette verticalement ou horizontalement ?

La notice indique un montage sur panier métallique, généralement horizontal. Pour un montage vertical, vérifiez les instructions des connecteurs vendus séparément.

Comment installer la tablette sur un panier métallique existant ?

L'installation doit être réalisée par un installateur certifié. Utilisez des connecteurs appropriés (vendus séparément) et suivez les diagrammes d'installation fournis avec ces connecteurs.

La tablette est-elle livrée avec tout le matériel de montage ?

Le colis contient uniquement la tablette pour panier. Les connecteurs et ensembles de connecteur sont vendus séparément.

De quel matériau est faite la tablette ?

La tablette est en acier (panier métallique).

MODE D'EMPLOI SmartRack SRWB12210STR10 Tripp Lite

Tablettes à câbles pour panier métallique

Modèles :

SRWB6210STR

(AC8AFB)

SRWB12210STR

(AC8AFC)

SRWB6410STR

(AC8AFD)

SRWB12410STR

(AC8AFE)

SRWB18410STR

(AC8AFF)

Consignes de sécurité importantes

Ce manuel contient des instructions et des avertissements qui devraient être respectés pendant l'installation de tous les systèmes de tablettes à câbles pour panier métallique Tripp Lite. Le non-respect de ces avertissements pourrait nuire à la garantie.

• L'installation doit être effectuée uniquement par un installateur certifié en conformité avec tous les codes locaux de l'électricité et du bâtiment.
• Toujours porter une protection des yeux au moment de couper les sections de panier métallique.
• Les bords coupés peuvent être tranchants. Faire preuve de vigilance lors de la manipulation des tablettes pour panier taillées pendant la fabrication et l'installation.

TRIPP·LITE

Droits d'auteur © 2019 Tripp Lite. Tous droits réservés.

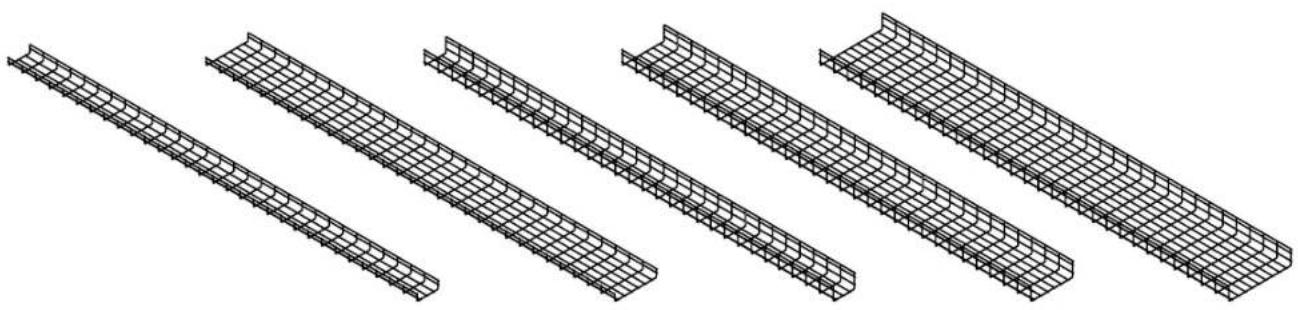

Modèles et dimensions de tablettes pour panier

Avant de procéder à la fabrication, confirmer d'abord le modèle et les dimensions de la tablette pour panier

Modèle Vue en coupe Hauteur Largeur Profondeur
SRWB6210STR				50 mm (2 po) 150 mm (6 po) 3 000 mm (10 pi)
SRWB12210STR				50 mm (2 po) 300 mm (12 po) 3 000 mm (10 pi)
SRWB6410STR				100 mm (4 po) 150 mm (6 po) 3 000 mm (10 pi)
SRWB12410STR				100 mm (4 po) 300 mm (12 po) 3 000 mm (10 pi)
SRWB18410STR				100 mm (4 po) 450 mm (18 po) 3 000 mm (10 pi)

Remarques :

• Toujours utiliser un coupe-boulon à action latérale.
• Incliner toutes les coupes à l'écart de la nouvelle extrémité.
• Dans la mesure du possible, couper chaque fil d'un seul coup.
• Retirer les bords tranchants pour éliminer tout dommage possible aux câbles.

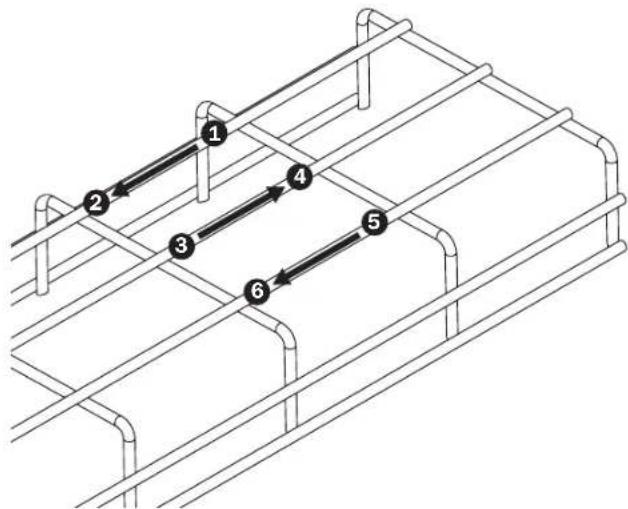

Couper d'abord les fils inférieurs avec le dessous de la tablette tournée vers le haut, dans l'ordre illustré :

Pour couper les fils latéraux, retourner la tablette métallique, puis couper dans l'ordre illustré, en commençant par le dessus :

Répéter au besoin. Pour différents modèles de coupe et diagrammes d'installation, consulter la documentation incluse avec les connecteurs et les ensembles de connecteur (vendus séparément).
