Marque	Tripp Lite
Modèle	SmartRack SRWB18410STR6
Type de produit	Tablette à câbles pour panier métallique
Hauteur	100 mm (4 po)
Largeur	450 mm (18 po)
Profondeur	3000 mm (10 pi)
Matériau	Acier avec revêtement
Capacité de charge	Varie selon l'installation (consulter les spécifications du panier métallique)
Alimentation	Aucune (passif)
Fonctions principales	Support et gestion des câbles dans les paniers métalliques
Installation	Par un installateur certifié, coupe possible avec coupe-boulon
Sécurité	Porter une protection oculaire ; bords coupés tranchants
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter l'humidité excessive
Pièces détachées et réparabilité	Connecteurs et ensembles vendus séparément
Informations générales	Fabriqué aux États-Unis

FOIRE AUX QUESTIONS - SmartRack SRWB18410STR6 Tripp Lite

Quel est le poids de la tablette SRWB18410STR6 ?

Le poids exact n'est pas spécifié dans la notice, mais pour une tablette en acier de 450x3000 mm, il peut être estimé entre 5 et 10 kg selon l'épaisseur de l'acier.

Peut-on couper la tablette à la longueur souhaitée ?

Oui, la tablette peut être coupée avec un coupe-boulon à action latérale. Suivez les instructions de coupage pour éviter les bords tranchants.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un coupe-boulon pour ajuster la longueur, de connecteurs (vendus séparément) et d'équipements de protection individuelle comme des lunettes de sécurité.

Cette tablette est-elle compatible avec tous les paniers métalliques ?

Cette tablette est conçue pour les paniers métalliques de marque Tripp Lite. Vérifiez les dimensions et le type de fixation avec les connecteurs appropriés.

Quelle est la hauteur de la tablette ?

La hauteur est de 100 mm (4 pouces).

Comment fixer la tablette au panier métallique ?

Utilisez des connecteurs et des ensembles de connecteurs Tripp Lite (vendus séparément). Suivez le diagramme d'installation inclus avec les connecteurs.

Dois-je porter des équipements de sécurité lors de l'installation ?

Oui, portez toujours une protection oculaire lors de la coupe et manipulez les bords coupés avec précaution car ils peuvent être tranchants.

Que faire si la tablette est trop longue ?

Coupez la tablette à la longueur désirée en suivant les instructions de coupe de la notice. Coupez d'abord les fils inférieurs, puis les fils latéraux après avoir retourné la tablette.

La garantie est-elle affectée si je coupe la tablette ?

La notice indique que le non-respect des avertissements peut nuire à la garantie. Suivez précisément les instructions pour éviter tout problème.

Où puis-je télécharger la notice complète ?

La notice complète est disponible gratuitement au format PDF sur notice-facile.com pour le modèle Tripp Lite SmartRack SRWB18410STR6.

MODE D'EMPLOI SmartRack SRWB18410STR6 Tripp Lite

Tabletes à câbles pour panier métallique

Modèles :

SRWB6210STR

(AC8AFB)

SRWB12210STR

(AC8AFC)

SRWB6410STR

(AC8AFD)

SRWB12410STR

(AC8AFE)

SRWB18410STR

(AC8AFF)

Consignes de sécurité importantes

Ce manuel contient des instructions et des avertissements qui devraient être respectés pendant l'installation de tous les systèmes de tablettes à câbles pour panier métallique Tripp Lite. Le non-respect de ces avertissements pourrait nuire à la garantie.

• L'installation doit être effectuée uniquement par un installateur certifié en conformité avec tous les codes locaux de l'électricité et du bâtiment.
• Toujours porter une protection des yeux au moment de couper les sections de panier métallique.
• Les bords coupés peuvent être tranchants. Faire preuve de vigilance lors de la manipulation des tablettes pour panier taillées pendant la fabrication et l'installation.

D'excellence Industrielle

1111 W. 35th Street, Chicago, IL 60609 USA • triplite.com/support

Droits d'auteur © 2019 Tripp Lite. Tous droits réservés.

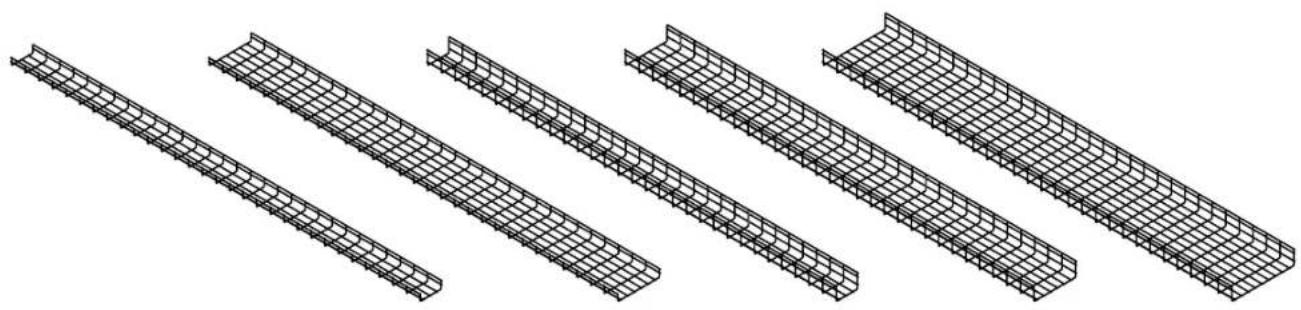

Modèles et dimensions de tablettes pour panier

Avant de procéder à la fabrication, confirmer d'abord le modèle et les dimensions de la tablette pour panier

Modèle Vue en coupe Hauteur Largeur Profondeur
SRWB6210STR		50 mm (2 po) 150 mm (6 po) 3 000 mm (10 pi)
SRWB12210STR		50 mm (2 po) 300 mm (12 po) 3 000 mm (10 pi)
SRWB6410STR		100 mm (4 po) 150 mm (6 po) 3 000 mm (10 pi)
SRWB12410STR		100 mm (4 po) 300 mm (12 po) 3 000 mm (10 pi)
SRWB18410STR		100 mm (4 po) 450 mm (18 po) 3 000 mm (10 pi)

Remarques :

• Toujours utiliser un coupe-boulon à action latérale.
• Incliner toutes les coupes à l'écart de la nouvelle extrémité.
• Dans la mesure du possible, couper chaque fil d'un seul coup.
• Retirer les bords tranchants pour éliminer tout dommage possible aux câbles.

Couper d'abord les fils inférieurs avec le dessous de la tablette tournée vers le haut dans l'ordre illustré : Pour couper les fils latéraux, retourner la tablette métallique, puis couper dans l'ordre illustré, en commencer par le dessus :

Répéter au besoin. Pour différents modèles de coupe et diagrammes d'installation, consulter la documentation incluse avec les connecteurs et les ensembles de connecteur (vendus séparément).

1111 W. 35th Street, Chicago, IL 60609 USA • triplite.com/support

19073030330DCReA

Moden:

SRWB6210STR

(AC8AFB)

SRWB12210STR

(AC8AFC)

SRWB6410STR

(AC8AFD)

SRWB12410STR

(AC8AFE)

SRWB18410STR

(AC8AFF)

Anglais 1-Espagnol 3-Français 5-Pycckn7
