N4821M24LC12 - Accessoire informatique Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cassette à fibres optiques haute densité
Marque	Tripp Lite
Modèle	N4821M24LC12
Connecteurs	24 x LC duplex (12 ports LC double)
Type de fibre	Monomode ou multimode (selon version)
Hauteur	1,75 cm (0,69 po)
Profondeur	20,3 cm (8 po)
Largeur	10,8 cm (4,25 po)
Poids	0,23 kg (0,5 lb)
Matériau du boîtier	Acier et plastique ABS
Couleur	Noir
Utilisation prévue	Réseaux de fibres optiques, centres de données, télécommunications
Installation	Montage dans un boîtier de cassette modulaire N482 (0U, 1U, 2U ou 4U)
Rayon de courbure minimal	30 mm (1,18 po) pour la gestion des câbles
Entretien	Nettoyer les connecteurs avec un kit de nettoyage adapté
Sécurité	Ne pas regarder directement dans les ports laser ; respecter les normes de sécurité oculaire
Garantie	Garantie limitée à vie
Certifications	Conforme à la directive DEEE (WEEE)
Pays d'origine	Chine

FOIRE AUX QUESTIONS - N4821M24LC12 Tripp Lite

Comment installer la cassette N4821M24LC12 dans un boîtier ?

La cassette s'installe en l'insérant dans un emplacement libre d'un boîtier modulaire Tripp Lite série N482 (N482-00U, N482-01U, N482-02U ou N482-04U). Alignez les guides de la cassette avec les rails du boîtier et poussez doucement jusqu'au verrouillage. Consultez le guide de démarrage rapide fourni pour plus de détails.

Quelle est la capacité en fibres de cette cassette ?

La cassette N4821M24LC12 offre 24 fibres via 12 ports LC duplex (24 connecteurs LC simples). Chaque port LC duplex supporte deux fibres (émission/réception).

Puis-je utiliser cette cassette avec du câble monomode et multimode ?

Oui, la cassette est compatible avec les fibres monomode et multimode. Cependant, assurez-vous que les connecteurs et le câble correspondent au type de fibre utilisé. Les connecteurs LC sont standards pour les deux types.

Quelle est la garantie de la cassette Tripp Lite N4821M24LC12 ?

Tripp Lite offre une garantie limitée à vie sur ce produit. Elle couvre les défauts de matériaux et de fabrication. Pour toute réclamation, contactez le support Tripp Lite.

Comment nettoyer les connecteurs de la cassette ?

Utilisez un kit de nettoyage pour fibres optiques, comprenant une lingette non pelucheuse et de l'alcool isopropylique. Nettoyez délicatement la face du connecteur LC avant chaque connexion pour éviter les pertes de signal. Ne soufflez jamais sur les connecteurs.

Cette cassette est-elle compatible avec d'autres marques de boîtiers ?

La cassette est conçue pour les boîtiers modulaires Tripp Lite série N482. Son format standard (largeur 4,25 pouces, profondeur 8 pouces) peut être compatible avec certains boîtiers tiers, mais il est recommandé d'utiliser les boîtiers Tripp Lite pour garantir un ajustement parfait et une bonne gestion des câbles.

Quelle est la hauteur de la cassette N4821M24LC12 ?

La cassette a une hauteur d'environ 1,75 cm (0,69 pouce), ce qui lui permet de s'insérer dans un emplacement de 1U (unité de rack) partagé avec d'autres composants.

Puis-je remplacer une fibre défectueuse dans la cassette ?

Les cassettes Tripp Lite sont conçues comme des unités scellées. En cas de fibre défectueuse, il est recommandé de remplacer l'ensemble de la cassette. Contactez Tripp Lite pour obtenir un remplacement sous garantie.

Quels sont les précautions de sécurité à prendre lors de l'utilisation ?

Ne regardez jamais directement dans les ports optiques lorsque le système est actif, car les lasers peuvent endommager la rétine. Portez des lunettes de sécurité lors de la manipulation des câbles. Suivez les normes ANSI Z136 pour la sécurité laser.

Comment identifier les ports de la cassette ?

Les ports sont numérotés de 1 à 12 sur la face avant. Les connecteurs supérieur et inférieur de chaque paire correspondent respectivement à l'émission (TX) et à la réception (RX). Consultez le schéma de câblage fourni avec la cassette.

MODE D'EMPLOI N4821M24LC12 Tripp Lite

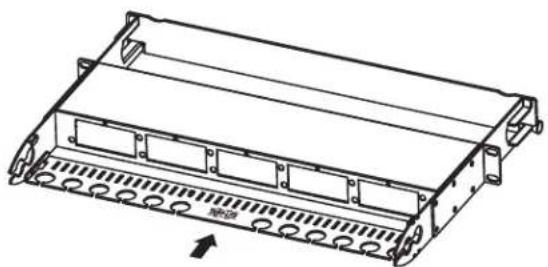

Solutions pour cassette à fibres de haute densité

Boîtiers pour cassette à fibres modulaires*

Modèles : N482-00U, N482-01U, N482-02U, N482-04U

Cassettes à fibres*

Modèles : N482-1M24-LC12, N482-2M12-LC12, N482-2M24-6M12, N482-3M8-LC12, N482-3M8L12S,

N482-6M24-6M24, N482-6M12-6M12, N482-12M12-X2

• Ce guide de démarrage rapide couvre l'installation de tous les blocs et toutes les cassettes de série N482.

Tous les nouveaux modèles, même s'ils ne sont pas mentionnés ci-dessus, incluront ce guide de démarrage rapide et peuvent être installés en suivant ses instructions.

Remarque: Les diagrammes d'installation dans ce manuel d'installation illustrent le N482-01U.

L'installation est la même pour N482-00U, N482-02U et N482-04U, à l'exception de l'orientation et du nombre de cassettes.

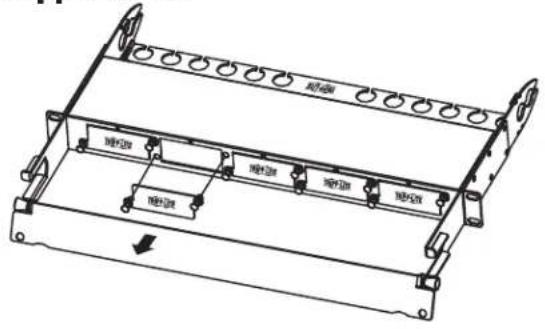

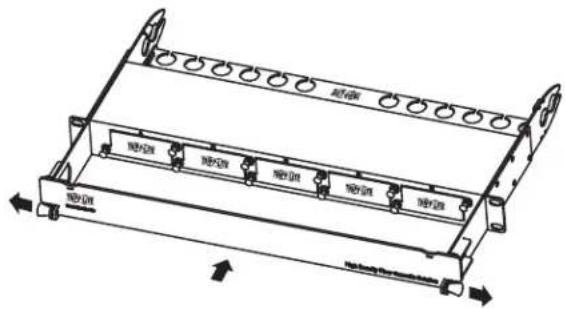

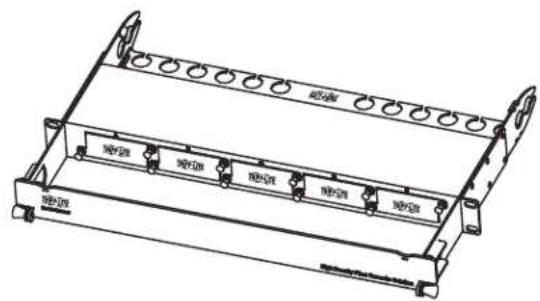

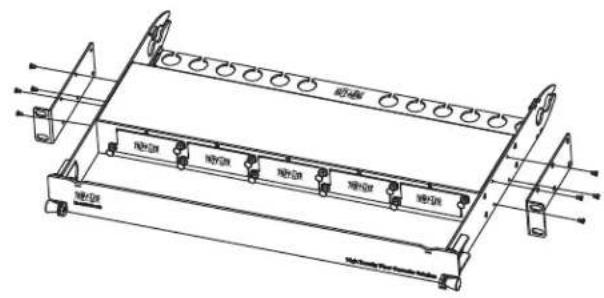

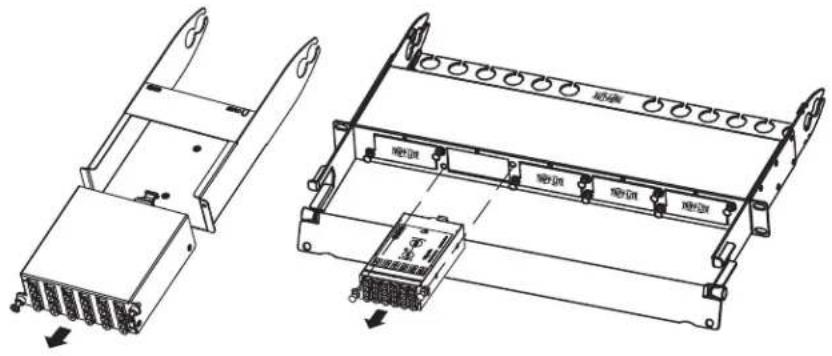

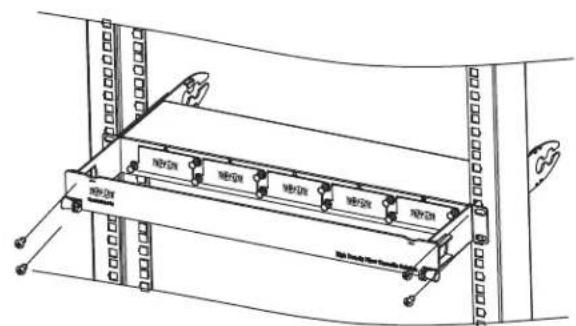

Installation du support de blindage du panneau

D'excellence Industrielle

1111 W. 35th Street, Chicago, IL 60609 USA • tripplite.com/support

Droits d'auteur © 2021 Tripp Lite. Tous droits réservés.

Garantie à vie limitée

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pendant toute sa durée de vie. Si le produit a été défectueux et qu'en raison d'un défaut de matériaux ou de fabrication au cours de la période de garantie, le vendeur s'engage à réparer ou remplacer le produit, à sa seule discrétion. Le service sous cette garantie ne peut être obtenu par l'acheteur ou qu'en expédiant le produit (avec tous les frais d'expédition ou du livraison payés) à : Tripo Lio, 111 W. 35th Street, Chicago, IL 60069. Le vendeur paie les frais d'expédition de retour. Visiter triplice. com/support avant d'envoyer de l'équipment pour réparation.

CETTE GARANIE NÉ APPLICALE PAST A L'USURSE NORMALE OU ALIX DOMMAGES RÉSULTANT D'UNI MAUVAISÉ UTILISATION, DUN ABUS OU D'UNE NÉLUAGENCE. LE VENDEU DE NOINDE AUCUNE GARANIE EXPERTISE AUTRES QUE LA GARANIE EXPÉRÉSMENT DÉCRITE DANS LE PRESENT DOCUMENT. SAUI DANS LA MÉSURE INTÉRÊTE PAR LA LOI APPLICABLE, TOUTE GARANIE IMPLICITÉ, Y COMPRIS TOUTES LES GARANIES DE QUALITA RÉMACHANE DU ADAPTATION, SONT LIMITÉES À LA PERIODÉ DE GARANIEL DISSUES; CETTE GARANIEL EXCLUT EXPÉRÉSMENT TOUS DOMMAGES DIRECTES ET INDIRECTES. (Certains Etats ne permettant pas de limités sur la durée d'une garantie impletable, et certains Etats ne permettant pas l'oxidation ou la limitation des dommages fortuitous ou consolciants, do soit qu les limitations et exclusions surnommétées peuvent ne pas approuper à vous. Cette garantie vous donne des droits légaux spécifique, et vous pouvez avoir d'autres droits qui seront solon le criminé.)

AVENTISSEMENT : l'utilisseur individuel soit prenée soit de déterminer avant l'utilisation si cet apparellé est approprié, édequat et sur pour l'utilisation propre. Puisque les utilisations individuelles sont sujétées à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quand à l'adaptation de ces disposés pour une application spécifique.

Renseignements sur la conformité à la directive DEE pour les clients de Tripp Lite et les recycleurs (Unsoruppoonne)

En vertu de la directive et des reglements d'application relative aux déchets d'equipementsiques et électroniques (DEES), lorsque des clients aient de l'équipment électrique etlectronique neuf de Tripp Lite, il sont direct: D'envoyez l'equipment usage au recyclage pourvu qu'il remplace un equipment équivalent (cêta viaroyen les pays) - De returner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile.

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie ou une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou affecter de façon majeure sa sécurité ou son efficacité.

La politique de Tripp Lio en est une d'amélioration continue. Les specifications sont sujettes à changement sans préavis. Les produits peuvent différer des photos et des illustrations.
