Type de produit	Extracteur audio HDMI
Marque	Tripp Lite
Modèle	U44406NMDP8W
Résolution vidéo prise en charge	4K (Ultra HD)
Formats audio pris en charge	Stéréo 2 canaux, surround 5.1 canaux
Entrée vidéo	1 x HDMI femelle
Sortie vidéo	1 x HDMI femelle
Sorties audio	1 x stéréo 3,5 mm, 1 x TOSLINK optique, 1 x RCA
Alimentation	Adaptateur secteur externe 5 V CC, 1 A
Consommation électrique	5 W (max)
Dimensions (L x P x H)	120 x 70 x 25 mm
Poids	200 g (environ)
Matériau du boîtier	Plastique ABS
Couleur	Noir
Montage mural possible	Oui (matériel fourni)
Indicateur LED	Rouge (alimentation), bleu (transmission active)
Bouton de sélection audio	Oui (2 canaux / 5.1 surround)
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 85 % HR (sans condensation)
Garantie	2 ans
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon doux et sec.
Sécurité	Utiliser uniquement l'adaptateur fourni. Ne pas exposer à l'humidité.
Pièces détachées et réparabilité	Contacter le service après-vente Eaton/Tripp Lite.
Informations générales	Désintégrateur/extracteur audio HDMI 4K. Permet d'extraire le signal audio d'une source HDMI.

FOIRE AUX QUESTIONS - U44406NMDP8W Tripp Lite

Comment connecter l'extracteur audio HDMI ?

Assurez-vous que tous les appareils sont hors tension. Connectez la source HDMI au port d'entrée HDMI. Reliez le moniteur HDMI au port de sortie HDMI. Branchez vos haut-parleurs ou récepteur audio aux sorties 3,5 mm, TOSLINK ou RCA. Enfin, connectez l'alimentation externe et mettez sous tension.

Comment basculer entre le son stéréo 2 canaux et le surround 5.1 ?

Appuyez sur le bouton situé à côté du port d'entrée HDMI. Lorsque le voyant est éteint, le mode stéréo 2 canaux est actif. Lorsqu'il s'allume en rouge, le mode surround 5.1 canaux est sélectionné.

Que faire si la LED d'alimentation ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché à l'appareil et à une prise de courant fonctionnelle. Essayez un autre câble d'alimentation si possible. Si le problème persiste, contactez le support technique.

Puis-je utiliser cet extracteur avec une source 4K ?

Oui, l'extracteur prend en charge la résolution 4K (Ultra HD). Assurez-vous que vos câbles HDMI sont compatibles 4K.

L'extracteur fonctionne-t-il avec des consoles de jeux ?

Oui, il est compatible avec les consoles de jeux équipées d'une sortie HDMI, comme la PlayStation, Xbox ou Nintendo Switch. Il extraira l'audio vers votre système audio tout en transmettant la vidéo vers l'écran.

Puis-je monter l'appareil au mur ?

Oui, l'appareil est livré avec du matériel de montage. Vous pouvez le fixer sur un mur ou une surface plane à l'aide des vis et chevilles fournies.

Quels cables audio puis-je utiliser pour la sortie ?

Vous pouvez utiliser un câble 3,5 mm stéréo pour une connexion analogique, un câble TOSLINK optique pour l'audio numérique, ou un câble RCA pour une liaison stéréo. Choisissez selon votre équipement audio.

L'extracteur prend-il en charge l'audio HDMI ARC ?

Non, cet appareil est un extracteur audio HDMI standard. Il ne prend pas en charge le retour audio (ARC). Il extrait l'audio du signal HDMI entrant et le transmet via les sorties dédiées.

Que faire si l'image est instable ou absente ?

Vérifiez les connexions HDMI et assurez-vous que les câbles sont en bon état. Essayez de réduire la résolution de la source (par exemple de 4K à 1080p). Rebranchez l'alimentation de l'extracteur.

Quelle est la garantie de ce produit ?

Tripp Lite garantit ce produit contre les défauts de matériaux et de fabrication pendant une période de deux (2) ans à compter de la date d'achat. Consultez le manuel pour les conditions détaillées.

MODE D'EMPLOI U44406NMDP8W Tripp Lite

Désintégrateur/extracteur audio HDMI 4K

4K HDMI Audio De-Embedder/Extractor

De-embedder/extractor audio 4K HDMI

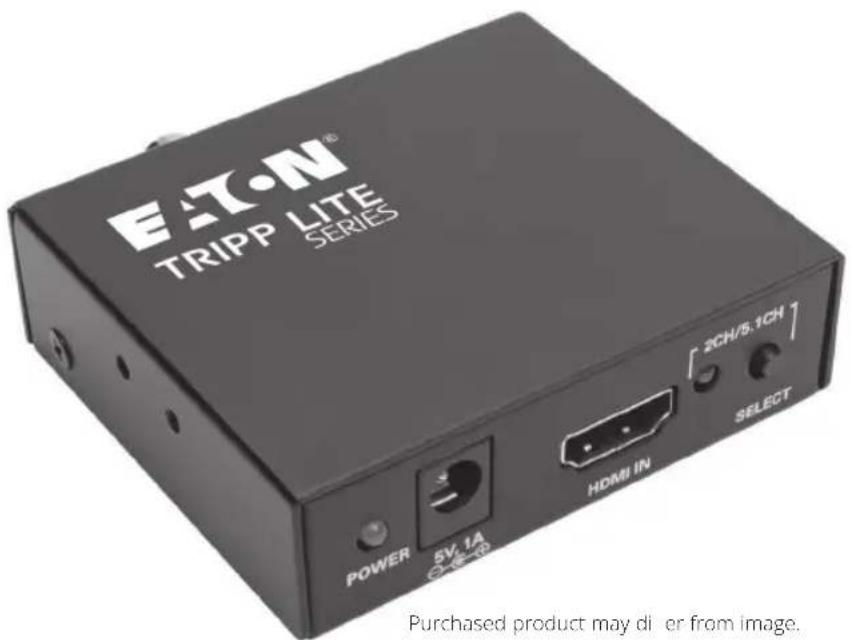

Le produit acheté peut différer de l'image.

Remarque : assurez-vous que tous les appareils que vous connectez sont hors tension avant de procéder à l'installation.

1 (Facultatif) Montez l'appareil sur un mur ou une autre surface à l'aide du matériel de montage inclus. 2 A l'aide d'un câble HDMI, connectez la source HDMI au port d'entrée HDMI de l'appareil. 3 À l'aide d'un second câble HDMI, connectez un moniteur HDMI au port de sortie HDMI de l'appareil. 4 Connectez l'appareil à un ensemble de haut-parleurs, un récepteur audio ou un autre système audio à l'aide des sorties numériques 3,5 mm stéréo, TOSLINK ou RCA. 5 Connectez l'alimentation externe fournie à l'unité et branchez-la dans un parasurtenseur, une unité de distribution d'énergie ou une alimentation sans interruption. Le voyant rouge d'alimentation de l'appareil s'allume pour indiquer qu'il est alimenté. 6 Mettez les appareils connectés sous tension. Le voyant rouge d'alimentation passe au bleu pour indiquer que l'appareil transmet la vidéo et l'audio de la source à l'écran et au système audio. Pour commuter entre le son stéréo à 2 canaux et le son surround à 5.1 canaux, appuyez sur le bouton situé à côté du port d'entrée HDMI. Lorsque l'audio stéréo à 2 canaux est sélectionné, le voyant situé à côté de la touche ne s'allume pas. Lorsque le son surround 5.1 est sélectionné, le voyant s'allume en rouge.

Nous garantissons que nos produits sont exempts de vices de matériaux et de fabrication pendant une période de deux (2) années à partir de la date d'achat initiale. Notre responsabilité, en vertu de la présente garantie, se limite à la réparation ou au remplacement (à sa seule discrétion) de ces produits défectueux. Visiter Tripplite. Eaton. com/support/product-returns avant d'envoyer de l'équipement pour réparation. Cette garantie ne s'applique pas au matériel ayant été endommagé suite à un accident, à une négligence ou à une application abusive, ou ayant été altéré ou modifié d'une façon quelconque.

SAUF AUX TERMES DES PRÉSENTES, NOUS N'ÉMETTONS AUCUNE GARANTIE, EXPRESSE OU TACITE, Y COMPRIS DES GARANTIES DE QUALITÉ COMMERCIALE ET D'ADAPTATION À UN USAGE PARTICULIER. Certains États n'autorisant pas la limitation ni l'exclusion de garanties tacites, les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à l'acheteur.

À L'EXCEPTION DES DISPOSITIONS CI-DESSUS, NOUS NE POURRONS EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, FORTUITS OU CONSÉCUTIFS RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI AYANT ÉTÉ AVISÉS DE L'ÉVENTUALITÉ DE TELS DOMMAGES. Plus précisément, nous ne pourrons être tenus responsables de coûts, tels que perte de bénéfices ou de recettes, perte de matériel, impossibilité d'utilisation du matériel, perte de logiciel, perte de données, frais de produits de remplacement, réclamations d'un tiers ou autres.

La politique d'Eaton en est une d'amélioration continue. Les caractéristiques techniques sont modifiables sans préavis.
