N49208DLC - Boîtier de fibre optique mural Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier mural pour cassette à fibres optiques
Modèle	N49208DLC (cassette à fibres compatible avec les boîtiers N492-WM2-BK et N492-WM4-BK)
Marque	Tripp Lite
Dimensions du boîtier (approx.)	300 mm x 200 mm x 50 mm (selon modèle N492-WM4-BK)
Poids (approx.)	1 kg (boîtier avec cassette)
Matériau	Acier avec revêtement en poudre noir
Couleur	Noir
Type de fibre	Duplex LC (8 ports)
Montage	Mural
Accessoires inclus	Gestionnaire de câblage, clés, attaches de câble, bouchons, montant de verrouillage des câbles, autocollant d'étiquetage
Garantie	Garantie à vie limitée
Fonctions principales	Distribution et gestion des fibres optiques en environnement mural, protection des connexions, organisation des câbles
Nettoyage	Essuyer avec un chiffon sec et non pelucheux. Ne pas utiliser de produits liquides ou abrasifs.
Sécurité	Ne pas utiliser pour des dispositifs de survie. Éviter toute exposition à l'humidité excessive ou à des températures extrêmes.
Réparabilité	Remplacement de la cassette possible. Contactez Tripp Lite pour les pièces détachées.

FOIRE AUX QUESTIONS - N49208DLC Tripp Lite

Comment installer le boîtier mural avec la cassette N49208DLC ?

Fixez d'abord le boîtier au mur à l'aide des vis appropriées (non incluses). Insérez ensuite la cassette N49208DLC dans le boîtier jusqu'à ce qu'elle s'enclenche. Gérez les câbles à l'aide des accessoires fournis (gestionnaire de câblage, attaches).

Quels types de fibres sont compatibles avec la cassette N49208DLC ?

La cassette est conçue pour les connecteurs LC duplex. Elle accepte les fibres monomodes et multimodes avec ferrules de 1,25 mm.

La cassette N49208DLC est-elle livrée avec un boîtier ?

Non, la cassette se vend séparément. Elle est compatible avec les boîtiers muraux Tripp Lite des séries N492-WM2-BK (2 cassettes) et N492-WM4-BK (4 cassettes).

Quels accessoires sont inclus dans le boîtier ?

Le boîtier mural est livré avec : un gestionnaire de câblage, des clés, des attaches de câble, des bouchons, un montant de verrouillage des câbles et un autocollant d'étiquetage.

Comment entretenir le boîtier et la cassette ?

Nettoyez régulièrement avec un chiffon sec et non pelucheux. Évitez l'humidité et les produits chimiques. Vérifiez les connexions optiques à l'aide d'un kit de nettoyage adapté.

Quelle est la période de garantie du produit ?

Tripp Lite offre une garantie à vie limitée contre les défauts de matériaux et de fabrication, sous réserve d'une utilisation conforme aux instructions.

Le boîtier peut-il être utilisé en extérieur ?

Non, ce boîtier est conçu pour un usage intérieur uniquement. Il ne résiste pas aux intempéries ni à l'humidité excessive.

Comment remplacer une cassette défectueuse ?

Déconnectez les câbles, retirez l'ancienne cassette en appuyant sur les clips latéraux, puis insérez la nouvelle cassette. Contactez Tripp Lite pour obtenir une pièce de rechange.

Puis-je utiliser d'autres marques de cassettes avec ce boîtier ?

Le boîtier est optimisé pour les cassettes Tripp Lite de la série N492. L'utilisation d'autres marques peut affecter l'ajustement et les performances.

Comment étiqueter les ports de la cassette ?

Utilisez l'autocollant d'étiquetage fourni avec le boîtier. Notez les identifiants des câbles et placez-les sur le panneau avant pour une gestion claire.

MODE D'EMPLOI N49208DLC Tripp Lite

Solutions pour boîtiers pour fibres muraux

Boîtiers pour cassette à fibres muraux

Modèles : N492-WM2-BK, N492-WM4-BK

Cassettes à fibres*

Modèles : N492-08D-LC, N492-06D-SC, N492-08S-ST

Ce guide de démarrage rapide couvre l'installation de tous les boîtiers et toutes les cassettes de série N492.

Tous les nouveaux modèles, même s'ils ne sont pas mentionnés ci-dessus, incluront ce guide de démarrage rapide et peuvent être installés en suivant ses instructions.

Remarque : Les diagrammes d'installation dans ce manuel d'installation illustrent le N492-WM4-BK.

La procédure d'installation et les accessoires inclus sont les mêmes que pour N492-WM2-BK, à l'exception de l'orientation et du nombre de cassettes.

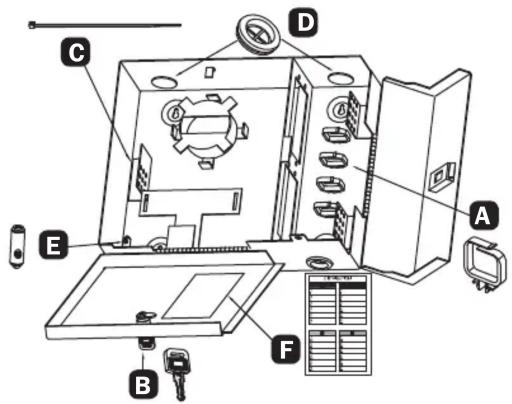

Accessoires

Gestionnaire du câblage Clés Attaches de câble Bouchons Montant de verrouillage des câbles Autocollant d'étiquetage

Garantie à vie limitée

Le vendeur garantit que ce produit, s'il est utilisé conformément à toutes les instructions applicables, est exempt de tous défauts de matériaux et de fabrication pendant toute sa durée de vie. Si le produit s'avère défectueux en raison d'un vice de matière ou de fabrication au cours de cette période, le vendeur s'engage à réparer ou remplacer le produit, à sa seule discrétion. Le service sous cette garantie ne peut être obtenu par l'acheteur qu'en livrant ou en expédiant le produit (avec tous les frais d'expédition ou de livraison prépayés) à : Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609. Le vendeur paiera les frais d'expédition de retour. Visiter www.triplite.com/support avant d'envoyer de l'équipement pour réparation. CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. LE VENDEUR NE DONNE AUCUNE GARANTIE EXPRESSE AUTRE QUE LA GARANTIE EXPRESSEMENT DÉCRITE DANS LE PRÉSENT DOCUMENT.

SAUF DANS LA MESURE INTERDITE PAR LA LOI APPLICABLE, TOUTE GARANTIE IMPLICITE, Y COMPRIS TOUTES LES GARANTIES DE QUALITÉ MARCHANDE OU D'ADAPTATION, SONT LIMITÉES À LA PÉRIODE DE GARANTIE CI-DESSUS ; CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS DOMMAGES DIRECTS ET INDIRECTS. (Certains États ne permettent pas de limitations sur la durée d'une garantie implicite, et certains États ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs, de sorte que les limitations ou exclusions susmentionnées peuvent ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient selon le territoire.)

AVERTISSEMENT : L'utilisateur individuel doit prendre soin de déterminer avant l'utilisation si cet appareil est approprié, adéquat et sûr pour l'usage prévu. Puisque les utilisations individuelles sont sujettes à des variations importantes, le fabricant ne fait aucune déclaration ou garantie quant à l'aptitude ou l'adaptation de ces dispositifs pour une application spécifique.

Renseignements sur la conformité à la directive DEEE pour les clients de Tripp Lite et les recycleurs (Union européenne)

En vertu de la directive et des règlements d'application relatifs aux déchets d'équipements électriques et électroniques (DEEE), lorsque des clients achètent de l'équipement électrique et électronique neuf de Tripp Lite, ils ont droit :

- D'envoyer l'équipement usagé au recyclage pourvu qu'il remplace un équipement équivalent (cela varie selon les pays)

- De retourner le nouvel équipement afin qu'il soit recyclé à la fin de sa vie utile.

Il n'est pas recommandé d'utiliser cet équipement pour des appareils de survie où une défaillance de cet équipement peut, selon toute vraisemblance, entraîner la défaillance de l'appareil de maintien de la vie ou affecter de façon majeure sa sécurité ou son efficacité.

La politique de Tripp Lite en est une d'amélioration continue. Les caractéristiques techniques sont sujettes à changement sans préavis.
