FBD2400KQ - Lave-vaisselle FRIGIDAIRE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle
Capacité	14 couverts
Dimensions (L x P x H)	60 x 60 x 85 cm
Classe énergétique	A+
Niveau sonore	49 dB
Programmes de lavage	5 programmes (intensif, normal, éco, rapide, pré-lavage)
Options de lavage	Départ différé, demi-charge
Système de sécurité	Protection anti-débordement
Entretien	Filtres lavables, entretien régulier recommandé
Poids	45 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - FBD2400KQ FRIGIDAIRE

Le lave-vaisselle ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise électrique et que le disjoncteur n'a pas sauté. Assurez-vous également que la porte est bien fermée.

Pourquoi le lave-vaisselle ne se vidange-t-il pas ?

Vérifiez si le filtre est obstrué et nettoyez-le si nécessaire. Assurez-vous également que le tuyau de vidange n'est pas plié ou bloqué.

Des résidus de savon se retrouvent sur la vaisselle, que faire ?

Assurez-vous de ne pas surcharger le lave-vaisselle et de bien placer les articles pour permettre un bon écoulement de l'eau. Vérifiez également que le bras gicleur n'est pas obstrué.

Le lave-vaisselle fait un bruit anormal pendant le cycle, que dois-je vérifier ?

Vérifiez si des objets sont coincés dans le bras gicleur ou si le filtre est sale. Un bruit de vibration peut également être causé par un déséquilibre de l'appareil.

Pourquoi le lave-vaisselle laisse des taches sur la vaisselle ?

Cela peut être dû à une dureté excessive de l'eau. L'utilisation d'un adoucisseur d'eau ou d'un produit de rinçage peut aider à réduire les taches.

Le lave-vaisselle ne chauffe pas l'eau, que faire ?

Vérifiez que l'alimentation en eau est adéquate et que le réglage de température de l'appareil est correct. Si le problème persiste, il peut s'agir d'un élément chauffant défectueux.

Comment nettoyer le filtre du lave-vaisselle ?

Retirez le filtre situé au fond de la cuve, rincez-le sous l'eau chaude pour éliminer les résidus, puis réinstallez-le.

Le lave-vaisselle ne démarre pas le cycle de lavage, que faire ?

Vérifiez que le programme est correctement sélectionné et que la porte est bien fermée. Si le problème persiste, il peut y avoir un problème avec le panneau de contrôle.

Quel type de détergent dois-je utiliser avec mon lave-vaisselle Frigidaire ?

Utilisez un détergent spécifiquement conçu pour les lave-vaisselles. Évitez d'utiliser du détergent pour la vaisselle à la main.

MODE D'EMPLOI FBD2400KQ FRIGIDAIRE

• www.frigidaire.com USA 1-800-944-9044 www.frigidaire.ca Canada 1-800-265-8352Mesures de sécurité importantes p. 2
• Enregistrement de Produit p. 3
• Caractéristiques de Lave-Vaisselle p. 4
• Préparation et Chargement de La Vasisselle p. 5
• -6P/N 808375802Rev.D Artwork 808375802Rev.004 (September 2013)Distributeur et Détergents p. 6
• -7Facteurs qui Affecte le Rendment p. 7
• -8Entretien et nettoyage p. 8
• -9Solutions aux Problémes Usuels p. 9
• -11Garantie p. 12

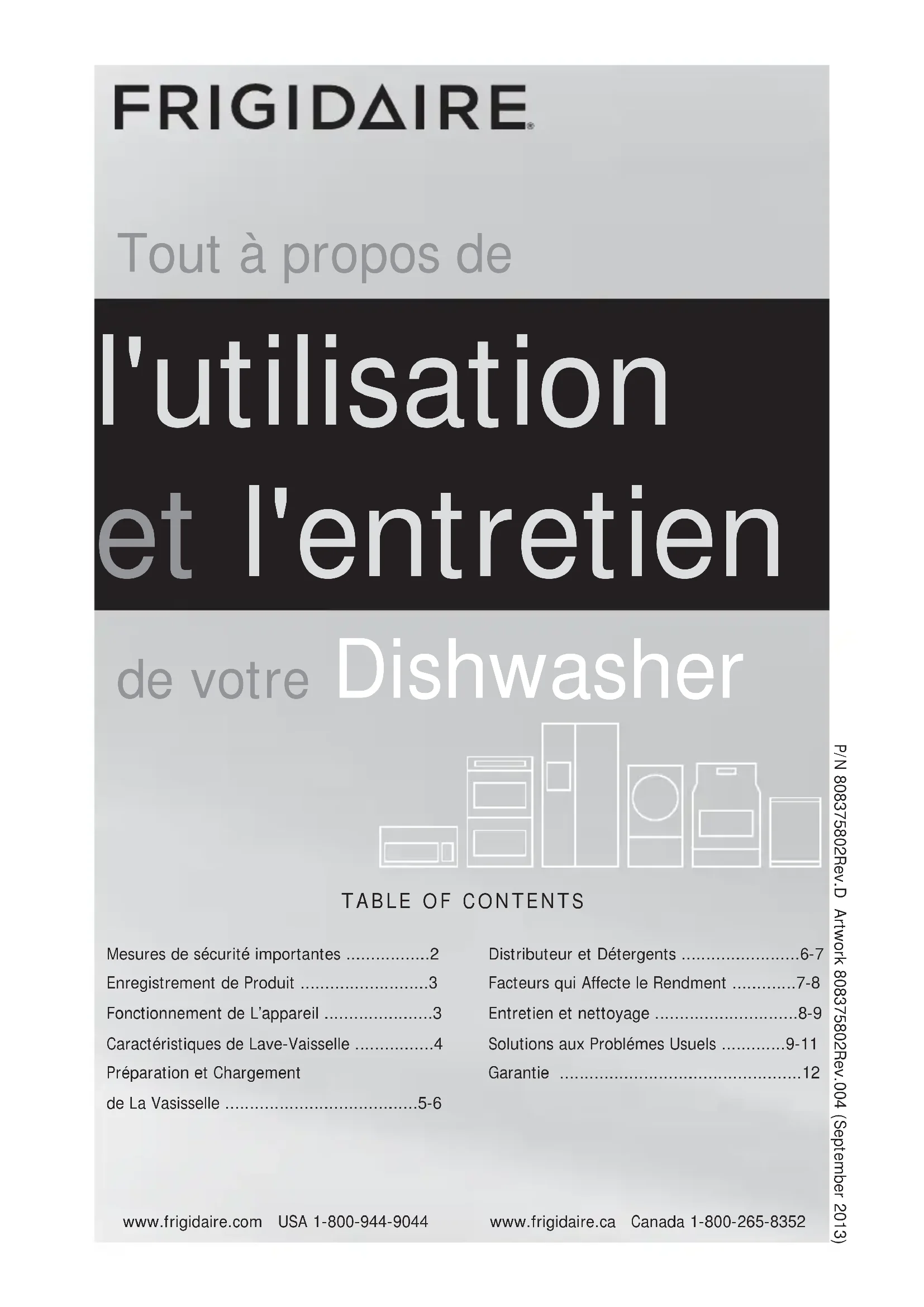

• Tout à propos de l'utilisation et l'entretien de votre Dishwasher Fonctionnement de L’appareil p. 32

MESURES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT Pour réduire les risques d’incendie, de choc électrique ou de blessure pendant l’utilisation de votre lave-vaisselle, prenez les précautions présentées ci-dessus.

• Ne déréglez pas les commandes. AVERTISSEMENT Ce symbole vous avertira de dangers tels que les blessures, les brûlures, les incendies et les chocs électriques. AVERTISSEMENT Veuillez lire toutes les instructions avant d’utiliser ce lave-vaisselle: Pour votre sécurité

• N'utilisez votre lave-vaisselle que conformément aux instructions présentées dans ce Guide d'utilisation et d'entretien.

• Ce guide ne traite pas de toutes les conditions ou situations susceptibles de se présenter. Faites preuve de jugement et de prudence pendant l’installation, l’utilisation ou l’entretien de tout appareil.

• LE LAVE-VAISSELLE DOIT ÊTRE RELIÉ ÉLECTRIQUEMENT AU SOL. Lisez les instructions d’installation pour plus d’information.

• Ce lave-vaisselle a été conçu pour fonctionner avec un courant domestique régulier (120 V, 60 Hz). Utilisez un circuit équipé d’un fusible de 15 ampères ou un disjoncteur. Utilisez un fusible de 20 ampères si le lave-vaisselle est connecté à un broyeur d’aliments.

• Ne mettez pas le lave-vaisselle en marche si tous les panneaux avant ne sont pas bien fermés.

• Pour éviter tout risque d’emprisonnement ou de suffocation, retirez la porte ou le mécanisme de verrouillage de porte de tout lave-vaisselle mis au rebut ou qui n'est pas utilisé.

• Gardez les jeunes enfants et les bébés éloignés du lave-vaisselle lorsqu’il fonctionne.

• Ne laissez pas les enfants abîmer la porte ou les paniers d'un lave-vaisselle, s'asseoir ou se mettre debout sur ceux-ci ou jouer avec ceux-ci.

• Utilisez seulement des détergents et des produits de rinçage dont l’utilisation est recommandée pour les lave-vaisselle.

• Rangez les détergents et produits de rinçage du lave-vaisselle hors de la portée des enfants.

• Ne lavez pas d’articles en plastique à moins qu’ils ne portent la mention suivante : « Résistant au lave-vaisselle » ou son équivalent. Informez-vous auprès du fabricant si aucune mention n'est indiquée. Les articles qui ne portent pas la mention « Résistant au lave-vaisselle » peuvent fondre et poser un risque d’incendie.

• Débranchez l’alimentation électrique du lave- vaisselle avant toute opération d’entretien.

• Si le lave-vaisselle s’égoutte dans un broyeur d’aliments, assurez-vous que le broyeur est entièrement vide avant de mettre le lave- vaisselle en marche.

• Seuls les techniciens qualifi és doivent effectuer des réparations sur le lave- vaisselle.

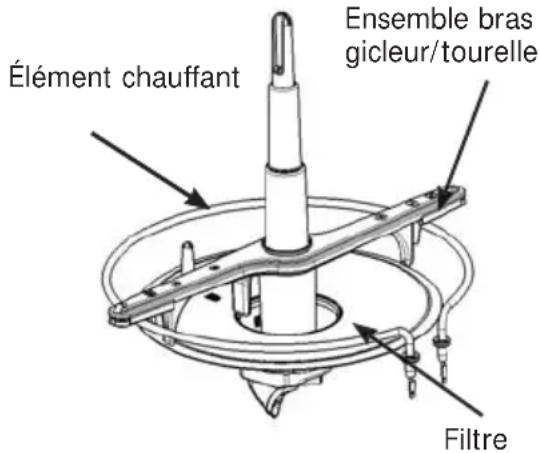

• Ne touchez pas l’élément chauffant du lave- vaisselle lorsque celui-ci est en marche ou tout de suite après son fonctionnement.

• Faites preuve de prudence lorsque vous videz le lave-vaisselle. Les articles qui s’y trouvent peuvent être chauds si vous les touchez tout de suite après la fi n du cycle.

• La vapeur d’eau provenant du tuyau de vidange peut être chaude au toucher. Faites preuve de prudence et ne laissez pas les jeunes enfants jouer près du tuyau de vidange du lave-vaisselle ou toucher celui-ci.

• Lorsque vous remplissez le lave-vaisselle :

• repérez les articles pointus et les couteaux afi n qu’ils n’endommagent pas le joint d’étanchéité ou la cuve.

• placez les poignées des articles pointus et des couteaux vers le haut pour réduire les risques de blessures causées par les coupures.

• Dans certaines conditions, l’hydrogène gazeux peut être produit dans un circuit de distribution d’eau chaude qui n’a pas été utilisé pendant 2 semaines ou plus. L’HYDROGÈNE GAZEUX EST EXPLOSIF. Si un circuit de distribution d’eau chaude n’a pas été utilisé pendant une telle période, avant d’utiliser le lave-vaisselle, ouvrez les robinets d’eau chaude et laissez l’eau couler pendant plusieurs minutes. Cela permettra à l’hydrogène gazeux d'être évacué. L’HYDROGÈNE GAZEUX EST INFLAMMABLE. Ne fumez pas et n’utilisez pas de fl amme nue à ce moment.

• N’entreposez pas et n’utilisez pas de matière combustible, d’essence ni aucune autre vapeur infl ammable ou liquides infl ammables à proximité du lave-vaisselle ou de tout autre appareil.3

ENREGISTREMENT DE PRODUIT

Merci de choisir FrigidaireCe & d’utilisation Le guide de soin fait parie de notre engagement à la satisfaction du client et de qualité u produit durant toute la duree de via de votre nouvel appareil.Nous regardons votre achat comme commencement d’un rapport. Pour assurer notre capacité de continuer de vous servir, employer cette page pour enregistrer l’information sur le produit importe._________________________________Date D’Achat_________________________________Numéro De Type_________________________________Numéro De SérieL’enregisterment de votre produit avec Frigidaire augmente notre capacité de vous servir. Vous pouvez s’enregistrer en ligne à www.frigidaire.com ou en laissant tomber votre carte d’registrement de produit dans le courier.Votre lave-vaisselle Tower Wash System utilise un balancier éprouvé et unique, doté d’un ensemble de jets d’eau télescopiques conçus pour atteindre le panier supérieur.Les cycles commencent par une vidange afi n d’évacuer le liquide qui se serait ajouté lors du chargement. Suite à cette opération, vous entendez une série de segments de lavage pour le lavage et plus tard pour le rinçage. Ces segments de lavage commencent par l’ajout de l’eau, suivi de l’aspersion des plates et se terminent enfi n par la vidange du liquide de lavage ou de rinçage. D’autres actions que vous n’entendez pas se déroulent pendant le cycle. ll s’agit de l’ajout du détergent, du chauffage du liquide, de la distribution du produit de rinçage et du chauffage pulsé du lave-vaisselle après la dernière vidange pour améliorer le séchage. 6. Ouvrir le robinet d’eau chaude le plus près du lave-vaisselle jusqu’à ce que l’eau soit chaude. Fermer le robinet.7. Pour démarrer, fermer la porte. REMARQUE

Choix de Cycle de Lavage “Heavy Wash” (Lavage Intensif) Pour casseroles, cocottes et vaisselle avec dépôts de saleté desséchés ou cuites:• Tourner le bouton sur “HEAVY WASH”.• Choisir les OPTIONS souhaitées

“Normal Wash” (Lavage Régulier ) Pour les couverts et la vaisselle normalement sales:• Tourner le bouton sur “NORMAL WASH”.• Choisir les OPTIONS souhaitées. “Drying/Plate Warmer” (Séchage/ Réchauffage d’assiettes) Pour ajouter une période de séchage supplémentaire afi n d’obtenir des plats chauds et secs:• Assurez-vous de toujours sélectionner l’option séchage à la chaleur;• 15 minutes après la fi n du cycle, ouvrez légèrement la porte, tournez le bouton en sens horaire sur “Séchage/Chauffeplats” et fermez la porte. • Pour obtenir la meilleur séchage: Lorsque vous ouvrez brièvement la porte pour réinitialiser la minuterie, déplacez doucement les paniers de l’intérieur vers l’extérieur d’un pouce pour dégager l’eau qui serait coincée dans les recoins du lave-vaisselle. Fonctionnement de L’Appareil Le lave-vaisselle de delay Ce lave-vaisselle est équipé d’un thermostat qui permet de s’assurer que l’eau est chauffée à la bonne température pour des résultats de nettoyage et des séchage optimaux. Le bouton/la minuterie installé sur le lave-vaisselle peut s’arrêter sur la position “chauffage de l’eau”. Le lave-vaisselle n’est pas bloqué, mais il chauffe simplement l’eau à la température appropriée avant de continuer. ll est recommandé de chauffer à une température minimale de 120 F pour réduire ce délai de chauffage de l’eau. Préparatifs 1. Charger le lave-vaisselle. (Voir Préparation et chargement de la vaisselle).2. Ajouter le détergent. (Voir Distributeur et détergents).3. Ajouter au besoin le produit de rinçage (Voir Produit de rinçage).4. Tourner le bouton à droite pour choisir le cycle (Voir Choix du cycle de lavage).5. Choisir les OPTIONS d’énergie souhaitées (Voir Options d’énergie). Programme recommandé pour un usage normal Le programme “Normal” avec l’option de séchage fournit les meilleures performances. Ce programme est recommandé pour une utilisation quotidienne. ll est spécialement adapté, pour à la fois, un remplissage maximal et une vaisselle trés sale. Reportez-vous au mode d’emploi dans le Guide Utilisation & Entretien pour toute autre question relative aux autres programmes et options pour des utilisations spécifi ques.Tableau des cycles Cycles Eau (Approx.) Lavages/Rinçages Heavy WashNormal Wash 68 mins* 4 Lavages 2 Rinçages Duree (Approx.)

• Comprend le temps de séchage. 3 Lavages 2 Rinçages

Option “Heat Dry” (Séchage à la Chaleur) Le sélection de l’option séchage à la chaleur entraîne l’activation de l’élément chauffant pendant la partie séchage du cycle. L’option séchage à la chaleur utilisée en association avec l’agent de rinçage amélior les résultats de séchage. L’énergie consommée pour. Le séchage à la chaleur est plus importante que lorsque le séchage à l’air est sélectionné, mais elle ne coûte quelques centimes par cycles. La désactivation de l’option séchage à la chaleur entraîne l’humidifi cation d’une grande partie des plats chargés à la fi n du cycle.

Option “Air Dry” (Séchage à l’air) Le sélection de l’option séchage à l’aire réduit la consommation d’énergie et diminue les coûts en empêchant l’activation de l’élément chauffant pendant le partie séchage du cycle. Avec cette option, le séchage peut être amélioréen utilisant l’agent de rinçage et en ouvrant légèrement la porte immédiatement après la fi n du cycle. Utilisation de la minuterie La minuterie avance pour terminer la partie du cycle située entre la position du cadaran et la position OFF. Si le cycle commence par lavage intense, il passe du lavage intense à normal et sec. Réglé sur lavage normal, il passe de lavage normal à sec et ainsi de suite.

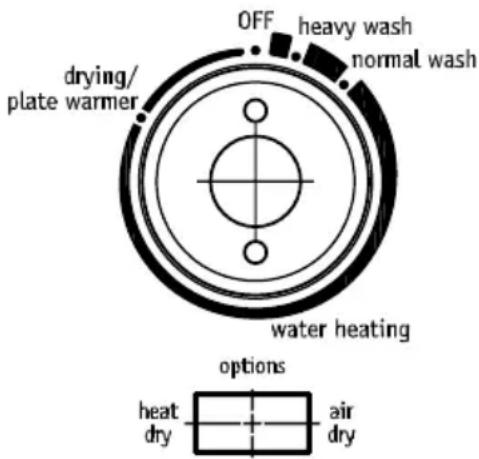

• ll est préférable de déverrouiller la porte lors du réglage de la minuterie.

• Le cadran de la minuterie doit toujours etre tourné dans le sens horaire.

• 4 positions sont disponsibles, les positions OFF et Start pour les cycles de lavage intense, normal et le séchage.

• Les autres positions illustrées sur le cadran permettent de vérifi er rapidement les fonctions de l’appareil pendant la production mais ne sont pas d’une grande utilité pour le lavage ou le séchage des plats à domicicle.

• Le texte “Chauffage de l’eau” indique la position ou le cadran peut s’arrêter pendant l’augmentation de la température pour un lavage effi cace; il ne s’agit pas d’une position pour démarrer un cycle.

• Les cycle de lavage intense et normal commencement par une vidange, puis un remplissage et enfi n l’aspersion. ll est possible que vous n’entendiez pas le démarrage de la machine au début. L’interrupteur à bascule qui permet de choisir entre le séchage à la chaleur et le séchage à l’air affecte le fonctionnement de l’élément chauffant uniquement pendant la partie séchage du cycle. La sélection peut s’effectuer a tout moment avant ou pendant le cycle. Cela affecte uniquement la partie du cycle de séchage qui suit la sélection. Quelque soit l’option sélectionnée, de la vapeur d’eau peut s’échapper de l’évent situé près du dessus de la porte, ceci est normal.5 PRÉPARATION ET CHARGEMENT DE LA VAISSLLE Préparation de la vaisselle Enlever tout gros morceau d’aliment, os, noyau, cure-dent etc.. Le système de lavage à fi ltration continue enlèvera les particules d’aliments résiduels. Il faut également décoller les aliments brûlés avant de charger la vaisselle. Vider tout liquide des verres et des tasses. Les aliments comme la moutarde, la mayonnaise, le vinaigre, le jus de citron et les produits à base de tomate risquent de décolorer l’acier inoxydable et les plastiques s’ils restent sur la vaisselle pour une longue période de temps. Il est préférable de rincer ces saletés auparavant, à moins que l’on compte faire fonctionner le lave-vaisselle immédiatement.

• Si le lave-vaisselle vidange dans un broyeur d’aliments, vous assurer qu’il est complètement vide avant de démarrer le lave-vaisselle.

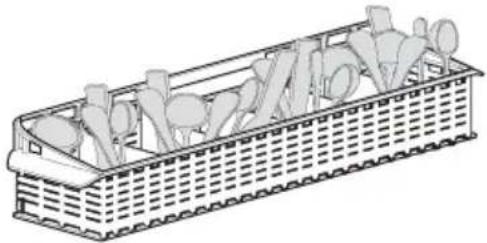

• Charger les paniers de manière à ce que les gros articles ne gênent pas l’ouverture du distributeur de détersif.

• Vérifi er les recommendations du fabricant avant de laver tout article Chargement du Vaisselle Les verres et les tasses doivent être placàs face vers le bas pour un meilleur lavage et essorage. Il peut y avoir de la casses si des articles fragiles se touchent pendant le fonctionnement du lave-vaisselle. Chargement du panier supérieur Les fonctions et l’apparence des paniers, y compris de celui des couverts, peuvent etre diff

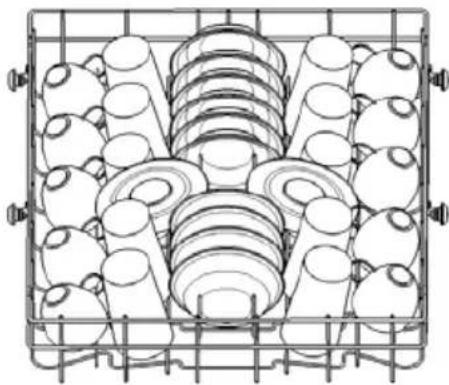

rents de celles de votre modèle. Le panier supérieur est conçu pour les tasses, les verres, les petites assiettes, les soucoupes et les bols, etc. Placez les verres dans le panier supérieur. Ils peuvent être cassés s’ils sont placés dans le panier inf érieur. Les articles en plastique doivent être placés uniquement dans le panier supérieur. Ils peuvent fondre s’ils sont plac és dans le panier inférieur. Les couteaux et ustensiles à long manche peuvent être plac és dans le panier supérieur. Assurez-vous que rien ne passe à travers le fond du panier. Cela bloquerait la rotation du bras de lavage central. Chargement du panier inférieur Les fonctions et l’apparence des paniers, y compris de celui des couverts, peuvent etre diff

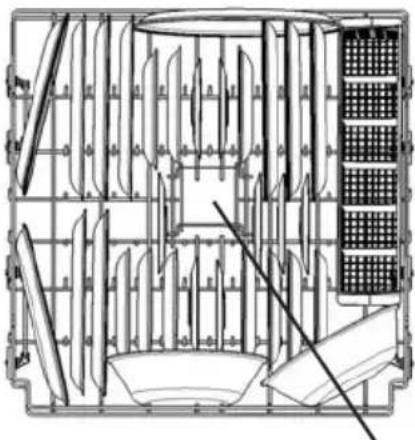

rents de celles de votre modèle. Placer les assiettes et les plats de manière qu’ils ne se touchent pas. Placer les bols, les cocottes et les casseroles face sale vers le bas ou inclinés vers le centre du lave-vaisselle. L’eau s’écoule mieux lorsque ces articles sont légèrement inclinés. S’assurer que les poignées des casseroles ne passent pas à travers le fond du panier car elles bloqueraient la rotation du bras de lavage. Ne bloquez pas le protecteur de tourATTENTION L’utilisation d’un détergent industriel peut endommager le serpentin et du’autres pièces du lave-vaisselle, entraînant ainsi des dommages à l’appareil et aux biens qui l’entourent. Utilisez uniquement des détergents à lave-vaisselle ménagers. Quelle quantité de détergent La quantité de détergent à utiliser dépend de la dureté de l’eau qui se mesure en grains per gallon. Utiliser trop peu de détergent peut entraîner un mauvais nettoyage et l’apparition de taches et fi lms dus à l’eau dure. Utiliser trop de détergent dans de l’eau douce peut provoquer l’attaque, un dommage de surface permanent qui ressemble à un fi lm sur la vaisselle. Le service local de distribution d’eau, une enterprise d’adoucissement de l’eau ou l’agent de développement local peut vous indiquer la dureté de l’eau de votre région.

PRÉPARATION ET CHARGEMENT DE LA VAISSLLE ATTENTION Placer les articles (couteaux, brochette, etc) leur pointe vers le bas. Sinon des blessures grave peuvent s’ensuivre Les fonctions et l’apparence des paniers, y compris celles des couverts, peuvent être différentes de celles de votre modèle. Melanger cuillères, fouchettes et couteaux pour qu’ils ne s’emboîtent pas les uns dans les autres. un mélange de ces ustensiles permet un meilleur nettoyage et séchage. Pour votre securite, placer les couteaux affutes et les fouchettes manche vers le haut. S’assurer que rienne passe à travers le fond du grand panier ou du panier à couverts, ce qui pourrait bloquer le bras de lavage. Ne pas mélanger l’argenterie avec l’acier inoxydable afi n d’éviter d’endommager la surface argentée. Chargement du panier à ustensiles

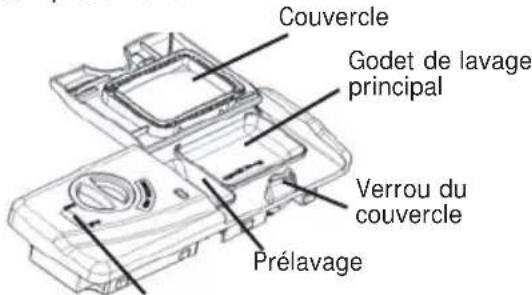

DISTRIBUTEUR ET DÉTERGENTS

Le distributeur de détergent comporte un godet pour le prélavage et un pour le lavage principal. Le détersif dans le godet découvert tombe dans le lave-vaisselle dès que la porte se ferme. Le godet fermable s’ouvre automatiquement durant le lavage principal.

• Utiliser uniquement un détergent neuf pour lave-vaisselle automatique. D’autres types de détergent peuvent provoquer une formation de mousse excessive.

• Si l’on utilise les tablettes de détergent pour lave-vaisselle, il suffi t de placer une tablette dans le godet principal de détergent et de fermer ce godet.

• Ajounter du détergent avant de commencer le cycle.

• Ranger le détergent dans un endroit frais et sec. Un détergent qui à pris l’humidité et qui s’est solidifi é ne se dissout pas complètement. Remplissage du distributeur de détersif Couvercle Si le couvercle est ferme sur la cuvette de lavage principale, ouvrir en appuyant sur le verrou du couvercle. Rincer l’aide Indicateur Godet de lavage principal Verrou du couvercle Prélavage L'option HEAT DRY utilisée en association avec l'agent de rinçage améliore le séchage. L'énergie requise pour utiliser l'option HEAT DRY coûte quelques centimes par cycles. La désactivation de l'option HEAT DRY entraîne l'humidifi cation d'une grande partie des plats chargés à la fi n du cycle.Guide d’utilisation de détergent Eau douce (0-3 grains) Eau moyennement dure (4-8 grains) Eau dure (9-12 grains) Eau très dure* (plus de 12 grains) 2 cuillerées à thé (chaque godet- rempli au 1/4) 5 cuillerées à thé (chaque godet-rempli jusqu’au repère au- dessus de “Regular”) 8 cuillerées à thé (chaque godet- entièrement rempi) Chaque godet- entièrement rempli (adoucisseur d’eau recommandé)

Remarque: Pourde l’eau très dure, le détergent seul ne suffi t pas. ll est recommandé d ‘utiliser un adoucisseur d’eau pour réduire l’utilisation du détergent et améliorer la qualité de l’eau ainsi que la performance du lave-vaisselle. Autrement, essayez d’ajouter plus de détergent au début de la partie du cycle de lavage. En règle générale, utilisez une cuillère à café pour chaque grain audelà de 12. Déverrouillez la porte, ouvrez lentement et ajoutez du détergent au bas de la cuve. Fermez la porte pour la verrouiller et le lave-vaisselle continue le cycle.

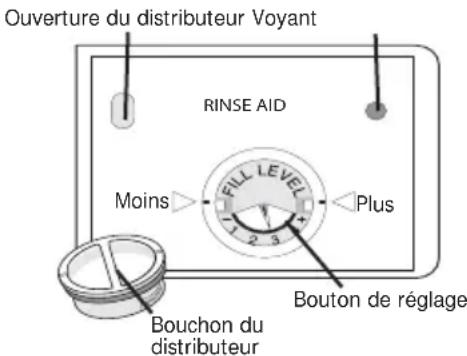

Produits de rinçage L’agent de rinçage améliore beaucoup le séchage et réduit les taches d’eau et les fi lms. Il lubrifi e également les paliers du bras gicleur pour une bonne rotation. Lorsqu’il est utilisé, l’agent de rinçage « glisse » sur les plats au lieu de former des gouttes d’eau qui collent. Tous les minéraux ou solides fi ns qui se trouvent dans l’eau sont comme des taches lorsque les gouttes sèchent. Un distributeur situé près de la boîte de détergent verse automatiquement une quantité mesurée d’agent de rinçage lors du dernier rinçage. Si la formation de taches et le mauvais séchage sont des problèmes, augmentez la quantité d’agent de rinçage distribuée en tournant le cadran vers un chiffre plus élevé. Le cadran se trouve en dessous du bouchon du distributeur. L’indicateur noircit lorsqu’il est plein et devient clair lorsqu’il est temps de le remplir. Pour ajouter l’agent de rinçage, tournez le bouchon du distributeur d’1/4 de tour dans le sens antihoraire et soulevez-le. Versez l’agent de rinçage jusqu’à ce que le liquide touche le niveau de remplissage indiqué. Réinstallez le bouchon. Ne le remplissez pas à l’excès car cela pourrait entraîner un moussage excessif. Nettoyez tous les débordements avec un torchon humide. Le distributeur a une capacité de 35 à 140 lavages, en fonction du réglage du cadran. RINSE AIDOuverture du distributeur VoyantBouton de réglageBouchon du distributeur Plus Moins La canalisation d’alimentation d’eau chaude au lave-vaisselle doit fournir une pression d’eau entre 20 et 120 psi. La pression d’eau peut être basse lorsqu’une machine à laver ou les douches fonctionnent. Attendez une réduction de l’utilisation d’eau avant de démarrer le lave-vaisselle. Pression de l’eau IMPORTANT Avant de démarrer un cycle de lavage, faites couler l’eau chaude pour dégager l’eau fraîche du tuya d’arrivée d’eau. Température de l’eau L’eau chaude est nécessaire pour de meilleurs résultats de lavage et de séchage. Pour donner des résultats satisfaisants, l’eau arrivant dans le lave-vaisselle doit avoir une température d’au moins 120

C). Pour vérifi er la témperature de l’eau arrivant dans le lave-vaisselle:

• Tournez le robinet d’eau chaude le plus proche du lave-vaisselle pendant quelques minutes por dégager l’eau fraîch des tuyuax.

• Tenez un thermomètre de bonbons ou à viande sous l’eau pour vérifi er la températer.

• Si la température est inférieure à 120

C), faire aumenter le régagle du thermostat du chauffe-eau par une personne qualifi ée.AVERTISSEMENT Risques de brûlure Laissez refroidir l’élément chauffant avant de nettoyer l’intérieur Dans le cas contraire il pourrait en résulter des brûlures.

Extérieur - De temps en temps, employez un tissu de sof pour essuyer l’exterieur avec de l’eau un detergent et non abrasifs doux. Puis le rinçage et sèchent. Interieur - L’intérieur du lave-vaisselle, fi ltre compris, se nettoie automatiquement en utilisation normale. Au besoin, nettoyer autour du joint de la cuve avec un chiffon mouillé. Dispositif de protection contre le débordement- Empêche le lave-vaisselle de déborder. Il est situé dans le coin gauche avant de la cuve.

• Nettoyer de temps en temps avec un produit de nettoyage contenant du vinaigre ou du javellisant pour dissoudre les dépôts calcaires.

• Le dispoisitif de protection contre le débordement doit pouvoir monter ou descendre librement d’environ 2.5cm (1 pouce). S’il ne bouge pas, soulever et nettoyer dessous. Élément chauffant Ensemble bras gicleur/tourelle Filtre ATTENTION Entretien du tuyau de ventilation de vidange Si un tuyau de ventilation de vidange est installé pour votre lave-vaisselle encastré, assurez-vous qu’il est propre de manière à ce que le lave-vaisselle puisse vidanger correctement. Un tuyau de ventilation de vidange est monté habituellement sur le dessus de comptoir et peut être inspecté en enlevant le bouchon. Ceci ne fait pas partie de votre lave-vaisselle et n’est pas couvert par la garantie. Risque de dommage matérial Des températures de gel peuvent provoquer des fuites de conduites d’eau. Assurez-vous que toutes les conduites d’eau au lave- vaisselle et ses canalisations intérieures sont protégées. Dans le cas contraire, il pourrait résulter des dommages matérials. REMARQUE Voir instructions d’installation pour de plus amples informations

REMARQUE Une eau dure peut provoquer des dépôts de calcaire à l’intérieur du lave-vaisselle. Pour les instructions de nettoyage, voir Enlever les taches et les dépôts blanchatres.

Hivérisation Un lave-vaisselle laissé dans un lieu non chauffé doit être protégé du gel. Demandez à une personne qualifi ée d'effectuer les tâches suivantes : Pour débrancher le service :

1. Coupez l'alimentation électrique du lave-

vaisselle à la source d'alimentation en

2. coupant l'alimentation en eau

3. plaçant une casserole sous le clapet

d'aspiration. Déconnectez la conduite d'eau du clapet d'aspiration et vidangez-la dans la casserole.

4. Déconnectez le tuyau d'évacuation de

la pompe et vidangez l'eau dans la casserole. Pour restaurer le service :

1. Reconnectez l'alimentation en eau, le

tuyau d'évacuation et l'alimentation électrique.

2. Activez l'alimentation en eau et

l'alimentation électrique.

3. Remplissez les deux boîtes de détergent

et effectuez un cycle de LAVAGE NORMAL.

4. Vérifi ez les raccordements pour vous

assurer qu'il n'y a pas de fuite.

Avant de faire appel à un techicien, consultez la liste qui suit. Cela peut vous épargner du temps et de l’argent. Cette liste porte sur des problèmes d’utilisation courante qui ne sont causés ni par un défaut de fabrication ni par un matérial défectueux de votre lave-vaisselle. Résidus alimentaires sur la vaisselle

• Choisissez un autre cycle pour un temps de lavage plus long.

• Vérifi ez si la section de chargement du panier est correctement chargée, évitez d'imbriquer les objets.

• La pression de l'eau du domicile est peut- être trop faible, elle doit être comprise entre 20 et 120 lb/po

• Vérifi ez la température de l'eau d'arrivée. Elle doit être d'environ 49°C (120°F) (Voir la section Facteurs qui affectent la performance).

• Vérifi ez la dureté de l'eau. Pour une eau extrêmement dure, il peut s'avérer nécessaire d'installer un adoucisseur d'eau. (Voir Tableau de détergent).

• Utilisez du détergent frais.

• Assurez-vous que les objets ne dépassent pas du dessous du panier inférieur et empêchent ainsi le bras d'aspersion de pivoter.

• Assurez-vous que la vaisselle ne dépasse pas de la zone carrée au milieu du panier inférieur et empêche ainsi le bras de se déployer pour asperger le panier supérieur d'eau. Vaisselle non sèche

• Sélectionnez l'option séchage à la chaleur.

• Assurez-cous que le distributeur d'agent de rinçage est rempli.

• Augmentez le réglage de déversement de l'agent de rinçage. (Voir la section Agent de rinçage).

• Vérifi ez la température de l'eau d'arrivée. Assurez-vous qu'elle est d'environ 49°C (120°F)

• Vérifi ez si le chargement est approprié, évitez d'imbriquer les objets.

• Les objets plastiques peuvent nécessiter un séchage à la serviette.

• Les tasses avec fond bombé recueillent de l'eau. Chargez-les aux extrêmes gauche et droit du panier supérieur pour qu'ils restent dans une position inclinée.

• Déchargez d'abord le panier inférieur. Pendant le déchargement, tout liquide resté dans les recoins des gobelets ou d'autres vaisselles du panier supérieur peut tomber sur une vaisselle laissée dans le panier inférieur.10

SOLUTIONS AUX PROBLÉMES USUELS

Articles de verre/vaisselle plate tachetés ou à l'aspect trouble

• Vérifi ez la dureté de l'eau. Pour une eau extrêmement dure, il peut s'avérer nécessaire d'installer un adoucisseur d'eau. (Voir Tableau de détergent).

• La température de l'eau peut être basse. Évitez les températures extrêmement basses ou élevées. (Voir la section Facteurs qui affectent la performance).

• Évitez la surcharge et le chargement inapproprié de la vaisselle. (Voir Préparation et chargement de la vaisselle).

• Utilisez du détergent frais. Les vieux détergents ne sont pas effi caces.

• Assurez-cous que le distributeur d'agent de rinçage est rempli.

• Vérifi ez si la quantité de détergent utilisée est appropriée pour le cycle choisi. (Voir Distributeur de détergent).

• La pression de l'eau du domicile est peut- être trop faible, elle doit être comprise entre 20 et 120 lb/po2 (psi).

• Nettoyez les articles de verre à l'aspect trouble à l'aide d'un chiffon humecté de vinaigre. S'il n'est pas possible de les nettoyer, alors il sont probablement attaqués et cela est sans doute dû à l'utilisation d'une trop grande quantité de détergent. Vaisselle ébréchée

• Chargez le lave-vaisselle avec soin et ne surchargez pas. (Voir Préparation et chargement de la vaisselle).

• Placez les ustensiles fragiles dans le panier supérieur.

• Placez les verres fermement contre les tiges et non sur celles-ci.

• Chargez les ustensiles de telle sorte qu’ils soient bien en place lorsque l’on pousse ou fait sortir les paniers. Faites coulisser les paniers lentement dans les deux sens.

• Assurez-vous que les grands verres et les verres à pied ne touchent pas le haut de la cuve lorsque l’on pousse le panier dans la cuve.

• La porcelaine antique et le cristal doivent être lavés à la main. Vaisselle tachée ou décolorée

• Le thé ou le café peuvent tacher les tasses. Retirez les taches en lavant les tasses à la main dans une solution composée de ½ tasse (120 ml) de javellisant et d’une pinte (1 litre) d’eau tiède. Rincez à fond.

• Des dépôts de fer dans l’eau peuvent laisser des dépôts jaunes ou marron sur les ustensiles. Installez un fi ltre spécial dans la canalisation d’eau pour résoudre ce problème. (Voir Enlever les taches et les dépôts colorées).

• Les ustensiles en aluminium peuvent laisser des traces grises/noires lorsqu’ils se frottent contre d’autres ustensiles. Chargez les correctement.

• Certains aliments très acides peuvent décolorer les ustensiles en acier inoxydable ou en plastique si la vaisselle reste longtemps dans le lave-vaisselle. Rincez à la main si l’on ne met pas immédiatement le lave-vaisselle en marche. De l’eau en fond de cuve

• Si de l’eau reste au fond de la cuve après la fi n du cycle, ceci dénote une anomalie. Ceci est une indication que le lave- vaisselle ne se vidange pas correctement. (Voir Le lave-vaisselle ne se vidange pas correctement). Gravure à l’eau-forte

• L’utilisation d’une quantité excessive de détergent dans de l’eau douce ou adoucie provoque la formation de dépôts qui ne peuvent être enlevés. Ceci est appelé une « attaque chimique ».

• Ajustez la quantité de détergent en fonction de la dureté de l’eau. (Voir le Tableau de dosage du détergent).

• Utilisez l’option « Séchage à chaud » (Heat Dry) et ne laissez pas la vaisselle plus longtemps que nécessaire dans l’appareil. Détergent dans les godets

• Le détergent peut être vieux. Jetez-le et utilisez du détergent frais.

• Assurez-vous que la quantité de vaisselle chargée ne bloque pas la pulvérisation du distributeur de détergent.

• Vérifi ez que le cycle est terminé.

• Assurez-vous que les ustensiles ne bloquent pas l’ouverture du distributeur de détergent. Bruits de fonctionnement normal que vous entendez

• Les bruits de fonctionnement normal sont perçus lors du remplissage, de la circulation de l’eau, de la rotation du moteur et de la vidange du liquide. Le cycle dure trop longtemps

• Est-ce que le cycle est en mode Retard de chauffage de l’eau?

• Assurez que la température de l’eau entrante est au sujet de 49°C (120°F).11

SOLUTIONS AUX PROBLÉMES USUELS

Fuites du lave-vaisselle

• Utilisez uniquement un détergent neuf conçu pour les lave-vaisselles automatiques. Mesurez la quantité de détergent avec soin. Essayez une marque différente.

• Vérifi ez que le joint de la porte est bien en place.

• Vérifi ez que les tuyaux ne renferment pas de fi ssures et qu’ils sont connectés de chaque côté.

• Vérifi ez que l’appareil est bien nivelé conformément aux instructions d’installation fournies avec l’appareil ou téléchargeables en ligne.

• Vérifi ez que le fl otteur se déplace librement vers le haut et le bas. Vapeur au niveau de l’évent

• De la vapeur d’eau s’échappe de l’évent au cours du cycle. Ceci est normal et essentiel pour le séchage.

• Le renversement de l’agent de rinçage peut créer de la mousse et provoquer un débordement. Nettoyez tous les débordements avec un torchon humide.

• Vérifi ez que le lave-vaisselle est nivelé. (Voir Instructions d’installation). Le lave-vaisselle ne fonctionne pas

• Vérifi ez que le disjoncteur est bien mis ou qu’aucun fusible n’est grillé.

• Assurez-vous que l’alimentation d’eau est ouverte.

• Vérifi ez que le cycle est correctement déterminé. (Voir Instructions de fonctionnement).

• Assurez-vous que la porte est fermée et verrouillée. Le lave-vaisselle ne se remplit pas

• L’alimentation en eau est-elle ouverte?

• Est-ce que la protection de débordement se déplace librement vers le haut et le bas? (Voir la section sur le Dispositif de protection contre le débordement). Le lave-vaisselle ne se vidange pas correctement

• Si le lave-vaisselle est relié à un broyeur de déchets, assurez-vous que le broyeur est vide.

• Vérifi ez que l’opercule d’obturation a été enlevé à l’intérieur de l’admission du broyeur de déchets.

• Vérifi ez que le tuyau de vidange n’est pas enroulé.

• Assurez-vous que le cycle est terminé et non en pause. Le lave-vaisselle a une odeur

• Faites fonctionner le lave-vaisselle régulièrement – même si la quantité de vaisselle ne le remplit pas complètement. La vaisselle sale laissée trop longtemps dans le lave-vaisselle peut avoir une odeur.

• Une odeur de neuf sera ressentie lorsque le lave-vaisselle vient d’être installé. Ceci est normal.

• Vérifi ez que le lave-vaisselle se vidange correctement. (Voir Le lave-vaisselle ne se vidange pas correctement). Enlevez les taches et les dépôts blanchâtres De l’eau dure peut provoquer des dépôts de calcaire qui s’accumulent à l’intérieur du lave- vaisselle. Les assiettes et les verres peuvent également présenter des taches et des dépôts pour un certain nombre de raisons. (Voir la section Taches et pellicules blanchâtres sur la verrerie et les assiettes). Pour enlever les dépôts, taches et pellicules, nettoyez selon les indications suivantes :

1. Chargez normalement les assiettes et les

verres. Ne mettez pas des ustensiles en métal ou de l’argenterie.

2. Ne mettez pas de détergent.

3. Choisissez le cycle « LAVAGE NORMAL »

(NORMAL WASH). Fermez et verrouillez la porte pour commencer le cycle.

4. Laissez le lave-vaisselle fonctionner pendant

20 minutes jusqu’à atteindre la phase principale du cycle de lavage.

5. Déverrouillez et ouvrez la porte et versez

2 tasses de vinaigre blanc dans le fond du lave-vaisselle.

6. Fermez et verrouillez la porte et laissez le

cycle se terminer. Taches a l’intérieur de la cuve
