FGBD2435NF - Lave-vaisselle FRIGIDAIRE - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Lave-vaisselle encastrable, 24 pouces, capacité de 14 couverts, classe énergétique A+
Dimensions	Largeur : 60 cm, Hauteur : 85 cm, Profondeur : 60 cm
Consommation d'eau	Environ 10 litres par cycle
Programmes de lavage	6 programmes, dont éco, rapide, intensif et délicat
Niveau sonore	46 dB, fonctionnement silencieux
Utilisation	Panneau de contrôle intuitif avec affichage LED, options de départ différé
Maintenance	Filtres lavables, entretien régulier recommandé pour éviter les obstructions
Sécurité	Système de sécurité anti-débordement, verrouillage de sécurité pour enfants
Informations générales	Garantie de 2 ans, support technique disponible, compatibilité avec les détergents standards

FOIRE AUX QUESTIONS - FGBD2435NF FRIGIDAIRE

Pourquoi mon lave-vaisselle FRIGIDAIRE FGBD2435NF ne démarre-t-il pas ?

Vérifiez que la porte est correctement fermée et que l'appareil est branché. Assurez-vous également que le disjoncteur n'est pas déclenché.

Le lave-vaisselle ne lave pas correctement, que faire ?

Vérifiez que les bras gicleurs ne sont pas obstrués par des débris. Assurez-vous également d'utiliser le bon détergent et de ne pas surcharger le lave-vaisselle.

Pourquoi mon lave-vaisselle fuit-il ?

Une fuite peut être causée par un joint usé ou mal installé. Vérifiez également si le tuyau d'évacuation est obstrué ou mal connecté.

Le lave-vaisselle émet un bruit étrange, que faire ?

Vérifiez qu'aucun objet n'entrave le fonctionnement des bras gicleurs. Un bruit de cliquetis peut également être dû à des couverts mal placés.

Comment nettoyer mon lave-vaisselle FRIGIDAIRE FGBD2435NF ?

Essuyez l'intérieur avec un mélange de vinaigre et d'eau. N'oubliez pas de nettoyer le filtre et les bras gicleurs pour éviter les obstructions.

Pourquoi mon lave-vaisselle ne sèche pas les plats ?

Vérifiez si le cycle de séchage est activé. Assurez-vous également que le produit de rinçage est utilisé, car cela aide au séchage.

Comment réinitialiser mon lave-vaisselle ?

Pour réinitialiser l'appareil, débranchez-le pendant environ 5 minutes, puis rebranchez-le. Cela peut résoudre certains problèmes électroniques.

Les voyants de mon lave-vaisselle clignotent, que signifie cela ?

Les voyants clignotants peuvent indiquer un problème spécifique. Consultez le manuel d'utilisation pour le code de clignotement correspondant.

Comment régler la dureté de l'eau dans mon lave-vaisselle ?

Référez-vous au manuel d'utilisation pour les instructions sur le réglage de l'adoucisseur d'eau, si votre modèle en est équipé.

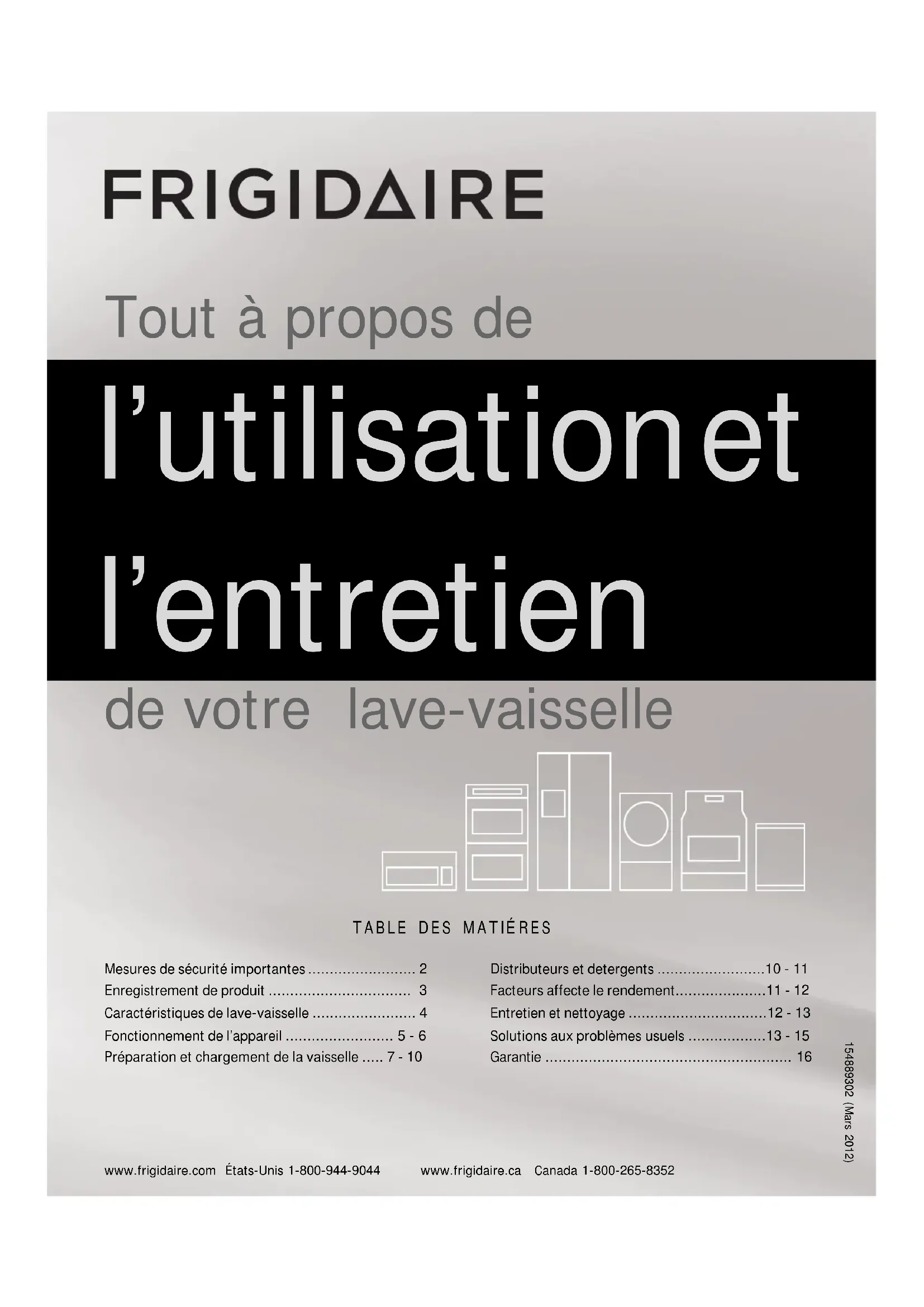

MODE D'EMPLOI FGBD2435NF FRIGIDAIRE

L'utilisation et l'entretien

de votre lave-vaisselle

TABLE DES MATIÉRES

Mesures de sécurité importantes 2

Enregistrement de produit 3

Caractéristiques du lave-vaisselle 4

Fonctionnement de l'appareil 5-6

Préparation et chargement de la vaisselle...... 7 - 10

Distributeurs et détergents 10-11

Facteurs affectent le rendement. 11-12

Entretien et nettoyage 12-13

Solutions aux problèmes usuels 13-15

Garantie 16

Avertissement

Ce pictogramme vise à vous alerter de situations dangereuses susceptibles de causer des blessures graves, des brûlures, un incendie ou des chocs électriques.

Avertissement

Pour réduire les risques d'incendie, de choc électrique ou de blessures en utilisant votre lave-vaisselle, suivez les précautions qui s'imposent, incluant celles qui suivent:

• Lisez toutes les instructions avant de faire fonctionner le lave-vaisselle.
• N'utilisez votre lave-vaisseau que selon les instructions incluses dans ce guide d'entretien et d'utilisation.
• Les instructions contenues dans le présent guide d'entretien et d'utilisation ne visent pas à couvrir toutes les situations qui pourraient se présenter. Faites preuve de sens pratique et prenez les précautions qui s'imposent lors de l'inspection, l'utilisation et l'entretien de tout appareil électroménager.
• L'ECIRCUIT ÉLECTRIQUE DE CELAVE-VAISSELLÉ DOIT ETRE MIS À LA TERRE. Lisez les instructions d'installation pour de plus amples informations.
• Ce lave-vaisseau est conçu pour fonctionner avec un courant résidentiel normal (120 volts, 60 hertz). Utilisez un circuit équipé d'un fusible ou un disjoncteur de 15 ampères. Utilisez un fusible de 20 ampères si le lave-vaisseau est connecté avec un broyeur à déchets.
• Ne faites pas fonctionner le lave-vaisseau si tous les panneaux de carrosserie ne sont pas correctement en place.
• Pour éviter qu'une personne puisse s'enfermer à l'intérieur de l'appareil et/ou y suffoquer, retirez la porte ou le mécanisme de verrouillage de porte de tout lave-vaisselle inutilisé ou mis aux rebuts. Tenez vos bébés et enfants loin du lave-vaisselle en fonctionnement.
• Ne laissez pas vos enfants faire une utilisation abusive, s'asseoir, grimper ou jouer sur la porte ou les paniers du lave-vaisselle. Utilisez seulement les détersifs et agents de rincegar recommandés pour lave-vaisse.
• Placez les détersifs et agents de rinçage hors de la portée des enfants.
• Ne lavez pas les articles en plastique à moins d'indication contraire sur les étiquettes. S'il n'y a aucune indication à cet effet, vérifie avec le fabricant. Les articles non recommandés pour être lavés au lave-vaisselle risquent de fondre et de créer un risque d'incendie.
• Si le lave-vaisselle vidange dans un broyeur à déchets, assurez-vous que ce dernier est complètement vide avant de mettre en marche le lave-vaisselle.
• Débranchez l'alimentation électrique au lave-vaisselle avant d'entreprendre tout travail d'entretien ou de réparation.
• Les réparations doivent être faites par un technicien qualifié.
• Ne modifiez pas les commandes.
• Ne touchez pas l'élément chauffant pendant ou immédiatement après l'utilisation.
• Pour ranger les articles dans le lave-vaisselle: - Ranger les couteaux et articles pointus pour qu'ils ne risquent pas d'endommager le joint de la porte ou la cuve.
• Placer les couteaux et articles pointus, manches vers le haut pour réduire le risque de coupures.
• Dans certaines conditions, il est possible qu'il se produise

L'HYDROGÉNE EST UN GAZ EXPLOSIF. Si la canalisation d'eau chaude n'a pas été utilisée pendant un tel laps de temps, ouvrez tous les robinets d'eau chaude et laissez couler l'eau pendant plusieurs minutes avant d'utiliser le lave-vaisseau. Ceci permettra d'évacuer tout hydrogène accumulé. L'HYDROGÉNE EST UN GAZ INFLAMMABLE. Ne fume ou n'allumez aucune flamme dans une telle situation.

• N'entreposez et n'utilisez pas d'essences et combustibles ou d'autres produits inflammables à proximité de cet appareil ou de tout autre appareil electrolytien.

Merci de choisir Frigidaire.

Ce guide d'utilisation Le guide de soin fait partie de notre engagement à la satisfaction du client et de qualité du produit durant toute la durée de vie de votre nouvel appareil.

Nous regardons votre achat comme le commencement d'un rapport. Pour assurer notre capacité de continuer de vous servir, employez s'il vous plaît cette page pour enregistrer l'information sur le produit important.

Date D'Achat

Numero De Type

Numéro de série

L'enregistrement de votre produit avec Frigidaire augmente notre capacité de vous servir. Vous pouvez vous enregistrer en ligne à www.frigidaire.com ou en laissant tomber votre carte d'enregistrement de produit dans le courrier.

Remarque

Pourquoi l'Énergie unités efficaces exécuter cycles longs : Plusieurs facteurs sont importants pour laver vaisselle. L'utilisation de l'énergie de votre lave-vaisselle a été réduite par l'application de plus de facteurs qui n'utilisent pas beaucoup d'énergie et moins de ceux qui utilisent plus. À la suite, vous verrez que le laver cycles prendra plus de temps.

Remarque

Le lave-vaisselle est programmé pour se souvenir du dernier cycle, ce qui évite d'avoir à le reconfigurer à chaque fois. Pour démarrer le lave-vaisselle en utilisant les options sélectionnées au cours du dernier lavage, il suffit de tourner le bouton de sélection sur le cycle choisi et d'enfoncer le bouton START/CANCEL.

Bruit normal de fonctionnement

Ce lave-vaiselle ne génère pas le bruit des autres lave-vaiselles—IL EST PLUS SILENCIEUX!

Votre lave-vaiselle avec son système de précision Direct se lave a de nombreuses

améliorations à réduire le niveau sonore. Encore, il est normal d'entendre certains de ce qui se passe à

l'intérieur. Le lave cycles complètent plusieurs instances de l'eau qui pénétre dans l'unité (projection), lave le fonctionnement d'une pompe à pulser de l'eau sur la vaisselle (moteur & projection) et de l'évacuation dishcharge le fonctionnement d'une pompe à eau sale et les sols. Les variations dans la capacité de pompage/pulssions sont normaux. Au cours d'un cycle, la pompe commute on et off de nombreuses fois, et le fonctionnement bascule de nouveau et entre les arêtes se lave a fournir les performances de nettoyage.

Si vous sélectionnez le cycle normal, deux fois durant le cycle, vous entendrez le moteur lave qui s'allument et s'eteignent à une cadence très différente. La pompe d'impulsion à plusieurs reprises, à plusieurs reprises d'allumer pour moins de et pendant 10 secondes. Cela lui permet de conduire des sols hors du filtre et dans le drain tout en utilisant très peu d'eau. Si, après avoir sélectionné un cycle Normal, vous sélectionnez le assainir ou Hi-Temp Wash les options de votre lave-vaisselle comprendre qu'une forte était nécessaire et il ne sera pas utiliser ce pulsation de routine.

VEUillez PRENDRE NOTE que si vous comparez ce lave-vaisselle aux modèles précédents, vous serez surpris de tout ce que vous n'entendrez pas!

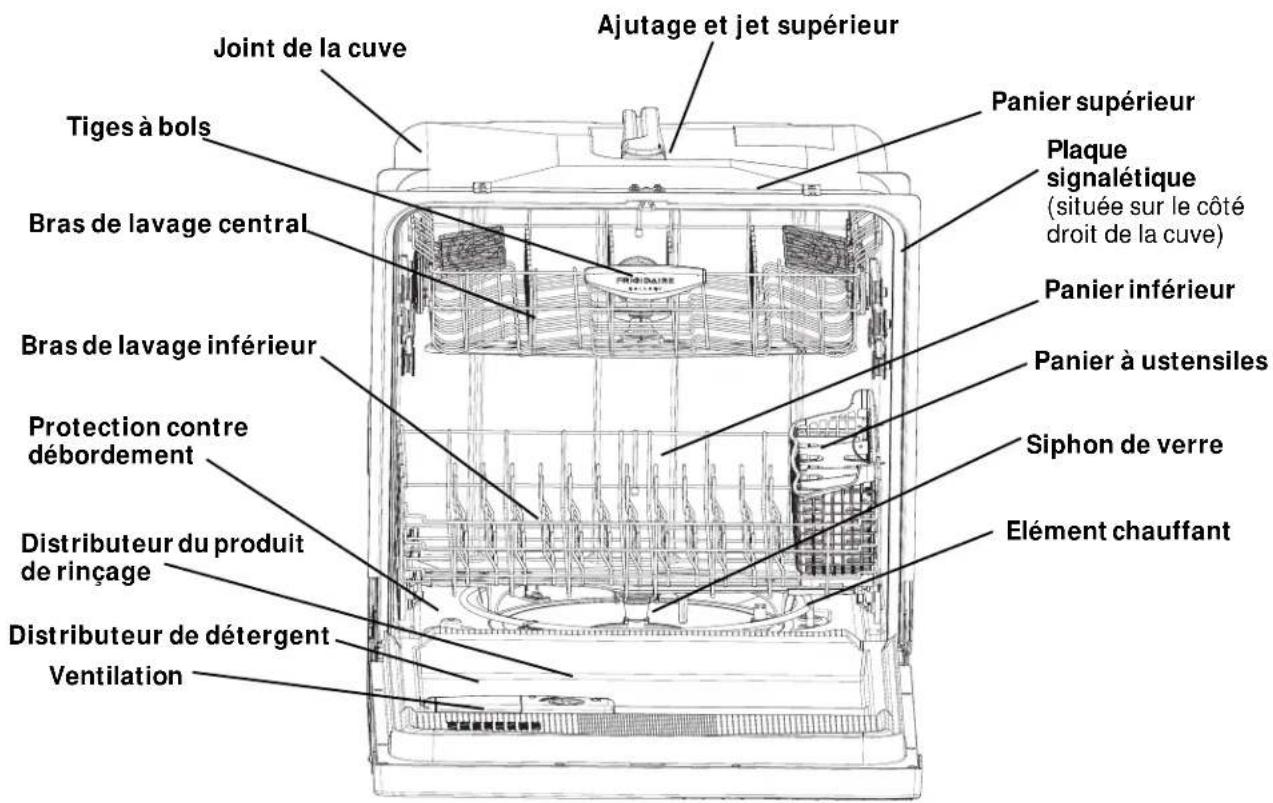

Characteristiques de lave-vaissell

Votre lave-vaiselle lave la vaisselle et les ustensiles en faisant gicler un mélange d'eau chaude et de détergent à travers les bras de lavage contre les surfaces souillées. Par la suite, le lave-vaiselle se remplit d'eau de manière à recouvrir. L'eau est ensuite pompée à travers le filtre et les bras de lavage. L'eau sale chargée de particules solides est pompée par le tuyau d'évacuation et remplacée par de l'eau propre. Le nombre de remplissages d'eau dépend du cycle sélectionné.

Préparatifs

1. Charger le lave-vaiselle
2. Ajouter le détergent
3. Ajouter le produit de rinçage, si nécessaire.
4. Fermer la porte à fond.
5. Sélectionner le cycle souhaité. Levoyant indicateur au-dessus de la plage sera incandescent.
6. Sélectionner les OPTIONS désirées. L'voyant indicateur au-dessus de la plage sera incandescent.
7. Faire couler le robinet d'eau chaude le plus proche du lave-vaisselle jusqu'à ce que l'eau soit chaude. Fermer le robinet.
8. Pour démarrer, enfoncez le bouton START/CANCEL.

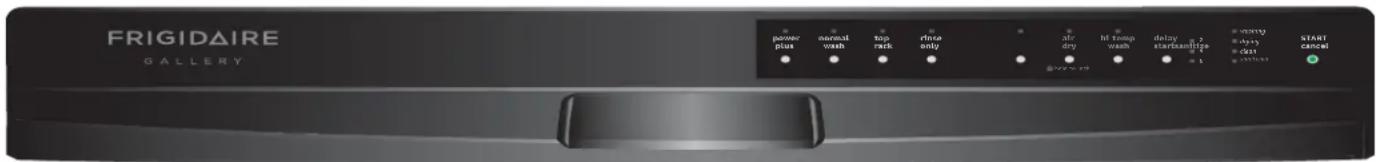

Pour annuler un cycle

Il est possible d'annuler un cycle à n'importe quel moment du fonctionnement. Enclencher le bouton START/CANCEL et le lave-vaisselle entamera un cycle de 90 secondes de vidange. À la fin de la vidange, le prochain cycle désiré peut être sélectionné.

Tableau des cycles
Cycle	Pour sélectionner le cycle	Degré de saleté	Eau (approx.)	Durée* (hr)	Lavages/ Rincages
Lavage Heavy (Heavy Wash)Pour les casseroles, les cocottes ou la vaisse représentant des dépôts séchéés ou incrustés.	Sélectionner HEAVY WASH et les OPTIONS voulues.Les options HI-TEMP WASH sont fournies automatiquement. SANITIZE facultatif.	Élevé à Moyen	35 litres	2 1/4	4 lavages 4 rincages
Lavage Normal (Normal Wash) HI-TEMPet SANITIZE Pour plus lourds, les sols gras et d'assainissement	Sélectionner NORMAL WASH et les OPTIONS voulues.Sélectionner le HI-TEMP ON ou SANITIZE aura pour résultat un cycle plus long.	Élevé à Léger	31 litres	2 1/4	5 lavages 2 rincages
Lavage Normal (Normal Wash) Pour la vaisse et les ustensiles peu sales ou rincés au préalable.	Sélectionner NORMAL WASH et les OPTIONS voulues.	Moyen à Léger	16 litres	2	3 lavages 2 rincages
Support Supérieur (Top Rack)Pour la vaisse et les ustensiles peu sales ou rincés au préalable lorsque le chargement du lave-vaisse n'est pas complet.	Sélectionner TOP RACK et les OPTIONS voulues.	Léger ou de pré-rinçage	14 litres	1 1/4	2 lavage 1 rincage
Rincage d'attente (Rinse Only)Pour rincer la vaisse qui sera lavée plus tard.	Sélectionner RINSE ONLY.NE PAS UTILISER de détergent.		8 litres	1/4	2 rincages

• Tous les cycles sont disponibles sur tous les modèles.

Option de désinfection (sanitize)

Pour désinfecter votre vaisselle et vos verres, sélectionnez SANITIZE. Une fois sélectionné, le voyant lumineux situé au-dessus de la touche s'allume et reste allumé jusqu'à la fin du cycle. La température de l'eau au cours du dernier rincage sera élevée à 68°C (155°F) et conservera cette température pendant 9 minutes. Un rincage de désinfection est fourni automatiquement dans le cycle Heavy Wash et peut être sélectionné pour les cycles Heavy Wash et Normal Wash. Ces cycles de lavage sanitaire ont seulement été conçus pour répondre aux exigences NSF.

La durée du cycle en question sera prolongée jusqu'à ce que la température correcte de l'eau soit atteinte. L'action de lavage se poursuit pendant le début de chauffage de l'eau. Pour des résultats, la température de l'eau devant être élevée doit être d'au moins 49°C (120^)

Le critère de désinfection peut ne pas être satisfait en cas d'interruption du cycle, de panne de courant ou si la température de l'eau d'arrivée est inférieure à 49°C (120^)

Pour désactiver l'option SANITIZE, appuyez une seconde fois sur la touche. Le voyant lumineux situé au-dessus s'éteint.

Utilisez l'option Sec chauffée, rundout en combinaison avec l'utilisation d'un agent rinçage, permettra d'améliorer le séchage. Si de l'air sec est sélectionné le chauffage sera dé-activée au cours de la phase de séchage du sélectionné cycle de lavage. Ce sera légèrement inférieur, mais l'utilisation de l'énergie va accroître la probabilité que la vaisselle ne seche pas complètement.

Verrou de sécurité pour éviter que les enfants changent les réglages

Pour éviter que les enfants ne changent accidentellement le réglage ou la mise en marche du lave-vaisselle, verrouillez les commandes du lave-vaisselle en appuyant momentanément sur la touche AIR DRY pendant 8 secondes alors que la porte est verrouillée. Un témoin lumineux sur la touche avec cadenas s'allume quand les commandes sont verrouillées; aucune nouvelle sélection ne peut être faite sans déverrouillage préalable. Pour déverrouiller les commandes, appuyez sur la touche AIR DRY jusqu'à l'extinction du témoin lumineux.

Démarrage retardé (delay start)

L'option DELAY START vous permet de différer le départ de votre lave-vaisselle automatiquement de 2, 4 ou 6 heures.

Sur les modèles avec départ différé de 2, 4 ou 6 heures, appuyez une fois sur la touche pour une attente de deux heures, deux fois pour une attente de 4 heures et trois fois pour une de 6 heures. Un voyant s'allumera pour indiquer l'heure du départ et restera allumé jusqu'au début du cycle.

Pour annuler l'option DELAY START et démarrer le cycle avant que le compte à rebours ne soit terminé, appuyez sur la touche START/CANCEL. Appuyez une deuxième fois pour l'annuler le cycle et lancer un 90 deuxieme des cerveaux.

Option lavage haute température (Hi-Temp Wash)

Lorsque l'option HI-TEMP WASH est sélectionnée, le lave-vaisselle porte la température de l'eau du lavage principal à environ 60°C (140°F).

Cette augmentation de la température de l'eau renforce l'action du détergent du lave-vaisselle pour enlever la graisse des ustensiles et les restes de nourriture plus efficacement et permet un séchage plus rapide de la vaisselle. L'option HI-TEMP WASH peut être utilisée avec tous les cycles sauf RINSE ONLY. L'option HI-TEMP WASH est fournie automatiquement lorsque le cycle HEAVY WASH est sélectionné.

Quand l'option HI-TEMP WASH est sélectionnée, le voyant lumineux situé au-dessus du bouton s'allume et il ne s'éteint qu'à la fin du cycle. Pour annuler l'option HI-TEMP WASH, enfoncez le bouton une deuxième fois. Le voyant au-dessus du bouton s'éteint.

Fonctionnement des voyants lumineux

Le voyant lumineux WASHING s'allume au début du cycle et ne s'éteint qu'à la fin du lavage principal.

Le voyant lumineux DRYING indique que le lave-vaisselle atteint la portion séchage de son cycle. Le voyant s'allume quelle que soit l'option de séchage sélectionnée.

À l'exception du rinçage seul, le voyant lumineux CLEAN s'allume à la fin du cycle et ne s'éteint qu'à l'ouverture de la porte du lave-vaisse.

Quand l'option SANITIZE est sélectionnée, le témoin SANITIZED s'allume quand le cycle SANITIZE est terminé. Si la vaisselle n'a pas subi un lavage sanitaire, le témoin ne s'allumera pas. Ceci peut se produire si le cycle est interrompu. Le témoin demeure allumé jusqu'à l'ouverture de la porte.

Préparation de la vaisselle

Enlever tout gros morceau d'aliment, os, noyau, cure-dent, etc... Le système de lavage à filtration continue enlèvera les particules d'aliments résiduelles. Il faut également décoller les aliments brûlés avant de charger la vaisselle. Vider tout liquide des verres et des tasses.

Les aliments comme la moutarde, la mayonnaise, le vinaigre, le jus de citron et les produits à base de tomate risquent de décolorer l'acier inoxydable et les plastiques s'ils restent sur la vaisselle pour une longue période de temps. Il est préférible de rincer ces salissures avant, à moins que l'on compte faire fonctionner le lava-vaisselle immédiatement.

• Charger les paniers de manière à ce que les gros articles ne gênent pas l'ouverture du distributeur de détergent.
• Vérifier les recommandations du fabricant avant de laver tout article.
• Si le lave-vaisselle vidange dans un broyeur d'aliments, vous assurez qu'il est complètement vide avant de démarrer le lave-vaisselle.

Chargement du panier supérieur

Les fonctions et l'apparence des paniers, y compris de celui des couverts, peuvent être différents de celles de votre modèle.

Le panier supérieur est conçu pour vous permettre de charger de nombreuses façons différentes un grand nombre d'ustensiles complétant les tasses, les verres, les ustensiles à manche, les petites assiettes, les bols, etc.

Placez les verres dans le panier supérieur. Ils peuvent être cassés s'ils sont placés dans le panier inférieur.

Les articles en plastique doivent être placés uniquement dans le panier supérieur. Ils peuvent fondre s'ils sont placés dans le panier inférieur.

Les verres et les tasses doivent être placés face vers le bas pour un meilleur lavage et essorage.

Il peut y avoir de la casse si des articles fragiles se touchent pendant le fonctionnement du lave-vaisselle.

Les couteaux et ustensiles à long manche peuvent être placés dans le panier supérieur.

Assurez-vous que rien ne passe à travers le fond du panier. Cela bloquerait la rotation du bras de lavage central.

Chargement standard pour 10 couverts

Chargement standard pour 12 couverts

Certains modèles possèdent un panier à tasses rabattable ou un panier à tasses/support de verres à pieds. Ils peuvent servir à charger deux niveaux de tasses, de verres à jus de fruit ou d'autres articles de petite taille. Échelonnez les articles sur le niveau supérieur de manière à ce que l'eau puisse atteindre toutes les surfaces internes. Les replier pour charger des grands verres.

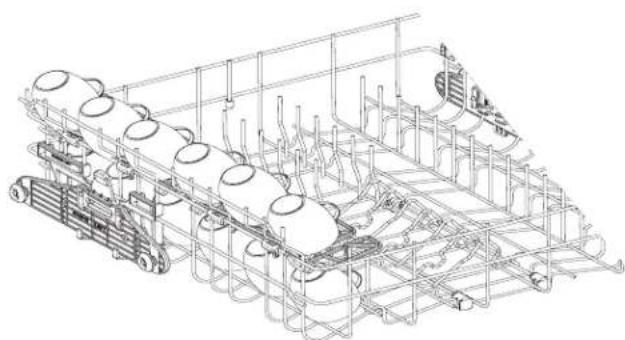

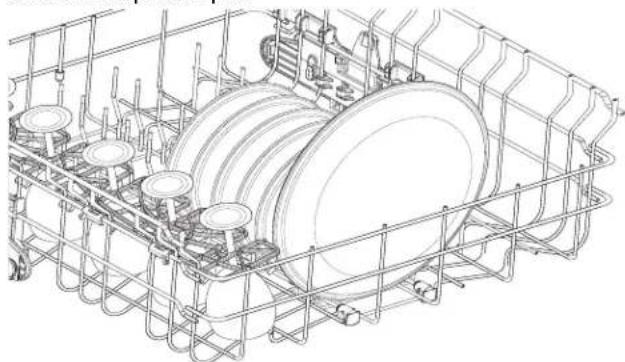

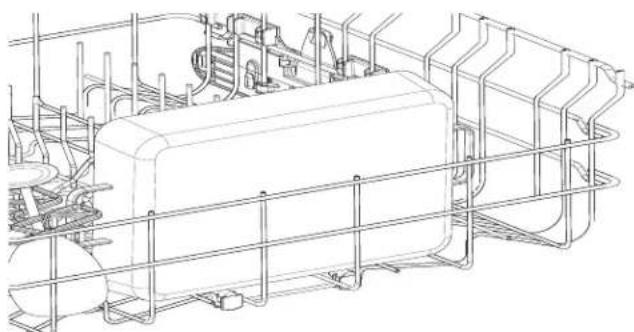

Tiges à bols

Le capteur offre une souplesse ultime. Une fois fermé, chargez les soucoupes ou la petite vaisselle. Ouvrez-le à moitié et c'est parfait pour charger les petites casseroles. Ouvrez-le complètement pour mettre les ustensiles qui sont difficiles à charger comme les cafetières ou les robots ménagers, etc. Au fur et à mesure des utilisations, vous trouverez de nombreuses autres façons d'utiliser cette caractéristique unique.

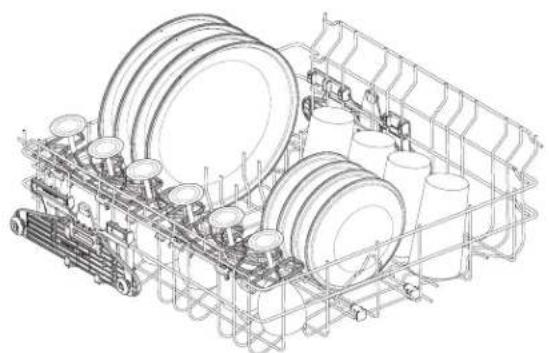

Cycle du panier supérieur

Un cycle TOP RACK peut être utilisée pour laver des ustensiles de forme diverse quand vous lave-vaisselle n'est pas plein. Quand le panier supérieur est plein de verres et que le panier inférieur est encore vide, vous n'avez plus à attendre pour laver les verres.

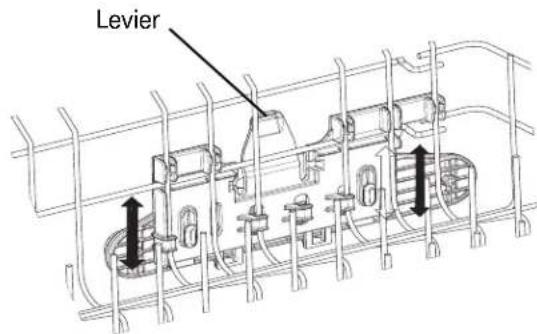

Panier supérieur régable

(disponible sur certains modèles)

Pour relever le panier supérieur, voyez la figure ci-dessous. Appuyez sur le levier vers le centre du rack et tirez directement vers le haut sur le rack.

Pour réduire la partie supérieure du rack, appuyez sur le levier et poussez vers le bas sur le rack.

Chargement du panier inférieur

Les fonctions et l'apparence des paniers, y compris de celui des couverts, peuvent être différentes de celles de ce modèle.

Le panier inférieur convient aux assiettes, sauciers, bols et ustensiles de cuisson. Les gros ustensiles doivent être placés dans les coins pour qu'ils ne bloquent pas la rotation du bras de lavage. Pour de meilleurs résultats, mettre les bols, les casseroles et les poêlées face sale vers le bas ou vers le centre. Incliner légèrement pour que la vidange se fasse.

Vous assurez qu'aucun grand article ne bloque la rotation du bras gicleur.

Vous assurez que les manches ne dépassent pas le fond du panier pour éviter de bloquer la rotation du bras gicleur.

Preparation et chargment de la vaissell

Chargement standard pour 10 couverts

Chargement standard pour 12 couverts certains modèles

Chargement standard pour 12 couverts certains modèles

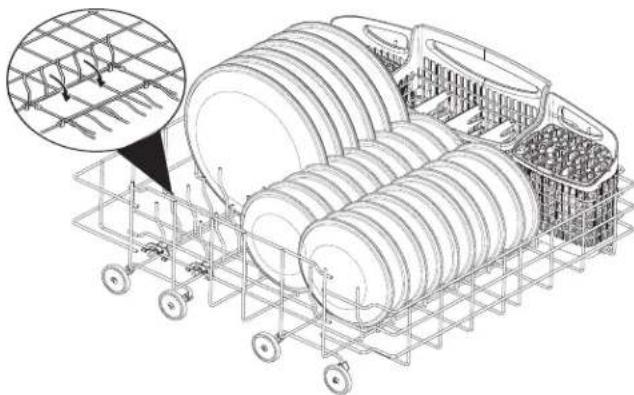

Dents repliables

(disponible sur certains modèles)

Les dents repliables dans le panier inférieur facilitent le chargement des ustensiles très larges et difficiles à charger. Les dents peuvent être levées pour une utilisation normale ou repliées pour un chargement plus facile.

Risque de coupures

Placer les articles (couteaux, brochettes, etc), leur pointe vers le bas.

Sinon des blessures graves peuvent s'ensuivre.

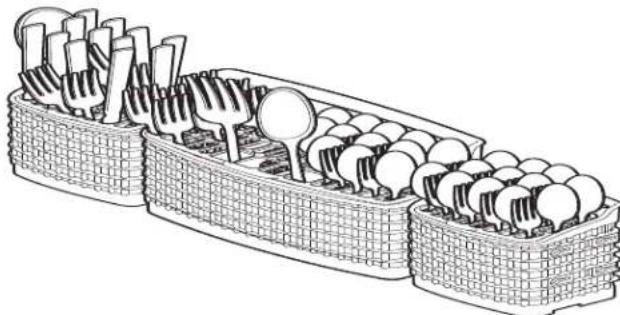

Les fonctions et l'apparence des paniers, y compris celles des couverts, peuvent être différentes de celles de your modele.

Mettre les ustensiles dans le panier à ustensiles quand celui-ci se trouve dans le panier inférieur ou poser le panier à ustensiles sur une table ou un plan de travail pour le remplir.

Preparation et chargment de la vaissele

Mettre les petits articles comme bouchons de biberon, couvercles de pot, mini-fourchettes à maïs, etc. dans la section avec couvercle. Fermer le couvercle pour retenir les petits articles.

Suivre la disposition suggérée pour les articles, celle qui est illustrée, pour un meilleur lavage des couverts.

S'assurer que rien ne dépasse du dessous du panier qui pourrait bloquer le bras gicleur.

Ne pas mélanger l'argenterie avec les couverts en acier inoxydable pour éviter d'endommager l'argenture.

Le panier à ustensiles peut être séparé en plusieurs sections qui peuvent être placées à divers endroits dans le panier inférieur. Remplir de couverts toutes les sections ou bien une seule selon le besoin.

Quand les couvercles sont relevés, mélanger les articles dans chaque section du panier, certains se dirigeant vers le haut, d'autres vers le bas, pour éviter de les emboîter. Les jets d'eau ne peuvent pas atteindre certains articles emboîtés.

Ajout d'un article

Pour ajouter ou retirer les articles après avoir démarré le cycle de lavage:

• Déverrouiller la porte et attendre quelques secondes que le lavage s'arrête avant d'ouvrir.
• Ajouter l'article et attendre quelques secondes pour permettre à l'air froid de se propager lentement dans le lave-vaisse.
• Fermer la porte à fond pour poursuivre le cycle.

Guide d'utilisation de détergent
Cycle	Eau douce(0-3 grains)	Eau moyenement dure(4-8 grains)	Eau dure(9-12 grains)	Eau très dure*(plus de 12 grains)
Lavage Heavy(Heavy Wash)Lavage normal(Normal Wash)	2 cuillerées à thé(chaque godet – rempli au 1/4)	5 cuillerées à thé(chaque godet – rempli jusqu'àu repère au-dessus de « Regular»)	8 cuillerées à thé(chaque godet – entitérement rempli)	Chaque godet – entitérement rempli(adoucisseur d'eau recommandé)
Support Superieur(Top Rack)	2 cuillerées à thé(godet de lavage principal – rempli au 1/4)	5 cuillerées à thé(godet de lavage principal – rempli jusqu'àu repère au-dessus de « Regular »)	8 cuillerées à thé(godet de lavage principal – entitérement rempli)	Godet de lavage principal entitérement rempli(adoucisseur d'eau recommandé)
Rinçageseulément(Rinse Only)	Pas de détergent	Pas de détergent	Pas de détergent	Pas de détergent(adoucisseur d'eau recommandé)

Remarque

En règle générale, utilise une cuillère à thé pour chaque grain au-dessus de 12 mais dans le cas d'eau très dure, le détergent seul peut ne pas être suffisant. Il est recommended d'ajouter un adoucisseur d'eau pour améliorer la qualité de l'eau et les performances de lavage.

Attention

L'utilisation d'un détergent industriel peut endommager le serpentin et autres pièces du lave-vaisselle, entraînant ainsi des dommages à l'appareil et aux biens qui l'entourent. Utilisez uniquement des détergents à lave-vaisselle ménagers.

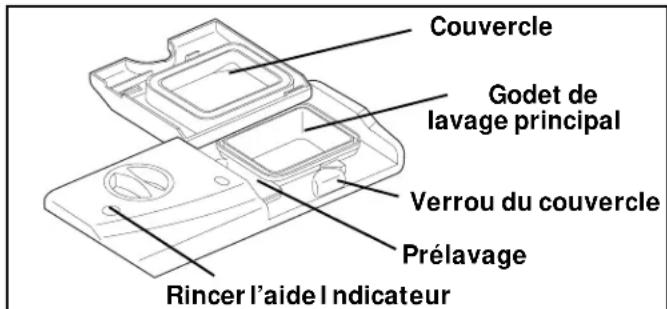

Remplissage du distributeur de détergent

Le distributeur de détergent compte un godet pour le prélavage et un pour le lavage principal. Le détergent dans le godet découvert tombe dans le lave-vaiselle dès que la porte se ferme. Le godet fermable s'ouvre automatiquement durant le lavage principal.

• Utiliser uniquement un détergent neuf pour lave-vaisselle automatique. D'autres types de détergent peuvent provoquer une formation de mousse excessive.

Quelle quantité de déd tangent utiliser

La quantité de détergent à utiliser dépend de la dureté de l'eau. La dureté de l'eau est mesurée en grains par gallon. Lorsque la quantité de détergent est insuffisante, les résultats de lavage peuvent être insatisfaisants, et l'eau dure peut laisser un film ou des taches sur la vaisselle. L'utilisation d'une trop grande quantité de détergent dans l'eau douce peut entraîner la formation d'un griffage pour certains articles de verrerie qui est des dommages de surface qui apparaît comme dans un film, mais ne peut pas être effacé. La compétition des eaux, la compétition d'adoucisseurs de votre région ou les services publics de la municipalité peuvent vous fournir la dureté de l'eau de votre secteur.

Remarque: Si le couvercle est fermé sur la cuvette de lavage principale, ouvrir en appuyant sur le verrou du couvercle. Remarque: Si le couvercle est fermé sur la cuvette de lavage principale, ouvrir en appuyant sur le verrou du couvercle.

• Ajouter du détergent avant de commencer le cycle.
• Ranger le détergent dans un endroit frais et sec. Un détergent qui a pris l'humidité et qui s'est solidifié ne se dissolve pas complètement.
• Si on utilise les tablettes de détergent pour lave-vaiselle, il suffit de placer une tablette dans le godet principal de détergent et de fermer ce godet.

Produits de rinçage

Les produits de rinceage améliorent le séchage et réduisent les tâches et les films d'eau. L'eau glisse sur la vaisselle et ne forme pas de gouttelettes qui s'accrochent et qui laissent des tâches sur les ustensiles.

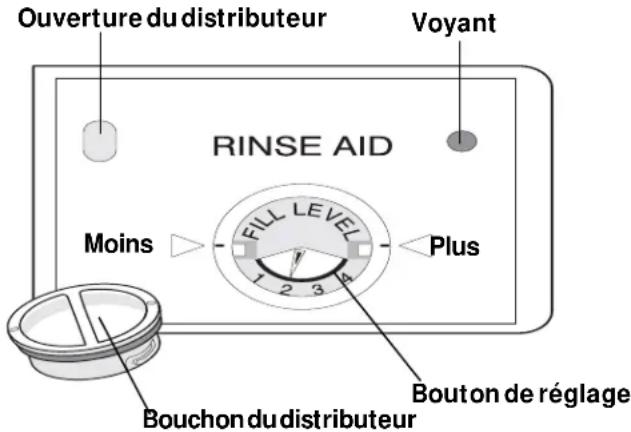

Un distributeur situé à côté du réservoir à détergent, verse automatiquement la quantité requise de produit de rincegage durant le rinçage final. En cas de problème de tâche ou de séchage, augmenter la quantité de produit de rincegage en tournant le bouton vers un chiffre plus élevé. Le bouton est situé sous le bouchon du distributeur. Le voyant est souvent allumé quand le distributeur est plein et s'éclaircit quand il est presque vide. Sur les modèles dotés d'une fenêtre STATUS (état), LO (bas) apparaît en fin de cycle indiquant qu'il est temps de procéder au remplissage.

Pour ajouter du liquide de rinçage, faire tourner le bouchon du distributeur d'un quart de tour dans le sens inverse des aiguilles d'une montre et tirer. Verser le produit de rinçage jusqu'à ce que le liquide atteigne le niveau de remplissage indiqué. Remettre le bouchon.

Ne pas dépasser le niveau de remplissage car cela provoquerait un trop-plein de mousse. En cas de débordement de liquide, essuyer avec un chiffon mouillé.

Le distributeur contient une quantité suffisante de liquide pour effectuer 35 à 140 lavages selon les options choisies.

Pression de l'eau

La conduite d'eau chaude doit fournir au lave-vaiselle une pression entre 20 et 120 livres par pouce carré.

Il peut se produire une baisse de pression de l'eau quand la machine à laver le linge ou les douches fonctionnent. Attendre que la consommation d'eau diminue avant de démarrer le lave-vaiselle.

Température de l'eau

De l'eau chaude est nécessaire pour un lavage et un séchage de qualité. L'eau PENÉTRANT dans le lave-vaisselle doit être au moins à 49°C (120°F) pour obtenir des résultats satisfaisants.

Pour vérifier la température de l'eau PENÉTRANT dans le lave-vaisselle:

• Ouvrir le robinet d'eau chaude le plus proche du lavevaisselle pendant plusieurs minutes de manière à purger l'eau froide de la canalisation.
• Placer un thermomètre à bonbon ou à viande dans le courant d'eau pour vérifier la température.
• Si la température est inférieure à 49°C (120°F), faire augmenter le réglage du thermostat du chauffe-eau par une personne qualifiée.

Important: Avant de démarrer un cycle, faire couler l'eau chaude pour purger l'eau froide de la canalisation.

L'option de séchage à chaud HEAT DRY, combinée à un agent de rinçage, améliorera les performances de séchage de votre lave-vaisselle. La consommation d'énergie nécessaire à l'utilisation de l'option de séchage à chaud HEAT DRY sera de quelques cents par cycle. Vous pouvez désirer de ne pas utiliser l'option de séchage à chaud HEAT DRY. Cependant, certains articles de votre vaisselle ne seront pas tout à fait secs à la fin du cycle.

Risques de brûlure

Laissez refroidir l'objet chauffant avant de nettoyer l'intérieur.

Dans le cas contraire, il pourrait en résulter des brûlures.

Exterieur—Nettoyez l'extérieur de la porte avec une éponge ou une lavette et une solution d'eau savonneuse, tiède. Rincez ensuite avec de l'eau propre et essuyez avec un chiffon sec. N'utilisez pas de produits de nettoyage abrasifs.

Intérieur—L'intérieur du lave-vaiselle est auto-nettoyant en usage normal. Au besoin, nettoyez le pourtour du joint d'étanchéité de la

cuve aucun chiffon humide.

Une trappe de verre située au centre du filtre est conçue pour recueillir les bris de verre, les pailles, les os et les noyaux. Pour retirer les articles de la trappe, saisissez la poignée, rotatez, soulevez, videz et replacez.

Trop-plein empêche le lave-vaisselle de trop se remplir. Il est situé dans le coin avant gauche de la cuve.

• Nettoyez occasionnellement avec un nettoyant domestique contenant du vinaigre ou un javelisant pour dissoudre toute accumulation. Le trop-plein doit pouvoir se soulever facilement d'un pouce. S'il ne fonctionne pas facilement, soulevez-le et nettoyez le dessous.

Entretien du tuyau de ventilation de vidange

Si un tuyau de ventilation de vidange est installé pour votre lave-vaiselle encastré, assurez-vous qu’il est propre de manière à ce que le lave-vaiselle puisse vidanger correctement. Un tuyau de ventilation de vidange est monté habituellement sur le dessus du comptoir et peut être inspecté en enlevant le bouchon. Ceci ne fait pas partie de votre lave-vaiselle et n’est pas couvert par la garantie.

Remarque

L'eau dure peut causer une accumulation de calcaire à l'intérieur du lave-vaisselle.

Protection hivernale

Un lave-vaiselle laissé à un endroit non chauffé doit être protégé du gel. Demandez à une personne qualifiée de faire ce qui suit:

Débrancher les services d'alimentation:

1. Fermez le courant électrique au lave-vaiselle à la source d'alimentation en déjouant les fusibles ou fermant le disjoncteur de circuit.
2. Fermez l'alimentation d'eau.
3. Placez un récipient sous le robinet d'arrivée d'eau. Débranchez la canalisation d'eau du robinet d'arrivée d'eau et vidangez dans le récipient.
4. Déconnectez le tuyau de vidange de la pompe et vidangez l'eau dans le récipient.

Risques de dommages matériels

Des températures de gel peuvent provoquer des fuites de conduites d'eau. Assurez-vous que toutes les conduites d'eau au lave-vaiselle et ses canalisations internes sont protégées. Dans le cas contraire, il pourrait résulter des dommages matériels.

Remarque

Voir instructions d'installation pour de plus amples informations

Pour rétablir le service:

1. Rebranche l'eau, le tuyau de vidange et le courant électrique.
2. Ouvrez l'eau et le courant électrique.
3. Remplir les deux distributeurs de détergent et faire fonctionner le lave-vaisselle en cycle HEAVY WASH.
4. Vérifiez les connexions pour assurer qu'elles sont dénuées de fuite.

Solutions aux problemes USUELS

Avant de faire appel à un technicien, consultez la liste qui suit. Cela peut vous épargner du temps et de l'argent. Cette liste porte sur des problèmes d'utilisation courante qui ne sont causés ni par un défaut de fabrication ni par un matériel défectueux de votre lave-vaisselle.

La vase n'est pas propre

• Choisir un cycle qui permet un temps de lavage plus long.
• Se reporter au chapitre sur le chargement des paniers et aux techniques correctes de chargement. Évitez d'accélérer les ustensiles.
• La pression d'eau de votre maison peut être trop BASSE. Elle doit être comprise entre 20 et 120 livres par pouce carré.
• Vérifier la température de l'eau rentrante. Elle devrait être d'au moins 49°C (120^). (Voir Facteurs affectant le rendement.)
• Vérifier la température de l'eau. Si l'eau est très dure, il peut être nécessaire d'installer un adoucisseur d'eau. (Voir Dosage du détergent.)
• Utiliser un détergent qui n'a pas pris l'humidité. S'assurer que l'entonnoir du panier supérieur n'est pas bouché.
• S'assurer qu'aucun objet n'empêche le mouvement rotatif des bras de lavage.

Vaisselle qui ne s'est pas

• Sélectionner l'option séchage à chaud.
• S'assurer que le distributeur de produit de rinçage est plein.
• Augmenter la quantité de produit de rinceage. (Voir Produit de rinceage.)
• Vérifier la température de l'eau entrante. Assurez-vous qu'elle est d'au moins 49°C (120^). S'assurer que le chargement est effectué correctement. Évitez d'accélérer les ustensiles.
• Les objets en plastique peuvent requérir un séchage manuel.
• Les verres à fond concave peuvent recueillir de l'eau.

Taches ou pellicules blanchâtres sur la verrerie et les assiettes

• Vérifier la dureté de l'eau. Pour de l'eau très dure, il peut être nécessaire d'installer un adoucisseur d'eau. (Voir Dosage du détergent.)
• La température de l'eau peut être trop BASSE. Éviter les températures trop hautes ou trop basses. (Voir Facteurs affectant le rendement.)
• Evitez de surcharger ou de charger incorpactement le lave-vaiselle. (Voir Préparation et chargement de la vaisselle.)
• Utiliser du détergent qui n'a pas pris l'humidité et qui est neuf. Un détergent trop humide peut être inefficace.
• S'assurer que le distributeur de produit de rinçage est plein.
• Vérifier qu'une quantité ajustée de détergent est utilisée en rapport avec le cycle sélectionné. (Voir Distributeur de détergent.)
• La pression de l'eau de votre maison peut être trop BASSE. Elle doit être d'au moins 20 à 120 livres par pouce carré.

Vaisselle ébréchée

• Charger le lave-vaisse avec soin et ne pas surcharger. (Voir Préparation et chargement de la vaisselle.)
• Placer les ustensiles fragiles dans le panier supérieur.
• Pour plus de sécurité, placer les verres contre les tiges du panier supérieur et non sur les tiges.
• Charger les ustensiles de telle sorte qu'ils ne remuent pas librement quand on tire ou sort le panier. Faire coulisser les paniers lentement dans les deux sens.
• S'assurer que les grands verres et les verres à pied ne touchent pas le haut de la cuve quand le panier est dans la cuve.
• La porcelaine ancienne et le cristal doivent être lavés à la main.

Vaissette tachée ou décolorée

Le thé ou le café peuvent tâcher les tasses. Pour retirer les tâches, les laver à la main dans une solution composée de 120ml (1/2 tasse) d'eau de Javel et d'un litre d'eau tiède. Rincer à fond. - Des dépôts de fer dans l'eau peuvent causer un film jaune ou marron. Installer un filtre spécial dans la canalisation peut résoudre ce problème. (Voir Enlever les taches et pellicules.) - Les ustensiles en aluminium peuvent laisser des traces grises/noires lorsqu'ils sont frottés contre d'autres ustensiles. Charger correctement les paniers.

• Certaines nourritures très acides peuvent entraîner une décoloration d'ustensiles en acier inoxydable ou en plastique si la vaisselle reste longtemps dans le lave-vaiselle. Utilisez RINSE ONLY ou rincez à la main si vous ne mettez pas immédiatement le lave-vaiselle en marche.
• Mélanger des ustensiles en acier inoxydable et les ustensiles en argent dans le même panier peut ternir les lames en acier inoxydable. En règle générale, évitez de mélanger l'acier et l'argent.

Pelliculé blanchâtre

L'utilisation d'une trop grande quantité de détergent dans de l'eau douce ou adoucie provoque cette pellicule qui ne peut être enlevée. - Ajuster la quantité de détergent d'après la durée de l'eau (Vérifier Dosage du détergent). - Abaisser la température. Utiliser l'option séchage à froid.

Détail du detergent restant dans les réservoirs

• Le détergent peut être neuf. Le jeter et utiliser du détergent neuf.
• S'assurer que l'eau peut atteindre le distributeur.
• Vérifier que le cycle est terminé.
• Vérifier que les ustensiles n'empêchent pas le distributeur de détergent de s'ouvrir.

Fuite du lave-vaisse

• Utiliser uniquement un détergent neuf conçu pour les lave-vaisselles automatiques. Mesurer le détergent avec soin. Essayer une marque différente.
• Renverser du produit de rinçage peut créer un excès de mousse et provoquer un débordement. Essuyer tout liquide renversé avec un chiffon mouillé.
• Vérifier que le lave-vaisse est de niveau. (Voir Instructions d'installation.)

Les bruits de fonctionnement normal que vous entendez

• Les bruits normaux comprennent le remplissage, la circulation d'eau et le bruit du moteur. Voir Bruits Normal de Fonctionnement pg 3.
• Il y a un changement notable de bruit quand le lavage passe du bras de lavage inférieur au bras central. Cela est normal car chaque bras de lavage a son propre bruit.
• Il est normal pour un lave-vaisselle d'avoir une pause (pas de bruit) quand le lavage passe du bras inférieur au bras central.

Eau dans le fond de la cuve

• Si de l'eau reste au fond de la cuve après que le cycle soit terminé, ce n'est pas normal. Dans ce cas, le lave-vaisseau ne vidange pas correctement. (Voir la rubrique Le lave-vaisseau ne vidange pas correctement.)

Le lave-vaisseau ne fonctionne pas

• Vérifier que le disjoncteur est bien mis ou que les fusibles n'ont pas sauté. S'assurer que l'alimentation d'eau est ouverte.
• Vérifier que le cycle est correctement déterminé. (Voir instructions de fonctionnement.)
• Vérifier que le lave-vaisselle n'est pas réglé pour un démarrage retardé. S'assurer que la porte est fermée à fond.

Le lave-vaisselle ne vidange pas correctement

• Si le lave-vaisselle a un broyeur d'aliment, s'assurer que le broyeur est vide.
• Vérifier que le bouchon d'arrêt a été enlevé à l'intérieur du broyeur d'aliment.
• Vérifier que le boyau de drainage n'est pas enroulé.
• S'assurer que le cycle est terminé et non en pause.

Le cycle dure longtemps

• Est-ce que le cycle comporte un retard de chauffage d'eau?
• Est-ce que l'option démarrage retardé a été sélectionnée?
• L'option de désinfection a-t-elle été sélectionnée?

Le lave-vaisselle ne se remplit pas

• L'alimentation en eau est-elle ouverte?
• Est-ce que la protection de débordement se déplace librement du haut vers le bas? (Voir la section Protection de débordement.)

Le lave-vaisselle a une odeur

• La vaisselle sale laissée dans le lave-vaiselle trop longtemps peut avoir une odeur. Utiliser le cycle RINSE ONLY.
• Il y a une odeur de neuf quand il vient d’être installé. C’est normal.
• Vérifier que le lave-vaisse vidange correctement. (Voir Le lave-vaisse ne vidange pas correctement.)

Taches à l'intérieur de la cuve

• Laver de grandes quantités de vaisselle avec des dépôts de tomates peut causer un aspect rose/orange. Ceci n’affecte pas le rendement et disparaîtra progressivement au cours du temps. Un pré-rince et l’utilisation du cycle RINSE ONLY réduira l’apparition des tâches. L’utilisation de l’option séchage à froid diminuera également l’apparition des tâches.

Enlever les tâches et les pellicules

De l'eau dure peut provoquer des dépôts de calcaire qui s'accumulent à l'intérieur du lave-vaisselle. Les assiettes et les verres peuvent aussi avoir des tâches et des péllicules pour un certain nombre de raisons (Voir Taches et péllicules blanchâtres sur la verrerie et les assiettes). Pour enlever les dépôts, tâches et péllicules, nettoyer en utilisant les indications suivantes:

1. Charger les assiettes et les verres de manière normale. Ne pas mettre des ustensiles en métal ou de l'argenterie.
2. Ne pas mettre de détergent.
3. Sélectionner le cycle NORMAL WASH. Fermer la porte à fond. Enfoncer le bouton START/CANCEL.
4. Permettre au lave-vaisselle de fonctionner jusqu'à ce qu'il démarre le second remplissage d'eau (environ 10 minutes).
5. Débloquer, ouvrir la porte et verser 2 tasses de vinaigre blanc dans le fond du lave-vaisselle.
6. Fermer la porte à fond et laisser le cycle se terminer.

Remarque

Si ces conditions persistent, une installation d'adoucisseur d'eau peut être nécessaire.

Pour personnaliser votre lave-vaisselle afin qu'il corresponde à vos éléments de cuisine:

• Il vous faut un kit d'habillage.
• Consulter l'étape 10 des instructions d'installation accompagnant votre lave-vaiselle pour de plus amples informations.

Garantie

Votre appareil est couvert par une garantie limitée d'un an. Pendant un an à partir de la date d'achat originale, Electrolux assume les coûts des réparations ou du remplacement des pièces de cet appareil qui présente un défaut de fabrication ou de matériel, si cet appareil est installé, utilisé et entretenu selon les instructions fournies avec celui-ci.

Cette garantie ne couvre pas ce qui suit :

1. Les produits dont le numéro de série original a été enlevé, modifié ou qui n'est pas facilement déterminable.
2. Les produits qui ont été transférés de leur propriété initiale à une autre partie ou qui ne sont plus aux États-Unis ou au Canada.
3. La rouille à l'intérieur ou à l'extérieur de l'appareil.
4. Les produits vendus « tels quels » ne sont pas couverts par cette garantie.
5. Les aliments perdus en raison de pannes du réfrigérateur ou du congélateur.
6. Les produits utilisés dans les établissements commerciaux.
7. Les appels de service qui ne concernent pas un malfonctionnement, un défaut de fabrication ou un vice de matériel ou pour les appareils qui ne font pas l'objet d'un usage domestique ou qui ne sont pas utilisés conformément aux instructions fournies.
8. Les appels de service pour vérifier l'installation de votre appareil ou pour obtenir des instructions sur la façon d'utiliser votre appareil.
9. Les frais qui rendent l'appareil accessible pour une réparation, par exemple enlever des garnitures, les armoires, les étagères, etc. qui ne faisaient pas partie de l'appareil lorsqu'il a quitté l'usine.
10. Les appels de service au sujet de la réparation ou du remplacement des ampoules, des filtres à air, des filtres à eau, d'autre matériel ou des boutons, poignées ou autres pièces esthétiques.
11. Les frais supplémentaires, y compris, sans s'y limiter, les appels de service après les heures normales de bureau, le week-end ou les jours fériés, les droits et péages, les frais de conveyage ou les frais de déplacement pour les appels de service dans des endroits isolés, notamment l'État de l'Alaska.
12. Les dommages causés au fin de l'appareil ou à la maison pendant l'installation, y compris, sans s'y limiter, aux planchers, aux armoires, aux murs, etc.
13. Les dommages causés par : des réparations faites par des techniciens non autorisés ; l'utilisation de pièces autres que les pièces Electrolux d'origine qui n'ont pas été obtenues par l'entremise d'un réparateur autorisé ; ou les causes étrangères comme l'abus, l'alimentation électrique inadéquate ou les cas de force majeure.

Avis de non-responsabilité sur les garanties implicites; limitations des recours

L'UNIQUE RECOURS DU CLIENT EN VERTU DE CETTE GARANTIE LIMITEE EST LA RÉPARATION OU LE

REEMPLACEMENT DU PRODUIT COMME DECRIT PRECEDEMMENT. LES DEMANDES BASEES SUR DES

GARANTIES IMPLICITITES, Y COMPRIS LES GARANTIES IMPLICITITES, DE QUALITE MARCHANDEET D'ADAPTATION A

UN USAGE PARTICULARS ON LIMITES A AUMOINS UN AN OUALA PERIODE LA PLUS COURTE PERMISE PAR LA

LOI. ELECTROLUX NE SERA PAS TENUE RESPONSABLE DES DOMMAGES DIRECTS OUTINDIRECTS NI DES

DOMMAGES MATERIELS ET DES DEPENSES IMPREVUES RÉSULTANT D'UNE VIOLATION DE CETTE GARANTIE

ECRITE OUDE TOUTE AUTRE GARANTIE IMPLICITE. CERTAINSETATSET CERTAINES PROVINCES NE PERMETTENT

PAS DE RESTRICTION OU D'EXEMPPTION SUR LES DOMMAGES DIRECTS OU INDIRECTS OU DE RESTRICTION SUR

LES GARANTIES IMPLICITES. DANS CE CAS. CES RESTRICTIONS OU EXEMPTIONS POURRAIENT NE PASETRE

APPLICABLES. CETTE GARANTIE ECRITE VOUS PROCURE DES DROITS LEGAUX SPECIFIQUES. IL SE PEUT QUE

VOUS AYEZ D'AUTRES DROITS QUI VARIENT SELON L'ETAT OU LA PROVINCE.

Si vous avez besoin d'une réparation

Conservez votre reçu, votre bon de livraison ou une autre preuve valide de paiement pour établir la période de la garantie.

Dans le cas où vous devriez faire appel aux services d'un technicien autorisé. Si une réparation doit être effectuée, veuillez obtenir et conserver tous les reçus.

Le service auquel vous avez recours en vertu de cette garantie doit être obtenu en communiquant avec Electrolux à

L'adresse aux numéros de téléphone indiqués ci-dessous.

Cette garantie est valide qu'aux États-Unis et au Canada. Aux États-Unis, votre appareil est garanti par Electrolux Major Appliances

North America, une division de Electrolux Home Products, Inc. Au Canada, YOUR appareil est garanti par Electrolux Canada Corp.

Personne n'est autorisé à modifier ou à ajouter aux obligations contenues dans cette garantie. Les obligations de cette garantie

concernant la réparation et les pièces doivent être remplies par Electrolux ou par une compétente de réparation autorisée. Les

caractéristiques et spécifications décrites ou illustrées peuvent être modifiées sans préavis.

ETATS-UNIS

1.800.944.9044
