MK380 - Outil de coupe HUSQVARNA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de broyage pour tondeuse autoportée
Marque	HUSQVARNA
Modèle	MK380
Composants fournis	Plaque de broyeuse, lames de broyeuse (2), boulon de montage, rondelle, écrou frein, écrou à oreilles
Lames	Lames de broyeuse spécifiques, bord arrêté vers le carter
Boulon de lame	Traité thermiquement, catégorie 8 (identifié par six lignes sur la tête)
Couple de serrage des boulons de lame	30-35 ft-lb (41-47 N·m)
Installation du boulon de montage	À travers la chicane du carter, serré à fond
Installation de la plaque de broyeuse	Accrocher sur boulon de montage et crochets de patte, fixer avec rondelle et écrou à oreilles
Utilisation	Moteur en grande vitesse pour meilleur fonctionnement
Hauteur de coupe recommandée	Couper uniquement le tiers supérieur de l'herbe
Entretien et nettoyage	Nettoyer sous le carter après chaque utilisation pour éviter l'accumulation d'herbe
Sécurité	Ne pas enlever le déflecteur de décharge ; soulever et tenir lors de l'installation
Conversion décharge/ramassage	Enlever la plaque de broyeuse ; inutile de changer les lames
Tonte par temps humide	Éviter ; l'herbe mouillée forme des masses réduisant l'efficacité du broyage
Direction de tonte	Alterner nord-sud et est-ouest chaque semaine
Pièces de rechange disponibles	Voir liste dans la notice : lame, couverture, boulons, rondelles, écrou à oreilles

FOIRE AUX QUESTIONS - MK380 HUSQVARNA

Comment installer le kit de broyage MK380 sur ma tondeuse ?

Soulevez le carter en position haute. Enlevez les boulons de lame d'origine. Installez les lames de broyeuse avec le bord arrêté vers le carter. Serrez les boulons à 30-35 ft-lb. Fixez le boulon de montage à travers la chicane, puis accrochez la plaque de broyeuse et serrez l'écrou à oreilles.

Puis-je utiliser les lames de broyeuse pour la décharge normale ?

Oui, les lames de broyeuse conviennent aussi à la décharge et au ramassage. Vous n'avez pas besoin de changer les lames pour ces modes.

Quel couple de serrage pour les boulons de lame ?

Serrez les boulons à 30-35 pieds par livre (41-47 N·m). Les boulons sont traités thermiquement catégorie 8 (six lignes sur la tête).

Comment nettoyer sous le carter après tonte ?

Après chaque utilisation, nettoyez le dessous du carter pour éviter l'accumulation d'herbe et de débris, ce qui optimise le broyage.

Quelle hauteur de coupe recommandez-vous pour le broyage ?

Réglez la hauteur pour couper seulement le tiers supérieur de l'herbe. Pour une herbe haute, réduisez la largeur de coupe et tondez lentement.

Puis-je tondre quand l'herbe est mouillée ?

Non, évitez de tondre l'herbe mouillée car elle forme des masses qui nuisent à l'action de broyage. Tondre en début d'après-midi quand l'herbe est sèche.

Comment convertir du ramasse-herbe à la décharge ?

Enlevez simplement la plaque de broyeuse. Les lames de broyeuse fonctionnent aussi en décharge. Vous pouvez alors installer l'accessoire de ramasse-herbe en option.

Où trouver les pièces de rechange du kit MK380 ?

La notice inclut une liste de pièces avec références : lame (532134998), couverture (532132803), boulon H (874930620), écrou frein (873930600), rondelle (819132016), rondelle frein (810040600), écrou à oreilles (532135651). Commandez auprès de votre revendeur Husqvarna.

Dois-je changer la direction de tonte chaque semaine ?

Oui, pour éviter le compactage de l'herbe et améliorer la répartition des nutriments, tondez une semaine nord-sud et la suivante est-ouest.

Que faire si l'herbe coupée reste visible après broyage ?

Certaines variétés de gazon peuvent nécessiter une seconde tonte perpendiculaire à la première pour mieux cacher l'herbe coupée.

MODE D'EMPLOI MK380 HUSQVARNA

(1) Plaque de broyeuse (2) Lames de broyeuse (1) Boulon de montage (1) Rondelle (1) Écrou frein (1) Écrou à oreilles

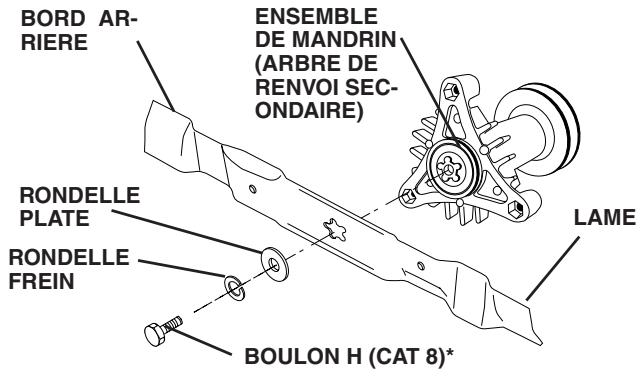

Reemplacer les LAMES de tondeuse (voir fig. 1)

• Soulevez la tondeuse à la position la plus haute pour permettre l'accès aux lames.
• Enlevez les boulons H, les rondelles freins, et les rondelles plates qui fixent les lames.
• Installez les lames de broyeuse avec le bord arrêté vers le carter comme montré.
• Remontez les boulons H, les rondelles freins, et les rondelles plates dans l'ordre précis comme montré.
• Serrez les boulons à fond (30-35 pieds par livre ou 41-47 N/m).

IMPORTANT: LE BOULON DE LAME ESTTRAITE DE CHALEUR A CAT. 8.

*UN BOULON TRAITE DE CHALEUR A CAT. 8 PEUT ETRE IDENTIFIÉ PAR LES SIX LIGNES SUR LA TETE DE BOULON.

FIG. 1

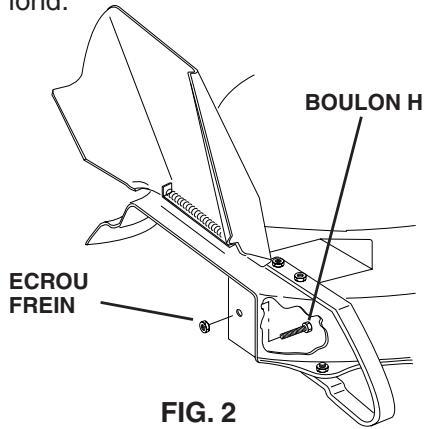

Installer le BOULON de montage (voir fig. 2)

• Soulevez votre carter de tondeuse de tracteur à la position plus haute.
• Installez le boulon de montage et l'écrou frein à travers la chicane de carter de tondeuse comme montré et serrez à fond.

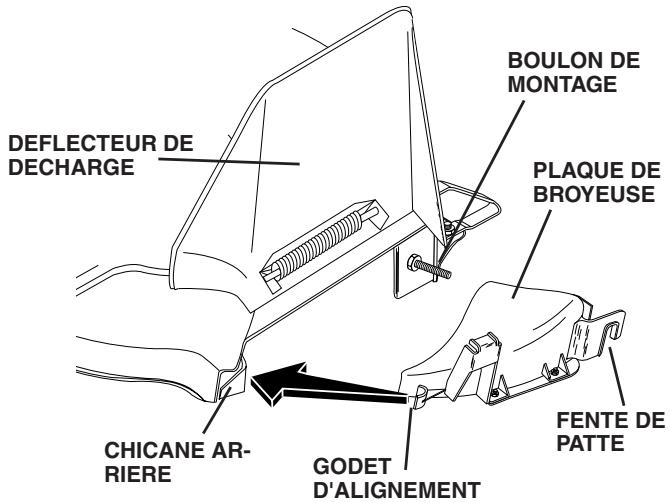

Installer la PLAQUE de broyeuse

ATTENTION: N'enlevez pas le déflecteur de décharge de la tondeuse. Soulevez et tenez le déflecteur quand vous attachez la plaque de broyeuse et le permettez de reposer sur la plaque pendant l'utilisation.

• Soulevez et tenez le déflecteur de décharge dans une position droite.
• Posez le godet d'alignement par-dessus la chicane arrêté.

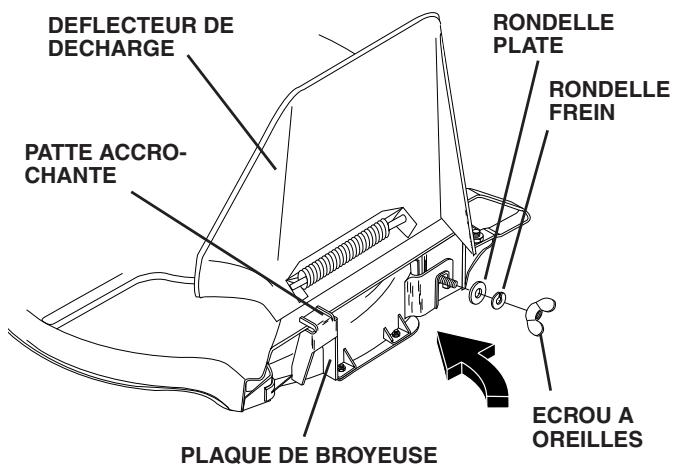

• Pivotez de devant la plaque de broyeuse et l'accrochez sur le boulon de montage. Assurez-vous d'accrocher les crochets de patte sur le haut de l'ouverture du carter. Montez la rondelle plate, la rondelle frein et l'écrou à oreilles au boulon de montage et serrez à fond.

FIG. 3

FIG. 4

Pour convertir du ramasse-herbe a la decharge

Enlevez simplement la plaque de broyeuse et entrez dans un endroit sûr. Votre tondeuse est maintenant prête pour la décharge ou l'installation de l'accessoire de ramasse-herbe facultatif.

REMARQUE: Ce n'est pas nécessaire de changer les lames. Les lames de broyeuse sont faites pour la décharge et le ramassage.

Conseils de la TONTE broyeuse

IMPORTANT: POUR LE MEILLEUR FONCTIONNEMENT, MAINTENEZ LE CARTER DE TONDEUSE EXEMPT DE L'ACCUMULATION DE L'HERBE ET DEBRIS. NETTOYEZ EN DESSOUS LE CARTER DE TONDEUSE APRES CHAQUE UTILISATION.

• La lame de broyeuse spéciale recoupera beaucoup de fois l'herbe coupée pour la faire plus petite. L'herbe coupée sera distribuée partout dans la pelouse. L'herbe coupée qui a été recoupée par la broyeuse est biodégradable. Cette action donnera à la pelouse des substances nutritives. Pour le meilleur fonctionnement des lames, la vitesse du moteur (lame) doit être maintenue en la position de grande vitesse.
• Ne tondez pas la pelouse quand l'herbe est mouillée. L'herbe mouillée formera des masses d'herbe coupée qui génèrent l'action de la broyeuse. Le meilleur temps de tondre est au début de l'après-midi. La pelouse doit être sèche à cette heure et la zone coupée ne sera pas exposée à la lumière directe du soleil.

FIG. 5

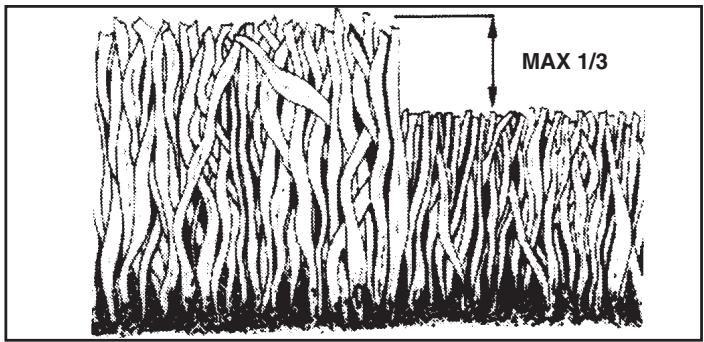

• Pour la meilleure coupe, ajustez la hauteur de coupe de tondeuse afin que la tondeuse coupe seulement le tiers du haut de l'herbe (Voir Fig. 5). Pour la tonte de broyeuse grosse, réduisez la largeur de coupe et tondez lentement.
• Des variétés certaines de gazon peuvent exiger que le terrain soit broyé une deuxième fois pour cacher l'herbe coupée. Quand vous faites la coupe, tondez perpendiculaire à ou en travers la première coupe.
• Ne tondez pas en même chemin une fois par semaine dans une direction nord-sud et la prochaine semaine dans une direction est-ouest.

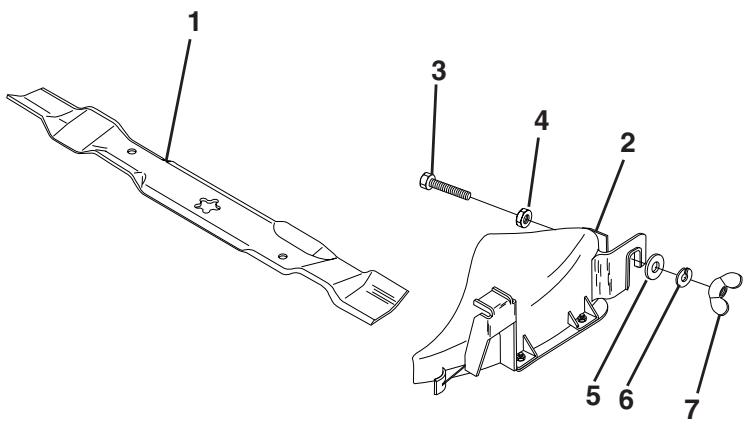

NO. de modèle MK380, NO. de modèle 954 04 04-31

POUR LA REFERENCE D'AVENIR ET LE COMMANDANT DES PIECES DE RECHANGE, GARDEZ CETTE FEUILLE DES DIRECTIVES AVEC VOTRE MANUEL DE PROPRIETAIRE DE TRACTEUR.

NO. NO.

DE DE

REF. PIECE

1 532134998 2 532132803 3 874930620 4 873930600 5 819132016 6 810040600 7 532135651 532135418

Description

Lame de broyeuse Couverture de broyeuse Boulon H 3/8-16 x 1-1/4 Ecrou frein 3/8-16 Rondelle 13/32 x 1-1/4 x 16 Ja. Rondelle frein 3/8 Ecrou a oreilles Feuille des directives
