| Caractéristiques | Détails |
|---|---|
| Type de produit | Déshumidificateur |
| Capacité d'extraction | 50 pintes par jour |
| Réservoir d'eau | Réservoir de 14 litres |
| Dimensions | 38,1 x 28,0 x 62,2 cm |
| Poids | 16,3 kg |
| Niveau sonore | 48 dB |
| Température de fonctionnement | 5 à 32 °C |
| Fonctionnement automatique | Oui, avec hygrostat intégré |
| Filtre | Filtre à air lavable |
| Mode de drainage | Drainage continu possible |
| Sécurité | Arrêt automatique lorsque le réservoir est plein |
| Garantie | 2 ans |
| Utilisation recommandée | Espaces jusqu'à 150 m² |
| Consommation énergétique | 450 W |
FOIRE AUX QUESTIONS - FAD504TDDW FRIGIDAIRE
Questions des utilisateurs sur FAD504TDDW FRIGIDAIRE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Déshumidificateur au format PDF gratuitement ! Retrouvez votre notice FAD504TDDW - FRIGIDAIRE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil FAD504TDDW de la marque FRIGIDAIRE.
MODE D'EMPLOI FAD504TDDW FRIGIDAIRE
www.frigidaire.com USA 1-800-944-9044 www.frigidaire.ca Canada 1-800-265-83522020266A0107 (June 2009) Sommaire Tout sur L’utilisation et L’entretien de votre Déshumidificateur Emplacement

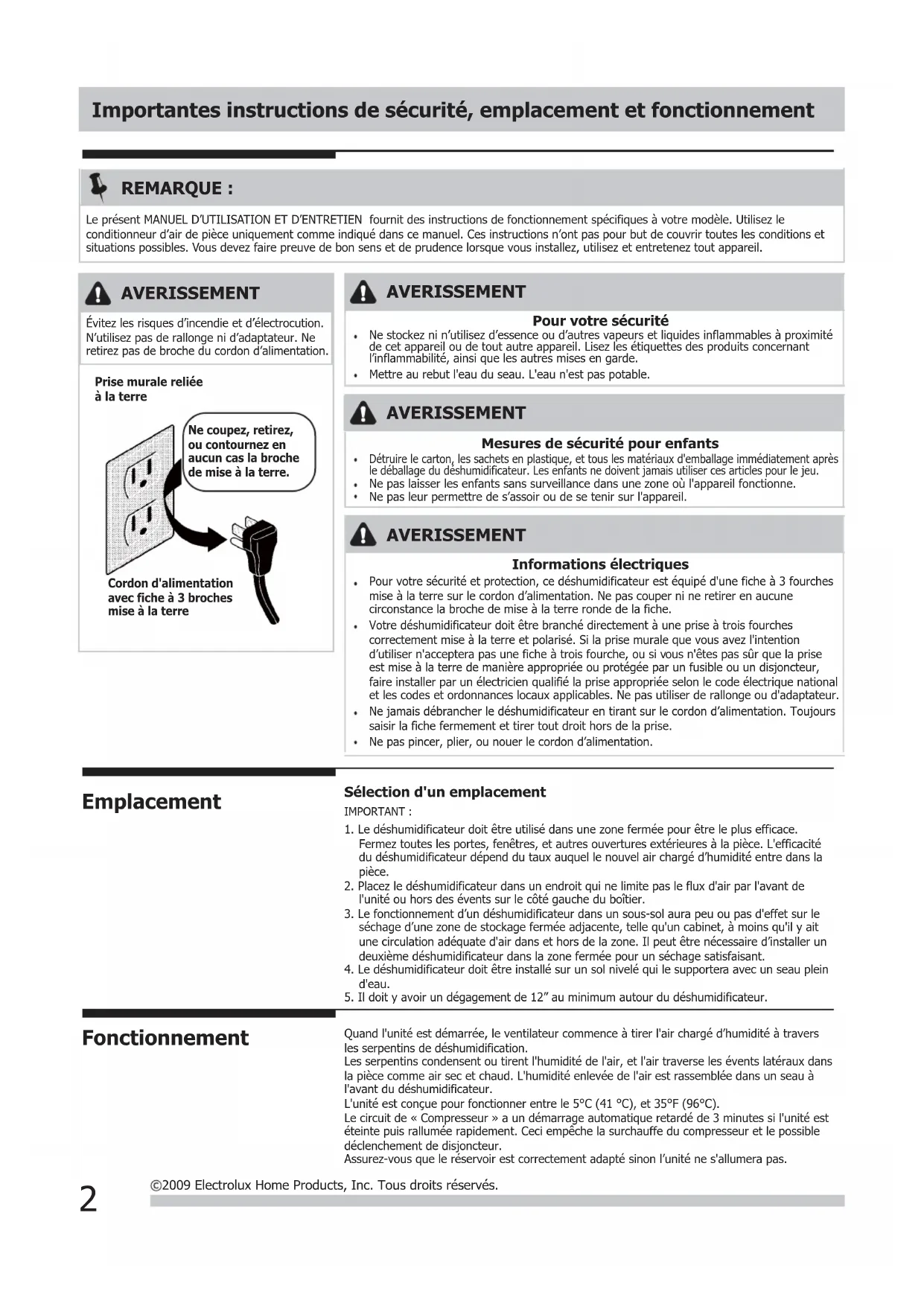

3-7Instructions de fonctionnement .............................Importantes instructions de sécurité, emplacement et fonctionnement

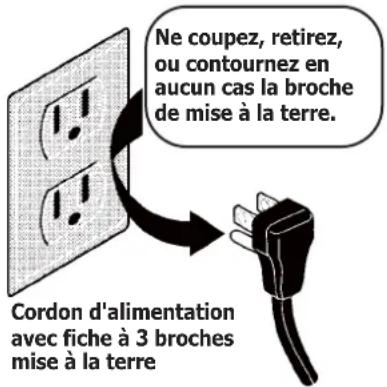

2009 Electrolux Home Products, Inc. Tous droits réservés. AVERISSEMENT Mesures de sécurité pour enfants Détruire le carton, les sachets en plastique, et tous les matériaux d'emballage immédiatement après le déballage du déshumidificateur. Les enfants ne doivent jamais utiliser ces articles pour le jeu.Ne pas laisser les enfants sans surveillance dans une zone où l'appareil fonctionne.Ne pas leur permettre de s’assoir ou de se tenir sur l'appareil.Cordon d'alimentation avec fiche à 3 broches mise à la terrePrise murale reliée à la terreNe coupez, retirez, ou contournez en aucun cas la broche de mise à la terre. AVERISSEMENT Évitez les risques d’incendie et d’électrocution. N’utilisez pas de rallonge ni d’adaptateur. Ne retirez pas de broche du cordon d’alimentation. REMARQUE : Le présent MANUEL D’UTILISATION ET D’ENTRETIEN fournit des instructions de fonctionnement spécifiques à votre modèle. Utilisez le conditionneur d’air de pièce uniquement comme indiqué dans ce manuel. Ces instructions n’ont pas pour but de couvrir toutes les conditions et situations possibles. Vous devez faire preuve de bon sens et de prudence lorsque vous installez, utilisez et entretenez tout appareil. 1. Le déshumidificateur doit être utilisé dans une zone fermée pour être le plus efficace.Fermez toutes les portes, fenêtres, et autres ouvertures extérieures à la pièce. L'efficacitédu déshumidificateur dépend du taux auquel le nouvel air chargé d’humidité entre dans la pièce.2. Placez le déshumidificateur dans un endroit qui ne limite pas le flux d'air par l'avant de l'unité ou hors des évents sur le côté gauche du boîtier.3. Le fonctionnement d’un déshumidificateur dans un sous-sol aura peu ou pas d'effet sur le séchage d’une zone de stockage fermée adjacente, telle qu'un cabinet, à moins qu'il y ait une circulation adéquate d'air dans et hors de la zone. Il peut être nécessaire d’installer un deuxième déshumidificateur dans la zone fermée pour un séchage satisfaisant.
4. Le déshumidificateur doit être installé sur un sol nivelé qui le supportera avec un seau plein
d'eau.5. Il doit y avoir un dégagement de 12” au minimum autour du déshumidificateur. Emplacement Sélection d'un emplacement IMPORTANT : Fonctionnement Quand l'unité est démarrée, le ventilateur commence à tirer l'air chargé d’humidité à traversles serpentins de déshumidification.Les serpentins condensent ou tirent l'humidité de l'air, et l'air traverse les évents latéraux dans la pièce comme air sec et chaud. L'humidité enlevée de l'air est rassemblée dans un seau à l'avant du déshumidificateur.L'unité est conçue pour fonctionner entre le 5°C (41 °C), et 35°F (96°C).Le circuit de « Compresseur » a un démarrage automatique retardé de 3 minutes si l'unité est éteinte puis rallumée rapidement. Ceci empêche la surchauffe du compresseur et le possible déclenchement de disjoncteur.Assurez-vous que le réservoir est correctement adapté sinon l’unité ne s'allumera pas.Pour votre sécurité et protection, ce déshumidificateur est équipé d'une fiche à 3 fourchesmise à la terre sur le cordon d’alimentation. Ne pas couper ni ne retirer en aucune circonstance la broche de mise à la terre ronde de la fiche.Votre déshumidificateur doit être branché directement à une prise à trois fourchescorrectement mise à la terre et polarisé. Si la prise murale que vous avez l'intention d’utiliser n'acceptera pas une fiche à trois fourche, ou si vous n'êtes pas sûr que la prise est mise à la terre de manière appropriée ou protégée par un fusible ou un disjoncteur,faire installer par un électricien qualifié la prise appropriée selon le code électrique national et les codes et ordonnances locaux applicables. Ne pas utiliser de rallonge ou d'adaptateur.Ne jamais débrancher le déshumidificateur en tirant sur le cordon d’alimentation. Toujourssaisir la fiche fermement et tirer tout droit hors de la prise. AVERISSEMENT Informations électriques Ne pas pincer, plier, ou nouer le cordon d’alimentation. AVERISSEMENT Pour votre sécurité Ne stockez ni n’utilisez d’essence ou d’autres vapeurs et liquides inflammables à proximitéde cet appareil ou de tout autre appareil. Lisez les étiquettes des produits concernant l’inflammabilité, ainsi que les autres mises en garde.Mettre au rebut l'eau du seau. L'eau n'est pas potable.Instructions de fonctionnement Instructions de fonctionnement
2009 Electrolux Home Products, Inc. Tous droits réservés. Laissez l'unité atteindre la température ambiante avant l’utilisation. Pour commencer à utiliser le déshumidificateur, procédez comme suit :

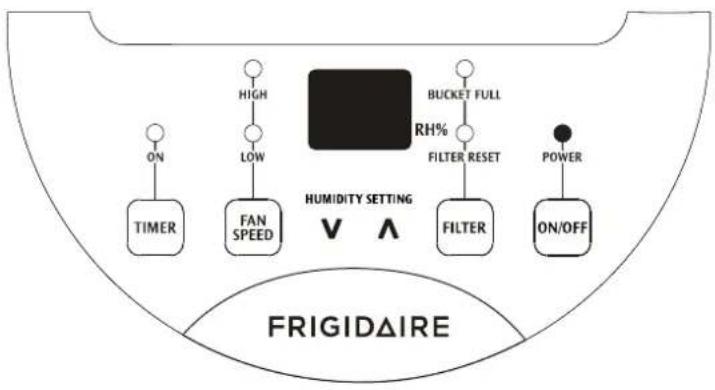

1. Branchez le cordon d’alimentation à une sortie C.A. de 115 volts correctement mise à la terre. Les indicateurs
d’ALIMENTATION s’allumeront.Si le voyant de “SEAU PLEIN” s’allume, retirez le seau et le réinstaller pour réinitialiser le commutateur de flotteur. REMARQUE : L'unité doit être droite pendant une heure avant l'opération. REMARQUE :

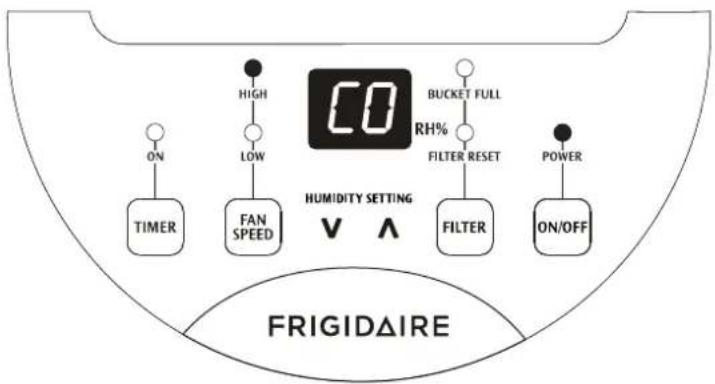

2. Pour allumer l'unité appuyez sur le bouton MARCHE/ARRÊT. L'unité fonctionnera dans le paramétrage d’usine de la

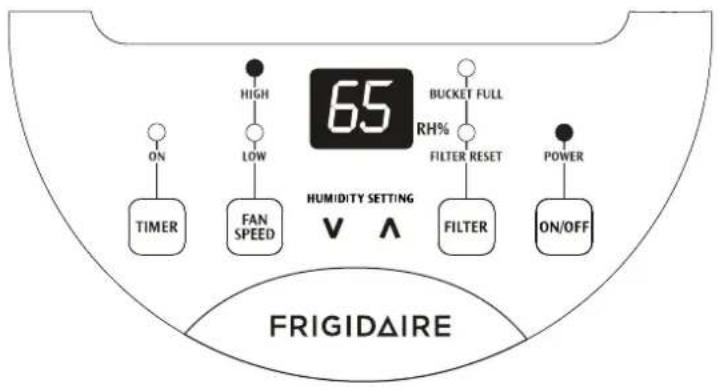

vitesse CONTINUE et élevée de ventilation. En mode continu l'unité affichera seulement CO et pas l'humidité de la pièce. Il est recommandé de laisser fonctionner l'unité en mode CONTINU pour les trois ou quatre premiers jours jusqu'à ce que les odeurs de transpiration et d'humidité aient disparu.4 Instructions de fonctionnement 2009 Electrolux Home Products, Inc. Tous droits réservés. Instructions de fonctionnement (suite) 4. Vous pouvez également utiliser le bouton FAN pour changer la vitesse de ventilation en HAUT ou BAS. Le voyant indiquera le paramétrage que vous avez choisi. Une vitesse de ventilation engendrera un retrait rapide.

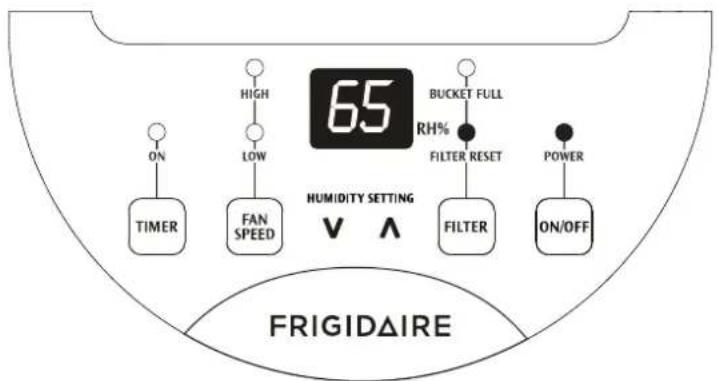

5. Le voyant RÉINITIALISATION DU FILTRE s’allumera après 250 heures de fonctionnement. À ce moment se reporter à la
section d’entretien et de nettoyage pour retirer et nettoyer le filtre. Une fois le filtre nettoyé, pour éteindre le voyant appuyez simplement le bouton FILTRE.

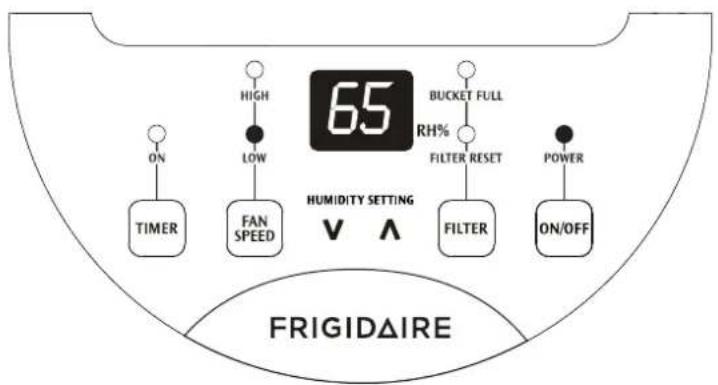

3. Après quelques jours quand l’humidité relative a diminué, appuyez sur les boutons HUMIDITÉ ou pour choisir une
valeur entre 35% à 85%, afin que la pièce soit maintenue à une concentration confortable. Appuyer sur les boutons ou changera la sélection d'humidité par incréments de 5%. Une fois l'humidité désirée définie, la mesure affichera l'humidité réelle de la pièce. Si à tout moment vous voulez retourner au mode CONTINU, appuyez sur le bouton HUMIDITÉ réduira l’humidité relative par incréments de 5% jusqu'à ce que l’écran affiche CO.5 2009 Electrolux Home Products, Inc. Tous droits réservés. Instructions de fonctionnement (suite)
1. Avant d'entrer dans le réglage de TEMPORISATEUR, l'indicateur d’alimentation doit être allumé pour s'assurer que
l’alimentation est fournie à l'unité.
2. Avant d’entrer le réglage de TEMPORISATEUR, assurez-vous d'abord qu’appuyer sur le bouton HUMIDITÉ ou
défini une humidité de pièce désirée. REMARUQE :
7. Pour arrêter l'unité, appuyez sur le bouton MARCHE/ARRÊT.

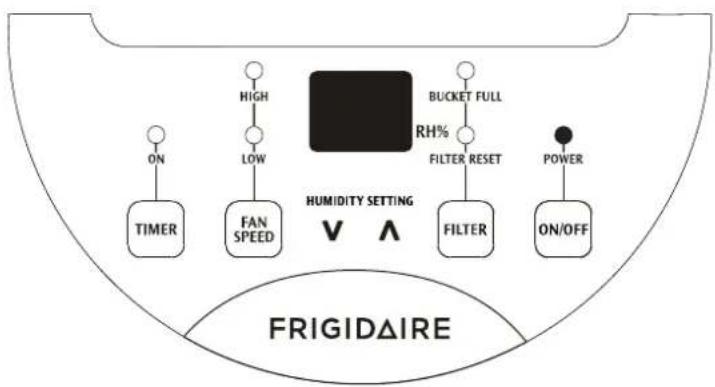

Tant que l'unité est branchée l'indicateur d’alimentation restera allumé. Seul le retrait de la fiche éteindra ce voyant. REMARUQE : Instructions de fonctionnement

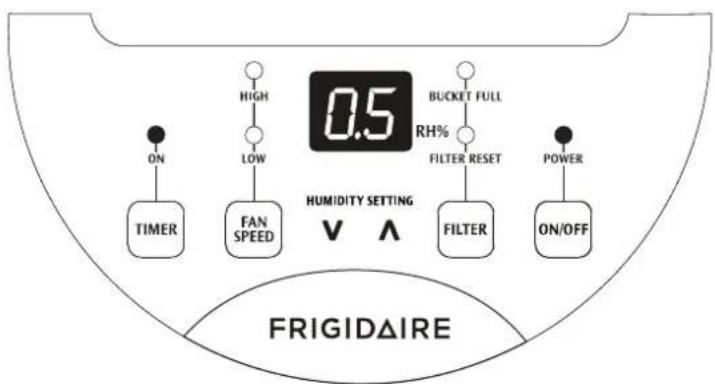

6. La fonction de TEMPORISATEUR permet un Démarrage ou Arrêt Programmé de l’unité avec une durée entre 0,5 heure à
24 heures. Si l'unité fonctionne alors l’activation du temporisateur éteindra l'unité après les heures définies (Arrêt Programmé). Si l'unité est éteinte alors le temporisateur allumera l'unité après les heures programmées (Démarrage Programmé).Réglage du TEMPORISATEUR : appuyez d’abord sur le bouton TEMPORISATEUR, touchez ou maintenez le bouton ou pour changer le délai du minuteur par incréments de 0,5 heures, jusqu’ à 10 heures, ensuite par incréments de 1 heure jusqu’à 24 heures. Le contrôle décomptera le temps restant au démarrage (8, 7.5, 7, etc.). Pour le mode de démarrage de la programmation, la vitesse de ventilation et l’humidité seront les même que précédemment défini. Une fois le réglage du TEMPORISATEUR terminé, appuyer de nouveau sur le bouton TEMPORISATEUR à tout moment annulera la fonction de TEMPORISATEUR. Le mode de démarrage/d’arrêt de la programmation jusqu’à ce que l’unité démarre ou s’arrête. Une foisque ceci se produit, les étapes ci-dessus doivent être répétées de nouveau.6 Instructions de fonctionnement 2009 Electrolux Home Products, Inc. Tous droits réservés. Codes de pannes

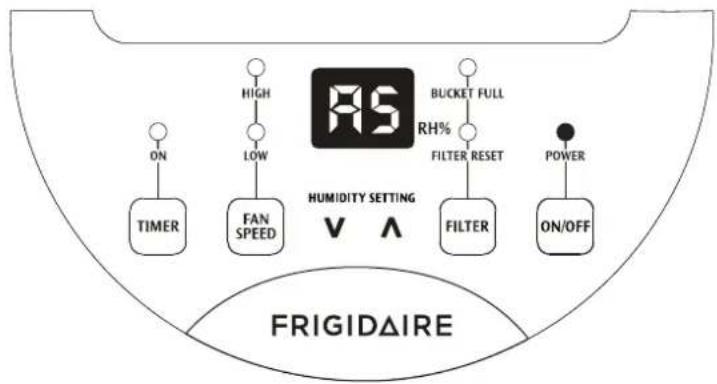

1. Si l’écran affiche “AS” pu “ES”, un capteur a échoué. Contactez votre Centre de Service Frigidaire Autorisé.
Enlever l'eau recueillie

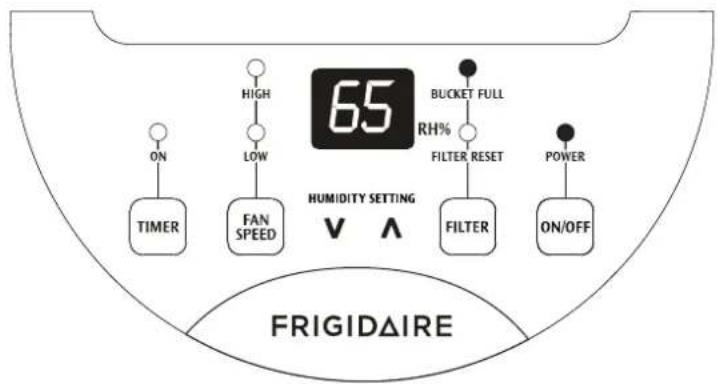

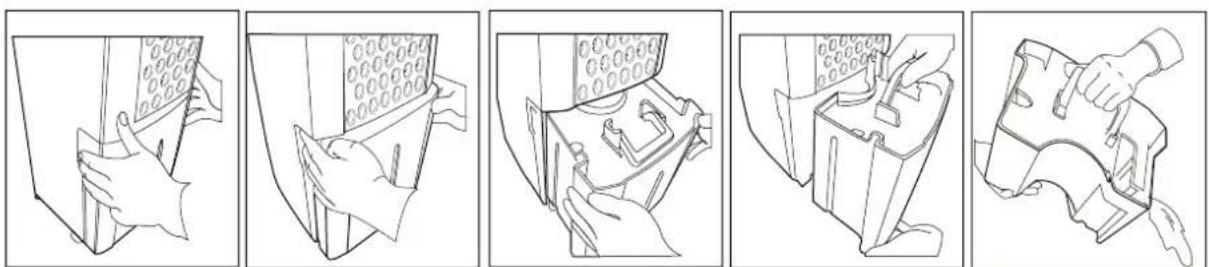

a. Quand le seau est plein l'unité s'arrêtera et le voyant SEAU PLEIN s’allumera. b. Ne déplacez pas l'unité à ce moment car de l’eau peut se renverser sur le sol. c. Poussez les côtés du seau doucement pour détacher le seau de l'unité. d. Enlevez le seau comme indiqué dans les photographies ci-dessous et videz le seau. e. Replacez de nouveau le seau vide dans l'unité et une fois correctement en place l'unité redémarrera. f. Vous devez entendre un déclic quand le seau est en position correcte. Mettre au rebut l'eau du seau. L'eau n'est pas potable. AVERISSEMENTInstructions de fonctionnement
2009 Electrolux Home Products, Inc. Tous droits réservés.2. Drainage continu : a. Pour l'utilisation constante du drainage, vous aurez besoin d'un tuyau de jardin et d'un drain tout près pour y décharger l'eau.b. Retirez le seau de l'unité et mettez-le de côté.c. Soulevez l'aileron latéral situé sur le côté droit de l'unité comme en regardant de l'avant. (fig.1)d. Passez l'extrémité filetée femelle du tuyau dans l'ouverture. (fig.2)e. Vissez le tuyau de jardin sur la partie filetée du plateau sous l'ouverture du seau. (fig.3)f. Assurez-vous que le tuyau est sécurisé afin qu’il n’y a pas de fuite. g. Dirigez le tuyau vers le drain, en veillant à ce qu'il n'y ait aucun repli qui arrêtera l'écoulement de l'eau. h. Placez l'extrémité du tuyau dans le drain.i. Replacez le seau dans l'unité et assurez-vous qu'il est placé correctement. (fig.4) j. Choisissez le réglage et la vitesse de ventilateur désirés d'humidité sur l'unité pour que la vidange continu commence. Retirer l'eau recueillie (suite) Si l'unité cesse de fonctionner vérifiez si la voyant de seau plein est allumé. S’il l’est retirez le seau et videz le contenu puis vérifiez le joint entre le tuyau et le plateau d'égouttement. S'il y a une petite fuite alors remplacez le joint de tuyau et resserrez le tuyau. REMARQUE : Si le voyant de seau plein ne s'éteint pas, vérifiez que le flotteur est correctement enfiché en place comme indiqué par le diagramme.fig. 2 fig. 3 fig. 4fig. 1Entretien et nettoyage et stockage
2009 Electrolux Home Products, Inc. Tous droits réservés. Entretien et nettoyage

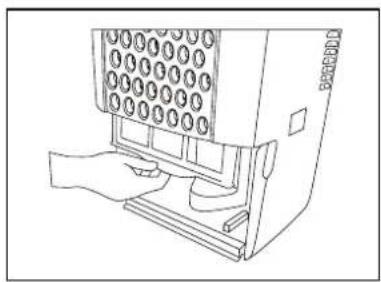

a. Retirez le filtre toutes les deux semaines basé un fonctionnement normal. b. Pour retirer le filtre, retirez le seau puis tirer le filtre vers le bas. c. Lavez le filtre avec de l'eau propre puis sécher. d. Réinstallez le filtre, remplacez le seau.
a. Dépoussiérez le boîtier avec un chiffon sans huile, ou utiliser un chiffon humide. b. La grille à vide utilise l'accessoire brosse.
a. Nettoyez le seau avec de l'eau chaude et du détergent. Stockage Quand l'unité n’est pas utilisée débranchez et utilisez le rembobineur de corde indiqué pour votre type de modèle.
1.Le niveau de sécheresse que vous avez choisi a été atteint. Le déshumidificateur s’éteint automatiquement quand la quantité choisie d'humidité a été enlevée de l'air. Si vous voulez enlever plus d'humidité, choisissez “CONTINU” avec le bouton ou la molette d'humidité. Après que le déshumidificateur démarre, réinitialisez le contrôle au réglage désiré.Le déshumidificateur n'est pas allumé. Allumez l'unité.Le réglage d'humidité est trop haut. Appuyez sur le bouton d'HUMIDITÉ ou tournez la molette jusqu'à un réglage inférieur ou choisissiez CONTINU pour la sécheresse maximale. Avant d’appeler
2009 Electrolux Home Products, Inc. Tous droits réservés.Le déshumidificateur a été installé ou redémarré récemment. Plus l'humidité dans l'air de la pièce est élevée, plus il faut de temps pour que l'air de la pièce devienne sec. SITUATION SOLUTION Prise murale déconnectée. Enfoncez fermement dans la prise.Fusible fondu ou disjoncteur déclenché. Remplacez le fusible avec un fusible temporisé ou réenclenchez le disjoncteur.L'eau dans le seau a atteint son niveau de préréglage. Le déshumidificateur s'éteint automatiquement quand ceci se produit. Vider le seau et le remettre en place.Le sceau n’est pas installé correctement. Voir “Enlever l'eau”.Le voyant de “SEAU PLEIN” est allumé. Retirer le seau, vider l'eau et le réinstaller correctement.LE DÉSHUMIDIFICATEUR NE FONCTIONNE PAS.LE DÉSHUMIDIFICATEUR FONCTIONNE MAIS LA PIÈCE N'EST PAS ASSEZ SÈCHE.Le déshumidificateur a été installé ou redémarré récemment. Plus l'humidité dans l'air de la pièce est élevée, plus il faut de temps pour que l'air de la pièce devienne sec.Le déshumidificateur n'a pas un dégagement suffisant pour fonctionner. La circulation d'air vers la grille est bloquée. Voir “Sélection d’un Emplacement”.La température ambiante est trop basse. L'unité ne fonctionnera pas de manière satisfaisante si la température ambiante est inférieure à 5 °C (41 °F) . Voir “Conditions de Fonctionnement”.Se reporter aux causes sous LE DÉSHUMlDIFICATEUR FONCTIONNE TROP.DU GEL APPARAÎT SUR LES SERPENTINS AU-DESSUS DU SEAU OU DU PLATEAU D’ÉGOUTTEMENT.Le déshumidificateur a été allumé récemment. Ceci est normale en raison du réfrigérant s’écoulant à travers le serpentin. Le gel disparaîtra habituellement dans les 60 minutes.La température ambiante est trop basse. Tous les modèles fonctionneront d'une manière satisfaisante à des températures supérieures à 5 °C (41 °F).BRUIT DE VENTILATEUR.L'air se déplace à travers le déshumidificateur. C'est un bruit normal. Si ces solutions échouent, appelez le 1-800-944-9044 pour le service Frigidaire. Le déshumidificateur est en mode CONT et restera allumé dans ce mode, utilisez le bouton ou la molette pour définir un niveau de RH% élevé.LE DÉSHUMIDIFICATEUR FONCTIONNE TROP.Le mouvement d'air à travers le déshumidificateur est bloqué. La grille peut être sale. Utiliser l'accessoire brosse de l'aspirateur pour nettoyer la grille. Voir “Entretien et Nettoyage”. Le déshumidificateur doit être placé dans un espace qui ne limite pas l'air allant dans le serpentin arrière ou sortant de la grille avant.Des fenêtres ou portes près du déshumidificateur sont ouvertes vers l’extérieur. Fermer toutes les fenêtres ou portes vers l'extérieur. La zone à déshydrater est trop grande. Vérifier avec votre revendeur pour savoir si la capacité est adéquate. Avant de faire appel à un technicien, consultez cette liste. Elle peut vous faire économiser temps et argent. Cette liste comprend les situations courantes qui ne résultent pas de défaut de pièce ou de fabrication de l’appareil.Garantie d’appareil principale Cette garantie ne couvre pas ce qui suit :
1. Les produits dont le numéro de série original a été enlevé, PRGL¿p ou qui n’est pas facilement déterminable.
2. Les produits qui ont été transférés de leur propriétaire inital à une autre partie ou qui ne sont plus aux États-Unis ou au Canada.
3. La rouille à l’intérieur ou à l’extérieur de l’appareil.
4. Les produits vendus « tels quels » ne sont pas couverts par cette garantie.
5. Les aliments perdus en raison de pannes du réfrigérateur ou du congélateur.
6. Les produits utilisés dans les établissements commerciaux.
7. Les appels de service qui ne concernent pas un malfonctionnement, un défaut de fabrication ou un vice de matériau ou
pour les appareils qui ne font pas l’objet d’un usage domestique ou qui ne sont pas utilisés conformément aux instructions fournies. 8. Les appels de service pour YpUL¿HU l’installation de votre appareil ou pour obtenir des instructions sur la façon d’utiliser votre appareil. 9. Les frais qui rendent l’appareil accessible pour une réparation, par exemple enlever des garnitures, les armoires, les étagères, etc. qui ne faisaient pas partie de l’appareil lorsqu’il a quitté l’usine. 10. Les appels de service au sujet de la réparation ou du remplacement des ampoules, des ¿ltres à air, des ¿ltres à eau, d’autre matériel ou des boutons, poignées ou autres pièces esthétiques. 11. Les frais supplémentaires, y compris, sans s’y limiter, les appels de service après les heures normales de bureau, le week- end ou les jours fériés, les droits et péages, les frais de convoyage ou les frais de déplacement pour les appels de service dans des endroits isolés, notamment l’État de l’Alaska.
12. Les dommages causés au ¿QL de l’appareil ou à la maison pendant l’installation, y
compris, sans s’y limiter, aux planchers, aux armoires, aux murs, etc. 13. Les dommages causés par : des réparations faites par des techniciens non autorisés; l’utilisation de pièces autres que les pièces Electrolux d’origine qui n’ont pas été obtenues par l’entremise d’un réparateur autorisé; ou les causes étrangères comme l’abus, l’alimentation électrique inadéquate ou les cas de force majeure. AVIS DE NON-RESPONSABILITÉ SUR LES GARANTIES IMPLICITES; LIMITATIONS DES RECOURS L’UNIQUE RECOURS DU CLIENT EN VERTU DE CETTE GARANTIE LIMITÉE EST LA RÉPARATION OU LE REMPLACEMENT DU PRODUIT COMME DÉCRIT PRÉCÉDEMMENT. LES DEMANDES BASÉES SUR DES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET D’ADAPTATION À UN USAGE PARTICULIER SONT LIMITÉES À AU MOINS UN AN OU À LA PÉRIODE LA PLUS COURTE PERMISE PAR LA LOI. ELECTROLUX NE SERA PAS TENUE RESPONSABLE DES DOMMAGES DIRECTS OU INDIRECTS NI DES DOMMAGES MATÉRIELS ET DES DÉPENSES IMPRÉVUES RÉSULTANT D’UNE VIOLATION DE CETTE GARANTIE ÉCRITE OU DE TOUTE AUTRE GARANTIE IMPLICITE. CERTAINS ÉTATS ET CERTAINES PROVINCES NE PERMETTENT PAS DE RESTRICTION OU D’EXEMPTION SUR LES DOMMAGES DIRECTS OU INDIRECTS OU DE RESTRICTION SUR LES GARANTIES IMPLICITES. DANS CE CAS, CES RESTRICTIONS OU EXEMPTIONS POURRAIENT NE PAS ÊTRE APPLICABLES. CETTE GARANTIE ÉCRITE VOUS PROCURE DES DROITS LÉGAUX SPÉCIFIQUES. IL SE PEUT QUE VOUS AYEZ D’AUTRES DROITS QUI VARIENT SELON L’ÉTAT OU LA PROVINCE. Exclusions Si vous avez besoin d’une réparation Conservez votre reçu, votre bon de livraison ou une autre preuve valide de paiement pour établir la période de la garantie dans le cas où vous devriez faire appel aux services d’un technicien autorisé. Si une réparation doit être effectuée, veuillez obtenir et conserver tous les reçus. Le service auquel vous avez recours en vertu de cette garantie doit être obtenu en communiquant avec Electrolux à l’adresse ou aux numéros de téléphone indiqués ci-dessous. Cette garantie n’est valide qu’aux États-Unis et au Canada. Aux États-Unis, votre appareil est garanti par Electrolux Major Appliances North America, une division de Electrolux Home Products, Inc. Au Canada, votre appa reil est garanti par Electrolux Canada Corp. Personne n’est autorisé à PRGL¿HU ou à ajouter aux obligations contenues dans cette garantie. Les obligations de cette garantie concernant la réparation et les pièces doivent être remplies par Electrolux ou par une compagnie de réparation autorisée. Les caractéristiques et VSpFL¿FDWLRQV décrites ou illustrées peuvent être PRGL¿pHV sans préavis. ÉTATS-UNIS
2009 Electrolux Home Products, Inc. Tous droits réservés Votre appareil est couvert par une garantie totale d’un an, et une garantie de 2 á 5 ans limitee (Système Scellé). Pendant un an à partir de la date d’achat originale, Electrolux assumera les coûts des réparations ou du remplacement des pièces de cet appareil qui présente un défaut de fabrication ou de matériau, si cet appareil est installé, utilisé et entretenu selon les instructions fournies avec celui-ci. Seconde à cinquième année suivant la date d’achat initiale, Electrolux réparer ou remplacer toutes les pièces du système de réfrigération fermé (compresseur, condensateur, évaporateur et tubes) présentant un défaut de pièce ou de fabrication. Responsabilité du consommateur: coûts de diagnostic et de tout retrait, transport et réinstallation nécessaires pour procéder à la réparation, coûts de la main d’oeuvre, des pièces et du transport autres que ceux concernant le Système de réfrigération fermé.
