FDM30R1 - Déshumidificateur FRIGIDAIRE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Déshumidificateur
Marque	FRIGIDAIRE
Modèle	FDM30R1
Alimentation électrique	110-120 V CA, 60 Hz
Capacité de déshumidification estimée	30 pintes/jour
Plage de température de fonctionnement	5°C à 35°C (41°F à 96°F)
Réglages d'humidité	50%, 60%, 70%, mode continu
Mode continu	Oui (recommandé pour les premiers jours)
Drainage continu	Oui (nécessite un tuyau d'arrosage non fourni)
Témoin de réservoir plein	Oui (arrêt automatique)
Type de filtre	Lavable (nettoyage toutes les 2 semaines)
Nettoyage de l'armoire	Chiffon sans huile ou aspirateur avec brosse
Sécurité	Prise avec mise à la terre, ne pas utiliser de rallonge
Garantie	1 an complète, 2-5 ans limitée sur système étanche
Arrêt automatique	Oui (réservoir plein ou niveau d'humidité atteint)
Contrôle	Bouton rotatif (continu et réglages d'humidité)
Mise en marche différée	3 minutes après un arrêt
Dégagement recommandé	30 cm (12 pouces) autour de l'appareil
Prise de courant	3 broches avec terre, polarisée
Enregistrement du produit	Recommandé (carte d'enregistrement fournie)

FOIRE AUX QUESTIONS - FDM30R1 FRIGIDAIRE

Pourquoi mon déshumidificateur ne fonctionne-t-il pas ?

Vérifiez d'abord que la prise est bien branchée et que le disjoncteur n'a pas sauté. Assurez-vous que le réservoir est correctement installé et non plein. Si le niveau d'humidité sélectionné est déjà atteint, l'appareil s'arrête automatiquement. Tournez le bouton sur CONTINU pour redémarrer.

Comment vider le réservoir d'eau ?

Le témoin BUCKET FULL s'allume lorsque le réservoir est plein. Pressez doucement les côtés du réservoir pour le détacher de l'unité, puis videz-le et replacez-le correctement. Un clic indique qu'il est bien en place.

Puis-je utiliser un tuyau pour un drainage continu ?

Oui, vous devez utiliser un tuyau d'arrosage (non fourni). Retirez le réservoir, insérez l'extrémité filetée du tuyau par l'ouverture latérale, vissez-le sur le plateau de drainage et dirigez-le vers un égout. Assurez-vous qu'il n'y a pas de fuite et que le tuyau n'est pas obstrué.

Comment nettoyer le filtre ?

Le filtre doit être nettoyé toutes les deux semaines dans des conditions normales. Retirez le filtre, lavez-le à l'eau propre, séchez-le et réinstallez-le. Un filtre propre garantit une performance optimale.

Pourquoi de la glace se forme-t-elle sur les bobines ?

Un peu de givre est normal lors du démarrage et disparaît généralement en 60 minutes. Si la glace persiste, la température ambiante est peut-être trop basse (en dessous de 5°C). L'appareil fonctionne de manière satisfaisante entre 5°C et 35°C.

Que faire si mon déshumidificateur fonctionne en continu ?

Si l'appareil fonctionne sans arrêt, vérifiez que les fenêtres et portes sont fermées, que la zone n'est pas trop grande, et que le grill avant n'est pas obstrué. Si vous venez de l'installer, il est normal qu'il fonctionne plus longtemps au début. Vous pouvez aussi régler un niveau d'humidité plus élevé.

Comment régler le taux d'humidité souhaité ?

Utilisez le bouton HUMIDITY pour choisir entre 50%, 60% ou 70%. L'appareil s'arrête lorsque le niveau est atteint. Pour un séchage intensif, utilisez le mode CONTINU pendant les premiers jours.

Où placer le déshumidificateur pour une efficacité maximale ?

Placez l'appareil sur un sol plat, dans une pièce fermée (portes et fenêtres closes). Laissez un dégagement d'au moins 30 cm (12 pouces) autour pour une bonne circulation d'air. Évitez les obstacles devant la grille d'entrée et les ouïes de sortie.

Quelle est la garantie de ce déshumidificateur ?

La garantie complète d'un an couvre les pièces et la main-d'œuvre. De la deuxième à la cinquième année, une garantie limitée s'applique au système étanche (compresseur, condenseur, évaporateur et tuyauterie). Des frais de déplacement et de diagnostic peuvent s'appliquer.

Puis-je utiliser une rallonge électrique ?

Non, il est strictement interdit d'utiliser une rallonge ou un adaptateur. Le déshumidificateur doit être branché directement sur une prise murale mise à la terre (3 broches) de 110-120 V. Ne retirez pas la broche de terre.

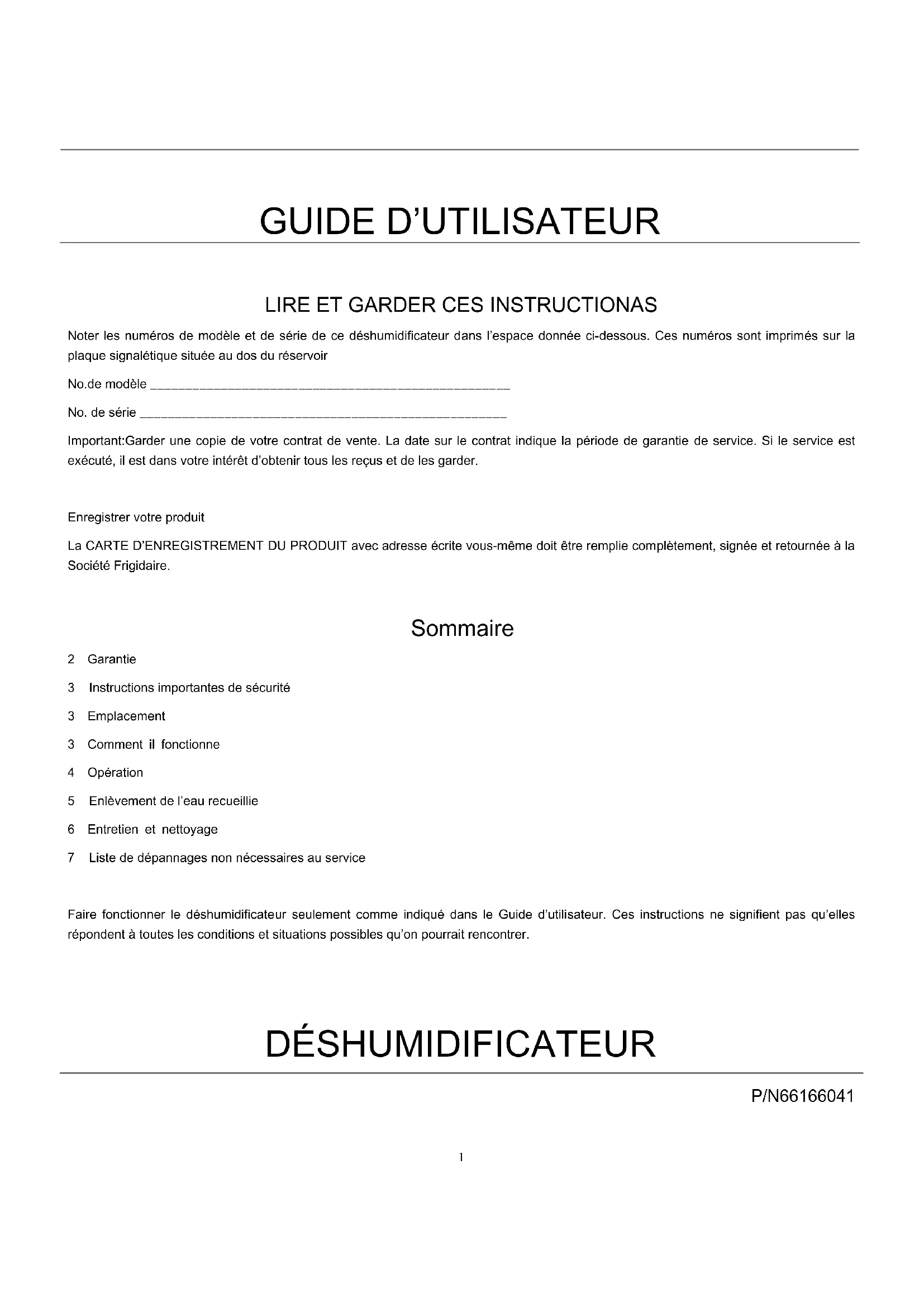

MODE D'EMPLOI FDM30R1 FRIGIDAIRE

Noter les nombres de modèle et de série de ce déshumidificateur dans l'espace donnée ci-dessous. Ces numéros sont imprimés sur la plaque signalétique située au dos du réservoir

No.de modele

No. de série

Important: Garder une copie de votre contrat de vente. La date sur le contrat indique la période de garantie de service. Si le service est exécuté, il est dans votre intérêt d'obtenir tous les reçus et de les garder.

Enregistrer votre produit

La CARTE D'ENREGISTREMENT DU PRODUIT avec adresse écrite vous-même doit être complètement, signée et returnée à la Société Frigidaire.

Sommaire

2 Garantie
3 Instructions importantes de sécurité
3 Emplacement
3 Comment il fonctionne
4 Opération
5 Enlvement de I'eau recueillie
6 Entretien et nettoyage
7 Lieste de depannages non nécessaires au service

Faire fonctionner le déshumidificateur seulement comme indiqué dans le Guide d'utilisateur. Ces instructions ne signifient pas qu'elles répondent à toutes les conditions et situations possibles qu'on pourrait rencontres.

DÉSHUMIDIFICATEUR

P/N66166041

GARANTIE DU DÉHUMIDIFCATEUR

Votre produit est protégé par cette garantie

Votre appareil est sous la garantie d'Electrolux. Electrolux a autorise les Services des Clients du Frigidaire et leurs personnes de service autoriseses d'executer le service sous cette garantie. Electrolux n'autorise aucun d'autre de changeur ni d'augmenter aucune de ces obligations sous cette garantie. Toute obligation pour le service et les parties composantes sous cette garantie doit etre executee par les Service des Clients du Frigidaire ou une personne de service autorise du Frigidaire.

	PÉRIODE DE GARANTIE	FRIGIDAIRE, PAR SES SERVICES AUTORISÉS,	L'UTILISATEUR SERA RESPONSABLE :
GARANTIE COMPLÉTE D'UNE ANNÉE	Une année à partie du jour d'achat	Payera tous les frais pour réparer ou replacer des parties composantes de cet apparéil qui s'avéré défectueux dans les matérieliaux ou dans la qualité du travail.	Des frais de services appelés qui sont listed sous RESPONSABILITÉS NORMALES DE L'UTILISATEUR.*
GARANTIE LIMITÉ DE 2e - 5e ANNÉE(Système étanche)	La deuxième à la cinquième année à partir de la date d'achat	Réparer ou replacer toutes parties dans le système étanche de réfrigération (compresseur, condenseur, evaporateur et tuyauterie) qui s'avéré défectueux dans les matérieliaux ou dans la qualité du travail.	Des frais de diagnostic et ceux de tout enlevvement, transportation et re-installation seront exigés par suite du service. Les autres frais pour la qualité du travail, les parties composantes et la transportation que ceux pour le Systeme étanche de Réfrigeration.
GARANTIE LIMITÉ(Applicable à l'État d'Alaska)	Période de temps listée ci-dessus	Toutes les provisions des garanties complète et limitée définies ci-dessus et les exclusions listées ci-dessous	Les frais de déplacement du technicien et tous frais pour amélioration et la livraison de l' apparéil sont exigés par suite du service.

*RESPONSABILITÉS NORMALES DE L' UTILISATEUR

EXCLUSIONS

SI VOUS AVEZ BESOIN DU SERVICE

Cette garantie s'applique seulement aux produits à l'utilisation domestique ordinaire, et l'utilisateur est responsable pour les points listed ci-dessous:

1. Utilisation appropriée de l'appareil d'après les instructions fournies avec le produit.
2. Installation appropriée de l'appareil par une personne autorisée du service d'après les instructions fournies avec le produit et tous les codes locaux de tuyauterie, d'électricité et/ou de gas.
3. Connexion appropriée à l'alimentation électrique avec prise de terre d'un voltage suffisant, remplacement des fusibles brûlés, réparation des connexions desserrées ou défectueuses dans l'installation électrique de la maison.
4. Dépenses pour rendre l'appareil accessible pour servir, comme enlevement des garnitures, armoires, étagères, etc. qui ne sont pas une partie de l'appareil quand il est expédé de l'usine.
5. Dégats à la finition après l'installation.
6. Remplacement des ampoules electriques et/ou des tubes fluorescents (sur modedes avec ces caractéristiques).
   Cette garantie ne recouvre pas ce qui suit :
7. DÉGÂTS DE CONSEQUENCE OU D'INCIDENT TELS QUE DÉGÂT APPROPRIÉS ET DÉPENSES D'INCIDENT RÉSULTÉS DE TOUTE BRECHE DE CET ÉCRIT OU DE TOUTE GARANTIE INDIQUÉE Note : Certains États ne permettent pas l'exclusion ou la limitation des dégâts de conséquence ou d'accident, donc cette limitation ou exclusion pourrait ne pas s'appliquer à vous.
8. Le service appelé qui ne concerne pas le mauvais fonctionnement ou la mauvaise qualité du travail ou des matériaux ou le service appelé pour les appareils non utilisés dans la maison comme l'ordinaire. Tel service appelé sera payé par l'utilisateur lui-même.
9. Les dégats causés par le service exécuté par des personnes autres que les personnes autorisées du service du Frigidaire; l'utilisation des parties composantes autres que les parties de rechange veritables du Frigidaire; l'obtention des personnes autres que celles du service, ou des causes extérieures comme l'abus, le mauvaisemploi de l'alimentation électrique inadéquate ou actes du Dieu.
10. Produits dont les numéroes originaux de série ont ete enleves ou alteres et ne peuvent pas etre déterminés facilement.

Garder vorte contrat de vent, la fiche del vivraion ou certains dautres dossiers appropres de paiement. La date sur le contrat etablit la pereode de garantie pour le service a exiger. Si le service est execute, il est dans votre interet dobtenir et de garder tous les reus. Cette garantie ecrite you donne les droits legaux specifiques.Vous pouze avoir dautres crois qui varient d'un Etat a un autre. Le service sous garantie doitetre obtenu par ces etapes suivantes par ordre:

1. Contacter les Services des clients du Frigidaire ou une personne autorisée du service.
2. S'il y a la question pour savoir ou obtenir le service, contacter notre Département de Relations des Clients à

Frigidaire

P.O.Box 212378

Augusta, GA 30917

800-444-4944

Les caractéristiques ou specifications du produit décrites ou illustrées sont sujettes à changer sans notification.

Toutes les garanties sont faites par Electrolux.

Cette garantie ne s'applique que dans les 50 États des U.S.A., à Puerto Rico et au Canada.

Instructions importante de sécurité

AVERTISSEMENT

Éviter le danger d'incendie ou lechoque électrique. Ne pas utiliser un cable d'extension ou une fiche d'adaptateur. Ne pas enlever la prise de terre du cable électrique.

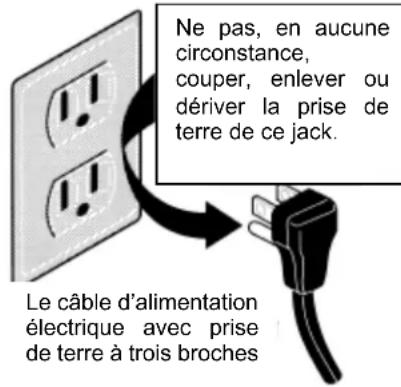

Prise de terre type jack au mur

Lire toutes les instructions avant l'utilisation de ce déshumidificateur. Pour réduire le risque d'incendie, de chocoléctrique ou d'accident corporel lors d'utiliser votre déshumidificateur, suivez les précautions élémentaires suivantes

AVERTISSEMENT Pour vous sécurité

Ne pas emmagasiner ou utiliser l'essence ou autres vapeurs et liquides inflammables aux environ de cet appeareil ou tout autre. Lire les étiquettes du produit pour l'inflammabilité et autres avertissements.

AVERTISSEMENT Précautions pour la sécurité des enfants

• Détruire les cartons, sacs plastiques et tous matériaux d'emballage immédiatement après le déballage du déshumidificateur. Les enfants ne doivent jamais utiliser ces articles pour jouer.
• Ne pas laisser les enfants sans surveillance dans une zone où l'appareil est en fonctionnement.
• Ne pas leur permettre de s'asseoir ou de resterABOUT sur I'appareil.

AVERTISSEMENT Informationelectrique

• Pour votre sécurité et protection, ce déshumidificateur est équipé de prise de terre à 3 broches sur le cable électrique. En aucune circstance ne pas couper ou enlever la prise de terre du jack.
• Voitre deshumidificateur doit etre branche directement au jack approprié de la prise de terre polarisée à trois broches. Si le jack au mur que vous pouze utiliser n'accepte pas une prise de terre à 3 broches ou si vous n'etes pas sur que la prise du courant est adequatement mise à la terre et protégée par un fusible de temporisation ou un disjoncteur, il faut avoir un electricien qualifié pour installer la prise du courant suivant le Code electrique national et les codes et reglements locaux applicables. Ne pas utiliser un cable d'extension ou une prise d'adaptateur.
• Ne jamais débrancher le déshumidificateur en tirant le cable électrique. Saisir toujours fermement la prise et la tirer droit hors du jack.
• Ne pas pincer, plier ou nouer le cable électrique.

Emplacement

Choisir un emplacement

Important :

1. Le déshumidificateur doit fonctionner dans une zone entourée pour être le plus efficace. Fermer toutes les portes, fenêtres ou autres ouvertures extérieures à la pierce. Le nouvel air charge d'humidity entre dans la pierce
2. Placer le déshumidificateur dans un emplacement qui ne restreint pas le courant d'air de passer par le devant de l'unité ou de sortir des volets d'aération situés sur le côte gauche de l'armoire.
3. Un déshumidificateur fonctionnant dans un sous-sol aura un faisible effet ou pas d'effet dans le séchage d'une zone d'entreposeage entourée comme un placard, à moins qu'il y a circulation adéquate de l'air à l'intérieur et à l'extérieur de cette zone. Il devrait être nécessaire d'installer un second déshumidificateur dans la zone entourée pour le séchage satisfaisant.
4. Le déshumidificateur doit être installé sur un sol plan qui le supportera avec un réservoir plein d'eau.
5. Il faut avoir un dégagement de 12 inches minimum autour du déshumidificateur.

Comment il travaille

Quand l'unité est démarrée, le ventilateur commence à presser l'air chargé d'humidité à travers des bobines de déshumidification. Les bobines condensent ou extraient l'humidité de l'air, et l'air coule à travers les volets latéraux d'aération dans les pieces comme de l'air sec et chaud. L'humidité enlevée de l'air est recueillie dans un réservoir sur le front du déshumidificateur.

Cette unité est donc pour fonctionner entre 41^ (5^) et 96^ (35^) .

Si l'unité est mise en arrêt et nécessaire de remettre en marche, attendre 3 minutes avant de le faire.

You assurer que le réserve est installe correctement autrement l'unité ne marchera pas.

OPÉRATION

Admettre I'unité d'atteindre la température de la piece avant l'opération

Pour faire commencer le fonctionnement du déshumidificateur, suivre les étapes suivantes:

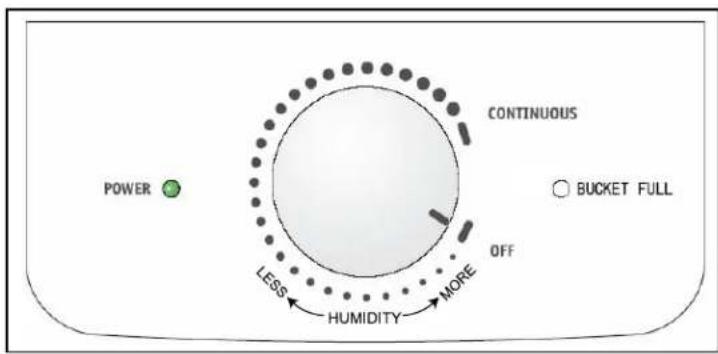

1. Brancher le cable d'alimentation à un jack de CA à 110/120 volt avec la mise à la terre de façon appropriée. Notre indicateur POWER s'allumera.

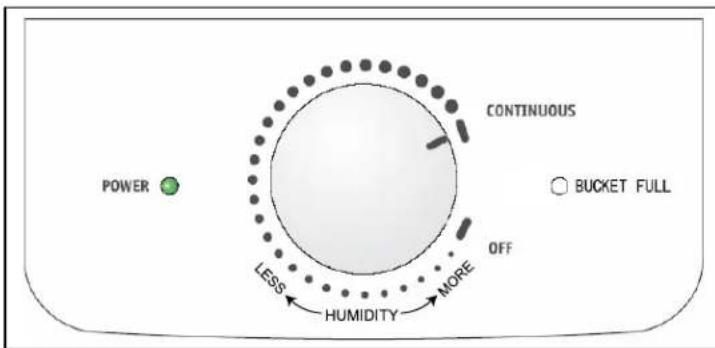

1. Pourmettre l'unité en marcheteourner leboutau réglage CONTINUOUS.

Il est recommandé que vous laissez l'unité de fonctionner au réglage CONTINUOUS pour les 3 ou 4 premiers jours jusqu'à la disparition des odeurs de sueur et d'humidité.

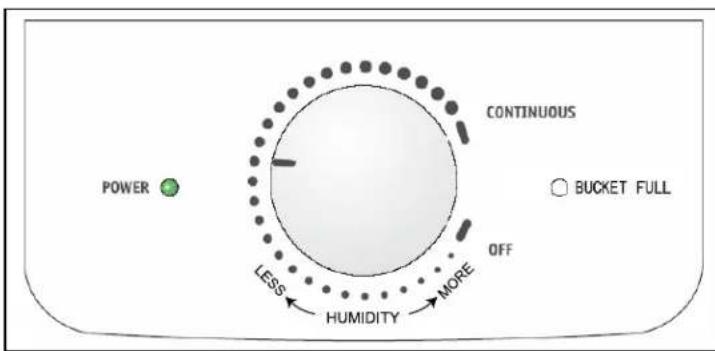

1. Quelques jours après quand l'humidité relative est abaissée, appuyer sur le bouton HUMIDITY pour désir soit 50% , 60% soit 70% et la pièce est retenue à une concentration comfortable. L'unité marchera ou s'arrêteur tour à tour pour garder le niveau désiré du comfort.

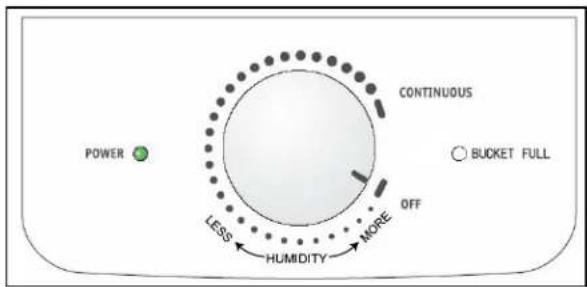

1. Pour arrêté l'unité tourner le bouton HUMIDITY à la position OFF. Note: l'indicateur d'alimentation restera allumé quand l'unité est mise en arrêt. Seul l'enlèvement de la prise peut être déindre ces témoins.

ENLEVEMENT L'EAU RECUEILLIE

1. Vider le réservoir :

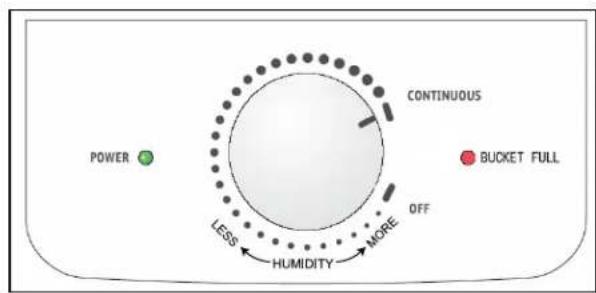

a. Quand le réservoir est plein, l'unité s'arrête et le témoin BUCKET FULL s'allumera.

b. Ne pas déplacer l'unité à ce point autrement l'eau serait repandue sur le plancher.
c. Presser doucement les cotés du réservoir pour le detacher de l'unité.
d. Enlever le réservoir comme indiquedans les photos ci-dessous et le vider.

e. Replacer le réservoir vide dans l'unité et une fois le placer correctement l'unité se demarrera de

nouveau.

f. Vous pourrez entendre un clic quand le réserve est dans une position correcte.

a. Pour l'opération constante de drainage vous aurez besoin d'un tuyau d'arrosage et d'un égout à proximite pour y décharger de l'eau.
b. Enlever le réservoir de l'unité et le metre de côte.
c. Soulever le volet lateral d'aération situé au côté gauche de l'unité comme la vue de front(fig.1).
d. Insérer l'extrémité fémelle filetée du tuyau à travers l'ouverture.(fig.2)
e. Visser le tuyau d'arrosage à la portion filtée du plateau au-dessous de l'ouverture du réservoir.(fig.3)
f. Vous assurer que le tuyau est bien attaché de sorte qu'il n'y a pas de fuite.
g. Diriger le tuyau vers I'egout en vous assurant qu'il n'y a pas d'obturation qui arrertera I'ecoulement de I'eau.
h. Placer l'extrémité du tuyau dans l'égout.

i. Placer le dos du réservoir dans l'unité et vous assurer qu'il est installé correctement.(fig.4)
j. Sélectionner le réglage correct d'humidité et la vitesse du ventilateur désirée pour le démarrage du drainage continu.

fig.1

fig.2

fig.3

fig.4

Note: Si l'unité arrête son fonctionnement vérifier si le témoin Réservoir plein est éclairé. Si ouin enlever le réservoir et vider le contenu et ensuite vérifier le scellement entre le tuyau et l'égout de drainage. S'il y a une petite fuite, replacer alors le joint de culasse du tuyau et desserrer de nouveau le tuyau.

ENTRETIEN ET NETTOYAGE

1. Filtre

a. Enlever le filtrtre toutes les deux semaines dans les conditions normales de fonctionnement.
b. Enlever le filtr,
c. Laver le filtré avec de l'eau propre et puis le sécher,
d. Ré-installier le filtré.

1. Armoire

a. Essuyer l'armoire avec un chiffon sans huile ou utiliser un torchon.
b. Utilisation de la Brosse d'accessoire de l'aspirateur pour nettoyer le grill

1. Réservoir d'eau

a. Nettoyer le réservoir avec de I'eau chaude et du détergent.

LISTE de dépannages non nécessaire au service	Avant d'appeler le service relire cette liste. Elle pourrait économiser vos temps et vos dépenses. Cette liste comporte des problèmes commun qui ne sont pas dus à la mauvaise qualité du travail ni aux matériaux défectueux dans cet apparéil.
PROBLÈME	SOLUTION
LE DÉSHUMIDIFICATEUR NE FONCTIONNE PAS	La prise est dégagée du jack. Pousser la prise fermement dans le jack au mur.
	Le fusible brûlé ou le disjoncteur déclenché. Remplacer le fusible type temporisation ou régler de nouveau le disjoncteur.
	Le niveau de séchage que vous avez sélectionné est atteint. Le déshumidificateur s'arrête automatiquement quand la quantité d'humidité définie a été enlevée de l'air. Si vous avez besoin d'enlever plus d'humidité, tourner le contrôle de l'humidimètre à CONTINU. Àpres le démarrage du déshumidificateur,mettre de nouveau le contrôle au réglage désiré.
	Le réservoir n'est pas installé correctement. Voir "Enlèvement de l'eau recueillie".
	L'eau dans le réservoir a atteint son niveau régle. Quand il arrive ce cas le déshumidificateur s'arrête automatiquement. Vider le réservoir et le remettre en place.
	Le déshumidificateur n'est pas mis en marche. Tourner le bouton à "CONTINU".
LE DÉSHUMIDIFICATEUR MARCHE TROP VITE	Les fenêtres ou les portes près du déshumidificateur sont ouvertes à l'extérieur. Fermer toutes les fenêtres ou les portes à l'extérieur.
	La zone à déshumidifier est trop grande. Vérifier avec votre marchand pour voir si sa capacité est ajustée.
	L'écoulement d'air à travers le déshumidificateur est bloqué. Le grill pourrait être sale. Utiliser la Brosse d'accessoire de l'aspirateur pour nettoyer le grill. Voir "Entretien et nettoyage". Le déshumidificateur doit être placé dans une space ne restreignant pas l'air d'entrez dans la bobine arrêté ou de sortir du grill frontal.
	Le déshumidificateur a été installé ou redémarré tout récemment. Plus élevé est l'humidité dans la pièce, plus longtemps le déshumidificateur fonctionnera.
	Le déshumidificateur est au mode CONT et sera maintainu dans ce mode. Utiliser le bouton d'humidité pour régler un niveau RH% plus élevé
LE DÉSHUMIDIFICATEUR EST EN FONCTIONNEMENT MAIS LA PIECE N'EST PAS ASSEZ SEC	L'humidité est réglée trop évée. Tourner le bouton à un réglage plus bas.
	Le déshumidificateur a été installé ou redémarré tout récemment. Plus évée est l'humidité dans l'air de la pièce, plus longtemps le déshumidificateur prendra du temps pour rendre sec l'air de la pièce.
	Le déshumidificateur n'a pas assez de dégagement pour fonctionner. L'air qui coule au grill frontal est bloqué. Voir " SéLECTIONNER un emplacement".
	La température de la pièce est trop BASse. L'unité ne fonctionnera pas de façon satisfaisante si la température de la pièce est au-dessous de 41°F (5°C).Voir « Conditions de fonctionnement ».
	Vos réfééré aux causes sous LE DÉSUMIDIFICATEUR MARCHE TROP VITE
DES GELS APPARISAissement SUR LA BOBINE AU-DESSUS DU RÉSERVOIR OU PLATEAU DE GOUTTE	Le déshumidificateur vient être mis en marche. C'est normal à cause de la précipitation du réfrigérant à travers les bobines. Le gel disparaitra d'ordinaire en 60 minutes.
	La température de la pièce est trop BASse. Tous les modèles fonctionneront de façon satisfaisante à une température plus évée que 41°F (5°C).
LE VENTILATEUR FAIT DU BRUIT	L'air coule à travers le déshumidificateur. C'est un son normal.
