GMTK2768AF - Micro-ondes FRIGIDAIRE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de garniture d'intégration pour micro-ondes
Marque	Frigidaire
Modèle	GMTK2768AF
Compatibilité	Fours à micro-ondes Electrolux spécifiques (réf. GMBS3068AF, GMBS3068AD)
Dimensions du kit (H x L x P)	18 x 27 x 1 3/5 pouces (460.8 x 685.8 x 40.9 mm)
Dimensions de découpe requises	Hauteur : 16 3/4 à 17 pouces (42.5-43.2 cm), Largeur : 24 3/4 à 25 pouces (62.9-63.5 cm), Profondeur max : 20 pouces (50.8 cm)
Matériau	Acier inoxydable facile d'entretien
Contenu du kit	Cadre avant, conduit d'échappement, 2 rails de montage inférieur, vis A (11+3 extra), vis B (4+2 extra)
Installation requise	Compétences mécaniques et électriques de base ; débrancher l'appareil avant installation
Emplacement recommandé	Dans une armoire ou un mur, seul ou au-dessus d'un four mural électrique
Dégagement au-dessus d'un four mural	Minimum 3 pouces (7.6 cm)
Prise électrique	Ne doit pas être située dans la zone ombrée (voir notice)
Capacité de charge du plancher	Doit supporter environ 100 livres (45 kg)
Niveau de compétence	Installateur : compétences mécaniques et électriques de base
Précautions de sécurité	Débrancher le four avant installation ; couper l'alimentation au panneau de service
Service client (États-Unis)	1-800-944-9044
Service client (Canada)	1-800-265-8352 (anglais), 1-800-668-4606 poste 8199 (français)
Site web	www.frigidaire.com

FOIRE AUX QUESTIONS - GMTK2768AF FRIGIDAIRE

Ce kit de garniture est-il compatible avec mon micro-ondes Frigidaire ?

Le kit GMTK2768AF est conçu pour les fours à micro-ondes Electrolux spécifiques, comme les modèles GMBS3068AF et GMBS3068AD. Vérifiez la compatibilité dans la notice.

Quelles sont les dimensions de découpe requises pour l'armoire ?

La hauteur de découpe doit être comprise entre 16 3/4 et 17 pouces (42.5-43.2 cm), la largeur entre 24 3/4 et 25 pouces (62.9-63.5 cm), et la profondeur maximale est de 20 pouces (50.8 cm).

Puis-je installer ce kit au-dessus d'un four mural ?

Oui, le kit permet l'installation au-dessus d'un four mural électrique, à condition de respecter un dégagement minimal de 3 pouces (7.6 cm) entre les deux appareils.

Le kit contient-il les vis nécessaires ?

Oui, le kit inclut 11 vis A (plus 3 de rechange) et 4 vis B (plus 2 de rechange) pour l'installation.

Dois-je débrancher le micro-ondes avant d'installer le kit ?

Absolument. Débranchez le four à micro-ondes de la source d'alimentation avant de commencer l'installation pour éviter tout risque électrique.

Quel niveau de compétence est nécessaire pour l'installation ?

L'installation requiert des compétences mécaniques et électriques de base. Une mauvaise installation peut annuler la garantie.

Le kit est-il adapté pour une installation dans un mur ?

Oui, le kit peut être installé dans une armoire ou un mur, à condition que l'ouverture soit préparée selon les dimensions spécifiées.

Comment contacter le service client pour des questions sur l'installation ?

Aux États-Unis, appelez le 1-800-944-9044. Au Canada, composez le 1-800-265-8352 (anglais) ou 1-800-668-4606 poste 8199 (français).

Le kit est-il disponible en d'autres couleurs ?

Ce modèle GMTK2768AF est en acier inoxydable facile d'entretien. D'autres références comme GMTK2768AD sont en noir SS.

Que faire si le sol de l'armoire n'est pas de niveau ?

Il est essentiel que le sol soit de niveau. Utilisez un niveau à bulle et ajustez l'armoire ou le kit avant l'installation pour assurer un fonctionnement correct du micro-ondes.

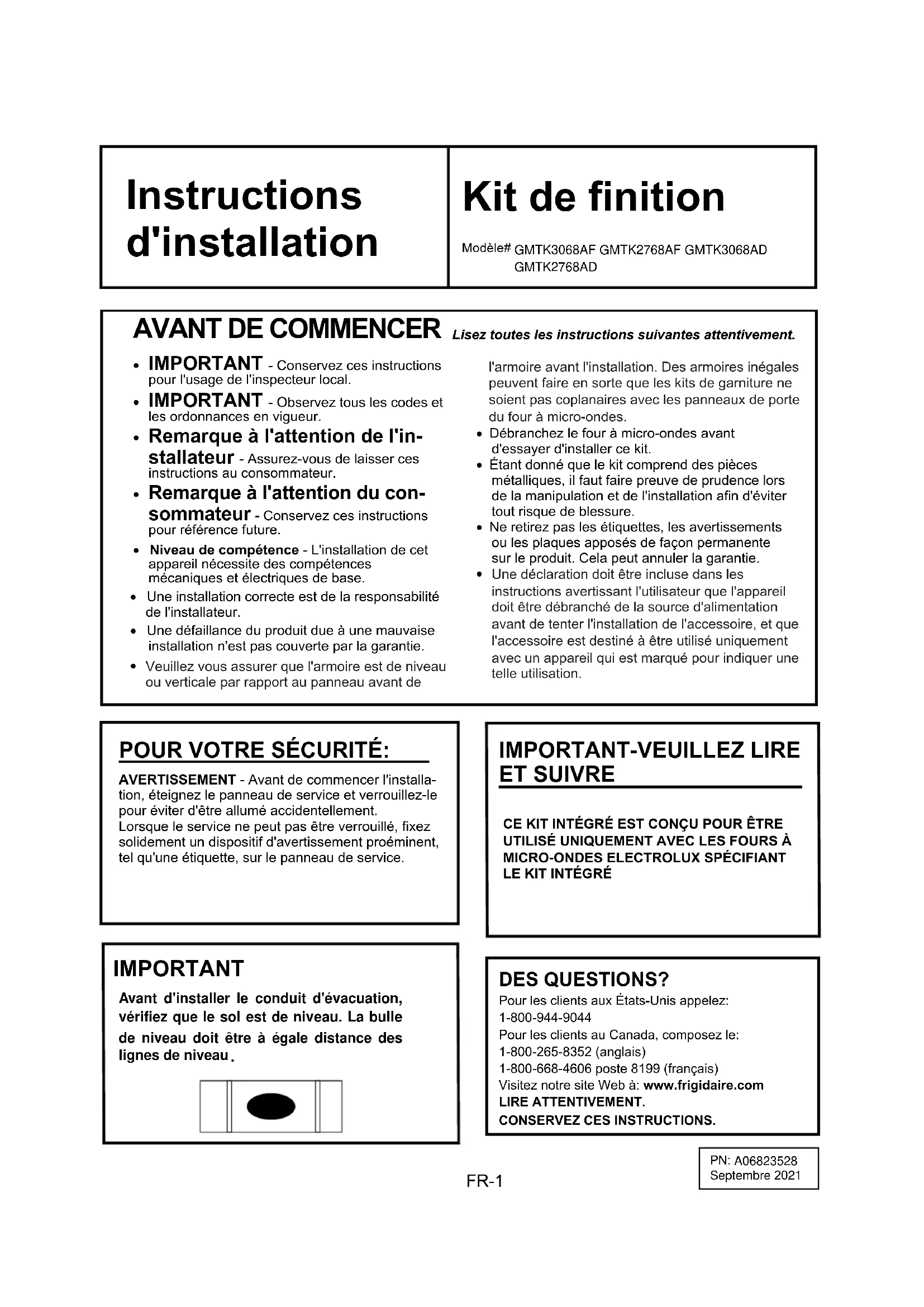

MODE D'EMPLOI GMTK2768AF FRIGIDAIRE

Instructions d'installation

Kit de finition

Modèle# GMTK3068AF GMTK2768AF GMTK3068AD GMTK2768AD

AVANT DE COMMENCER

• IMPORTANT - Conserve ces instructions pour l'usage de l'inspecteur local.
• IMPORTANT - Observe tous les codes et les ordonnances en vigueur.
• Remarque à l'attention de l'installateur - Assurez-vous de laisser ces instructions au consommateur.
• Remarque à l'attention du consommateur - Conservez ces instructions pour-reference future.
• Niveau de compétence - L'installation de cet appeareil nécessite des compétences mécaniques et électriques de base.
• Une installation correcte est de la responsabilité de l'installateur.
• Une défaillance du produit due à une mauvaise installation n'est pas couverte par la garantie.
• Veuillez vous assurer que l'armoire est de niveau ou verticale par rapport au panneau avant de

Lisez toutes les instructions suivantes attentivement.

l'armoire avant l'installation. Des armoires inégales peuvent faire en sorte que les kits de garniture ne soient pas coplanaires avec les panneaux de porte du four à micro-ondes.

• Debranchez le four à micro-ondes avant d'essayer d'installer ce kit.
• Étant donné que le kit comprend des pieces métalliques, il faut faire preuve de prudence lors de la manipulation et de l'installation afin d'éviter tout risque de blessure.
• Ne retirez pas les étiquettes, les averissements ou les plaques apposés de façon permanente sur le produit. Cela peut annuler la garantie.
• Une déclaration doit être incluse dans les instructions avertissant l'utilisateur que l'appareil doit être débranché de la source d'alimentation avant de tenter l'installation de l'accessoire, et que l'accessoire est destiné à être utilisé uniquement avec un apparéil qui est marqué pour indiquer une telle'utilisation.

POUR VOTRE SECURITE:

AVERTISSEMENT - Avant de commencer l'installation, eteignez le panneau de service et verrouillez-le pour eviter d'être allumé accidentellement.
Lorsque le service ne peut pas etre verrouillé, fixez solidement un dispositif d'avertissement proeminent, tel qu'une etiquette, sur le panneau de service.

IMPORTANT

Avant d'installer le conduit d'évacuation, vérifie que le sol est de niveau. La bulle de niveau doit être à égale distance des lignes de niveau.

IMPORTANT-VEUILLEZ LIRE ET SUIVRE

CE KIT INTEGRÉ EST CONÇU POUR ÉTRE UTILISÉ UNIQUÉMENT AVEC LES FOURS À MICRO-ONDES ELECTROLUX SPECIFIANT LE KIT INTEGRÉ

DES QUESTIONS?

Pour les clients aux États-Unis appelez: 1-800-944-9044

Pour les clients au Canada, composez le: 1-800-265-8352 (anglais)

1-800-668-4606 poste 8199 (français)

Visitez notre site Web à: www.frigidaire.com LIRE ATTENTIVEMENT.

CONSERVEZ CES INSTRUCTIONS.

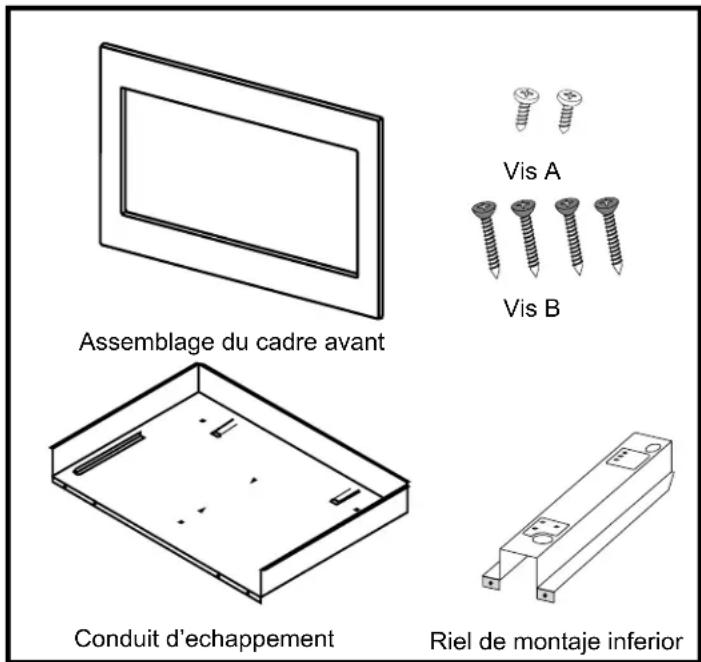

1. Assemblage du cadre avant - QTE 1
2. Conduit d'echappement - QTE 1

Rail de montage inférieur - QTE 2

1. Vis A - QTE 11+3 extra
2. Vis B-QTE 4+2 extra

CHOISIR UN EMPLACEMENT POUR VOTRE FOUR À MICROONDES SI INTÉGRÉ

Le kit de finition intégrée permet d'installer les micro-ondes enumeratedes ci-dessous dans une armoire ou un mur, seul ou au-dessus d'un four mural électrique*.

Numéro de modèle	Couleur	La description
GMBS3068AF	SS facile d'entretien	Four microonde
GMBS3068AD	Noir SS	Four microonde
GMTK3068AF	SS facile d'entretien	Kit de garniture de 30"
GMTK2768AF	SS facile d'entretien	Ensemble de garniture de 27"
GMTK3068AD	Noir SS	Kit de garniture de 30"
GMTK2768AD	Noir SS	Ensemble de garniture de 27"

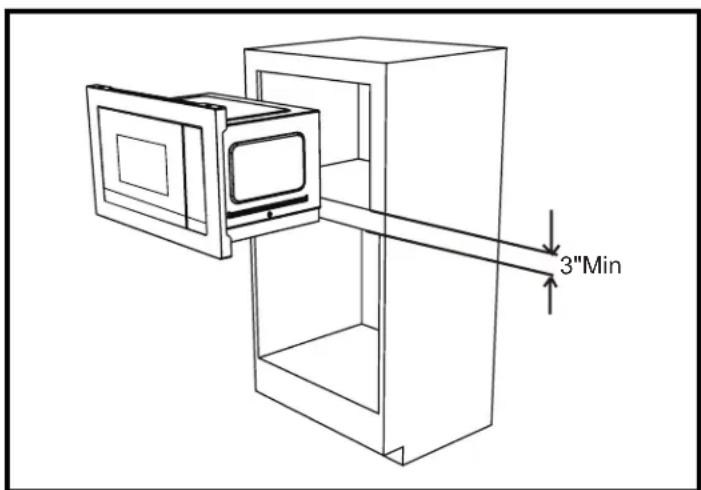

Voir l'illustration 1 pour l'emplacement approprié et pour la construction au-dessus d'un four mural. Suivez attentivement les instructions d'installation du four mural et les instructions du kit intégré d'Electrolux. Si vous construuirez sur un four mural, assurez-vous que le dégagement entre le four mural et le four à micro-ondes est d'au moins 3 pouces. Voir l'illustration2.

*REMARQUE:

Le kit de garniture et le four à micro-ondes ne peuvent être intégrés que sur un mur à cavité unique autonettoyant ou non auto-nettoyant.

ARMOIRE OU MOULAGE MUR

Dimensions de découpe (Voir illustration 3)

Hauteur(A)
Minimum	16 3/4" (42.5 cm)
Maximum	17" (43.2 cm)
Largeur(B)
Minimum	24 3/4" (62.9 cm)
Maximum	25" (63.5 cm)
Profondeur (C)
Maximum	20" (50.8 cm)

IMPORTANT

Avant d'installer le conduit d'évacuation, vérifie que le sol est de niveau. La bulle de niveau doit être à égale distance des lignes de niveau.

Illustration 1

Illustratio 2

Dimensions du kit de finition
	27"	30"
Hauteur	18" (460.8mm)	18" (460.8mm)
Largeur	27" (685.8mm)	30" (759mm)
Profondeur	1 3/5" (40.9mm)	1 3/5" (40.9mm)

Instructions d'installation

Illustration 3

Illustration 4

SORTIE ÉLECTRIQUE

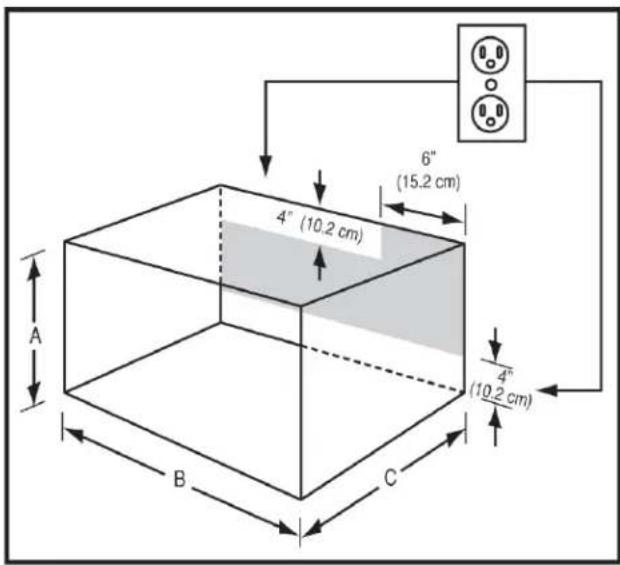

La sortie ne doit PAS etre dans la zone ombree comme indiqued sur l'illustration 3

NOTE 1:

Le plancher d'ouverture devrait etre construit en contreplaque assez solide pour supporter le poids du four et la charge au sol (environ 100 livres). Le sol doit etre a niveau pour le bon fonctionnement du four. Assurez-vous de vérifier le code du batiment local, car il peut etre nécessaire d'entourer l'ouverture de cloison laterale, de plafond et arriere. Pour un bon fonctionnement du four, I'enceinte n'est pas nécessaire.

ENSEMBLE DE CONDUIT D'ÉCHA-PPEMENT

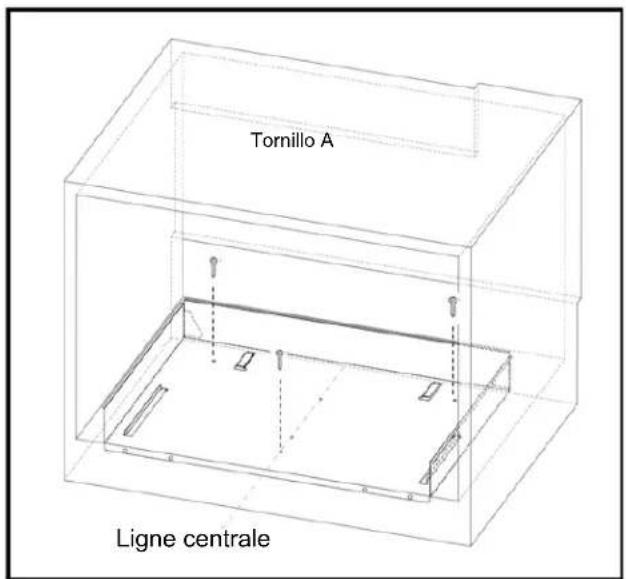

1. Dessinez une ligne centrale sur le sol. Placez le conduit d'évacuation dans l'ouverture. Lorsque l'assemblage du conduit d'évacuation est place correctement dans l'ouverture, la ligne centrale est au milieu de l'assemblage du conduit d'évacuation. Voir l'illustration 4.
2. Fixez l'assemblage du conduit d'évacuation avec les trois vis A.

IMPORTANT: Fixez les vis dans le trou extérieur. 3 pieces sont nécessaires pour l'assemblage du conduit d'échévement.

IMPORTANT

Avant d'installer le conduit d'évacuation, ve rifiiesz que le sol est de niveau. La bulle de niveau doit être à égale distance des lignes de niveau.

Rail de montage inférieur

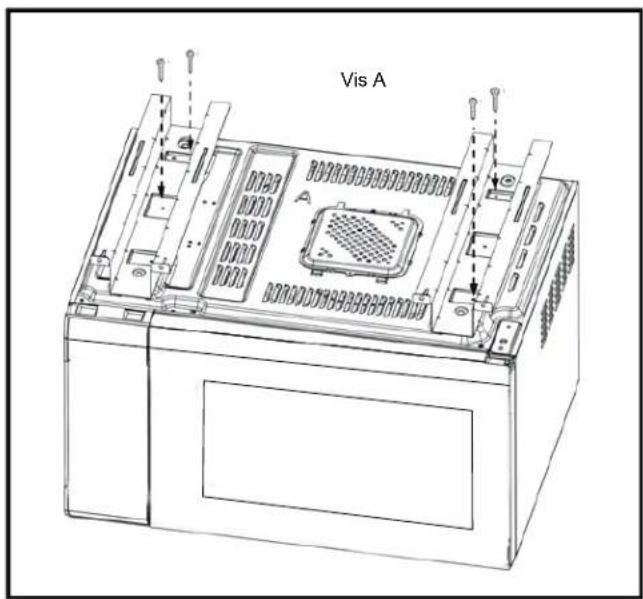

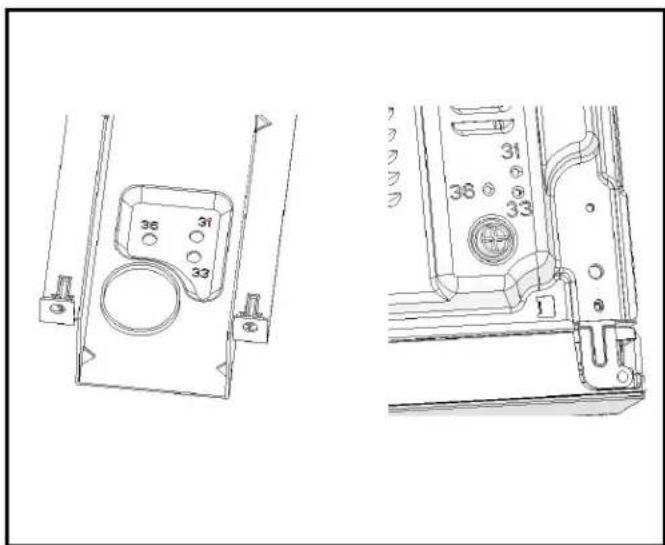

Retournez le micro-ondes pour que voir le fond du four. Fixez le rail de montage inférieur sur le four à l'aide de quatre VIS A. Reportez-vous à l'illustration 5.

REMARQUE: Assurez-vous d'aligner les trouss (indiqués par «36» du rail de montage inférieur et les trouss (marqués «36») de la plaque inférieure du four à micro-ondes.

Illustration 5

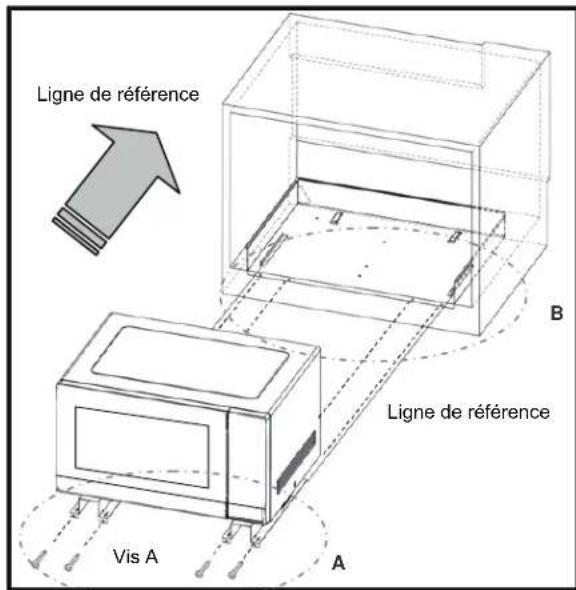

1. Placez le four à côté de l'ouverture du mur ou de l'armoire. Branchez le cordon d'alimentation dans la prise électrique.
2. Guidez soigneusement le four assemblé dans l'ouverture préparée. Faites glisser le four sur l'assemblage du conduit d'évacuation. Voir l'illustration 6.
3. Fixez l'assemblage du conduit d'évacuation avec les quatre vis A.

Illustration 6

INSTALLATION DE CADRE

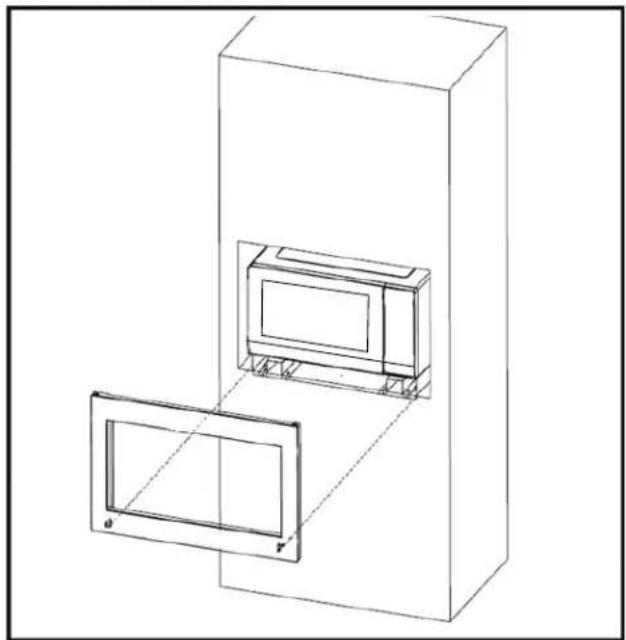

1 Positionnez l'ENSEMBLE DE CADRE pour qu'il soit carré avec le four. Placez délicatement l'ASSEMBLAGE DU CADRE sur le four. Voir l'illustration 7.
2. Verifiez qu'il est de niveau puis fixez-le avec deux VIS B. Fixez la partie inférieure de l'ENSEMBLE DE CADRE avec les deux VIS B restantes. Reportez-vous à l'Illustration 8.

Illustration 7
Illustration 8
