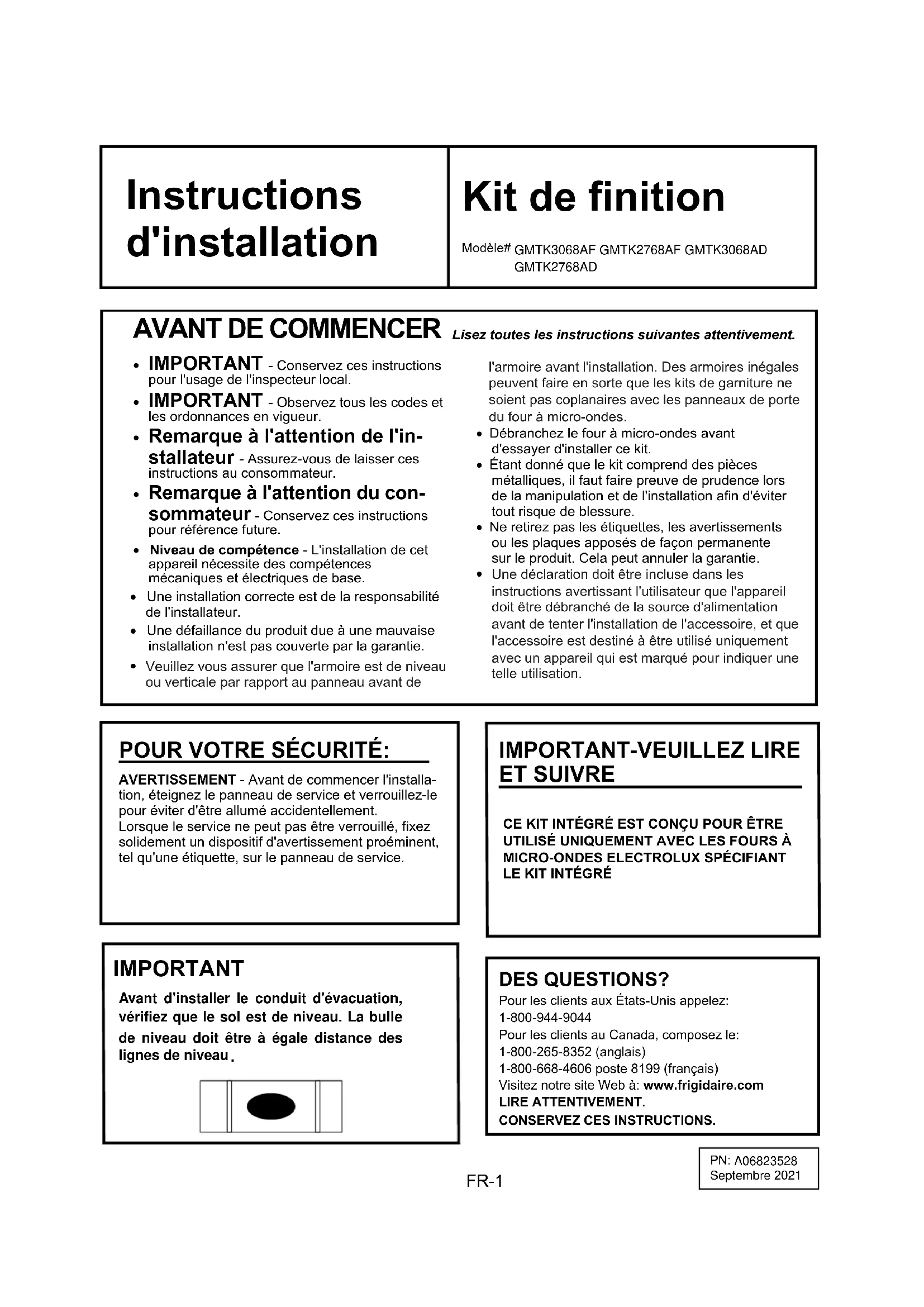

MODE D'EMPLOI GMTK3068AD FRIGIDAIRE

Kit de finition Modèle#

Lisez toutes les instructions suivantes attentivement. POUR VOTRE SÉCURITÉ:

• Une installation correcte est de la responsabilité de l'installateur.• Une défaillance du produit due à une mauvaise installation n'est pas couverte par la garantie.• Débranchez le four à micro-ondes avant d'essayer d'installer ce kit.• Étant donné que le kit comprend des pièces métalliques, il faut faire preuve de prudence lors de la manipulation et de l'installation afin d'éviter tout risque de blessure.• Ne retirez pas les étiquettes, les avertissements ou les plaques apposés de façon permanente sur le produit. Cela peut annuler la garantie.

IMPORTANT - Conservez ces instructions pour l'usage de l'inspecteur local.

IMPORTANT - Observez tous les codes et les ordonnances en vigueur.

Remarque à l'attention de l'in- stallateur - Assurez-vous de laisser ces instructions au consommateur.

Remarque à l'attention du con- sommateur - Conservez ces instructions pour référence future.

• Niveau de compétence - L'installation de cet appareil nécessite des compétences mécaniques et électriques de base.AVERTISSEMENT - Avant de commencer l'installa-tion, éteignez le panneau de service et verrouillez-le pour éviter d'être allumé accidentellement.Lorsque le service ne peut pas être verrouillé, fixez solidement un dispositif d'avertissement proéminent, tel qu'une étiquette, sur le panneau de service.CE KIT INTÉGRÉ EST CONÇU POUR ÊTRE UTILISÉ UNIQUEMENT AVEC LES FOURS À MICRO-ONDES ELECTROLUX SPÉCIFIANT LE KIT INTÉGRÉ Pour les clients aux États-Unis appelez: 1-800-944-9044 Pour les clients au Canada, composez le: 1-800-265-8352 (anglais) 1-800-668-4606 poste 8199 (français) Visitez notre site Web à: www.frigidaire.com LIRE ATTENTIVEMENT. CONSERVEZ CES INSTRUCTIONS. IMPORTANT Avant d'installer le conduit d'évacuation, vérifiez que le sol est de niveau. La bulle de niveau doit être à égale distance des lignes de niveau

GMTK3068AF GMTK2768AF GMTK3068AD GMTK2768AD Veuillez vous assurer que l'armoire est de niveau ou verticale par rapport au panneau avant de l'armoire avant l'installation. Des armoires inégales peuvent faire en sorte que les kits de garniture ne soient pas coplanaires avec les panneaux de porte du four à micro-ondes. Une déclaration doit être incluse dans les instructions avertissant l'utilisateur que l'appareil doit être débranché de la source d'alimentation avant de tenter l'installation de l'accessoire, et que l'accessoire est destiné à être utilisé uniquement avec un appareil qui est marqué pour indiquer une telle utilisation.

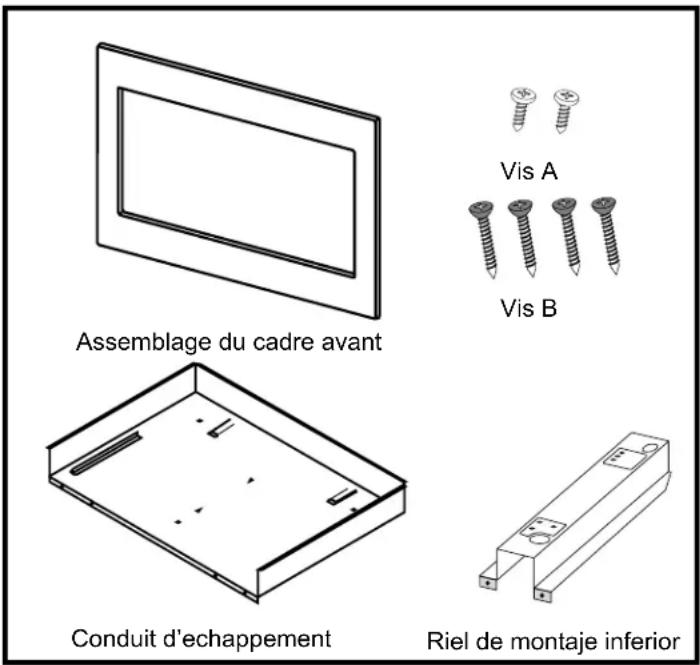

1. Assemblage du cadre avant - QTE 12. Conduit d’echappement - QTE 1 Rail de montage inférieur - QTE 23. Vis A - QTE 11+3 extra4. Vis B - QTE 4+2 extra

Dimensions de découpe (Voir illustration 3)

Illustration 1 Riel de montaje inferior Conduit d’echappement Assemblage du cadre avant Dimensions du kit de finition Hauteur Largeur Profondeur

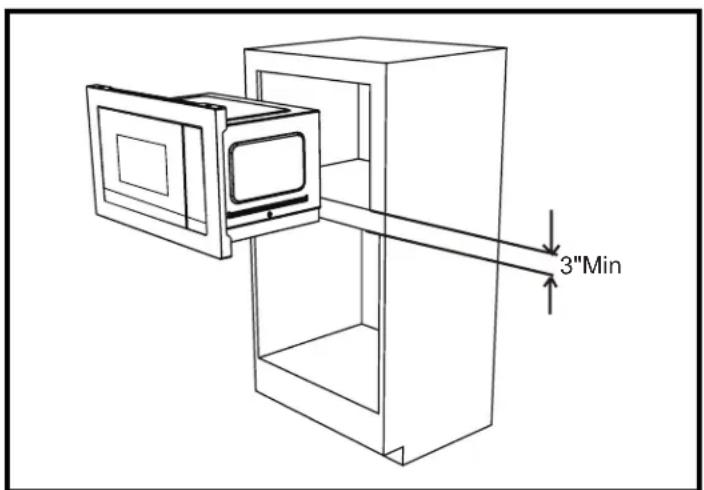

Vis AVis BIllustratio 2 Instructions d’installation Le kit de finition intégrée permet d'installer les micro-ondes énumérées ci-dessous dans une armoire ou un mur, seul ou au-dessus d'un four mural électrique *.Voir l'illustration 1 pour l'emplacement approprié et pour la construction au-dessus d'un four mural. Suivez attentivement les instructions d'installation du four mural et les instructions du kit intégré d'Electrolux. Si vous construisez sur un four mural, assurez-vous que le dégagement entre le four mural et le four à micro-ondes est d'au moins 3 pouces. Voir l'illustration *REMARQUE:Le kit de garniture et le four à micro-ondes ne peuvent être intégrés que sur un mur à cavité unique autonet-toyant ou non auto-nettoyant. 16 (42.5 cm)

IMPORTANT Avant d'installer le conduit d'évacuation, vérifiez que le sol est de niveau. La bulle de niveau doit être à égale distance des lignes de niveau

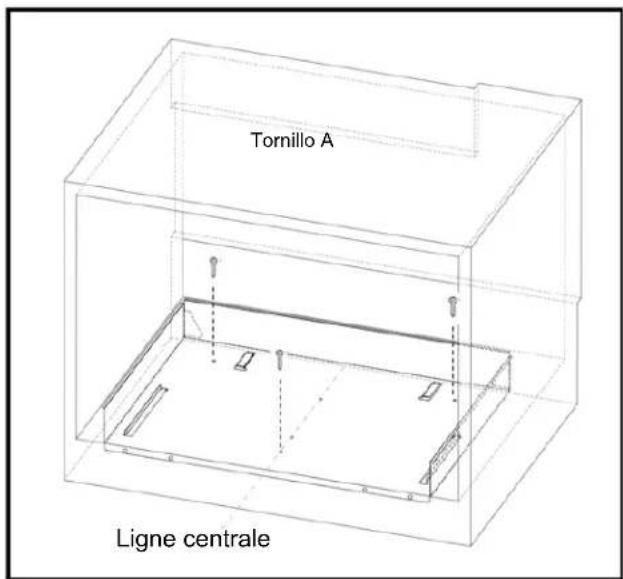

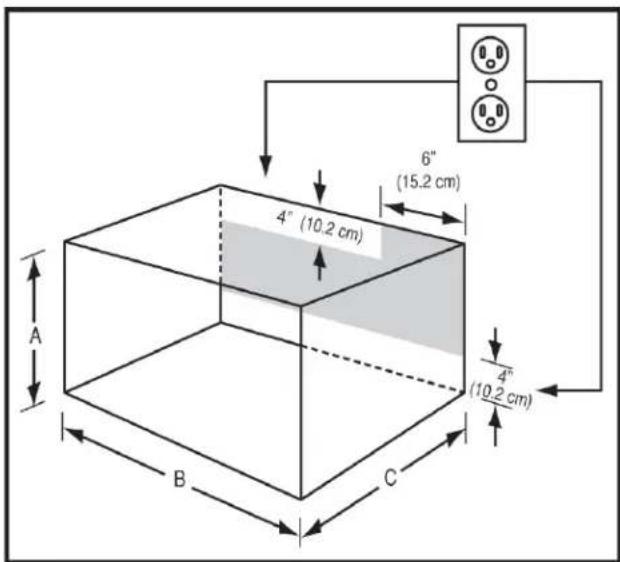

Tornillo A Ligne centrale Instructions d’installation La sortie ne doit PAS être dans la zone ombrée comme indiqué sur l'illustration 3NOTE 1:Le plancher d’ouverture devrait être construit en contreplaqué assez solide pour supporter le poids du four et la charge au sol (environ 100 livres). Le sol doit être à niveau pour le bon fonctionnement du four. Assurez-vous de vérifier le code du bâtiment local, car il peut être nécessaire d'entourer l'ouverture de cloison latérale, de plafond et arrière. Pour un bon fonctionne-ment du four, l'enceinte n’est pas necessaire.1. Dessinez une ligne centrale sur le sol. Placez le conduit d'évacuation dans l'ouverture. Lorsque l'assemblage du conduit d'évacuation est place correctement dans l'ouverture, la ligne centrale est au milieu de l'assemblage du conduit d'évacuation. Voir l'illustration 4.2. Fixez l'assemblage du conduit d'évacuation avec les trois vis A.IMPORTANT: Fixez les vis dans le trou extérieur.3 pièces sont nécessaires pour l'assemblage du conduit d'échappement.

IMPORTANT Avant d'installer le conduit d'évacuation, vérifiez que le sol est de niveau. La bulle de niveau doit être à égale distance des lignes de niveau .FR-4

Rail de montage inférieur

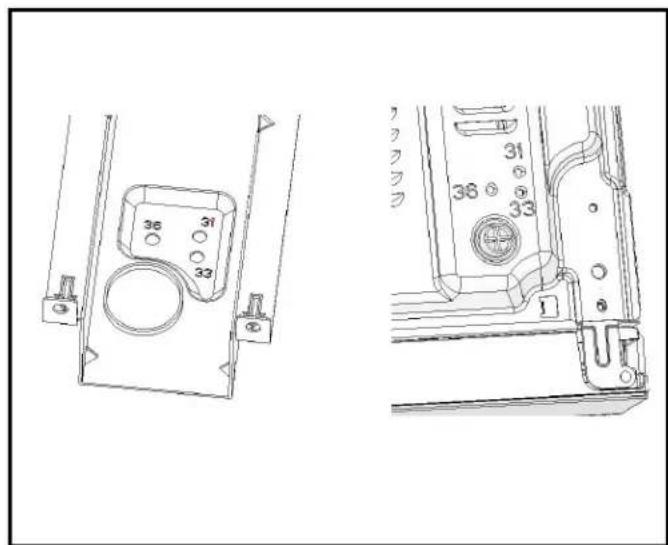

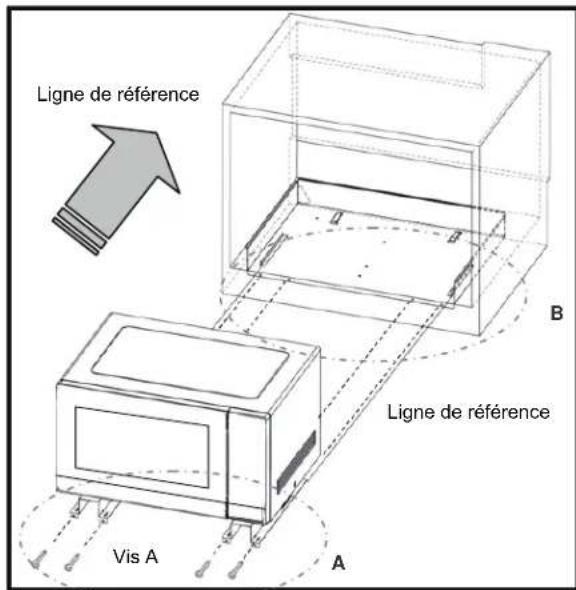

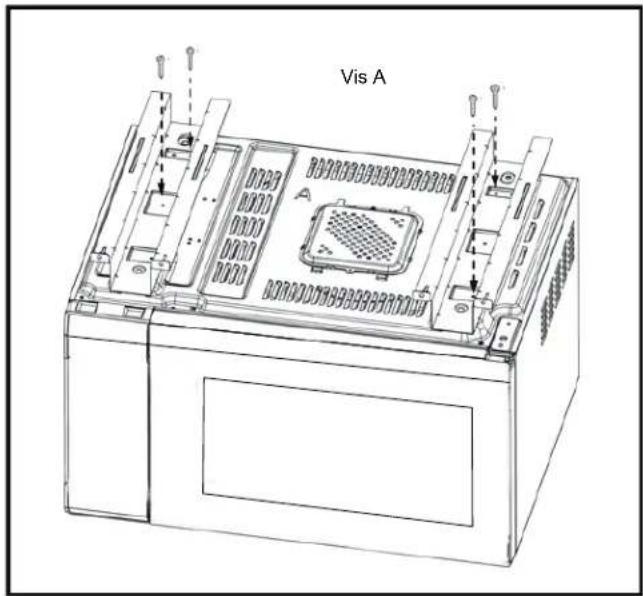

Instructions d’installation Retournez le micro-ondes pour que voir le fond du four. Fixez le rail de montage inférieur sur le four à l'aide de quatre VIS A. Reportez-vous à l'illustration 5. REMARQUE: Assurez-vous d'aligner les trous (indiqués par «36» du rail de montage inférieur et les trous (marqués «36») de la plaque inférieure du four à micro-ondes.

1. Placez le four à côté de l'ouverture du mur ou de

l'armoire. Branchez le cordon d'alimentation dans la prise électrique.

2. Guidez soigneusement le four assemblé dans

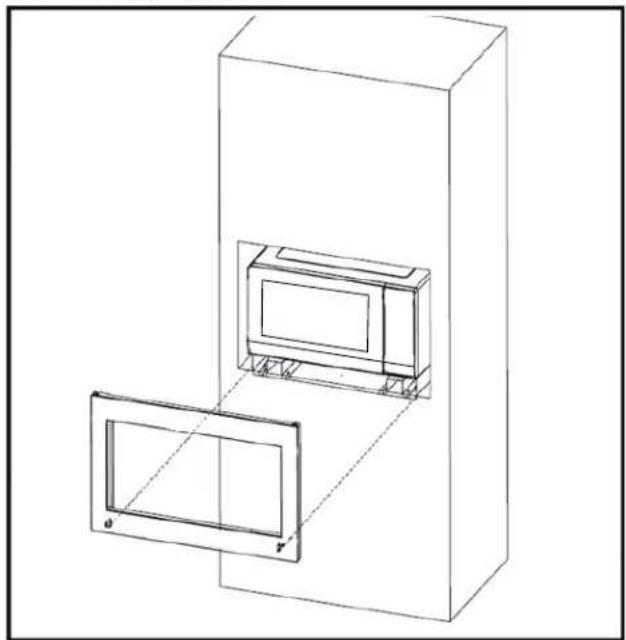

l'ouverture préparée. Faites glisser le four sur l'assemblage du conduit d'évacuation. Voir l'illustra- tion 6.

3. Fixez l'assemblage du conduit d'évacuation avec les

A B Vis AVis ALigne de référenceLigne de référenceFR-5 Illustration 7Illustration 8
