GMTK3068AF - Micro-ondes FRIGIDAIRE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Micro-ondes encastrable avec kit de finition
Marque	Frigidaire
Modèle	GMTK3068AF (kit de finition pour micro-ondes GMBS3068AF)
Hauteur	18" (460,8 mm) avec le kit de finition
Largeur	30" (759 mm)
Profondeur	20" (508 mm) maximum de l'armoire recommandée
Poids	Environ 100 lb (45 kg) pour le micro-ondes seul
Alimentation électrique	120 V, 60 Hz, 15 A (prévoir une prise dédiée)
Fonctions principales	Cuisson par micro-ondes, décongélation, réchauffage
Type d'installation	Encastrable dans une armoire ou au-dessus d'un four mural (dégagement min. 3" entre les appareils)
Contenu du kit de finition	Cadre avant, conduit d'évacuation, rails de montage inférieurs, vis A et B
Compatibilité	Micro-ondes Frigidaire GMBS3068AF (finish inox facile d'entretien) et GMBS3068AD (noir inox)
Dimensions de découpe recommandées	Hauteur : 16 3/4" à 17"; Largeur : 24 3/4" à 25"; Profondeur : max 20"
Niveau de compétence requis	Compétences mécaniques et électriques de base
Sécurité	Débrancher l'appareil avant toute installation ; couper le courant au panneau de service
Entretien	Nettoyer avec un chiffon humide et un détergent doux ; éviter les abrasifs
Garantie	La garantie ne couvre pas les dommages dus à une mauvaise installation
Service client	États-Unis : 1-800-944-9044 ; Canada : 1-800-265-8352 (anglais) ou 1-800-668-4606 poste 8199 (français)
Site web	www.frigidaire.com

FOIRE AUX QUESTIONS - GMTK3068AF FRIGIDAIRE

Puis-je installer ce micro-ondes au-dessus d'un four mural ?

Oui, le kit de finition permet une installation au-dessus d'un four mural, à condition de respecter un dégagement minimum de 3 pouces entre les deux appareils. Consultez les instructions du four mural et du kit intégré.

Quels outils sont nécessaires pour installer le kit de finition ?

Vous aurez besoin d'un tournevis (cruciforme) pour les vis fournies, d'un niveau à bulle, et éventuellement d'une perceuse si des trous pilotes sont nécessaires. Aucun outil spécial n'est requis.

Comment m'assurer que l'armoire est de niveau avant l'installation ?

Utilisez un niveau à bulle sur le sol de l'armoire. La bulle doit être centrée entre les lignes. Un sol irrégulier peut empêcher le kit de finition d'être coplanaire avec la porte du micro-ondes.

Quelles sont les dimensions de découpe exactes pour l'armoire ?

Hauteur : de 16 3/4" (42,5 cm) à 17" (43,2 cm). Largeur : de 24 3/4" (62,9 cm) à 25" (63,5 cm). Profondeur maximale : 20" (50,8 cm). La sortie d'évacuation ne doit pas se situer dans la zone ombrée indiquée sur l'illustration 3 de la notice.

Le kit de finition est-il compatible avec d'autres marques de micro-ondes ?

Non, ce kit est conçu exclusivement pour les micro-ondes Electrolux/Frigidaire des modèles GMBS3068AF et GMBS3068AD. L'utiliser sur un autre appareil pourrait entraîner une installation incorrecte.

Dois-je débrancher le micro-ondes avant d'installer le kit ?

Oui, absolument. Avant toute manipulation, débranchez l'appareil de la source d'alimentation et coupez le courant au panneau de service pour éviter tout risque de choc électrique.

Combien de vis sont fournies dans le kit ?

Le kit contient 11 vis A + 3 supplémentaires, et 4 vis B + 2 supplémentaires. Les vis A servent pour le conduit d'évacuation et les rails de montage ; les vis B pour fixer le cadre avant.

Que faire si le cadre avant n'est pas de niveau après installation ?

Vérifiez d'abord que le sol de l'armoire est de niveau. Si nécessaire, ajustez en calant le micro-ondes. Le cadre doit être carré avec le four avant de le visser définitivement.

Puis-je utiliser ce micro-ondes sans le kit de finition ?

Le micro-ondes peut fonctionner indépendamment, mais le kit est nécessaire pour une installation encastrée. Sans lui, l'appareil n'est pas conçu pour être intégré dans une armoire.

Où trouver les instructions détaillées pour l'installation ?

La notice complète est disponible gratuitement en PDF sur notice-facile.com. Vous pouvez également contacter le service client Frigidaire aux numéros indiqués dans la notice.

MODE D'EMPLOI GMTK3068AF FRIGIDAIRE

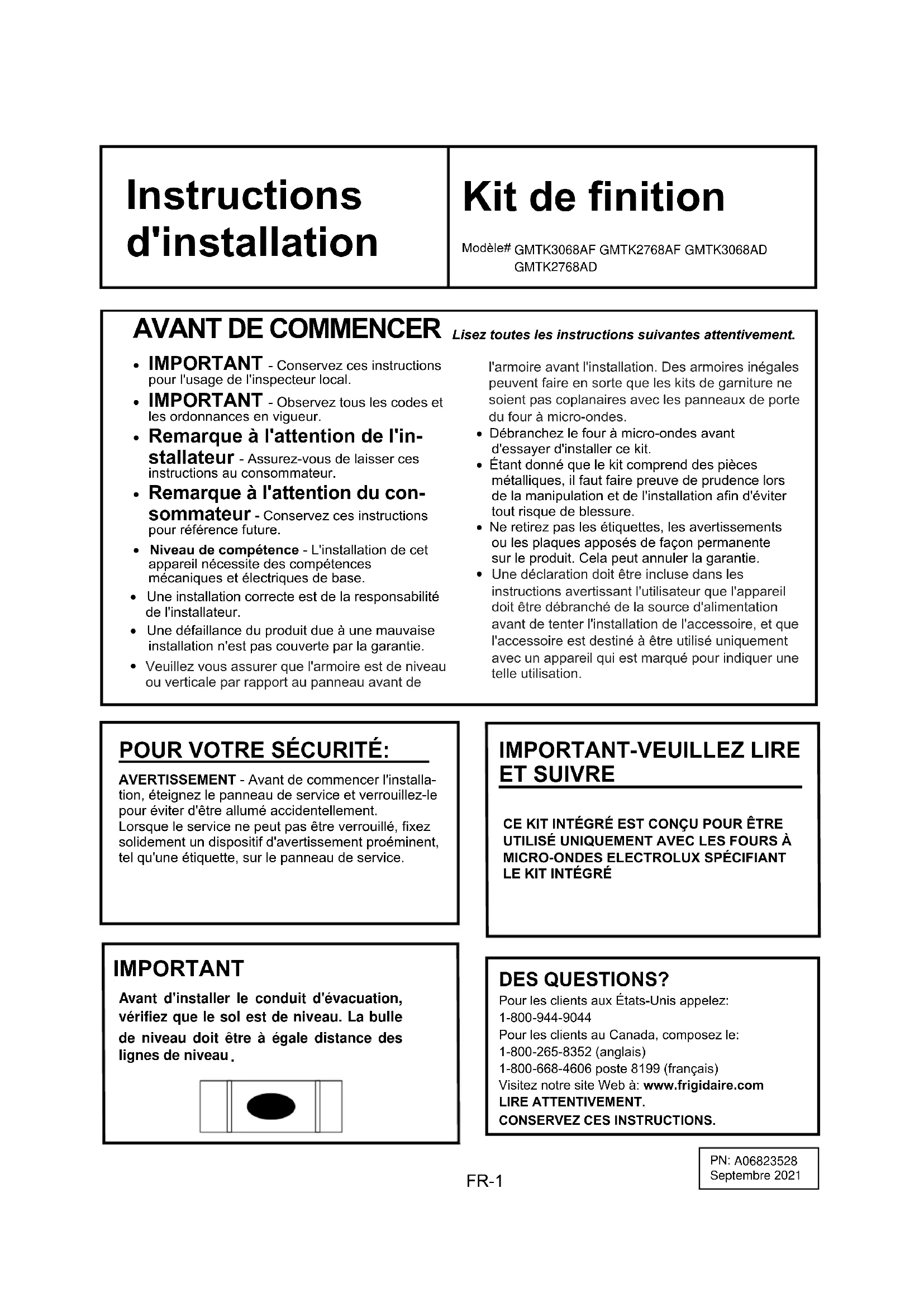

Instructions d'installation

Kit de finition

Modèle# GMTK3068AF GMTK2768AF GMTK3068AD GMTK2768AD

AVANT DE COMMENCER

• IMPORTANT - Conservez ces instructions pour l'usage de l'inspecteur local.
• IMPORTANT - Observez tous les codes et les ordonnances en vigueur.
• Remarque à l'attention de l'installateur - Assurez-vous de laisser ces instructions au consommateur.
• Remarque à l'attention du consommateur - Conservez ces instructions pour référence future.
• Niveau de compétence - L'installation de cet appareil nécessite des compétences mécaniques et électriques de base.
• Une installation correcte est de la responsabilité de l'installateur.
• Une défaillance du produit due à une mauvaise installation n'est pas couverte par la garantie.
• Veuillez vous assurer que l'armoire est de niveau ou verticale par rapport au panneau avant de

Lisez toutes les instructions suivantes attentivement.

l'armoire avant l'installation. Des armoires inégales peuvent faire en sorte que les kits de garniture ne soient pas coplanaires avec les panneaux de porte du four à micro-ondes.

• Débranchez le four à micro-ondes avant d'essayer d'installer ce kit.
• Étant donné que le kit comprend des pièces métalliques, il faut faire preuve de prudence lors de la manipulation et de l'installation afin d'éviter tout risque de blessure.
• Ne retirez pas les étiquettes, les avertissements ou les plaques apposés de façon permanente sur le produit. Cela peut annuler la garantie.
• Une déclaration doit être incluse dans les instructions avertissant l'utilisateur que l'appareil doit être débranché de la source d'alimentation avant de tenter l'installation de l'accessoire, et que l'accessoire est destiné à être utilisé uniquement avec un appareil qui est marqué pour indiquer une telle utilisation.

POUR VOTRE SÉCURITÉ:

AVERTISSEMENT - Avant de commencer l'installation, éteignez le panneau de service et verrouillez-le pour éviter d'être allumé accidentellement. Lorsque le service ne peut pas être verrouillé, fixez solidement un dispositif d'avertissement proéminent, tel qu'une étiquette, sur le panneau de service.

IMPORTANT

Avant d'installer le conduit d'évacuation, vérifiez que le sol est de niveau. La bulle de niveau doit être à égale distance des lignes de niveau.

IMPORTANT-VEUILLEZ LIRE ET SUIVRE

CE KIT INTÉGRÉ EST CONÇU POUR ÊTRE UTILISÉ UNIQUEMENT AVEC LES FOURS À MICRO-ONDES ELECTROLUX SPÉCIFIANT LE KIT INTÉGRÉ

DES QUESTIONS?

Pour les clients aux États-Unis appelez:

1-800-944-9044

Pour les clients au Canada, composez le:

1-800-265-8352 (anglais)

1-800-668-4606 poste 8199 (français)

Visitez notre site Web à: www.frigidaire.com

LIRE ATTENTIVEMENT.

CONSERVEZ CES INSTRUCTIONS.

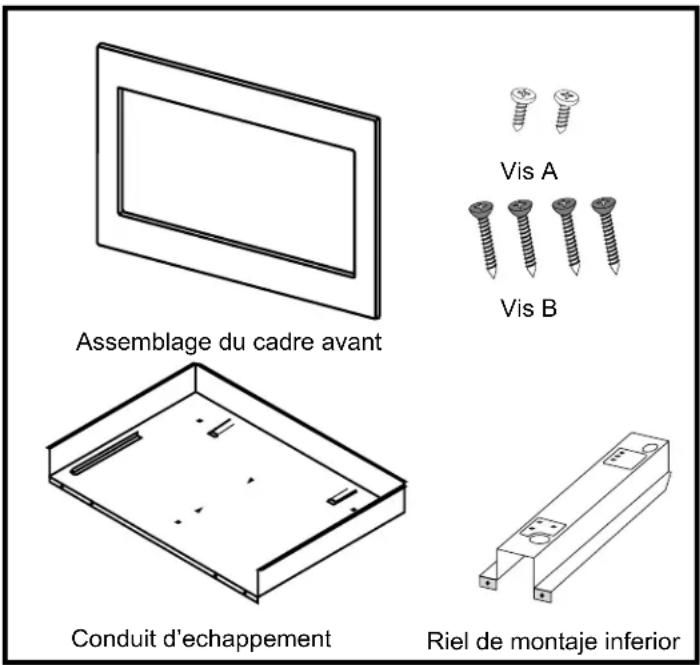

1. Assemblage du cadre avant - QTE 1
2. Conduit d'echappement - QTE 1

Rail de montage inférieur - QTE 2

1. Vis A - QTE 11+3 extra
2. Vis B - QTE 4+2 extra

CHOISIR UN EMPLACEMENT POUR VOTRE FOUR À MICRO- ONDES SI INTÉGRÉ

Le kit de finition intégrée permet d'installer les micro-ondes énumérées ci-dessous dans une armoire ou un mur, seul ou au-dessus d'un four mural électrique *.

Numéro de modèle	Couleur	La description
GMBS3068AF	SS facile d'entretien	Four micro onde
GMBS3068AD	Noir SS	Four micro onde
GMTK3068AF	SS facile d'entretien	Kit de garniture de 30"
GMTK2768AF	SS facile d'entretien	Ensemble de garniture de 27"
GMTK3068AD	Noir SS	Kit de garniture de 30"
GMTK2768AD	Noir SS	Ensemble de garniture de 27"

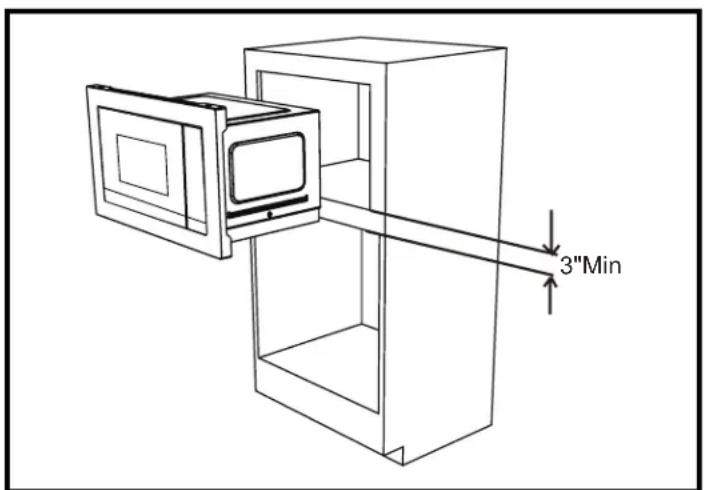

Voir l'illustration 1 pour l'emplacement approprié et pour la construction au-dessus d'un four mural. Suivez attentivement les instructions d'installation du four mural et les instructions du kit intégré d'Electrolux. Si vous construisez sur un four mural, assurez-vous que le dégagement entre le four mural et le four à micro-ondes est d'au moins 3 pouces. Voir l'illustration2.

\*REMARQUE:

Le kit de garniture et le four à micro-ondes ne peuvent être intégrés que sur un mur à cavité unique autonettoyant ou non auto-nettoyant.

ARMOIRE OU MOULAGE MUR

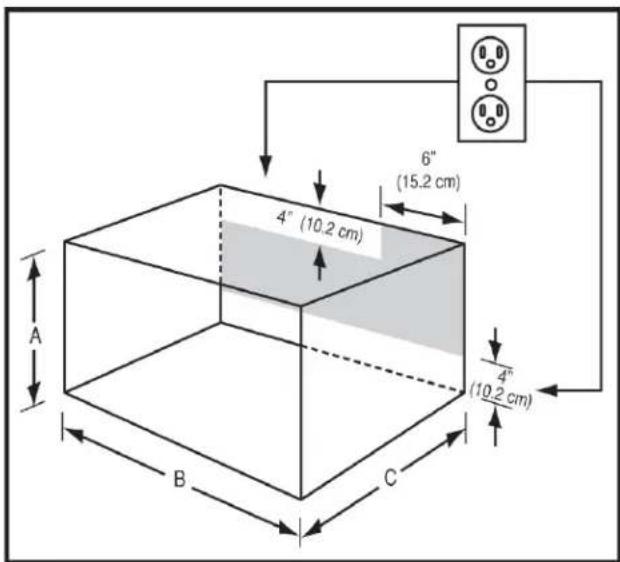

Dimensions de découpe (Voir illustration 3)

Hauteur(A)
Minimum	16 3/4" (42.5 cm)
Maximum	17"(43.2 cm)
Largeur(B)
Minimum	24 3/4" (62.9 cm)
Maximum	25"(63.5 cm)
Profondeur (C)
Maximum	20"(50.8 cm)

IMPORTANT

Avant d'installer le conduit d'é vacuation, vé rifiez que le sol est de niveau. La bulle de niveau doit être à égale distance des lignes de niveau.

Assemblage du cadre avant Conduit d'échappement Riel de montaje inferior Vis A Vis B

Illustration 1

3"Min

Illustratio 2

Dimensions du kit de finition
	27"	30"
Hauteur	18" (460.8mm)	18" (460.8mm)
Largeur	27" (685.8mm)	30" (759mm)
Profondeur	1 3/5" (40.9mm)	1 3/5" (40.9mm)

Instructions d'installation

La sortie ne doit PAS être dans la zone ombrée comme indiqué sur l'illustration 3

NOTE 1:

Le plancher d'ouverture devrait être construit en contreplaqué assez solide pour supporter le poids du four et la charge au sol (environ 100 livres). Le sol doit être à niveau pour le bon fonctionnement du four. Assurez-vous de vérifier le code du bâtiment local, car il peut être nécessaire d'entourer l'ouverture de cloison latérale, de plafond et arrière. Pour un bon fonctionnement du four, l'enceinte n'est pas nécessaire.

Tornillo A Ligne centrale

Illustration 4

ENSEMBLE DE CONDUIT D'ÉCHA- PPEMENT

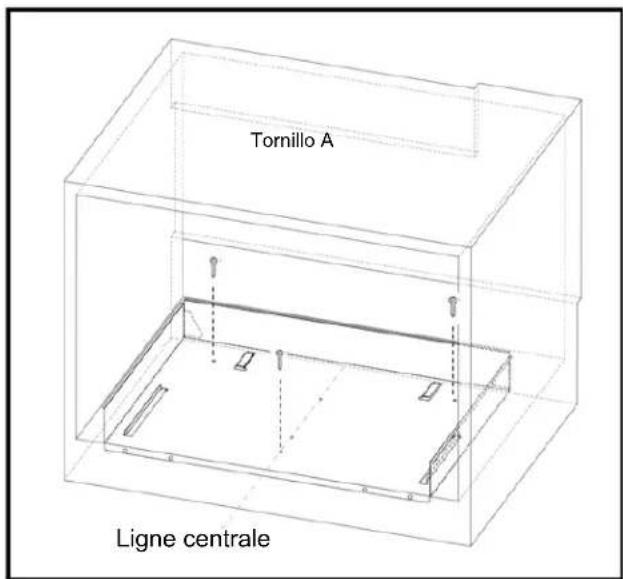

1. Dessinez une ligne centrale sur le sol. Placez le conduit d'évacuation dans l'ouverture. Lorsque l'assemblage du conduit d'évacuation est place correctement dans l'ouverture, la ligne centrale est au milieu de l'assemblage du conduit d'évacuation. Voir l'illustration 4.
2. Fixez l'assemblage du conduit d'évacuation avec les trois vis A.

IMPORTANT: Fixez les vis dans le trou extérieur. 3 pièces sont nécessaires pour l'assemblage du conduit d'échappement.

IMPORTANT

Avant d'installer le conduit d'évacuation, vé rifiez que le sol est de niveau. La bulle de niveau doit être à égale distance des lignes de niveau.

Instructions d'installation

Rail de montage inférieur

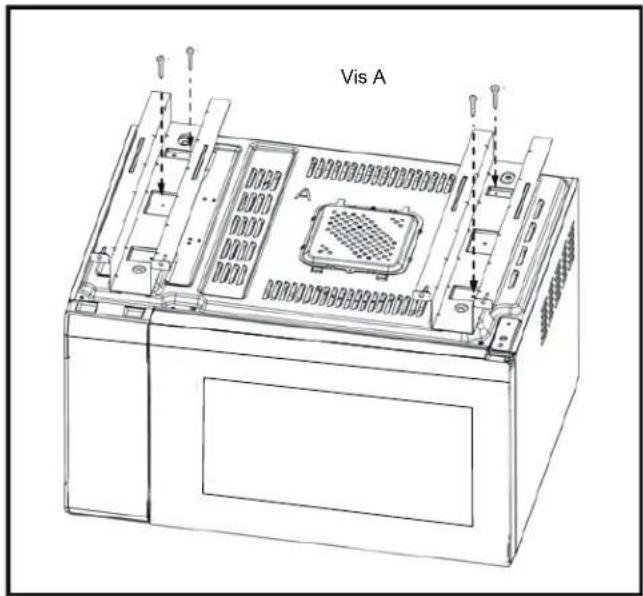

Retournez le micro-ondes pour que voir le fond du four. Fixez le rail de montage inférieur sur le four à l'aide de quatre VIS A. Reportez-vous à l'illustration 5.

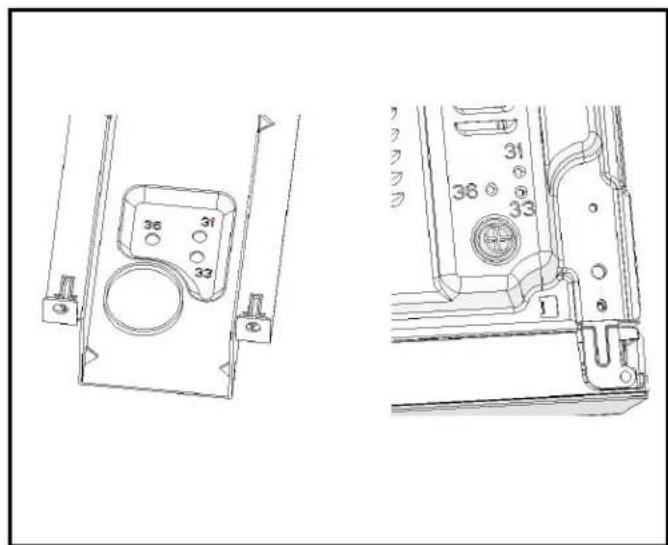

REMARQUE: Assurez-vous d'aligner les trous (indiqués par «36» du rail de montage inférieur et les trous (marqués «36») de la plaque inférieure du four à micro-ondes.

Vis A

Illustration 5

1. Placez le four à côté de l'ouverture du mur ou de l'armoire. Branchez le cordon d'alimentation dans la prise électrique.

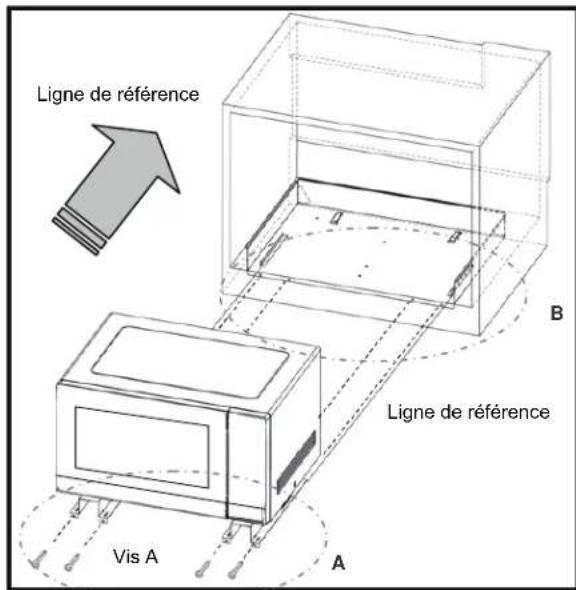

2. Guidez soigneusement le four assemblé dans l'ouverture préparée. Faites glisser le four sur l'assemblage du conduit d'évacuation. Voir l'illustration 6.
3. Fixez l'assemblage du conduit d'évacuation avec les quatre vis A.

Ligne de référence B Ligne de référence Vis A A

Illustration 6

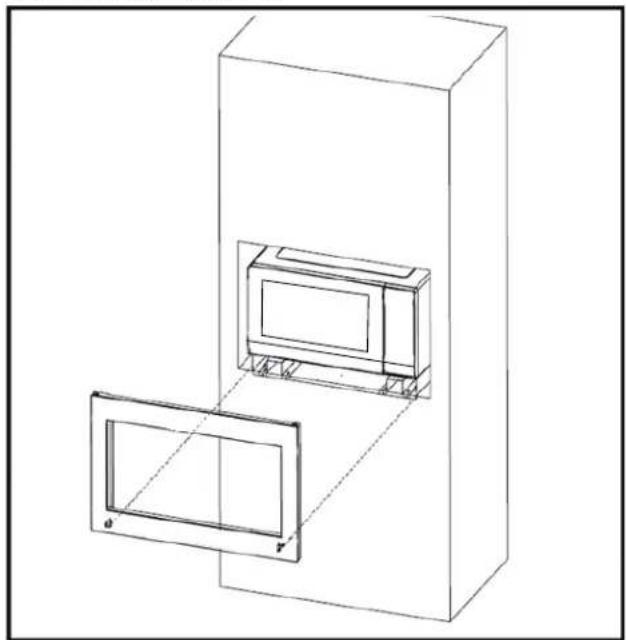

1 Positionnez l'ENSEMBLE DE CADRE pour qu'il soit carré avec le four. Placez délicatement l'ASSEMBLAGE DU CADRE sur le four. Voir l'illustration 7.
2. Vérifiez qu'il est de niveau puis fixez-le avec deux VIS B. Fixez la partie inférieure de l'ENSEMBLE DE CADRE avec les deux VIS B restantes. Reportez-vous à l'Illustration 8.
