GLFH17F8HW - Congélateur FRIGIDAIRE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Congélateur
Marque	Frigidaire
Modèle	GLFH17F8HW
Alimentation électrique	115 V, 60 Hz, 15 A, prise avec mise à la terre
Type de commande	Électronique standard (certains modèles)
Température ambiante maximale	43°C (110°F)
Espace de ventilation requis	75 mm (3 po) de chaque côté
Capacité de congélation par charge	1,4 kg (3 lb) par 0,03 m³ (1 pi³) de capacité
Alarme de température	Oui, avec voyant rouge et sonnerie (déclenchement à -5°C / 23°F)
Alarme de porte entrouverte	Oui, après 5 minutes, bip toutes les 5 secondes
Dégivrage	Manuel (modèles avec vidange) ou automatique (modèles sans givre)
Clayettes	Réglables (certains modèles)
Panier coulissant	Disponible sur modèles horizontaux
Balconnets réglables	Disponibles sur certains modèles verticaux
Période de refroidissement initial	4 heures avant la première utilisation
Mise à niveau	Inclinaison de 6 mm (1/4 po) de l'avant vers l'arrière
Nettoyage intérieur recommandé	Solution de 2 cuillères à soupe de bicarbonate de soude par litre d'eau chaude
Garantie	1 an limitée (pièces et main-d'œuvre)
Service après-vente (États-Unis)	1-800-944-9044
Service après-vente (Canada)	1-800-265-8352

FOIRE AUX QUESTIONS - GLFH17F8HW FRIGIDAIRE

Que faire si le congélateur ne fonctionne pas ?

Vérifiez d'abord que le cordon d'alimentation est bien branché sur une prise 115 V avec mise à la terre. Assurez-vous que le fusible domestique n'est pas grillé ou que le disjoncteur n'est pas déclenché. Si la commande de température est sur OFF, tournez-la sur une position de fonctionnement. Si le problème persiste, contactez un technicien autorisé.

Pourquoi le congélateur fonctionne-t-il trop longtemps ou trop souvent ?

Cela peut être dû à une température ambiante élevée, à l'ajout récent d'aliments chauds, à une porte ouverte trop fréquemment ou à un joint de porte sale ou usé. Vérifiez que la porte se ferme hermétiquement et nettoyez les joints si nécessaire. Attendez 24 heures après l'installation pour que la température se stabilise.

Comment régler la température du congélateur ?

Sur les modèles à commande électronique standard, appuyez sur le bouton HAUT (▲) pour refroidir davantage et sur le bouton BAS (▼) pour réchauffer. Attendez plusieurs heures entre les ajustements. Sur les modèles mécaniques, tournez le bouton de commande vers la droite pour plus froid ou vers la gauche pour moins froid. La température de conservation recommandée est autour de -18°C (0°F).

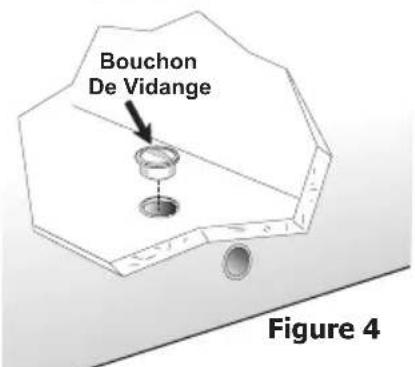

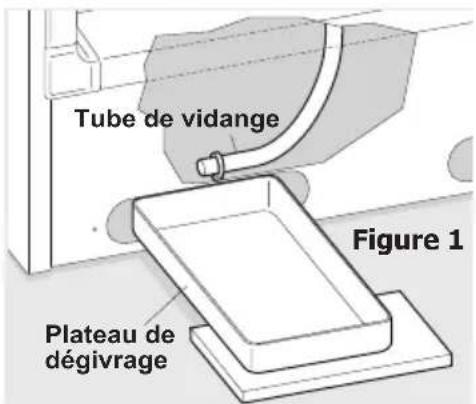

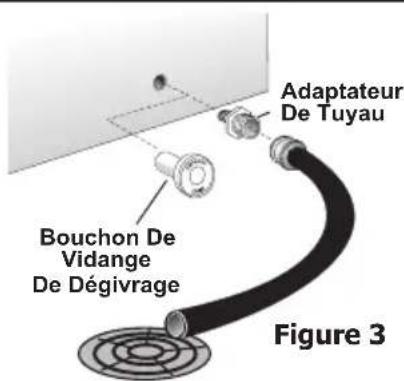

Comment dégivrer le congélateur ?

Pour les modèles avec vidange, retirez le bouchon de vidange intérieur et placez un récipient sous le tube de vidange. L'eau de dégivrage s'écoulera. Pour les modèles sans vidange, placez des serviettes au fond et utilisez un grattoir en plastique. N'utilisez jamais d'objets métalliques pointus. Après dégivrage, nettoyez l'intérieur avec une solution de bicarbonate de soude.

Que faire en cas de panne d'électricité ?

Évitez d'ouvrir la porte. Les aliments restent congelés pendant au moins 24 heures si la porte reste fermée. Si la panne se prolonge, placez 3,2 à 3,6 kg (7-8 lb) de glace sèche dans le congélateur toutes les 24 heures. Portez des gants pour manipuler la glace sèche. Si nécessaire, confiez vos aliments à un entrepôt frigorifique.

Comment nettoyer l'intérieur du congélateur ?

Utilisez une solution de 2 cuillères à soupe de bicarbonate de soude dans 1 litre d'eau chaude. Lavez les parois, les clayettes et le joint de porte avec cette solution. Rincez et séchez soigneusement. N'utilisez pas de nettoyants abrasifs, de tampons métalliques ou de solutions alcalines. Ne lavez pas les pièces amovibles au lave-vaisselle.

Pourquoi y a-t-il du givre à l'intérieur du congélateur ?

L'accumulation de givre peut être due à une porte laissée entrouverte, à une humidité extérieure élevée, ou à une ouverture trop fréquente de la porte. Vérifiez que la porte se ferme correctement et que le joint d'étanchéité est en bon état. Dégivrez lorsque l'épaisseur de givre atteint 0,6 à 1,3 cm (1/4 à 1/2 po).

Que faire si l'alarme sonne ?

L'alarme de température (voyant rouge HI TEMP) sonne si la température intérieure dépasse 23°F (-5°C). Appuyez sur le bouton ALARM RESET pour arrêter la sonnerie. L'alarme de porte entrouverte sonne après 5 minutes ; appuyez sur ALARM RESET et fermez la porte. Si l'affichage montre 'E', contactez un technicien.

Comment changer l'ampoule intérieure ?

Débranchez d'abord le congélateur. Retirez le cache de l'ampoule (selon le modèle) et remplacez l'ampoule par une de même type et puissance. Pour les modèles à éclairage fluorescent, faites appel à un technicien qualifié. Ne touchez pas l'ampoule avec les mains humides. Rebranchez après remplacement.

Où trouver le service après-vente ?

Aux États-Unis, appelez le 1-800-944-9044. Au Canada, composez le 1-800-265-8352. Vous pouvez aussi consulter le site www.frigidaire.com. Pour les réparations sous garantie, conservez votre preuve d'achat. La garantie limitée d'un an couvre les pièces et la main-d'œuvre.

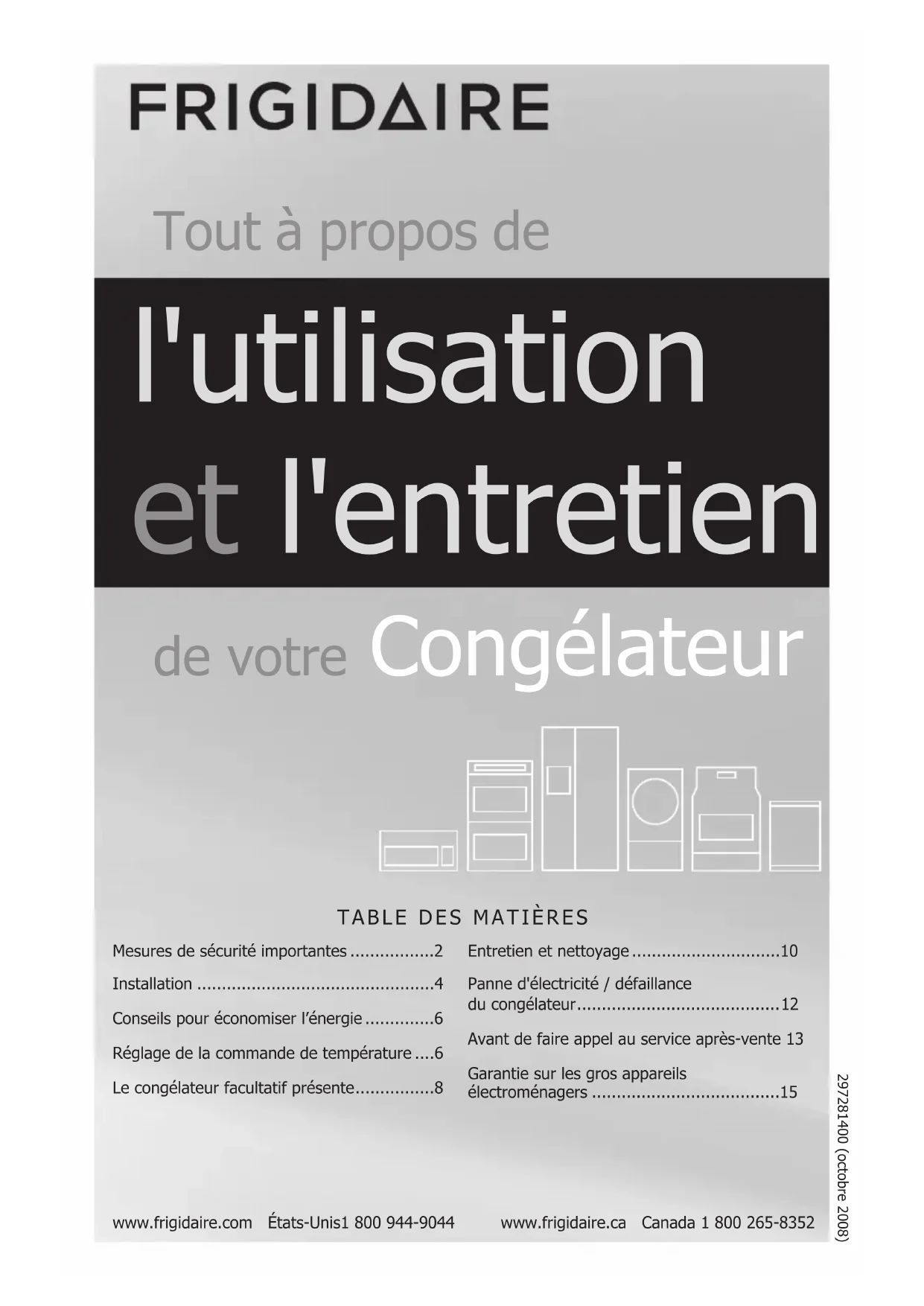

MODE D'EMPLOI GLFH17F8HW FRIGIDAIRE

l'utilisation et l'entretien

de votre Congélateur

TABLE DES MATIÈRES

Mesures de sécurité importantes. 2 Entretien et nettoyage. 10

Installation 4 Panne d'electricite / defaillance

du congélateur 12

Avant de faire appel au service après-vente 13

Le congélateur facultatif presente. .8 électroménagers 15

AVERTISSEMENT

Veuillez lore ces instructions au complet avant d'utiliser le congelateur.

Pour votre sécurité

• N'ENTREPOSEZ PAS et n'utilise pas d'essence ni aucun autre liquide inflammable à proximé de cet apparéil ou d'un autre electroménager. Lisez les étiquettes du produit concernant les risques d'inflammabilité et autres averissements.
• NE FAITES PAS fonctionner le congélateur en présence de vapeurs explosives.
• Evitez tout contact avec les pieces mobiles de la machine à gaçons automatique.
• Enlevez toutes les agrafes du carton. Les agrafes peuvent cause de graves coupures et endommager les finis si elles entrent en contact avec d'autres electroménagers ou des meubles.

Définitions

Voici le symbole d'advertissement concernant la sécurité. Il est utilisé pour vous avertir des risques de blessures potentiels. Respectez tous les messages qui suivent ce symbole afin de prévenir les blessures ou la mort.

DANGER

La mention DANGER indique un risque imminent qui causera la mort ou de graves blessures, s'il n'est pas évité.

AVERTISSEMENT

La mention AVERTISSEMENT indique une situation potentielle dangereuse qui, si elle n'est pas évitée, pourrait entraîner des blessures graves ou même la mort.

ATTENTION

La mention ATTENTION signale la presence d'une situation potentielle dangereuse susceptible de cause des blessures mineures ou moyenement graves si elle n'est pas evitée.

IMPORTANT

IMPORTANT - Cette mention précède des renseignements importants relatifs à l'installation, au fonctionnement ou à l'entretien. Toutefois, ceux ci n'impliquent aucune notion de danger.

liste de vérification d'installation

Portes

Les poignées sont bien fixées
Les portes se ferment hermetiquement sur tous les cots de la caisse
La porteducongelaturerestde niveautoutle longde la partie supérieure

Mise à niveau

Les cotes du concélateur sont de niveau. Le concélateur est incliné de l'avant vers l'arrière de 6 mm (1/4 po)
Les quatrecoins de la caisse reposent fermement sur le plancher

Alimentation en électricité

Le système électrique de la maison est sous tension
Le congélateur est branché

Machine à glaçons

Le système d'alimentation en eau est raccordé au congelateur
Il n'y a aucune fuite au niveau des raccords - seconde verification 24 heures plus tard
La machine à glaçons est allumée
Le filtré avant est bien ajusté dans le boîtier du filtré (certains modèles)

Vérifications finale

Le matériel d'expédition est enlevé
□ Congélation sont programmeses
La carte d'enregistrement est envoyee

Sécurité des enfants

Détruirez ou recyclez le carton, les sacs en plastique et tout matériel d'emballage externe immédiatement après le déballage du congelateur. Les enfants ne devraient jamais journé avec ces articles. Les cartons recouverts de tapis, de couvertures, de feuilles de plastique ou de film étirable peuvent devenirétanches à l'air et rapidement provoquer unétouffement.

Mise au rebut appropriée de votre réfrigérateur ou de votre congélateur

Dangers d'enfermentation des enfants

Les risques d'enfermement et de suffocation des enfants ne sont pas des problèmes d'une autre épque. Les réfrigerateurs ou les congelateurs abandonnés ou mis au rebut sont dangereux, même si ce n'est « que pour quelques jours ». Si vous désirez vous defaire de votre vieux réfrigerateur ou congelateur, veuillez suivre les instructions ci-dessous afin d'aider à prévenir les accidents.

Mise au rebut appropriée de votre réfrigérateur/congélateur

Nous encourageons le recyclage des apparils menagers ainsi que les méthodes d'élimination responsables. Verifiez auprès de notre entreprise de recyclage ou visitez le site www.energystar.gov/recycle pour obtenir des informations sur la manière de recycler votre ancien réfrigerateur.

Avant demettreau rebutvoirevieux réfrigérateur/congélateur:

• Enlevez les portes.
• Laissez les clayettes en place pour que les enfants ne puissant pas grimper facilement à l'intérieur.
• Demandez à un technicien qualifié d'enlever le réfrigerant.

AVERTISSEMENT

Voudevez suivre cesdirectives pour quelesmecanismedesecuritydevoretrefrigérateurfonctionnentcorrectement.

Électricité

• Le congelateur doit être branché sur sa propre prise électrique (CA seulement) de 115 V, de 60 Hz et de 15 A. Le cordon d'alimentation de l'appareil est muni d'une fiche à trois broches avec mise à la terre afin de vous protégger contre les chocs electrométriques. Cette fiche doit être branchée directement sur une prise murale à trois alveoles correctement mise à la terre. La prise murale doit être installée selon les codes et règlements locaux. Consultez un électricien qualifié. Evitez de brancher le réfrigerateur à un circuit muni d'un disjoncteur de fuite à la terre. N'utilise pas de rallonge électrique ni de fiche d'adaptation.
• Si le cordon d'alimentation est

endommagé, il doit être remplace par un technicien de service autorisé afin d'éviter tout danger.

• Ne débranchez jamais le congélateur en tirant sur le cordon. Tenez fermement la fiche et tirez-la hors de la prise électrique en ligne droite pour éciter d'endommager le cordon d'alimentation.
• Afin d'éviter les chocs électriques, débranchez le congélateur avant de le nettoyer ou de remplacer une ampoule.
• Une tension variant de 10% ou plus risque de nuire aux performances de votre apparéil. L'utilisation du congealateur sans une alimentation électrique suffisante peut endommager le compréseur. Un tel dommage n'est pas couvert par la garantie.
• Ne branchez pas le congealateur sur une prise électrique commandée par un interrupteur mural ou un cordon de tirage pour éviter qu'il ne soit accidentellement étant.

IMPORTANT

Voupez arreter le système de refroidissement de votre congélateur en Maintenant le bouton On/Off (Marche/ arrêt) situé sur le côté gauche du panneau de commande de température (commandes électroniques) enforce pendant trois (3) secondes, ou en tournant les commandes du réfrigerateur et du congélateur à la position « 0 » (commandes mécaniques). L'alimentation de l'ampoule et des autres composants électriques ne sera pas coupée. Pour couper l'alimentation de votre réfrigerateur, débranchez le cordon d'alimentation de la prise électrique.

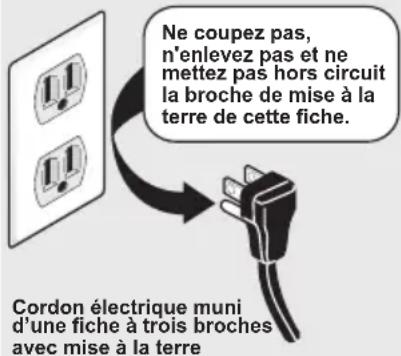

Prise murale avec mise à la terre

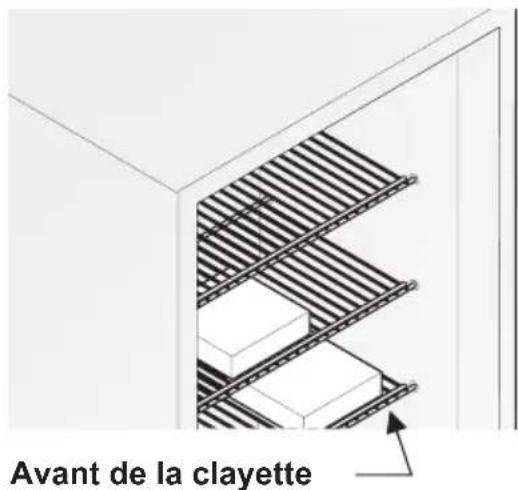

ATTENTION

Pour éviter les blessures et les dommages, manipuez les clayettes en verre trempe avec soin. Les clayettes peuvent casser subitement si elles sont craquelées, égratignées ou exposées à de brusques changements de température.

INSTALLATION

Ce guide d'utilisation et d'entretien contient des instructions d'utilisation particulières à votre modele. Utilisez cette congealateur en suivant les instructions presentees dans ce guideseulement.Avant de metre le congealateur en marche, suivez ces etapes initiales importantes.

Installation

• Placez l'appareil pres d'une prise électrique mise à la terre. N'utilise pas de rallonge电量 ni de fiche d'adaptation.
• Pour permettre un fonctionnement dont l'efficacite est optimale, le congelateur doit etre place dans un endroit ou la temperture ambiente n'excède pas 43^ (110°F). Une temperture égale ou inférieure à 0 °C (32°F) N'INFLUENCERA PAS le fonctionnement du congelateur. Les éléments chauffants de compresseur supplémentaires ne sont pas recommandés.

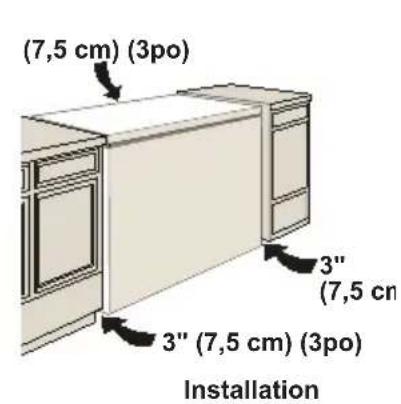

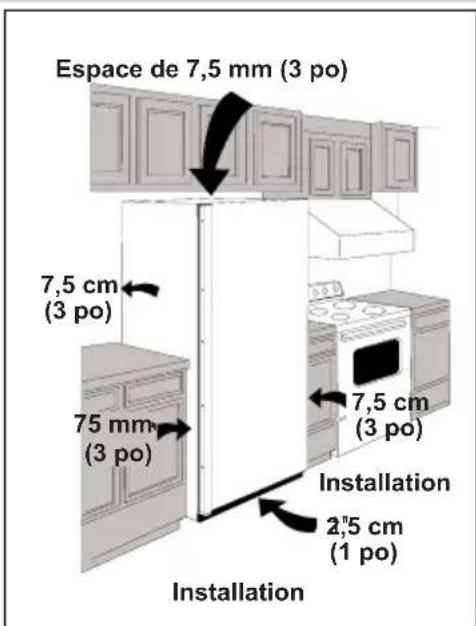

• Laissez de l'espace pour que l'air puisse circuler autour de l'appareil. Pour assurer une circulation d'air ajustate, laisser un espace de 75 mm (3 po) de chaque côté du congealateur.

REMARQUE

Les parois externes du congealateur peuvent devenir chaudes lorsque le compresseur fonctionne pour transférer la chaleur presente à l'intérieur. La température des parois peut atteindre jusqu'à 15^ ( 30^ ) de plus que la température ambiente. Pour cette raison, il est particulièrement important dans les climats plus chauds de laisser assez d'espace pour que l'air circule autour de votre congealateur.

Mise à niveau

Les quatre coins de votre congélateur doivent reposer fermement sur un plancher solide. Le plancher doit être assez solide pour supporter le poids de l'appareil une fois plein.

REMARQUE

Il est très important que votre congélateur soit mis à niveau pour fonctionner correctement. Si le congélateur n'est pas mis à niveau durant l'installation, la porte peut être désalignée et ne pas se fermer correctement ou de manière hermétique, ce qui cause des problèmes de refroidissement, de givre et d'humidité.

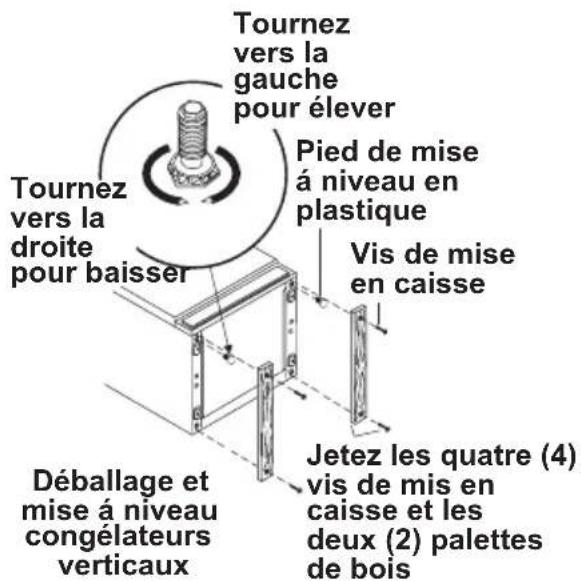

Pourmettrea niveaux lesmodeles de congélateurs verticaux:

Après avoir jeté les vis de mise en caisse et la palette de bois, utilisez un niveau de charpentier pourmettre le congelateur à niveau de l'avant vers l'arriere. Ajustez les pieds de mise à niveau avant plus haut d'une demi-patte de maniere à ce que la porte se referme facilement si elle est laissée à moitié ouverte.

Pourmettrea niveaux les modedes decongélateurshorizontaux:

Au besoin, ajoutez des cales en métal ou en bois entre les pieds de l'appareil et le sol.

Nettoyage (avant l'utilisation)

• Lavez toutes les pieces amovibles, l'intérieur et l'extérieur avec de l'eau chaude et un détergent doux. Séchez. N'utilise pas de nettoyants agressifs sur ces surfaces.
• N'utilise pas de lame de rasoir ou tout autre instrument pointu pouvant rayer la surface de l'appareil, lorsque vous enlevez les étiquettes adhesives. La colle laissée par le ruban ou les étiquettes peut être enlevée à l'aide d'un mélange d'eau chaude et de détergent doux ou en touchant le résidu de colle avec le côte collant du ruban déjà enlevé. N'enlevez pas la plaque signalétique.

ATTENTION

Pour que la porte ferme bien, NE LAISSEZ PAS les emballages des alimentés dépasser des clayettes.

Dépose de la porte (modèles ne comptant pas de système électronique)

Si vous devez enlever la porte :

• Débranchez l'appareil.
• Déposez doucement le conGPLateur sur son dos, sur un tapis ou une couverture.
• Enlevez les deux vis principales et le panneau principal.
• Enlevez les vis de la charnière inférieure.
• Enlevez le couvre-charnière supérieur en plastique.
• Enlevez les vis de la charnière supérieure.
• Retirez la charnière supérieure de la caisse.
• Enlevez la porte et la charnière inférieure de la caisse.
  Pour remetre la porte, inversez les etapes mentionnées ci-dessus et serrez solidement toutes les vis afin de prévenir le déplacement des charnières.

Dépose de la porte (modeles electroniques)

Si vous devez enlever la porte :

• La charnière de la porte est fixée au moyen de vis inviolables. Veuillez faire appel à un technicien qualifié pour retarder la porte.

CONSEILS POUR ÉCONOMISER L'ENERGIE

• Le congelateur doit être installé dans la zone la plus froide de la piece, loin d'appareils produitant de la chaleur ou de conduits de chauffage, et à l'abri du soleil.
• Laissez refroidir les alimentés chauds à la température ambiente avant de lesmettre dans le concélateur. Surcharger le concélateur oblige le compréseur à fonctionner plus longtemps. Les alimentés qui mettent trop longtemps à conceler peuvent perdre en qualité ou se gâter.

Veillez a bien emballer les alimentes et a essayer les contenants avant de lesmettre au congelateur. Cela permit de réduire l'accumulation de givre dans le congelateur.
- Les clayettes ne doivent pas etre recouverts de papier d'aluminium, de papier cié ou d'essuie-tout. Les revêtements entravent la circulation de l'air et rendent le congélateur moins efficace.
- Organisez etétiquetez les alimentés pour éviter de les searcher et d'ouvrir la portetrop longtemps. Prévoyez de prendre plusieurs articles en même temps et refermez la porte aussi vite que possible.

RÉGLAGE DE LA COMMANDE DE TEMPERATURE

Période de refroidissement

• Pour une bonne conservation des alimentes, laissez fonctionner le congealateur pendant 4 heures pour lui permettre de refroidir complètement. Le congealateur fonctionnera en permanence durant les premières heures. Les alimentes déjà congeles peuvent être mis dans le congealateur après les premières heures de fonctionnement. Les alimentes non congeles NE DOIVENT PAS doivent places dans le congealateur avant que celui-ci n'ait fonctionné pendant 4 heures.
• Lorsque vous remplissez le congealaur, ne congelez pas plus de 1,4 kg (3 lb) d'aliments frais par 0,03m^3 (1 pi³) de capacité en une seule fois. Répartissez uniformément les aliments à congeler dans le congealaur. Il n'est pas nécessaire de tourner le bouton de commande vers un réglage plus froid lorsque vous congelez des aliments.

Commande de température

Commande de température electromécanique (modèles horizontally et certains modèles verticaux)

La commande de température electromécanique est située à l'intérieur du congealateur pour les modèles verticaux et sur la paroi externe gauche pour les modèles horizontally (voir figure 1). La température du congealateur est préprogrammée à l'usine afin d'offrir une température de conservation des alimentés satisfaisante. Cependant, la commande de température peut être ajustée

pour satisfaire
vos exigences
personnelles. Pour
ajuster le réglage
de la température,
tournez le bouton
de la commande
de température
vers la droite ou
vers la gauche.
Attendez plusieurs
heures entre les
ajustements pour
permêtre à la
température de se
stabiliser.

Commandé électromécanique Figure 1

Commande de températurelectronique standard (certains modèles verticaux sans givre)

La commande de températurelectronique standard est située à l'extérieur du congelateur (voir figure 2). La temperature est préprogrammée à l'usine afin d'offrir une température de conservation des alimentés satisfaisante. Pour ajuster le réglage de la température, appuyez sur le bouton HAUT () du tableau de commande pour diminuer la température et sur le bouton BAS (v) pour augmenter la température. Attendez plusieurs heures entre les ajustements pour permettre a la température de se stabiliser.

Pourmettrelecongelauteurhors tension, appuyez sur le bouton BAS (v) jusqu'à ce que I'affichage indique 0 .Pour activer le congelauteur,appuyez sur le bouton HAUT ()

RéGLAGE DE LA COMMANDE DE TEMPERATURE

jusqu'acque l'affichage indique 4 ou le niveau desirede.

Afin de prévenir la modification accidentelle de la température, les commandes peuvent être verrouillées. Pour ce faire, appuyez sur le bouton ALARM RESET (Réinitialisation de l'alarme) pendant 3 secondes. La dette « L » s'affiche. Pour déverrouiller les commandes, appuyez sur ALARM RESET (Réinitialisation de l'alarme) pendant 3 secondes. Pendant la première seconde, la dette « U » s'affiche, puis la température actuelle s'affiche.

• Alarme de température
  Cette

caracteristique Commande de est conque temperature pour fourir un électronique standard avertissement si Figure 2

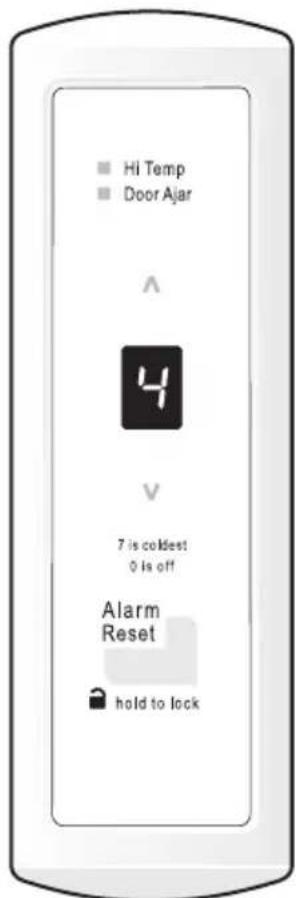

Commande de température électronique standard Figure 2

intérieure est supérieure à 23 °F (-5 °C). La caractéristique HI TEMP (Haute température) est alimentée par l'électricité domestique. Elle ne fonctionnera pas si l'électricité domestique est coupée.

Lorsque le congealateur est branché pour la première fois, le voyant rouge HI TEMP (Haute température) de l'alarme de température clignote et la sonnerie

retentit. Levoyant demeure allumé jusqu'à ce que la température du congelateur soit inférieure à 23 °F (-5 °C). Pour arrêté la sonnerie, appuyez sur le bouton ALARM RESET (Réinitialisation de l'alarme).

Si un dysfonctionnement fait en sorte que la tempéature s'élove au-dessus de 23^(-5^) levoyant rouge HI TEMP (Haute température) clignotera et la sonnerie se mettra en marche. La sonnerie retentit à chaque heures jusqu'à ce que la tempéuration du congelateur soit inférieure à 23^(-5^) . Pour arrêté la sonnerie, appuyez sur le bouton ALARM RESET (Réinitialisation de l'alarme).

• Alarme de porte entrouverte
• Cette fonction émet un signal d'advertissement lorsque la porte demeure ouverte pendant plus de cinq minutes. Un bip se fait entendre toutes les cinq secondes et levoyant « Door Ajar » (Porte entrouverte) s'allume. Appuyez sur le bouton ALARM RESET ((Réinitialisation de l'alarme) pour éteindre l'alarme. Le voyant « Door Ajar » (Porte entrouverte) reste allumé jusqu'à ce que la porte soit fermée. Si la porte demeure ouverte pendant plus de quinze minutes, la lampe interne s'éteint.

Si la dette « E » s'affiche, communique avec un technicien d'entretien autorisé pour faire effectuer la réparation. Le conGPLateur continue de fonctionner jusqu'à ce que les changements soient apportés.

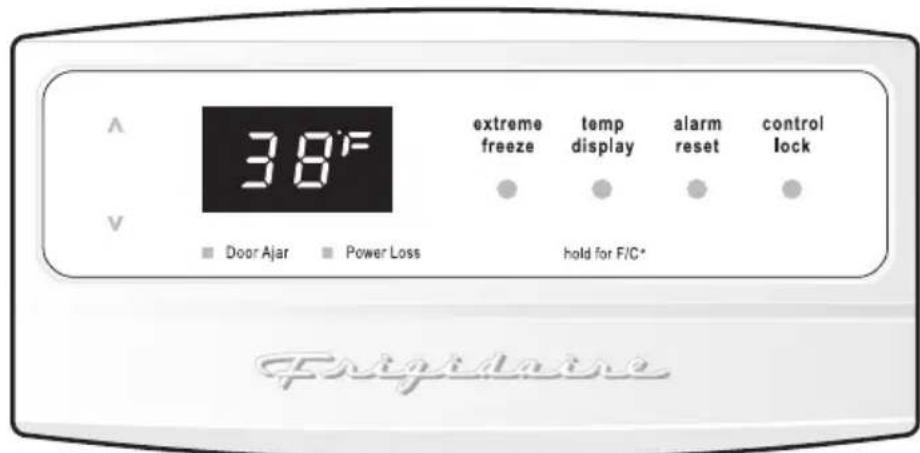

Commande de température électronique de luxe (certains modèles verticaux sans givre)

Reportez-vous au guide de la commande électronique fourni lorsque vous achetez un modele de congelateur vertical électronique de luxe Consultez le tableau de commande électronique de luxe à la figure 3.

Modèles de congélateurs verticaux
Figure 3

LE CONGÉLATEUR FACULTATIF PRÉSENTE

Clayette réglable (certains modèles de congélateus verticaux)

Cette clayette peut etre installee a une des deux positions. Soulevez la clayette et retirezla pour la placer a la positiondesirede.

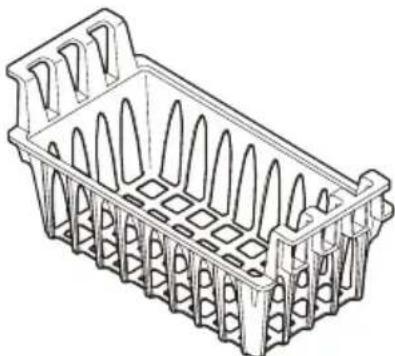

Panier coulissant (modèles de congélateurs horizontally)

Ce panier
permit
d'organiser
le rangement
des articles
de forme
irreguliere.
Pour atteindre
les autres
aliments dans
le congelateur,
faites glisser le
panier sur le
cote ou retirez-le.

Panier coulissant

Clayettes de congélation rapide (modèles de congélateurs verticaux à dégivrage manuel)

Ces clayettes contiennent des serpents de refroidissement pour congefer les alimentes rapidement et permettre à l'air froid de circuler en continu dans le congelateur. N'utilise pas d'objets tranchants en métal comme les pica s glace ou les grattoirs pour nettoyer les clayettes. Ceci pourrait endommager les clayettes et réduire leur capacité de refroidissement. Ces clayettes ne sont pas régiables.

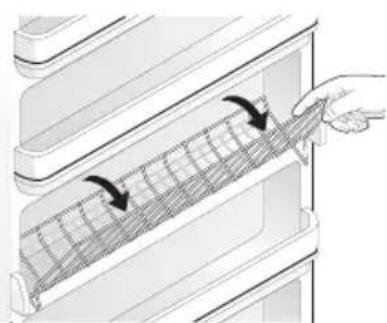

Clayette basculante (certains modes de congélateurs verticaux)

Cette clayette est située à l'intérieur de la portedu congélateur et fournit un espace derangement supplémentaire. Pour atteindre un article, faites basculer le haut

Clayette basculante

de la « clayette-panier » vers le bas.

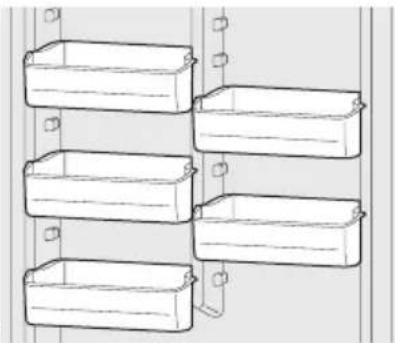

Balconnets réglables (certains modèles de congélateurs verticaux)

Les balconnets
réglables
sont situés à
l'intérieur de
la portedu
congélateur
et fournissant
un espace de
rangement
supplémentaire.
Le nombre de

balconnets varie en fonction du modele.

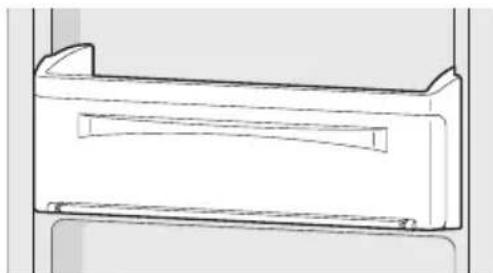

Zone de congélation réduite (certains modèles de congélateurs verticaux)

La zone de congélation réduite est destinée à dévelopir une température plus élevée que dans le reste du congélateur pour la conservation de produits comme la crème glacée

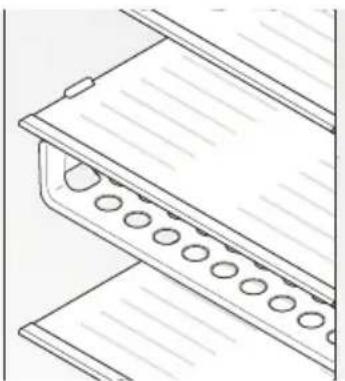

Clayette pour pizzas (certains modles de congélateurs verticaux)

Voici l'endetroit ou vous pouvez ranger jusqu'à quatre très grandes boîtes de pizzas surgelées sans avoir à les sortir de dessous unepile d'autres alimentésrangés dans le congelat

La clayette pour pizza peut être rétractée pour procuer de l'espace supplémentaire pour les gros articles sur la clayette inférieure, en plus de pouvoir conserver deux pizzas de plus.

LE CONGÉLATEUR FACULTATIF PRÉSENTE

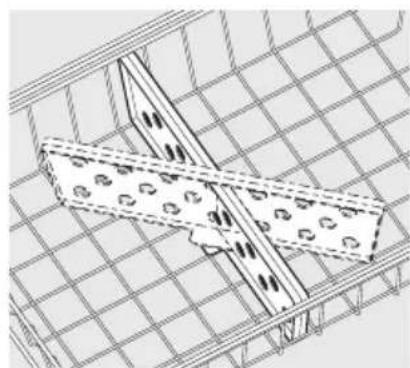

Diviseur de panier (certains modes de congélateurs verticaux)

Utilisez ces
diviseurs
pratiques
pour que les
differents
articles
rangés dans
vos paniers
soient moins
organises. Pour
deplacer un

diviseur, il suffit de le faire glisser du panier, de le saisir par le centre et de le tourner dans le sens antihoraire jusqu'à ce qu'il se désengage. Pour l'assembler, il suffit de l'aligner comme le montre la figure ci-dessous, puis de le tourner dans le sens horaire jusqu'à ce qu'il s'engage en position.

Support pour clayette (certains modetes de congélateurs verticaux)

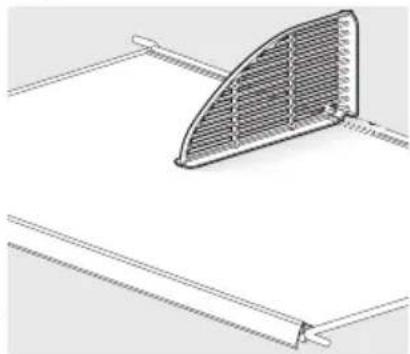

Support pour clayette en verre

Utilisez ces supports pratiques pour que les différents articlesrangés dans notre congelateur soient moins organises. Pour les déplacer, il

suffit de les glisser où bon vous semble.

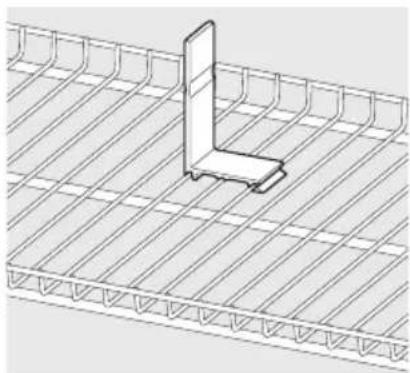

Support pour clayette métallique

Utilisez ces supports pratiques pour que les différents articlesrangés dansvoire congélateur soient mieux organises. Pour les déplacer, il suffit de

dégager le support de la clayette métallique et de l'insérer à l'endetroit désire.

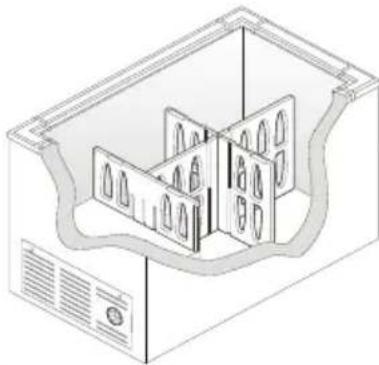

Diviseurs pour congélateurs horizontalux (certains modèles)

Utilisez ces
diviseurs
pratiques pour
arranger comme
vous le foulez
une variété
de bacs de
rangement de
differente taille
en bas de votre
congélateur
horizontal. Utilise

les étiquettes autocollantes que vous trouvez dans votre sachet de documentation pour vous aider à vous souvent où se trouve chacun des articles. Si vous avez un article qui ne compte pas déjà d'étiquette pré-imprimée, utilisez alors une des étiquettes vierges et un marqueur indéléblé pour creer votre propre étiquette. Les étiquettes peuvent être décollées lorsque vous n'en avez plus besoin et être remplacées par des nouvelles.

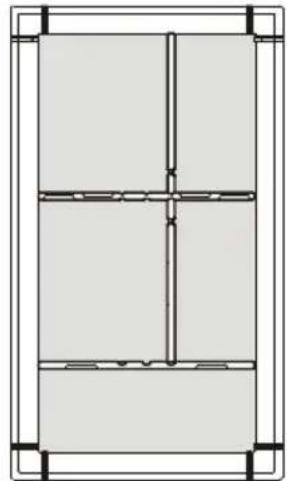

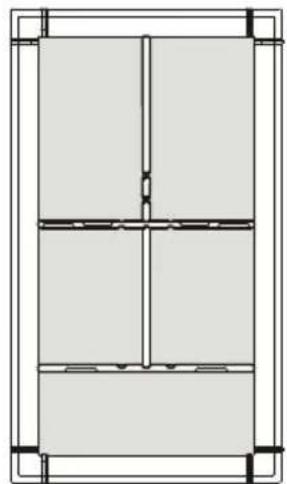

Exemples de positionnements de diviseurs de congélateurs verticaux :

ATTENTION

Les objets humides collent aux surfaces froides. Ne touche pas les surfaces froides du congelateur avec les mains humides. Lorsque vous procededez a un degivrage, le congelateur doit etre debranché de la source d'alimentation (pour eviter tout risque de chic electrique).

Certains congélateurs verticaux sont sans givre et se dégivrent automatiquement, mais ils doivent être nettoyés de temps en temps.

Entre les cycles de dégivrage

Pour éviter d'effectuer des dégivrages féquents, utilisez occasionnellement un gratoir en plastique pour enlever le givre. Raclez vers vous. N'utilisé jamais d'instrument en métal pour retarder le givre.

Dégivrage

Il est important de dégivrer et de nettoyer le congealateur lorsqu'il y a une accumulation de givre de 0,6 à 1,3 cm (de 1/4 à 1/2 po). Le givre peut s'accumuler plus rapidement sur la partie supérieure du congealateur à cause de l'air chaud et humide qui entre dans le congealateur lorsque la porte est ouverte. Retirez les alimentés et laissez la porte ouverte lorsque vous dégivrez le congealateur.

Pour dégivrer les modèles de congélateurs verticaux avec vidange de l'eau de dégivrage:

• Retirez le bouchon de vidange de la paroi inférieure à l'intérieur du congelateur en le tirant d'un mouvement horizontal.
  Pour acceder au tube de vidange externe sur les modèles possédant un panneau principal, retirez d'abord les deux vis du panneau principal. Repérez le tube de vidange pres du côte gauche (au milieu) sous le conçélateur.
• Placez un recipient peu profond sous le tube de vidange. L'eau de dégivrage s'écoulera. Verifiez de temps en temps le recipient pour que l'eau ne déborde pas (voir figure 1).
• Un adaptateur de tuyau d'arrosage de 1,3 cm (0,5 po) peut être utilisé pour vidanger le congeilateur directement dans un siphon de sol. Si votre modèle n'est pas équipé d'un adaptateur, vous pouvez en acheter

un dans la plupart des quincailleries.

• Replacez le bouchon de vidange lorsque le dégivrage et le nettoyage sont terminés. Si la vidange est laissée ouverte, de l'air chaud peut entraire dans le congelateur.

Pour dégivrer les modèles de congélateurs horizontalux avec vidange de l'eau de dégivrage :

• Placez un recipient peu profond ou le diviseur/ plateau de dégivrage (le cas échéant) audressous de la sortie de vidange. Retirez le bouchon de vidange extérieur (voir figure 2). Un adaptateur de tuyau d'arrosage de 1,3 cm (0,5 po) peut être utilisé pour vidanger le conGPLateur directement dans un siphon de sol (voir figure 3). Si votre modèle n'est pas équipé d'un adaptateur, vous pouvez en acheter un dans la plupart des quincailleries.
• Retirez le bouchon de vidange à l'intérieur du congelateur (voir figure 4). L'eau de dégivrage s'écoulera. Verifiez de temps en temps le recipient pour que l'eau ne déborde pas.
• Replacez les bouchons de vidange lorsque le dégivrage et le nettoyage sont terminés. Si la vidange est laissée ouverte, de l'air chaud peut entra dans le congelateur.

Bouchon de vidange de dégivrage
Figure 2

Pour dégivrer les modèles sans vidange de l'eau de dégivrage :

• Place des serviettes ou des journaux en bas du congelateur pour recuperer le givre. Celui-ci se detachera et tombera.
• Retirez les serviettes et/ou les journaux.
• Si le givre n'est pas trop dur, retirez-le à l'aide d'un grattoir en plastique. Si le givre est dur, replisssez des recipients profonds avec de l'eau chaude et placez-les au fond du congelateur.
  Fermez la porte/le couverde du congelasteur. 15 minutes devrait suffire pour ramollir le givre.
• Répétez cette procédure, si nécessaire.

Nettoyage de l'intérieur

Après le dégivrage, nettoyez les parois interieures et extérieures du congelateur avec une solution de deux cuillérées à soupe de bicarbonate de soude et d'une pinte (1,1 litres) d'eau chaude. Rincez et séchez. Essorez bien l'eau de l'éponge ou du chiffon avant de nettoyer autour des commandes ou des composants électriques.

Lavez les pieces amovibles et le joint de porte en utilisant la solution de bicarbonate de soude mentionnée ci-dessus ou un détergent doux et de l'eau chaude. Rincez et séchez. N'utilise jamais de tampons à récurer metalliques, brosses, nettoyants abrasifs ou solutions alcalines lors du nettoyage. Ne lavaez aucune des pieces amovibles dans le lave-vaisselle.

Nettoyage de l'extérieur

Lavez la caisse avec de l'eau tiède et un détergent liquide doux. Rincez bien et séchez avec un chiffon propre et doux. Replacez les pieces et les aliments.

N'utilise pas de lame de rasoir ou tout autre instrument pointu pouvant rayer la surface du congelateur lorsque vous enlevez les étiquettes adhesives. La colle laissée par le ruban ou les étiquettes peut être enlevée à l'aide d'un mélange d'eau chaude et de détergent doux ou au moyen du côte collant du ruban déjà enlevé. N'ENLEVEZ PAS LA PLAQUE SIGNALETIQUE.

Conseils pour les vacances et les déménagements

AVERTISSEMENT

Si vous laissez la porte du congelasteur ouverte lorsque vous partez en vacances, assurez-vous qu'aucun enfant ne peut s'y aventurer et s'y laisser enfermer.

Petites vacancies :

Laissez fonctionner le congelateur pendant les vacances de moins de trois semaines.

Longues vacancies :

Si le congelateur n'est pas utilisé pendant plusieurs mois :

• Enlevez tous les aliments et débranchez le cordon d'alimentation.
• Nettoyez et séchez soigneusement l'intérieur.
• Laissez la porte du réfrigerateur entrouverte et bloquez-la en position ouverte, si nécessaire, de manière à prévenir les odeurs et l'accumulation de moisissure.

Déménagement :

Lorsque you déplacez le congélateur, suivez ces directives afin de prévenir tout dommage :

• Debranchez le cordon d'alimentation de la prise murale.
• Retirez les alimentes, effectuez un dégivrage et nettoyez le conGPLateur.
  Fixez bien toutes les pieces amovibles comme le panneau principal, les paniers et les clayettes avec du ruban pour prévenir tout dommage.
• Dans le vehicule de démenagement, fixez le conGPLateur en position debout de maniere à empêcher tout mouvement. Protegez également l'extérieur du conGPLateur à l'aide d'une couverture ou d'un objetsemblable.

PANNE D'ÉLECTRICITE /DéFAILLANCE DU CONGÉLATEUR

REMARQUE

Évitez d'ouvrir la porte de l'appareil si le conçélateur est étant depuis plusieurs heures.

En cas de panne d'électricité, les alimentés restent congeles pendant au moins 24 heures si la porte du congealaur reste fermée. Si la panne d'électricité se poursuit, placez 3,2 ou 3,6 kg (7 ou 8 lb) de glace sèche dans le congealaur toutes les 24 heures. Regardez dans les pages jaunes sous Glace sèche, Laiterie ou Fabricants de crème glacée pour obtenir la liste des fournisseurs de glace sèche locaux. Portez toujours des gants et faites preuve de prudence lorsque vous manipulez de la glace sèche.

Si le conGPLateur a cesser de fonctionner, reportez-vous à la section « Le conGPLateur ne fonctionne pas » du Guide de depannage. Si vous ne pouvez pas résoudre le problème, appelez immeditatement un réparateur autorisé.

Si le conGPLateur reste eteint pendant plusieurs heures, suivez les instructions ci-dessus concernant l'utilisation de glace sèche en cas de panne d'électricité. Au besoin, confiez vos alimentés à un entrepôt frigorifique local jusqu'à ce que vous congélateur puisse fonctionner. Consultez les pages jaunes à la section « Entrepôts frigorifiques »

1-800-944-9044 (États-Unis)

1-800-265-8352 (Canada)

Visitez notre site Web au

www.frigidaire.com.

Problème Cause Solution
FONCTIONNEMENT DU CONGÉLATEUR
Le congélateur ne fonctionne pas.	• Le congélateur est branché sur un circuit avec inter-rupteur de défaut à la terre. • La commande de température est à la position « OFF » (Amit). • Le congélateur n'est pas branché ou la liche est lâche. • Les fusibles domestiques sont grillés ou le disjoncteur du circuit est déclenché. • Panne d courant.	• Utilisez un autre circuit. Dans le doute, faites-la vérifier la prise par un technicien qualifié. • Reportez-vous à la section « Réglage du thermostat ». • Assurez-vous que la liche est bien enforcée dans la prise. • Vérillez/remplacez le fuse temporisé de 15 A. Réinitialiséz que le disjoncteur du circuit. • Vérillez l'éclairage de la maison. Téléphone à la compétie d'électricité.
Le congélateur fonctionne trop souvent ou trop longtemps.	• La température dans la pièce ou à l'extérieur est chaude. • Le congélateur a récemment été débranché pendant un certain temps. • Vous avez ajouté une grande quantité de nourriture chaude récemment. • Le porte est ouvert trop souvent ou trop longtemps. • Le porte du congélateur est restée légèrement ouverte. • Le commande de température est réalisée à un niveau trop froid. • Les joints du congélateur sont sales, usés, craquelés ou mal ajustés.	• Il est normal que le congélateur fonctionne plus longtemps dans de telles conditions. • Le congélateur a besoin d'environ 24 heures pour se refroidir complètement. • Les alimentents chauds font fonctionner le congélateur davantage jusqu'à ce qu'il attaigne la température désirée. • Le congélateur fonctionne davantage si de l'air chaudy pénétre. Ouvrez la porte moins féquement. • Reportez-vous à la section « Problèmes de porte ». • Ajustez le bouton de commande à un réglage plus chaud. Allouez plusieurs heures pour permettre à la température de se stabiliser. • Nettoyez ou remplacez le joint. Si le joint d'étanchéité du couvercle fait, le congélateur doit fonctionner plus longtemps pour maintenir la température désirée.
La température à l'intérieur du congélateur est trop friode.	• La commande de température du congélateur est réalisée à un niveau trop bas.	• Ajustez la commande du congélateur à un réglage plus chaud. Attendez quelques heures pour permettre à la température de se stabiliser.
La température à l'intérieur du congélateur est trop chaude.	• La commande de température est réalisée à un trop chaud. • Le porte est ouvert trop liéquement ou resté ouvert trop longtemps. • Le porte du congélateur est restée légèrement ouverte. •若您 avrez ajouté une grande quantité de nourriture chaude récemment. • Le congélateur a récemment été débranché pen-dant un certain temps.	• Ajustez la commande à un réglage plus froid. Allouez plusieurs heures pour permettre à la température de se stabiliser. • Le congélateur fonctionne davantage si de l'air chaudy pénétre. Ouvrez le porte moins féquement. • Reportez-vous à la section « PROBLÈMES DE PORTE ». • Laissez le tempsau congélateur d'atteindre la température sélectionnée. • Le congélateur nécessite 24 heures pour se refroidir complètement.
La parois externes du congélateur sont chaudes.	• La température des parois extérieures du congélateur peut être jusqu'à 17 °C (30 °F) plus élévée que la température ambiente.	• C'est une situation normale lorsque le compresseur fonctionne pour transférer la chaleur presente à l'intérieur de la caisse du congélateur.
Problème Cause	Use Solution
SONS ET BRUITS
Le niveau de bruits émis par le concélateur augmente lorsqu'il fonctionne.	• Les concélateurs modernes offrent plus d'espace de range-ment et des température plus stables. Ils nécessit des comprisseurs de haute efficacité.	• Ceci est normal. Si la pièce est silencieuse, vous pouvez entendre le compresseur fon-tionner lorsqu'il refroidit l'intérieur.
Bruits plus élevés lorsque le compresseur se met en marche.	• Le concélateur fonctionne à de plus hautes pressions pendant la mise en marche du cycle de refroidissement.	• Ceci est normal. Les bruits se stabilisent ou disparaisent alors que le concélateur continue à fonctionner.
Craquements lorsque le com-presseur se met en marche.	• Les composants métalliques se dilatent et se contractent comme des tuyaux d'eau chaude.	• Ceci est normal. Les bruits se stabilisent ou disparaisent alors que le concélateur continue à fonctionner.
Bruits de bouillon- nément,semblable à de l'eau qui bout.	• Du liquide réfrigérant (qui sert à refroidir le concé-lateur) circule dans le système.	• Cela est tout à fait normal.
On entend un bruit de créelle ou de vibration.	• Le concélateur n'est pas de niveau. Il oscappe sur le plancher lorsque vous le bougez légèrement. • Le plancher n'est pas solide ou n'est pas de niveau. • Le concélateur touche le mur.	• Mettez à niveau le concélateur en plaçant des cales en bois ou en métal sous une partie du concélateur. • Assurez-vous que le plancher peut supporter le poids du concélateur de façon adéquate. Mettez à niveau le concélateur en plaçant des cales en bois ou en métal sous une partie du concélateur. • Mettez à nouveau le concélateur de niveau ou déplacez-le légèrement.
EAU/HUMIDITÉ/GIVRE À L'INTÉRIEUR DU CONGÉLATEUR
De l'humidité apparait sur les pa- rois à l'intérieur du concélateur.	• La température l'extérieur est chaude et humide, ce qui augmente l'accumulation de givre à l'intérieur de la caisse. • Le porte est légèrement ouverte. • Le porte reste ouvert trop longtemps ou est ouverte trop fréquement.	• Cela est tout à fait normal. • Reportez-vous à la section « PROBLEMES DE PORTE ». • Ouvrez le porte moins souvent.
EAU/HUMIDITÉ/GIVRE À L'EXTÉRIEUR DU CONGÉLATEUR
De l'humidité apparait sur les pa- rois à l'estérieur du concélateur.	• Le porte est légèrement ouverte.	• Reportez-vous à la section « PROBLÉMES DE PORTE ».
ODEUR DANS LE CONGÉLATEUR
Odeurs dans le concélateur.	• L'intérieur a besoin d'être nettoyé. • Des alimentents dégageant de fortes odeurs sont conservés dans le concélateur.	• Nettoyez l'intérieur avec une éponge, de l'eau tiède et du bicarbonate de soude. • Couvrir les alimentés hermétiquement.
PROBLÉMES DE PORTE
Le porte ne se ferme pas.	• Le concélateur n'est pas de niveau. Il oscappe sur le plancher lorsque vous le bougez légèrement. • Le plancher n'est pas solide ou n'est pas de niveau.	• Mettez à niveau le concélateur en plaçant des cales en bois ou en métal sous une partie du concélateur. • Assurez-vous que le plancher peut supporter le poids du concélateur de façon adéquate. Mettez à niveau le concélateur en plaçant des cales en bois ou en métal sous une partie du concélateur.
PROBLÉMES DE D'ÉCLAIRAGE
L'ampoule n'est pas allumée.	• La lampe ou l'ampoule fluorescente a grillée. • L'alimentation électrique de l'appareil est coupée.	• Reportz-vous aux parties « Lampe fluorescente » ou « Éclairage interieur » dans la section « CHARACTERISTIQUES ». • Reportez-vous à la sectionoin « Le concélateur ne fonctionne pas »

GARANTIE SUR LES GROS APPAREILS ELECTROMENAGERS

Votre appareil est couvert par une garantie limite d'un an. Pendant un an a partir de la date d'achat d'origine, Electrolux assume les coûts des réparations ou du remplacement des pieces de cet apparéil si ce dernier presente un defaulted de matériel ou de fabrication, à la condition que l' apparéil soit installé, utilise et entretenu selon les instructions fournies.

Exclusions Cette garantie ne couvre pas ce qui suit :

1. Les produits dont le nombre de série original a ete enleve, modifie ou n'est pas facilement determinable.
2. Les produits qui ont eté transférés de leur propriétaire initial à une autre personne ou qui ne sont plus aux États-Unis ou au Canada.
3. La présence de rouille à l'intérieur ou à l'extérieur de l'appareil.
4. Les produits vendus « tels quels » ne sont pas couverts par cette garantie.
5. La perte de nourriture à la suite d'une défaillance du réfrigérateur ou du congelateur.
6. Les produits utilisés dans des établissements commerciaux.
7. Les appels de service qui ne concernent pas un malfonctionnement, un défaut de fabrication ou de matériel, ou pour les apparciels qui ne font pas l'objet d'un usage domestique ou qui ne sont pas utilisés conformément aux instructions fournies.
8. Les appels de service pour vérifier l'installation de votre apparéil ou pour obtenir des instructions concernant l'utilisation de votre apparéil.
9. Les frais engagés pour acceder à des parties de l'appareil pour une réparation, par exemple, le retrait des garnitures, des armoires, des clayettes, etc., qui ne faisient pas partie de l'appareil lorsqu'il a quitté l'usine.
10. Les appeals de service qui concernent la réparation ou le remplacement des ampoules, des filtres à air, des filtres à eau, d'autres matériels ou des boutons, poignées ou autres pièces esthétiques.
11. Les frais supplémentaires comptant, mais sans s'y limiter, les appeals de service en dehors des heures normales de bureau, en fin deSEAme ou pendant un jour fere; les droits de peage; les frais de convoyage ou les frais de displacement pour les appeals de service dans des endroits isolés, notament I'Etat de l'Alaska.
12. Les dommages causés au fin de l'appareil ou à la maison pendant l'installation, y compris, sans s'y limiter, aux planchers, aux armoires, aux murs, etc.
13. Les dommages causés par : des réparations effectuees par des techniciens non autorisés; l'utilisation de pieces autres que les pieces Electrolux d'origine ou qui n'ont pas eté obtenues par l'entremise d'un réparateur autorisé; ou les causes étrangères comme une utilisation abusive ou inappropriée, une alimentation électrique inadéquate, un accident, un incendie ou une catastrophe naturelle.

AVERTISSEMENT CONCERNANT LES GARANTS IMPLICITES; LIMITATIONS DES RE COURS

L'UNIQUE RECOURS DU CLIENT EN VERTU DE CETTE GARANTIE LIMITEE EST LA RÉPARATION OU LE REMPLACEMENT DU PRODUIT SELON LES TERMES DE LA PRESENTE. LES RECLAMATIONS BASEES SUR DES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES IMPLICITES DE QUALITE MARCHANDE OU D'ADAPTATION À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PERiode LA PLUS COURTE PERMISE PAR LA LOI, QUI NE DOIT PAS ÉTRE INFERIEURE À UN AN. ELECTROLUX NE POURRA ÉTRE TENUE RESPONSABLE DES DOMMAGES ACCESSOIRES OU INDIRECTS NI DES DOMMAGES MATériELS ET DES DÉPENSES IMPREVUES RESULTANT D'UNE VIOLATION DE CETTE GARANTIE ÉCRITE OU DE TOUTE AUTRE GARANTIE IMPLICITE. CERTAINS ÉTATS ET CERTAINES PROVINCES NE PERMETTENT AUCUNE RESTRICTION OU EXEMPTION SUR LES DOMMAGES ACCESSOIRES OU INDIRECTS NI RESTRICTION SUR LES GARANTIES IMPLICITES. DANS CE CAS, CES RESTRICTIONS OU EXEMPTIONS POURRAIENT NE PAS ÉTRE APPLICABLES. CETTE GARANTIE ÉCRITE VOUS DÔNNE DES DROITS LEGAUX PRECIS. IL SE POT QUE VOUS AYEZ D'AUTRES DROITS VARIANT SELON L'ÉTAT OU LA PROVINCE.

Si vous avez besoin d'une réparation

ConservezVote reou,voire bon de livraison ou une autre preuve valide de paiement pour etablr la
pereode de la garantie dans le cas ou vous devriez faire appel aux services d'un technicien autorise. Si une
reparation doit etre effectuee,veuillez obtenir et conserver tous les reus.
Le service auquel you avrez recours en vertu de cette garantie doit etre obtenu en communiquant avec
Electrolux aux adresses ou aux numeros de telephone indiques ci-dessous.

Cette garantie n'est valide qu'aux Etats-Unis et au Canada. Aux Etats-Unis,YOUR appareil est garanti par Electrolux Major Appliances North America, une division d'Eletrolux Home Products, Inc. Au Canada, suaere apareil est garanti par Electrolux Canada Corp. Personne n'est autorise a modifier les obligatons containues dans cette garantie ni d'y ajouter quelque element que ce soit. Les obligatons de cette garantie concernant la reparation et les pieces doivent etre remplies par Electrolux ou par une compagnie de reparation autorisee. Les caractéristiques et les specifications decrites ou illustrées peuvent etre modifiées sans préavis.

ÉTATS-UNIS

1800944-9044
