34552 - Caméra de surveillance CHACON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance sans fil avec moniteur
Marque	Chacon
Modèle	34552
Résolution d'affichage (moniteur)	1024×600 pixels
Taille de l'écran	7 pouces, tactile couleur
Résolution de la caméra	3 MP
Vision nocturne	2 LED IR, portée jusqu'à 15 m
Angle de vue	110° (FOV)
Détection de mouvement	Capteur PIR intégré
Audio bidirectionnel	Oui (microphone et haut-parleur intégrés)
Stockage local	Carte mémoire microSD jusqu'à 128 Go
Portée sans fil	Jusqu'à 400 mètres en visibilité directe
Fréquence de transmission	2,4 GHz
Indice de protection (caméra)	IP66 (résistant aux intempéries)
Alimentation (moniteur)	DC 12 V / 1 A
Alimentation (caméra)	DC 12 V / 1 A
Connectivité	Ethernet, Wi-Fi, USB pour souris/mise à jour
Application mobile	Compatible iOS et Android via l'application « N connect »
Température de fonctionnement	Moniteur : -10°C à 40°C ; Caméra : -10°C à 50°C

FOIRE AUX QUESTIONS - 34552 CHACON

Comment installer la caméra Chacon 34552 ?

Vissez l'antenne sur la caméra, fixez le support au mur ou au plafond à l'aide de quatre vis, puis fixez le corps de la caméra sur le support en serrant la vis à ailettes. Assurez-vous que la caméra est bien verticale.

Comment associer la caméra au moniteur ?

Mettez la caméra et le moniteur sous tension. Sur le moniteur, allez dans le menu principal > Configuration du système > Configuration sans fil. Cliquez sur « Associer nouvelle caméra » et appuyez sur le bouton de réinitialisation de la caméra. Le code d'appairage s'affiche et la connexion s'établit automatiquement.

Comment connecter le système à mon réseau Wi-Fi ?

Allez dans Configuration du système > Configuration sans fil. Activez le Wi-Fi, puis sélectionnez votre routeur dans la liste déroulante et saisissez le mot de passe Wi-Fi. Le moniteur se connectera automatiquement.

Comment utiliser l'application mobile N connect ?

Téléchargez l'application « N connect » depuis l'App Store ou Google Play. Créez un compte, puis appuyez sur « + » et sélectionnez « Nouveau dispositif ». Scannez le code QR (Cloud ID) affiché sur le moniteur pour ajouter votre appareil. Changez le mot de passe par défaut pour des raisons de sécurité.

Quelle est la capacité maximale de la carte mémoire ?

La carte mémoire microSD peut aller jusqu'à 128 Go. Insérez-la ou retirez-la uniquement lorsque l'appareil est éteint pour éviter tout dysfonctionnement.

Quelle est la portée sans fil entre la caméra et le moniteur ?

La portée peut atteindre 400 mètres en visibilité directe. Les obstacles (murs, arbres) peuvent réduire cette distance.

La caméra est-elle résistante aux intempéries ?

Oui, le boîtier de la caméra est classé IP66, ce qui signifie qu'elle est protégée contre la poussière et les jets d'eau puissants. Elle peut être installée en extérieur.

Comment réinitialiser le système ?

Utilisez le bouton de réinitialisation situé sur le moniteur (repère 1) ou sur la caméra. Maintenez-le enfoncé pendant quelques secondes jusqu'à ce que l'appareil redémarre.

Puis-je parler via la caméra ?

Oui, la caméra dispose d'un audio bidirectionnel. Depuis le moniteur, maintenez enfoncé l'icône du haut-parleur pour parler. Le microphone de la caméra capte également les sons.

Que faire si la caméra ne s'associe pas ?

Vérifiez que la caméra et le moniteur sont sous tension. Si le code d'appairage expire, cliquez à nouveau sur « Associer nouvelle caméra » dans le menu sans fil. Si le problème persiste, supprimez le canal en appuyant sur « X », puis réessayez.

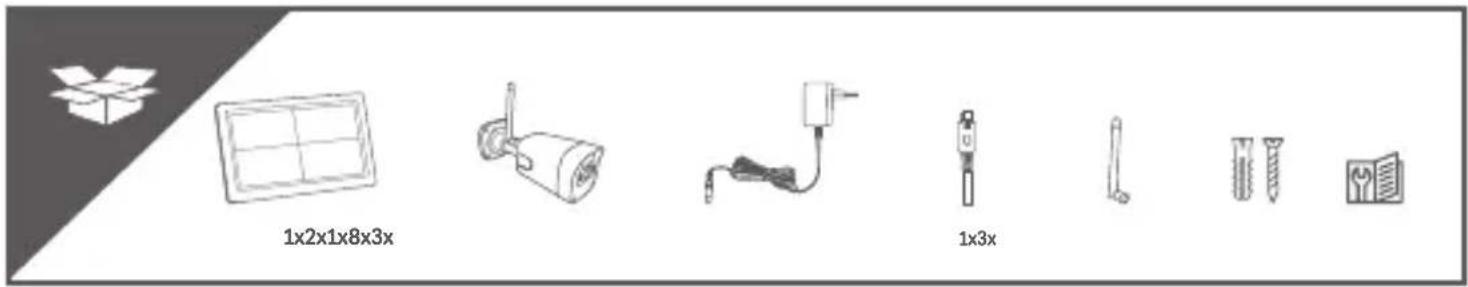

MODE D'EMPLOI 34552 CHACON

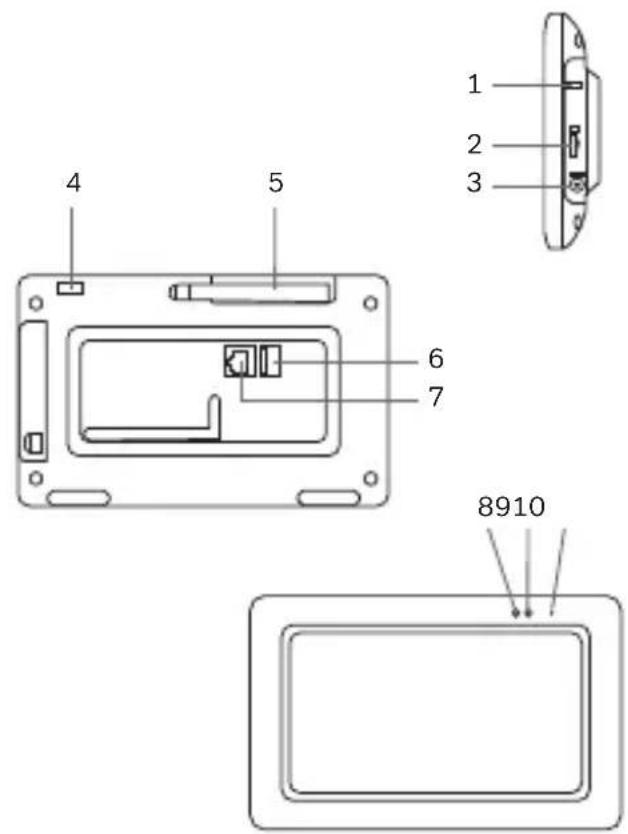

Moniteur numérique sans fil

1 Bouton de réinitialisation 2 Emplacement pour carte mémoire (Max 128 Gb) 3 Prise d'alimentation (12V DC/ 1A) 4 Bouton d'alimentation 5 Antenne 6 Ports USB (prise en charge de la mise à niveau du lecteur flash USB et de la souris) 7 Port Ethernet 8 Indicateur rouge 9 Indicateur d'alimentation 10 Microphone

Remarque: La carte mémoire ne peut pas être insérée ou retirée sans éteindre l'appareil. Sinon, cela entraînera une panne du système.

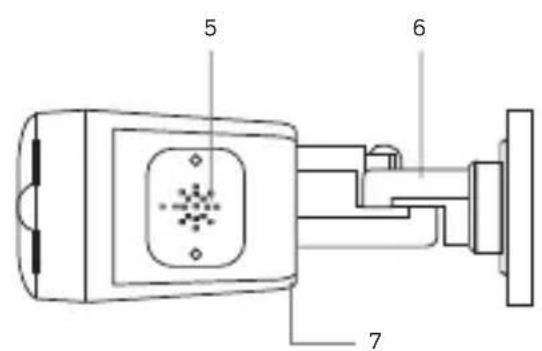

Caméra extérieure sans fil

1 Antenne 2 Voyant lumineux 3 LED IR 4 PIR 5 Haut-parleur 6 Support 7 Microphone

1 Installation de vos appareils

1. Vissez l'antenne à la caméra
2. Localisez un emplacement approprié pour placer la caméra
3. Fixez le support de la caméra à une surface stable, au plafond ou au mur à l'aide de quatre vis.

1. Desserrez la vis à ailettes du support de la camera et fixez le corps de la camera au marché. Assurez-vous que la camera est en position verticale (par rapport à votre environnement de vision).

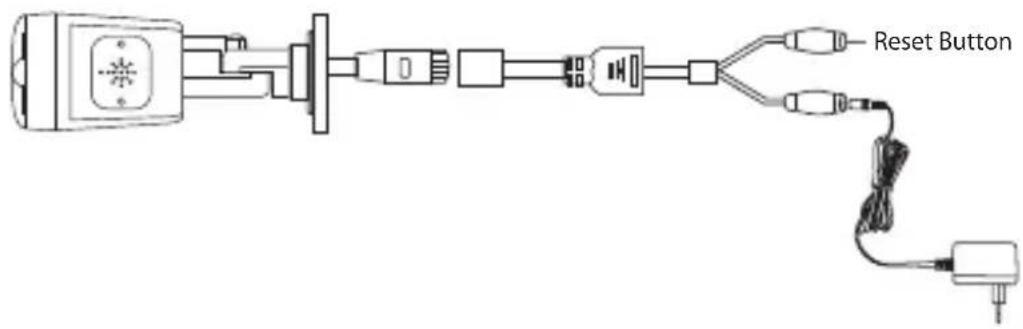

2 Connexion sans FIL

1. Mettez la téléalarme sous tension (le voyant rouge clignote rapidement).

1. Cliquez sur le bouton home et entrez dans le menu principal

1. Choisissez la configuration du système et allez dans la configuration sans fil.

• Activer/désactiver la fonction Wi-Fi
• Indique les routeurs Wi-Fi dans la liste déroulante. Choisissez le router Wi-Fi approprié et saisissez le mot de passer du router Wi-Fi si nécessaire.

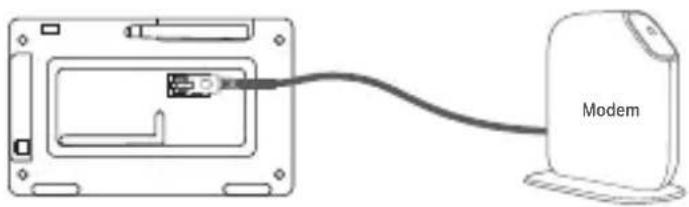

3 Connexion filaire

Connectez le moniteur au routeur par un câble Ethernet.

Cette section vous permet d'ajouter une caméra, si vous avez acheté des caméras supplémentaires ou de changer le canal de la caméra d'origine.

Notes: Avant de quitter l'usine, la camera a été associée à un moniteur, l'image s'affiche lorsque le kit est alimenté.

Camera 1	Paired	9c********X	Repeater
Camera 2	Paired	9c********X	Pair New Camera
Camera 3	UnPaired	X
Camera 4	UnPaired	X

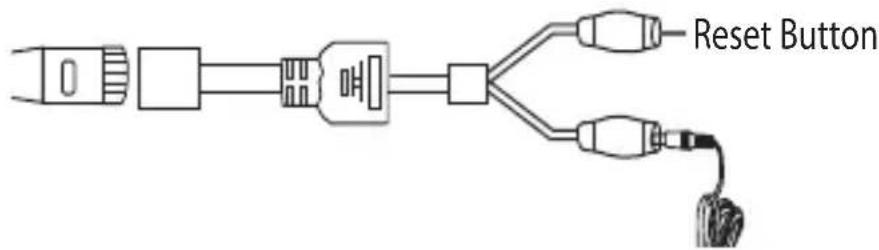

1. Mettez les caméras et le moniteur sous tension et appuyez sur le bouton de réinitialisation.
2. Entrez les informations sur la caméra dans la page principale
3. Tapez sur le code de correspondance et la caméra sera automatiquement associée au moniteur.

Conseils:

1. Si laamera ne correspond toujours pas au code après que le code ait expiré, cliquez à nouveau sur « associer une nouvelleamera » pour réessayer.
2. Si vous devez remplacer une nouvelleamera, veuillez parler sur «X» pour supprimer le canal, puis cliquez sur le code à associer.
3. La LED rouge s'allume toujours pour indiquer que laamera a été associée avec succès.

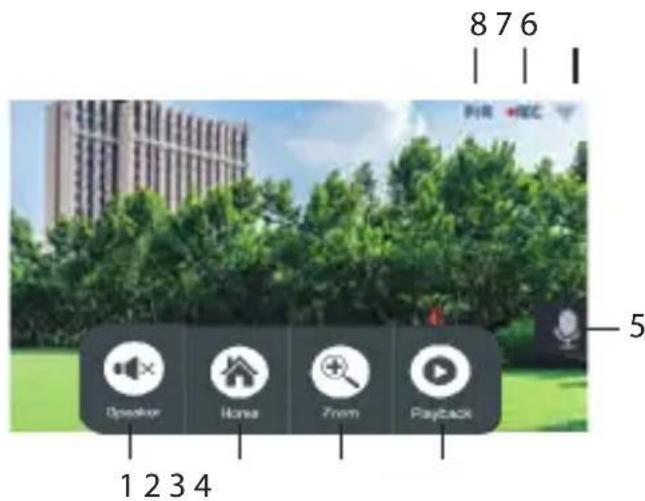

5 VUE en DIRECT

Double-cliquez pour passer en mode plein écran sur la caméra sélectionnée.

Double-cliquez pour quitter le mode plein écran et revenir à l'écran partagé.

1. Haut-parleur -> Cliquez pour régler le volume
2. Accueil -> Retourner au menu principal
3. Zoom -> Zoomer sur l'image
4. Lecture -> Entrer dans la liste des événements
5. Haut-parleur -> Appui long pour parler
6. Signal Wi-Fi -> Indication du statut Wi-Fi
7. Enregistrement -> Indication d'enregistrement vidéo
8. PIR -> Indicateur de détection de mouvement

6 Configuration de l'application

Le système NVR vous permet d'accéder à distance à la vidéo en direct depuis votre iPhone, iPad ou appareil mobile Android.

1. Téléchargez l'APP

Téléchargez et installez l'App «N connect» sur votre appareil.

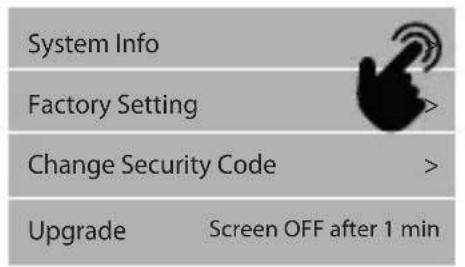

2. Connexion de la lama

1) Cliquez sur le + pour ajouter un dispositif intelligent 2) Choisissez Nouveau dispositif

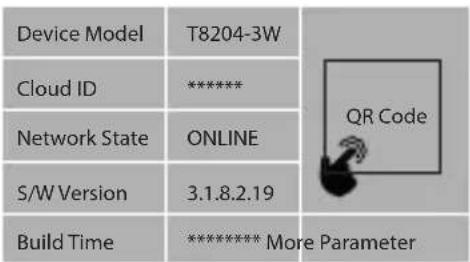

3) Scannez le Cloud ID à partir du code QR dans le moniteur. 4) Pour votre vie privée et votre sécurité, changez le mot de passe par défaut par votre mot de passe.

5) La vue en direct s'affiche avec succès dans la liste.

7 Specifications

Paramètres du moniteur

Résolution d'affichage 1024*600
Compression video/ audio H.264
Type d'affichage Écran tactile 7" couleur
Mode d'affichage des canaux Complet/Quad
Média de stockage Supporte la carte mémoire jusqu'à 128GB
Audio bidirectionnel
Fréquence de transmission 2.4GHz
Gamage de transmission	Jusqu'à 400 mètres (LoS)
Option d'alimentation DC 12V
Température de fonctionnement -10°C ~ 40°C
Température de stockage -20°C ~ 50°C

Paramètres de la caméra

Résolution 3MP
PIR Support
Angle de vue FOV : 110
Compression H.264+
Solution pour faible luminosité 2 LEDs IR
Visibilité de nuit Identification du corps 15M
Audio Double sens
Type de boîtier Métal
Caracteristique environnementales IP66
Option d'alimentation DC 12V/1A
Température de fonctionnement -10°C ~ 50°C
Température de stockage -20°C ~ 60°C

Support

www.chacon.com/support

Courant Continu (CC)

Ne jetez pas les batteries ou les appareils hors d'usage avec les déchets ménagers (ordures). Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé ou à l'environnement. Faites reprendre ces produits par votre distributeur ou utilisez la collecte sélective des déchets proposée par votre commune.

Le soussigné, Chacon, déclare que l'équipement radioélectrique du type 34552 est conforme à la directive 2014/53/UE.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: https://www.chacon.com/conformity

Pour en avoir plus: www. quefaredemesdechets. fr
