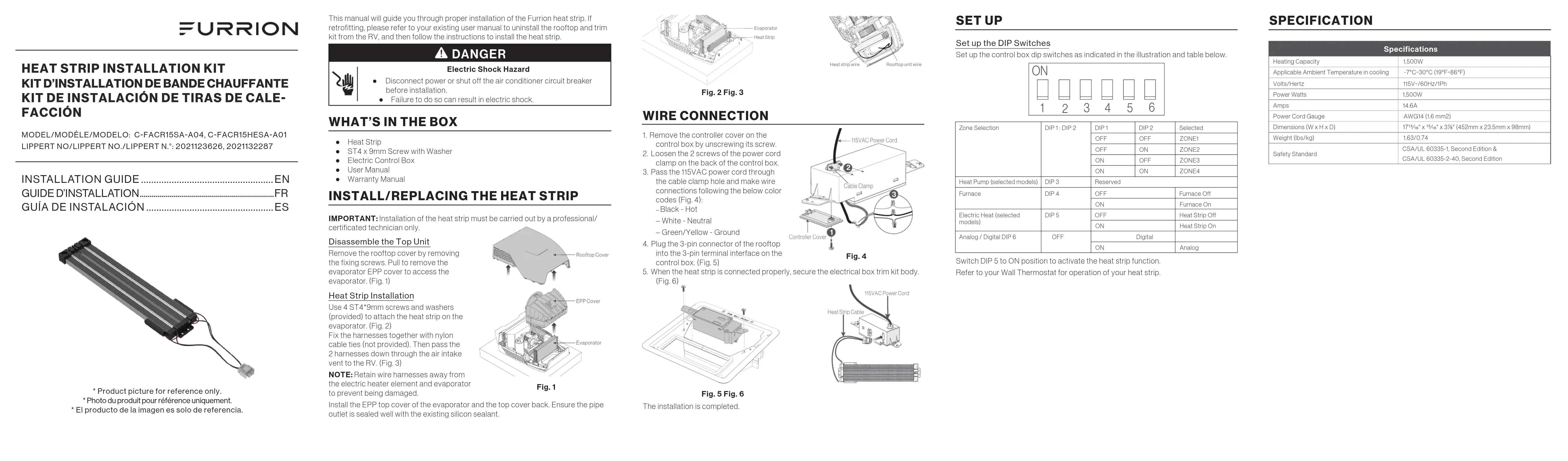

MODE D'EMPLOI CFACR15SAA04 Furrion
- Photo du produit pour référence uniquement.
Zone Selection DIP 1 : DIP 2 DIP 1 DIP 2 Selected OFF OFF ZONE1OFF ON ZONE2ON OFF ZONE3ON ON ZONE4 Heat Pump (selected models) DIP 3 Reserved Furnace DIP 4 OFF Furnace Off ON Furnace OnElectric Heat (selected models)DIP 5 OFF Heat Strip OffON Heat Strip OnAnalog / Digital DIP 6 OFF DigitalON Analog Switch DIP 5 to ON position to activate the heat strip function. Refer to your Wall Thermostat for operation of your heat strip. SPECIFICATION Specifications Heating Capacity 1,500WApplicable Ambient Temperature in cooling -7°C~30°C (19°F~86°F)Volts/Hertz 115V~/60Hz/1PhPower Watts 1,500WAmps 14.6APower Cord Gauge AWG14 (1.6 mm2)Dimensions (W x H x D) 17⁄" x ⁄" x 3⅞" (452mm x 23.5mm x 98mm)Weight (lbs/kg) 1.63/0.74Safety StandardCSA/UL 60335-1, Second Edition &CSA/UL 60335-2-40, Second EditionCe manuel vous guidera dans l’installation correcte de la bande chauante Furrion. En cas d’installation ultérieure, veuillez vous reporter à votre manuel d’utilisation existant pour désinstaller le kit de toit et de garniture du véhicule récréatif, puis suivez les instructions pour installer la bande chauante. DANGER Risque de décharge électrique ● Débranchez le courant ou coupez le disjoncteur du climatiseur avant l’installation. ● Le non-respect de cette consigne peut entraîner une décharge électrique ou des brûlures. CE QU’IL Y A DANS LA BOÎTE ● Bande chauante ● VisST4 x 9mm avec rondelle ● Boîte de commande électrique ● Manuel de l’utilisateur ● Manuel de garantie
INSTALLER/REMPLACER LA BANDE CHAUFFANTE
IMPORTANT: L’installation de la bande chauante doit être eectuée uniquement par un technicien professionnel/certifié. Démontage de l’unité supérieure Retirez le couvercle du toit en enlevant les vis de fixation. Tirez pour retirer le couvercle EPP de l’évaporateur pour accéder à l’évaporateur. (Fig.1) Installation de bande chauante Utilisez 4 vis ST4*9mm et des rondelles (fournies) pour fixer la bande chauante sur l’évaporateur. (Fig.2) Fixez les harnais ensemble à l’aide de colliers de serrage en nylon (non fournis). Faites ensuite passer les 2harnais par la prise d’air jusqu’aux autos-caravanes. (Fig.3) REMARQUE: Conservez les faisceaux de câbles à l’écart de l’élément de chauage électrique et de l’évaporateur pour éviter de les endommager. Installez le couvercle supérieur EPP de l’évaporateur et le couvercle supérieur en arrière. Assurez-vous que la sortie du tuyau est bien scellée avec le mastic silicone existant. ÉvaporateurCouverture EPP Couverture de toit Fig.1 ÉvaporateurBande chauanteFil de la bande chauanteFil de l'unité de toit Fig.2 Fig.3
1. Retirez le couvercle du contrôleur sur le
boîtier de commande en dévissant sa vis.
2. Desserrez les 2vis du collier de serrage du
cordon d’alimentation à l’arrière du boîtier de commande.
3. Faites passer le cordon
d’alimentation115VAC par le trou du serre- câble et eectuez les connexions des fils en suivant les codes de couleur ci-dessous (Fig.4): - Noir - Chaud - Blanc - Neutre - Vert/Jaune - Mise à la terre
4. Branchez le connecteur à 3broches du haut
de toit sur l’interface de la borne à 3broches du boîtier de commande. (Fig.5)
5. Lorsque la bande chauante est correctement connectée, fixez le corps du kit de garniture
du boîtier électrique. (Fig.6) Cordon d'alimentation 115 VCACâble de la bande chauante
Fig.5 Fig.6 L’installation est terminée. Couvercle du contrôleur Serre-câble
Fig.4 CONFIGURATION Régler les interrupteurs DIP Configurez les commutateurs DIP du boîtier de commande comme indiqué dans l’illustration et le tableau ci-dessous. MARCHE
Sélection des zones DIP1 DIP2 DIP1 DIP2 Sélectionné ARRÊT (OFF) ARRÊT (OFF) ZONE1
