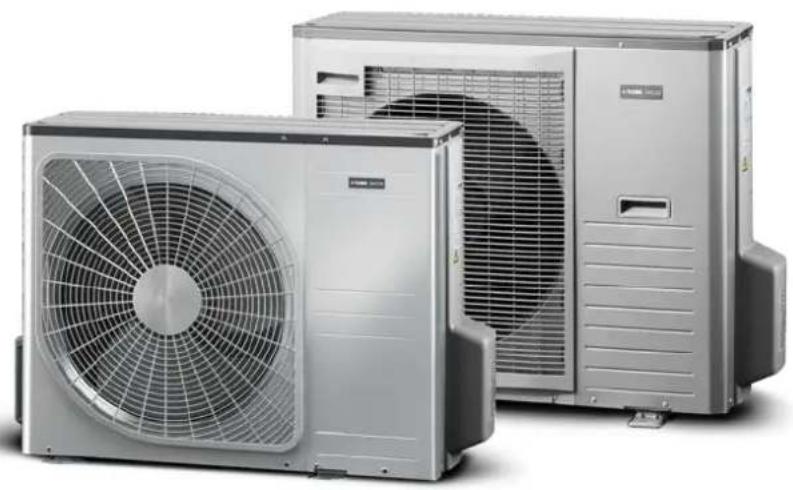

Manuel d'utilisateur Pompe à chaleur air/eau NIBE AMS 20

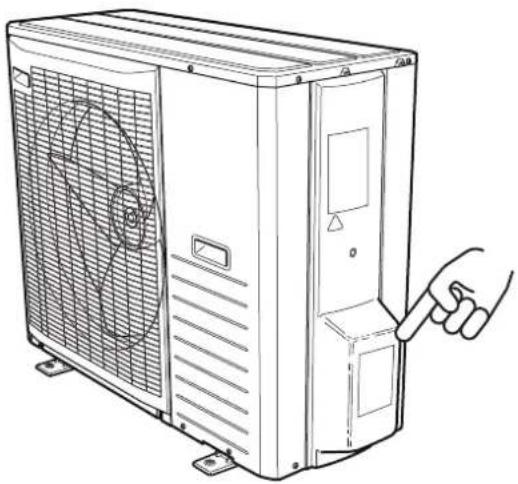

63190741 Informations importantes 4Données d'installation 5Symboles 5"service code" et numéro de série 62 Fonction de l'installation 83 Commande de la pompe AMS 20 94 Entretien de AMS 20 9Vérifications régulières 9Mode silencieux 105 Problèmes d'inconfort 10Dépannage 11Contact 3Table des matièresNIBE AMS 20 Table des matièresDonnées d'installation AMS 20Produit Numéro de série Date d'installation Installateur Accessoires Le numéro de série doit toujours être indiqué. Certificat attestant que l'installation a été effectuée conformément aux instructions du manuel de l'installateur et aux règlementations en vigueur. __________________________________________Signature______________________________Date NIBE AMS 20Chapitre 1 | Informations importantes4 Informations importantesSymboles Explication des symboles pouvant figurer dans ce manuel. REMARQUE! Ce symbole indique un danger pour l'utilisateur ou l'appareil. ATTENTION! Ce symbole indique des informations importantes concernant les éléments à prendre en compte lors de l'installation. ASTUCE Ce symbole indique des astuces pour vous per- mettre d'utiliser plus facilement le produit. "service code" et numéro de série Vous trouverez le « service code » et le numéro de série sur le côté droit de AMS 20. ATTENTION! Vous aurez besoin du "service code" et du numéro de série pour l'entretien et le dépannage. 5Chapitre 1 | Informations importantesNIBE AMS 20Une pompe à chaleur air/eau utilise l'air extérieur pour chauffer une habitation. La transformation énergétique de l'air extérieur pour le chauffage résidentiel a lieu dans trois circuits différents. À partir de l'air extérieur, (1) , de l'énergie thermique gratuite est récupérée et transportée jusqu'à la pompe à chaleur. Cette énergie est ensuite transférée à un niveau de température plus élevé à l'eau du circuit de fluide frigorigène ((2) ). La chaleur est distribuée dans tout le bâti- ment par le biais du circuit de chauffage (3) . 45 ºC 55 ºC 80 ºC 5 ºC 6 ºC 1 ºC 0 ºC

Eau de chauffageFluide frigorigèneAir extérieurCompresseurCondenseurÉvaporateurDétendeur Les températures indiquées ne sont que des exemples et peuvent varier suivant les différentes installations et les périodes de l'année. NIBE AMS 20Chapitre 2 | Fonction de l'installation6 Fonction de l'installationAir extérieur L'air extérieur est aspiré dans la pompe à chaleur.

Le ventilateur achemine alors l'air jusqu'à l'évaporateur de la pompe à chaleur. L'air transmet ici l'énergie ther- mique au fluide frigorigène et la température de l'air baisse. L'air froid est ensuite envoyé à l'extérieur de la pompe à chaleur.

Circuit frigorifique Un gaz, appelé fluide frigorigène, circule dans un circuit fermé de la pompe à chaleur et à travers l'évaporateur. Le fluide frigorigène a un point d'ébullition très faible. Dans l'évaporateur, le fluide frigorigène reçoit de l'énergie thermique à partir de l'air extérieur et entre en ébullition.

Le gaz produit au cours de l'ébullition est acheminé vers un compresseur à alimentation électrique. Lorsque le gaz est comprimé, la pression augmente et la tempé- rature du gaz augmente sensiblement, de 0 °C à environ 80 °C.

À partir du compresseur, le gaz est acheminé vers un échangeur thermique appelé condenseur, où il dégage de l'énergie thermique vers le module extérieur, à la suite de quoi le gaz est refroidi et redevient liquide.

le fluide frigorigène, dont la pression et la température demeurent élevées, traverse un détendeur qui ramène le fluide frigorigène à sa température et sa température de départ. Le fluide frigorigène a ainsi effectué un cycle complet. Il est ensuite acheminé une nouvelle fois vers l'évaporateur. Le processus est alors répété.

Réseau de distribution L'énergie thermique générée par le fluide frigorigène à l'intérieur du condensateur est récupérée par l'eau du module intérieur (appelée eau de chauffage), qui est chauffée à 55 °C (température d'alimentation).

L'eau de chauffage circule dans un système fermé et transporte l'énergie thermique de l'eau chauffée vers les serpentins de chauffage ou les radiateurs de l'habi- tation.

Le serpentin intégré au module intérieur se trouve dans la pompe à chaleur. L'eau du serpentin chauffe l'eau chaude sanitaire.

7Chapitre 2 | Fonction de l'installationNIBE AMS 20AMS 20 est commandé différemment selon la configuration de votre système. Commandez la pompe à chaleur depuis votre module intérieur (VVM) ou votre module de commande (SMO), qui est raccordé à la SPLIT box (HBS 20). Pour plus d'informations, consultez le manuel correspondant. Lors de l'installation, l'installateur procède aux réglages né- cessaires au fonctionnement optimal de votre installation. Les réglages sont réalisés au niveau du module intérieur ou au niveau du régulateur. NIBE AMS 20Chapitre 3 | Commande de la pompe AMS 208 Commande de la pompe AMS 20Vérifications régulières Si vous suspectez la présence d'une fuite, vérifiez les raccor- dements hydrauliques de AMS 20. REMARQUE! Une supervision insuffisante peut entraîner sur AMS 20 des dommages importants non couverts par la garantie. VÉRIFICATION DES GRILLES ET DU PANNEAU

INFÉRIEUR SUR AMS 20

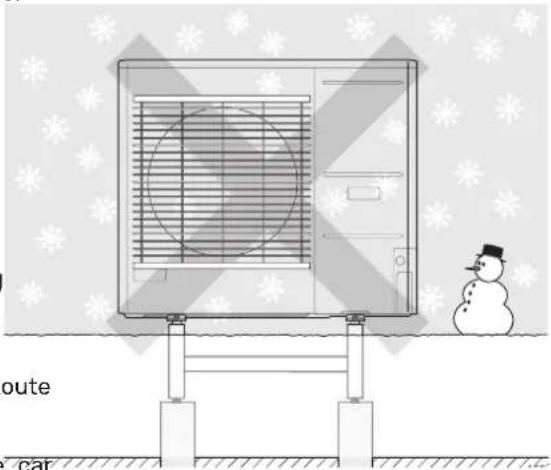

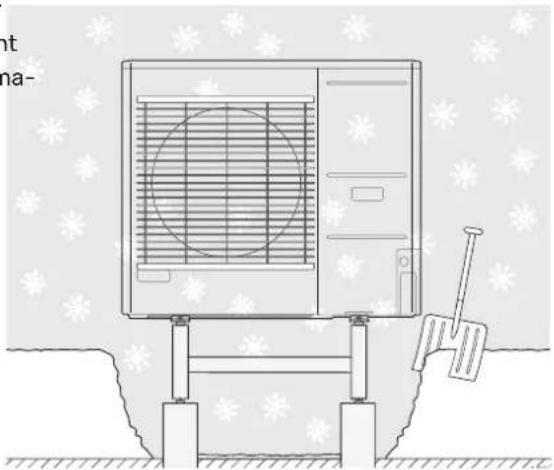

Vérifier régulièrement pendant toute l'année que l'entrée d'air n'est pas obstruée par des feuilles, de la neige ou toute autre chose. Soyez vigilant en cas de vent fort et/ou en cas de neige car les grilles peuvent se bloquer. Vérifiez également que les orifices d'évacuation situés sur le panneau inférieur (trois) sont propres et non obstrués. Vérifiez régulièrement que la condensation est correctement évacuée via le tuyau de condensation. Si nécessaire, dema- ndez l'aide de votre installateur. Nettoyez toute trace de neige et de glace LEKLEKLEKLEK Empêchez toute accumulation de neige et obstruction de la grille et des ori-fices d'évacuation. LEKLEKLEKLEK Nettoyer toute trace de neige et/ou de glace.

NETTOYAGE DE LA CARROSSERIE

Si nécessaire, la carrosserie peut être nettoyée à l'aide d'un chiffon humide. Prendre garde à ne pas érafler la pompe à chaleur lors du nettoyage. Éviter de vaporiser de l'eau à l'intérieur des grilles ou sur les côtés, afin qu'elle ne pénètre pas dans AMS 20. AMS 20 ne doit pas être en contact avec des agents de nettoyage alcalins. Mode silencieux La pompe à chaleur peut être réglée en mode « silencieux », ce qui permet de réduire le niveau sonore de la pompe à chaleur. Cette fonction s'avère utile lorsque la pompe AMS 20 doit être placée dans des zones sensibles en termes de bruit. La fonction doit uniquement être utilisée pendant des périodes limitées, car la pompe AMS 20 risque de ne pas atteindre la puissance souhaitée. 9Chapitre 4 | Entretien de AMS 20NIBE AMS 20 Entretien de AMS 20Dans la plupart des cas, le module intérieur/module de com- mande relève tout dysfonctionnement (pouvant nuire au confort), le signale par une alarme et affiche à l'écran les mesures à prendre. REMARQUE! Toute intervention derrière les caches fixés par des vis peut uniquement être réalisée par ou sous le contrôle d'un électricien qualifié. Dépannage Si le dysfonctionnement ne s'affiche pas à l'écran, les as- tuces suivantes peuvent être utilisées :

• Groupe et principaux fusibles du logement.

• Le disjoncteur différentiel de l'habitation.

• Assurez-vous qu'aucun obstacle ne bloque l'arrivée d'air dans le module extérieur (AMS 20).

• Vérifiez que AMS 20 ne présente pas de dommage externe. ACCUMULATION DE GLACE SUR LES PÂLES, SUR LA GRILLE OU SUR LE CÔNE DU

VENTILATEUR SUR LE MODULE EXTÉRIEUR

(AMS 20) Activez la fonction « Dégivrage ventilateur » dans le module intérieur/module de commande. Pour plus d'informations, reportez-vous à la section « Commande – Pompe à chaleur EB101 » du manuel d'installation. En cas de problème, contactez votre installateur. EAU SOUS LE MODULE EXTÉRIEUR AMS 20 (GRANDE QUANTITÉ)

• Installez l'accessoire KVR 10 pour détourner la condensa- tion de la pompe à chaleur air/eau.

Ce document est publié par NIBE Energy Systems. L'ensemble des illustrations, des faits prése- ntés et des données de produits s'appuient sur les informations disponibles au moment de l'ap- probation de la publication. NIBE Energy Systems ne peut être tenu responsable des éventuelles erreurs factuelles ou d'im- pression pouvant apparaître dans ce document.
