MODE D'EMPLOI F135543 Nibe

MANUEL D'UTILISATION Pompe à chaleur géothermique NIBE F1355Guide rapide Navigation Bouton OK (confirmer/sélectionner) Bouton Retour (retour/annuler/quitter) Bouton de commande (déplacer/augmenter/réduire) Vous trouverez une explication détaillée des fonctions des différents boutons à la page 8. Vous trouverez une explication concernant la navigation entre les différents menus et les réglages à effectuer à la page 11. Définir la température intérieure

EAU CHAUDE Le réglage de la température intérieure est accessible en appuyant deux fois sur le bouton OK, quand vous êtes dans le mode démarrage du menu principal. Pour plus d'informations à ce sujet, reportez-vous à la page

Augmenter le volume d'eau chaude

Pour augmenter provisoirement la quantité d'eau chaude (si un ballon d'eau chaude est installé sur votre F1355), tournez le bouton de commande sur la position de menu 2 (goutte d'eau), puis appuyez deux fois sur le bou- ton OK. Pour plus d'informations sur les réglages, reportez-vous à la page luxe temporaire.41 Informations importantes 4Données d'installation 5Informations relatives à la sécurité 5Symboles 5Marquage 6Consignes de sécurité 6Numéro de série 6Récupération 7Informations environnementales 82 Commande - Présentation 8Unité d'affichage 9Système de menus 133 Commande - Menus 13Menu 1 –CLIM. INTÉRIEURE 21Menu 2 – EAU CHAUDE 23Menu 3 – INFOS 25Menu 4 – POMPE À CHALEUR 34Menu 5 - ENTRETIEN 484 Entretien 48Opérations d'entretien 575 Problèmes d'inconfort 57Menu Informations 57Gestion des alarmes 57Dépannage 60Liste d'alarmes 78Index 83Contact 3Table des matièresNIBE F1355 Table des matièresDonnées d'installation F1355Produit Numéro de série maître Numéro de série, Esclave 1 Numéro de série, Esclave 2 Numéro de série, Esclave 3 Numéro de série, Esclave 4 Numéro de série, Esclave 5 Numéro de série, Esclave 6 Numéro de série, Esclave 7 Numéro de série, Esclave 8 Date d'installation Installateur Type de glycol - Concentration du mélange/tempé- rature de gel Profondeur de forage actif/lon- gueur du capteur Accessoires

Ense- mble Ré- glage d'usine NomN° 0courbe de chauffage (décalage)1.9.1.1 7courbe de chauffage (pente de la courbe)

Le numéro de série doit toujours être renseignéCertificat attestant que l'installation a été effectuée conformémentaux instructions du manuel de l'installateur et aux règlementations envigueur. _________________________Signature__________________Date NIBE F1355Chapitre 1 | Informations importantes4 1 Informations importantesInformations relatives à la sécurité Le présent manuel décrit l'installation et les procédures d'entretien effectuées par des spécialistes. Cet appareil peut être utilisé par des enfa- nts à partir de 8 ans ainsi que des perso- nnes à capacités physiques, sensorielles et mentales réduites, ou sans expérience ni connaissance de l'appareil, à condition qu'ils soient sous la supervision d'un tiers ou qu'ils aient eu une explication concerna- nt l'utilisation sécurisée de l'appareil et qu'ils comprennent les risques encourus. Ce produit doit être utilisé par des experts ou des utilisateurs dûment formés dans des magasins, des hôtels, l'industrie lé- gère, les exploitations agricoles et des environnements similaires. Les enfants doivent recevoir des explica- tions/être surveillés afin de s'assurer qu'ils ne jouent pas avec l’installation. Le nettoyage et la maintenance de l'appa- reil ne peuvent être effectués par des en- fants sans surveillance. Ce document est le manuel d'origine. Il ne peut pas être traduit sans l'approbation de NIBE. Tous droits réservés pour les modifications de design et techniques. ©NIBE 2019. Ne démarrez pas F1355 s'il y a un risque que l'eau présente dans le système ait gelé. Si le câble d'alimentation est endommagé, seul(e) NIBE, son représentant de service ou une personne autorisée peut le remplacer afin d'empêcher tout danger et dommage. F1355 doit être raccordé à un interrupteur sectionneur. La section du câble doit être dimensionnée en fonction du calibre de fu- sible utilisé. Symboles ATTENTION! Ce symbole indique un danger grave pour l'utilisateur ou l'appareil. REMARQUE! Ce symbole indique un danger pour l'utilisateur ou l'appareil. ATTENTION! Ce symbole indique des informations importa- ntes concernant les éléments à prendre en compte lors de l'installation. ASTUCE Ce symbole indique des astuces pour vous permettre d'utiliser plus facilement le produit. Marquage Le marquage CE est obligatoire pour la plupart des produits vendus dans l'UE, quel que soit leur lieu de fabrication.

Classification de l'enceinte de l'équipement électro-technique. IP21 Danger pour les utilisateurs et pour la machine.

5Chapitre 1 | Informations importantesNIBE F1355Consignes de sécurité ATTENTION L'installation doit être réalisée par un installateur qualifié. Si l'utilisateur installe le système lui-même, de graves problèmes peuvent survenir, par exemple des fuites d'eau, de fluide frigorigène, des chocs électriques, un incendie ou des blessures corporelles, en raison d'un dysfonctionnement du système. Utiliser les accessoires originaux et les composants indiqués pour l'installation. Si des pièces autres que celles indiquées par nos soins sont utilisées, des fuites d'eau, chocs électriques, incendies et blessures corporelles peuvent survenir car il est possible que l'unité ne fonctionne pas cor- rectement. Installer l'unité dans un emplacement doté d'un bon support. Des emplacements inappropriés pour l'installation peuvent entraîner la chute de l'unité et provoquer des dommages matériels et des ble- ssures corporelles. L'installation sans support suffisant peut également entraîner des vibrations et du bruit. S'assurer que l'unité est stable lors de l'installation, afin qu'elle puisse résister aux tremblements de terre et vents forts. Des emplacements inappropriés pour l'installation peuvent entraîner la chute de l'unité et provoquer des dommages matériels et des ble- ssures corporelles. L'installation électrique doit être réalisée par un électricien qualifié et le système doit être branché en tant que circuit indépendant. Une alimentation électrique avec une capacité insuffisante et une fo- nction incorrecte peut entraîner des chocs électriques et incendies. Utiliser des tuyaux et des outils adaptés à ce type de fluide frigo- rigène. L'utilisation de pièces existantes pour d'autres fluides frigorigènes peut entraîner des pannes et de graves accidents en raison d'explosion du circuit de traitement. Ne réaliser aucune réparation soi-même. Consulter l'installateur si le système doit être réparé. Des réparations réalisées de façon incorrecte peuvent entraîner des fuites d'eau, de fluide frigorigène, chocs électriques et incendies. Consulter l'installateur ou un expert en ce qui concerne le retrait de la pompe à chaleur. Une installation incorrecte peut entraîner des fuites d'eau, de fluide frigorigène, chocs électriques et incendies. Éteindre l'alimentation électrique en cas de réparation ou de co- ntrôle. Si l'alimentation électrique n'est pas éteinte, il existe un risque de choc électrique. Ne pas utiliser l'unité avec les panneaux ou les protections retirés. Le contact avec un équipement en fonctionnement, des surfaces chaudes ou des pièces soumises à haute tension peut entraîner des blessures corporelles (entraînement, brûlures ou chocs électriques). Couper le courant avant de commencer tout travail électrique Si l'alimentation électrique n'est pas coupée, cela peut entraîner des chocs électriques, des dommages et un fonctionnement incorrect de l'équipement. PRÉCAUTIONS Ne pas utiliser l'unité à des fins propres aux spécialistes, telles que stocker des aliments, rafraîchissement des instruments de précision ou conserver par le froid des animaux, des plantes ou des œuvres d'art. Cela peut endommager les éléments. Mettre l'emballage au rebut de façon appropriée. Tout emballage restant peut entraîner des blessures corporelles car il peut contenir des clous et du bois. Ne pas toucher les boutons avec des mains mouillées. Cela peut entraîner des chocs électriques. Ne pas éteindre l'alimentation électrique immédiatement après le début du fonctionnement. Attendre au moins 5 minutes, sinon il existe un risque de fuites d'eau ou de panne. Ne pas contrôler le système avec l'interrupteur principal. Cela peut entraîner un incendie ou une fuite d'eau. En outre, le venti- lateur peut se mettre en route de façon inattendue, ce qui peut entraî- ner des blessures corporelles.

SPÉCIALEMENT POUR LES UNITÉS

DESTINÉES À R407C ET R410A - Ne pas utiliser d'autres fluide frigorigène que ceux prévus pour l'unité. - Ne pas utiliser de bouteilles de recharge. Ces types de bouteilles changent la composition du fluide frigorigène, ce qui affecte la perfor- mance du système. - Lors du remplissage en fluide frigorigène, ce dernier doit toujours quitter la bouteille sous forme liquide. - R410A signifie que la pression est environ 1,6 fois plus élevée que celle des fluides frigorigènes traditionnels. - Les raccords de remplissage sur les unités avec R410A présentent des tailles différentes afin d'éviter l'utilisation accidentelle d'un fluide frigorigène inapproprié dans le système. Numéro de série Le numéro de série figure en bas à droite du cache avant, dans le menu Informations (menu 3.1) et sur la plaque signalétique ( (PZ1)). Numéro de série ATTENTION! Le numéro de série du produit (14 chiffres) est requis pour l'entretien et l'assistance. Récupération Laissez le soin à l'installateur de récupérer l'emballage du produit ou déposez-le en déchet- terie. Ne jetez pas les produits usagés avec les or- dures ménagères. Ils doivent être jetés en dé- chetterie ou dans un point de collecte proposant ce type de service. Une mise au rebut inappropriée du produit expose l'uti- lisateur à des sanctions administratives définies par la législation en cours. NIBE F1355Chapitre 1 | Informations importantes6Informations environnementales RÈGLEMENT (UE) RELATIF AUX GAZ À EFFET

DE SERRE FLUORÉS N° 517/2014

Cette unité contient un gaz à effet de serre fluoré visé par l'accord de Kyoto. L'équipement contient du R407C et du R410A, des gaz à effet de serre fluorés ayant un potentiel de réchauffe- ment de la planète (PRP) de 1774 et 2088 respectiveme- nt. Ne rejetez jamais le R407C ou le R410A dans l'atmo- sphère. 7Chapitre 1 | Informations importantesNIBE F1355Unité d'affichage

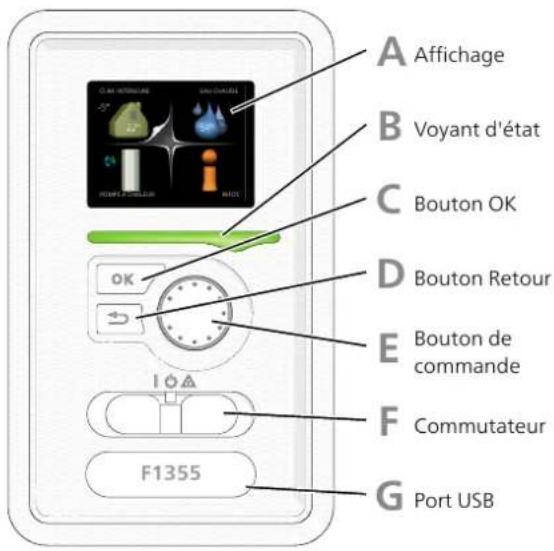

AffichageVoyant d'étatBouton OKBouton RetourBouton decommandeCommutateur

EAU CHAUDE F1355 Port USB AFFICHAGE L'écran affiche des instructions, les réglages etdes informations de fonctionnement. Vous pou-vez facilement parcourir les menus et les optionspour régler la température ou obtenir les informa-tions dont vous avez besoin.

Le voyant d'état indique l'état de la pompe àchaleur. Il est :• vert en fonctionnement normal ;• jaune en mode secours ;• rouge si une alarme a été déclenchée.

BOUTON OK Le bouton OK vous permet de :• confirmer des sélections de sous-menus/optio-ns/valeurs définies/pages dans le guide de dé-marrage.

BOUTON RETOUR Le bouton Retour vous permet de :• revenir au menu précédent ;• modifier un réglage qui n'a pas été confirmé.

Le bouton de commande peut être tourné versla droite ou la gauche. Vous pouvez :• parcourir les menus et les options ;• augmenter ou diminuer les valeurs ;• changer de page dans le cas d'instructionsprésentées sur plusieurs pages (par exemple,aide et infos d'entretien).

COMMUTATEUR Trois positions sont possibles pour le commuta-teur : Marche () Veille ( ) Mode secours ( )Le mode secours doit être uniquement utilisé encas de dysfonctionnement de la pompe à chaleur.Dans ce mode, le compresseur est mis hors ten-sion et le thermoplongeur se met en marche.L'écran de la pompe à chaleur est éteint et levoyant d'état s'illumine en jaune.

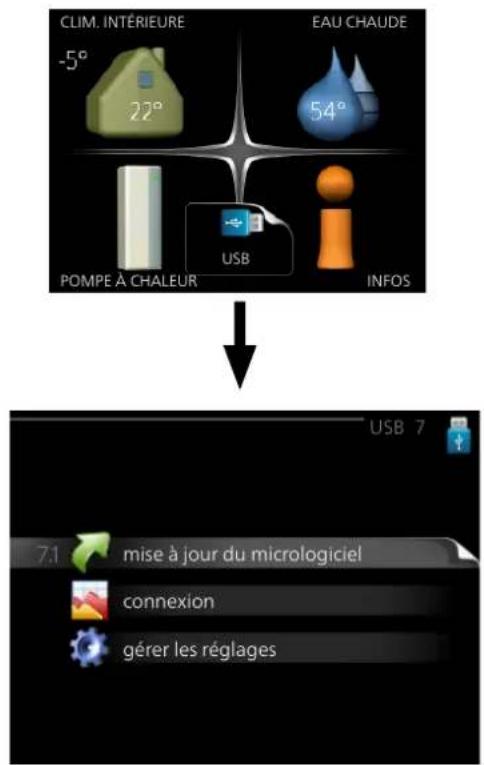

PORT USB Le port USB est caché sous le badge plastiquesur lequel figure le nom du produit.Le port USB est utilisé pour mettre à jour le logi-ciel.Rendez-vous à l'adresse nibeuplink.com et cliquezsur l'onglet « Logiciel » pour télécharger la der-nière version du logiciel pour votre installation. NIBE F1355Chapitre 2 | Commande - Présentation8 2 Commande - PrésentationSystème de menus Lorsque la porte de la pompe à chaleur est ouverte, les quatre principaux menus du système de menus ainsi que certaines informations élémentaires s'affichent à l'écran. MAÎTRE

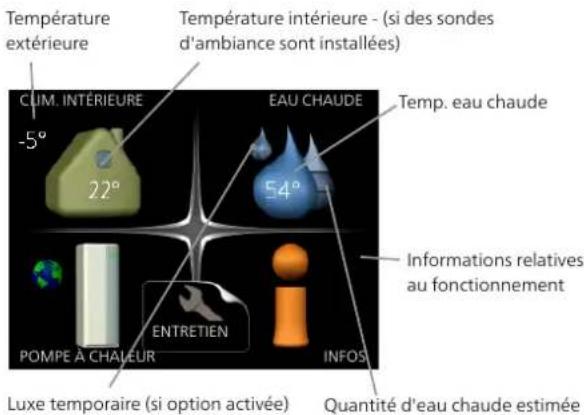

EAU CHAUDE ENTRETIEN Température intérieure - (si des sondes d'ambiance sont installées) Temp. eau chaude Luxe temporaire (si option activée) Température extérieure Quantité d'eau chaude estimée Informations relatives au fonctionnement ESCLAVE ENTRETIENesclave 1F1355 Si la pompe à chaleur est définie comme esclave, un menu principal limité s'affiche, car la majorité des ré- glages du système sont effectués au niveau de la pompe à chaleur maître.

MENU 1 - CLIM. INTÉRIEURE

Réglage et programmation de la température intérieure. Voir page 14.

Réglage et programmation de la production d'eau chaude sanitaire. Voir page 21. Ce menu s'affiche uniquement si le chauffe-eau est branché à la pompe à chaleur. Ce menu est également défini dans le système de me- nus limités de la pompe à chaleur esclave.

Affichage de la température et d'autres informations de fonctionnement et accès au journal d'alarmes. Voir page

Ce menu est également défini dans le système de me- nus limités de la pompe à chaleur esclave.

MENU 4 - POMPE À CHALEUR

Pour le réglage de l'heure, de la date, de la langue, de l'affichage, du mode de fonctionnement, etc., voir page

Réglages avancés. Ces réglages sont destinés unique- ment aux installateurs ou aux techniciens. Le menu s'affiche lorsque vous maintenez le bouton Retour enfo- ncé pendant 7 secondes dans le menu de démarrage. Voir page 34. Ce menu est également défini dans le système de me- nus limités de la pompe à chaleur esclave. 9Chapitre 2 | Commande - PrésentationNIBE F1355SYMBOLES À L'ÉCRAN Les symboles suivants peuvent apparaître à l'écran pe- ndant le fonctionnement. DescriptionSymbole Ce symbole apparaît à côté du panneau d'informations si le menu 3.1 contient des informations importantes. Ces deux symboles indiquent si le com- presseur ou l'appoint électrique est blo- qué dans F1355. Ils peuvent, par exemple, être bloqués en fonction du mode de fonctionnement sélectionné via le menu 4.2, si le blocage est programmé via le menu 4.9.5 ou si une alarme s'est produite et empêche l'un des deux de fonctionner. Verrouillage du compresseur. Verrouillage de l'appoint électrique Ce symbole apparaît si le mode d'augme- ntation périodique ou le mode Luxe pour l'eau chaude est activé. Ce symbole indique si le « réglage vaca- nces » est actif dans 4.7 Ce symbole indique si la F1355 commu- nique avec NIBE Uplink. Ce symbole indique le réglage du ventila- teur s'il diffère du réglage normal. Accessoire nécessaire. Ce symbole est visible dans les installa- tions équipées d'accessoires solaires actifs. Ce symbole indique si le chauffage de la piscine est actif. Accessoire nécessaire. Ce symbole indique si le rafraîchissement est actif. Accessoire nécessaire. NIBE F1355Chapitre 2 | Commande - Présentation10CLIM. INTÉRIEURE

POMPE À CHALEUR INFOS

EAU CHAUDE températureCLIM. INTÉRIEURE 1ventilationprogrammationavancéarrêtnormal Menu principal référencé Numéro de menu – sous-menu référencé Nom et numéro du menu – menu principal Symbole – menuprincipal Informations d'état – sous-menus Nom - sous-menusSymboles – sous-menus FONCTIONNEMENT Pour déplacer le curseur, tournez le bouton de commande vers la gauche ou la droite. La position sélectionnée s'affiche en blanc et/ou a un coin relevé.

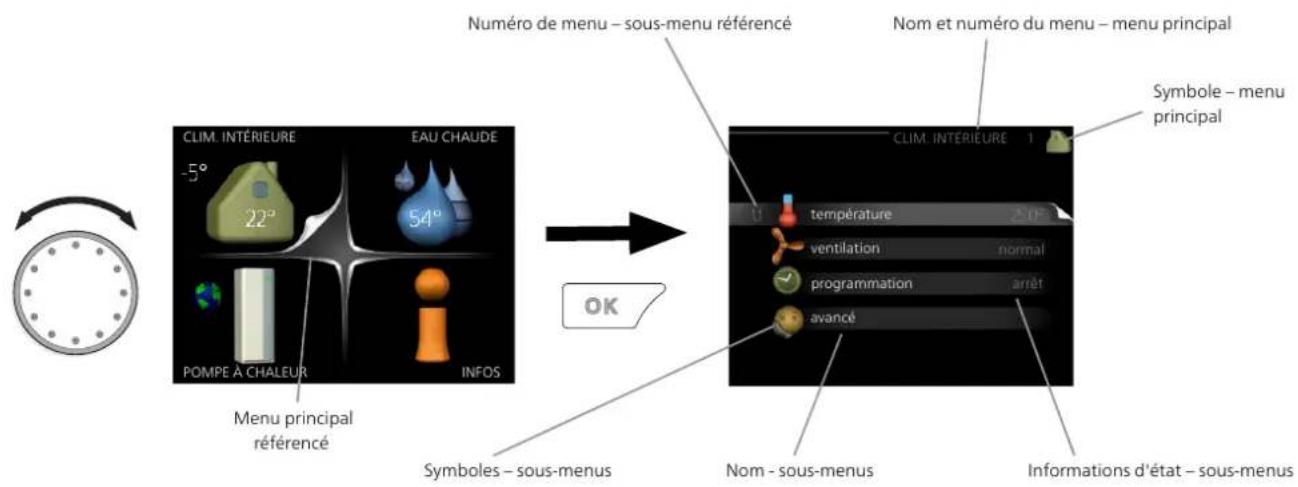

Pour se déplacer dans le système de menus, sélection- nez un menu principal et appuyez sur le bouton OK. Une nouvelle fenêtre s'affiche alors à l'écran avec les sous- menus. Sélectionnez l'un des sous-menus en appuyant sur le bouton OK.

économique mode de confort 2.2 normalluxesmart control Dans un menu d'options, l'option en cours de sé- lection est indiquée par une petite coche verte. Pour sélectionner une autre option :

Cliquez sur l'option souhaitée. L'une des optio- ns est alors présélectionnée (en blanc).

Appuyez sur le bouton OK pour confirmer l'option sélectionnée. Une petite coche verte apparaît à côté de l'option sélectionnée.

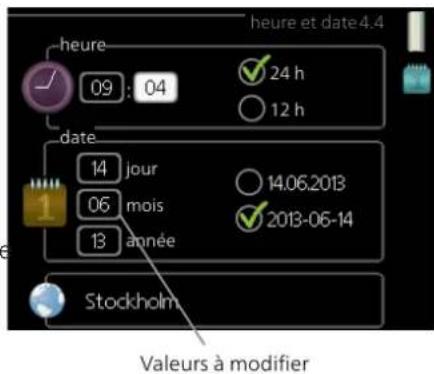

RÉGLAGE D'UNE VALEUR

heure et date 4.4 heurejourannéemois24h12hdate Valeurs à modifier Pour définir une valeur :

Sélectionnez la valeur souhaitée à l'aide du bouton de commande.

Appuyez sur le bouton OK. L'arrière-plan de la valeur s'affiche en vert pour vous indiquer que vous vous trouvez dans le mode de réglage.

Tournez le bouton de commande vers la droite pour augmenter la valeur et vers la gauche pour la réduire.

Appuyez sur le bouton OK pour confirmer la valeur que vous venez de définir. Pour modi- fier et revenir à la valeur d'origine, appuyez sur le bouton Retour. 11Chapitre 2 | Commande - PrésentationNIBE F1355UTILISEZ LE CLAVIER VIRTUEL Différents claviers Dans certains menus où du texte doit être saisi, un cla- vier virtuel est accessible. En fonction du menu, vous pouvez avoir accès à différe- ntes polices de caractères que vous pouvez sélectionner à l'aide de la molette de commande. Pour modifier le tableau des caractères, appuyez sur le bouton Précéde- nt. Si un menu dispose uniquement d'une police de ca- ractères, le clavier s'affiche directement. Quand vous avez terminé d'écrire, marquez « OK » et appuyez sur le bouton OK.

NAVIGATION ENTRE LES FENÊTRES

Un menu peut comprendre plusieurs fenêtres. Tournez le bouton de commande pour parcourir les différentes fenêtres. Fenêtre du menu actuel Nombre de fenêtres dans le menu Navigation entre les fenêtres du guide de démarrage. langue4.6 Si le guide de démarrage est conservé sur cette pge, il se ferme autom. dans 60 min Flèches permettant de parcourir les différentes fenêtres du guide de démarrage

Appuyez sur le bouton de commande jusqu'à ce que l'une des flèches en haut à gauche (au niveau du numéro de la page) ait été sélectionnée.

Appuyez sur le bouton OK pour changer d'étape dans le guide de démarrage. MENU AIDE Plusieurs menus sont dotés d'un symbole vous in- diquant qu'une aide supplémentaire est disponible. Pour accéder à l'aide :

sélectionnez le symbole Aide à l'aide du bouton de commande.

Appuyez sur le bouton OK. Le menu Aide comprend plusieurs fenêtres que vous pouvez parcourir avec le bouton de commande. NIBE F1355Chapitre 2 | Commande - Présentation12Menu 1 –CLIM. INTÉRIEURE APERÇU Menu 1.1.1 - température chauffage1.1 - température1 - CLIM. INTÉRIEURE

1.1.2 - température rafraîchis-

1.1.3 - humidité relative *

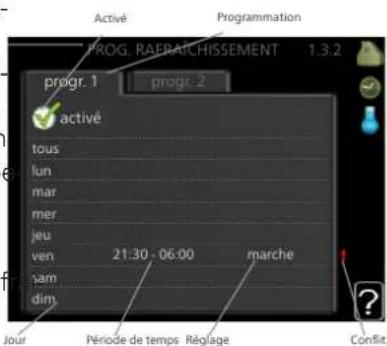

1.3.2 - programmation rafraî-

1.9.1.1 courbe de chauffageMenu 1.9.1 - courbe1.9 - avancé

1.9.1.2 - loi d'eau rafr *

1.9.2 - réglage externe

1.9.4 - réglages sondes

1.9.5 - réglages du rafraîchis-

1.9.6 - temps retour ventil. *

1.9.7.1 - courbe chauf. pers.1.9.7 - courbe personnalisée

1.9.7.2 - loi d'eau rafr personnalisée *

1.9.8 - décalage de points

• Accessoires nécessaires. Sous-menus Le menu CLIM. INTÉRIEURE comprend plusieurs sous- menus. Vous trouverez les informations d'état pour le menu correspondant à droite des menus. température Réglage de la température pour le sys- tème de chauffage. Les informations d'état indiquent les valeurs définies pour le système de chauffage. ventilation Réglage de la vitesse du ventilateur. Les informations d'état indiquent le réglage sélectionné. Ce menu s'affiche uniquement si le module d'extraction d'air est branché (accessoire). programmation Programmation du chauffage, du rafraî- chissement et de la ventilation. L'information d'état « réglage » s'affiche à l'écran si vous avez réglé une programmation mais que celle-ci n'est pas active pour le moment, « réglage vacances » s'affiche à l'écran si la programmation de vacances est active en même te- mps que la programmation ordinaire (la fonction vaca- 13Chapitre 3 | Commande - MenusNIBE F1355 3 Commande - Menusnces reste prioritaire), « actif » s'affiche à l'écran si une partie de la programmation est active. Dans le cas co- ntraire, vous verrez apparaître « arrêt ». avancé Réglage de la loi d'eau, ajustement avec le co- ntact externe, valeur minimale de la température d'ali- mentation, sonde d'ambiance et fonction de rafraîchis- sement.

MENU 1.1 - TEMPÉRATURE

Si plusieurs systèmes de chauffage sont installés dans l'habitation, cela sera indiqué à l'écran par un thermo- mètre pour chaque système. Choisissez entre le chauffage ou le rafraîchissement, puis réglez la température souhaitée dans le menu sui- vant « température de chauffage/rafraîchissement », dans le menu 1.1. Réglage de la température (avec sondes d'ambiance installées et activées) : chauffage Plage de réglage : de 5 à 30 °C Valeur par défaut : 20 rafraîchissement (accessoire nécessaire) Plage de réglage : de 5 à 30 °C Valeur par défaut : 25 La valeur s'affiche à l'écran en °C si le système d'émis- sion est régulé par une sonde d'ambiance. ATTENTION! Un réseau de distribution à forte inertie, co- mme par exemple, un plancher chauffant, est susceptible de ne pas convenir à une utilisation avec sonde d'ambiance. Pour modifier la température ambiante, utilisez le bouton de commande et sélectionnez la température souhaitée à l'écran. Confirmez le nouveau réglage en appuyant sur le bouton OK. La nouvelle température s'affiche à l'écran à droite du symbole. Réglage de la température (sans sonde d'ambiance activée) : Plage de réglage : -10 à +10 Valeur par défaut : 0 L'écran d'affichage indique les valeurs définies pour le chauffage (décalage de la courbe). Pour augmenter ou baisser la température intérieure, augmentez ou réduisez la valeur affichée à l'écran. Utilisez le bouton de commande pour définir une nou- velle valeur. Confirmez le nouveau réglage en appuyant sur le bouton OK. Le nombre d'incréments nécessaires pour augmenter la température intérieure d'un degré dépend de l'instal- lation de chauffage. Augmenter d'un seul incrément suffit en général mais dans certains cas plusieurs incré- ments sont nécessaires. Réglage de la valeur souhaitée. La nouvelle valeur s'af- fiche à l'écran à droite du symbole. ATTENTION! L'augmentation de la température ambiante peut être ralentie par les vannes thermosta- tiques dont sont équipés les radiateurs ou le plancher chauffant. Il faut donc ouvrir complè- tement les vannes thermostatiques, sauf dans les pièces où une température plus basse est souhaitée (par exemple, les chambres). ASTUCE Attendez 24 heures pour que la température ambiante ait le temps de se stabiliser avant de modifier le réglage. S'il fait froid à l'extérieur et que la température ambiante est trop basse, augmentez d'un incré- ment la pente de la courbe à partir du menu

S'il fait froid à l'extérieur et que la température ambiante est trop élevée, réduisez d'un incré- ment la pente de la courbe à partir du menu

S'il fait chaud à l'extérieur et que la tempéra- ture ambiante est trop basse, augmentez d'un incrément la valeur à partir du menu 1.1.1. S'il fait chaud à l'extérieur et que la tempéra- ture ambiante est trop élevée, diminuez d'un incrément la valeur à partir du menu 1.1.1.

MENU 1.2 - VENTILATION (ACCESSOIRE

NÉCESSAIRE) Plage de réglage : normal et vitesse 1-4 Valeur par défaut : normal Vous pouvez ici augmenter ou réduire temporairement la ventilation à l'intérieur de l'habitation. Lorsqu'une nouvelle vitesse est sélectionnée, un compte à rebours se déclenche. Une fois le temps écoulé, la ventilation réadopte son réglage normal. Si nécessaire, il est possible de modifier ces différents temps de retour dans le menu 1.9.6. La vitesse du ventilateur apparaît entre parenthèses (en pourcentage) après chaque alternative de vitesse. NIBE F1355Chapitre 3 | Commande - Menus14ASTUCE Pour régler des changements de périodes plus longues, utilisez la fonction Vacances ou Pro- grammation.

MENU 1.3 - PROGRAMMATION

Dans le menu programmation la température intérieure (chauffage/rafraîchissement/ventilation) est programmée pour chaque jour de la semaine. Vous pouvez également programmer de plus longues durées pendant une période sélectionnée (vacances) dans le menu 4.7. Programmation : permet de sélectionner la programma- tion à modifier. Réglage de la programmation Ces réglages peuvent être effectués pour chaque pro- grammation (Menu 1.3.1, 1.3.2 et 1.3.3 : Activé : permet d'activer ici la programmation pour la période sélectionnée. Les horaires définis ne sont pas affectés lors de la désactivation. Système : permet de sélectionner le circuit de distribu- tion auquel renvoie le programme correspondant. Cette alternative s'affiche uniquement s'il existe plusieurs circuits de distribution. Jour : permet de sélectionner le ou les jours de la se- maine concerné(s) par la programmation. Pour annuler la programmation d'un jour en particulier, l'heure pour ce jour doit être réinitialisée en réglant l'heure de démar- rage à l'identique de l'heure d'arrêt. Si la ligne « tous » est utilisée, tous les jours de la période seront définis en fonction de cette ligne. Période de temps : permet de sélectionner l'heure de démarrage et d'arrêt de la programmation d'un jour en particulier. Réglage : consultez le sous-menu correspondant. Conflit : en cas de conflit entre deux réglages, un point d'exclamation rouge s'affiche. ASTUCE Si vous souhaitez régler une programmation similaire chaque jour de la semaine, commen- cez par cocher « tous » puis modifiez les jours souhaités. ASTUCE Réglez l'heure d'arrêt avant l'heure de démar- rage afin que cette période se prolonge après minuit. La programmation s'arrête alors le jour suivant à l'heure d'arrêt définie. La programmation démarre toujours à la date à laquelle l'heure de démarrage est réglée.

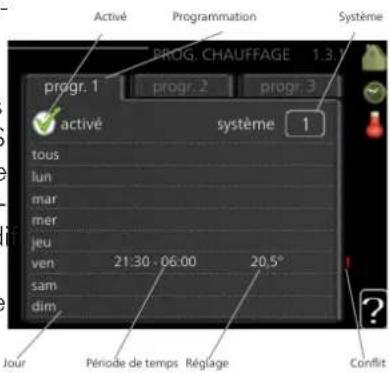

MENU 1.3.1 - CHAUFFAGE

PROG. CHAUFFAGE 1.3.1 activé progr. 2 système progr. 3progr. 1 touslunmarmerjeuvensamdim21:30 - 06:0020,5° Période de temps RéglageJour Activé Programmation Système Conflit Vous pouvez progra- mmer ici jusqu'à trois consignes de température et trois périodes par jour. Si la sonde d'ambiance est installée et acti- vée, on règle les dif- férentes températu- resen °C, si aucune sonde d'ambiance n'est activée, on règle plusieurs loi d'eau ( menu 1.1). Augmenter d'un seul incrément suffit en général à modifier la température ambiante d'un de- gré, mais dans certains cas plusieurs incréments sont nécessaires. Réglage : permet de définir le décalage de la courbe de chauffage par rapport au menu 1.1 pendant la program- mation. Si une sonde d'ambiance est installée, la tem- pérature ambiante souhaitée est indiquée en °C. ATTENTION! Les changements de température dans le loge- ment prennent du temps. Par exemple, un chauffage au sol ne permet pas de sentir une différence notable de la température des pièces sur de courtes périodes de temps.

activé progr. 2progr. 1 touslunmarmerjeuvensamdim21:30 - 06:00marche ActivéProgrammation Période de temps RéglageJour Conflit Vous pouvez progra- mmer ici quand la fonction de rafraîchi- ssement est autori- sée dans l'habitation et ce, pour deux pé- riodes différentes par jour. Réglage : si le rafraî- chissement n'est pas autorisé, indi- quez-le ici. 15Chapitre 3 | Commande - MenusNIBE F1355MENU 1.3.3 - VENTILATION (ACCESSOIRE NÉCESSAIRE) tous lun mar mer jeu ven sam dim activé progr. 2progr. 1 PROG. VENTILATION 1.3.3 21:30 - 06:00 vitesse 3 ActivéProgrammation Période de temps RéglageJour Conflit Vous pouvez progra- mmer ici jusqu'à deux périodes d'augmentation ou de diminution de la ventilation par jour. Réglage : permet de définir la vitesse de ventilation souhai- tée. ATTENTION! Un changement notable sur une période plus longue peut engendrer un environnement inté- rieur de mauvaise qualité et des économies de fonctionnement plus faibles.

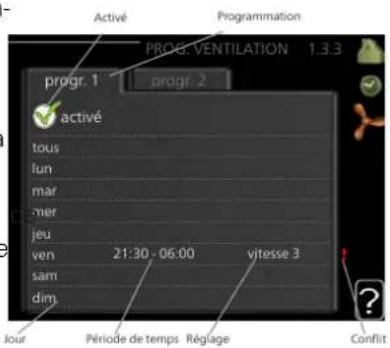

Le menu avancé comporte du texte en orange et est destiné aux utilisateurs avancés. Ce menu comprend plusieurs sous-menus. courbe Réglage de la pente de la loi d'eau pour le chauffage et le rafraîchissement. réglage externe Réglage du décalage de la loi d'eau lorsque le contact externe est branché. temp. min. dép. chauff. Réglage de la température minimum du circuit de chauffage. réglages sondes d'ambiance Réglages en fonction de la sonde d'ambiance. réglages du rafraîchissement Réglages de rafraîchisse- ment. temps retour ventil. Réglages du temps de retour du ventilateur dans le cas d'un changement provisoire de la vitesse de ventilation. courbe personnalisée Réglage de la loi d'eau personna- lisée pour le chauffage et le rafraîchissement. décalage de points Réglage du décalage de la loi d'eau ou de la loi d'eau froide sur une température extérieure spécifique. Refroidissement nocturne Réglage du refroidissement nocturne.

courbe de chauffage Plage de réglage : 0 – 15 Valeur par défaut : 9 loi d'eau rafr (accessoire nécessaire) Plage de réglage : 0 – 9 Valeur par défaut : 0 Vous pouvez sélectionner chauffage ou rafraîchissement dans le menu courbe . Le menu suivant (loi d'eau /loi d'eau froide) affiche les pentes relatives au chauffage et au rafraîchissement de votre habitation. L'objectif de la loi d'eau est de maintenir une température intérieure constante quelles que soient la température extérieure afin d'utiliser efficacement l'énergie. C'est à partir de ces lois d'eau que l'ordinateur de contrôle de la pompe à chaleur détermine la température de l'eau alimentant le système, la température de départ et donc, la tempé- rature intérieure. Sélectionner la loi d'eau et lire ici les changements de température de départ à différentes températures extérieures. Le chiffre à droite du « sys- tème » affiche le système pour lequel vous avez sélec- tionné la loi d'eau ou la loi d'eau froide. ATTENTION! Dans le cas de systèmes de plancher chauffa- nt, temp. max. circuit écoul. doit normalement être réglé entre 35 et 45 °C. Dans le cas du plancher rafraîchissant, « temp. min. dép. chauff. » doit être restreint pour évi- ter la condensation. Vérifiez la température maximale de votre pla- ncher chauffant avec votre installateur/fournis- seur. ASTUCE Attendez 24 heures pour que la température ambiante ait le temps de se stabiliser avant de modifier le réglage. S'il fait froid à l'extérieur et que la température ambiante est trop basse, augmentez d'un incré- ment la pente de la loi d'eau. S'il fait froid à l'extérieur et que la température des pièces est trop élevée, diminuez d'un incré- ment la pente de la loi d'eau. S'il fait chaud à l'extérieur et que la tempéra- ture ambiante est trop basse, augmentez d'un incrément le décalage de la loi d'eau. S'il fait chaud à l'extérieur et que la tempéra- ture ambiante est trop élevée, diminuez d'un incrément le décalage de la loi d'eau. NIBE F1355Chapitre 3 | Commande - Menus16MENU 1.9.2 - RÉGLAGE EXTERNE värme Réseau de distribution Plage de réglage : -10 à +10. Valeur par défaut : 0 rafraîchissement (accessoire requis) Réseau de distribution Plage de réglage : -10 à +10. Valeur par défaut : 0 Le raccordement d'un commutateur externe, par exe- mple, un thermostat d'ambiance ou une minuterie, vous permet d'augmenter ou de diminuer temporairement ou périodiquement la température ambiante. Lorsque le commutateur est activé, la loi d'eau ou le décalage de la courbe de chauffage est modifié du nombre d'unités sélectionnées dans le menu. Si une sonde d'ambiance est installée et activée, la température am- biante souhaitée est réglée (en °C). Si vous disposez de plusieurs réseaux de distribution, les réglages peuvent être effectués séparément pour chacun des réseaux. MENU 1.9.3 - TEMP. MIN. DÉP. CHAUFF. chauffage Plage de réglage : 5-70 °C Valeur par défaut : 20 °C rafraîchissement (accessoire requis) Selon l'accessoire utilisé, la plage de réglage varie. Réglage d'usine : 18 °C Dans le menu 1.9.3, vous sélectionnez chauffage ou rafraîchissement, dans le menu suivant (température de départ min. de chauffage/rafraîchissement) réglez la température minimum de la température de départ du système d'émission. Cela signifie que F1355 ne calcule- ra jamais une température inférieure à celle définie ici. Si vous disposez de plusieurs réseaux de distribution, les réglages peuvent être effectués séparément pour chacun des réseaux. ASTUCE La valeur peut être augmentée si vous disposez par exemple, d'une cave que vous souhaitez tout le temps chauffer, même en été. La valeur devra être augmentée dans « arrêter le chauffage » menu 4.9.2 « réglage du mode auto ».

MENU 1.9.4 - RÉGLAGES SONDES D'AMBIA-

NCE facteur système chauffage Plage de réglage : 0,0 - 6,0 Réglage d'usine chauffage : 1,0 rafraîchissement (accessoire nécessaire) Plage de réglage : 0,0 - 6,0 Réglage d'usine rafraîchissement : 1,0 Vous pouvez activer ici les sondes d'ambiance permet- tant de réguler la température ambiante. ATTENTION! Un système de chauffage à inertie, comme un plancher chauffant, n'est pas nécessairement adapté à un pilotage par les sondes d'ambiance de l'installation. Vous pouvez réglez ici un facteur (une valeur numérique) qui détermine dans quelle mesure une température ambiante supérieure ou inférieure à la normale (la diffé- rence entre la température ambiante souhaitée et la te- mpérature ambiante réelle) va affecter la température de départ du système d'émission. Une valeur plus im- portante modifiera davantage et plus rapidement le dé- calage de la courbe de chauffage. REMARQUE! Si vous réglez la position du « facteur sys- tème » sur une valeur trop élevée, cela peut résulter (en fonction de votre système d'émis- sion) en une température ambiante instable. Si plusieurs systèmes de chauffage sont installés, les réglages ci-dessus peuvent être effectués pour les sys- tèmes correspondants. MENU 1.9.5 - RÉGLAGES DU RAFRAÎCHISSE- MENT (ACCESSOIRE REQUIS) capteur clim/chauff Réglage d'usine : aucune sonde sélectionnée val consigne capt clim/chauff Plage de réglage : 5 - 40 °C Valeur par défaut : 21 17Chapitre 3 | Commande - MenusNIBE F1355chauff. pièces sous temp. Plage de réglage : 0,5 - 10,0 °C Valeur par défaut : 1,0 rafraîchis. pièces au-des. temp. Plage de réglage : 0,5 - 10,0 °C Valeur par défaut : 3,0 larm rumsgivare kyla Plage de réglage : marche/arrêt Réglage d'usine : arrêt démar. refroid. passif Plage de réglage : 10 – 200 Réglage d'usine : 30 DM démar. refroid. actif Plage de réglage : 30 – 300 DM Réglage d'usine : 30 DM rafraîch. en deg.-min. Plage de réglage : -3000 – 3000 degrés minutes de rafraîchissement Réglage d'usine : 0 fonc. cont. vanne évac. chal. Plage de réglage : marche/arrêt Réglage d'usine : arrêt tps ferm. vanne évac. froid Plage de réglage : 0 - 100 s Réglage d'usine : 0 s nb max comp mode raf act Plage de réglage : 0 - 18 Réglage d'usine : 18 temps entre chauff/rafraîch Plage de réglage : 0 – 48 h Réglage d'usine : 2 amplif. robinet mélangeur Plage de réglage : de 0,1 à 10,0 Valeur par défaut : 1,0 retard robinet mélangeur Plage de réglage : de 10 à 300 s Plage de réglage : 10 – 500°s Valeurs par défaut : 30 s Vous pouvez utiliser F1355 pour rafraîchir la maison pe- ndant les périodes chaudes de l'année. ATTENTION! Certaines options de réglage s'affichent unique- ment si leur fonction est installée et activée dans la F1355. capteur clim/chauff Une sonde de température supplémentaire peut être connectée à F1355 afin de mieux déterminer le moment auquel basculer entre le chauffage et le refroidissement. Lorsque plusieurs sondes de chauffage/rafraîchissement sont installées, vous pouvez sélectionner celle que vous souhaitez contrôler dans le menu. ATTENTION! Lorsque les sondes de chauffage/rafraîchisse- ment BT74 ont été branchées et activées dans le menu 5.4, aucune autre sonde ne peut être sélectionnée dans le menu 1.9.5. val consigne capt clim/chauff Ici vous pouvez définir à quelle température intérieure F1355 doit basculer entre le rafraîchissement et le chauffage. chauff. pièces sous temp. Vous pouvez régler ici l'abaissement maximale de la température d'ambiance par rapport à la température souhaitée avant que F1355 ne passe en mode chauf- fage. rafraîchis. pièces au-des. temp. Vous pouvez régler ici l'augmentation maximale de la température d'ambiance par rapport à la température souhaitée avant que F1355 ne passe en mode rafraîchi- ssement. larm rumsgivare kyla Permet de définir si F1355 doit déclencher une alarme si la sonde d'ambiance est débranchée ou défectueuse pendant le rafraîchissement. démar. refroid. passif Vous pouvez aussi définir à quelle température le rafraî- chissement passif doit démarrer. Les degrés minutes correspondent à une mesure de la demande actuelle en chauffage dans l'habitation, et déterminent le moment où le compresseur, le rafraîchi- ssement et l'appoint démarrent/s'arrêtent respectiveme- nt. démar. refroid. actif Vous pouvez aussi définir à quelle température le rafraî- chissement actif doit démarrer. NIBE F1355Chapitre 3 | Commande - Menus18Les degrés minutes correspondent à une mesure de la demande actuelle en chauffage dans l'habitation, et déterminent le moment où le compresseur, le rafraîchi- ssement et l'appoint démarrent/s'arrêtent respectiveme- nt. vitesse compresseur Vous pouvez ici régler la vitesse à laquelle le compres- seur doit fonctionner pendant le rafraîchissement actif. La valeur définie correspond à une partie de la puissance disponible. rafraîch. en deg.-min. Cette sélection est possible uniquement lorsque l'acce- ssoire connecté compte les degrés minutes de rafraîchi- ssement. Lorsqu'une valeur minimale ou maximale a été définie, le système définit automatiquement la valeur réelle par rapport au nombre de compresseurs en mode rafraîchi- ssement. temps entre chauff/rafraîch Ce paramètre n'est accessible qu'en cas de configura- tion avec rafraichissement 2 tubes. Vous pouvez régler ici la durée avant laquelle F1355 re- passe en mode chauffage une fois que la demande de rafraîchissement a cessé ou inversement.

MENU 1.9.6 - TEMPS RETOUR VENTIL. (AC-

CESSOIRE NÉCESSAIRE) Vous pouvez sélectionner ici le temps de retour pour un changement de vitesse temporaire (vitesse 1-4) de la ventilation à partir du menu 1.2. Le temps de retour correspond au temps écoulé avant que la vitesse de ventilation revienne à la normale.

MENU 1.9.7 - COURBE PERSONNALISÉE

température d'alimentation chauffage Plage de réglage : de 5 à 80 °C rafraîchissement (accessoire nécessaire) Selon l'accessoire utilisé, la plage de réglage varie. Plage de réglage : 5 - 40 °C Vous pouvez créer ici votre propre loi d'eau ou loi d'eau froide en réglant les températures de départ souhaitées pour différentes températures extérieures. ATTENTION! La loi d'eau 0 du menu 1.9.1 doit être sélectio- nnée pour que courbe personnalisée s'ap- plique.

MENU 1.9.8 - DÉCALAGE DE POINTS

point de temp. extérieure Plage de réglage : de -40 à 30 °C Valeur par défaut : 0 °C changement de courbe Plage de réglage : de -10 à 10 °C Valeur par défaut : 0 °C Sélectionnez ici un changement dans la loi d'eau à une certaine température extérieure. Augmenter d'un seul incrément suffit en général à modifier la température ambiante d'un degré mais dans certains cas plusieurs incréments sont nécessaires. La loi d'eau est affectée à ± 5 °C à partir du réglage point de temp. extérieure. Il est important que la loi d'eau appropriée soit sélectio- nnée pour que la température ambiante reste stable. ASTUCE S'il fait froid dans la maison, par exemple -2 °C, « point de temp. extérieure » est réglé sur « -2 » et « changement de courbe » est augme- nté jusqu'à ce que la température ambiante souhaitée soit maintenue. ATTENTION! Attendez 24 heures pour que la température ambiante ait le temps de se stabiliser avant de modifier le réglage.

MENU 1.9.9 - REFROIDISSEMENT NOC-

TURNE (ACCESSOIRE NÉCESSAIRE) temp. dém. air évacué Plage de réglage : de 20 à 30 °C Valeur par défaut : 25 °C Diff. min. évac. exter. Plage de réglage : de 3 à 10 °C Valeur par défaut : 6 °C Activez ici le refroidissement nocturne. Lorsque la température intérieure est élevée et que la température extérieure est inférieure, vous pouvez ra- fraîchir votre intérieur en forçant la ventilation. Si la différence de température entre l'air extrait et l'air ambiant est supérieure à la valeur définie (« Diff. min. évac. exter. ») et que la température de l'air extrait est supérieure à la valeur définie (« temp. dém. air éva- cué »), utilisez la ventilation à la vitesse 4 jusqu'à ce que l'une des conditions ne soit plus remplie. 19Chapitre 3 | Commande - MenusNIBE F1355ATTENTION! Vous ne pouvez activer le refroidissement noc- turne que si le chauffage de l'habitation est désactivé. Reportez-vous au menu 4.2. NIBE F1355Chapitre 3 | Commande - Menus20Menu 2 – EAU CHAUDE APERÇU

2.9.1 - augmentation périodique2.9 - avancé

2.9.2 - recirc. d'eau chaude *

• Accessoire nécessaire. ** Ce menu est également défini dans le système de menus limités de la pompe à chaleur esclave. Sous-menus Ce menu s'affiche uniquement si le chauffe-eau est branché à la pompe à chaleur. Le menu EAU CHAUDE comprend plusieurs sous- menus. Vous trouverez les informations d'état pour le menu correspondant à droite des menus. luxe temporaire Activation de l'augmentation tempo- raire de la température de l'eau chaude. L'information d'état affiche « arrêt » ou la durée restante de l'augme- ntation temporaire de la température. mode de confort Réglage du confort en eau chaude. L'information d'état affiche le mode sélectionné, « économique », « normal » ou « luxe ». programmation Programmation du confort en eau chaude. L'information d'état « réglage » s'affiche si vous avez réglé la programmation mais qu'elle n'est pas ac- tuellement active, « réglage vacances » s'affiche si le réglage Vacances est actif au même moment que la programmation (lorsque la fonction Vacances est priori- taire), « actif » s'affiche si une partie de la programma- tion est active, sinon « arrêt » s'affiche. avancé Réglage de l'augmentation périodique de la température de l'eau chaude.

MENU 2.1 - LUXE TEMPORAIRE

Plage de réglage : 3, 6 et 12 heures et mode « arrêt » et « aug. ponct. » Valeur par défaut : « arrêt » Lorsque les besoins en eau chaude augmentent tempo- rairement, ce menu peut être utilisé pour choisir une augmentation de la température de l'eau chaude en mode Luxe pendant une durée sélectionnable. ATTENTION! Si le mode Confort « luxe » est sélectionné dans le menu 2.2, vous ne pourrez pas procé- der à une nouvelle augmentation. La fonction est immédiatement activée lorsqu'une pé- riode de temps est sélectionnée et confirmée à l'aide du bouton OK. Le temps restant pour le paramètre séle- ctionné s'affiche sur la droite. Lorsque le temps est écoulé, F1355 retourne au mode défini dans le menu 2.2. Sélectionnez « arrêt » pour désactiver luxe temporaire .

MENU 2.2 - MODE DE CONFORT

Plage de réglage : smart control, économique, nor- mal, luxe Valeur par défaut : normal La différence entre les modes sélectionnables correspo- nd à la température de l'eau chaude sanitaire. Plus la température est élevée, plus vous aurez d'eau chaude longtemps. commande intelligente : lorsque la commande intellige- nte est activée, la F1355 évalue la consommation d'eau chaude de la semaine précédente et ajuste en consé- quence la température dans le ballon d'eau chaude pour la semaine suivante afin de minimiser la consommation d'énergie. Le régulateur intègre une marge de sécurité permettant de pallier une demande d'eau chaude supérieure à celle calculée. économique : ce mode produit moins d'eau chaude que les autres modes, mais il est toutefois plus économique. Ce mode peut être utilisé dans les petites habitations où les besoins en eau chaude sont faibles. normal : le mode Normal fournit une plus grande quan- tité d'eau chaude et convient à la plupart des habitations. luxe : le mode Luxe procure la quantité maximale d'eau chaude possible. Dans ce mode, l'appoint électrique peut être partiellement utilisé pour produire de l'eau chaude, ce qui augmente les coûts de fonctionnement. 21Chapitre 3 | Commande - MenusNIBE F1355MENU 2.3 - PROGRAMMATION tous lun mar mer jeu ven sam dim activé progr. 2progr. 1

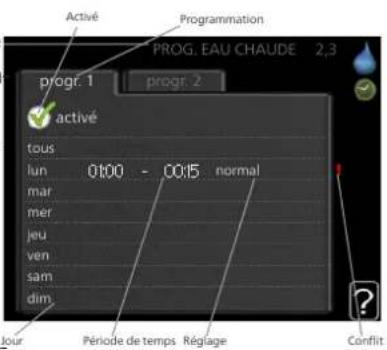

PROG. EAU CHAUDE 2,3

normal ActivéProgrammation Période de temps RéglageJour Conflit Les différents co- nforts d'eau chaude de la pompe à cha- leur peuvent être programmés ici jus- qu'à deux périodes différentes chaque jour. La programmation est activée/désacti- vée en cochant/déco- chant « activé ». Les horaires définis ne sont pas affectés lors de la désacti- vation. Programmation : permet de sélectionner la programma- tion à modifier. Activé : permet d'activer ici la programmation pour la période sélectionnée. Les horaires définis ne sont pas affectés lors de la désactivation. Jour : permet de sélectionner le ou les jours de la se- maine concerné(s) par la programmation. Pour annuler la programmation d'un jour en particulier, l'heure pour ce jour doit être réinitialisée en réglant l'heure de démar- rage à l'identique de l'heure d'arrêt. Si la ligne « tous » est utilisée, tous les jours de la période seront définis en fonction de cette ligne. Période de temps : permet de sélectionner l'heure de démarrage et d'arrêt de la programmation d'un jour en particulier. Réglage : permet de régler le confort d'eau chaude à appliquer pendant la programmation. Conflit : en cas de conflit entre deux réglages, un point d'exclamation rouge s'affiche. ASTUCE Si vous souhaitez régler une programmation similaire chaque jour de la semaine, commen- cez par cocher « tous » puis modifiez les jours souhaités. ASTUCE Réglez l'heure d'arrêt avant l'heure de démar- rage afin que cette période se prolonge après minuit. La programmation s'arrête alors le jour suivant à l'heure d'arrêt définie. La programmation démarre toujours à la date à laquelle l'heure de démarrage est réglée.

Le menu avancé comporte du texte en orange et est destiné aux utilisateurs avancés. Ce menu comprend plusieurs sous-menus.

MENU 2.9.1 - AUGMENTATION PÉRIODIQUE

période Plage de réglage : de 1 à 90 jours Valeur par défaut : arrêt heure démarrage Plage de réglage : 00:00 - 23:00 Valeur par défaut : 00:00 Pour éviter l'apparition de bactéries dans le préparateur ECS, le compresseur et l'appoint électrique immergé peuvent augmenter la température de l'eau chaude pe- ndant un court moment à intervalles réguliers. Les délais entre les augmentations peuvent être sélec- tionnés ici. Les périodes peuvent varier entre 1 et 90 jours. Le réglage d'usine est de 14 jours. Cochez ou décochez « activé » pour démarrer ou arrêter la fonction.

MENU 2.9.2 - RECIRC. D'EAU CHAUDE (AC-

CESSOIRE NÉCESSAIRE) durée de fonctionnement Plage de réglage : 1-60 min Valeur par défaut : 60 min. temps d'arrêt Plage de réglage : de 0 à 60 min. Valeur par défaut : 0 min. Vous pouvez régler ici jusqu'à trois périodes différentes par jour de bouclage d'eau chaude. Pendant les périodes définies, la pompe de bouclage d'eau chaude fonctionne conformément aux réglages ci-dessus. « durée de fonctionnement » permet de déterminer la durée d'exécution de la pompe de bouclage d'eau chaude. « temps d'arrêt » permet de déterminer la durée d'inac- tivité de la pompe de bouclage d'eau chaude entre deux exécutions. NIBE F1355Chapitre 3 | Commande - Menus22Menu 3 – INFOS APERÇU

3.1 - infos d'entretien **3 - INFOS **

3.2 - infos compresseur **

3.3 - infos chaleur suppl. **

3.4 - journal des alarmes **

3.5 - journal temp. int

** Ce menu est également défini dans le système de menus limités de la pompe à chaleur esclave. Sous-menus Pour le menu INFOS il existe plusieurs sous-menus. Aucun réglage ne peut être effectué dans ces menus, ils affichent uniquement des informations. Vous trouve- rez les informations d'état pour le menu correspondant à droite des menus. infos d'entretien indique les niveaux de température et les réglages dans l'installation. infos compresseur indique les durées de fonctionne- ment, le nombre de démarrage etc. du compresseur dans la pompe à chaleur. infos chaleur suppl. affiche les informations relatives aux durées de fonctionnement des appoints, etc. journal des alarmes affiche la dernière alarme ainsi que les informations concernant la pompe à chaleur lorsque l'alarme s'est déclenchée. journal temp. int la température intérieure moyenne par semaine au cours de l'année passée.

MENU 3.1 - INFOS D'ENTRETIEN

Vous trouverez ici toutes les informations concernant l’état de fonctionnement réel de la pompe à chaleur (par ex., les températures réelles, etc.). Si plusieurs pompes à chaleur sont connectées en tant que maître/esclave, des informations sur celles-ci sont également affichées dans ce menu. Aucune modifica- tion ne peut être apportée. Ces informations couvrent plusieurs pages. Tournez le bouton de commande pour parcourir les différentes pages. Un code QR apparaît sur un côté. Ce code QR indique un numéro de série, le nom du produit et des données de fonctionnement limitées. Ce menu est également défini dans le système de menus limités de la pompe à chaleur esclave. Symboles utilisés dans ce menu : Chauffage Un chiffre affiche le nombre de com- presseurs (s'il y en a plusieurs) ac- tuellement en fon- ctionnement en mode chauffage. Compresseurs L'EP14/EP15 (mo- dule compresseur) affiche le compre- sseur en cours de fonctionnement. Eau chaude Un chiffre affiche le nombre de com- presseurs (s'il y en a plusieurs) ac- tuellement en fon- ctionnement en mode remplissage d'eau chaude. L'appoint supplé- mentaire connec- tée en interne et l'appoint supplé- mentaire externe connectée par un accessoire. Circulateurs chauffage (orange) L'EP14/EP15 (mo- dule compresseur) affiche la pompe de circulation en cours de fonction- nement. Circulateurs cap- teur (bleu) Piscine Un chiffre affiche le nombre de com- presseurs (s'il y en a plusieurs) ac- tuellement en fon- ctionnement en mode chauffage de la piscine. Rafraîchissement Un chiffre affiche le nombre de com- presseurs (si plu- sieurs) actuelleme- nt en fonctionne- ment en mode ra- fraîchissement. Accessoire solaireVentilation Appoint du réser- voir 23Chapitre 3 | Commande - MenusNIBE F1355MENU 3.2 - INFOS COMPRESSEUR Les informations sur l'état de fonctionnement des com- presseurs et les statistiques d'installation sont dispo- nibles ici. Aucune modification ne peut être apportée. Si plusieurs pompes à chaleur sont connectées en tant que maître/esclave, les informations sur les compres- seurs des autres pompes à chaleur sont également affi- chées dans un système d'onglets. Ce menu est également défini dans le système de me- nus limités de la pompe à chaleur esclave. MENU 3.3 - INFOS CHALEUR SUPPL. Les informations sur les réglages d'appoint, l'état de fonctionnement et les statistiques sont disponibles ici. Aucune modification ne peut être apportée. Ces informations couvrent plusieurs pages. Tournez le bouton de commande pour parcourir les différentes pages.

MENU 3.4 - JOURNAL DES ALARMES

Pour faciliter la détection des défaillances, l'état de fon- ctionnement de la pompe lors des alertes d'alarme est enregistré ici. Vous pouvez consulter les informations des 10 dernières alarmes déclenchées. Ce menu est également défini dans le système de me- nus limités de la pompe à chaleur esclave. Pour visualiser l'état de fonctionnement du système en cas d'alarme, sélectionnez l'alarme et appuyez sur le bouton OK.

MENU 3.5 - JOURNAL TEMP. INT

Vous pouvez voir ici la température intérieure moyenne par semaine au cours de l'année passée. La ligne en pointillés indique la température annuelle moyenne. La température extérieure moyenne s'affiche uniqueme- nt si une sonde/unité d'ambiance est installée. Sinon, si un module d'air extrait (NIBE FLM) est installé, la température d'air extrait s'affiche. Pour relever une température moyenne

Tournez le bouton de commande de manière à ce que l'anneau sur l'axe avec le numéro de la semaine soit sélectionné.

Appuyez sur le bouton OK.

Suivez la ligne grise jusqu'au graphique et vers la gauche pour relever la température intérieure moyenne de la semaine sélectionnée.

Vous pouvez maintenant sélectionner les relevés de différentes semaines en tournant le bouton de commande vers la droite ou la gauche et en relevant la température moyenne.

Appuyez sur le bouton OK ou Retour pour quitter le mode Lecture. NIBE F1355Chapitre 3 | Commande - Menus24Menu 4 – POMPE À CHALEUR APERÇU

4.1.1 - piscine 1 *4.1 - fonctions supplém. *4 - POMPE À CHALEUR

Menu 4.1.2 - piscine 2 *

4.1.3.1 - NIBE Uplink4.1.3 - internet

4.1.3.8 - réglages tcp/ip

4.1.3.9 - réglages proxy

4.1.8.2 - déf. tarif

4.1.8.3 - Impact CO2

4.1.8.4 - périodes tarifaires,

4.1.8.5 - périodes tarifaires,

4.1.8.6 - pér tarifaire, aj. dé-

4.1.8.7 - pér tarifaire, aj.

4.1.8.8 - périodes tarifaires,

4.2 - mode de fonct.

4.7 - réglage vacances

4.9.1 - priorité de fonct.4.9 - avancé

4.9.2 - réglage du mode auto

4.9.3 - réglage minutes de-

4.9.4 - réglage d'usine utilisa-

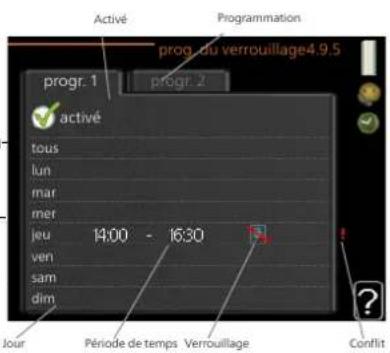

4.9.5 - prog. du verrouillage

• Accessoire nécessaire. Sous-menus Le menu POMPE À CHALEUR comprend plusieurs sous-menus. Vous trouverez les informations d'état pour le menu correspondant à droite des menus. fonctions supplém. Réglages s'appliquant à toute fon- ction supplémentaire installée dans le système de chauffage. mode de fonct. Activation du mode de fonctionnement manuel ou automatique. L'information d'état indique le mode de fonctionnement sélectionné. mes icônes Réglages concernant les icônes de l'inter- face utilisateur de la pompe à chaleur devant s'afficher lorsque la porte est fermée. heure et date Réglage de l'heure et de la date actuelles. langue Sélectionnez ici la langue d'affichage. L'informa- tion d'état indique la langue sélectionnée. réglage vacances Programmation du chauffage, de l'eau chaude et de la ventilation (vacances). L'information d'état « réglage » s'affiche si vous réglez un programme particulier pour vos vacances, mais il n'est pas actif sur le moment, « actif » s'affiche si une partie du progra- mme est active, sinon l'information « arrêt » s'affiche. 25Chapitre 3 | Commande - MenusNIBE F1355avancé Réglage du mode de fonctionnement de la po- mpe à chaleur. MENU 4.1 - FONCTIONS SUPPLÉM. Les réglages de fonctions supplémentaires installées sur F1355 ne peuvent être effectués à partir des sous- menus.

MENU 4.1.1 - 4.1.2 - PISCINE 1 - PISCINE 2

(ACCESSOIRE NÉCESSAIRE) temp. de démarrage Plage de réglage : de 5,0 à 80,0 °C Valeur par défaut : 22,0 °C température d'arrêt Plage de réglage : de 5,0 à 80,0 °C Valeur par défaut : 24,0 °C vitesse compresseur Plage de réglage : 1 – 100 % Réglage d'usine : 1 % Sélectionnez si la commande de la piscine doit être ac- tivée, la plage de températures (de démarrage et d'arrêt) dans laquelle le chauffage de la piscine doit avoir lieu et le nombre de compresseurs pouvant fonctionner simul- tanément. Vous pouvez également définir à quelle vitesse le com- presseur doit fonctionner lors du chauffage de la piscine. La valeur définie correspond à une partie de la puissance disponible. Lorsque la température de la piscine est inférieure à la température de démarrage définie, et que vous n'avez plus besoin d'eau chaude ou de chauffage, F1355 com- mence à chauffer la piscine. Décochez « activé » pour désactiver le système de chauffage de la piscine. ATTENTION! La température de démarrage ne peut pas être réglée à une valeur excédant la température d'arrêt.

MENU 4.1.3 - INTERNET

Vous pouvez ici effectuer les réglages pour connecter F1355 via NIBE Uplink, qui utilise Internet. REMARQUE! Pour que ces fonctions marchent, le câble ré- seau doit être connecté.

MENU 4.1.3.1 - NIBE UPLINK

Vous pouvez ici gérer la connexion de l'installation à NIBE Uplink (nibeuplink.com) et voir le nombre d'utilisa- teurs connectés à l'installation via Internet. Un utilisateur connecté dispose d'un compte utilisateur dans NIBE Uplink, qui a reçu l'autorisation de comman- der et /ou contrôler votre installation. demande d'un nouvel accès Pour connecter un compte utilisateur sur NIBE Uplink à votre installation, vous devez demander un code d'accès unique.

Sélectionnez « demande nouv. ch. de connex. » et appuyez sur le bouton OK.

L'installation communique désormais avec NIBE Uplink pour créer un code d'accès.

Lorsqu'un accès a été reçu, il s'affiche dans le menu à «chaîne de connexion» et est valable pour 60 mi- nutes. Déconnecter tous les utilisateurs

Sélectionnez « déconnexion de ts utilisateurs » et appuyez sur le bouton OK.

L'installation communique avec NIBE Uplink pour déconnecter tous les utilisateurs connectés via In- ternet. REMARQUE! Une fois les utilisateurs déconnectés, aucun d'entre eux ne peut contrôler ni commander votre installation via NIBE Uplink sans deman- der une nouvelle chaîne de connexion.

MENU 4.1.3.8 - RÉGLAGES TCP/IP

Vous pouvez maintenant effectuer les réglages TCP/IP à partir de votre installation. Réglage automatique (DHCP)

Cochez la case «automatique». L'installation reçoit les réglages TCP/IP en utilisant le DHCP.

Sélectionnez « confirmer » et appuyez sur le bouton OK. Réglage manuel

Décochez «automatique», vous avez désormais ac- cès à plusieurs options de réglage.

Sélectionnez « adresse ip » et appuyez sur le bouton OK.

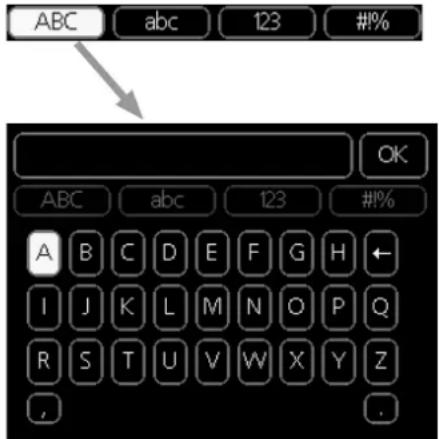

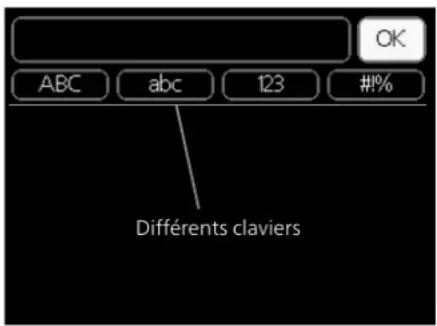

Saisissez les détails corrects via le clavier virtuel.

Sélectionnez « OK » et appuyez sur le bouton OK.

Répétez les opération 1 à 3 pour «masque réseau», «passerelle» et «dns».

Sélectionnez « confirmer » et appuyez sur le bouton OK. NIBE F1355Chapitre 3 | Commande - Menus26ATTENTION! L'installation ne peut pas se connecter à Inter- net sans les réglages TCP/IP corrects. Si vous n'êtes pas sûrs des réglages valables, utilisez le mode automatique ou contactez votre admi- nistrateur réseau (ou équivalent) pour obtenir plus d'informations. ASTUCE Tous les réglages effectués depuis l'ouverture du menu peuvent être réinitialisés en marquant «réinitialiser» et en appuyant sur le bouton OK.

MENU 4.1.3.9 - RÉGLAGES PROXY

Vous pouvez maintenant effectuer les réglages du proxy pour votre installation. Les réglages de proxy permettent de fournir des infor- mations sur la connexion à un serveur intermédiaire (serveur proxy) situé entre l'installation et Internet. Ces réglages sont principalement utilisés lorsque l'installation est connectée à Internet via un réseau d'entreprise. L'installation prend en charge l'authentification par proxy de type HTTP Basic et HTTP de type Digest. Si vous avez des doutes quant aux réglages applicables, contactez votre administrateur réseau (ou équivalent) pour obtenir plus d'informations. Réglage

Cochez la case «utilisez proxy» si vous ne souhaitez pas utiliser de proxy.

Sélectionnez « serveur » et appuyez sur le bouton OK.

Saisissez les détails corrects via le clavier virtuel.

Sélectionnez « OK » et appuyez sur le bouton OK.

Répétez les opération 1 à 3 pour «port», «nom utili- sateur» et «mot de passe».

Sélectionnez « confirmer » et appuyez sur le bouton OK. ASTUCE Tous les réglages effectués depuis l'ouverture du menu peuvent être réinitialisés en marquant «réinitialiser» et en appuyant sur le bouton OK.

MENU 4.1.4 - SMS (UN ACCESSOIRE EST

REQUIS) Paramétrez ici l'accessoire SMS 40. Ajoutez les numéros de téléphone portable pouvant avoir accès aux changements et recevoir des informatio- ns sur l'état de la pompe à chaleur. Les numéros de té- léphone portable doivent inclure le code pays, par exe- mple, +33 XXXXXXXX. Si vous souhaitez recevoir un SMS en cas d'alarme, cochez la case à droite du numéro de téléphone. REMARQUE! Les numéros de téléphone fournis doivent avoir une fonction de réception des SMS.

MENU 4.1.5 - SG READY

Cette fonction peut uniquement être utilisée dans les réseaux d'alimentation qui prennent en charge la norme « SG Ready » Réglez ici la fonction « SG Ready ». dét. temp ambiante Ici, vous déterminez si l'activation de « SG Ready » a un impact sur la température ambiante. Lorsque « SG Ready » est en mode économique, le décalage parallèle de la température intérieure augmente de « +1 ». Si une sonde d'ambiance est installée et ac- tivée, la température ambiante souhaitée augmente de 1 °C. Lorsque « SG Ready » est en mode surrégime, le déca- lage parallèle de la température intérieure augmente de « +2 ». Si une sonde d'ambiance est installée et activée, la température ambiante souhaitée augmente de 2 °C. dét. eau chaude Ici, vous définissez si l'activation de « SG Ready » a un impact sur la température de l'eau chaude. Quand « SG Ready » est en mode économique, la tem- pérature d'arrêt de l'eau chaude est réglée au plus haut palier possible uniquement au niveau du fonctionnement du compresseur (appoint électrique immergé non auto- risé). Quand la « SG Ready » est en mode surrégime, l'eau chaude est réglée sur « luxe » (appoint électrique immer- gé autorisé). dét. rafr. (accessoire nécessaire) Ici, vous définissez si l'activation de « SG Ready » a un impact sur la température ambiante lors du rafraîchisse- ment. Quand la « SG Ready » est en mode économique et ra- fraîchissement, la température intérieure n'est pas affe- ctée. Lorsque « SG Ready » est en mode surrégime et que le mode rafraîchissement est activé, le décalage parallèle de la température intérieure baisse de « -1 ». Si une sonde d'ambiance est installée et activée, la température ambiante souhaitée baisse de 1 °C. dét. température ambiante (accessoire nécessaire) Ici, vous déterminez si l'activation de « SG Ready » a un impact sur la température de la piscine. 27Chapitre 3 | Commande - MenusNIBE F1355Lorsque « SG Ready » est en mode économique, la te- mpérature souhaitée pour la piscine (température de départ/d'arrêt) augmente de 1 °C. Lorsque « SG Ready » est en mode surrégime, la tem- pérature souhaitée pour la piscine (température de dé- part/d'arrêt) augmente de 2 °C.

MENU 4.1.6 - SMART PRICE ADAPTION™

activé Vous ne pouvez utiliser cette fonction que si vous avez convenu avec votre fournisseur d'électricité d'un tarif horaire compatible avec la fonction Smart price adaption™ et si vous avez un compte NIBE Uplink activé. zone Vous indiquez ici à quel endroit (dans quelle zone) la pompe à chaleur est mise en place. Contactez votre fournisseur d'électricité pour co- nnaître les chiffres de zone à entrer. dét. temp ambiante Plage de réglage : 1 - 10 Réglage d'usine : 5 dét. eau chaude Plage de réglage : 1 - 4 Réglage d'usine : 2 dét. température ambiante Plage de réglage : 1 - 10 Réglage d'usine : 2 dét. rafr. Plage de réglage : 1 - 10 Réglage d'usine : 3 aperçu du prix de l'électricité Permet d'obtenir des informations concernant les fluctuations du prix de l'électricité jusqu'à trois jours. Dans le menu Smart price adaption™, vous indiquez où se trouve la pompe à chaleur et le rôle que doit jouer le prix de l'électricité. Plus la valeur est élevée, plus l'impa- ct du tarif de l'électricité est important et plus les écono- mies sont importantes. Le risque que le confort soit af- fecté est aussi plus élevé. La fonction Smart price adaption™Smart price adaption™ permet d'adapter la consommation de la pompe sur 24 heures en fonction des intervalles temporels disposant des tarifs les plus bas en électricité, ce qui permet des économies dans le cas de contrats en électricité basés sur des tarifs horaires. La fonction est basée sur un taux horaire pour les 24 prochaines heures, qui est récupéré via NIBE Uplink. Par conséquent, une connexion Internet et un compte NIBE Uplink sont obligatoires. Désélectionnez « activé » pour désactiver Smart price adaption™.

MENU 4.1.8 - SMART ENERGY SOURCE™

réglages déf. tarif Impact CO2* périodes tarifaires, électricité périodes tarifaires, tarif fixe** pér tarifaire, aj. dériv. ext. pér tarifaire, aj. étape ext. périodes tarifaires, OPT10 La fonction privilégie le mode/le degré d'utilisation de chaque source d'énergie raccordée. Vous pouvez indi- quer si le système doit utiliser la source d'énergie la plus économique. Vous pouvez également indiquer si le système doit utiliser la source d'énergie la plus neutre. *Sélectionnez la méthode de contrôle « CO

» dans les paramètres pour ouvrir ce menu. **Sélectionnez « Zone » sous déf. tarif pour ouvrir ce menu.

MENU 4.1.8.1 - RÉGLAGES

smart energy source™ Plage de réglage : Arrêt/Marche Réglage d'usine : Arrêt méthode de contrôle Plage de réglage : Prix/CO

Réglage d'usine : Prix

MENU 4.1.8.2 - DÉF. TARIF

tarif, électricité Plage de réglage : comptant, tarif, tarif fixe Réglage d'usine : tarif fixe Plage de réglage tarif fixe : 0–100 000* tarif, ajout dériv ext. Plage de réglage : tarif, tarif fixe Réglage d'usine : tarif fixe Plage de réglage tarif fixe : 0–100 000* NIBE F1355Chapitre 3 | Commande - Menus28tarif, ajout étape ext. Plage de réglage : tarif, tarif fixe Réglage d'usine : tarif fixe Plage de réglage tarif fixe : 0–100 000* tarif, ajout OPT Plage de réglage : tarif, tarif fixe Réglage d'usine : tarif fixe Plage de réglage tarif fixe : 0–100 000* Vous pouvez indiquer si le système doit procéder au contrôle en fonction du tarif au comptant, du tarif régle- menté ou d'un tarif fixe. Le réglage est effectué pour chaque source d'énergie. Vous ne pouvez utiliser le tarif au comptant que si vous avez convenu d'un tarif horaire avec votre fournisseur d'électricité. *La devise dépend du pays sélectionné.

MENU 4.1.8.3 - IMPACT CO2

CO2, électricité Plage de réglage : 0–5 Valeur par défaut : 2,5 CO2, régul. ext. suppl. dériv. Plage de réglage : 0–5 Valeur par défaut : 1 CO2, régul. ext. suppl. niveau Plage de réglage : 0–5 Valeur par défaut : 1 CO2, régul. OPT10 suppl. Plage de réglage : 0–5 Valeur par défaut : 1 Vous pouvez définir ici l'empreinte carbone de chaque source d'énergie. L'empreinte carbone est propre à chaque source d'énergie. Par exemple, l'énergie produite par les cel- lules photovoltaïques et les éoliennes peut être considé- rée comme neutre en termes d'émission de dioxyde de carbone. Elle a donc un faible impact CO

. L'énergie is- sue de carburants fossiles peut être considérée comme ayant une empreinte carbone supérieur. Elle a donc un impact CO

plus élevé. MENU 4.1.8.4 - PÉRIODES TARIFAIRES, ÉLECTRICITÉ Vous pouvez utiliser le tarif réglementé pour l'appoint électrique. Définissez les périodes de tarif inférieur. Vous pouvez définir deux périodes par an. Au sein de chacune de ces périodes, vous pouvez définir jusqu'à quatre périodes pour les jours de la semaine (du lundi au vendredi) ou quatre périodes pour les week-ends (le samedi et le di- manche).

MENU 4.1.8.5 - PÉRIODES TARIFAIRES, TA-

RIF FIXE Vous pouvez utiliser le tarif réglementé pour un coût d'électricité fixe. Définissez les périodes de tarif inférieur. Vous pouvez définir deux périodes par an. Au sein de chacune de ces périodes, vous pouvez définir jusqu'à quatre périodes pour les jours de la semaine (du lundi au vendredi) ou quatre périodes pour les week-ends (le samedi et le di- manche). MENU 4.1.8.6 - PÉR TARIFAIRE, AJ. DÉRIV. EXT. Vous pouvez utiliser le tarif réglementé pour l'appoint électrique par dérivation. Définissez les périodes de tarif inférieur. Vous pouvez définir deux périodes par an. Au sein de chacune de ces périodes, vous pouvez définir jusqu'à quatre périodes pour les jours de la semaine (du lundi au vendredi) ou quatre périodes pour les week-ends (le samedi et le di- manche). MENU 4.1.8.7 - PÉR TARIFAIRE, AJ. ÉTAPE EXT. Vous pouvez utiliser le tarif réglementé pour l'appoint électrique commandé par incrémentation. Définissez les périodes de tarif inférieur. Vous pouvez définir deux périodes par an. Au sein de chacune de ces périodes, vous pouvez définir jusqu'à quatre périodes pour les jours de la semaine (du lundi au vendredi) ou quatre périodes pour les week-ends (le samedi et le di- manche). MENU 4.1.8.8 - PÉRIODES TARIFAIRES, OPT10 Vous pouvez utiliser le tarif réglementé pour l'appoint électrique commandé par OPT 10. Définissez les périodes de tarif inférieur. Vous pouvez définir deux périodes par an. Au sein de chacune de ces périodes, vous pouvez définir jusqu'à quatre périodes pour les jours de la semaine (du lundi au vendredi) ou quatre périodes pour les week-ends (le samedi et le di- manche). 29Chapitre 3 | Commande - MenusNIBE F1355MENU 4.1.10 - ÉLECTRICITÉ SOLAIRE (AC- CESSOIRE NÉCESSAIRE) dét. temp ambiante Plage de réglage : marche/arrêt Réglage d'usine : arrêt dét. eau chaude Plage de réglage : marche/arrêt Réglage d'usine : arrêt dét. température ambiante Plage de réglage : marche/arrêt Réglage d'usine : arrêt priorité électricité domestique (EME 20) Plage de réglage : marche/arrêt Réglage d'usine : arrêt Vous pouvez définir ici quelle partie de l'installation (te- mpérature ambiante, température de l'eau chaude, tem- pérature de l'eau de la piscine) bénéficiera du surplus d'électricité photovoltaïque. Lorsque la production d'électricité des panneaux solaires est supérieure aux besoins de F1355, la température de l'habitation est ajustée et/ou la température de l'eau chaude est augmentée. EME Dans ce menu, vous pouvez également définir des pa- ramètres spécifiques à votre EME. Pour EME 20, vous pouvez indiquer si vous souhaitez que l'électricité domestique soit prioritaire sur la tempé- rature ambiante et l'eau chaude, sous réserve que F1355 dispose d'un compteur électrique externe.

MENU 4.1.11 - DEMANDE CTRL VENT. (AC-

CESSOIRE NÉCESSAIRE) demande ctrl vent. Plage de réglage : marche/arrêt Réglage d'usine : arrêt %hR désiré Plage de réglage : 35 – 75 % Réglage d'usine : 50% Lorsque la ventilation à la demande est activée, l'acces- soire HTS 40 peut influer sur la ventilation afin d'obtenir l'humidité relative souhaitée, qui est définie dans « %hR désiré ». MENU 4.2 - MODE DE FONCT. mode de fonct. Plage de réglage : auto, manuel, chal. sup. uniq. Valeur par défaut : auto fonctions Plage de réglage : compresseur, supplément, chauf- fage, rafraîch. Le mode de fonctionnement de la pompe à chaleur est généralement réglé sur « auto ». Il est également pos- sible de régler la pompe à chaleur sur « chal. sup. uniq. », mais uniquement lorsqu'un appoint est utilisé, ou « manuel » et sélectionnez vous-même les fonctions autorisées. Modifiez le mode de fonctionnement en sélectionnant le mode souhaité et en appuyant sur le bouton OK. Lorsqu'un mode de fonctionnement est sélectionné, il indique les éléments de la pompe à chaleur qui sont autorisés (barré = non autorisé) et les alternatives séle- ctionnables à droite. Pour sélectionner des fonctions sélectionnables autorisées ou non, sélectionnez la fonc- tion à l'aide du bouton de commande et appuyez sur le bouton OK. Mode de fonctionnement auto Dans ce mode de fonctionnement la pompe à chaleur choisit automatiquement les fonctions autorisées. Mode de fonctionnement manuel Dans ce mode de fonctionnement, vous pouvez décider quelles fonctions sont autorisées. Vous ne pouvez pas désélectionner « compresseur » en mode manuel. Mode de fonctionnement chal. sup. uniq. Dans ce mode de fonctionnement, le compresseur est désactivé et seul l'appoint est utilisé. ATTENTION! En sélectionnant le mode « chal. sup. uniq. » le compresseur est désélectionné et les coûts de fonctionnement sont plus importants. Fonctions « compresseur » est l'unité qui permet de produire du chauffage et de l'eau chaude pour l'habitation. Si « com- presseur » est désactivé en mode automatique, un sy- mbole apparaît dans le menu principal. En mode manuel, vous ne pouvez pas désélectionner « compresseur ». « supplément » est l'unité qui aide le compresseur à chauffer l'habitation et/ou l'eau lorsque ce dernier est incapable de répondre seul à la demande. « chauffage » signifie que l'habitation est chauffée. Vous pouvez désélectionner la fonction lorsque que souhaitez couper le système de chauffage. NIBE F1355Chapitre 3 | Commande - Menus30« rafraîch. » signifie que l'habitation est rafraîchie lors- qu'il fait chaud dehors. Vous pouvez désélectionner cette fonction lorsque que souhaitez couper le système de rafraîchissement. Cette alternative nécessite l'instal- lation de l'accessoire de rafraîchissement. ATTENTION! Si vous désélectionnez « supplément », cela peut vouloir dire que l'habitation n'a pas été suffisamment chauffée.

MENU 4.3 - MES ICÔNES

Vous pouvez sélectionner les icônes à afficher lorsque la porte du F1355 est fermée. Vous pouvez sélectionner jusqu'à 3 icônes. Si vous en sélectionnez plus de trois, les premières icônes sélectionnées disparaîtront. Les icônes sont affichées d'après leur ordre de sélection.

MENU 4.4 - HEURE ET DATE

Ici, vous pouvez définir l'heure, la date, le mode d'affi- chage et le fuseau horaire. ASTUCE L'heure et la date sont réglées automatiqueme- nt si la pompe à chaleur est raccordée à NIBE Uplink. Pour obtenir l'heure correcte, définissez le fuseau horaire.

Sélectionnez la langue dans laquelle vous souhaitez que les informations soient affichées.

MENU 4.7 - RÉGLAGE VACANCES

Pour réduire la consommation d'énergie pendant les vacances, vous pouvez programmer la baisse de la tem- pérature du chauffage et de l'eau chaude sanitaire. Le rafraîchissement, la ventilation, le rafraîchissement de la piscine et par panneau solaire peuvent également être programmés si ces fonctions sont branchées. Si une sonde d'ambiance est installée et activée, la te- mpérature ambiante souhaitée est réglée directement (en °C). Ce réglage s'applique à tous les réseaux de dis- tribution dotés de sondes d'ambiance. Si aucune sonde d'ambiance n'est activée, c'est que le décalage souhaité de la loi d'eau doit être défini. Augme- nter d'un seul incrément suffit en général à modifier la température ambiante d'un degré, mais dans certains cas plusieurs incréments sont nécessaires. Ce réglage s'applique à tous les systèmes d'émission sans sondes d'ambiance. La programmation Vacances débute à 00:00 à la date de démarrage et s'arrête à 23:59 à la date d'arrêt. ASTUCE Configurez le réglage Vacances de sorte qu'il s'arrête environ un jour avant votre retour. Ain- si, la température ambiante et l'eau chaude auront suffisamment de temps pour retrouver leurs niveaux habituels. ASTUCE Effectuez le réglage Vacances à l'avance et activez-le juste avant votre départ afin de béné- ficier d'un confort optimal.

Le menu avancé comporte du texte en orange et est destiné aux utilisateurs avancés. Ce menu comprend plusieurs sous-menus. MENU 4.9.1 - PRIORITÉ DE FONCT. priorité de fonct. Plage de réglage : de 0 à 180 min Valeur par défaut : 30 min. Choisissez ici la durée de fonctionnement de la pompe à chaleur pour chaque critère si plusieurs d'entre eux sont applicables simultanément. S'il n'y a qu'un seul critère, la pompe à chaleur fonctionne selon ce critère uniquement. L'indicateur montre à quel endroit se situe la pompe à chaleur dans le cycle. Si le réglage 0 minute est sélectionné, cela signifie que ce critère n'est pas prioritaire mais qu'il ne sera activé qu'en l'absence d'autres critères. 31Chapitre 3 | Commande - MenusNIBE F1355MENU 4.9.2 - RÉGLAGE DU MODE AUTO démarrer le rafraîchissement (accessoire nécessaire) Plage de réglage : -20 - 40 °C Réglage d'usine : 25 arrêter le chauffage Plage de réglage : -20 – 40 °C Valeurs par défaut : 17 arrêter chauffage add. Plage de réglage : -25 – 40 °C Réglage d'usine : 5 point d'équilibre Plage de réglage : -40 – 20 °C Réglage d'usine : -20 temps de filtrage Plage de réglage : de 0 à 48 h Valeur par défaut : 24 h Lorsque le mode de fonctionnement est réglé sur « au- to », la pompe à chaleur sélectionne le moment auquel le démarrage et l'arrêt de l'appoint et de la production de chaleur sont autorisés en fonction de la température extérieure moyenne. S'il existe des accessoires de ra- fraîchissement ou si la pompe à chaleur dispose d'une fonction de rafraîchissement intégrée, vous pouvez au- ssi sélectionner la température de démarrage du rafraî- chissement. Sélectionnez les températures extérieures moyennes dans ce menu. ATTENTION! La température réglée dans « arrêter chauffage add. » ne peut être supérieure à la température réglée dans « arrêter le chauffage ». point d'équilibre : le « point d'équilibre » spécifie la tem- pérature extérieure à laquelle l'installation devrait satis- faire tous les besoins sans l'aide d'un appoint. Le « point d'équilibre » ne peut pas être réglé sur une valeur inférieure à 14 °C en dessous de la valeur définie pour « arrêter le chauffage ». temps de filtrage: Vous pouvez également régler la du- rée (temps de filtrage) pendant laquelle la température moyenne est calculée. Si vous sélectionnez 0, la tempé- rature extérieure actuelle est prise en compte. ATTENTION! Dans les systèmes où le chauffage et le rafraî- chissement partagent les mêmes tuyaux, « arrêter le chauffage » ne peut pas être ajusté au-delà de « démarrer le rafraîchissement » s'il n'existe pas de sonde de rafraîchisseme- nt/chauffage. MENU 4.9.3 - RÉGLAGE MINUTES DEGRÉS valeur actuelle Plage de réglage : -3000 – 3000 démarrer le compresseur Plage de réglage : -1000 – -30 Valeur par défaut : -60 différ. étagement compr. Plage de réglage : 10 – 2000 Valeur par défaut : 60 dém. source chaleur sup. Plage de réglage : 100 – 1000 Réglage d'usine : 400 dém. entre étages appoints Plage de réglage : 0 – 1000 Réglage d'usine : 100 Les degrés minutes correspondent à une mesure du besoin actuel de chauffage dans l'habitation, et déter- minent le moment où le compresseur démarre/s'arrête. ATTENTION! Une valeur supérieure pour « démarrer le com- presseur » entraîne des démarrages plus fré- quents du compresseur, ce qui accroît son usure. Une valeur trop faible peut entraîner des températures intérieures inégales.

MENU 4.9.4 - RÉGLAGE D'USINE UTILISA-

TEUR Tous les réglages par défaut auxquels peut accéder l'utilisateur (y compris les menus avancés) peuvent être réinitialisés ici. ATTENTION! Après le réglage d'usine, tous les réglages personnels, tels que les courbes de chauffage, doivent être réinitialisés. NIBE F1355Chapitre 3 | Commande - Menus32MENU 4.9.5 - PROG. DU VERROUILLAGE activé progr. 2progr. 1 touslunmarmerjeuvensamdim prog. du verrouillage4.9.5 ActivéProgrammation Période de temps VerrouillageJour Conflit Il est possible de programmer ici jus- qu'à deux périodes différentes pour le verrouillage du com- presseur. Lorsque la program- mation est activée, le symbole de ver- rouillage réel appa- raît dans le menu principal de la po- mpe à chaleur. Programmation : permet de sélectionner ici la période à modifier. Activé : permet d'activer ici la programmation pour la période sélectionnée. Les horaires définis ne sont pas affectés lors de la désactivation. Jour : permet de sélectionner le ou les jours de la se- maine concerné(s) par la programmation. Pour annuler la programmation d'un jour en particulier, l'heure pour ce jour doit être réinitialisée en réglant l'heure de démar- rage à l'identique de l'heure d'arrêt. Si la ligne « tous » est utilisée, tous les jours de la période seront définis en fonction de cette ligne. Période de temps : permet de sélectionner l'heure de démarrage et d'arrêt de la programmation d'un jour en particulier. Verrouillage : permet de sélectionner ici le verrouillage souhaité. Conflit : en cas de conflit entre deux réglages, un point d'exclamation rouge s'affiche. Verrouillage du compresseur. Verrouillage de l'appoint électrique ASTUCE Si vous souhaitez régler une programmation similaire chaque jour de la semaine, commen- cez par cocher « tous » puis modifiez les jours souhaités. ASTUCE Réglez l'heure d'arrêt avant l'heure de démar- rage afin que cette période se prolonge après minuit. La programmation s'arrête alors le jour suivant à l'heure d'arrêt définie. La programmation démarre toujours à la date à laquelle l'heure de démarrage est réglée. ATTENTION! Le verrouillage à long terme peut diminuer le confort et les économies de fonctionnement. 33Chapitre 3 | Commande - MenusNIBE F1355Menu 5 - ENTRETIEN APERÇU

5.1.1 - réglages de l'eau chaude *

5.1 - réglages de fonctionnement

Menu 5.1.7 - régl. al. pompe capteur

5.1.8 - mode fonct. pompe capteur

5.1.10 - mode fonct. pompe chauf-

5.1.14 - débit déf. système clim.

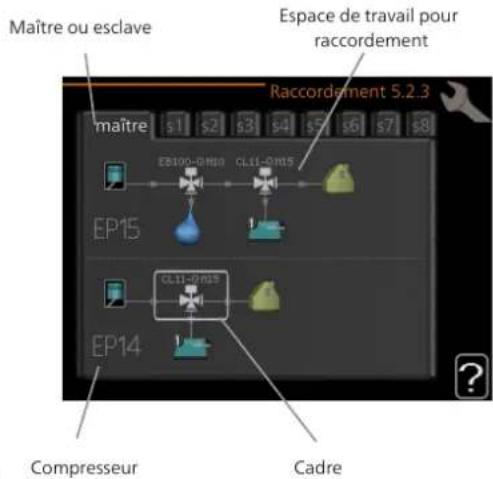

5.2.1 - mode maître/escl. **5.2 - réglages système

5.3.1 - FLM *5.3 - réglage des accessoires

5.3.2 - chal. sup. com. par dériv. *

5.3.6 - chal. sup. com. par incrém.

5.3.21 - débitmètre/compt. élec.*

5.4 - Entrées/sorties circuit **

5.5 - réglage d'usine param avan-

5.7 - guide de démarrage **

5.8 - démarrage rapide **

5.9 - fonction séchage du sol

• Accessoire nécessaire. ** Ce menu est également défini dans le système de menus limités de la pompe à chaleur esclave. Allez dans le menu principal, actionnez et maintenez enfoncé le bouton Retour pendant 7 secondes pour ac- céder au menu Maintenance. Sous-menus Menu ENTRETIEN comporte du texte en orange et est destiné aux spécialistes. Ce menu comprend plusieurs sous-menus. Vous trouverez les informations d'état pour le menu correspondant à droite des menus. réglages de fonctionnement Réglages de fonctionne- ment de la pompe à chaleur. réglages système Réglages système de la pompe à chaleur, activation des accessoires, etc. NIBE F1355Chapitre 3 | Commande - Menus34réglage des accessoires Réglages de fonctionnement de divers accessoires. Entrées/sorties circuit Réglage par logiciel des entrées et des sorties sur les borniers (X5) respectivement (X6). réglage d'usine param avancés Réinitialisation complète de tous les réglages (y compris les réglages accessibles à l'utilisateur) aux valeurs par défaut. commande forcée Commande forcée des différents éléments de la pompe à chaleur. guide de démarrage Démarrage manuel du guide de démarrage lorsque la pompe à chaleur est activée pour la première fois. démarrage rapide Démarrage rapide du compresseur. REMARQUE! Des réglages incorrects dans les menus d'en- tretien peuvent endommager la pompe à cha- leur.

MENU 5.1 - RÉGLAGES DE

FONCTIONNEMENT Des réglages de fonctionnement de la pompe à chaleur peuvent être effectués à partir des sous-menus. Ce menu est également défini dans le système de me- nus limités de la pompe à chaleur esclave. MENU 5.1.1 - RÉGLAGES DE L'EAU CHAUDE Les réglages de l'eau chaude nécessitent que la produ- ction d'ECS soit activée dans le menu 5.2.4 accessoires. économique Plage de réglage temp. dém. économique: de 5 à 55 °C Réglage d'usine temp. dém. économique : 38 °C Plage de réglage temp. arrêt économique: de 5 à 60 °C Réglage d'usine temp. arrêt économique : 48 °C normal Plage de réglage temp. dém. normal: de 5 à 60 °C Réglage d'usine temp. dém. normal : 41 °C Plage de réglage temp. arrêt normal : 5 - 65 °C Réglage d'usine temp. arrêt normal: 50 °C luxe Plage de réglage temp. dém. luxe: de 5 à 70 °C Réglage d'usine temp. dém. luxe : 44 °C Plage de réglage temp. arrêt luxe: de 5 à 70 °C Réglage d'usine temp. arrêt luxe : 53 °C temp. arrêt augm. périodique Plage de réglage : 55 – 70 °C Réglage d'usine : 55 °C différ. étagement compr. Plage de réglage : 0,5 – 4,0 °C Réglage d'usine : 1,0 °C procédé charge Plage de réglage : temp. cible, temp. delta Valeur par défaut : temp. delta Vous pouvez définir ici les températures de démarrage et d'arrêt de l'eau chaude pour les différentes options de confort dans le menu 2.2. Vous pouvez également définir la température d'arrêt pour une augmentation périodique via le menu 2.9.1. Si plusieurs compresseurs sont disponibles, définissez la différence entre l'engagement et le désengagement de chacun d'entre eux durant le chargement d'eau chaude et la condensation fixe. Le procédé de charge pour le mode eau chaude est sé- lectionné ici. « temp. delta » est recommandé pour les préparateurs ECS avec serpentin, « temp. cible » pour les préparateurs ECS avec double enveloppe et les préparateurs ECS avec serpentin semi instantané. MENU 5.1.2 - TEMP. MAX. CIRCUIT ÉCOUL. Réseau de distribution Plage de réglage : 20-80 °C Valeur par défaut : 60 °C 35Chapitre 3 | Commande - MenusNIBE F1355La température d'alimentation maximale pour le circuit de distribution peut être définie ici. Si l'installation com- porte plusieurs circuits de distribution, les températures d'alimentation individuelles maximum peuvent être dé- finies pour chaque circuit. La température d'alimentation maximale des circuits de distribution 2 à 8 ne peut pas être supérieure à celle du circuit de distribution 1. ATTENTION! Les planchers chauffants sont en principe te- mp. max. circuit écoul. réglés entre 35 et 45 °C. MENU 5.1.3 - DIFF. MAX. DE TEMP. DU CIRCUIT diff max compresseur Plage de réglage : de 1 à 25 °C Valeur par défaut : 10 °C diff max add. Plage de réglage : de 1 à 24 °C Valeur par défaut : 7 °C Compens. BT25 Plage de réglage : -5 - 5 °C Réglage d'usine : 0 °C Vous pouvez définir ici la différence maximum autorisée entre la température de départ calculée et la tempéra- ture réelle lorsque le compresseur est en mode Chaleur suppl. La diff. max. de l'appoint ne doit jamais être su- périeure à la diff. max. du compresseur diff max compresseur Si la température de départ actuelle dépasse celle calcu- lée avec la valeur définie, la valeur des degrés-minutes est réglée sur +2. Le compresseur de la pompe à chaleur s'arrête lorsqu'il n'y a qu'une demande de chauffage. diff max add. Si « supplément » est sélectionné et activé dans le menu 4.2 et que la température de départ actuelle dé- passe celle calculée avec la valeur définie, l'appoint de chauffage est forcé à s'arrêter. Compens. BT25 S'il existe une différence entre la sonde de température, départ eau de chauffage (BT25) et la sonde de tempéra- ture, alimentation du condenseur (BT12), vous pouvez définir un décalage fixe ici pour la compenser.

MENU 5.1.4 - ACTIONS ALARMES

Sélectionnez ici la manière dont vous souhaitez être prévenu du déclenchement d'une alarme à l'écran. Les différentes possibilités sont les suivantes : la pompe à chaleur arrête de produire de l'eau chaude et/ou réduit la température ambiante. Réglage d'usine : aucune ac- tion sélectionnée. ATTENTION! Si aucune action d'alarme n'est sélectionnée, la consommation d'énergie peut être plus éle- vée en cas d'alarme.

MENU 5.1.5 - VIT. VENTILATION AIR EXTRAIT

(ACCESSOIRE REQUIS) normal et vitesse 1-4 Plage de réglage : 0 – 100 % Définissez ici la vitesse de ventilateur parmi les cinq vi- tesses sélectionnables. Si plusieurs modules d'extraction d'air sont installés, il est possible de régler chaque ventilateur. ATTENTION! Un flux de ventilation incorrect risque d'endo- mmager l'habitation et d'accroître la consom- mation d'énergie. MENU 5.1.7 - RÉGL. AL. POMPE CAPTEUR départ capteur mini Plage de réglage : de -12 à 15 °C Valeur par défaut : -8 °C retour capteur maxi Plage de réglage : 10 – 30 °C Valeur par défaut : 30 °C départ capteur mini Définissez la température à laquelle la pompe à chaleur doit activer l'alarme en cas de température de sortie d'eau glycolée basse. Si « réinitialisation automatique » est sélectionné, l'alarme se réinitialise lorsque la température a augme- nté d'1 °C en dessous de la valeur définie. retour capteur maxi Définissez la température à laquelle la pompe à chaleur doit activer l'alarme en cas de température d'entrée d'eau glycolée élevée. NIBE F1355Chapitre 3 | Commande - Menus36MENU 5.1.8 - MODE FONCT. POMPE CAPTEUR mode de fonct. Plage de réglage : intermittent, continu, continu 10 jours Valeur par défaut : intermittent Ce menu est également défini dans le système de me- nus limités de la pompe à chaleur esclave. continu : fonctionnement continu. ASTUCE Vous pouvez utiliser « continu 10 jours » au démarrage pour obtenir une circulation conti- nue lors d'une période de démarrage de ma- nière à purger le système plus facilement.

MENU 5.1.9 - VITESSE POMPE SAUMURE

mode de fonct. Plage de réglage : auto / manuel / delta fixe Valeur par défaut : auto delta T Plage de réglage : 2 - 10 °C Réglage d'usine : 4 °C vit. mode attente, EP14 Plage de réglage : 1 - 100 % Réglage d'usine : 30 % vit. mode attente, EP15 Plage de réglage : 1 - 100 % Réglage d'usine : 30 % Ctrl ext. vitesse (AUX) Plage de réglage : 1 - 100 % Réglage d'usine : 100 % vitesse pendant chauffage, EP14 Plage de réglage : 1 - 100 % Réglage d'usine : 100 % vitesse pendant chauffage, EP15 Plage de réglage : 1 - 100 % Réglage d'usine : 100 % vit. raf. passif EP14 (accessoire nécessaire) Plage de réglage : 1 - 100 % Réglage d'usine : 75 % vit. raf. passif EP15 (accessoire nécessaire) Plage de réglage : 1 - 100 % Réglage d'usine : 75 % vitesse rafraîch. actif EP14 (accessoire nécessaire) Plage de réglage : 1 - 100 % Réglage d'usine : 75 % vitesse rafraîch. actif EP15 (accessoire nécessaire) Plage de réglage : 1 - 100 % Réglage d'usine : 75 % vit. mode attente, rafraîchissement, EP14 Plage de réglage : 1 - 100 % Réglage d'usine : 30 % vit. mode attente, rafraîchissement, EP15 Plage de réglage : 1 - 100 % Réglage d'usine : 30 % écart de température, rafraîchissement actif Plage de réglage : 2 - 10 °C Réglage d'usine : 5 °C Définissez ici la vitesse de la pompe capteur pour cette pompe à chaleur. Sélectionnez « auto » si la vitesse des pompes capteur doit être régulée automatiquement (réglage d'usine) pour un fonctionnement optimal. Pour un fonctionnement manuel des pompes à eau glycolée, désactivez « auto » et définissez la valeur entre 0 et 100 %. Pour utiliser la pompe à eau glycolée avec « delta fixe », sélectionnez « delta fixe » sous « mode de fonct. » et définissez la valeur entre 2 et 10 °C. Si des accessoires de rafraîchissement sont présents, vous pouvez également régler la vitesse de la pompe à eau glycolée lors du rafraîchissement passif (la pompe à eau glycolée fonctionne alors en mode manuel). Ce menu est également défini dans le système de me- nus limités de la pompe à chaleur esclave. 37Chapitre 3 | Commande - MenusNIBE F1355MENU 5.1.10 - MODE FONCT. POMPE CHAUFFAGE mode de fonct. Plage de réglage : auto, intermittent Valeur par défaut : intermittent Définissez ici le mode de fonctionnement de la pompe à eau glycolée. Ce menu est également défini dans le système de me- nus limités de la pompe à chaleur esclave. auto : les pompes de chauffage fonctionnent conformé- ment au mode de fonctionnement actuel de F1355. intermittent: les pompes de chauffage démarrent 20 secondes avant que le compresseur ne démarre et s'arrêtent en même temps que lui.

MENU 5.1.11 - VIT. POMPE CHAUFFAGE

État de fonctionnement Plage de réglage : auto / manuel Valeur par défaut : auto Réglage manuel, eau chaude Plage de réglage : 1 - 100 % Réglage d'usine : 70 % Réglage manuel, chauffage Plage de réglage : 1 - 100 % Valeurs par défaut : 70 % Réglage manuel, piscine Plage de réglage : 1 - 100 % Valeurs par défaut : 70 % vit. mode attente Plage de réglage : 1 - 100 % Valeurs par défaut : 30 % vitesse min. autorisée Plage de réglage : 1 - 50 % Valeurs par défaut : 1 % vitesse max. autorisée Plage de réglage : 50 - 100 % Valeurs par défaut : 100 % vitesse rafraîch. actif (accessoire requis) Plage de réglage : 1 - 100 % Valeurs par défaut : 70 % vit. raf. passif (accessoire requis) Plage de réglage : 1 - 100 % Valeurs par défaut : 70 % Définissez la vitesse à laquelle les pompes à chaleur doivent fonctionner dans le mode actuel. Sélectionnez « auto » si la vitesse du circulateur chauffage doit être régulée automatiquement (réglage d'usine) pour un fon- ctionnement optimal. Si « auto » est activée pour le fonctionnement du chauffage, vous pouvez aussi effectuer le réglage « vi- tesse max. autorisée » qui restreint les pompes à cha- leur et ne les autorise pas à fonctionner à une vitesse supérieure à celle de la valeur définie. Pour un fonctionnement manuel des pompes à fluide caloporteur, désactivez « auto » pour le mode de fonc- tionnement actuel et réglez la valeur entre 0 et 100 % (la valeur précédemment définie pour « vitesse max. auto- risée » ne s'applique plus). « chauffage » indique le mode de fonctionnement « chauffage » pour les pompes de chauffage. « vit. mode attente » indique le mode de fonctionnement « chauffage » ou « rafraîchissement » pour les pompes de chauffage lorsque la pompe à chaleur n'a besoin ni du compresseur ni d'un appoint électrique supplémen- taire et qu'elle ralentit. Ce menu est également défini dans le système de me- nus limités de la pompe à chaleur esclave. « eau chaude » indique le mode de fonctionnement « production d'eau chaude » pour les pompes de chauffage. « piscine » indique le mode de fonctionnement « chauffage de la piscine » pour les pompes de chauf- fage. « rafraîch. » indique le mode de fonctionnement « rafraî- chissement » pour les pompes de chauffage. S'il existe des accessoires pour le rafraîchissement ou si la pompe à chaleur comprend une fonction intégrée pour le rafraîchissement, vous pouvez également régler la vitesse du circulateur chauffage dans les modes res- pectifs de rafraîchissement actif (le circulateur chauffage passe ensuite en fonctionnement manuel).

MENU 5.1.12 - APPOINT

Effectuez ici les réglages pour l'appoint raccordé (com- mandé par incrémentation ou par dérivation). Précisez si un appoint commandé par incrémentation ou par dérivation est raccordé. Vous pouvez ensuite ef- fectuer des réglages pour les différentes alternatives. NIBE F1355Chapitre 3 | Commande - Menus38aj type: com par étapes incrément max Plage de réglage (étagement binaire désactivé) : 0 –

Plage de réglage (étagement binaire activé) : 0 – 7 Valeur par défaut : 3 taille des fusibles Plage de réglage : 1 - 400 A Réglage d'usine : 16 A Sélectionnez cette option si l'appoint commandé par incrémentation est raccordé et placé avant ou après la vanne d'inversion pour le chargement en eau chaude (QN10). L'appoint commandé par incrémentations peut être, par exemple, une chaudière électrique externe. Lorsque l'incrémentation binaire est désactivée (arrêtée), les paramètres se rapportent à l'incrémentation linéaire. Vous pouvez régler ici le nombre maximum d'incréments d'appoint autorisés, si un appoint est présent dans le réservoir (uniquement accessible si l'appoint est placé après QN10), si une incrémentation binaire va être utili- sée et en fonction de la taille du fusible. aj type: com par dériv. appoint prioritaire Plage de réglage : marche/arrêt Réglage d'usine : arrêt temps fonct. mini Plage de réglage : de 0 à 48 h Valeur par défaut : 12 h temp. min Plage de réglage : de 5 à 90 °C Valeur par défaut : 55 °C amplif. robinet mélangeur Plage de réglage : de 0,1 à 10,0 Valeur par défaut : 1,0 retard robinet mélangeur Plage de réglage : de 10 à 300 s Valeurs par défaut : 30 s taille des fusibles Plage de réglage : 1 - 400 A Réglage d'usine : 16 A Sélectionnez cette option si un appoint commandé par dérivation est raccordé. Vous pouvez définir ici l'heure de démarrage de l'appoint supplémentaire, le temps d'exécution minimum ainsi que la température minimum pour un appoint externe avec dérivation. Un appoint externe avec dérivation correspond, par exemple, à une chaudière à bois/fioul/gaz/granulés. Vous pouvez régler l'amplification de la vanne direction- nelle et son temps d'attente. En sélectionnant « appoint prioritaire », vous utilisez la chaleur provenant de l'appoint au lieu de celle de la po- mpe à chaleur. La vanne directionnelle est régulée tant qu'il y a de la chaleur, sinon elle est fermée. ASTUCE Référez-vous aux instructions d'installation des accessoires pour obtenir une description de cette fonction. MENU 5.1.14 - DÉBIT DÉF. SYSTÈME CLIM. préréglages Plage de réglage : radiateur, chauf. au sol, rad. + chauf. sol, TEB °C Valeur par défaut : radiateur Plage de réglage TEB : -40,0 – 20,0 °C Le réglage d'usine de la valeur TEB dépend du pays spécifié pour l'emplacement du produit. L'exemple ci-dessous s'applique à la Suède. Réglage d'usine TEB : -20,0 °C réglage perso Plage de réglage dT au TEB : 0,0 – 25,0 Réglage d'usine dT au TEB : 10,0 Plage de réglage TEB : -40,0 – 20,0 °C Réglage d'usine TEB : -18,0 °C Le type de système de distribution de chaleur de la po- mpe de chauffage (GP1) est défini ici. dT au TEB est la différence en degrés entre les tempé- ratures de départ et de retour à la température exté- rieure de base.

MENU 5.1.22 - HEAT PUMP TESTING

REMARQUE! Ce menu est destiné à tester F1355 d'après les différentes normes. L'utilisation de ce menu pour des motifs autres peut provoquer un mauvais fonctionnement de votre installation. Ce menu contient plusieurs sous-menus, un pour chaque norme. 39Chapitre 3 | Commande - MenusNIBE F1355MENU 5.1.24 - BLOQUER FRÉQ. Bloquer fréq. 1 Plage de réglage sélectionnable à l'écran : Démarrage : 17 – 115 Hz Arrêt : 22 – 120 Hz Plage de réglage maximum : 50 Hz Bloquer fréq. 2 Plage de réglage sélectionnable à l'écran : Démarrage : 17 – 115 Hz Arrêt : 22 – 120 Hz Plage de réglage maximum : 50 Hz Vous pouvez ici définir une plage de fréquence dans la- quelle le compresseur est bloqué. Les paramètres de la plage de réglage diffèrent selon le produit contrôlé par le réglage. REMARQUE! Une plage de fréquence de blocage importante peut provoquer un fonctionnement erratique du compresseur.

MENU 5.2 - RÉGLAGES SYSTÈME

Vous pouvez effectuer ici différents réglages système pour la pompe à chaleur, par exemple, les réglages maître/esclave, les réglages de raccordement et quels accessoires installer. MENU 5.2.1 - MODE MAÎTRE/ESCL. Plage de réglage : maître, esclave 1-8 Valeur par défaut : maître Définissez la pompe à chaleur en tant qu'unité maître ou esclave Dans un système comprenant une pompe à chaleur, celle-ci doit être définie comme « maître ». Ce menu est également défini dans le système de me- nus limités de la pompe à chaleur esclave. ATTENTION! Dans les systèmes comprenant plusieurs po- mpes à chaleur, un identifiant unique est attri- bué à chaque pompe. En d'autres termes, il ne peut y avoir qu'une seule pompe « maître » et une seule pompe « esclave 5 ».

MENU 5.2.2 - ESCLAVES INSTALLÉS

Définissez les esclaves connectés à la pompe à chaleur maître. Vous pouvez activer les esclaves connectés de deux manières différentes. Sélectionnez l'alternative dans la liste ou utilisez la fonction automatique « recherche es- claves installés ». recherche esclaves installés Sélectionnez « recherche esclaves installés » et appuyez sur le bouton OK pour rechercher automatiquement les esclaves connectés pour la pompe à chaleur maître. REMARQUE! Avant d'effectuer ces réglages, un identifiant unique doit avoir été attribué à chaque esclave (voir le menu 5.2.1).

MENU 5.2.3 - RACCORDEMENT

Saisissez les données concernant les raccordements de canalisation dans votre système, par exemple, pour le chauffage de la piscine, la production d'eau chaude sanitaire et le chauffage du bâtiment. Ce menu possède une mémoire de raccordement, ce qui signifie que le système de commande se rappelle de la manière dont une vanne d'inversion spécifique est raccordée et entre automatiquement le raccordement correct lors de la prochaine utilisation de cette vanne d'inversion.

maître Raccordement 5.2.3 s2 s3 s4 s5 s6 s7 s8 CadreCompresseur Maître ou esclave Espace de travail pour raccordement Maître/esclave : sélectionnez la pompe à chaleur pour laquelle le réglage du raccordement doit être effectué (s'il n'y a qu'une seule pompe à chaleur dans le système, seul le maître est affiché). Compresseur : sélectionnez si votre compresseur (EP14 ou EP15) est bloqué (réglage d'usine), commandé de l'extérieur par une entrée progressive ou standard (rac- cordée au chauffage de la piscine, à la production d'ECS et au chauffage du bâtiment, par exemple). Cadre : Déplacez-vous autour du cadre à l'aide du bouton de commande. Utilisez le bouton OK pour sélectionner les changements que vous souhaitez effectuer et pour confirmer le paramètre dans la fenêtre d'options qui s'affiche à droite. NIBE F1355Chapitre 3 | Commande - Menus40Espace de travail pour le raccordement : Le raccordeme- nt du système est illustré ici. DescriptionSymbole Compresseur (bloqué) Compresseur (commandé de l'extérieur) Compresseur (standard) Vannes d'inversion pour la régulation de l'eau chaude, du rafraîchissement ou de la piscine. Les désignations au-dessus de la vanne d'inversion indiquent si celle-ci est électri- quement connectée (EB100 = maître, EB101 = esclave 1, CL11 = piscine 1, etc.) Chargement d'eau chaude Piscine 1 Piscine 2 Chauffage (chauffage du bâtiment, inclut tout système de chauffage supplémentaire) Rafraîchissement

MENU 5.2.4 - ACCESSOIRES

Informez ici la pompe à chaleur des accessoires installés. Si un préparateur d'eau chaude est connecté au F1355, le chargement d'eau chaude doit être activé ici. Vous pouvez activer les accessoires connectés de deux manières différentes. Sélectionnez l'alternative dans la liste ou utilisez la fonction automatique « recherche acc. installés ». recherche acc. installés Sélectionnez « recherche acc. installés » et appuyez sur le bouton OK pour trouver automatiquement les acces- soires connectés au F1355. ATTENTION! Certains accessoires sont introuvables avec la fonction de recherche et doivent être sélectio- nnés dans le menu 5.4. REMARQUE! Sélectionnez uniquement l'option de pompe à eau souterraine si l'accessoire AXC 50 doit être utilisé pour commander la pompe de circula- tion.

MENU 5.3 - RÉGLAGE DES ACCESSOIRES

Les réglages de fonctionnement des accessoires instal- lés et activés s'effectuent dans les sous-menus corres- pondants.

fonct. continu pompe Plage de réglage : marche/arrêt Réglage d'usine : arrêt Vitesse de pompe Plage de réglage : 1 – 100 % Réglage d'usine : 100% durée entre dégivrages Plage de réglage : de 1 à 30 h Valeur par défaut : 10 h mois entre alarmes de filtre Plage de réglage : 1 – 12 Valeur par défaut : 3 activation climatisation Plage de réglage : marche/arrêt Réglage d'usine : arrêt vitesse maxi. du ventilateur Plage de réglage : 1 – 100 % Réglage d'usine : 70 % vitesse mini. du ventilateur Plage de réglage : 1 – 100 % Réglage d'usine : 60 % ctrl sonde Plage de réglage : 0 – 4 Réglage d'usine : 1 tps entre chgts vitesse Plage de réglage : 1 – 12 Réglage d'usine : 10 min fonct. continu pompe : permet de sélectionner le mode de fonctionnement continu dans le module d'air extrait. Vitesse de pompe : permet de sélectionner la vitesse souhaitée pour la pompe de circulation du module d'air extrait. 41Chapitre 3 | Commande - MenusNIBE F1355durée entre dégivrages : permet de définir la durée mi- nimale entre deux dégivrages de l'échangeur thermique du module d'air extrait. Lorsque le module d'extraction d'air est en fonctionne- ment, l'échangeur thermique est refroidi de sorte que de la glace se forme dessus. Lorsque la quantité de glace formée est trop importante, la capacité de transfert de chaleur de l'échangeur thermique est réduite et un dégivrage est alors nécessaire. Le dégivrage permet de chauffer l'échangeur thermique de sorte que la glace fonde et s'écoule via la conduite de condensation. mois entre alarmes de filtre : permet de définir le no- mbre de mois qui doivent s'écouler avant que la pompe à chaleur vous informe qu'il est temps de nettoyer le filtre du module d'air extrait. Nettoyez régulièrement le filtre à air du module d'extrac- tion d'air, en fonction de la quantité de poussière conte- nue dans l'air de ventilation. activation climatisation : permet d'activer le rafraîchisse- ment via le module d'air extrait. Lorsque la fonction est activée, les réglages du rafraîchissement s'affichent dans le système de menus. ATTENTION! Les menus suivants nécessitent l'accessoire HTS 40 ainsi que l'activation de « demande ctrl vent. » dans le menu 4.1.11. vitesse maxi. du ventilateur : permet de définir la vitesse maximale autorisée du ventilateur en ventilation à la demande. vitesse mini. du ventilateur : permet de définir la vitesse minimale autorisée du ventilateur en ventilation à la de- mande. ctrl sonde 1 – 2 : permet de sélectionner le ou les mo- dules d'air extrait qui seront affectés par l'unité ou les unités HTS. Si deux unités HTS ou plus contrôlent un module d'air extrait, la ventilation est réglée en fonction de la valeur moyenne des unités. tps entre chgts vitesse : permet de définir le temps né- cessaire au module d'air extrait pour augmenter/diminuer la vitesse du ventilateur, par palier, jusqu'à ce que l'hu- midité relative souhaitée soit atteinte. En réglage d'usine, la vitesse du ventilateur est ajustée d'un point de pourcentage toutes les dix minutes. ASTUCE Référez-vous aux instructions d'installation des accessoires pour obtenir une description de cette fonction. MENU 5.3.2 - CHAL. SUP. COM. PAR DÉRIV. appoint prioritaire Plage de réglage : marche/arrêt Réglage d'usine : arrêt dém. source chaleur sup. Plage de réglage : de 0 à 2000 DM Valeurs par défaut : 400 DM temps fonct. mini Plage de réglage : de 0 à 48 h Valeur par défaut : 12 h temp. min Plage de réglage : de 5 à 90 °C Valeur par défaut : 55 °C amplif. robinet mélangeur Plage de réglage : de 0,1 à 10,0 Valeur par défaut : 1,0 retard robinet mélangeur Plage de réglage : de 10 à 300 s Valeurs par défaut : 30 s Vous pouvez définir ici l'heure de démarrage de l'appoint supplémentaire, le temps d'exécution minimum ainsi que la température minimum pour un appoint externe avec dérivation. Un appoint externe avec dérivation correspond, par exemple, à une chaudière à bois/fioul/gaz/granulés. Vous pouvez régler l'amplification de la vanne direction- nelle et son temps d'attente. En sélectionnant « appoint prioritaire », vous utilisez la chaleur provenant de l'appoint au lieu de celle de la po- mpe à chaleur. La vanne directionnelle est régulée tant qu'il y a de la chaleur, sinon elle est fermée. ASTUCE Référez-vous aux instructions d'installation des accessoires pour obtenir une description de cette fonction. NIBE F1355Chapitre 3 | Commande - Menus42MENU 5.3.3 - ZONES SUPPL. Utiliser en mode chauffage Plage de réglage : marche/arrêt Réglage d'usine : marche Utiliser en mode rafr Plage de réglage : marche/arrêt Réglage d'usine : arrêt amplif. robinet mélangeur Plage de réglage : 0,1 – 10,0 Valeur par défaut : 1,0 retard robinet mélangeur Plage de réglage : de 10 à 300 s Valeurs par défaut : 30 s Pompe ctrl GP10 Plage de réglage : marche/arrêt Réglage d'usine : arrêt Sélectionnez ici le circuit de distribution (2 - 8) que vous souhaitez configurer. Utiliser en mode chauffage : si la pompe à chaleur est connectée à un ou plusieurs circuits de distribution pour le rafraîchissement, il se peut que de la condensation se forme à l'intérieur de ces circuits. Assurez-vous que « Utiliser en mode chauffage » est sélectionné pour le ou les circuits de distribution qui ne sont pas adaptés au rafraîchissement. Ce réglage signifie que le circuit secondaire du circuit de distribution supplémentaire se ferme lorsque le mode de rafraîchissement est activé. Utiliser en mode rafr : Sélectionnez « Utiliser en mode rafr » pour les circuits de distribution adaptés au rafraî- chissement. Vous pouvez sélectionner « Utiliser en mode rafr » et « Utiliser en mode chauffage » pour le rafraîchissement 2 tubes et une seule option pour le rafraîchissement 4 tubes. ATTENTION! Cette option de réglage s'affiche uniquement si le mode de rafraîchissement est activé pour la pompe à chaleur dans le menu 5.2.4. amplif. robinet mélangeur, retard robinet mélangeur : permet de définir l'amplification et le temps d'attente de dérivation pour les différents circuits de distribution supplémentaires installés. Pompe ctrl GP10 : permet de régler manuellement la vitesse de la pompe de circulation. Référez-vous aux instructions d'installation des acces- soires pour obtenir une description de cette fonction.

MENU 5.3.4 - CHAUFFAGE SOLAIRE

démarrer delta-T Plage de réglage : 1 – 40 °C Valeur par défaut : 8 °C arrêter delta-T Plage de réglage : 0 – 40 °C Valeur par défaut : 4 °C température de cuve max. Plage de réglage : 5 – 110 °C Valeur par défaut : 95 °C temp. collecteur solaire max. Plage de réglage : 80 – 200 °C Valeur par défaut : 125 °C température antigel Plage de réglage : -20 – +20 °C Valeur par défaut : 2 °C démar. refroid. collect. solaire Plage de réglage : 80 – 200 °C Valeur par défaut : 110 °C démarrer delta-T, arrêter delta-T: vous pouvez régler ici la différence de température entre le panneau solaire et le ballon solaire à laquelle la pompe de circulation doit démarrer et s'arrêter. température de cuve max., temp. collecteur solaire max.: vous pouvez régler ici les températures maximales du panneau solaire et du ballon solaire auxquelles la pompe de circulation doit s'arrêter. Cela permet d'éviter les te- mpératures excessives dans le ballon solaire. Si l'unité comprend une fonction antigel et/ou un rafraî- chissement du panneau solaire, vous pouvez les activer ici. Quand la fonction a été activée, vous pouvez effec- tuer des réglages. protection contre le gel température antigel: vous pouvez régler ici la tempéra- ture du panneau solaire à laquelle la pompe de circulation doit démarrer pour empêcher le gel. Refr. panneau sol. démar. refroid. collect. solaire: si la température du pan- neau solaire est supérieure à ce réglage et si la tempé- rature du ballon solaire est supérieure à la température maximale réglée, la fonction de rafraîchissement externe s'active. Référez-vous aux instructions d'installation des acces- soires pour obtenir une description de cette fonction. 43Chapitre 3 | Commande - MenusNIBE F1355MENU 5.3.6 - CHAL. SUP. COM. PAR INCRÉM. dém. source chaleur sup. Plage de réglage : de 0 à 2000 DM Valeurs par défaut : 400 DM dém. entre étages appoints Plage de réglage : de 0 à 1000 DM Valeurs par défaut : 30 DM incrément max Plage de réglage (étagement binaire désactivé) : 0 – 3 Plage de réglage (étagement binaire activé) : 0 – 7 Valeur par défaut : 3 étagement binaire Plage de réglage : marche/arrêt Réglage d'usine : arrêt Paramétrez ici le chauffage supplémentaire commandé par incrémentations. Le chauffage supplémentaire com- mandé par incrémentations peut être, par exemple, une chaudière électrique externe. Par exemple, pour sélectionner le moment de démarrage de l'appoint supplémentaire, vous pouvez définir le no- mbre maximum d'incrémentations autorisé et décider si la progression binaire doit être utilisée. Lorsque l'incrémentation binaire est désactivée (arrêtée), les paramètres se rapportent à l'incrémentation linéaire. Référez-vous aux instructions d'installation des acces- soires pour obtenir une description de cette fonction.

MENU 5.3.8 - EAU CHAUDE CONFORT

activation thermoplongeur Plage de réglage : marche/arrêt Réglage d'usine : marche activ. appoint en mode chauff. Plage de réglage : marche/arrêt Réglage d'usine : arrêt activat° robinet mélang Plage de réglage : marche/arrêt Réglage d'usine : arrêt eau chaude départ Plage de réglage : 40 - 65 °C Valeur par défaut : 55 °C amplif. robinet mélangeur Plage de réglage : 0,1 – 10,0 Valeur par défaut : 1,0 retard robinet mélangeur Plage de réglage : de 10 à 300 s Valeurs par défaut : 30 s Effectuez ici les réglages de confort de l'eau chaude sanitaire. Référez-vous aux instructions d'installation des acces- soires pour obtenir une description de cette fonction. activation thermoplongeur : L'appoint électrique est ac- tivé ici, si le ballon d'eau chaude en est équipé. activ. appoint en mode chauff.: Choisir ici si l'appoint électrique présent dans le réservoir (réglage requis si l'option ci-dessus doit être activée) sera autorisé à pro- duire de l'eau chaude, si les compresseurs de la pompe à chaleur donnent la priorité au chauffage. activat° robinet mélang: cette option est activée si une vanne mélangeuse qui doit être pilotée par F1355 est installée. Lorsque cette option est activée, il est possible de définir la température de l'eau chaude sortante, l'amplification de la dérivation et le temps d'attente de la dérivation pour la vanne mélangeuse. eau chaude départ: vous pouvez définir ici la température à laquelle la vanne mélangeuse limite l'eau chaude dans le ballon d'eau chaude. NIBE F1355Chapitre 3 | Commande - Menus44MENU 5.3.10 - EAU GLYC COM PR VANNE DIRECT retour capteur maxi Plage de réglage : 0 - 30 °C Valeur par défaut : 20 °C amplif. robinet mélangeur Plage de réglage : de 0,1 à 10,0 Valeur par défaut : 1,0 retard robinet mélangeur Plage de réglage : de 10 à 300 s Valeurs par défaut : 30 s La dérivation tente de maintenir une température cible définie (retour capteur maxi). Référez-vous aux instructions d'installation des acces- soires pour obtenir une description de cette fonction.

MENU 5.3.11 - MODBUS

Adresse Réglage d'usine : adresse 1 word swap Réglage d'usine : désactivé À partir de la version Modbus 40 10, l'adresse peut être réglée entre 1 et 247. Les versions antérieures ont une adresse statique (adresse 1). Vous pouvez choisir ici d'utiliser l'inversion des mots plutôt que le mode « big endian ». Référez-vous aux instructions d'installation des acces- soires pour obtenir une description de cette fonction. MENU 5.3.21 - DÉBITMÈTRE/COMPT. ÉLEC. Sonde de départ mode réglage Plage de réglage : EMK150 / EMK300/310 / EMK500 Réglage d'usine : EMK150 énergie par impulsion Plage de réglage : 0 – 10000 Wh Réglage d'usine : 1000 Wh impuls. par kWh Plage de réglage : 1 – 10000 Réglage d'usine : 500 Compteur électrique mode réglage Plage de réglage : énergie par imp. / impuls. par kWh Valeur par défaut : énergie par imp. énergie par impulsion Plage de réglage : 0 – 10000 Wh Réglage d'usine : 1000 Wh impuls. par kWh Plage de réglage : 1 – 10000 Réglage d'usine : 500 Vous pouvez raccorder jusqu'à 2 débitmètres (EMK) / compteurs d'énergie sur la platine d'entrée AA3, le bornier X22 et X23. Sélectionnez-les dans le menu 5.2.4 - accessoires. Débitmètre (kit compteur d'énergie, EMK) Un débitmètre (EMK) est utilisé pour mesurer la quantité d'énergie produite et fournie par l'installation de chauf- fage pour l'eau chaude et le chauffage du bâtiment. La fonction du débitmètre est de mesurer les différences de débit et de température dans le circuit de charge. Pour les produits compatibles, la valeur est affichée sur l'écran. énergie par impulsion : dans ce menu, vous pouvez dé- finir la quantité d'énergie à laquelle chaque impulsion correspondra. impuls. par kWh : dans ce menu, vous pouvez définir le nombre d'impulsions par kWh qui doivent être envoyées à F1355. Compteur d'énergie (compteur électrique) Le ou les compteurs d'énergie sont utilisés pour envoyer des signaux à impulsions à chaque fois qu'une certaine quantité d'énergie a été consommée. énergie par impulsion : dans ce menu, vous pouvez dé- finir la quantité d'énergie à laquelle chaque impulsion correspondra. impuls. par kWh : dans ce menu, vous pouvez définir le nombre d'impulsions par kWh qui doivent être envoyées à F1355.

MENU 5.4 - ENTRÉES/SORTIES CIRCUIT

Indiquez ici où le contact de fonction externe a été co- nnecté au bornier : soit à l'une des 5 entrées AUX, soit à la sortie AA101-X9. Ce menu est également défini dans le système de me- nus limités de la pompe à chaleur esclave. Entrées sélectionnables sur le bornier AUX 1-5 (AA3- X6:9-18) et sortie AA3-X7 sur la carte d'entrée. 45Chapitre 3 | Commande - MenusNIBE F1355MENU 5.5 - RÉGLAGE D'USINE PARAM AVANCÉS Vous pouvez réinitialiser ici l'ensemble des réglages ef- fectués (y compris ceux accessibles à l'utilisateur) aux valeurs par défaut. Ce menu est également défini dans le système de me- nus limités de la pompe à chaleur esclave. ATTENTION! Après la réinitialisation, le guide de démarrage s'affichera lors du prochain redémarrage de la pompe à chaleur.

MENU 5.6 - COMMANDE FORCÉE

Vous pouvez forcer ici la commande des différents élé- ments de la pompe à chaleur et des accessoires conne- ctés. Ce menu est également défini dans le système de me- nus limités de la pompe à chaleur esclave. REMARQUE! Contrôle forcé à utiliser uniquement pour le dépannage. L'utilisation de cette fonction à d'autres fins peut endommager les composa- nts de votre système d'émission.

MENU 5.7 - GUIDE DE DÉMARRAGE

Le guide de démarrage démarrera automatiquement lorsque vous activerez la pompe à chaleur pour la pre- mière fois. Démarrez-le manuellement ici. Ce menu est également défini dans le système de me- nus limités de la pompe à chaleur esclave. Voir le manuel de l'installateur pour plus d'informations sur le guide de démarrage.

MENU 5.8 - DÉMARRAGE RAPIDE

Le compresseur peut être démarré à partir d'ici. Ce menu est également défini dans le système de me- nus limités de la pompe à chaleur esclave. ATTENTION! Pour pouvoir démarrer le compresseur, il doit y avoir une demande de chauffage, de rafraîchi- ssement ou d'eau chaude. REMARQUE! Ne démarrez pas le compresseur rapidement trop souvent sur une courte période, car vous risqueriez d'endommager le compresseur et ses accessoires. MENU 5.9 - FONCTION SÉCHAGE DU SOL durée de période 1 – 7 Plage de réglage : 0 – 30 jours Réglage d'usine, période 1 – 3, 5 – 7: 2 jours Réglage d'usine, période 4: 3 jours temp de période 1 – 7 Plage de réglage : 15 – 70 °C Valeur par défaut : 20 °Ctemp de période 1 30 °Ctemp de période 2 40 °Ctemp de période 3 45 Ctemp de période 4 40 °Ctemp de période 5 30 °Ctemp de période 6 20 °Ctemp de période 7 Réglez ici la fonction de séchage au sol. Vous pouvez régler jusqu'à sept périodes avec différe- ntes températures d'eau de chauffage calculées. Si moins de sept périodes doivent être utilisées, réglez les périodes restantes sur 0 jour. Sélectionnez la fenêtre active pour activer la fonction de séchage au sol. Un compteur situé sur le bas indique le nombre de jours pendant lesquels la fonction a été active. La fonction compte les degrés minutes comme pendant un mode de chauffage normal mais pour les températures de départ réglées pour la période. REMARQUE! Lors du séchage au sol, la pompe à fluide calo- porteur à 100 % fonctionne quel que soit le paramètre du menu 5.1.10. ASTUCE Si le mode de fonctionnement « chal. sup. uniq.» doit être utilisé, sélectionnez-le via le menu 4.2. Pour une température primaire chauffage plus efficace, l'appoint supplémentaire peut être démarré à l'avance en réglant l'option de « démarrage du chauffage supplémentaire » des menus 4.9.2 à -80. Une fois les périodes de séchage au sol définies terminées, réinitia- lisez les menus 4.2 et 4.9.2 avec les réglages précédents. NIBE F1355Chapitre 3 | Commande - Menus46ASTUCE Il est possible d'enregistrer une connexion de séchage du sol indiquant quand la fondation en béton a atteint la température appropriée. Voir la section « Connexion de séchage du sol » à la page 56.

MENU 5.10 - JOURNAL DES MODIFICATIONS

Visualisez ici tous les précédents changements apportés au système de régulation. La date, l'heure, le numéro d'identification (propre à certains réglages) ainsi que la nouvelle valeur définie s'affichent pour chacun des changements effectués. Ce menu est également défini dans le système de me- nus limités de la pompe à chaleur esclave. ATTENTION! Le journal des modifications est enregistré au redémarrage et reste inchangé après un retour au réglage d'usine.

Sélectionnez ici le pays d'installation du produit. Ceci permet d'accéder aux paramètres spécifiques au pays. Il est possible de paramétrer la langue quel que soit le pays sélectionné. ATTENTION! Cette option se verrouille après une période de 24 heures, après un redémarrage de l'écran ou après une mise à jour du programme. 47Chapitre 3 | Commande - MenusNIBE F1355Opérations d'entretien REMARQUE! L'entretien ne doit être effectué que par des personnes possédant l'expertise nécessaire. Lors du remplacement de composants de F1355, seules des pièces de rechange prove- nant de NIBE peuvent être utilisées. MODE SECOURS REMARQUE! Le commutateur (SF1) ne doit pas être réglé sur « » ou « » tant que F1355 n'a pas été remplie d'eau. Cela risquerait d'endommager le compresseur. Le mode Urgence est utilisé dans le cas d'interférences opérationnelles et dans le cadre de l'entretien. En mode Urgence, la production d'eau chaude sanitaire est désa- ctivée. Le mode Urgence est activé en réglant le commutateur (SF1) sur le mode « ». Cela signifie que :

• Le voyant d'état s'allume en jaune.

• l'écran ne s'allume pas et la régulation électronique n'est pas activée.

• La production d'eau chaude est désactivée.

• Le compresseur et la circulateur eau glycolée de chaque module compresseur sont désactivés.

• Les accessoires sont désactivés.

• Les circulateurs chauffages intégrés sont actifs.

• Le relais du mode Urgence (K1) est activé. L'appoint supplémentaire externe est actif lorsqu'il est connecté au relais en mode Urgence (K1, bornier X4). Vérifiez que l'eau de chauffage circule dans l'appoint externe. F1355 28 kW Module compresseur EP14

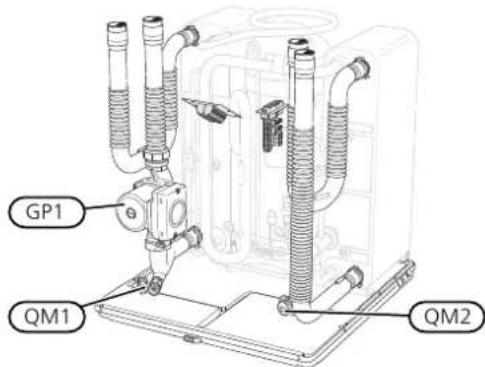

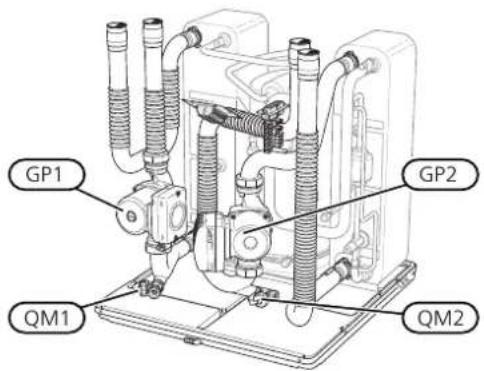

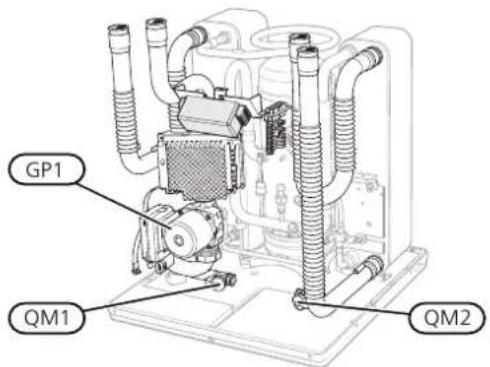

GP1QM2QM1 NIBE F1355Chapitre 4 | Entretien48 4 EntretienModule compresseur EP15 LEK LEK QM2QM1 GP1 VIDANGE DU PRÉPARATEUR ECS (S'IL EST BRANCHÉ) Le principe du siphon est utilisé pour vider le préparateur ECS. Cela peut être réalisé grâce à la vanne de vidange sur le tuyau d'eau froide entrante ou en insérant un flexible dans le raccord d'eau froide.

VIDANGE DU CIRCUIT DE CHAUFFAGE

Pour procéder à l'entretien du système de climatisation, il peut s'avérer plus facile de commencer par le vidanger. Cela peut être réalisé de différentes manières, en fonc- tion des besoins : REMARQUE! Il peut y avoir de l'eau chaude lors de la vidange du circuit de chauffage. Risque de brûlure. Vidange côté fluide caloporteur dans un module compresseur Si, par exemple, le circulateur chauffage nécessite d'être remplacée ou que le module compresseur nécessite un entretien, vidangez l'eau de chauffage comme suit :

Fermez les vannes d'arrêt situées à l'extérieur de la pompe à chaleur côté fluide caloporteur (conduite d'écoulement et de retour).

Connectez un flexible à la vanne de purge (QM1) puis ouvrez celle-ci. Du liquide s'échappera alors.

De l'air doit pénétrer dans le système pour que le liquide restant puisse s'écouler. Pour ce faire, des- serrez légèrement le branchement au niveau de la vanne d'arrêt qui permet de relier le système d'émission à la pompe à chaleur via le branchement (XL2) du module pompe à chaleur concerné. Une fois le fluide caloporteur vidangé, l'entretien néce- ssaire et/ou les remplacements de composant peuvent être effectués. Vidange de l'ensemble du système de climatisation Si l'ensemble du système de climatisation nécessite une vidange, procédez comme suit :

Connectez un flexible à la vanne de purge (QM1) puis ouvrez celle-ci. Du liquide s'échappera alors.

De l'air doit pénétrer dans le système pour que le liquide restant puisse s'écouler. Pour ce faire, dévi- ssez légèrement la vis d'évacuation d'air du radiateur le plus haut de l'habitation. Une fois que le fluide caloporteur a été vidangé, l'entre- tien nécessaire peut être effectué.

VIDAGE DU SYSTÈME À SAUMURE

Pour effectuer l'entretien du circuit eau glycolée, il peut être plus facile de commencer par le vidanger. Vidange du circuit eau glycolée dans un module compresseur Si, par exemple, le circulateur eau glycolée nécessite d'être remplacé ou qu'un module compresseur néces- site un entretien, vidangez le circuit eau glycolée comme suit :

Fermez la vanne d'arrêt située à l'extérieur de la pompe à chaleur correspondant au système à sau- mure.

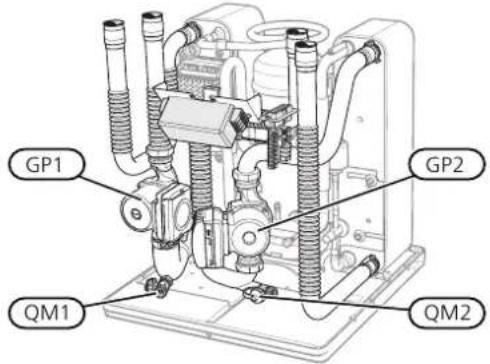

Branchez un flexible à la vanne de vidange (QM2), puis placez l'autre extrémité de celui-ci dans un réci- pient avant d'ouvrir la vanne. Une petite quantité de saumure coulera dans le récipient.

De l'air doit pénétrer dans le système pour que l'eau glycolée restante puisse s'écouler. Pour ce faire, desserrez légèrement le branchement au niveau de la vanne d'arrêt qui permet de relier le côté eau glycolée à la pompe à chaleur via le branchement XL7 du module pompe à chaleur concerné. Une fois que la saumure a été vidangée, l'entretien né- cessaire peut être effectué. 49Chapitre 4 | EntretienNIBE F1355AIDER LA POMPE DE CIRCULATION À DÉMARRER

Arrêtez la F1355 en réglant le commutateur (SF1) sur « ».

Retirez le cache du module compresseur.

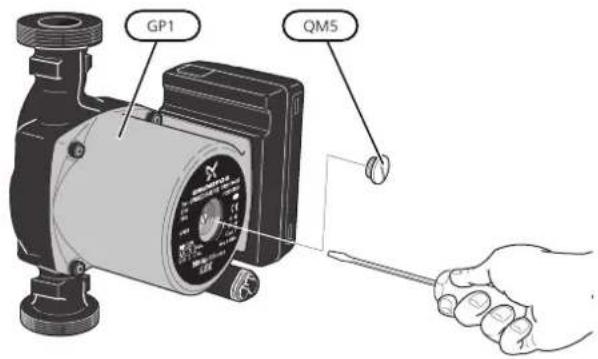

Desserrez la vis de purge (QM5) à l'aide d'un tour- nevis. Placez un chiffon autour de la lame du tourne- vis car un peu d'eau risque de couler.

Insérez le tournevis et tournez l'axe de la pompe.

Démarrez la F1355 en réglant le commutateur (SF1) sur « » et vérifiez que la pompe de circulation fonc- tionne. Il est généralement plus facile de démarrer la pompe de circulation lorsque la F1355 est en marche, avec le commutateur (SF1) réglé sur « ». Si vous aidez au dé- marrage de la pompe de circulation lorsque la F1355 est en marche, attendez-vous à des mouvements brusques du tournevis au démarrage. GP1 QM5 L'image montre un exemple de pompe de circulation.

VALEURS DES SONDES DE TEMPÉRATURE

Tension (VCC)Résistance (kOhm) Température (°C) 3,256351,0-40 3,240251,6-35 3,218182,5-30 3,189133,8-25 3,15099,22-20 3,10574,32-15 3,04756,20-10 2,97642,89-5 2,88933,020 2,78925,615 2,67320,0210 2,54115,7715 2,39912,5120 2,24510,0025 2,0838,04530 1,9166,51435 1,7525,30640 1,5874,34845 1,4263,58350 1,2782,96855 1,1362,46760 1,0072,06865 0,8911,73970 0,7851,46975 0,6911,24680 0,6071,06185 0,5330,90890 0,4690,77995 0,4140,672100 NIBE F1355Chapitre 4 | Entretien50EXTRACTION DES MODULES DU COMPRESSEUR Les modules compresseur peuvent être retirés pour l'entretien et le transport. REMARQUE! Ne déplacez pas la pompe à chaleur lorsque seul le module pompe à chaleur inférieur est retiré. Si la pompe à chaleur n'est pas fixée, le module pompe à chaleur supérieur doit tou- jours être retiré avant le module inférieur. ATTENTION! Vous pourrez plus facilement retirer les mo- dules compresseur après les avoir préalableme- nt vidangés (voir la page 49). Poids du module de rafraîchissement EP15EP14Type (F1355) 130 kg125 kg28 kW 144 kg126 kg43 kW REMARQUE! Désactivez la F1355 et coupez le courant au niveau du disjoncteur de sécurité. ATTENTION! Retirez le cache avant conformément à la des- cription du manuel de l'installateur.

Fermez les vannes d'arrêt en dehors de la pompe à chaleur. Purgez le ou les modules pompe à chaleur confor- mément aux instructions de la page 49

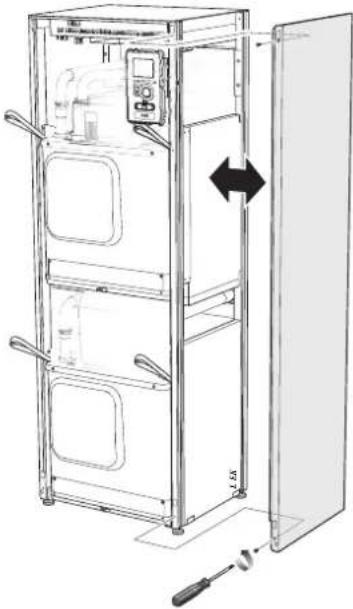

Retirez le panneau latéral de sorte à pouvoir retirer l'écran (cette procédure doit uniquement être effec- tuée si vous êtes sur le point de retirer le module compresseur supérieur).

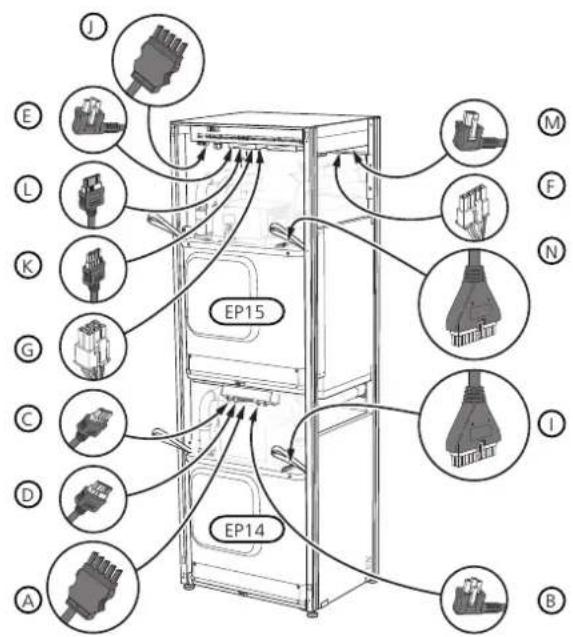

Débranchez les connecteurs du module compres- seur concerné. Module compresseur EP15 (supérieur)

• XF7 (K)* 51Chapitre 4 | EntretienNIBE F1355* Doit uniquement être retiré à 28 kW. Module compresseur EP14 (inférieur)

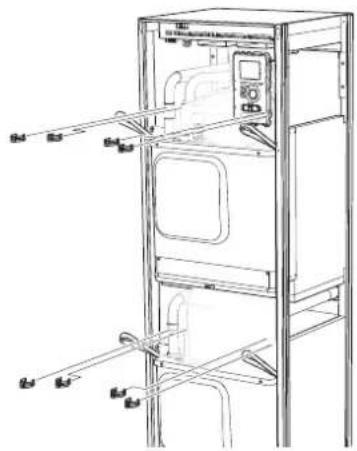

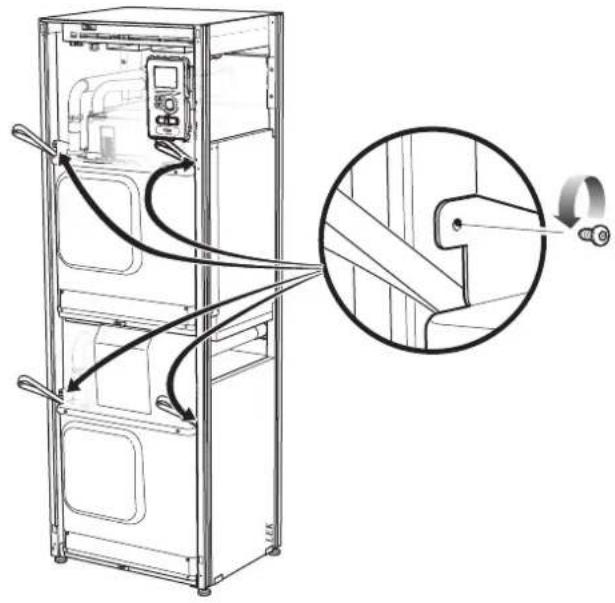

Retirez les vis (deux pour chaque module compres- seur). LEK

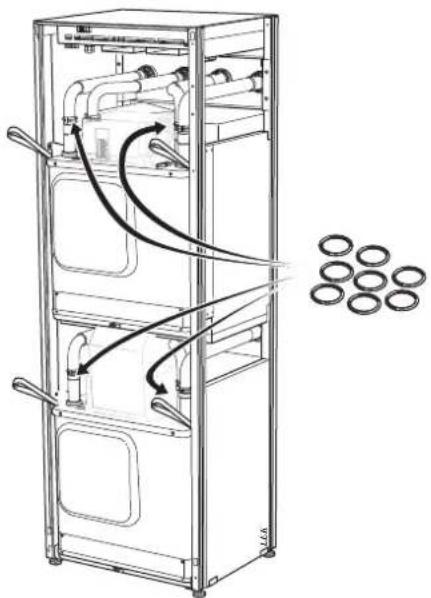

Retirez les attaches (quatre pour chaque module compresseur) et séparez doucement les tuyaux.

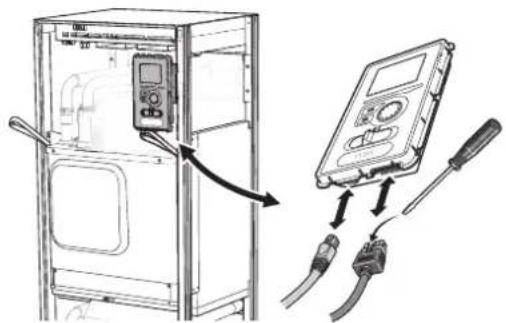

Retirez le connecteur sous l'écran (cette procédure doit uniquement être effectuée si vous êtes sur le point de retirer le module compresseur supérieur).

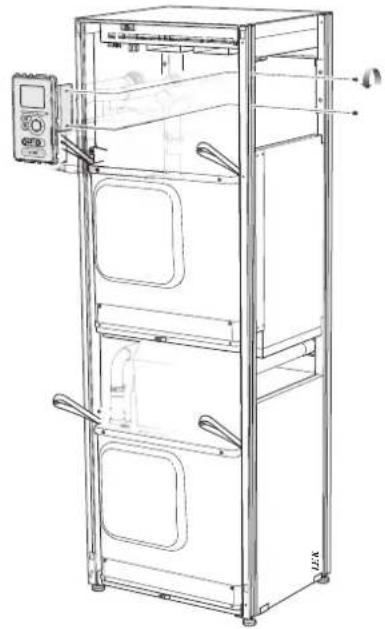

Retirez les deux vis retenant l'écran dans le cadre (cette procédure doit uniquement être effectuée si vous êtes sur le point de retirer le module compres- seur supérieur).

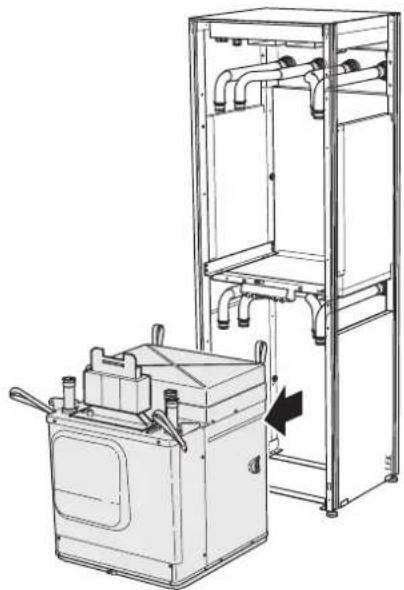

NIBE F1355Chapitre 4 | Entretien528. Retirez doucement le module compresseur supé- rieur (EP15) à l'aide des boucles de levage du mo- dule. Utilisez une surface en relief à hauteur ajustable pour cette procédure. LEK

Dévissez le panneau à l'avant du transformateur et le bornier situé sous le panneau (cette étape n'est nécessaire que si vous envisagez de retirer le mo- dule frigorifique inférieur).

53Chapitre 4 | EntretienNIBE F135510. Retirez doucement le module compresseur inférieur (EP14) à l'aide des boucles de levage du module. LEK Si la pompe à chaleur n'est pas fixée en position, le module compresseur supérieur doit toujours être retiré avant le module inférieur. ASTUCE Pour installer le module de rafraîchissement, procédez en sens inverse. REMARQUE! Lors de la réinstallation, remplacez les joints toriques existants par des nouveaux au niveau des raccords de la pompe à chaleur (voir image). LEK NIBE F1355Chapitre 4 | Entretien54SORTIE USB LEK L'écran est équipé d'un port USB qui permet de mettre à jour le logiciel et d'enregistrer les informations consi- gnées dans F1355.

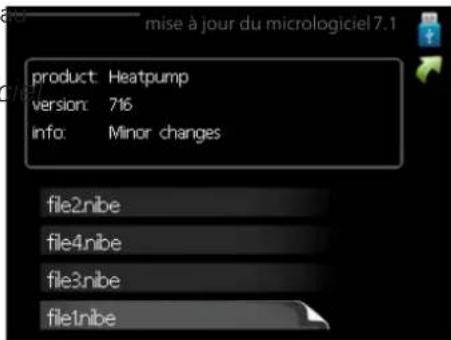

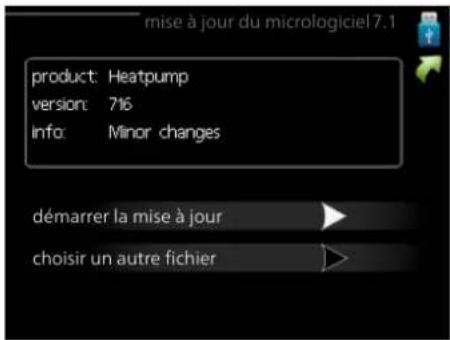

EAU CHAUDE USB mise à jour du micrologiciel USB 7 connexion gérer les réglages Lorsqu'une mémoire USB est connectée, un nouveau menu (menu 7) apparaît à l'écran. Menu 7.1 - mise à jour du micrologiciel mise à jour du micrologiciel7.1 démarrer la mise à jour choisir un autre fichier Vous pouvez ainsi mettre à jour le logiciel dans F1355. REMARQUE! Pour que les différentes fonctions suivantes fonctionnent, la mémoire USB doit contenir une version de logiciel pour F1355 de NIBE. La boîte d'information située en haut de l'écran affiche des informations (toujours en anglais) sur la mise à jour la plus probable sélectionnée par le logiciel de mise à jour à partir de la mémoire USB. Ces informations indiquent pour quel produit est prévu le logiciel, la version du logiciel ainsi que d'autres infor- mations associées. Vous pouvez sélectionner un fichier différent de celui sélectionné automatiquement à partir de « choisir un autre fichier ». démarrer la mise à jour Sélectionnez « démarrer la mise à jour » si vous souhai- tez lancer la mise à jour. Un message vous demandera si vous souhaitez vraiment mettre à jour le logiciel. Sé- lectionnez « oui » pour continuer ou « non » pour annu- ler. En répondant « oui » à la question précédente, la mise à jour commencera et vous pourrez suivre sa progres- sion à l'écran. Une fois la mise à jour terminée, F1355 redémarrera. ASTUCE Une mise à jour du logiciel ne réinitialise pas les paramètres de menu du F1355. ATTENTION! Si la mise à jour est interrompue avant la fin (en raison d'une coupure de courant, par exe- mple), le logiciel peut être réinitialisé à la ver- sion précédente. Pour ce faire, maintenez le bouton OK enfoncé pendant le démarrage jus- qu'à ce que le voyant vert s'allume (environ 10 secondes). choisir un autre fichier mise à jour du micrologiciel7.1 Sélectionnez « choisir un autre fichier » si vous ne sou- haitez pas utiliser le logiciel suggéré. Lorsque vous par- courez les fichiers, des informations concernant le logi- ciel référencé s'affichent dans une zone d'information comme précédemment. Après avoir sélectionné un fi- 55Chapitre 4 | EntretienNIBE F1355chier avec le bouton OK, vous serez redirigé vers la page précédente (menu 7.1), où vous pourrez choisir de lancer la mise à jour. Menu 7.2 - connexion connexion 7.2activéintervalles5séchage sol .activé Plage de réglage : 1 s – 60 min Plage de réglage d'usine : 5 s Sélectionnez comment les valeurs des paramètres pré- sélectionnés pour la F1355 seront enregistrés dans un fichier journal sur la clé USB.

Définissez l'intervalle souhaité entre deux enregis- trements.

Cochez la case « activé ».

Les valeurs actuelles de F1355 sont enregistrées dans un fichier de la mémoire USB à un intervalle défini jusqu'à ce que la case « activé » soit déco- chée. ATTENTION! Décochez « activé» avant de retirer la mémoire USB. Connexion de séchage du sol Vous pouvez enregistrer une connexion de séchage du sol sur la mémoire USB et ainsi savoir quand la fondation en béton a atteint la température appropriée.

• Assurez-vous que « fonction séchage du sol » est ac- tivé dans le menu 5.9.

• Sélectionnez « séchage sol. activé ».

• Un fichier journal est créé, dans lequel la température et la puissance maximale de l'appoint électrique sont consultables. La connexion se poursuit jusqu'à ce que l'option « séchage sol activé » soit désélectionnée ou que « fonction séchage du sol » soit arrêté. ATTENTION! Désélectionnez l'option « séchage sol activé » avant de supprimer la mémoire USB. Menu 7.3 - gérer les réglages gérer les réglages 7.3 enregistrer les réglages récupérer les réglages Il vous est ici possible de gérer (enregistrer sous ou ré- cupérer) tous les paramètres de menu (menus utilisateur et d'entretien) effectués dans F1355 avec une mémoire USB. Via « enregistrer les réglages », vous pouvez enregistrer les paramètres de menu sur la mémoire USB pour une restauration ultérieure ou les copier sur une autre F1355. ATTENTION! En enregistrant les paramètres de menu sur la mémoire USB, vous remplacez tous les ré- glages précédemment enregistrés. Via « récupérer les réglages » vous pouvez réinitialiser tous les paramètres de menu à partir de la mémoire USB. ATTENTION! Vous ne pourrez par annuler la réinitialisation des paramètres de menu à partir de la mémoire USB. NIBE F1355Chapitre 4 | Entretien56Dans la plupart des cas, F1355 détecte un dysfonction- nement (un dysfonctionnement peut entraîner des per- turbations du niveau de confort) et l'indique par le biais d'une alarme et d'instructions sur l'écran. Menu Informations Toutes les valeurs de mesure de la pompe à chaleur sont réunies dans le menu 3.1 du système de menus de la pompe à chaleur. La vérification des valeurs de ce menu facilite souvent l'identification de l'origine d'une défaillance. Voir le menu d'aide pour plus d'informations sur le menu 3.1. Gestion des alarmes info/action réinitialisation de l'alarme mode aide Alarme basse pression alarme Une alarme se dé- clenche en cas de dysfonctionnement. Elle est signalée par un voyant d'état pa- ssant du vert conti- nu au rouge conti- nu. Une sonnette d'alarme s'affiche également dans la fenêtre d'information. ALARME Une alarme avec un voyant d'état rouge indique un dysfonctionnement que la pompe à chaleur est incapable de régler. En tournant le bouton de commande et en appuyant sur OK vous pouvez afficher à l'écran le type d'alarme et procéder à sa réinitialisation. Vous pouvez également choisir de régler la pompe à chaleur sur mode aide. info/action Vous pouvez voir ici la signification de l'alarme et obtenir des astuces pour corriger le problème à l'ori- gine de celle-ci. réinitialisation de l'alarme Dans de nombreux cas, il suffit de sélectionner « réinitialisation de l'alarme » pour que la pompe à chaleur retrouve un fonctionnement normal. Si une lumière verte apparaît après la sélection de « réinitialisation de l'alarme », le problème a été réglé. Si une lumière rouge persiste et si un menu « Alarme » s'affiche à l'écran, cela signifie que le problème à l'ori- gine de l'alarme n'a pas été réglé. mode aide « mode aide » est un type de mode secours. Il signifie que la pompe à chaleur génère de la chaleur et/ou de l'eau chaude malgré un problème. Cela peut signifier que le compresseur de la pompe à chaleur ne fonctionne pas. Dans ce cas, l'appoint électrique produit de la chaleur et/ou de l'eau chaude. ATTENTION! Pour sélectionner mode aide, il faut choisir une action d'alarme dans le menu 5.1.4. ATTENTION! Sélectionner « mode aide » ne permet pas de corriger le problème à l'origine de l'alarme. Le voyant d'état continuera donc à être rouge. Si l'alarme ne se réinitialise pas, contactez votre instal- lateur pour des mesures correctives adaptées. REMARQUE! Le numéro de série du produit (14 chiffres) est requis pour l'entretien et l'assistance. Voir la section « Numéro de série ». Dépannage Dans la plupart des cas, F1355 détecte un dysfonction- nement (un dysfonctionnement peut entraîner des per- turbations du niveau de confort) et l'indique par le biais d'une alarme et d'instructions sur l'écran. REMARQUE! Toute intervention derrière les caches fixés par des vis peut uniquement être réalisée par ou sous le contrôle d'un électricien qualifié. 57Chapitre 5 | Problèmes d'inconfortNIBE F1355 5 Problèmes d'inconfortREMARQUE! Dans l'éventualité d'une manipulation visant à rectifier les dysfonctionnements qui demande- nt d'agir derrière les caches de protection, l'alimentation électrique doit être coupée au niveau du sectionneur. REMARQUE! Comme F1355 peut être raccordé à un grand nombre d'unités externes, celles-ci doivent être également contrôlées.

Commencez par vérifier les éléments suivants :

• Position du commutateur (SF1).

• Groupe et principaux fusibles du bâtiment.

• Le disjoncteur de fuite à la terre du bâtiment.

• Disjoncteur électrique pour F1355 (FC1).

• Moniteur de charge correctement réglé (si installé).

• Vanne de remplissage du ballon d'eau chaude fermée ou obstruée . – Ouvrez la vanne.

• Le robinet mélangeur (si installé) est trop faible. – Réglez le robinet mélangeur.

• Importante consommation d'eau chaude. – Attendez que l'eau ait été chauffée. Vous pouvez activer la fonction permettant d'augmenter tempo- rairement la production d'eau chaude (luxe tempo- raire) dans le menu 2.1.

• Température d'eau chaude insuffisante. – Accédez au menu 2.2 et sélectionnez un mode de confort supérieur.

• Priorité de fonctionnement de l'eau chaude trop faible ou absente. – Accédez au menu 4.9.1 et augmentez la durée pen- dant laquelle la production d'eau chaude doit être prioritaire. Notez que si la durée de la production d'eau chaude est augmentée, la durée de chauffage est réduite, ce qui peut entraîner des températures ambiantes inférieures/inégales.

• F1355 en mode de fonctionnement incorrect. – Accédez au menu 4.2. Si le mode « auto » est séle- ctionné, sélectionnez une valeur supérieure sur « arrêter chauffage add. » dans le menu 4.9.2. – Si le mode « manuel » est sélectionné, choisissez « supplément ».

• Le mode « Vacances » peut être activé à partir du menu 4.7. – Accédez au menu 4.7 et sélectionnez « Arrêt ».

TEMPÉRATURE AMBIANTE INSUFFISANTE

• Thermostats fermés dans plusieurs pièces. – Réglez les thermostats au maximum dans le plus de pièces possible. Réglez la température ambiante à partir du menu 1.1 pour éviter d'obstruer les ther- mostats.

• Loi d'eau inadaptée. – Accédez au menu 1.1 « température » et augmentez le décalage de la courbe de chauffage. Si la tempé- rature ambiante est basse par temps froid unique- ment, la pente de la courbe dans le menu 1.9.1 « courbe de chauffage » doit être remontée.

• Priorité de fonctionnement du mode chauffage trop faible ou absente. – Accédez au menu 4.9.1 et augmentez la durée pen- dant laquelle le chauffage doit être prioritaire. Notez que si la durée de chauffage est augmentée, la du- rée de production d'eau chaude est réduite, ce qui peut entraîner une diminution du volume d'eau chaude.

• F1355 en mode de fonctionnement incorrect. – Accédez au menu 4.2. Si le mode « auto » est séle- ctionné, sélectionnez une valeur supérieure sur « arrêter le chauffage » dans le menu 4.9.2. – Si le mode « manuel » est sélectionné, choisissez « chauffage ». Si cela ne suffit pas, sélectionnez « supplément ».

• Le mode « Vacances » peut être activé à partir du menu 4.7. – Accédez au menu 4.7 et sélectionnez « Arrêt ».

• Commutateur externe permettant de modifier le chauffage ambiant activé. – Vérifiez les commutateurs externes.

• Air dans le système de chauffage. – Purger le système de chauffage.

• Vannes du système d'émission fermées – Ouvrez les vannes.

TEMPÉRATURE AMBIANTE ÉLEVÉE

• Loi d'eau inadaptée. NIBE F1355Chapitre 5 | Problèmes d'inconfort58– Accédez au menu 1.1 (température) et réduisez le décalage de la courbe de chauffage. Si la tempéra- ture ambiante est élevée par temps froid uniqueme- nt, la pente de la courbe dans le menu 1.9.1 « courbe de chauffage » doit être abaissée.

• Commutateur externe permettant de modifier le chauffage ambiant activé. – Vérifiez les commutateurs externes.

• Loi d'eau mal réglée – Ajustez la loi d'eau dans le menu 1.9.1

• Valeur trop élevée réglée sur « dT au TEB » – Accédez au menu 5.1.14 (débit déf. système clim.) et réduisez la valeur de « dT au TEB ».

• Débit irrégulier dans les radiateurs. – Réglez la répartition du débit entre les radiateurs.

PRESSION SYSTÈME BASSE

• Quantité d'eau insuffisante dans le système de chauffage. – Remplissez le réseau de distribution avec de l'eau et recherchez les éventuelles fuites. Si votre instal- lation requiert fréquemment un remplissage, conta- ctez votre installateur.

LE COMPRESSEUR NE DÉMARRE PAS

• Il n'y a pas de demande en chauffage. – F1355 n'est ni en demande de chauffage ni en de- mande de production d'eau chaude sanitaire.

• Le fonctionnement du compresseur est bloqué par une sécurité sur une température. – Attendez que la température retrouve une valeur comprise dans la plage de fonctionnement de la pompe à chaleur.

• Le délai minimum avant que le compresseur démarre n'a pas encore été atteint. – Attendez au moins 30 minutes, puis vérifiez si le compresseur a démarré.

• Déclenchement de l'alarme. – Suivez les instructions affichées à l'écran.

GÊNE ACOUSTIQUE DANS LES RADIATEURS

• Thermostats fermés dans les pièces et loi d'eau mal réglée. – Réglez les thermostats au maximum dans le plus de pièces possible. Réglez la courbe de chauffage via le menu 1.1 pour éviter d'obstruer les thermo- stats.

• Vitesse de la pompe de circulation trop élevée. – Accédez au menu 5.1.11 (vit. pompe chauffage) et réduisez la vitesse de la pompe de circulation.

• Débit irrégulier dans les radiateurs. – Réglez la répartition du débit entre les radiateurs. 59Chapitre 5 | Problèmes d'inconfortNIBE F1355Liste d'alarmes ALARME Indique qu'une ou plusieurs alarmes sont actives

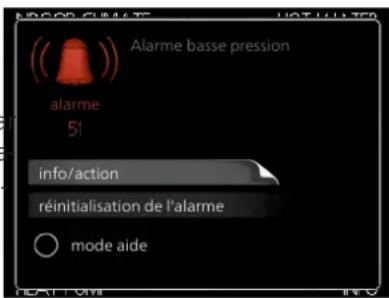

• Le voyant rouge sous l'écran s'allume.

• L'icône d'alarme est affichée à l'écran.

• Le relais d'alarme est activé sur la sortie AUX est sé- lectionnée pour ce menu.

• Réduction du confort selon la sélection effectuée dans le menu 5.1.4. S'il y a plusieurs alarmes, elles s'affichent l'une après l'autre dans l'ordre numérique. Naviguez entre les alarmes à l'aide du bouton OK. Réinitialisation de l'alarme

• L'alarme numéro 1 – 39 se réinitialise automatiqueme- nt lorsque la sonde a fonctionné pendant 60 secondes ou après une réinitialisation manuelle dans le menu.

• Alarme 54, réinitialisation manuelle du disjoncteur de protection du moteur et réinitialisation manuelle dans le menu.

• L'alarme 70 – 99 se réinitialise automatiquement lor- sque la communication est établie.

• Les alarmes 236 – 244, 253, 258 – 259 se réinitialisent automatiquement lorsque la sonde a fonctionné pen- dant 60 secondes ou après une réinitialisation ma- nuelle dans le menu.

• L'alarme 255 est automatiquement réinitialisée lorsque l'entrée se ferme de nouveau.

• Les autres alarmes sont réinitialisées manuellement dans le menu. Redémarrage de F1355 Dans bien des cas, les alarmes peuvent être corrigées en redémarrant complètement la pompe à chaleur.

Désactivez la F1355 à l'aide de l'interrupteur sur l'écran.

Coupez l'alimentation électrique vers la F1355 à l'aide du commutateur principal, par exemple.

Laissez la F1355 déconnectée pendant 3 minutes avant de rétablir l'alimentation.

Démarrez la F1355 à l'aide de l'interrupteur sur l'écran. REMARQUE! Les textes d'alarme à l'écran varient en fonc- tion du nombre de pompes à chaleur raccor- dées au système. Exemple : défaut sonde -EB1yy _EPxx _BT3, où « yy » est le nombre de pompe et « xx » le module du compresseur . REMARQUE! Les actions qui nécessitent des opérations derrière le cache avant sur la F1355 doivent toujours être effectuées par une personne ex- périmentée. Si nécessaire, contactez un tech- nicien/installateur. Cause possible/contrôleAction de la pompe à cha- leur. CauseTexte de l'alarme à l'écran

• Bris de sonde ou court- circuit de la sonde.

• Sonde défectueuse. La température d'eau de chauffage calculée est défi- nie sur la température d'eau de chauffage min. Aucune communication avec la sonde (sonde de température, extérieure). Déf sde BT11

• Bris de sonde ou court- circuit de la sonde.

• Sonde défectueuse. Compresseur bloqué durant le chargement d'eau chaude sanitaire. « Tempé- rature d'eau de chauffage max. du condenseur » est défini sur « retour max. ». Aucune communication avec la sonde (sonde de température, retour eau de chauffage). Déf sde BT33 NIBE F1355Chapitre 5 | Problèmes d'inconfort60Cause possible/contrôleAction de la pompe à cha- leur. CauseTexte de l'alarme à l'écran

• Bris de sonde ou court- circuit de la sonde.

• Sonde défectueuse. Le chargement d'eau chaude sanitaire est bloqué. Aucune communication avec la sonde (sonde de température, charge d'eau chaude). Déf sde BT66

• Bris de sonde ou court- circuit de la sonde.

• Sonde défectueuse. Compresseur bloqué.Aucune communication avec la sonde (sonde de température, sortie d'eau glycolée). Déf sde BT1111

• Bris de sonde ou court- circuit de la sonde.

• Sonde défectueuse. Compresseur bloqué.Aucune communication avec la sonde (sonde de température, alimentation du condenseur). Déf sde BT1212

• Bris de sonde ou court- circuit de la sonde.

• Sonde défectueuse. Compresseur bloqué.Aucune communication avec la sonde (sonde de température, décharge). Déf sonde refoule- ment BT14

• Bris de sonde ou court- circuit de la sonde.

• Arrête tous les ventila- teurs, ouvre QN40. Aucune communication avec la sonde (sonde de température, air neuf). Déf sonde : AZ2- BT23 sonde air ext.

• Bris de sonde ou court- circuit de la sonde.

• L'appoint supplémentaire est bloquée.

• Nouvelle valeur actuelle = BT71 + 10 K Aucune communication avec la sonde (sonde de température, départ eau de chauffage, externe). Err: BT2525

• Bris de sonde ou court- circuit de la sonde.

• Sonde défectueuse. Compresseur bloqué.Aucune communication avec la sonde (sonde, ba- sse pression). Déf cap :BP827

• Bris de sonde ou court- circuit de la sonde.

• Sonde défectueuse. Aucune action. Avec l'alarme 25, le chauffage est bloqué. Aucune communication avec la sonde (sonde de température, retour eau de chauffage, externe). Déf cap :BT7128

• Bris de sonde ou court- circuit de la sonde.

• Sonde défectueuse. Compresseur bloqué.Aucune communication avec la sonde (sonde de température, compresseur). Df sde BT2929

• Bris de sonde ou court- circuit de la sonde.

• Sonde défectueuse. L'accessoire solaire est bloqué. Aucune communication avec la sonde (sonde de température, panneau so- laire). Déf: BT5333

• Bris de sonde ou court- circuit de la sonde.

• Sonde défectueuse. L'accessoire solaire est bloqué. Aucune communication avec la sonde (sonde de température, serpentin so- laire). Déf: BT5434

• Bris de sonde ou court- circuit de la sonde.

• Sonde défectueuse. La dérivation se ferme. Le brûleur s'arrête. Aucune communication avec la sonde (sonde de température, chaudière). Df : BT5235 61Chapitre 5 | Problèmes d'inconfortNIBE F1355Cause possible/contrôleAction de la pompe à cha- leur. CauseTexte de l'alarme à l'écran

• Bris de sonde ou court- circuit de la sonde.

• Sonde défectueuse. Contrôle la sonde de retour (EP21-BT3). Aucune communication avec la sonde (sonde de température, départ eau de chauffage, système de chauffage 2). Df : EP21 BT236

• Bris de sonde ou court- circuit de la sonde.

• Sonde défectueuse. Contrôle la sonde de retour (EP22-BT3). Aucune communication avec la sonde (sonde de température, départ eau de chauffage, système de chauffage 3). Df : EP22 BT237

• Bris de sonde ou court- circuit de la sonde.

• Sonde défectueuse. Contrôle la sonde de retour (EP23-BT3). Aucune communication avec la sonde (sonde de température, départ eau de chauffage, système de chauffage 4). Df : EP23 BT238

• Bris de sonde ou court- circuit de la sonde.

• Sonde défectueuse. Le rafraîchissement est bloqué. La dérivation de ra- fraîchissement se ferme. Aucune communication avec la sonde (sonde de température, circuit de dé- part de rafraîchissement). Err: EQ1-BT6439 Rotation de phase incorre- ct. Compresseur bloqué.La phase du compresseur mentionnée est en dessous de 160 V depuis 30 mi- nutes. Phs comp. 1-340-42 L'ordre des phases de l'ali- mentation électrique entra- nte est erroné. Compresseur bloqué.Les phases sont connec- tées dans le mauvais ordre. Séq ph inc43

• Carte démarrage progres- sif défectueuse . Compresseur bloqué.Les fusibles sur la carte de démarrage progressif sont défectueux (valable pour 43 kW). Surch. démar prog

Séquence de phases incor- recte ou phase manquante. Compresseur bloqué.La communication avec la carte de démarrage progre- ssif est interrompue en co- ntinu depuis 30 minutes. Déf. phase (sé- quence de phases incorrecte ou phase manqua- nte).

Circulation insuffisante de l'eau glycolée. Compresseur bloqué.Pressostat basse pression est en dessous de la valeur de coupure. Alarme BP51

• Vérifiez le circulateur eau glycolée.

• Vérifiez que l'eau glycolée a été purgée.

• Vérifiez la concentration d'eau glycolée. Manque fluide frigorigène ou autre défaillance dans le circuit de frigorifique.

• Contactez un frigoriste agréé. NIBE F1355Chapitre 5 | Problèmes d'inconfort62Cause possible/contrôleAction de la pompe à cha- leur. CauseTexte de l'alarme à l'écran

d'alarme Débit insuffisant.Aucune (géré par le maté- riel). Le limiteur de température s'est déployé et est « ou- vert » depuis plus de 30 secondes. Alarme du limi- teur de tempéra- ture

• Vérifiez que le fluide calo- porteur a été purgé.

• Vérifiez la pression dans le système de fluide calo- porteur. Fuite dans le circuit d'eau glycolée. Le compresseur et le circu- lateur eau glycolée sont bloqués. Pressostat d'eau glycolée s'est déclenché. Niv capt53

• Rotation de phase incorre- ct.

• Compresseur défectueux. Compresseur bloqué.Le disjoncteur de protection du moteur s'est déclenché. Alarme PM54 Compresseur défectueux.Compresseur bloqué.Le compresseur a été arrê- té à 3 reprises en 240 mi- nutes, car le gaz chaud dé- passait 135 °C. Al. refoul.55 Numéro de série saisi incor- rect. Les compresseurs se sont arrêtés et le relais est désa- ctivé. Le numéro de série de la pompe à chaleur n'existe pas. N° de série erro-

Logiciel installé incorrect.Les compresseurs se sont arrêtés et le relais est désa- ctivé. Le logiciel de la pompe à chaleur et les numéros de série ne correspondent pas. Logiciel erroné57 Circulation insuffisante da- ns la partie eau glycolée ou eau de chauffage. Compresseur bloqué.Le pressostat haute ou ba- sse pression s'est déclen- ché. Alarme interrup press°

Circulation insuffisante de l'eau glycolée. Compresseur bloqué.La température de l'eau glycolée sortante (BT11) chute en deçà de la tempé- rature minimale définie, et l'alarme est sélectionnée pour être permanente. T°capt bas60

• Vérifiez le circulateur eau glycolée.

• Vérifiez que l'eau glycolée a été purgée.

• Vérifiez la concentration d'eau glycolée. Câbles de communication défectueux. Blocage du compresseur concerné. Si la pompe à chaleur est le maître, l'ali- mentation calculée est défi- nie sur la valeur min. La communication avec la carte d'entrée (AA3) est in- terrompue. Déf. communica- tion avec entrée PCA.

Câbles de communication défectueux. Compresseur bloqué.La communication avec la carte d'entrée (AA2 ou AA26) est interrompue. Déf com base71 Câbles de communication défectueux. Compresseur bloqué.La communication avec la carte de démarrage progre- ssif (AA10) est interrom- pue. Déf. com. CM72 63Chapitre 5 | Problèmes d'inconfortNIBE F1355Cause possible/contrôleAction de la pompe à cha- leur. CauseTexte de l'alarme à l'écran

• Câbles de communication défectueux.

• L'accessoire est activé à l'écran même s'il n'est pas raccordé avec le câble de communication.

• Câble de communication mal raccordé.

• Commutateur DIP mal réglé.

• Aucune alimentation élec- trique vers la carte auxi- liaire. L'accessoire est indispo- nible. La communication avec la carte accessoire est cou- pée. Err.com. acc.73-

Câbles de communication défectueux. L'unité d'ambiance est blo- quée. La communication avec l'unité d'ambiance est cou- pée. Err.com. RMU96-

Vérifiez les câbles de com- munication. Compresseur bloqué.La communication avec l'inverter est interrompue. Déf. communica- tion avec inverter

L'accessoire sélectionné n'est pas installé. L'accessoire est indispo- nible. La communication avec la platine auxiliaire a été inter- rompue pendant 15 seco- ndes. Err. com. perm. du système de chauffage 5-8

Vérifiez le bac de récupéra- tion des condensats et le collecteur d'eau. L'accessoire est indispo- nible. Accessoire ERS bloqué par l'indicateur de niveau. Indic. niv. ERS146-

Vérifiez les câbles de com- munication. L'accessoire est indispo- nible. Aucune communication avec EME 20 3 fois de suite. Défaut de com- munication avec EME20

• Câbles de communication défectueux.

• Commutateur DIP mal réglé. L'accessoire est indispo- nible. La communication avec l'unité d'ambiance a été in- terrompue pendant 15 se- condes. Err. com. perm. « Confort ECS »

• Câbles de communication défectueux.

• Commutateur DIP mal réglé. L'accessoire est indispo- nible. La communication avec la platine auxiliaire a été inter- rompue pendant 15 seco- ndes. Err. com. perm. « Accessoire »

Câbles de communication défectueux. Compresseur bloqué dans l'esclave. La communication avec l'esclave est coupée. Err. comm. ppe à chal. escl.1-8

• Bris de sonde ou court- circuit de la sonde.

• Sonde défectueuse. Le robinet mélangeur est fermé et seule l'eau froide est autorisée. Aucune communication avec la sonde (sonde de température, eau chaude, circuit de départ). Df : QZ1-BT70253

• Câbles de communication défectueux.

• Commutateur DIP mal réglé. L'accessoire est indispo- nible. La communication avec la platine auxiliaire a été inter- rompue pendant 15 seco- ndes. Err. com. perm. « ACS45 »

NIBE F1355Chapitre 5 | Problèmes d'inconfort64Cause possible/contrôleAction de la pompe à cha- leur. CauseTexte de l'alarme à l'écran

• Bris de sonde ou court- circuit de la sonde.

• Sonde défectueuse. Compresseur concerné bloqué. La communication avec la sonde a été interrompue pendant plus de 60 seco- ndes (sonde de tempéra- ture, refroidissement, eau glycolée). Défaut de la so- nde EQ1 - BT57

• Bris de sonde ou court- circuit de la sonde.

• Sonde défectueuse. Commandes sur BT50.La communication avec la sonde a été interrompue pendant plus de 60 seco- ndes (sonde de tempéra- ture, refroidissement, éva- cuation de chaleur départ chauffage). Défaut de la so- nde EQ1 - BT75

Vérifiez la sonde et ses co- nnexions. Aucune action.Aucune communication avec la sonde (sonde rafraî- chissement/chauffage). Déf cap: BT74292

• Câbles de communication défectueux.

• Commutateur DIP mal réglé. L'accessoire est indispo- nible. Défaut de communication avec la carte d'accessoires. Df. com. ac.297 Câbles de communication défectueux. Compresseur esclave blo- qué. La communication avec l'esclave a été interrompue pendant 15 secondes. Erreur de com. perm. « Es- clave » 1-8

Vérifiez la sonde et ses co- nnexions. Les degrés-minutes de ra- fraîchissement sont définis sur 0. Aucune communication avec la sonde (sonde de température, rafraîchisse- ment circuit de départ ex- terne). D. capt : EQ1- BT25

Câbles de communication défectueux. Définissez le niveau de re- froidissement calculé mini- mum sur 18 °C. La communication avec BM1 a été interrompue pe- ndant 15 secondes. Err. com. perm. BM1

• Bris de sonde ou court- circuit de la sonde.

• Sonde défectueuse. Le signal de la sonde est remplacé par EPXX-BT3- 10K durant le contrôle de dérivation. L'entrée de la sonde reçoit une valeur déraisonnable- ment élevée ou basse pen- dant plus de 2 secondes. Déf. sonde EPXX- BT2

Câbles de communication défectueux. Aucune.La communication avec la platine auxiliaire OPT a été interrompue pendant 60 secondes. Err. com. acces- soire PCA

Vérifiez la chaudière à gaz.Aucune.Alarme du GBM (OPT).Alarme GBM358 Cette alarme est générée par la chaudière gaz. Câbles de communication défectueux. L'accessoire est indispo- nible. La communication avec la piscine 2 a été interrompue pendant 15 secondes. Erreur de com. perm. « Piscine 2 »

65Chapitre 5 | Problèmes d'inconfortNIBE F1355Cause possible/contrôleAction de la pompe à cha- leur. CauseTexte de l'alarme à l'écran

d'alarme Les fusibles principaux et du groupe, ainsi que leurs connexions de câbles. Compresseur bloqué.Une alarme de communica- tion s'est déclenchée à 3 reprises en 2 heures ou est active en continu depuis 1 heure. Déf. communica- tion avec inverter

Les fusibles principaux et du groupe, ainsi que leurs connexions de câbles. Compresseur bloqué.Une alarme sur l'entrée ex- terne de l'inverter s'est dé- clenchée à 3 reprises en 2 heures ou est active en continu depuis 1 heure. Alarme inverter type II

Les fusibles principaux et du groupe, ainsi que leurs connexions de câbles. Compresseur bloqué.La synchronisation a échoué à 3 reprises en 2 heures ou échoue de fa- çon continue depuis 1 heure. Arrêt sécurité, in- verter

• Effectuez un redémarrage complet de la pompe à chaleur. Voir la page 60. Les fusibles principaux et du groupe, ainsi que leurs connexions de câbles. Compresseur bloqué.La synchronisation a échoué à 3 reprises en 2 heures ou échoue de fa- çon continue depuis 1 heure. Arrêt sécurité, in- verter

Les fusibles principaux et du groupe, ainsi que leurs connexions de câbles. Compresseur bloqué.Une surtension continue est enregistrée par l'inver- ter depuis 1 heure. Alarme inverter type I

Les fusibles principaux et du groupe, ainsi que leurs connexions de câbles. Compresseur bloqué.Une sous-tension continue est enregistrée par l'inver- ter depuis 1 heure. Alarme inverter type I

Les fusibles principaux et du groupe, ainsi que leurs connexions de câbles. Compresseur bloqué.Une phase du compresseur vers l'inverter est interrom- pue depuis 1 heure. Alarme inverter type I

Les fusibles principaux et du groupe, ainsi que leurs connexions de câbles. Compresseur bloqué.Une perturbation du réseau s'est produite à 3 reprises en 2 heures ou le réseau est continuellement pertur- bé depuis 1 heure. Perturbation ré- seau électrique

• Effectuez un redémarrage complet de la pompe à chaleur. Voir la page 60.

• Circulation insuffisante dans le circuit d'eau de chauffage. – Purgez la pompe à cha- leur et le système de chauffage. – Vérifiez que le filtre à particules n'est pas ob- strué. – Ouvrez l'un des thermo- stats de radiateur/du chauffage par le sol.

• Montage de l'inverter. Compresseur bloqué.L'inverter a atteint la tempé- rature de service maximale en raison de 3 refroidisse- ments insuffisants en 2 heures ou d'un refroidis- sement insuffisant continu depuis 1 heure. Arrêt sécurité te- mp. Inv. atteint

NIBE F1355Chapitre 5 | Problèmes d'inconfort66Cause possible/contrôleAction de la pompe à cha- leur. CauseTexte de l'alarme à l'écran

d'alarme Les fusibles principaux et du groupe, ainsi que leurs connexions de câbles. Compresseur bloqué.L'entrée de courant max. a été temporairement trop élevée à 3 reprises en 2 heures ou est continuel- lement trop élevée depuis 1 heure. Alarme inverter type II

• Circulation insuffisante dans le circuit d'eau de chauffage. – Purgez la pompe à cha- leur et le système de chauffage. – Vérifiez que le filtre à particules n'est pas ob- strué. – Ouvrez l'un des thermo- stats de radiateur/du chauffage par le sol.

• Montage de l'inverter. Compresseur bloqué.L'inverter a temporairement atteint la température de service maximale en raison de 3 refroidissements insuf- fisants en 2 heures ou d'un refroidissement insuffisant continu depuis 1 heure. Arrêt sécurité te- mp. Inv. atteint

Les fusibles principaux et du groupe, ainsi que leurs connexions de câbles. Compresseur bloqué.Une défaillance temporaire de l'inverter s'est déclen- chée à 3 reprises en 2 heures ou est active en continu depuis 1 heure. Protection inver- ter

• Effectuez un redémarrage complet de la pompe à chaleur. Voir la page 60.

• Les fusibles principaux et du groupe, ainsi que leurs connexions de câbles.

• Câblage du compresseur à l'inverter. Compresseur bloqué.Une phase a été interrom- pue à 3 reprises en 2 heures ou est interrom- pue en continu depuis 1 heure. Échec de phase447

• Les fusibles principaux et du groupe, ainsi que leurs connexions de câbles.

• Câblage du compresseur.

• Compresseur. Compresseur bloqué.Le compresseur a temporai- rement fonctionné à une vitesse inférieure au mini- mum autorisé à 3 reprises en 2 heures ou fonctionne continuellement à une vite- sse inférieure au minimum autorisé depuis 1 heure. Échec démarr. comp.

• Les fusibles principaux et du groupe, ainsi que leurs connexions de câbles.

• Câblage du compresseur.

• Compresseur. Compresseur bloqué.Le courant de sortie vers le compresseur a été tempo- rairement trop élevé à 3 re- prises en 2 heures ou est continuellement trop élevé depuis 1 heure. Charge haute cpr453

• Les fusibles principaux et du groupe, ainsi que leurs connexions de câbles.

• Câblage du compresseur.

• Compresseur. Compresseur bloqué.Le facteur de charge vers le compresseur a été trop élevé à 3 reprises en 2 heures ou est continuel- lement trop élevé depuis 1 heure. Fact charge haut cpr

67Chapitre 5 | Problèmes d'inconfortNIBE F1355Cause possible/contrôleAction de la pompe à cha- leur. CauseTexte de l'alarme à l'écran

d'alarme Circulation insuffisante da- ns le circuit d'eau de chauffage. Compresseur bloqué.Le fonctionnement de l'in- verter a été limité par la protection de température pendant une période prolo- ngée. surchauffe inv.483

• Purgez la pompe à cha- leur et le système de chauffage.

• Vérifiez que le filtre à par- ticules n'est pas obstrué.

• Ouvrez l'un des thermo- stats de radiateur/du chauffage par le sol. Montage de l'inverter.

• Vérifiez le message d'er- reur de l'inverter dans le menu 3.1 - infos d'entre- tien.

• Vérifiez l'inverter de NIBE PV. Aucune action.L'inverter de NIBE PV af- fiche un message d'erreur. L'inverter affiche un message.

Vérifiez la connexion des panneaux/de l'inverter de PV. Aucune action.L'inverter de NIBE PV pré- sente un défaut de terre. L'inverter prése- nte un défaut de terre.

Vérifiez les disjoncteurs et la tension secteur vers l'in- verter. Aucune action.Alimentation secteur hors plage de fonctionnement de l'inverter pendant une période prolongée. Tension secteur hors plage fonc. inv.

Vérifiez l'inverter de NIBE PV. Aucune action.Tension DC inverter élevée.Tension Inverter élevée.

Vérifiez les câbles de com- munication et leurs co- nnexions vers l'inverter. Aucune action.Aucune communication avec l'inverter depuis cinq jours. Com. inverter511 Vérifiez la sonde et ses co- nnexions. Si HTS 2 est sélectionné comme accessoire de régu- lation pour le rafraîchisse- ment, la température de départ calculée est définie sur 18 °C. Aucune communication avec l'accessoire HTS 2. Df comm. acc. PCA HTS 2

Vérifiez la sonde et ses co- nnexions. Si HTS 3 est sélectionné comme accessoire de régu- lation pour le rafraîchisse- ment, la température de départ calculée est définie sur 18 °C. Aucune communication avec l'accessoire HTS 3. Df comm. acc. PCA HTS 3

Vérifiez la sonde et ses co- nnexions. Si HTS 4 est sélectionné comme accessoire de régu- lation pour le rafraîchisse- ment, la température de départ calculée est définie sur 18 °C. Aucune communication avec l'accessoire HTS 4. Df comm. acc. PCA HTS 4

NIBE F1355Chapitre 5 | Problèmes d'inconfort68MESSAGES D'INFORMATION En cas de message d'information, le voyant vert s'allume sur la façade et un symbole représentant un technicien s'affiche dans la fenêtre d'information jusqu'à la réinitialisation du message. Tous les messages d'information sont réinitialisés automatiquement si le problème qui en est à l'origine a été résolu. Ces messages ne sont pas consignés dans le journal d'alarmes. Cause possible/co- ntrôle Réinitialisation auto- matique lorsque Action de la pompe à chaleur. CauseTexte à l'écranNum.

• Sonde non conne- ctée.

• Circuit ouvert ou sonde défaillante. Lorsque la sonde a fonctionné en conti- nu pendant 60 seco- ndes. L'écran de BT7 est remplacé par « --- ». L'entrée de la sonde reçoit une valeur déraisonnablement élevée ou basse pe- ndant plus de 2 se- condes et elle est connectée au VPB. Déf sde BT7107

• Sonde non conne- ctée.

• Circuit ouvert ou sonde défaillante. Lorsque la sonde a fonctionné en conti- nu pendant 60 seco- ndes. QN38 se ferme.L'entrée de la sonde reçoit une valeur déraisonnablement élevée ou basse pe- ndant plus de 2 se- condes. Df sde : AZ30- BT23 air ex

• Raccordements de câbles La phase revient.Compresseur blo- qué. La phase 1 vers le compresseur a été brièvement abse- nte. Phase compr.1-3 manquante

Vérifier les disjonc- teurs. La communication est restaurée. Si- non, passage à une alarme permanente,

Compresseur blo- qué. Une inversion de phase ou une phase manquante. Déf. phase (sé- quence de phases incorrecte ou phase manqua- nte).

Vérifiez le débit.Lorsque le presso- stat HP se réinitia- lise. Compresseur blo- qué. Le pressostat haute pression s'est décle- nché une fois sur une période de 150 minutes. Alarme HP tempo- raire

• Sonde non conne- ctée.

• Circuit ouvert ou sonde défaillante. Lorsque la sonde a fonctionné en conti- nu pendant 60 seco- ndes. La pompe de la pis- cine s'arrête. Défaillant pendant plus de 5 seco- ndes. Df sde : CL11- BT51 sonde de t°. pisc

• Sonde non conne- ctée.

• Circuit ouvert ou sonde défaillante. Lorsque la sonde a fonctionné en conti- nu pendant 60 s. La pompe de la pis- cine s'arrête. Défaillant pendant plus de 5 seco- ndes. Df sde : sonde de température pis- cine CL12-BT51.

Lorsque BT14 < 90 °C. Aucune.La température dé- passe la tempéra- ture de gaz chaud maximale autorisée pour le produit. Température de gaz chaud élevée

69Chapitre 5 | Problèmes d'inconfortNIBE F1355Cause possible/co- ntrôle Réinitialisation auto- matique lorsque Action de la pompe à chaleur. CauseTexte à l'écranNum. Paramètres incorre- cts. La température de l'eau glycolée a augmenté de 1 °C au niveau de l'en- trée d'eau glycolée pendant une tenta- tive de démarrage. Compresseur blo- qué. La sortie d'eau gly- colée a atteint la te- mpérature min. défi- nie. T°capt bas160 Paramètres incorre- cts. La température de l'eau glycolée a dimi- nué de 1 °C au ni- veau de l'entrée d'eau glycolée pen- dant une tentative de démarrage. Compresseur blo- qué. La sortie d'eau gly- colée a atteint la te- mpérature max. dé- finie. Ret. capt. él.161 Paramètres incorre- cts. La température de l'eau de chauffage a diminué de 2 °C au niveau de l'entrée d'eau de chauffage pendant une tenta- tive de démarrage. Compresseur blo- qué. La sortie d'eau gly- colée a atteint la te- mpérature max. au- torisée. Sort. cond. él.162 Paramètres incorre- cts. La température de l'eau de chauffage a diminué de 2 °C au niveau de l'entrée d'eau de chauffage pendant une tenta- tive de démarrage. Compresseur blo- qué. L'entrée du conden- seur a atteint la tem- pérature max. autori- sée. Ent. cond. él.163 Vérifiez la pression de la chaudière. Se réinitialise lor- sque l'entrée de l'alarme est restée fermée pendant plus de 5 secondes. Aucune.L'entrée AUX « Pre- ssostat pour circuit de distribution » est déconnectée penda- nt plus de 5 seco- ndes. Press. basse, circ. distrib. Ba- sse pression ex- terne circuit de distribution. Veuillez vérifier la pression du sys- tème et l'augmen- ter si nécessaire.

Vérifiez les câbles de communication et leurs connexions. La communication a repris. À titre d'information uniquement. Une défaillance de communication s'est produite avec la carte d'entrée AA3. Déf com ent170 Vérifiez les câbles de communication et leurs connexions. La communication a repris. À titre d'information uniquement. Une défaillance de communication s'est produite avec la platine de base AA2 ou AA26. Déf com base171 NIBE F1355Chapitre 5 | Problèmes d'inconfort70Cause possible/co- ntrôle Réinitialisation auto- matique lorsque Action de la pompe à chaleur. CauseTexte à l'écranNum. Vérifiez les câbles de communication et leurs connexions. La communication a repris. À titre d'information uniquement. Une défaillance de communication s'est produite avec la carte de démar- rage progressif AA10. Déf. com. CM172

• Câbles de commu- nication défec- tueux.

• L'accessoire est activé à l'écran même s'il n'est pas raccordé avec le câble de com- munication.

• Câble de commu- nication mal rac- cordé.

• Commutateur DIP mal réglé.

• Aucune alimenta- tion électrique vers la carte auxi- liaire. La communication a repris. L'accessoire est indi- sponible. Une défaillance de communication s'est produite avec la carte accessoire. Err.com. acc.173-

Paramètres incorre- cts. La température exté- rieure dépasse +3 °C, ou le chauf- fage est autorisé. Le chauffage est autorisé et la tempé- rature d'eau de chauffage calculée est définie sur la te- mpérature d'eau de chauffage minimale.

• La température extérieure est infé- rieure à +3 °C alors que le chauf- fage est bloqué.

• La température extérieure est infé- rieure à +3 °C lor- sque le compres- seur est bloqué par l'alarme et l'appoint n'est pas autorisé.

• La sonde de tem- pérature, exté- rieure (BT1) est manquante. Antigel180 Paramètres incorre- cts. Des informations sont affichées à l'écran. À titre d'information uniquement. L'augmentation pé- riodique d'eau chaude n'a pas attei- nt la température d'arrêt en l'espace de 5 heures. Problèmes d'aug- mentation pério- dique

71Chapitre 5 | Problèmes d'inconfortNIBE F1355Cause possible/co- ntrôle Réinitialisation auto- matique lorsque Action de la pompe à chaleur. CauseTexte à l'écranNum. La consommation énergétique a été réduite en deçà de la taille de fusible définie dans le me- nu 5.1.12. La pompe à chaleur déconnecte les étapes électriques pour l'appoint élec- trique supplémen- taire étape par étape. La consommation énergétique mesu- rée dépasse la taille de fusible qui a été spécifiée dans le menu 5.1.12. Contrôleur de charge activé

Dégivrage en cours.Dégivrage en cours

À titre d'information uniquement. L'intervalle de te- mps défini dans le menu 5.3.1 a expiré. Al. filtre184

• Câbles de commu- nication défec- tueux.

• Commutateur DIP mal réglé. La communication a repris. L'accessoire est indi- sponible. Une défaillance de communication s'est produite avec la carte accessoire. Err.com. acc.188-

À titre d'information uniquement. Défaut de communi- cation avec l'inver- ter. Défaut comm. avec inverter

• Câbles de commu- nication défec- tueux.

• Commutateur DIP mal réglé. La communication a repris. À titre d'information uniquement. Trois défauts de co- mmunication se so- nt produits successi- vement. Déf.com. acces- soire PCA

S'est arrêté en même temps que le chauffage du com- presseur/du carter. Compresseur blo- qué. Préchauffage du co- mpresseur. Préch. compr. en cours

Vérifiez la connexion à Internet. Peut influer sur les priorités de l'installa- tion. Le tarif au comptant actuel n'est pas dis- ponible. SPA non mis à jour

• Bris de sonde ou court-circuit de la sonde.

• Sonde défec- tueuse. Calcul de DM de re- froidissement effec- tué avec EQ1-BT25 défini sur 0. L'entrée de la sonde reçoit une valeur déraisonnablement élevée ou basse pe- ndant plus de 2 se- condes. Déf: EQ1-BT25323

• Système de chauffage sous-di- mensionné.

• Loi d'eau mal ré- glée.

• Appoint de chauf- fage mal raccordé. Se réinitialise auto- matiquement lor- sque la température tombe en-dessous de 70 °C. Le chauffage est bloqué. Température maxi- male dans la pompe à chaleur dépassée. T° sort. élev.333 NIBE F1355Chapitre 5 | Problèmes d'inconfort72Cause possible/co- ntrôle Réinitialisation auto- matique lorsque Action de la pompe à chaleur. CauseTexte à l'écranNum.

• Système de chauffage sous-di- mensionné.

• Loi d'eau mal ré- glée.

• Appoint de chauf- fage mal raccordé. Se réinitialise auto- matiquement lor- sque la température tombe en-dessous de 60 °C. Le chauffage est bloqué. Température maxi- male dans la pompe à chaleur dépassée. BT3 supérieure à 65 °C en mode chauffage T° entr. élev.334

• Bris de sonde ou court-circuit de la sonde.

• Sonde défec- tueuse. Se réinitialise auto- matiquement lor- sque la sonde a fon- ctionné en continu pendant 60 seco- ndes. L'entrée de la sonde reçoit une valeur déraisonnablement élevée ou basse pe- ndant plus de 2 se- condes lorsque la sonde est activée. Défaut sur la so- nde d'ambiance BT50.

Manuel.Passez de la vitesse auto à la vitesse manuelle de la po- mpe à eau glycolée. Delta BT10- BT11>|2K| après ca- librage. Echec du cali- brage de la sonde

Manuel.Passez de la vitesse auto à la vitesse manuelle de la po- mpe. Delta BT3- BT12>|2K| après ca- librage. Echec du cali- brage de la sonde

• Bris de sonde ou court-circuit de la sonde.

• Sonde défec- tueuse. Se réinitialise auto- matiquement lor- sque la sonde a fon- ctionné en continu pendant 60 seco- ndes. L'entrée de la sonde reçoit une valeur déraisonnablement élevée ou basse pe- ndant plus de 2 se- condes. Déf. sonde : EPxx-BT3 sde ret.

• Bris de sonde ou court-circuit de la sonde.

• Sonde défec- tueuse. Se réinitialise auto- matiquement lor- sque la sonde a fon- ctionné en continu pendant 60 seco- ndes. Aucune.L'entrée de la sonde reçoit une valeur déraisonnablement élevée ou basse pe- ndant plus de 2 se- condes. Déf. sonde : EP12-BT57/BT58

Se réinitialise auto- matiquement lor- sque la température augmente au-delà de sa valeur limite +2 °C. Bloque le fonction- nement. Sonde eau souter- raine BT58 infé- rieure à la limite. Risque de gel EP12-BT58

Les fusibles princi- paux et du groupe, ainsi que leurs co- nnexions de câbles. Se réinitialise auto- matiquement 60 secondes après correction de l'alarme. Le compresseur est arrêté. Une alarme de com- munication tempo- raire s'est déclen- chée. Déf. com. temp. inverter

73Chapitre 5 | Problèmes d'inconfortNIBE F1355Cause possible/co- ntrôle Réinitialisation auto- matique lorsque Action de la pompe à chaleur. CauseTexte à l'écranNum. Les fusibles princi- paux et du groupe, ainsi que leurs co- nnexions de câbles. Se réinitialise auto- matiquement 60 secondes après correction de l'alarme. Le compresseur est arrêté. Une alarme tempo- raire s'est produite au niveau de l'en- trée externe de l'in- verter. Alarme inverter type II

Les fusibles princi- paux et du groupe, ainsi que leurs co- nnexions de câbles. Se réinitialise auto- matiquement 30 minutes après correction de l'alarme. Le compresseur est arrêté. Un défaut de syn- chronisation tempo- raire s'est produit dans l'inverter. Arrêt sécurité te- mp. inverter

• Effectuez un redé- marrage complet de la pompe à chaleur. Voir la page 60. Les fusibles princi- paux et du groupe, ainsi que leurs co- nnexions de câbles. Se réinitialise auto- matiquement 60 secondes après correction de l'alarme. Le compresseur est arrêté. Un défaut de syn- chronisation tempo- raire s'est produit dans l'inverter. Arrêt sécurité te- mp. inverter

• Effectuez un redé- marrage complet de la pompe à chaleur. Voir la page 60. Les fusibles princi- paux et du groupe, ainsi que leurs co- nnexions de câbles. Se réinitialise auto- matiquement 60 secondes après correction de l'alarme. Le compresseur est arrêté. Une surtension tem- poraire est enregis- trée par l'inverter. Tension sect. te- mp. élevée

Les fusibles princi- paux et du groupe, ainsi que leurs co- nnexions de câbles. Se réinitialise auto- matiquement 60 secondes après correction de l'alarme. Le compresseur est arrêté. Une sous-tension temporaire est enre- gistrée par l'inver- ter. Alarme inverter type I

Les fusibles princi- paux et du groupe, ainsi que leurs co- nnexions de câbles. Se réinitialise auto- matiquement 60 secondes après correction de l'alarme. Le compresseur est arrêté. L'absence d'une phase de compres- seur a été enregis- trée par l'inverter. Alarme inverter type I

Les fusibles princi- paux et du groupe, ainsi que leurs co- nnexions de câbles. Se réinitialise auto- matiquement 60 secondes après correction de l'alarme. Le compresseur est arrêté. Une perturbation te- mporaire du réseau a été enregistrée par l'inverter. Pert. réseau. te- mp.

• Effectuez un redé- marrage complet de la pompe à chaleur. Voir la page 60. NIBE F1355Chapitre 5 | Problèmes d'inconfort74Cause possible/co- ntrôle Réinitialisation auto- matique lorsque Action de la pompe à chaleur. CauseTexte à l'écranNum. Circulation insuffisa- nte dans le circuit d'eau de chauffage. Se réinitialise auto- matiquement 60 secondes après correction de l'alarme. Le compresseur est arrêté. L'inverter a tempo- rairement atteint la température de ser- vice maximale en raison d'un refroidis- sement insuffisant. Arrêt sécurité te- mp. Inv. atteint

• Purgez la pompe à chaleur et le sys- tème de chauf- fage.

• Vérifiez que le filtre à particules n'est pas obstrué.

• Ouvrez l'un des thermostats de radiateur/du chauffage par le sol. Les fusibles princi- paux et du groupe, ainsi que leurs co- nnexions de câbles. Se réinitialise auto- matiquement 60 secondes après correction de l'alarme. Le compresseur est arrêté. L'entrée de courant max était temporai- rement trop élevée. Alarme inverter type II

Circulation insuffisa- nte dans le circuit d'eau de chauffage. Se réinitialise auto- matiquement 60 secondes après correction de l'alarme. Le compresseur est arrêté. L'inverter a tempo- rairement atteint la température de ser- vice maximale en raison d'un refroidis- sement insuffisant. Arrêt sécurité te- mp. Inv. atteint

• Purgez la pompe à chaleur et le sys- tème de chauf- fage.

• Vérifiez que le filtre à particules n'est pas obstrué.

• Ouvrez l'un des thermostats de radiateur/du chauffage par le sol. Les fusibles princi- paux et du groupe, ainsi que leurs co- nnexions de câbles. Se réinitialise auto- matiquement 60 secondes après correction de l'alarme. Le compresseur est arrêté. Un défaut interne temporaire s'est produit dans l'inver- ter. Protection inver- ter temp.

• Effectuez un redé- marrage complet de la pompe à chaleur. Voir la page 60. Les fusibles princi- paux et du groupe, ainsi que leurs co- nnexions de câbles. Se réinitialise auto- matiquement 60 secondes après correction de l'alarme. Le compresseur est arrêté. L'absence d'une phase de compres- seur a été enregis- trée par l'inverter. Chute temp. phase

75Chapitre 5 | Problèmes d'inconfortNIBE F1355Cause possible/co- ntrôle Réinitialisation auto- matique lorsque Action de la pompe à chaleur. CauseTexte à l'écranNum. Les fusibles princi- paux et du groupe, ainsi que leurs co- nnexions de câbles. Se réinitialise auto- matiquement 60 secondes après correction de l'alarme. Le compresseur est arrêté. Le compresseur a temporairement fon- ctionné à une vite- sse inférieure au minimum autorisé. Échec démarr. comp.

Les fusibles princi- paux et du groupe, ainsi que leurs co- nnexions de câbles. Se réinitialise auto- matiquement 60 secondes après correction de l'alarme. Le compresseur est arrêté. Le courant vers le compresseur a été temporairement trop élevé. Charge haute cpr452 Les fusibles princi- paux et du groupe, ainsi que leurs co- nnexions de câbles. Se réinitialise auto- matiquement 60 secondes après correction de l'alarme. Le compresseur est arrêté. Le facteur de charge vers le com- presseur a été tem- porairement trop élevé. Fact charge te- mp. haut cpr

Circulation insuffisa- nte dans le circuit d'eau de chauffage. Se réinitialise auto- matiquement lor- sque l'inverter attei- nt la valeur de son point de consigne. Aucune.La section de statut de l'inverter pour le ralentissement est restée active penda- nt 10 minutes. Le fonctionneme- nt de l'inverter est limité en rai- son des conditio- ns de tempéra- ture.

• Purgez la pompe à chaleur et le sys- tème de chauf- fage.

• Vérifiez que le filtre à particules n'est pas obstrué.

• Ouvrez l'un des thermostats de radiateur/du chauffage par le sol. Vérifiez les disjonc- teurs et la tension secteur vers l'inver- ter. Se réinitialise auto- matiquement lor- sque la section est restée inactive pen- dant 60 secondes. Aucune action.L'inverter a perdu le contact avec le ré- seau électrique. L'inv. a perdu le contact avec le réseau.

Vérifiez la tempéra- ture dans la zone d'installation de l'in- verter. Se réinitialise auto- matiquement lor- sque la section est restée inactive pen- dant 60 secondes. Aucune action.La température am- biante est trop éle- vée pour l'inverter de NIBE PV. Surtempérature de l'inverter

Se réinitialise lor- sque le pays est sé- lectionné dans le menu 5.12. S'arrête à la position atteinte lorsque le message s'affiche. Pays non défini.Pays non sélectio- nné

Aucune.Statut d'entrée AUX. alarme ext.995 Aucune.Appoint externe bloqué. bloqué996 NIBE F1355Chapitre 5 | Problèmes d'inconfort76Cause possible/co- ntrôle Réinitialisation auto- matique lorsque Action de la pompe à chaleur. CauseTexte à l'écranNum. Aucune.Compresseur ex- terne bloqué. bloqué997 Aucune.L'écran a redémar- ré. démarre998 77Chapitre 5 | Problèmes d'inconfortNIBE F1355A Affichage, 8 Aider la pompe de circulation à démarrer, 50 Alarme, 57

Dépannage, 57 Dépose du module de rafraîchissement, 51 Données d'installation, 4

Entretien, 48 Opérations d'entretien, 48

Gestion des alarmes, 57

Informations importantes, 4 Données d'installation, 4 Informations relatives à la sécurité, 5 Récupération, 6 Informations relatives à la sécurité, 5 Consignes de sécurité, 6 Symboles, 5

Navigation entre les fenêtres, 12

Opérations d'entretien, 48 Aider la pompe de circulation à démarrer, 50 Dépose du module de rafraîchissement, 51 Mode Veille, 48 Sortie USB, 55 Valeurs des sondes de température, 50 Vidage du système à saumure, 49 Vidange du ballon d'eau chaude, 49 Vidange du circuit de chauffage, 49

Perturbations du confort Liste d'alarmes, 60 Problèmes d'inconfort Alarme, 57 Dépannage, 57 Gestion des alarmes, 57

Réglage d'une valeur, 11

Sélection d'options, 11 Sélection d'un menu, 11 Sortie USB, 55 Symboles, 5 Système de menus, 9 Fonctionnement, 11 Menu Aide, 12 Navigation entre les fenêtres, 12 Réglage d'une valeur, 11 Sélection d'options, 11 Sélection d'un menu, 11 Utilisez le clavier virtuel, 12

Unité d'affichage, 8 Affichage, 8 NIBE F1355Index78 IndexBouton de commande, 8 Bouton OK, 8 Bouton Retour, 8 Commutateur, 8 Voyant d'état, 8 Utilisez le clavier virtuel, 12

Industriepark, CH-6246 Altishofen Tel. +41 (0)58 252 21 00 info@nibe.ch nibe.ch Pour les pays non mentionnés dans cette liste, veuillez contacter NIBE Suède ou vous rendre sur nibe.eu pour plus d'informations.NIBE Energy Systems Hannabadsvägen 5 Box 14 SE-285 21 Markaryd info@nibe.se nibe.eu

OHB FR 2001-1 431780

Ce manuel est une publication de NIBE Energy Systems. L'ensemble des illustrations, des faits présentés et des données de produits s'appuient sur les informations disponibles au moment de l'approbation de la publication. NIBE Energy Systems ne peut être tenu pour responsable des éventuelles erreurs factuelles ou d'impression pouvant apparaître dans ce manuel.
