MODE D'EMPLOI MTMB21 Nibe

Manuel d'utilisation et d'installation

NIBETM-MB21

Pompe à chaleur microbooster

Introduction 4

1. A propos du produit 4
2. Transport, manutention et livreaison 13
3. Positionnement 15
4. Circuit d'eau 17
5. Raccords electriques 22
6. Fonctionnement optimal 23
7. Commande et fonctionnement 25
8. Entretien 41
9. Demontage & mise hors service 43
10. Dépannage 44
11. Informations sur le produit et l'installateur 47
12. Déclaration de conformité 48

Coordonnées 51

L'objet de ce manuel est de fournir des informations, des instructions et des mises en garde relatives à la pompe à chaleur pour eau chaude sanitaire Microbooster (MBHP). Il est destiné aux installateurs et aux plombiers ainsi qu'aux utilisateurs finaux, car il contient des informations importantes en matière de sécurité. Il fait partie intégrante de la pompe à chaleur Microbooster et doit être bien conservé, car il contient d'importantes instructions d'installation et d'entretien qui peuvent être utiles pour assurer une longue durée de vie et un fonctionnement efficace.

1. À PROPOS DU PRODUIT

Le produit est une pompé à chaleur Microbooster qui a été conçue conformément aux directives européennes. Le produit est destiné à la production d'eau chaude sanitaire ou à des applications similaires. L'appareil a été conçu pour une installation immédiate.

1.1. Consignes de sécurité

• L'installation, la mise en service et la réparation du produit ne doit être effectuees que par des techniciens qualifiés. Une installation inappropriée peut entraîner des dommages matériels et corporels.
• L'appareil doit être débranché de l'alimentation électrique lorsque le couvercle est ouvert.
• L'appareil ne doit pas etre utilise par des enfants ou des personnes a capacité physique ou mentale limite.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Le nettoyage et l'entretien ne doit pas etre effectués par des enfants sans surveillance.
• Ne placez pas de matieres inflammbles en contact avec l'appareil ou a proximite.
• Le système d'eau doit être installé comme indiqué dans le manuel.
• Lorsque l'appareil est en marche, il ne doit pas etre place dans une zone de tempereure inférieure a zero.
• Lorsque l'appareil n'est pas en marche, il peut etre place dans des zones de tempereure inferieure a zero, mais toute I'eau dans le reservoir ou dans le systeme d'évacuation des condensats doit etre retiree au prealable.
• L'eau chaude peut cause de graves brûlures si elle est directement reliée aux robinets. L'installation d'une vanne mélangeuse est conseillée.
• L'appareil ne doit être utilisé que pour l'utilisation auquel il est destiné. Le fabricant n'est pas responsable des dommages résultat du non-respect de ce manuel.
• Prenez toutes les précautions possibles pour éviter les incidents.
  Le produit contient HFC-R134a.

1.2. Données techniques

1.2.1. Généralités

L'appareil est composé d'un réservoir d'eau, d'un circuit frigorifique, d'une armoire et d'un écran relié à un tableau de commande. Le but principal de l'appareil est de chauffer l'eau stockée dans un réservoir.

1.2.2. Fonctionnement

L'appareil commence àCHAuffer l'eau à l'intérieur du réservoir lorsque sa température descend en dessous d'un niveau prédéterminé. L'appareil s'arrête lorsque la température de l'eau atteint un point de consigne qui peut être déterminé par l'utilisateur. En général, l'appareil est conçu pour produit suffisamment d'eau chaude afin de couvrir les besoin d'un menage de 4 personnes ou plus.

L'appareil peut chauffer l'eau de deux façon principales. Celles-ci sont déterminées par la température de la source de chaleur à l'entrée :

1) Fonctionnement de la bobine interne (température de la source de chaleur > température de l'eau chaude sanitaire)

Ce mode de fonctionnement ne s'auplique qu'aux modetes avec bobine interne. Si la source de chaleur a une température supérieure à la température de l'eau chaude sanitaire à l'entrée, elle peut être utilisée pour préchauffer l'eau du réservoir. Pour ce faire, la source de chaleur est dirigée à travers une bobine interne vers le réservoir d'eau, transférant ainsi la chaleur de la source de chaleur à l'eau domestique. La source de chaleur refroidie est ensuite envoyée via le circuit frigorifique ( comme indiqué au paragraphe 1.2.3). L'utilisation de la source de chaleur pour préchauffer l'eau sanitaire augmente l'efficacité de la pompe à chaleur.

(2) Fonctionnement de la pompe à chaleur (température de la source de chaleur > température de l'eau chaude sanitaire)

Lorsque la source de chaleur entre dans l'appareil à une température inférieure à la température de l'eau chaude sanitaire, seul le fonctionnement de la pompe à chaleur est utilisé. Au cours du fonctionnement avec pompe à chaleur, un cycle frigorifique utilise le fonctionnement d'un compresseur et d'une source de chaleur à basse température pour chauffer l'eau du réservoir à un niveau de température supérieur.

1.2.3. Circuit frigorifique

Comme le montrent les figures 1 et 2, le cycle de la pompe à chaleur peut être divisé en quatre processus principaux : compression (1-2), condensation (2-3), expansion (3-4), evaporation (4-1) décrits ci-dessous:

• À l'aspiration du compresseur (1), le gaz frigorigène surchauffé entre dans le comprisseur à basse pression.
• Dans le compresseur, le gaz frigorigène est comprime à un niveau de pression et de température plus élevé (2).
• Le gaz frigorigène est refroidi et condensé dans le condenseur en échangeant de la chaleur avec l'eau stockée dans le réservoir.
• Le gaz frigorigène sort du condenseur sous forme liquide sous-refroidie (3).
• Grace à un détendeur thermostatique, la pression du gaz frigorigène est abaissee pour permettre son evaporation à des températures inférieures (4).
• Le gaz frigorigène est évaporé dans l'échangeur de chaleur à plaques plates qui utilise un liquide comme source de chaleur (1).
• Le processus se poursuit jusqu'à ce que l'alimentation électrique du comprisseur soit arrêtée.

Une description plus détaillée du circuit frigorifique et de tous les composants utilisés pour sa conception est fournie aux figures 3, 4 et 5.

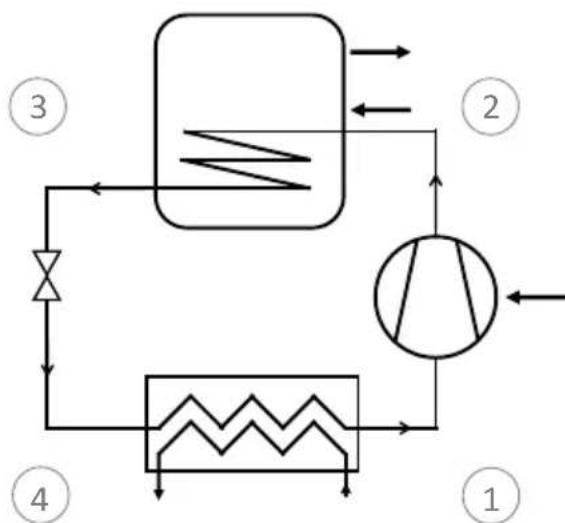

Figure 1 - Principé de la pompe à chaleur

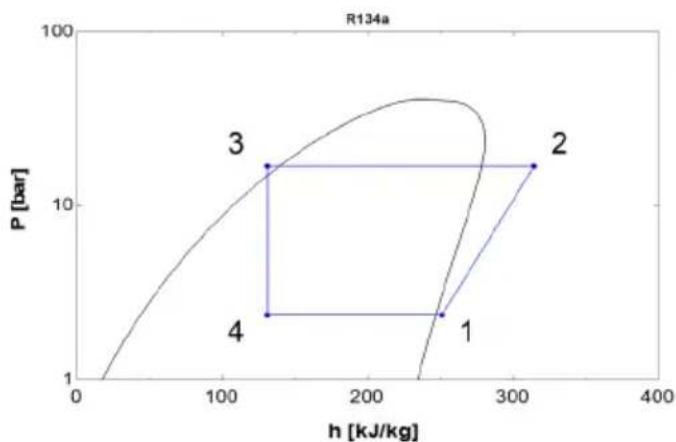

Figure 2 - Diagramme pression-enthalpie

1.2.4. Consignes de sécurité - Circuit frigorifique

• Seuls des techniciens qualifiés et formés sont habités à effectuer la réparation et l'entretien du circuit de la pompe à chaleur.
• Avant d'ouvrir le circuit frigorifique, déchargez la source de chaleur à un niveau permettant des conditions de fonctionnement sûres.
• Vous doivent faire particulièrement attention lorsqu'el'entretien de l'appareil est effectué avec une flamme nue.

1.2.5. Schéma de procédé et d'instrumentation

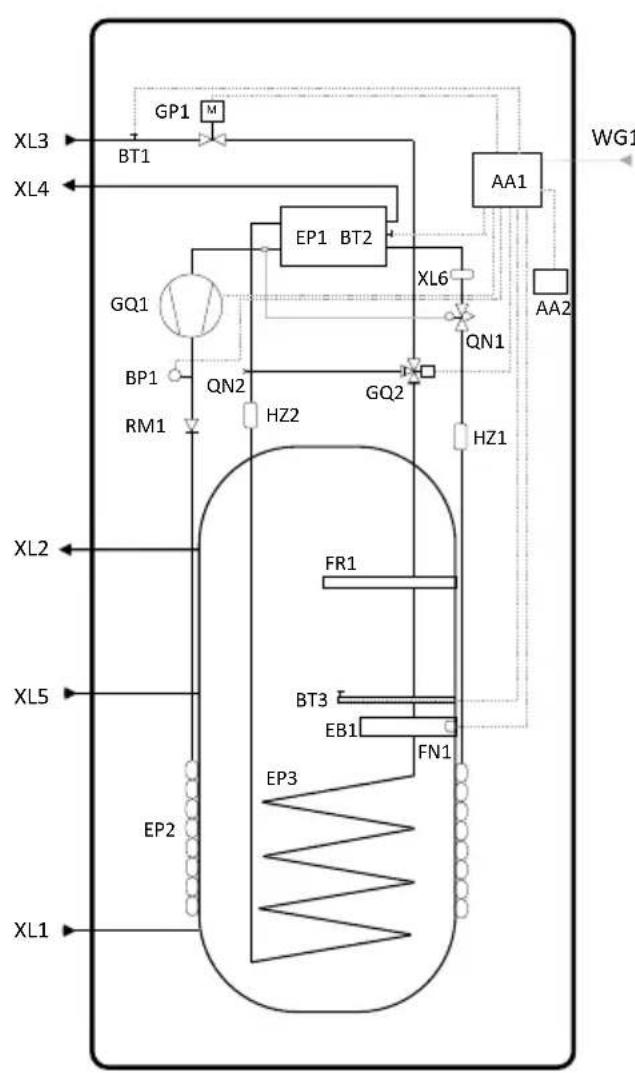

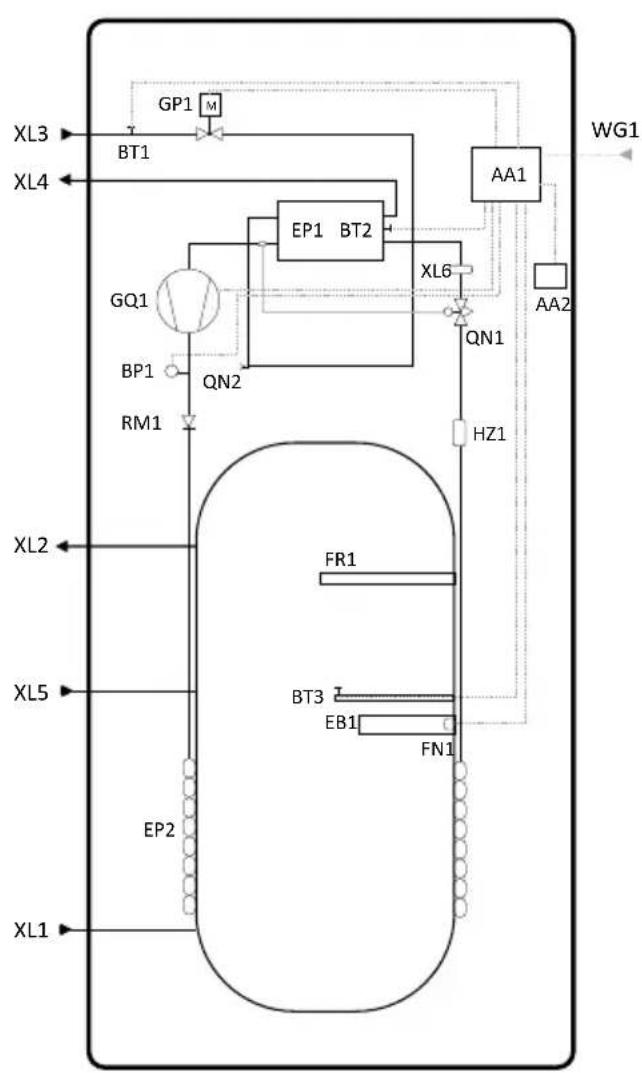

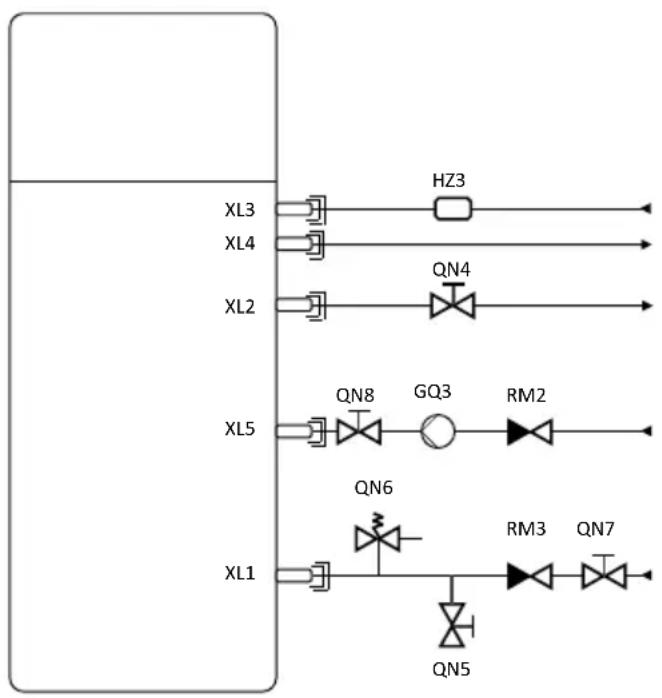

Figure 3 - Schéma de procédé et d'instrumentation avec bobine (à gauche) et sans bobine (à droite)

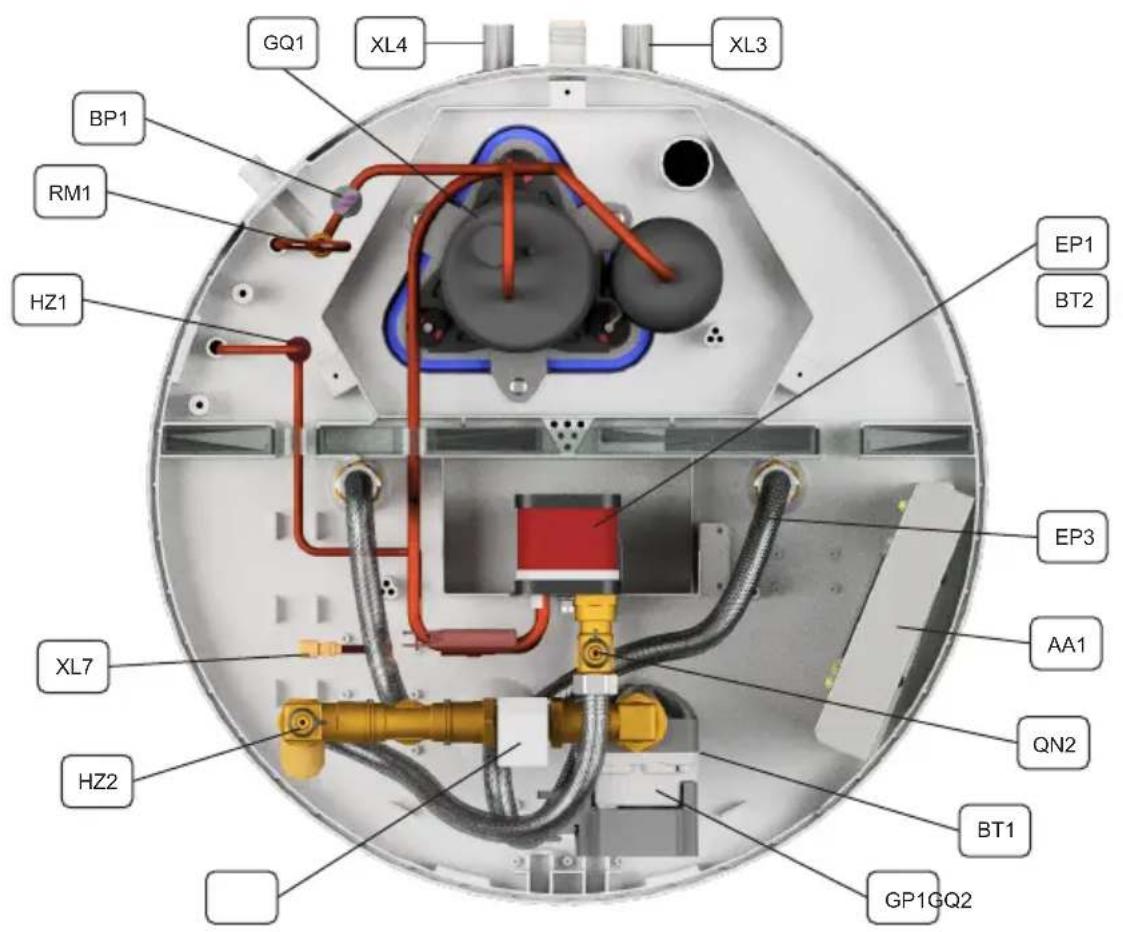

Figure 4 - Conception du circuit frigorifique et des principaux composants

Circuit frigorifique

GQ1: Compresseur

RM1:Clapet anti-retour

EP1: Evaporateur

EP2:Condenseur

HZ1:Filtredeshydrateur

QN1: Detendeur

thermostatique

XL7: Vanne d'isolement

Circuit d'eau

XL1:Entrée d'eau

XL2:Sortied'eau

XL3:Entrée de source de chaleur

XL4: Sortie de source de chaleur

XL5: Recirculation d'eau

XL6: Sortie de condensat

EP3*: Bobine

EB1: Radiateur électriche

FR1:Anode

GQ2*: Vanne à trois voies

QN2: Event d'ération

HZ2*: Crépine

FN1:Protection thermique

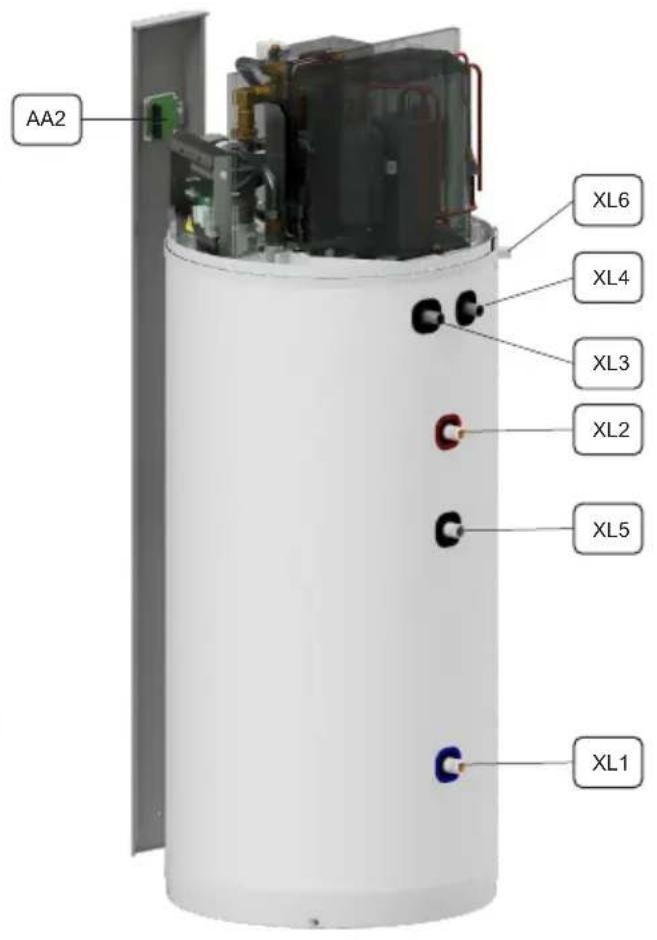

Figure 5 - Conception du réservoir, du condenseur et des composants connexes

Capeurs

BT1: Température de l'entrée de la source de chaleur

BT2: Température de la sortie de la source de chaleur

BT3: Température de l'eau du réservoir

BP1: Commutateur haute pression

Composants electriques

AA1: Carte de circuit imprimé principal

AA2: Carte de circuit imprimé de l'écran

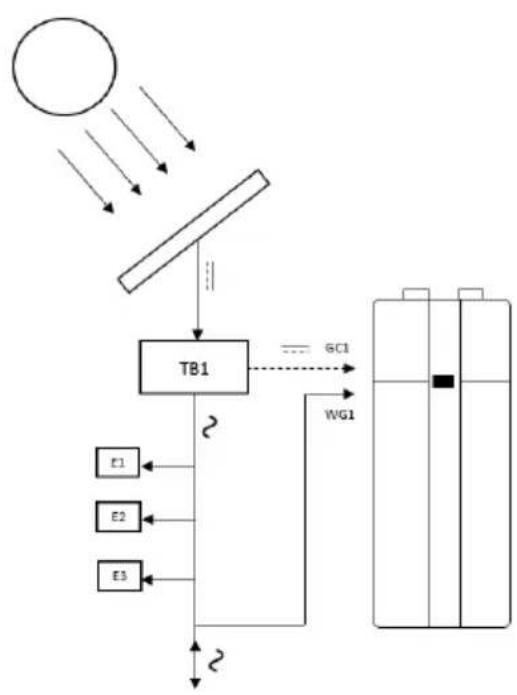

GC1: Solaire (PV) 0-10V (fig. 13)

QA1:Port pret pour SG (fig.13)

GP1:Soupape de pompe OU de régulation de débit

Les éléments marqués d'un astérisque (*) ne sont disponibles que sur les modèles avec bobine interne.

Nomenclature selon la norme

IEC 81346-1 et 81346-2.

1.2. Données techniques principales

Les principales données techniques figurent dans les figures et le tableau ci-dessous.

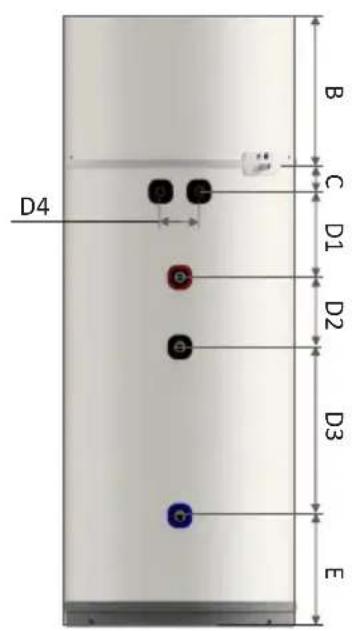

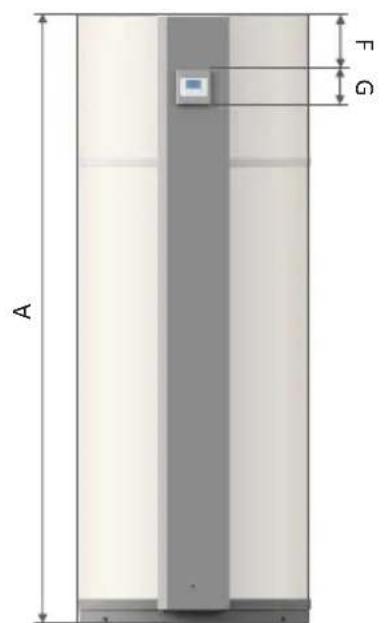

Figure 6-Données dimensionnelles

Paramètre	Unité	F-E	F-R	FV-E	FV-R	FS-E	FS-R
Données dimensionnelles
A-Hauteur mm 1570
B mm 385
C mm 65
D1 mm 220
D2 mm 180
D3 mm 435
D4 mm 100
E mm 285
F mm 140
G mm 86
H-Diamètre	mm	Ø603
I-Diamètre maximal	mm	Ø620
Hauteur requise pour l'installation	mm 1730
Poids (à sec)	kg	98				122
Épaisseeur de l'isoation nominale	mm 50
Volume nominal, réservoir de stockage	l	190				180
Données électriques
Alimentation électrique V/Hz 230/50
Fusible A 13 (10)
Raccords ELECTRIques - L1, N, G
Puisance du radiateur électrique W 1	500

Circuit frigorifique et circuit d'eau
Type de fluide frigorifique	-R134a
Quantité du fluide frigorifique	g	1 220
GWP	-	1 430
Équivalent du CO2	tonne	1,7
Circuit frigorifique	-	Hermétiquement scellé
Taux de protection	-	IP21
Raccordements d'eau - émailés	dans	¾ - BSPT (ISO 7-1)
Raccordements d'eau - inoxydables	mm	22 - Raccords à compression
Raccords de la source de chaleur	mm	22 - Raccords à compression
Plage de température de la source de chaleur	°C 5 (10*) - 55	5 (10*) - 60
Débit minimal de la source de chaleur	l/h	100

Données de performance
Source de chaleur à 25 °C, eau chaude sanitaire à 10 - 53,5 °C (EN16147, L)
COP	-	5,3	5,2
Temps de chauffage	hh:mm 4 h	30
Puisance de chauffage	W 2100
Pertes de chaleur en mode veille	W	12
Source de chaleur à 40°C, eau chaude sanitaire à 10 - 53,5 °C (EN16147, L)
COP	-	6,0	8,5
Temps de chauffage	hh:mm	2 h 50	3 h 45
Puisance de chauffage	W	2700	2500
PERTES DE CHALEUR EN MODE VEILLE	W	9
Volume à 40 °CL	247	234
Puisance acoustique	dB(A) 43

*Lorsque de la saumure est utilisé comme source de chaleur, la température minimale est de 5^ . En cas d'utilisation d'eau non inhibée, la température minimale est de 10^ .

Paramètre	Unité	F-E	F-R	FV-E	FV-R	FS-E	FS-R
Limites de fonctionnement
Puisance de compression maximale W 600
Température d'eau maximale (pompe à chaleur uniquement)	°C 65
Température d'eau maximale (pompe à chaleur et chauffe-eau électrique)	°C 65
Débit minimal de la source de chaleur requis l/h	100
Pression d'eau chaude sanitaire maximale	MPa	0,6	1,0	0,6	1,0	0,6	1,0
Pression maximale de la source de chaleur	MPa	0,3		1,0		0,3
Différence de pression maximale disponible	kPa	20		600		20

Toutes les données doivent être soumises à un test effectué par une pierce partie.

Immédiatement après réception, la pompe à chaleur pour l'eau chaude sanitaire doit être examinée pour s'assurer qu'elle est intacte et en bon état. Dans le cas contraire, l'entreprise de transport doit en être informée immédiatement. Sauf convention contraire, le destinataire est responsable de tous les envois.

2.1.Mode delivraison

L'appareil est livré sans tuyau d'évacuation des condensats et sans équipement de sécurité pour le circuit d'eau.

2.2. Conservation

L'appareil doit être stocké et de préférence transporte debout, sans eau et dans son emballage.

Le transport et le stockage peuvent avoir lieu à des températures comprises entre -10 °C et +50 °C. Si l'apparéil a été transporte ou stocké à des températures inférieures à zéro, il doit être laissé à température ambiente pendant 24 heures avant sa mise en service.

2,3. Transport avec chariot élevateur

Pour le transport avec un chariot élevateur, l'appareil doit reposer sur le chassin de transport correspondant. Soulevez l'appareil toujours lentement. En raison du centre de gravité elevé, l'appareil doit être protégé contre le basculement pendant le transport.

2,4. Déchéancement de la pompe à chaleur

Afin déviter tout dommage, l'appareil doit être décharge sur une surface plane.

2,5. Transport avec remorque

L'appareil ne doit être transporte que sur le chassis de transport correspondant.

Ceci s'applique également au transport sur les escaliers (figure 7).

L'appareil doit être protégé contre le glissement sur la remorque.

Les raccords d'eau, etc. ne doivent pas etre utilisés a des fins de transport.

Il faut s'assurer que la remorque n'endommage pas l'armoire ou les différents raccords.

Figure 7 - Transport avec la remorque

2.6 Transport horizontal

Si l'appareil est transporte avec précaution sur une courte distance jusqu'à son emplacement final, il peut être transporte horizontally dans son emballage sur le côte prévu à cet effet. Si l'appareil a été incliné de plus de 45^ , il doit être laissé dans sa position verticale normale pendant au moins 24 heures avant sa mise en marche.

3. POSITIONNEMENT

Le lieu d'installation doit être équipé d'une alimentation électrique de 220 - 240 V et 50 Hz. L'alimentation électrique et le système hydraulique doivent être conformes aux réglementations locales.

L'appareil doit être place verticalément, avec une inclinaison maximale de 1^ . L'appareil doit être bien équilibré et stable au sol. Utilisez les coussinets régibles intégrés pourmettre l'appareil à niveau.

L'appareil doit être installé le plus après possible du système hydraulique afin de minimiser les pertes de chaleur dans les conduites d'eau. La sortie de la conduite d'eau doit être isolée pour la même raison.

L'appareil ne doit pas etre place en contact direct avec la luziere du soleil.

L'appareil ne peut être installé que dans une piece à l'abri du gel et doit respecter les critères suivants:

• Température ambiente entre 5^ et 35^ .
• Possibilité d'évacuation des condensats et des planchers.
• Socle solide (env. 500kg / m^2 ).
• Vous doivent accuser qu'il y a suffisamment d'espace autour de l'appareil pour l'entretien et la maintenance. Un espace de 0,5 m autour de l'appareil est recommendé.

Une fois que l'appareil est dans la bonne position, retirez l'emballage et retirez l'appareil de la palette.

3.1. Séquence d'installation

Une fois que l'appareil est placé dans une piece représentant les caractéristiques indiquées dans le paragraphe précédent, il peut être préparé en suivant la série décrite ci-dessous:

1. Retirer l'emballage de lapalette.
2. Retirer les accessoires de transport de la palette.
3. Retirer l'appareil de la palette et placez-le sur le sol.
4. Regler l'appareil verticalement en reglant les pieds.
5. Vérifier que l'appareil n'est pas endommaged.
6. Installer le circuit d'eau (voir chapitre 4) et replisssez le réservoir d'eau.
7. Installer les raccords electriques (voir chapitre 6).

Lorsque l'appareil est alimenté en électricité, il se met automatiquement en marché dans son fonctionnement standard selon les réglages d'usine décrits au chapitre 7.

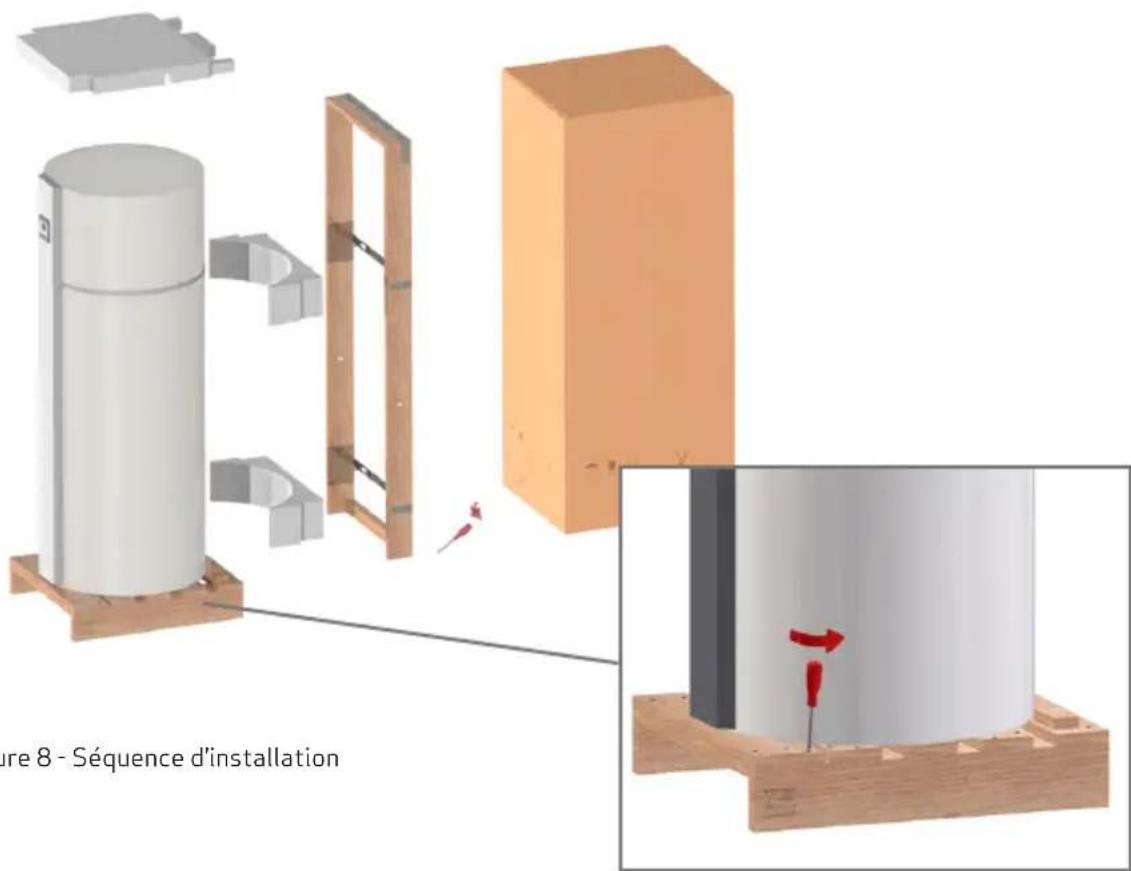

Figure 8 - Séquence d'installation

Le circuit d'eau doit être installé conformément aux normes et réglementations locales. L'eau utilisée dans les systèmes d'eau chaude et de chauffage doit répondre aux exigences suivantes :

Le circuit et le réservoir d'eau chaude sanitaire ne doit contenir que de l'eau potable.
- Le circuit de la source de chaleur peut contenir presque toutes les sources d'eau à basse température (saumure, chauffage urbain, retour de chauffage ou pompe à chaleur géothermique).

La compatibilité des matériaux dans l'ensemble du système doit être assurée.

Des combinaisons de matériaux inappropriées dans le circuit d'eau peuvent entraîner des dommages dus à la corrosion galvanique. Ceci requiert une attention particulière lors de l'utilisation de composants galvanisés et de composants contenant du cuivre. Les dimensions de la tuyauterie à installer sur place doivent être basées sur la pression d'eau disponible ainsi que sur la perte de pression prévue dans le système de tuyauterie. Comme pour tous les éléments pressurisés, le réservoir d'eau de la pompe à chaleur doit être équipé d'une soupape de sécurité homologuée (réglage de la pression en fonction des normes et réglementations locales) et d'un clapet anti-retour/contrôle à l'entrée d'eau froide. Un filtré externe HZ3 doit être installé avant l'entrée d'eau froide XL3.

La figure 9 illustré la configuration recommandée pour le système d'eau.

Figure 9 - Schéma des raccordements recommendés pour le circuit d'eau

XL3:Entrée de source de chaleur
XL4: Sortie de source de chaleur
XL2: Sortie d'eau chaude sanitaire
XL5: Recirculation d'eau sanitaire
XL1:Entrée d'eau froide domestique
QN4: Sortie d'eau de la vanne d'arrêt
QN5:Entrée d'eau de la vanne d'arrêt
QN6:Entrée d'eau de la soupape de sécurité
QN7:Entrée d'eau de la vanne d'arrêt
QN8: Recirculation de l'eau de la vanne d'arrêt
RM2: Recirculation de l'eau du clapet anti-retour
RM3:Entrée d'eau du clapet anti-retour
GQ3: Pompe de circulation d'eau
HZ3:Filtre externe

4.1. Raccordements d'eau sanitaire

Évitez la saleté dans la tuyautorie. ÀpRES l'installation des tuyaux extérieurs, rincez si nécessaire avant de raccorder la pompe à chaleur pour eau chaude sanitaire.

Si aucune circulation d'eau n'est nécessaire, assurez-vous que le raccord de circulation est correctement scelled.

Lors de l'installation des tuyaux, veillez à ce que les raccords de tuyaux ne soient pas soumis à des contraintes excessives. Utilisez une clé à molette pour détendre les forces de couple sur les raccords de tuyaux.

La sortie de la conduite d'eau doit être isolée pour réduire les pertes de chaleur dans l'air ambiant et pour réduire les risques de blessures et de brûlures.

4.2. Emplacement des tuyaux de raccordement

Veillez à faire la distinction entre l'eau domestique et la source de chaleur lorsque

vous raccordez les conduites d'eau :

• L'entrée de la source de chaleur est montée sur la 1ère branche de raccordement (XL3).
• La sortie de la source de chaleur est montée sur la 2e branche de raccordement (XL4).
• Le tuyau de sortie d'eau chaude sanitaire est monté sur la 3ème branche de raccordement (XL2).
• Le tuyau de recirculation d'eau chaude sanitaire est monté sur la 3ème branche de raccordement (XL5).
• L'entrée d'eau froide sanitaire est montée sur la 5ème branche de raccordement en bas (XL1).

Figure 10 - Emplacement des tuyaux de raccordement.

4.3. Configuration de la pompe et des vannes

L'appareil a deux modes de fonctionnement : l'utilisation d'une pompe pour réguler le débit d'eau et l'utilisation d'une vanne. Les paragraphs 4.3.1 et 4.3.2 expliquent quand utiliser quel mode.

4.3.1 Pompe

Lorsque l'appareil est connecté en série à une source d'eau, le débit d'eau est probablement insuffisant et une pompe est nécessaire pour générer le débit d'eau nécessaire. Un exemple de raccordement en série à une source d'eau est le退还 du chauffage des locaux ou du plancher chauffant (fig. 11).

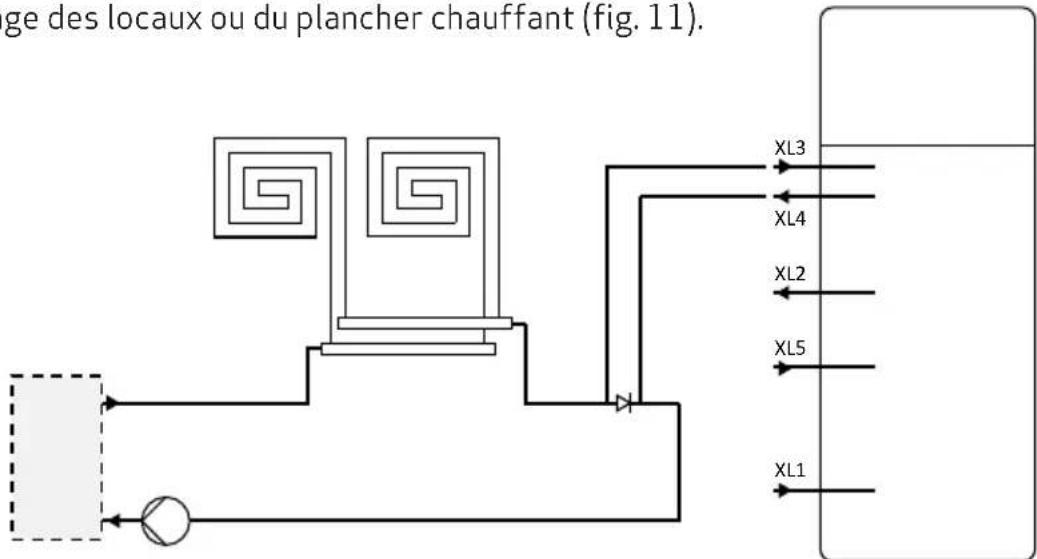

Figure 11 - Installation en série possible pour les apparciels équipés d'une pompe.

4.3.2 Vanne

Lorsque l'appareil est connecté parallèlement à une source d'eau, le débit d'eau est probablement suffisant et une vanne est nécessaire pour réguler le débit d'eau. Un exemple d'un tel raccordement est le chauffage urbain (fig. 12).

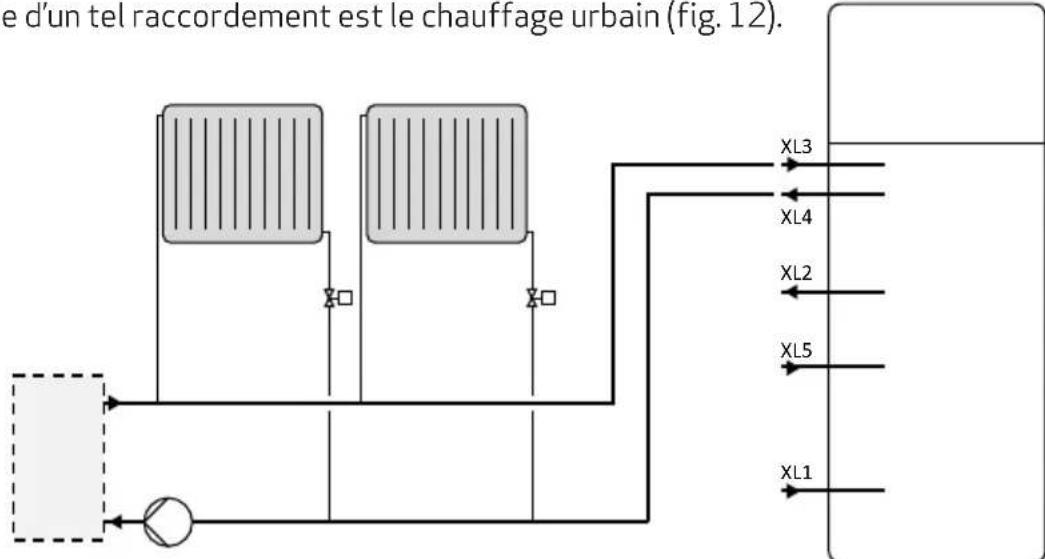

Figure 12 - Installation en parallèle possible pour les apparciels équipés d'une soupape.

4.4. Consignes de sécurité - Circuit d'eau

• Seule de l'eau potable doit être utilisée dans le circuit d'eau sanitaire.
• Lors de l'installation, il faut faire attention au choix des matériaux et s'assurer que les matériaux choisis fonctionnent ensemble sans problème sur l'ensemble du circuit.
• Une attention particulière doit être portée à l'utilisation de composants galvanisés et de composants contenant de l'aluminium.
• Un équipement de sécurité doit être installé pour éviter toute surpression dans le système. Toujours utiliser une soupape de sécurité avec une pression de décharge maximale conforme à la plaque signalétique de l'appareil et une soupape d'arrêt (homologuése selon les normes de chauffage et de plomberie). Toute la tuyauterie doit être installée selon les normes de plomberie et de chauffage.
• Le tuyau d'évacuation du dispositif de décompression (soupape de sécurité) doit être installé à l'abri du gel et avec une pente à l'écart de l'appareil. Le tuyau doit également être laissé à l'air libre.
• Des températures supérieures à 89^ dans la bobine de chauffage peuvent provoquer des pressions excessives dans le circuit frigorifique.

4.5. Essai d'étanchéité

Après l'installation, il est nécessaire de vérifier que toute l'installation d'eau est étanche. Pour ce faire, il faut effectuer un test d'étanchéité de l'eau.

4.6. Mise en service du circuit d'eau sanitaire

IMPORTANT!

Avant la mise en service du circuit d'eau, veuilles dire le chapitre 6 « Fonctionnement optimal ».

Remplissez le réserve d'eau par la conduite d'eau froide. Débranchez le panneau avant et désaéréz le réserve d'eau en ouvrant l'un des robinets d'eau chaude situés au niveau le plus haut jusqu'à ce que l'air n'apparaissé plus au point de contrôle.

Quelques jours après l'installation initiale et la mise en service, vérifie l'étanchéité de l'installation de l'eau.

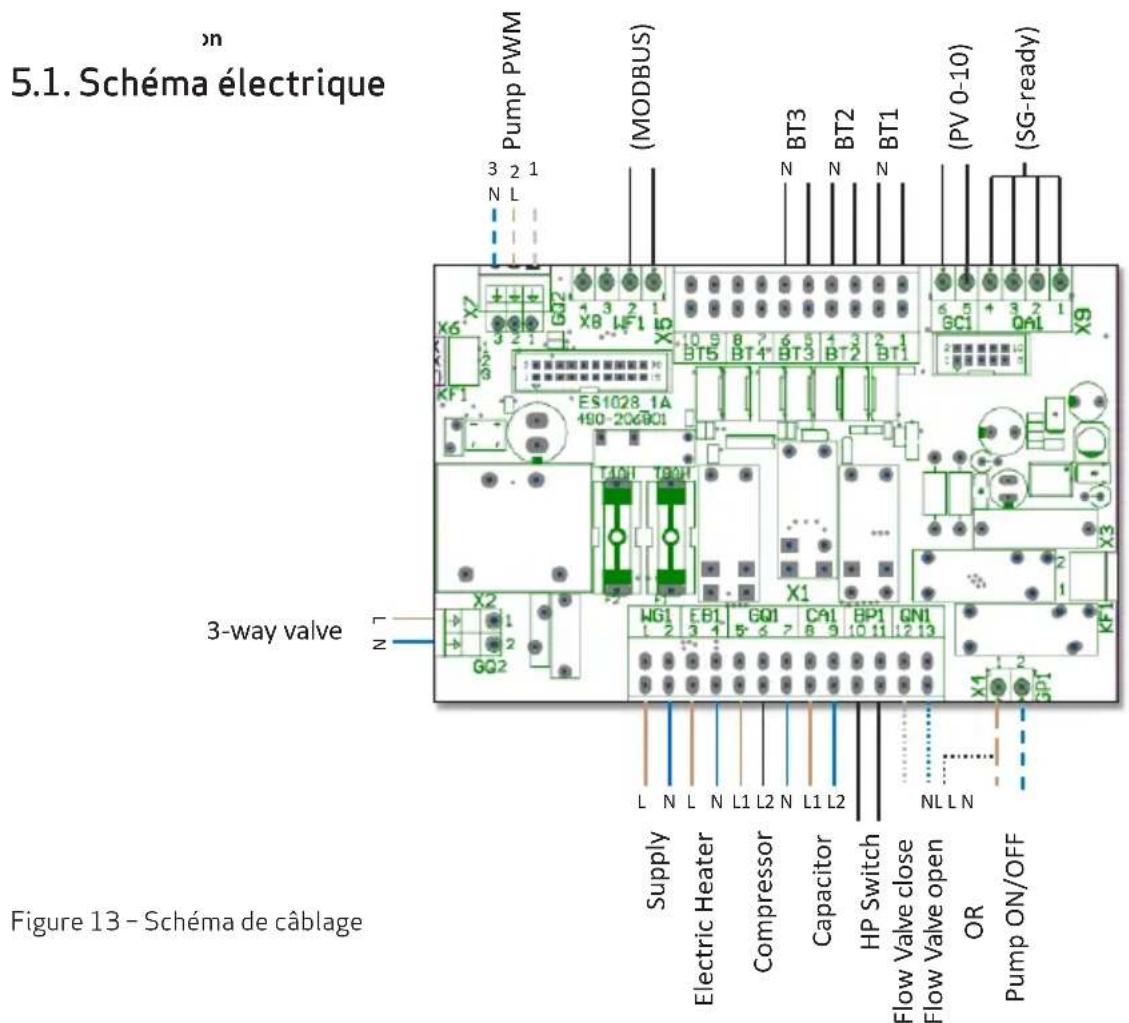

L'appareil doit être alimenté en courant à 220 - 240 V et 50 Hz.

L'appareil est livré avec une fiche Schuko standard. Si la reglementation locale impose une installation fixe ou si la fiche fournie ne garantit pas une mise à la terre correcte, débranchez la fiche Schuko du cable d'alimentation électrique.

Si l'appareil est fourni avec une pompe, celle-ci sera connectee à GQ2 et GP1. Si l'appareil est fourni avec une vanne, celle-ci sera connectee à QN1 et GP1 (L).

Lorsque l'appareil est connecté à l'alimentation électrique, il s'allume automatiquement et commence à fonctionner automatiquement.

• La première fois que l'appareil est mis sous tension, son fonctionnement demarre en fonction de ses réglages d'usine.
• Si certains paramètres de commande sont modifiés, l'appareil demarrera avec les mêmes paramètres aux conditions de mise hors tension précédentes.

Ce n'est que lorsque l'appareil est raccordé à une source de chaleur et à une source d'eau sanitaire qu'il est sécurité de brancher le circuit électrique à une source d'alimentation électrique. Une fois la pompe à chaleur branchée à l'alimentation électrique, elle démarre en mode AUTO. Suivez les étapes des paragraphs 7.1 et 7.2 pour un fonctionnement optimal de la pompe à chaleur pour eau chaude sanitaire Microbooster.

IMPORTANT!

La pompe à chaleur pour eau chaude sanitaire Microbooster doit UNIQUEMENT être démarrée avec un réserve d'eau rempli et un circuit de source de chaleur!

6.1. Étape 1: vérifier s'il y a de l'air dans l'échangeur de chaleur

L'appareil ne fonctionnera pas de façon optimale avec de l'air dans le système de source de chaleur. Afin de s'assurer qu'aucun air n'est bloqué dans l'évaporateur, ouvrez l'event d'aération (QN2) illustré à la figure 14, jusqu'à ce que seule l'eau s'échappe. Placez un recipient en dessous pour recueiller l'eau de drainage. Fermez la vanne une fois que l'air est complètement évacué.

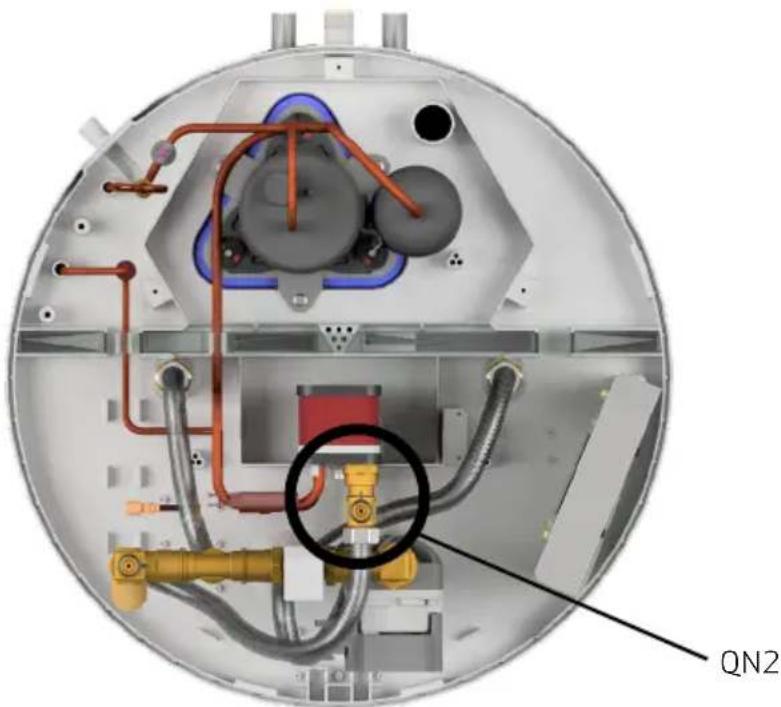

Figure 14 - Emplacement de I'event d'aération (marque par un anneau).

6.2. Étape 2: contrôle du début d'eau de fonctionnement

Une fois que l'appareil fonctionne en mode AUTO, il est important de contrôler si le débit d'eau est suffisant. Àpres environ 10 minutes de fonctionnement, « E7 » se produit si le débit d'eau est insuffisant.

Si « E7 » se produit, augmentez le début minimum de la source (D4) de +10.

Après avoir reglé le paramètre, surveillez le fonctionnement pendant encore dix minutes. Si « E7 » se produit, repétez l'étape 1 jusqu'à ce que l'appareil fonctionne sans erreur.

6.4. Fonctionnement de la pompe

Si l'appareil est équipé d'une pompe, il faut également tener compte des implications supplémentaires, car le débit d'eau dépend des pertes de charge dans le système de source de chaleur. La figure 15 désrit la relation entre la pression de refoulement et le débit d'eau de pompe.

Un débit minimum de 100 l/h doit être assure.

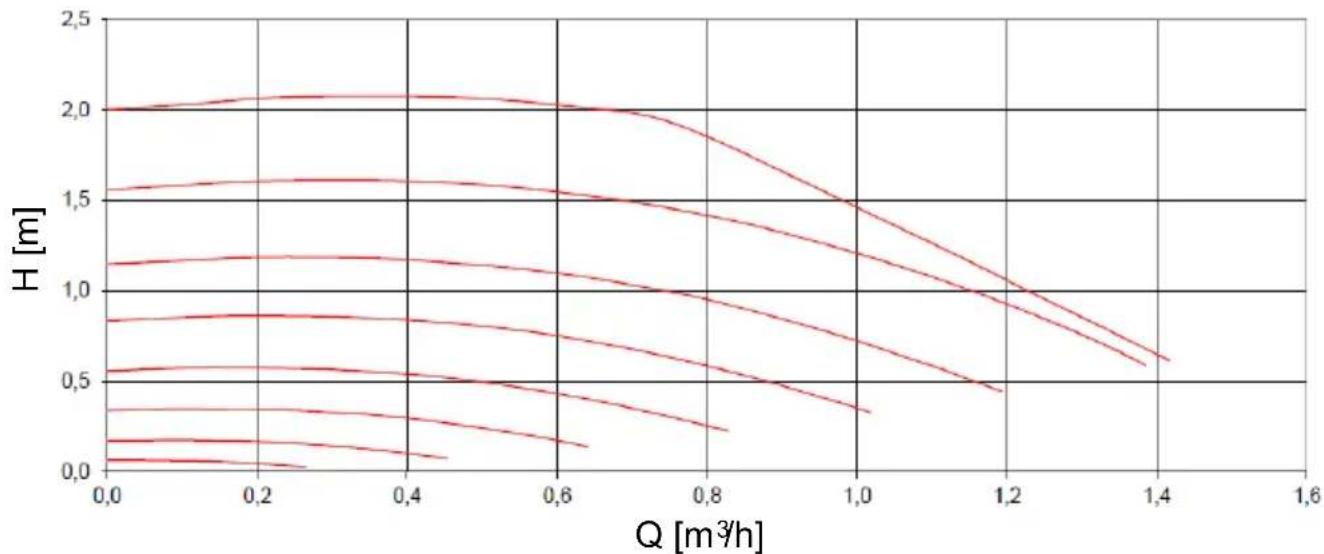

Figure 15 - Illustration de la relation entre la pression de refoulement et le débit d'eau de la pompe.

7.1. Écran d'accueil

L'appareil peut être commandé à partir du panneau de commande précrit à la Figure 16. À partir de l'écran principal, il est possible d'acceder à tous les principaux modes de fonctionnement, fonctions, points de consigne et informations de l'appareil.

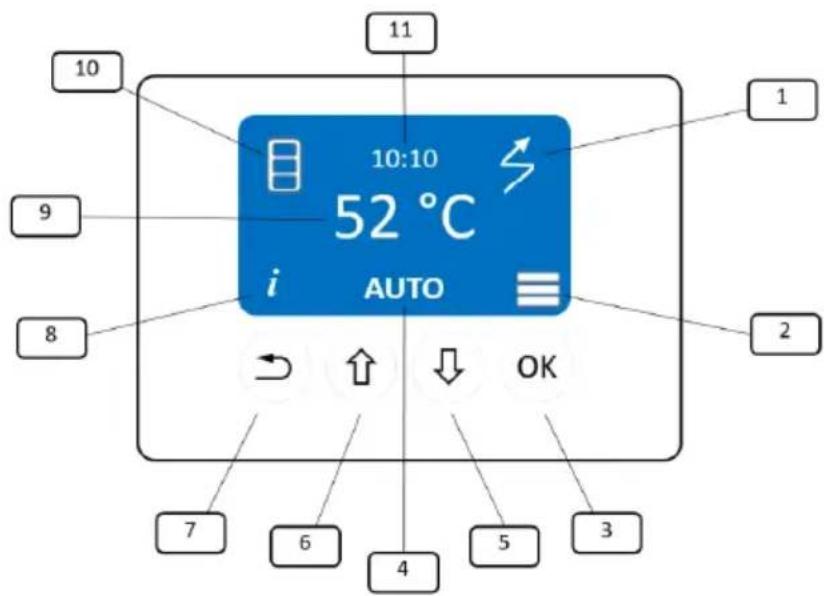

Figure 16 - Écran, panneau de commande

1: État de chauffage électrique (MARCHE/ARRÉT)
2: Menu principal (peuté être ouvert en appuyant sur
3: OK/Entrer
4: Mode (Changer avec you)
5: Défilament vers le bas
6: Défilament vers le haut
7: Retourner
8: Informations (ouvrir avec
9: Point de consigne de température
10: Fonctionnement de la pompe à chaleur
11: Temps

La partie supérieure de l'écran donne des informations sur le fonctionnement de l'appareil, l'heure et le point de consigne de température régle. Cette partie est passive et se modifie automatiquement.

La partie inférieure de l'écran est active, ce qui signifie que l'icône à l'écran contient d'autres éléments de menu. Cette partie est divisée en trois menus:

• MENU D'INFORMATIONS (8), accessible en appuyant sur ( )
• MENU MODE (4), accessible en appuyant sur () ou ()

• MENU PRINCIPAL (2), accessible en appuyant sur ( OK)
  Le MENU PRINCIPAL est composé de 4 sous-menus:

• Températures

• Fonctions
• Généralités
  Installateur

Les options du menu avec * sont des fonctions optionnelles.

7.2. Menu Informations

Le menu Informations est accessible en appuyant sur la touche ( ) de l'écran d'accueil. Ce menu donne toutes les informations opérationnelles de l'appareil. Les informations disponibles sont divisées en quatre groupes:

• Températures (T)
• Collecte de données sur le fonctionnement et les performances de l'appareil (I)
  L'etat des relais de l'appareil (R)
• Les erreurs et alarmes de l'appareil (Er)

Toutes les informations qui peuvent être disponibles dans le menu Information sont décrites dans le tableau ci-après. Toutes les températures sont en °C.

Classe	Code	Éléments de menu	Description
T	T1 Tsi La	température de l'entrée	de la source de chaleur.
	T2 Tso La	température de sortie	de la source de chaleur (température de l'évaporateur).
	T3 Réservoir T La température de	l'eau chaude sanitaire dans le réservoir de stockage.
V	V1 Flow %	Le débit réel de la source	de chaleur en pourcentage.
	V2 Entrée	V* Le signal d'entrée réel	en GC1 (0-10 V) du PV en volts.
I	I1 HP hr	Le nombre d'heures pendant	lesquelles le compresseur a fonctionné.
	I2 EL hr	Le nombre d'heures pendant	lesquelles le radiateur électrique a fonctionné.
	I3 Heure du débit	Le nombre d'heures	des fonctionsnement du régulateur de débit ou de la pompe.
	I4 Tsi a	La temporature moyenne de la source de chaleur à l'entrée avec l'unité de commande est donné en C.
	I5 Tso e La	température moyenne	de la source de chaleur à la sortie (température de l'évaporateur) avec l'unité de commande est affichée en C.
	I6 HP ON	Le nombre de DÉMARRAGE/ARRÊT pour toute la durée de vie de l'appareil depuis la的最后一 réinitialisation.
	I7 W el	La consommation d'électricité instantanée calculée en W depuis la的最后一 réinitialisation.
	I8 MWh el	La consommation totale d'électricité calculée en MWh depuis la的最后一 réinitialisation.
	I9	W th	La puissance de chauffage instantanée calculée est donnée en W.
	I10	MWh th	La production totale d'eau chaude calculée est affichée en MWh depuis la的最后一 réinitialisation.
	I11	EL MWh	La consommation électrique de la résistance électrique en MWh depuis la的最后一 réinitialisation.
R	R1	Flow ON	L'état du relais utilisé pour la commande du débit de la source de chaleur est affiché. Pour les-appareils équipés d'une pompé, ce relais active la pompé intégrée. Pour les-appareils équipés d'une soupape de régulation, ce relais augmenté le débit de la source de chaleur.
	R2	Flow OFF	L'état du relais qui commande l'électrovanne pour la fonction de dégivrage est affiché.
	R3 Bobine	L'état de fonctionnement de la bobine est affiché.
	R4 HP	Le fonctionnement du compresseur est affiché.
	R5 EL	Le fonctionnement du radiateur électricque est affiché.
Classe	Code	Élément de menu	Description
Er	E1 Erreur	T1 La sonde de température	T1 est hors plage. Si cette erreur se produit, l'appareil ne chauffe pas l'eau.
	E2 Erreur	T2 La sonde de température	T2 est hors plage. Si cette erreur se produit, l'appareil ne chauffe pas l'eau.
	E3 Erreur	T3 La sonde de température	T3 est hors plage. Si cette erreur se produit, l'appareil ne chauffe pas l'eau.
	E6 HP Le pressostat haute pression	interrompt le fonctionnement de l'appareil lorsque la pression dans le circuit frigorifique est supérieure à la pression maximale indiquée.
	E7 C Evap	Évaporateur froid La température	T2 est inférieure à D11 (évaporateur T min).
	E8 H Evap	La température T1 est	supérieure à D10 (évaporateur T max.).
	E9 No cap	Cette erreur arrêté le fonctionnement de l'appareil si la puissance de chauffage est inférieure aux conditions nominales.
	E10 HT s i	La température d'entrée	T1 de la source de chaleur est supérieure à D8 (Source T max).
	E11 Maintenance L'appareil nécessite une maintenance périodique.

7.3. Mode de fonctionnement

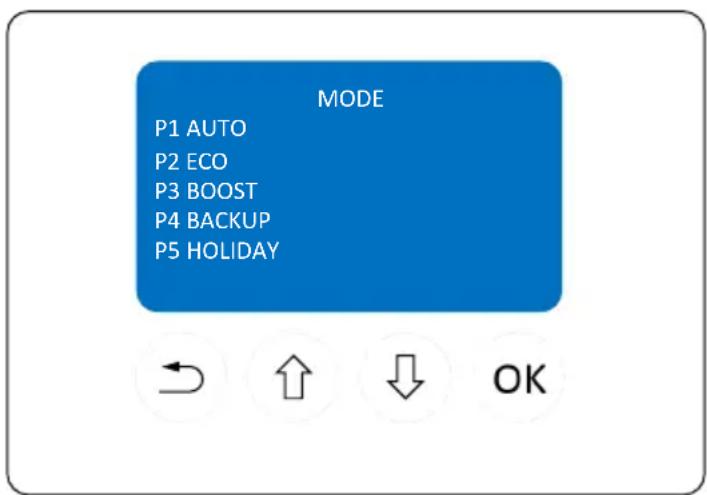

Differentes strategies pour chauffer l'eau peuvent être seLECTIONnées à partir du panneau de commande principal en appuyant sur 5 ou 6 (défilament vers le bas ou vers le haut) sur l'écran d'accueil (figure 17).

Les modes de fonctionnement possibles sont indiqués dans le tableau ci-après :

Figure 17 - Modes de fonctionnement

Code	Nom du point de consigne	Description
P1 AUTO La pompe à chaleur chauffe l'eau au besoin à l'aide de son fonctionnement. Dans des conditions normales, le compresseur fonctionne jusqu'à ce que le point de consigne A1 T AUTO soit atteint. Si la température de la source est inférieure à D7 Source T min, le radiateur électricque démarre et la pompe à chaleur s'arrêté. L'hystérisis peut être modifiée dans le menu installateur D35 (Hystérisis d'eau).
P2 ECO La pompe à chaleur consomme le moins d'énergie possible. La pompe à chaleur fonctionne à une température d'eau inférieure au point de consigne A2 (T ECO). L'hystérisis peut être modifiée dans le menu installateur D35 (Hystérisis d'eau).
P3 BOOST La pompe à chaleur et le radiateur électricque fonctionnent simultanément lorsque cela est possible (le mode intermédiaire estforcédés le début du cycle de chauffage). Si D28 (T HP max) est supérieur à A3 (T BOOST), le compresseur s'arrêté au point de consigne de température D28 (T HP max), sinon le compresseur s'arrêté à A3 (T BOOST).
P4 BACKUP C'est un mode d'urgence. En mode BACKUP, l'eau est chauffée par le radiateur électricque à une température inférieure à celle souhaitée. La lutte contre les légionelles est active dans tous les cas.
P5 HOLIDAY (VACANCES)	La pompe à chaleur est étente et seul l'écran LCD est actif. La pompe à chaleur ne démarre pas lorsque le chauffage de l'eau est nécessaire. Le compresseur est étente sauf pendant la lutte contre les LégionNELLES où il peut être activé. Le mode VACANCES est connecté à la fonction B3 (Chaud à temps). Une fois la minuterie B3 (Chaud à temps) terminée, l'appareil revient au mode de fonctionnement précédent.

Remarque: l'appareil peut etre mis hors tension en passant en mode VACANCES.

7.4. Menu principal

L'accès à ce menu nécessite une bonne compréhension du fonctionnement de l'appareil. Il est fortement recommendé de dire et de comprendre les descriptions des éléments de menu suivants. La modification de certains de ces points de consigne peut avoir des effets importants sur le fonctionnement et les performances de l'appareil.

Le menu principal est divisé en quatre sections:

A-Temporatures
B-Fonctions
C - Généralités
D-Installateur

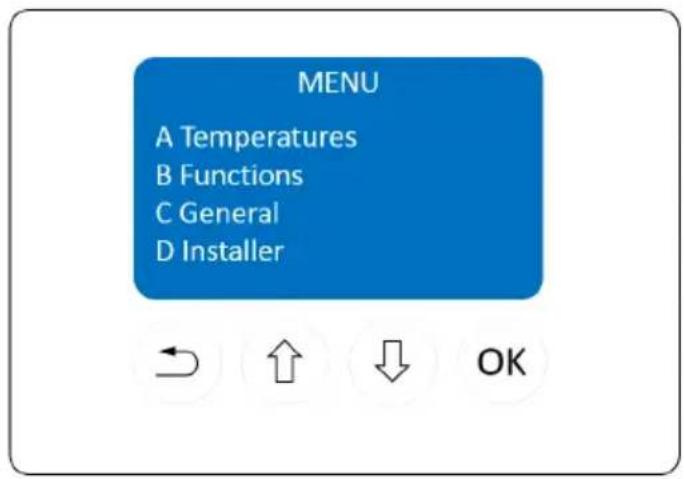

Figure 18 - Menu principal

7.4.1.Temperatures

Les points de consigne de température peuvent être modifiés sous l'élement de menu « températures ». Différents points de consigne de température peuvent être régés en fonction du mode de fonctionnement relatif. Toutes les températures sont en °C.

Code	Nom du point de consigne	Description Plage		Réglages d'usine
A1 T AUTO		Le niveau de température auquel l'appareilCHAUFFE l'eau lorsque le mode AUTO est sélectionné. L'hystérisis peut être modifiée dans le menu installateur D35 (Hystérisis d'eau).	5 - 65 53,5
A2 T ECO		Le niveau de température auquel l'appareilCHAUFFE l'eau lorsque le mode ECO est sélectionné. L'hystérisis peut être modifiée dans le menu installateur D35 (Hystérisis d'eau).	5 - 55 50
A3 T BOOST	Le niveau de température auquel l'appareilCHAUFFE l'eau lorsque le mode BOOST est sélectionné. L'hystérisis peut être modifiée dans le menu installateur D35 (Hystérisis d'eau).	5 - 65 53,5

7.4.2. Fonctions

Les fonctions sont similaires aux modes de fonctionnement, mais elles ne sont pas accessibles directement à partir de l'écran d'accueil et peuvent varier d'un apparéil à l'autre.

Code	Nom du point de consigne	Description Plage		Réglages d'usine
B1 Contrôle du début de la source	AUTO	Le débit de la source de chaleur est automatiquement ajusté afin de respecter une différence de température prédéfinie entre l'entrée et la sortie de la source de chaleur, comme décrit à la Figure 19. En général, plus la température de l'entrée de la source de chaleur T1 est élevé, plus la différence de température entre la température d'entrée T1 et la température de sortie T2 est importante. La différence de température peut être régliée dans le menu installateur D5 (Source DELTA T).	AUTO/FIXE/DELTA T	AUTO
	FIXE	Le débit de la source de chaleur est réglié à son niveau maximal. Ce niveau peut être réglié dans le menu installateur D3 (Débit maximal de la source).
	DELTA T	Le débit de la source de chaleur est régulé afin d'obtenir une différence de température fixe entre l'entrée et la sortie de la source de chaleur (T1 et T2), qui peut être régliée dans le menu installateur D5 (Source DELTA T).

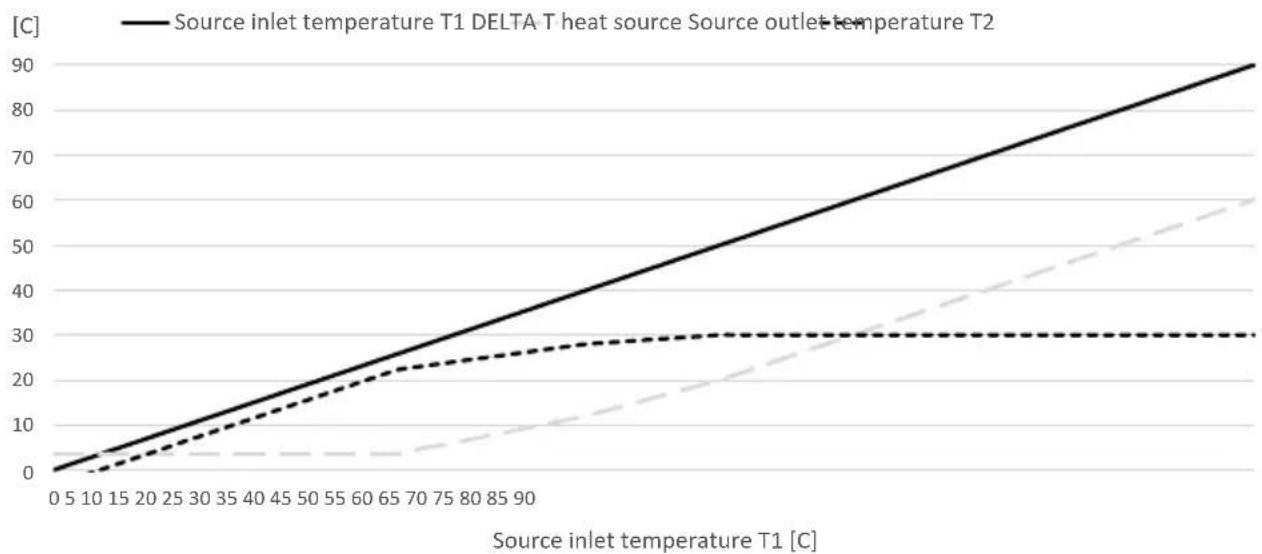

Figure 19 - La différence de température entre l'entrée et la sortie de la source de chaleur.

Code	Nom du point de consigne	Description Plage			Réglages d'usine
B2 Tarif	bas	Standard	Le tarif bas permet au chauffage électrique et à la pompe à chaleur de ne fonctionner que pendant les périodes où les prix de l'électricité sont bas, selon le point de menu qui règle le programme du tarif bas D17/D18 (tarif bas pendant les jours de semaine / le week-end). L'appareil ne fonctionne que pendant des heures prédéfinies de la journée. Si la fonction PV (B5) est active, le chauffage électrique et la pompe à chaleur peuvent fonctionner en dehors de la période à tarif bas.	ARRÊT/STANDARD/OPTIMAL 1/OPTIMAL 2	ARRÊT
		Optimal 1	Cette fonction permet l'exploitation maximale du prix plus bas de l'électricité pendant les périodes nocturnes entre 00:00 et 05:00.
		Optimal 2	Cette fonction permet l'exploitation maximale du prix plus bas de l'électricité pendant les périodes nocturnes entre 00:00 et 05:00. Pendant la journée, l'unité fonctionné conformément aux périodes à bas tarif D17 et D18.
B3	Chaud à temps	L'appareil peut êtreprogrammé pour fournir de l'eau chaude de 1 à 30 jours à partir du moment où la fonction est activée et où le mode VACANCES est sélectionné. L'appareil passen en MODE AUTO dans le nombre de jours souhaité.	ARRÊT/MARCHE	ARRÊT

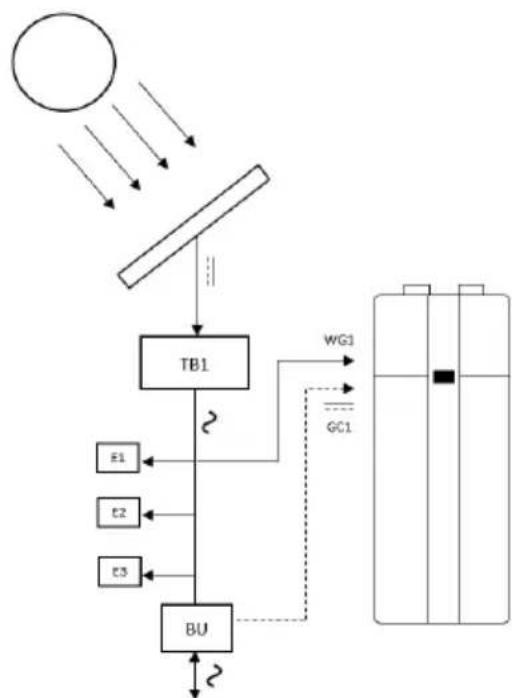

B4	Arrêt*	La fonction PV n'est pas active. Si cette fonction est activée, la pompe à chaleur et le radiateur électricque ne peuvent démarrer que si la tension d'entrée en GC1 (0 - 10V) est supérieure à D20/D21 (Tension PV HP/EL min.)pendant plus de D22 (temps PV min.).	ARRÊT/ECO/STOCKAGE	ARRÊT
	PV ECO*	La fonction PV permit de chauffer l'eau uniquement avec la pompe à chaleur jusqu'à ce que le point de consigne de température définir par le MODE de fonctionnement soit atteint.
	STOC-KAGE PV*	La fonction PV permit de chauffer l'eau jusqu'à la température maximale, en donnant la priorité au fonctionnement de la pompe à chaleur si le mode BOOST ou BACKUP n'est pas actif. La pompe à chaleur fonctionne seule jusqu'à ce que la température maximale autorisée pour le fonctionnement de la pompe à chaleur D33 (T HP Max) soit atteinte. Le radiateur électricque fonctionne uniquement de D33 à la température maximale autorisée D9 (Température d'eau max.).

7.4.3. Généralités

La section Généralités regroupe tous les réglages standard qui n'ont que peu ou pas d'effet sur le fonctionnement de la pompe à chaleur, à l'exception de l'élement de menu Réinitialisation.

L'activation de la fonction Réinitialisation ramène tous les points de consigne à la valeur des réglages d'usine.

Les points de consigne du menu Généralités sont décrits dans le tableau ci-dessous.

Code	Nom du point de consigne	Description Plage		Réglages d'usine
C0 Réinitialisation		Les points de consigne du menu utilisateur sont réinitialisés. Les paramètres les plus avancés ne peuvent être réinitialisés qu'à partir du menu installateur. Les informations comme le nombre d'heures du compresseur et du ventilateur ne peuvent pas été réinitialisées.	ARRÊT/MARCHE	ARRÊT
C1 Info Laversion du logiciel s'affiche. --
C2 TempsLe temps peut être réglé ici. --
C3 Date La date peut être régée ici. --
C4 Jour Le jour de la semaine peut être sélectionné. - Lundi
C5 LangueD'autres langues peuvent être sélectionnées. - Anglais
C6Contraste		Le contraste de l'écran peut être réglé.	-	-

7.4.4. Menu Installateur

L'accès au menu Installateur doit être réservé au personnel qualifié. Certains des points de consigne qui peuvent être régés à partir de ce menu peuvent avoir des effets importants sur les performances de l'appareil en fonction du type de mise en service et d'installation. Il doit y avoir une correspondance ajustée entre les points de consigne de l'installateur et le type d'installation afin d'optimiser la performance et la durée de vie de l'appareil.

Pour acceder au menu Installateur, vous devez saisir un mot de passer à 4 chiffres. Le mot de passer est : 2016. Toutes les températures sont exprimées en °C.

Code	Nom du point de consigne	Description Plage		Réglages d'usine
D0 Réinitialisation		Tous les points de consigne sont réinitialisés aux régles d'usine. Le menu Information et les points de consigne de l'installateur sont également modifiés.	ARRÊT/MARCHE	ARRÊT
D1 Erreurs Les alarmes de		l'appareil peuvent être vérifiées ici. --
D2 Modbus	Adresse D2.0	Adresse Modbus L'adresse Modbus peut être sélectionnée entre 1 et 247.	1 - 247 30
	Débit en bauds D2.1	Débit en bauds Modbus Le débit en bauds Modbus peut être sélectionné entre 19 200 et 9 600.	9 600 -19 200	19 200
	Parité D2.2	Parité Modbus La parité modbus peut être régée sur Paire, Impaire ou désactivée.	Paire / Impaire /Aucun	Paire
	Modification de D2.3	Modification de Modbus Si cette fonction est activée, il est possible de modifier les points de consigne conservés pour le développement avec un enregistrure de données.	ARRÊT/MARCHE	ARRÊT
D3	Débit max. de la source	Le débit maximal de la source de chaleur peut être régé.	0 - 100 80
D4	Débit min. de la source	Le débit minimal de la source de chaleur peut être régé.	0 - 100 40
D5	Source DELTA T	La différence de température de la source de chaleur entre l'entrée et la sortie peut être ajustée.Si B1 (contrôle du débit) est en mode AUTO, ce point de consigne permet d'ajuster la différence de température de la source de chaleur AUTO déscribe à la Figure 19.Si B1 (contrôle du débit) est à FIXE, ce point de consigne déterminée la différence de température souhaitée de la source de chaleur.	-20 - 20 0
D6 Retour T		Ce point de consigne permet de régler la température de sortie de la source de chaleur souhaitée si B1 (contrôle du débit) est à RETOUR T.	-20 - 50 25
D7 Source	T min.	La température minimale autorisée de la source de chaleur pendant le fonctionnement de la pompe à chaleur peut être régée ici. Si la température de la source de chaleur d'entrée T1 est inférieure à D7 Source T min, la pompe à chaleur s'arrête et le radiateur électric fonctionne jusqu'à ce que le point de consigne de l'eau soit atteint.	0 - 30 10
D8 Source	T max.	La température maximale autorisée de la source de chaleur pendant le fonctionnement de la pompe à chaleur peut être régée ici. Si la température de la source de chaleur d'entrée T1 est supérieure à D8 Source T max, la pompe à chaleur s'arrête et le radiateur électric fonctionne jusqu'à ce que le point de consigne de l'eau soit atteint.	20 - 89 55
D9	Température d'eau max.	La température maximale autorisée dans le réservoir. 50	- 70 65
D10	Température max. de l'évaporateur	La température maximale de sortie de la source de chaleur T2 autorisée pendant le fonctionnement de la pompe à chaleur peut être régée. Si T2 est supérieur à la consigne, la pompe à chaleur s'arrête et le radiateur électricque est activé.	20 - 60 45
D11	Température min. de l'évaporateur	La température minimale de l'évaporateur qui peut être atteinte par la pompe à chaleur.	-10 - 20 4
D12 BACKUP T		La température de l'eau du réservoir T3 à laquelle l'appareil arrêté le radiateur électricque en mode BACKUP.	5 - 65 35
D13 Légionelles		La fonction légionnelles peut être activée. La fonction légionnelles n'allume pas la pompe à chaleur, mais continue simplement le cycle de chauffage à une température plus élevé D14 (Légionnelles T). L'options légionnelles ne fonction qu'avac la pompe à chaleur jusqu'à D28 (T HP MAX). L'augmentation de la température restante s'effectue uniquement avec le radiateur électricque.	ARRÊT/MARCHE	ARRÊT
D14 Légionelle T		Le point de consigne de température des légionnelles peut être régé.	55 - 65 60
D15	Jour des légionnelles	Le jour de la semaine des légionnelles peut être régé	Lundi/dimanche	Dimanche
D16	Fonctionnement forcé	Le fonctionnementforcé de la pompe à chaleur peut être activé ici. La pompe à chaleur démarre même s'il n'y a pas de besoin d'eau chaude. Lorsque la température maximale autorisée par la pompe à chaleur est atteinte, l'appareil s'accête. Cette fonction doit être utilisée à des fins d'essai.	ARRÊT/MARCHE	ARRÊT
D17	Tarif bas enSEAmine	L'heure de début et de fin de la période de tarif bas d'électricité pour les jours de laSEAmine.Trois périodes peuvent être sélectionnées.	0-230-230-23	00-0000-0000-00
D18	Tarif bas enweek-end	L'heure de début et de fin de la période de tarif bas d'électricité pour les week-ends.Trois périodes peuvent être sélectionnées.	0-230-230-23	00-0000-0000-00
D19	Tempsd'économied'énergie	Le Temps d'économie d'énergie peut être désactivé.	ARRÊT/MARCHE	MARCHE
D20	PV min VoltageHP*	La tension minimale (V) requise en GC1 (PV 0-10 V) pour démarrer la pompe à chaleur lorsque la fonction PV est active.	0-100
D21	PV min VoltageEL*	La tension minimale (V) requise en GC1 (PV 0-10 V) pour démarrer le radiateur électrique lorsque la fonction PV est active.	0-100
D22 PV min time*	Le temps minimum (minutes) auquel la tension d'entrée (V) du panneau PV doit être supérieure au point de consigne D20/D21 (PV min Voltage HP/EL) afin de démarrer le radiateur électrique ou la pompe à chaleur lorsque la fonction PV est active. D22 règle également le temps de fonctionnement minimal de la pompe à chaleur lorsque cette-ci est démarrée par la fonction PV.	0-9915
D23 SG Ready	ARRÊT	La fonction SG ready peut être activée ici par l'instantiateur. Trois modes possibles peuvent être sélectionnés. Cette fonction permet le démarrage de la pompè à chaleur à partir d'un accès externe. SG ready n'est pas actif s'il n'y a pas d'entrée externe (SG1 OFF, SG2 OFF).	OFF/SG Boost/SG Eco/SG Block	ARRÊT
	SG BOOST	La pompè à chaleur et le radiateur électricque doit démarrer si la température de l'eau est inférieure à la température maximale autorisée dans le réservoir. La pompè à chaleur et le radiateur électricque sont forcés de fonctionner (SG1 ON et SG2 ON).
	SG ECO	La pompè à chaleur fonctionne en réduisant les coûts, seule la pompè à chaleur est activée (SG1 OFF, SG2 ON).
	SG BLOCK	L'appareil peut être arrêté même en cas de besoin d'eau chaude (SG1 ON, SG2 OFF).
D24	Démarrage/ arrêt	Contrôle externe Si GC1 recoit un signal supérieur à 2V, le fonctionnement de l'appareil est arrêté.	ARRÊT/démarrage/ arrêt	ARRÊT
D25	Minuteur de service	Le minuteur de service est activé (ON) ou désactivé (OFF).	ARRÊT/MARCHE	ARRÊT
D26	Temps du minutesur de service	Si la fonction filtrte est activée, la minuterie du filtrtre peut être sélectionnée. Ce point de consigné déterminé le nombre de mois après lequel l'alarme du filtrtre est affichée.	0 - 36 12
D27	Réinitialisation de l'entretien	Une fois l'entretien terminé, activez cette fonction pour réinitialiser la minuterie du filtrtre.	ARRÊT/MARCHE	ARRÊT
D28 T HP	max	La température maximale de l'eau pouvant être atteinte par la pompè à chaleur en °C.	55 - 70 65
D30 Mode	démo	Sur l'écran, tout semble fonctionner comme en mode conventionnel, mais tous les relais sont désactivés et toutes les erreurs sont supprimées. Cette fonction peut être activée à des fins de démonstration.	ARRÊT/MARCHE	ARRÊT
D31	Hysteresis de préchauffage	Différence de température entre la température du réservoir d'eau T3 et la température d'entrée T1 de la source de chaleur à laquelle le préchauffage s'accête.	-20 - 20 5
D32	Préchauffage (bobine)	L'options Préchauffage peut être activée ici. En mode Préchauffage, l'eau du réservoir peut être chauffée par la source de chaleur à travers la bobine, sans l'utilisation de la pompe à chaleur.	ARRÊT/MARCHE	-
D33	Intermédiaire (bobine + HP)	L'options Intermédiaire peut être activée ici. Dans le mode Intermédiaire, l'eau du réservoir peut être chauffée simultanément et directement par la source de chaleur à travers la bobine et par le fonctionnement de la pompe à chaleur. Cette fonction permet de réduire la consommation d'électricité.	ARRÊT/MARCHE	-
D34	Pompe/soupape	Selon le modèle de l'appareil, le fonctionnement avec une pompe ou une soupape de modulation peut être sélectionné. Dans les apparciels équipés d'une pompe, ce point de consigne ne doit pas être régle sur « ARRÊT » et inversement.	ARRÊT/MARCHE	-
D35	Hystérésis d'eau	L'hystérésis de température de l'eau du réservoir peut être réglée.	1 - 20 -
D36 Saumure	Si la fonction Saumure est activée, l'appareil peut fonctionner avec des températures d'entrée de source de chaleur d'au moins 5 C.	ARRÊT/MARCHE	ARRÊT

7.5. Fonction photovoltaique

La pompe à chaleur pour eau chaude sanitaire (DHWHP) peut être commandée par un signal provenant d'un convertisseur solaire photovoltaique (PV) ou d'un compteur d'énergie, soit comme simple démarrage/arrêt via un contact sans potentiel, soit par un signal variable.

La figure 20 représenté les configurations d'installation possibles avec ou sans compteur d'énergie.

En utilisant l'option de signal variable, une certaine sortie (DC ou mA) du convertisseur (PV) ou du compteur d'énergie correspond à une quantité donnée de puissance excédentaire à utiliser dans la pompe à chaleur pour eau chaude sanitaire. Cette puissance excédentaire peut être utilisé pour activer soit le thermoplongeur électrique, soit la pompe à chaleur (HP), soit les deux.

Figure 20 - Installation PV 1: signal de commande de provenant du convertisseur. Installation PV 2: signal de commande provenant du compteur d'énergie.

TB1: Convertisseur CC-CA

BU: Compteur d'énergie

E1-2-3:Chargesélectriques

WG1: Alimentation électric de la pompe à chaleur

GC1: Signal d'entrée de la fonction photovoltaique (0 - 10 VDC, 0 - 3 VDC, 4 - 20 mA).

7.6. Dispositifs de sécurité

7.6.1. Commutateur haute pression

Afin de garantir que le compresseur ne fonctionne pas au-delà de son enveloppe de fonctionnement, un commutateur haute pression intégré arrêté le compresseur lorsque la pression dans le circuit frigorifique devient trop élevé. Le pressostat arrêté le compresseur si la pression est supérieure à 25 bars.

Pour redémarrer l'appareil, l'alimentation doit être coupée et réactivée.

7.6.2. Interrupteurs de sécurité

En cas de panne du thermoplongeur électrique, les interrupteurs de sécurité arrêtent l'appareil. Si la valeur de consigne (80^) est dépassee, le thermoplongeur电量se déconnecte. Le thermoplongeur电量que peut etre reactive lorsque la tempere est inférieure a 80^

Pour ce faire, l'appareil doit être mis hors tension et le panneau avant doit être démontré. Ensuite, vous pouvez appuyer sur les boutons de réinitialisation situés au centre des interrupteurs. Cette opération ne doit être effectué que par un personnel qualifié.

De plus, un interrupteur de sécurité thermique supplémentaire arrêté le compresseur lorsque la surface du compresseur atteint des températures supérieures à 160^ .

Veuillez respecter les régles et réglementations locales relatives à l'inspection périodique eventuelle de la pompe à chaleur par un personnel qualifié.

8.1. Exigences environnementales

Lors de la réparation ou du démontage de la pompe à chaleur pour eau chaude sanitaire Microbooster, veuillez respecter les réglementations environnementales et les exigences légales relatives au recyclage et à l'élimination des matériaux.

8.2. Filtres

Après le premier mois de fonctionnement, les filtres HZ2 et HZ3 doivent être nettoyés.

8.3. Circulation d'eau et réservoir d'eau

8.3.1. Soupape de décompression

Votre installateur ainstallé une soupape de décompression pres du raccord d'eau froide du réservoir d'eau chaude sanitaire pour protégger le réservoir d'eau contre les pressions excessives lorsque l'eau sanitaire se dilate pendant le processus de chauffage.

Le clapet anti-retour (clapet de vérification, qui est installé devant la soupape de décompression de la conduite d'eau froide, empêche l'eau du réservoir de returner dans la conduite d'eau froide. Par conséquent, la pression dans le réservoir d'eau augmente jusqu'àu réglage maximum de la soupape de décompression et la soupape s'ouvre. L'excedent d'eau s'écoule. Si la soupape de décompression ne s'ouvrait pas, le réservoir d'eau exploserait.

La soupape de décompression doit fonctionner régulièrement pour éliminer les dépôts de calcaire et pour vérifier qu'elle n'est pas bloquée. Elle est testé en appuyant sur le levier/en tournant la poignée de la soupape de décompression tout en vérifiable que l'eau s'écoule. Les dommages causés par une soupape de décompression défectueuse ne sont pas couverts par la garantie.

Veuillez noter que de l'eau peut s'écouler de la conduite d'évacuation de la soupape de décompression en raison du chauffage de l'eau.

8.3.2. Anode

Afin d'eviter la corrosion du réservoir d'eau chaude émailé, une anode en magnésium est installée derrière le panneau avant dans la moitié supérieure du réservoir d'eau. La durée de vie de l'anode est d'environ 2 à 5 ans, en fonction de la qualité de l'eau.

Il est recommandé d'inspecter l'anode chaque année.

1) Débranchez l'alimentation électrique ou la fiche d'alimentation.
2) Retirez le couvercle avant en plastique. Ceci permet d'acceder à l'anode.
3) Débranche la connexion du fil entre l'anode et le réservoir (figure 21).
4) Insérez un multimètre (plage mA) entre l'anode et le réservoir. Courant de l'anode > 0,3 mA: L'anode est active et correcte. Courant de l'anode < 0,3 mA: L'anode doit être vérifiée et eventuèlement remplaçaée.
5) Rebranche la connexion du fil entre l'anode et le réservoir. Fermez le couvercle avant et allumez l'appareil.

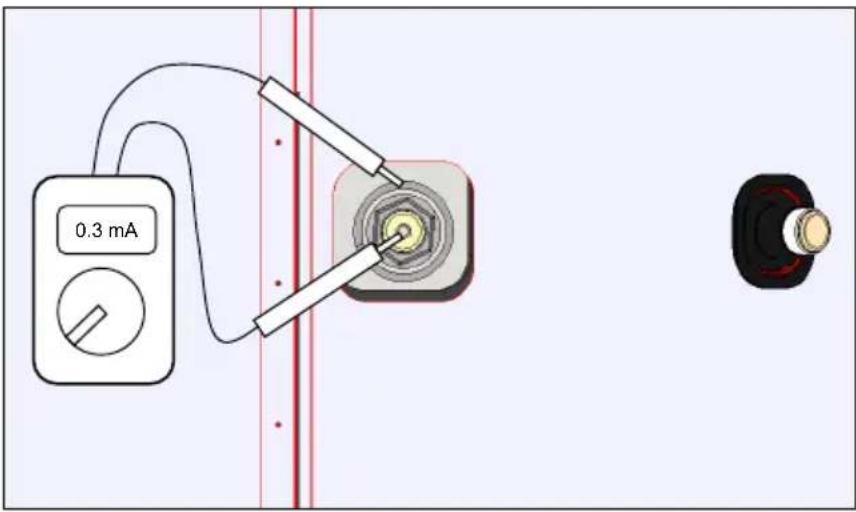

Figure 21 -Commande de I'anode

Veuillez notes que l'eau doit être chauffée à des températures opérationnelles au moins une fois avant que le test ci-dessus puisse être effectué.

Pour remplacer l'anode, il faut proceder comme suit:

Fermez l'entree d'eau froide.
- Raccordez un tuyau au robinet de vidange pour que l'eau du réservoir d'eau puisse s'écouler dans la conduite la plus proche.
- Ouvrez un point de contrôle d'eau chaude (pour éviter le vide dans le réservoir d'eau).
- Lorsque le niveau d'eau dans le réservoir est inférieur à l'anode, celle-ci peut être retiree pour inspection et remplacement.

L'inspection et le remplacement de l'anode ne doit être effectués que par un personnel qualifié.

Les mesures suivantes doivent être prises pendant la mise hors tension :

• Débranchez l'appareil du secteur, cela signifie que vous doivent débrancher les cables électriques.
• Fermez l'entrée et la sortie de la source de chaleur et vidangez le fluide des tuyaux de la source situés sur la partie supérieure de la pompe à chaleur.
• Fermez l'entrée d'eau froide et raccordez un tuyau au robinet de vidange, de sorte que l'eau du réservoir puisse s'écouler vers la conduite la plus proche.
• Retirez les conduites d'eau et de chauffage.

L'appareil doit être mis hors tension de la manière la plus respectue de l'environnement possible. Pourmettre le produit au rebut,veuilles respecter la reglementation municipale locale en matière d'élimination des déchets.

10.1. Alarmes

Alarme	Signification	Raisons possibles	Solutions possibles
E1, E2, E3 Sondes de température hors plage	La sonde de température T1, T2 ou T3 est défectueuse ou n'est pas connectée au circuit imprimé	Vérifiéz que le capteur est connecté au circuit imprimé
		Remplacez la sonde de température
E6 Commutateur haute pression	Haute pression dans le système de réfrigération	Réduisez le point de consigne de la température de l'eau
		Réduisez le début maximal de la source de chaleur D3 dans le menu installateur
	Le commutateur haute pression BP1 est défectueux ou n'est pas connecté au circuit imprimé.	Remplacez le composant
E7 Faible	température de l'évaporateur	Débit trop faible de la source de chaleur Augmentez le début minimal de la source de chaleur D4
		Température trop faible de la source de chaleur	Augmentez la température d'entrée de la source de chaleur T1
		Air dans l'évaporateur Désaïrez l'évaporateur à l'aide de l'entrée d'aération
E8 Haute	température de l'évaporateur	Débit trop élevé de la source de chaleur	Réduisez le début maximal de la source de chaleur D3
		Température trop élevé de la source de chaleur	Réduisez la température d'entrée de la source de chaleur T1
E9 Puissance de chauffage insuffisante	Fuite du fluide frigorigène Réparez les fuites	et chargez le fluide frigorigène (à faire uniquement par un technicien autorisé)
	Position incorrecte de la sonde de température de sortie de la source de chaleur T2	Vérifiéz que la sonde de température T2 est positionné sur le côte de l'évaporateur et qu'elle est en contact avec celui-ci.
	Position incorrecte de la sonde de température de l'eau T3	Vérifiéz que la sonde de température T3 est positionné dans le doigt de gant de température
E10 Température d'entrée source elevée	La température d'entrée de la source de chaleur dépasse D8 (Source T max)	Réduisez la température d'entrée de la source de chaleur T1
E11 Entretien requis	L'appareil nécessite une maintenance périodique	Contactez votre technician qualifié

10.2. Dépannage

De plus, consultez les questions suivantes avant de contacter un installateur :

• L'arrivée d'eau froide est-elle ouverte?
• L'un des dispositifs de sécurité a-t-il désactifé la pompé à chaleur ou le thermoplongeur électrique?
  Le court-circuit externe des bornes a-t-il désacté la pompé à chaleur?
• La réinitialisation d'usine a-t-elle été testée?
• Si cen'est pas l'une des erreurs ci-dessus, veuillez contacter :

Pendant la période de garantie (0 à 2 ans): L'installateur auprès duquel l'appareil a été acheté.

Après la période de garantie (> 2 ans): L'installateur auprès duquel l'appareil a été acheté ou les partenaires du fabricant.

Veuillez garder à portée de main les données de la plaque signalétique (plaque argentée sur l'appareil).

Problème Raisons possibles Solution possible
Le produit ne fournit pas d'eau chaude	L'appareil n'est pas connecté à l'alimentation électrique	Assurez-vous que l'écran s'allume.
	Les alarmes du dispositif de commande arrêtent le fonctionnement de l'appareil	Vérifiez les alarmes dans le menu Info E
	Points de consigne BASSE température de l'eau	Augmentez tous les points de consigne de température dans le menu A Températures
	L'interrupteur thermique de sécurité s'ouvre et coupe l'alimentation électrique du radiateur électrique	Rétablissez les conditions d'origine de l'interrupteur thermique de sécurité
	E7 s'affiche Augmentez D4 (débit minimal de la source de chaleur) de +10
	La fonction SG Ready est active Désactivez la fonction SG Ready
	L'interrupteur thermique de sécurité FN1 s'ouvre et coupe l'alimentation électrique du radiateur électrique	Rétablissez les conditions d'origine de l'interrupteur thermique de sécurité FN1.
Émissions sonores élevées	Vibration des composants Assurez-vous que tous les composants comme le compresseur et l'électrovanne sont bien fixés.

11. INFORMATIONS SUR LE PRODUIT ET L'INSTALLATEUR

Modèle installé :

Numéro de série :

Accessoires:

Installateurs

Installation des tuyaux

Date:

Entreprise:

Nom:

Numero de téléphone :

Installationélectrique

Date:

Entreprise:

Nom:

Numero de téléphone :

Mise en service

Date:

Entreprise :

Nom:

Numero de téléphone :

NIBE

Zone industrielle RD 28, Rue du Pou du Ciel, 01600 Reyrieux

Tel.: [phone] E-mail: [e-mail] www.nibe.fr

Pour les pays ne figurant pas dans cette liste, veuilles contacter NIBE Suède ou consultez www.nibe.eu pour plus d'informations.
