TM826USBLA - Chargeur de batterie LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Marque	Legrand
Modèle	TM826USBLA (et compatibles TR5262USB, TR5362USB, TR8200HUSB, TR8300HUSB)
Type de produit	Chargeur de batterie mural USB duplex
Alimentation	120 V ~, 60 Hz (AC)
Courant de sortie USB	3,1 A total (5 V CC)
Nombre de ports USB	2
Matériau conducteurs accepté	Cuivre ou cuivrés (AWG n° 10-14)
Dimensions (approx.)	104 mm x 70 mm x 41 mm
Poids (approx.)	100 g
Utilisation	Intérieur
Fonctions principales	Charge de dispositifs USB (smartphones, tablettes, etc.) avec courant total 3,1 A
Sécurité	Couper l'alimentation avant installation ; ne pas utiliser avec fils en aluminium ; installation par électricien qualifié ; ne pas suspendre d'appareils par le cordon
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif ; ne pas utiliser d'eau ou de produits liquides
Pièces détachées et réparabilité	Aucune pièce réparable ; remplacer l'ensemble en cas de dysfonctionnement
Température de fonctionnement	0 °C à 40 °C
Pays d'origine	Chine
Homologations	Conforme aux codes électriques locaux et nationaux

FOIRE AUX QUESTIONS - TM826USBLA LEGRAND

Comment installer le chargeur mural Legrand TM826USBLA ?

Avant toute installation, coupez l'alimentation au niveau du panneau électrique. Retirez la plaque murale et débranchez l'ancien dispositif si nécessaire. Dénudez les fils sur 12 mm, puis connectez-les aux bornes comme indiqué sur le schéma. Serrez les vis à un couple de 12 à 14 in-Lb. Remontez la plaque et rétablissez le courant.

Quelles sont les précautions de sécurité essentielles ?

Toujours couper l'alimentation avant l'installation. N'utilisez que des fils en cuivre ou cuivrés, jamais en aluminium. L'installation doit être réalisée par un électricien qualifié. Ne pas suspendre d'appareils par le cordon de chargement.

Puis-je utiliser ce chargeur avec des fils en aluminium ?

Non, l'utilisation de fils en aluminium est strictement interdite.Utilisez uniquement des fils en cuivre ou cuivrés de calibre AWG n° 10-14.

Quelle est la puissance de sortie des ports USB ?

Les ports USB fournissent un courant total de 3,1 A sous 5 V CC. Le courant est distribué entre les deux ports, permettant de charger plusieurs appareils simultanément.

Puis-je charger plusieurs appareils en même temps ?

Oui, vous pouvez brancher jusqu'à deux appareils USB. Le courant total de 3,1 A est partagé entre les ports, donc la vitesse de charge peut être réduite si les deux appareils consomment beaucoup.

Que faire si mes appareils ne chargent pas ?

Vérifiez d'abord que le circuit est sous tension. Assurez-vous que les branchements sont corrects et que les fils sont bien serrés. Testez avec un autre câble USB. Si le problème persiste, faites vérifier l'installation par un électricien.

Ce chargeur supporte-t-il le transfert de données USB ?

Non, les ports USB sont uniquement destinés à la recharge et ne permettent pas le transfert de données. Ils ne sont pas conçus pour la synchronisation.

Puis-je installer ce chargeur à l'extérieur ?

Ce dispositif est conçu pour une utilisation en intérieur uniquement. Il n'est pas protégé contre l'humidité ou les intempéries. Pour une installation extérieure, utilisez un modèle adapté.

Comment entretenir et nettoyer le chargeur ?

Nettoyez la plaque avec un chiffon sec et non abrasif. N'utilisez jamais d'eau, de solvants ou de produits liquides qui pourraient pénétrer à l'intérieur et causer un court-circuit.

Ce chargeur est-il compatible avec la charge rapide (Quick Charge) ?

Non, ce modèle fournit une charge standard à 5 V. Il ne prend pas en charge les protocoles de charge rapide comme Qualcomm Quick Charge ou USB-PD. La charge s'effectue à vitesse standard.

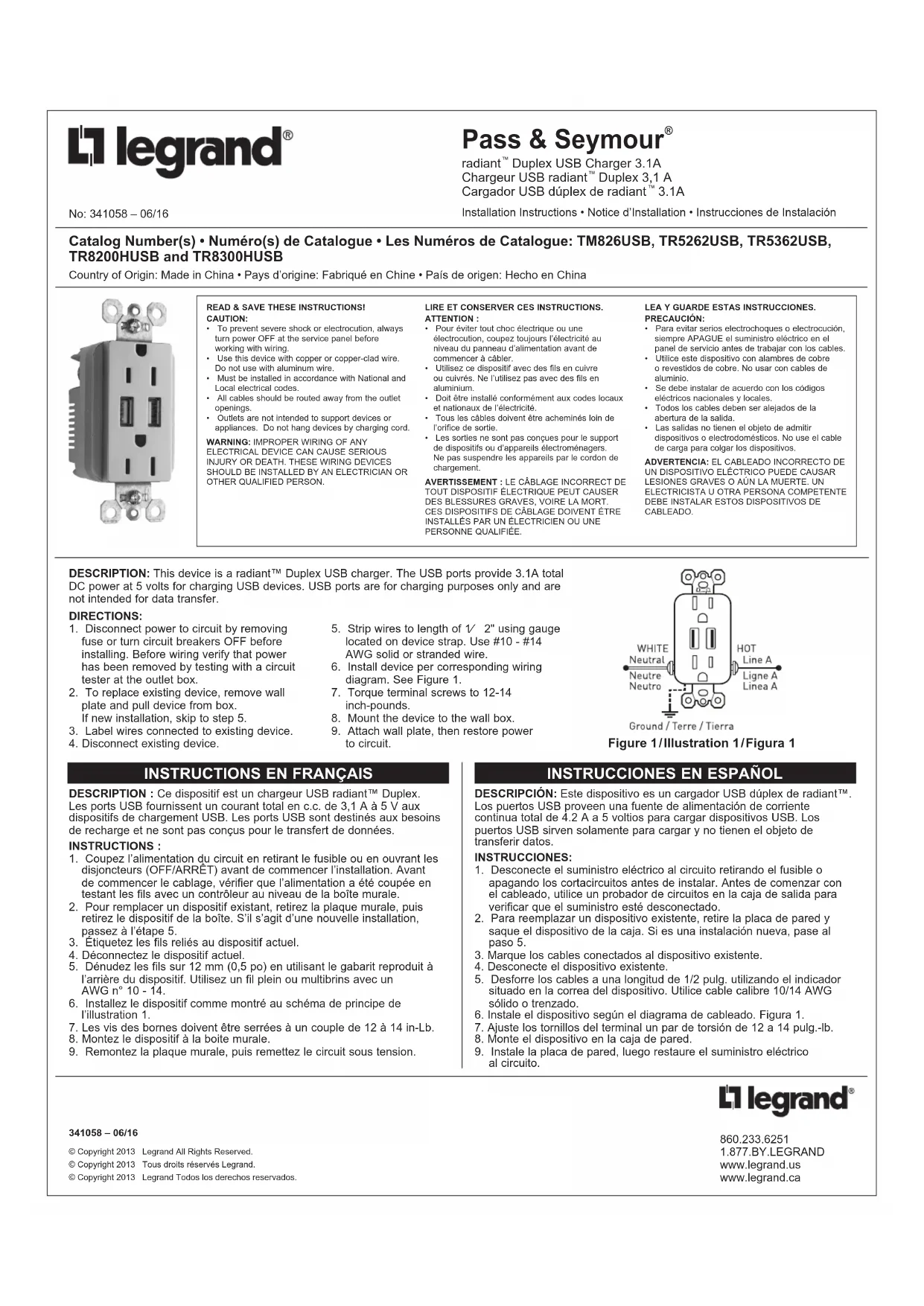

MODE D'EMPLOI TM826USBLA LEGRAND

Catalog Number(s) • Numéro(s) de Catalogue • Les Numéros de Catalogue: TM826USB, TR5262USB, TR5362USB, TR8200HUSB and TR8300HUSB

Country of Origin: Made in China • Pays d'origine: Fabriqué en Chine • País de origen: Hecho en China

Pour éviter tout choc électrique ou une électrocution, coupez toujours l'électricité au niveau du panneau d'alimentation avant de

commencer à câbler.

Utilisez ce dispositif avec des fils en cuivre ou cuivrés. Ne l'utilisez pas avec des fils en aluminium.

Doit être installé conformément aux codes locaux et nationaux de l'électricité.

Tous les câbles doivent être acheminés loin de l'orifice de sortie.

Les sorties ne sont pas conçues pour le support de dispositifs ou d'appareils électroménagers. Ne pas suspendre les appareils par le cordon de chargement.

AVERTISSEMENT : LE CÂBLAGE INCORRECT DE TOUT DISPOSITIF ÉLECTRIQUE PEUT CAUSER DES BLESSURES GRAVES, VOIRE LA MORT. CES DISPOSITIFS DE CÂBLAGE DOIVENT ÉTRE INSTALLÉS PAR UN ÉLECTRICIEN OU UNE PERSONNE QUALIFIÉE.

LEA Y GUARDE ESTAS INSTRUCCIONES.

PRECAUCIÓN:

DESCRIPTION : Ce dispositif est un chargeur USB radiant™ Duplex. Les ports USB fournissent un courant total en c.c. de 3,1 A à 5 V aux dispositifs de chargement USB. Les ports USB sont destinés aux besoins de recharge et ne sont pas conçus pour le transfert de données.

INSTRUCTIONS

1. Coupez l'alimentation du circuit en retirant le fusible ou en ouvrant les disjoncteurs (OFF/ARRÊT) avant de commencer l'installation. Avant de commencer le cablage, vérifier que l'alimentation a été coupée en testant les fils avec un contrôleur au niveau de la boîte murale.
2. Pour remplacer un dispositif existant, retirez la plaque murale, puis retirez le dispositif de la boîte. S'il s'agit d'une nouvelle installation, passez à l'étape 5.
3. Étiquetez les fils reliés au dispositif actuel.
4. Déconnectez le dispositif actuel.
5. Dénudez les fils sur 12 mm (0,5 po) en utilisant le gabarit reproduit à l'arrière du dispositif. Utilisez un fil plein ou multibrins avec un AWG n° 10 - 14.
6. Installez le dispositif comme montré au schéma de principe de l'illustration 1.
7. Les vis des bornes doivent être serrées à un couple de 12 à 14 in-Lb.
8. Montez le dispositif à la boite murale.
9. Remontez la plaque murale, puis remettez le circuit sous tension.
