TM826USBW - Prise murale LEGRAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Prise murale avec chargeur USB intégré
Marque	Legrand
Modèle	TM826USBW
Tension de sortie USB	5 V c.c.
Courant de sortie USB (total)	3,1 A
Types de câbles acceptés	Cuivre uniquement (AWG n°10-14)
Longueur de dénudage recommandée	12 mm (0,5 po)
Couple de serrage des vis de bornes	12 à 14 in-lb
Fonctions principales	Chargeur USB duplex, non dédié au transfert de données
Sécurité	Couper l'alimentation avant installation ; installation par un électricien qualifié
Entretien et nettoyage	Nettoyer avec un chiffon sec et non abrasif
Réparabilité	Aucune pièce réparable par l'utilisateur ; contacter un professionnel
Pays d'origine	Chine
Numéros de catalogue associés	TM826USB, TR5262USB, TR5362USB, TR8200HUSB, TR8300HUSB

FOIRE AUX QUESTIONS - TM826USBW LEGRAND

Comment installer la prise murale Legrand TM826USBW ?

Avant toute installation, coupez l'alimentation au niveau du panneau électrique. Suivez le schéma de câblage fourni : connectez les fils en cuivre (AWG 10-14) après les avoir dénudés sur 12 mm. Serrez les vis des bornes à un couple de 12 à 14 in-lb. Remontez la plaque murale et remettez le circuit sous tension.

Quelle est la puissance de charge des ports USB ?

Les ports USB délivrent un courant total de 3,1 A sous une tension de 5 V c.c., permettant de charger plusieurs appareils simultanément, avec une puissance totale d'environ 15,5 W.

Puis-je utiliser des fils en aluminium ?

Non, ce dispositif est conçu exclusivement pour des fils en cuivre ou cuivrés. L'utilisation de fils en aluminium est interdite car elle peut provoquer des risques d'incendie ou de mauvais contact.

Faut-il couper le courant avant l'installation ?

Oui, absolument. Coupez toujours l'alimentation au niveau du panneau électrique (disjoncteur ou fusible) avant de commencer le câblage pour éviter tout risque d'électrocution.

Que faire si les ports USB ne chargent pas ?

Vérifiez d'abord que l'alimentation est rétablie. Assurez-vous que le câble USB est en bon état. Si le problème persiste, le dispositif peut être défectueux ; contactez un électricien qualifié pour vérifier l'installation.

Les ports USB supportent-ils le transfert de données ?

Non, les ports USB de cette prise sont uniquement dédiés à la recharge. Ils ne sont pas conçus pour le transfert de données. Utilisez des ports USB standards pour le transfert de fichiers.

Quels types de câbles conviennent ?

Utilisez des fils en cuivre ou cuivrés, de calibre AWG n°10 à 14, qu'ils soient pleins ou multibrins. Dénudez les extrémités sur 12 mm (0,5 po) avant de les connecter.

Quelle est la tension de sortie des ports USB ?

La tension de sortie est de 5 V c.c., standard pour la plupart des appareils USB (smartphones, tablettes, etc.).

Où est fabriqué ce produit ?

Ce produit est fabriqué en Chine par Legrand. Les numéros de catalogue incluent TM826USB, TR5262USB, TR5362USB, TR8200HUSB et TR8300HUSB.

Puis-je réparer la prise moi-même ?

Non, ce dispositif ne contient aucune pièce réparable par l'utilisateur. En cas de panne, faites appel à un électricien qualifié pour le diagnostic et la réparation.

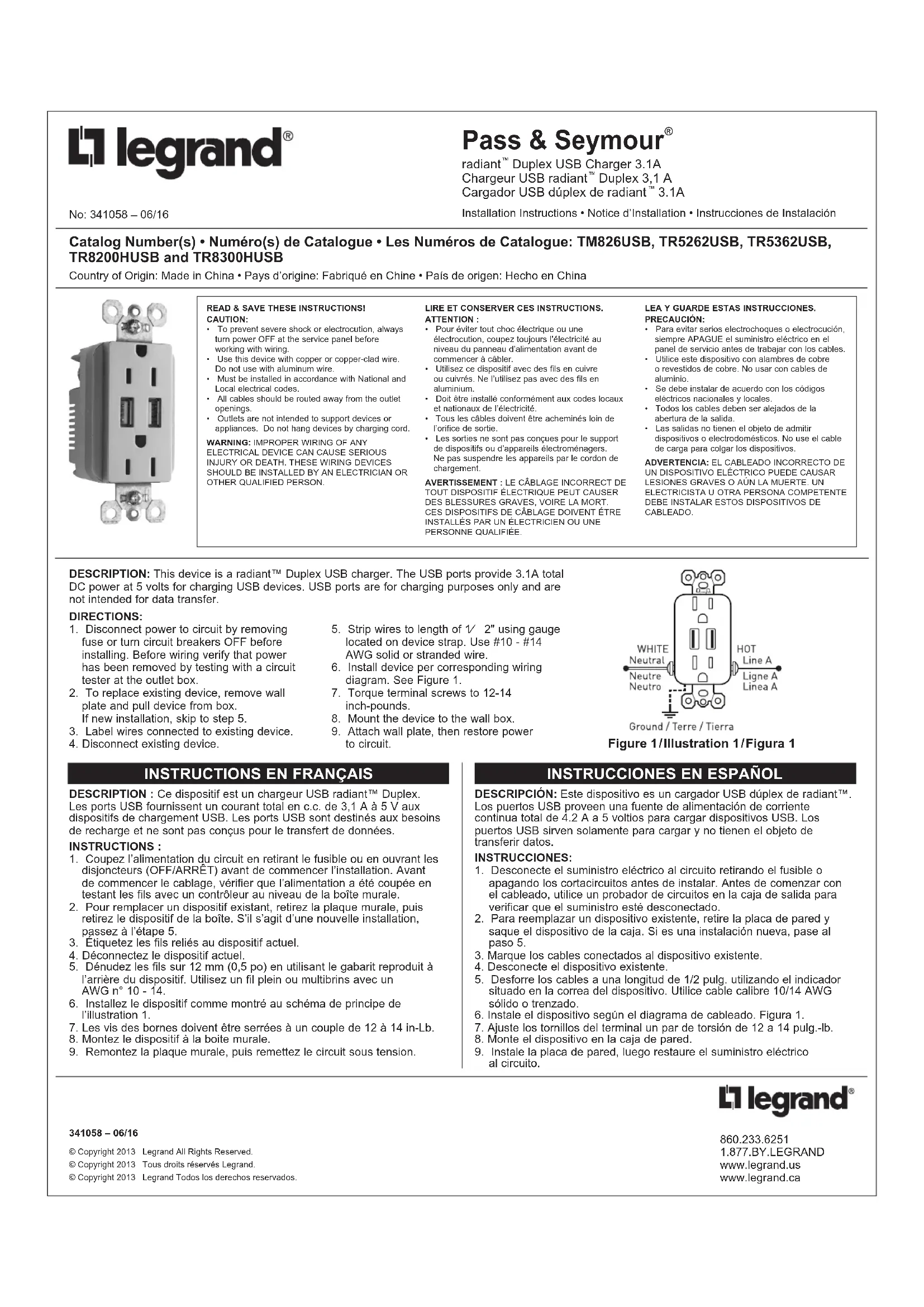

MODE D'EMPLOI TM826USBW LEGRAND

Catalog Number(s) • Numéro(s) de Catalogue • Les Numéros de Catalogue: TM826USB, TR5262USB, TR5362USB, TR8200HUSB and TR8300HUSB

Country of Origin: Made in China · Pays d'origine: Fabrique en Chine · Pais de origen: Hecho en China

Pour éviter tout chic électricque ou une élecrocution, foucez toujours l'électricité au niveau du panneau d'alimentation avant de
commencer a cabler.
Utilisez ce dispositif avec des fils en cuivre ou curivres. Ne l'utilisez pas avec des fils en aluminium.
Doit être installeé conformément aux codes et nationaux de l'électricité.
Tous les cables doivent être acheminés loin de l'orifice de sortie.
Les sorties ne sont pas conçues pour le support de disposifits ou d'appareils electroménagers.
Ne pas suspendre les appareils par le cordon de chargement.

AVERTISSEMENT: LE CÂBLAGE INCORRECT DE TOUT DISPOSITIF ÉLECTRIQUE PEUT CAUSER DES BLESSURES GRAVES, VOIRÉ LA MORT. CES DISPOSITIFS DE CÂBLAGE DOIVENT ÉTRE INSTALLÉS PAR UN ÉLECTRICIEN OU UNE PERSONNE QUALIFIÉE.

LEAYGURDEESTASINSTRUCCIONES

PRECAUCION:

DESCRIPTION : Ce dispositif est un chargeur USB radiant™ Duplex. Les ports USB fournissent un courant total en c.c. de 3,1 A à 5 V aux dispositifs de chargement USB. Les ports USB sont destinés aux besoin de recharge et ne sont pas conçus pour le transfert de données.

INSTRUCTIONS

1. Coupez l'alimentation du circuit en retardant le fuseible ou en ouvrant les disjoncteurs (OFF/ARRÉT) avant de commencer l'installation. Avant de commencer le cablage, vérifier que l'alimentation a été coupée en testant les fils avec un contrôleur au niveau de la boîte murale.
2. Pour replacer un dispositif existant, retirez la plaque murale, puis retirez le dispositif de la boite. S'il s'agit d'une nouvelle installation, passez à l'étape 5.
3. Étiquetez les fils reliés au dispositif actuel.
4. Déconnectez le dispositif actuel.
5. Dénudez les fils sur 12 mm (0,5 po) en utilisant le gabarit produit à l'arrête du dispositif. Utilisez un fil plein ou multibrins avec un AWG n° 10 - 14.
6. Installez le dispositif comme montré au schéma de principe de l'illustration 1.
7. Les vis des bornes doivent être serrées à un couple de 12 à 14 in-Lb.
8. Montez le dispositif à la boite murale.
9. Remontez la plaque murale, puis remettez le circuit sous tension.

INSTRUCCIONES EN ESPANOL
