Type de produit	Boîtier PC mi-tour
Marque	Corsair
Modèle	Carbide Air 740
Dimensions (profondeur x hauteur)	426 mm x 510,5 mm
Poids	Environ 10,5 kg
Ventilateurs inclus	3 ventilateurs Corsair AF140L (1 arrière, 2 avant)
Emplacements ventilateurs max	8 x 120 mm ou 7 x 140 mm
Compatibilité radiateurs avant	240 / 280 / 360 mm
Compatibilité radiateurs dessus	240 / 280 mm
Emplacements de stockage	3 x 3,5" (compatibles 2,5"), 1 x 2,5" SSD (amovible sans outil)
Alimentation	Bloc d'alimentation ATX (non inclus), monté en bas
Cartes mères supportées	ATX, Micro-ATX, Mini-ITX
Matériau	Acier, vitre teintée sur le côté
Filtres à poussière	Filtre avant magnétique amovible
Montage	Sans outil pour baies PCI-E et stockage
Routage de câbles	Système intégré avec oeillets
Fonctions principales	Direct Airflow Path, refroidissement performant, compartiments séparés PSU/stockage
Entretien	Nettoyage des filtres à poussière magnétiques

FOIRE AUX QUESTIONS - Carbide Air 740 CORSAIR

Comment installer la carte mère dans le boîtier ?

Installez d'abord le blindage E/S de votre carte mère. Alignez la carte mère sur les entretoises du boîtier et fixez-la avec les vis fournies (vis MBD/HDD).

Comment installer le bloc d'alimentation ?

Dévissez et retirez le support de fixation du bloc d'alimentation. Placez le bloc d'alimentation sur le fond du boîtier, côté ventilateur vers l'extérieur. Alignez-le sur les trous et fixez-le à l'aide des vis.

Comment installer des cartes PCI-E ?

Retirez les vis moletées et les caches-fente correspondants. Insérez la carte d'extension et fixez-la à l'aide des vis moletées.

Comment installer un SSD ou un disque dur ?

Pour les baies 3,5": insérez le disque dur sans outil dans les plateaux. Pour le SSD 2,5": poussez la languette vers le bas pour libérer la baie SSD, soulevez-la, installez le SSD, puis replacez la baie en alignant les trous jusqu'à l'enclenchement.

Comment retirer les filtres à poussière ?

Les filtres à poussière avant sont magnétiques. Il suffit de les retirer délicatement pour les nettoyer ou les remplacer.

Combien de ventilateurs puis-je installer au maximum ?

Vous pouvez installer jusqu'à 8 ventilateurs de 120 mm ou 7 ventilateurs de 140 mm, répartis sur les emplacements avant, supérieur et arrière.

Quels radiateurs de watercooling sont compatibles ?

Le panneau avant accepte des radiateurs de 240, 280 ou 360 mm. Le dessus accepte des radiateurs de 240 ou 280 mm.

Le boîtier est-il livré avec des ventilateurs ?

Oui, le boîtier est livré avec trois ventilateurs Corsair AF140L : un à l'arrière en évacuation et deux à l'avant en admission.

Comment gérer le routage des câbles ?

Utilisez les trous de câblage avec oeillets et les attaches fournies. Le boîtier dispose d'un système de routage de câbles qui permet de cacher les câbles derrière le plateau de la carte mère.

La vitre latérale est-elle amovible ?

Oui, la vitre teintée grand format se retire en dévissant les vis moletées. Il est recommandé de retirer les deux panneaux latéraux lors du montage pour éviter de les endommager.

MODE D'EMPLOI Carbide Air 740 CORSAIR

Félicitations pour l'achat de votre nouveau boîtier Carbide Series Air 740. Grâce à son système Direct Airflow Path" et ses nombreuses fonctionnalités faciles à utiliser, vous pouvez monter rapidement un PC doté d'un système de refroidissement performant, ce qui vous laissera encore plus de temps pour apprécier votre nouvel ordinateur.

Capacités de refroidissement exceptionnelles

Notre système Direct Airflow Path intégre deux chambres de renloissement d'air pour le processeur, les cartes graphiques, la carte mère, la mémoire et autres composants PCI-E de votre PC, sans aucun encombrement dû aux lecteurs et blocs d'alimentation.

Fonctionnement plus silencieux

Le Carbide Series Air 740 est doté de ventilateurs d'admission et d'évacuation Corsair Air Series AF140L de 140 mm. Le modèle AF140L reprend les fonctionnalités du AF140 et garantit une ventilation exceptionnelle, plus silencieusement que les ventilateurs de boîtier traditionnels.

Idéal pour le refroidissement à air et le

refroidissement à eau

Vous pouvez monter jusqu'à huit ventilateurs de 120mm ou sept de 140mm, ou installer un radiateur, sur le dessus, de 240 ou 280mm, et un radiateur de 243, 280 voire 360mm, sur le panneau avant. Le système novateur de routage de câbles de Corsair vous offre plus d'options pour cacher les pompes et les tuyaux.

Conçu pour les montages personnalisés

Comme tous les boitiers Corsair, le modèle Carbide Series Air 740 est conçu pour permettre un montage rapide, soigné, et sans défaut. Le boitier offre une installation PCI-E et de stockage sans outil, ainsi que de nombreuses fonctions qui rendent le montage, les mises à niveau et l'entratien simples et rapides. Et la vitre taintée grand format, encastrée sur le côté, vous permet de mettre en valeur votre travail.

Design malin et économe en place

Placer l'alimentation, les unités SSD et les disques durs mécaniques dans leurs propres bales améliore le refroidissement et diminue le bruit, mais facilite également l'assemblage. D'une profondeur de 426mm et d'une hauteur de 510.5mm seulement, le 740 bénéficie de capacités de refroidissement et d'une flexibilité supérieures à celles de bien des bottiers classiques, de plus grande taille.

Boitier d'ordinateur mi-tour Carbide Series Air 740 High Airflow avec un (1) ventilateur d'évacuation arrêté AF140L et deux (2) ventilateurs d'admission avant AF140L

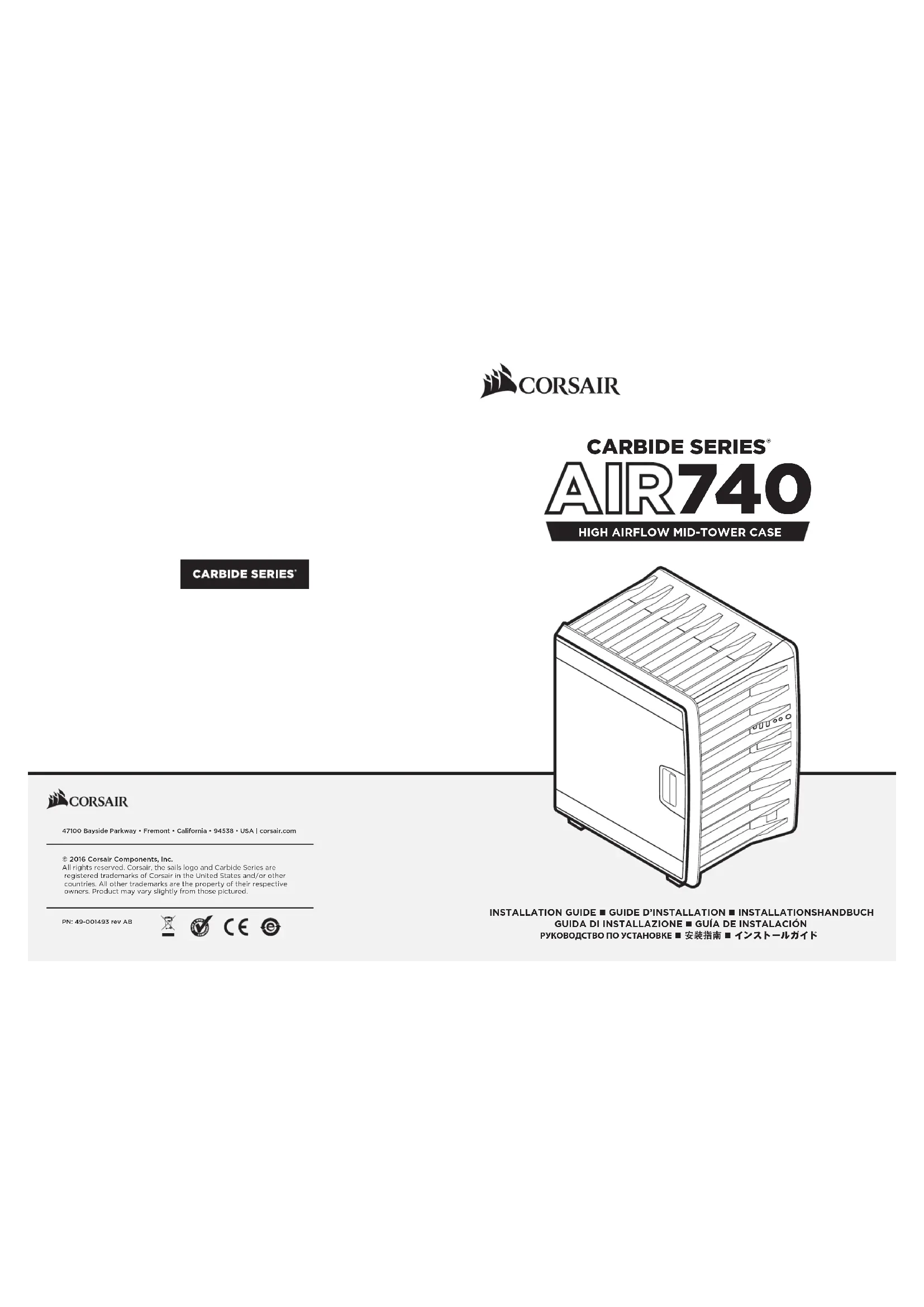

Guide d'installation

Kit d'accessoires

Vis courtes pour ventilateur

Vis pour lecteur optique/disque SSD

Support pour carte mère

Attaches pour câbles

Kabelbinder

Fascette per cavi

Vis de ventilateur longues

3 ventilateurs Corsair APMOL inclu

Deux emplacements supérieurs pour ventilateurs

120/40mm, compatibles avec des radiateurs 240/280mm

Deux emplacements arrêté pour ventilateurs 120/140mm,

Compômes avec des Bauxtons 120/400V Rückwerte 375 mm, 240 mm, Offshore

Trois emplacements avant pour ventrateurs 120mm, deux emplacements

140mm, compatibles avec des radiateurs 740/280/960mm

Trappe donnant accès à la plaque arrière du processeur

Trous de câblage avec oeillets

3 plateaux de disque dur de 3,5° avec installation sans outil, compatibles 2,5°

Bain ne disque SSD 2.5" extensible et amovible sans outil

B connecteurs d'extension PCI-E

Filtre à poussière avant magnétique à faible restriction amovible

Retrait des panneaux latéraux

■ Dévissez et retirez les vis moletées, puis tirez e panneau latéral vers l'extérieur

REMARQUE: nous vous recommandons de retirer les deux panneaux latéraux et de les mettre de côté lorsque vous montez votre ordinateur afin d'éviter de les endommager

Installation de la carte mère

■ Installez le blindage E/S de votre carte mère (consultez le mode d'emploi de votre carte mère pour en savoir plus)
■ Alignez la carte mère sur les entretoises du boîtier
■ Fixez-la avec les vis fournies (vis MBD/HDD)

Installation du bloc d'alimentation

■ Dévissez et retirez le support de fixation du bloc d'alimentation
■ Placez le bloc d'alimentation sur le fond du boîtier, côté ventilateur vers l'extérieur
■ Alignez-le sur les trous et fixez-le à l'aide des vis

Installation des cartes PCI-E/PCI

■ Retirez les vis moletées et les caches-fente correspondants
■ Installez la carte d'extension et fixez-la à l'aide des vis moletées

Attachez les câbles ventilateur du boîtier aux fiches de la carte mère
■Consultez le manuel de votre carte mère pour connaître l'emplacement des fiches de ventilateur
Verbinden Sie die Kabel des Gehäuselüfters mit den Hauptplatinen-Headern
■ Informationen zur Positionierung der Lüfteranschlüsse entnehmen Sie dem Handbuch zur Hauptplatine
Collegare i cavi della/e ventola/e del case agli header sulla scheda madre
■ Consultare il manuale della scheda madre per individuare l'header per le ventole

Installation des connecteurs d'E/S avant

■ Consultez le manuel de votre carte mère pour connaître l'emplacement des fiches et broches sur le panneau avant
Installieren der vorderen I/O-Anschlüsse
■ Informationen zur Positionierung der Header und Anschlüsse an der Vorderseite entnehmen Sie dem Handbuch zur Hauptplatine
Installazione dei connettori I/O anteriori ■ Consultare il manuale della scheda madre per individuare gli header relativi al pannello anteriore e la configurazione del pin

■ Poussez la languette vers le bas pour libérer la baie SSD
■ Soulevez-la pour la retirer
■ Pour installer la bale SSD, alignez-la sur les trous et faites-la glisser jusqu'à ce qu'elle s'enclenche

Comment retirer les filtres à poussière avant magnétiques
