1522DG - Machine à coudre JANOME - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Machine à coudre mécanique avec 22 points de couture, y compris des points utilitaires et décoratifs.
Type de Point	Points droits, zigzag, points de surjet, points décoratifs.
Largeur de Point	Jusqu'à 5 mm.
Longueur de Point	Jusqu'à 4 mm.
Enfilage	Enfilage simplifié avec un enfile-aiguille intégré.
Accessoires Inclus	Pied presseur standard, pied pour boutonnière, pied pour fermeture éclair, bobines, canette.
Utilisation	Convient aux débutants et aux couturiers expérimentés pour des projets variés.
Maintenance	Nettoyage régulier de la machine, lubrification des pièces mobiles recommandée.
Sécurité	Éteindre la machine lorsqu'elle n'est pas utilisée, garder hors de portée des enfants.
Informations Générales	Garantie de 2 ans, poids léger pour une portabilité facile.

FOIRE AUX QUESTIONS - 1522DG JANOME

Comment enfile-t-on la machine JANOME 1522DG ?

Pour enfiler la machine, commencez par placer le fil sur le porte-échevette, puis guidez-le à travers les différents guides de fil en suivant les flèches indiquées sur la machine. Enfin, enfilez l'aiguille de haut en bas.

Que faire si le fil se casse pendant la couture ?

Vérifiez d'abord la tension du fil et assurez-vous qu'il est correctement enfilé. Remplacez le fil s'il est usé. Assurez-vous également d'utiliser un fil approprié pour le tissu que vous cousez.

Comment régler la tension du fil sur la JANOME 1522DG ?

La tension du fil peut être ajustée à l'aide du bouton de tension situé sur le dessus de la machine. Pour des tissus plus épais, augmentez la tension, et pour des tissus plus fins, réduisez-la.

Pourquoi ma machine à coudre ne coud-elle pas droit ?

Cela peut être dû à un enfilage incorrect, à une aiguille tordue ou émoussée, ou à une mauvaise tension du fil. Vérifiez également si le tissu est bien guidé pendant la couture.

Comment changer l'aiguille de la machine JANOME 1522DG ?

Pour changer l'aiguille, éteignez la machine, puis retirez le pied presseur. Dévissez la vis de l'aiguille avec un tournevis, retirez l'aiguille usagée, insérez la nouvelle aiguille avec la partie plate orientée vers l'arrière, et resserrez la vis.

Que faire si la machine fait un bruit étrange pendant la couture ?

Un bruit étrange peut indiquer que quelque chose est coincé dans la machine ou que l'huile doit être appliquée sur les pièces mobiles. Vérifiez et nettoyez la machine selon le manuel d'utilisation.

Comment nettoyer ma machine à coudre JANOME 1522DG ?

Pour nettoyer la machine, retirez le porte-cannes et le couvercle. Utilisez une brosse douce pour enlever les peluches et les débris. Assurez-vous de lubrifier les pièces mobiles au besoin, selon les recommandations du manuel.

Est-ce que la JANOME 1522DG peut coudre des tissus épais ?

Oui, la JANOME 1522DG est conçue pour coudre des tissus de différentes épaisseurs, y compris des tissus épais. Utilisez une aiguille appropriée et vérifiez la tension du fil pour de meilleurs résultats.

Puis-je coudre des tissus délicats avec cette machine ?

Oui, vous pouvez coudre des tissus délicats. Assurez-vous d'utiliser une aiguille fine et un fil adapté, et ajustez la tension pour éviter les fronces ou les déchirures.

Comment effectuer un point de surjet avec la JANOME 1522DG ?

Pour réaliser un point de surjet, sélectionnez le point de surjet sur le cadran de sélection des points, réglez la tension du fil et cousez le long du bord du tissu pour éviter l'effilochage.

MODE D'EMPLOI 1522DG JANOME

PARTS LIST

PARTS LIST

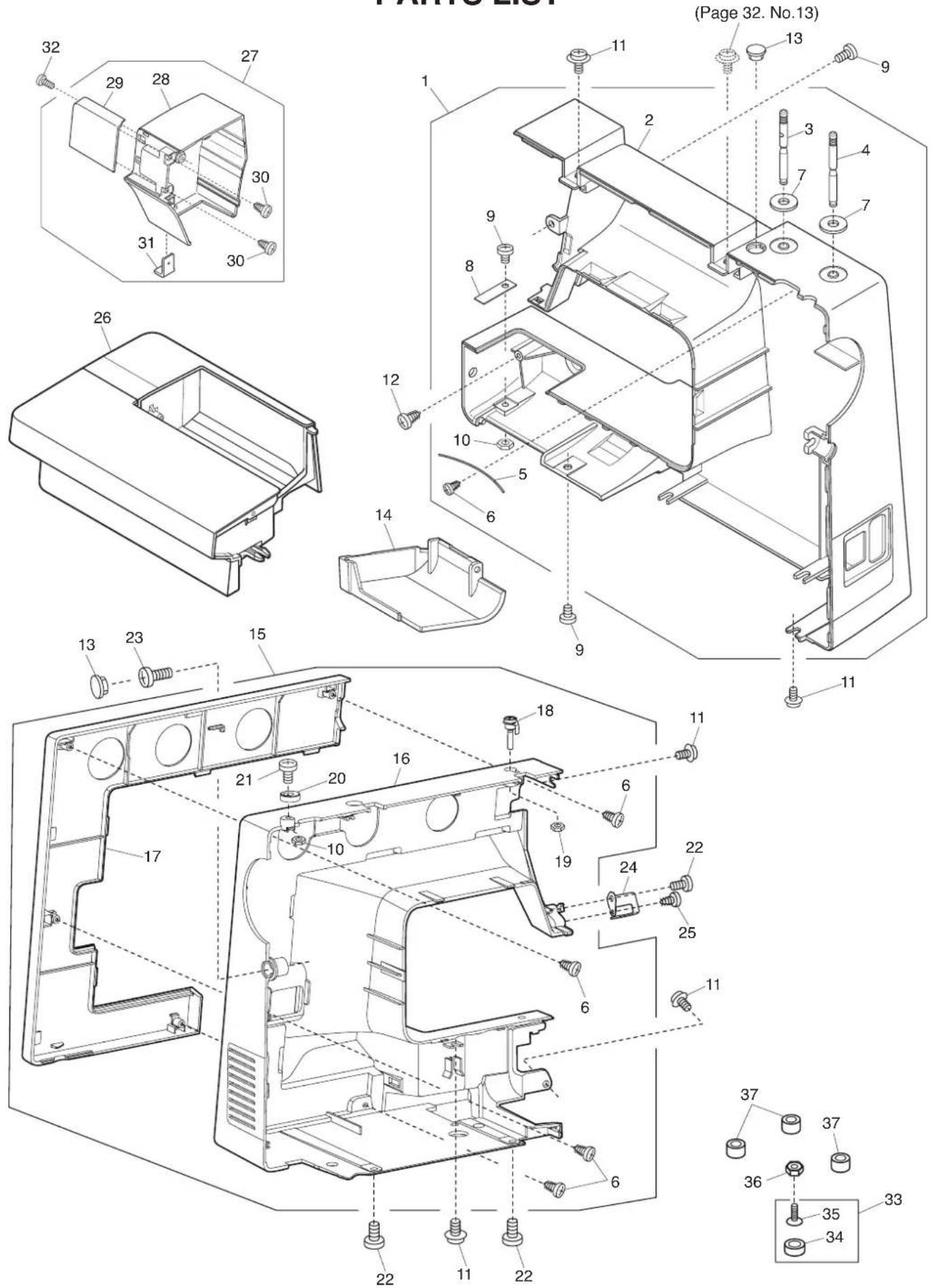

(Page 32. No.13) 32 29 28 27 30 31 30 1 2 9 11 13 3 4 7 7 8 12 10 5 6 14 9 11 26 13 23 15 17 21 20 16 18 6 19 24 22 25 6 11 37 37 36 35 33 34

PARTS LIST

KEYNO.	PARTSNO. DESCRIPTION
1	315601002	Rear cover (unit)
2	315001006	Rear cover
3	652302004	Spool pin (hole)
4	652205006	Spool pin (no hole)
5	736007009	Spool pin spring
6	000161206	Setscrew 3x10 (B)
7	315022003	Spool pin spring base
8	730006000	Spring
9	000101404	Setscrew 4x6
10	000061205	Nut 4-3-7
11	000115205	Setscrew TP 4x6
12	000121905	Setscrew 4x12 (B)
13	745033002	Cap
14	745002002	Bed cover
15	315608504	Front cover (unit)
16	315020A01	Front cover
17	315021F01	Front cover panel
18	730501011	Thread guide plate (unit)
19	000160102	Adjustable lock nut 4
20	735016307	Bobbin winder stopper
21	000103107	Setscrew 4x14
22	000081005	Setscrew 4x8
23	000101703	Setscrew 4x12
24	745031000	Thread guide
25	000107307	Setscrew 3x8 (B)
26	315502507	Extension table (unit)
27	315603509	Face cover (unit)
28	315007A01	Face cover
29	315008F01	Face cover panel
30	000120203	Setscrew 3x8 (B)
31	840602006	Thread cutter (unit)
32	000103509	Setscrew 4x10
33	735616200	Rubber base (unit)
34	735002001	Rubber base
35	000097901	Flat screw 5x18
36	000061319	Nut 5-1-8
37	739064003	Bed rubber base

PARTS LIST

PARTS LIST

KEYNO.	PARTSNO. DESCRIPTION

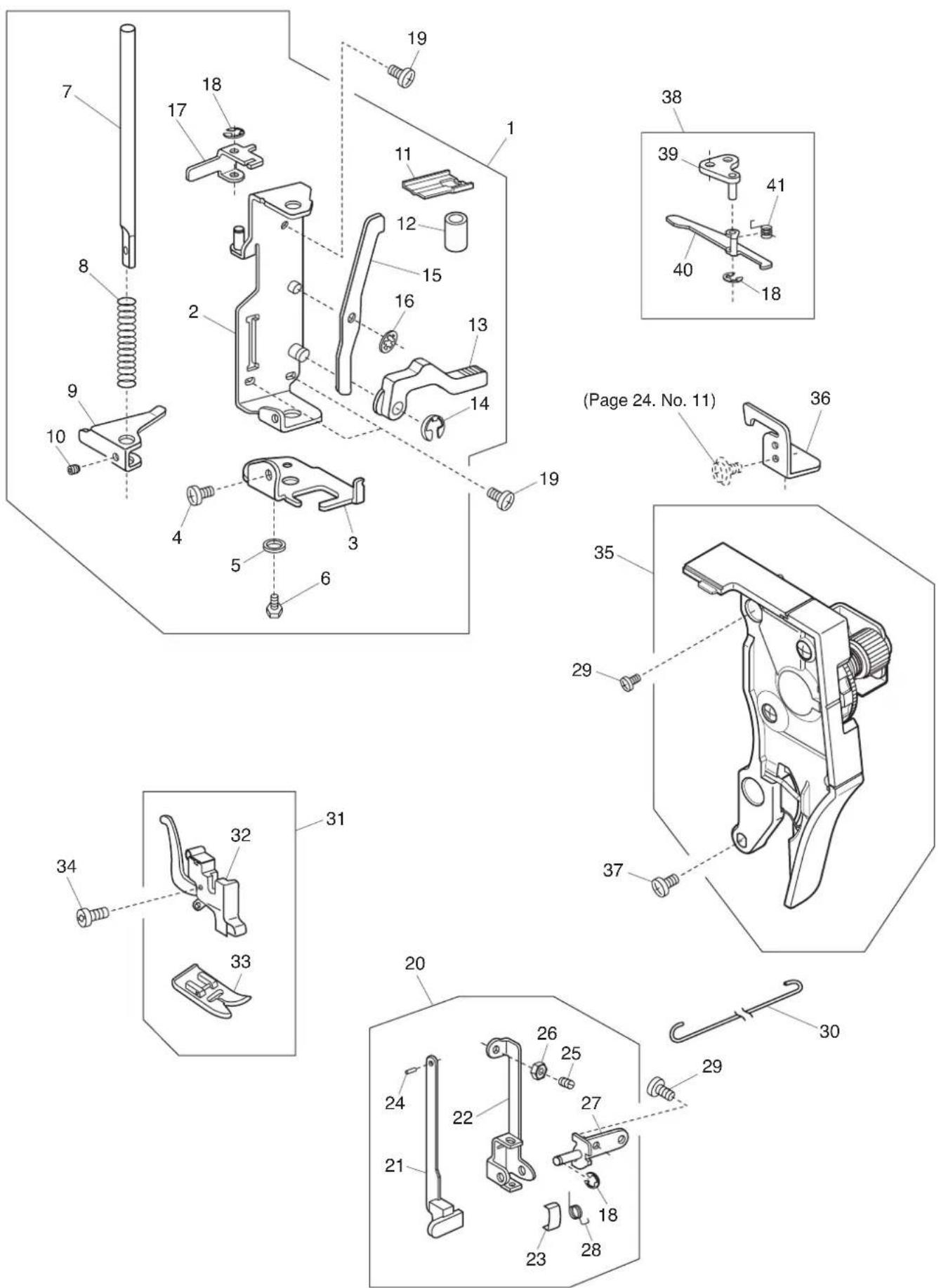

1	741622105	Presser bar base plate (unit)
2	308060001	Presser bar base plate
3	743212001	Needle drop adjusting plate
4	000101404	Setscrew 4x6
5	000070506	Washer 4
6	000138307	Bolt 4x8
7	303017101	Presser bar
8	301020008	Presser bar spring
9	735028003	Presser bar bracket
10	000111500	Hexagonal socket screw 4x8
11	301018003	Presser bar regulating plate
12	301019004	Presser bar bushing
13	735029004	Presser foot lifter
14	000001609	Snap ring E-5
15	735030008	Tension release lever
16	000013903	Snap ring CS-5
17	740051001	BH regulating lever
18	000002105	Snap ring E-3
19	000081005	Setscrew 4x8
20	740617001	BH lever (unit)
21	753629109	BH lever
22	740047004	BH lever supporter
23	753027008	Friction spring
24	000023009	Spring pin 1.6x4
25	000113306	Setscrew 4x10
26	000160102	Adjustable lock nut 4
27	740048005	BH lever base plate
28	740049006	BH lever spring
29	000103808	Setscrew 3x5
30	740052002	BH shifting rod
31	301612003	Presser foot (unit)
32	611510000	Presser foot holder
33	301505002	Zigzag foot
34	660106001	Setscrew
35	315605501	Tension assembly (unit)
36	739016000	Top cover thread guide
37	000101703	Setscrew 4x12
38	739605002	Tension release arm (unit)
39	739017001	Tension release arm base
40	739018002	Tension release arm
41	739019003	Tension release spring

PARTS LIST

Technical diagram of mechanical assembly with numbered components for identification

PARTS LIST

KEYNO.	PARTSNO. DESCRIPTION

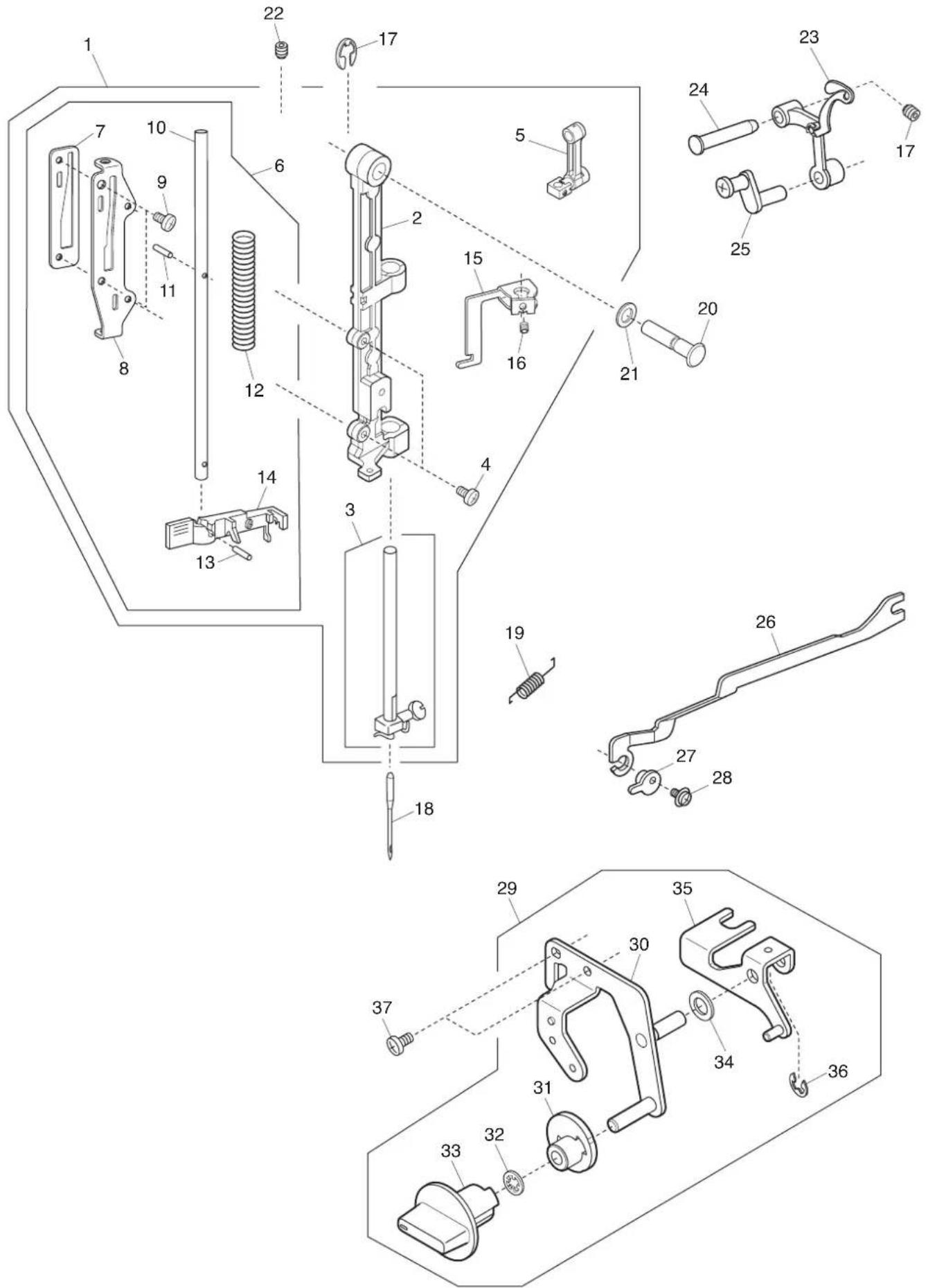

1	743678205	Needle bar supporter (unit)
2	743246004	Needle bar supporter
3	311622007	Needle bar (unit)
4	000103808	Setscrew 3x5
5	311502000	Needle bar connecting stud (unit)
6	311611106	Needle threader guide plate (unit)
7	311027006	Needle threader guide plate
8	311032107	Needle threader shaft plate
9	000101105	Setscrew 3x4
10	301034005	Needle threader shaft
11	000122906	Guide pin E-2x14-CH
12	734094007	Needle threader spring
13	000003508	Spring pin 2x8
14	639643009	Needle threader plate (unit)
15	311028007	Needle threader set plate
16	000111902	Hexagonal socket screw 3x4
17	000111304	Hexagonal socket screw 5x5
18	102408089	Needle
19	743216005	Needle bar supporter spring
20	730022002	Needle bar supporter pin
21	673022002	Washer
22	000002507	Snap ring E-4
23	625506109	Thread take-up lever (unit)
24	647040108	Thread take-up lever pin
25	735504008	Needle bar crank pin (unit)
26	735119002	Zigzag rod
27	310041003	Eccentric plate
28	000115009	Setscrew TP 3x8
29	315604005	Face plate set plate (unit)
30	315009004	Face plate set plate
31	301021009	Presser foot pressure adjusting plate
32	000013800	Snap ring CS-6
33	315010008	Presser foot pressure dial
34	000072601	Washer 6
35	315011009	Presser foot pressure adjusting arm
36	000001609	Snap ring E-5
37	000081005	Setscrew 4x8

PARTS LIST

PARTS LIST

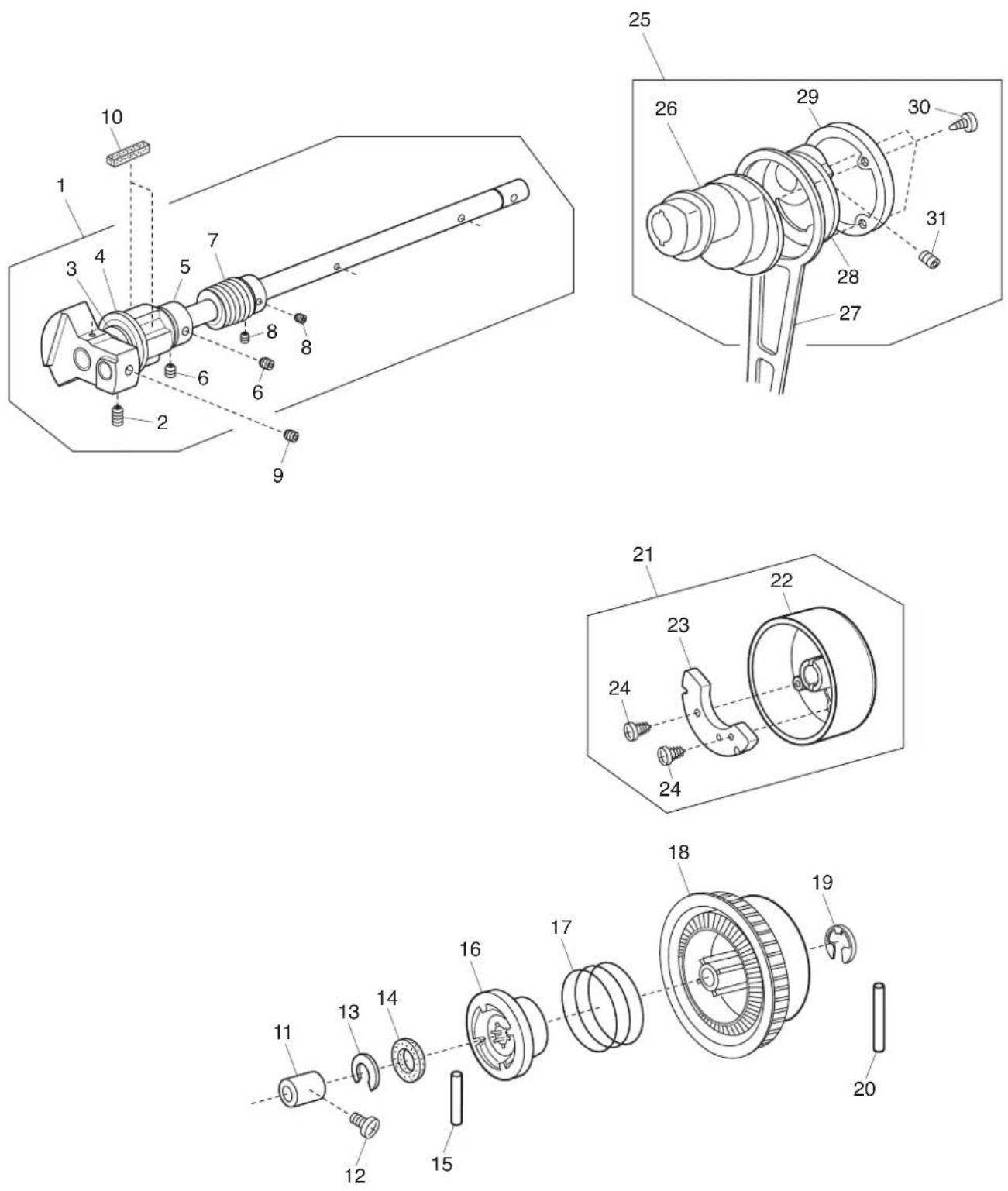

KEYNO.	PARTSNO. DESCRIPTION
1	315606007	Upper shaft (unit)
2	102073003	Setscrew
3	000036717	Washer
4	732025001	Upper shaft front bushing
5	639095000	Ring
6	000111304	Hexagonal socket screw 5x5
7	660113001	Worm
8	000111201	Hexagonal socket screw 4x4
9	761052007	Setscrew
10	731312005	Felt
11	732003003	Upper shaft rear bushing
12	000172602	Setscrew 5x8
13	310069007	Felt holder
14	743029009	Felt
15	000024206	Spring pin 3x30
16	502064003	Clutch ring
17	502065004	Clutch spring
18	303025009	Belt wheel
19	000030205	Snap ring E-8
20	000024402	Spring pin 3x40
21	315607008	Handwheel (unit)
22	315016004	Handwheel
23	743030003	Balance weight
24	000121400	Setscrew 3x14 (B)
25	304609006	Crank rod (unit)
26	304042005	Feed cam
27	743011008	Crank rod
28	304044007	Crank cam
29	304043006	Crank cam plate
30	000161309	Setscrew 3x12 (B)
31	000110107	Hexagonal socket screw 5x5 (WP)

PARTS LIST

Technical diagram of a mechanical assembly with numbered components for identification

Technical diagram of a mechanical assembly with numbered components for identification

Exploded view diagram of a mechanical assembly with numbered parts for identification

Technical diagram of a mechanical assembly with numbered parts labeled 34, 35, 36, 37, and 38

Technical diagram of a mechanical assembly with numbered components for identification

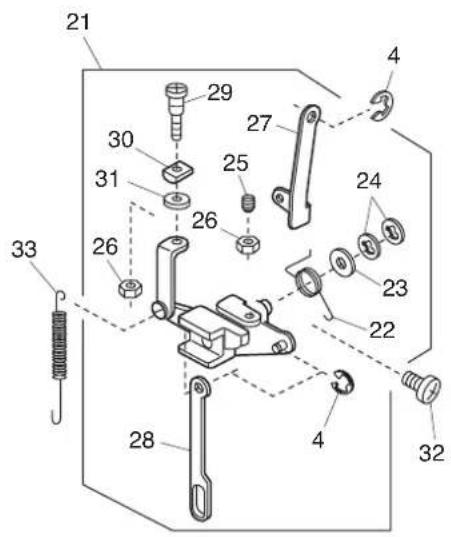

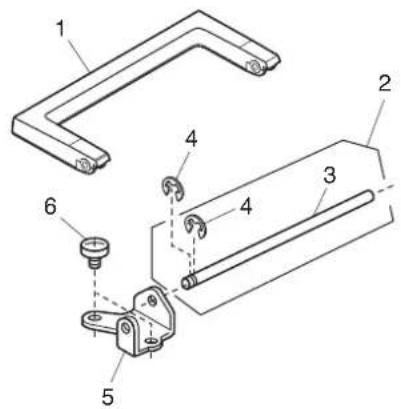

PARTS LIST

KEYNO.	PARTSNO. DESCRIPTION
1	315014002	Handle
2	740624001	Carrying handle set pin (unit)
3	740011009	Handle shaft
4	000002105	Snap ring E-3
5	740010008	Handle supporter
6	000081005	Setscrew 4x8

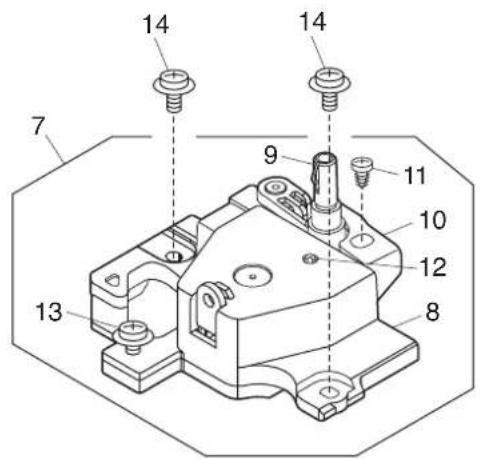

7	315602003	Bobbin winder supporter (unit)
8	311011007	Bobbin winder base plate
9	311503001	Bobbin winder arm (unit)
10	315003008	Clutch lever
11	000120203	Setscrew 3x8 (B)
12	740042009	Bobbin winder arm spring
13	000109103	Setscrew 4x12
14	000115607	Setscrew TP 4x8

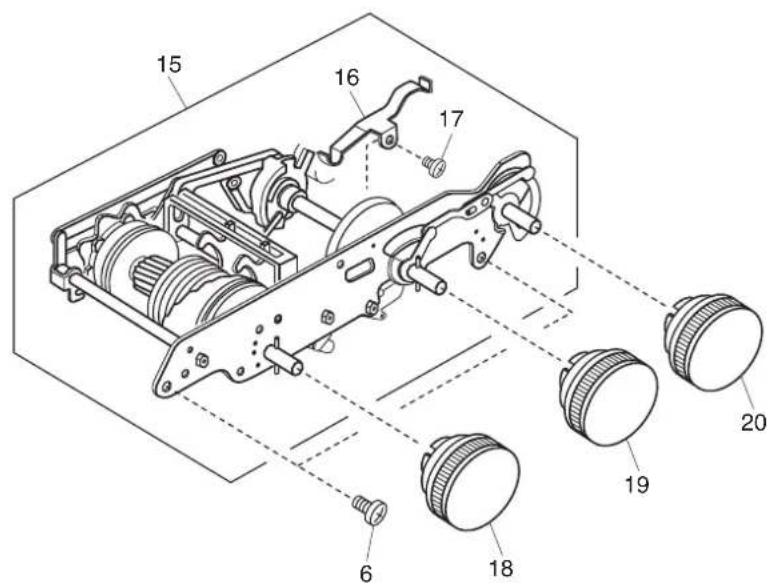

15	745604000	Zigzag mechanism (unit)
16	737011009	Index spring
17	000103808	Setscrew 3x5
18	315018F01	Pattern dial
19	315019F01	Stitch length dial
20	315018F02	ZZ width dial
21	311604003	Feed regulator (unit)
22	735077007	Feed regulating body spring
23	735073003	Plain washer
24	000013800	Snap ring CS-6
25	648010009	Setscrew
26	000160102	Adjustable lock nut 4
27	739020007	Feed regulating rod
28	730045001	Reverse link
29	735074004	SS adjusting screw
30	735076006	SS rod block
31	000071013	Washer 4

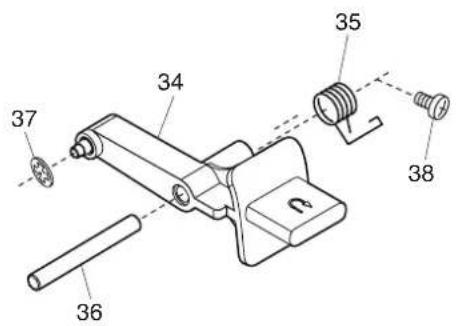

32	000172602	Setscrew 5x8
33	670100006	Feed regulator spring
34	315017005	R button
35	739063002	R button spring
36	736015000	R button shaft
37	000014007	Snap ring CS-4
38	000101301	Setscrew 5x10

PARTS LIST

Technical diagram showing a mechanical assembly with labeled parts 1 and 2, including a screw and base components.

Technical diagram of a mechanical assembly with numbered components for identification

Technical diagram of a mechanical assembly with numbered parts, likely a valve or pump component

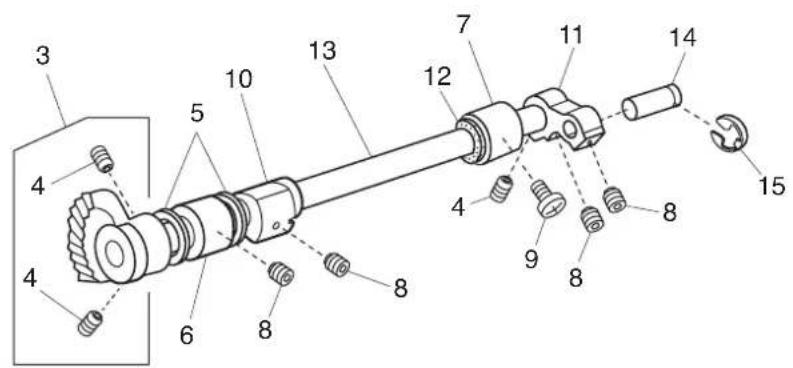

PARTS LIST

KEYNO.	PARTSNO. DESCRIPTION
1	744004001	Needle plate
2	681009101	Setscrew
3	735950003	Lower shaft gear (unit)
4	000110107	Hexagonal socket screw 5x5 (WP)
5	000036201	Washer
6	735233003	Bushing (front)
7	735234004	Bushing (rear)
8	000111304	Hexagonal socket screw 5x5
9	000172602	Setscrew 5x8
10	735061101	Feed lifting cam
11	639036003	Lower shaft crank arm
12	822070003	Felt
13	735236006	Lower shaft
14	639037004	Pin
15	000001609	Snap ring E-5

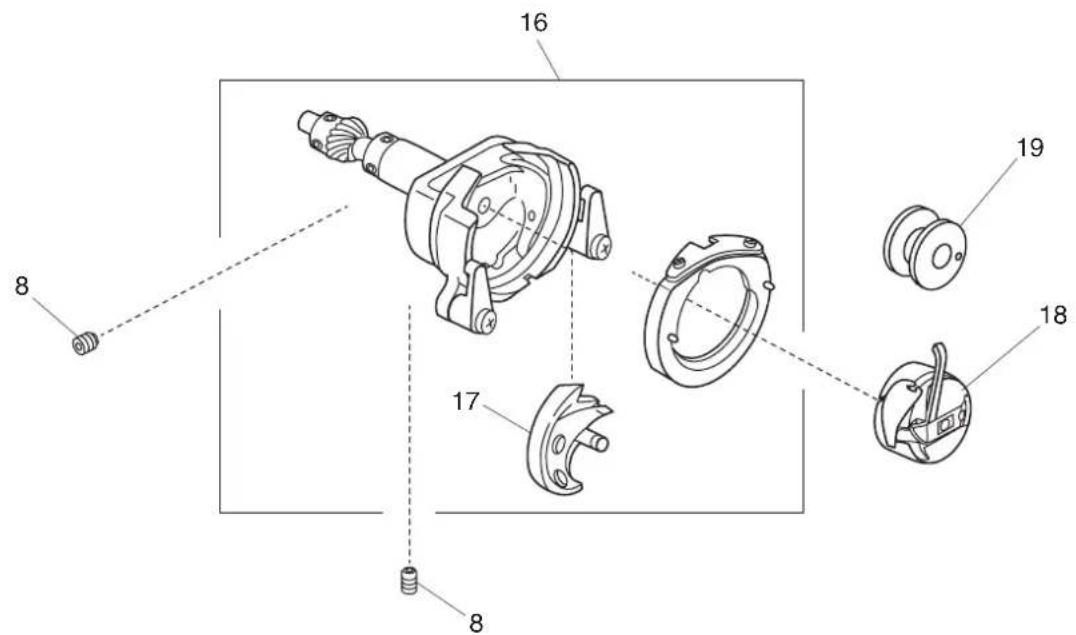

16	735610101	Shuttle race body (unit)
17	532096007	Shuttle hook
18	647515006	Bobbin case (unit)
19	102261000	Bobbin

PARTS LIST

Technical diagram of a mechanical assembly with numbered components for identification and assembly reference.

PARTS LIST

KEYNO.	PARTSNO. DESCRIPTION

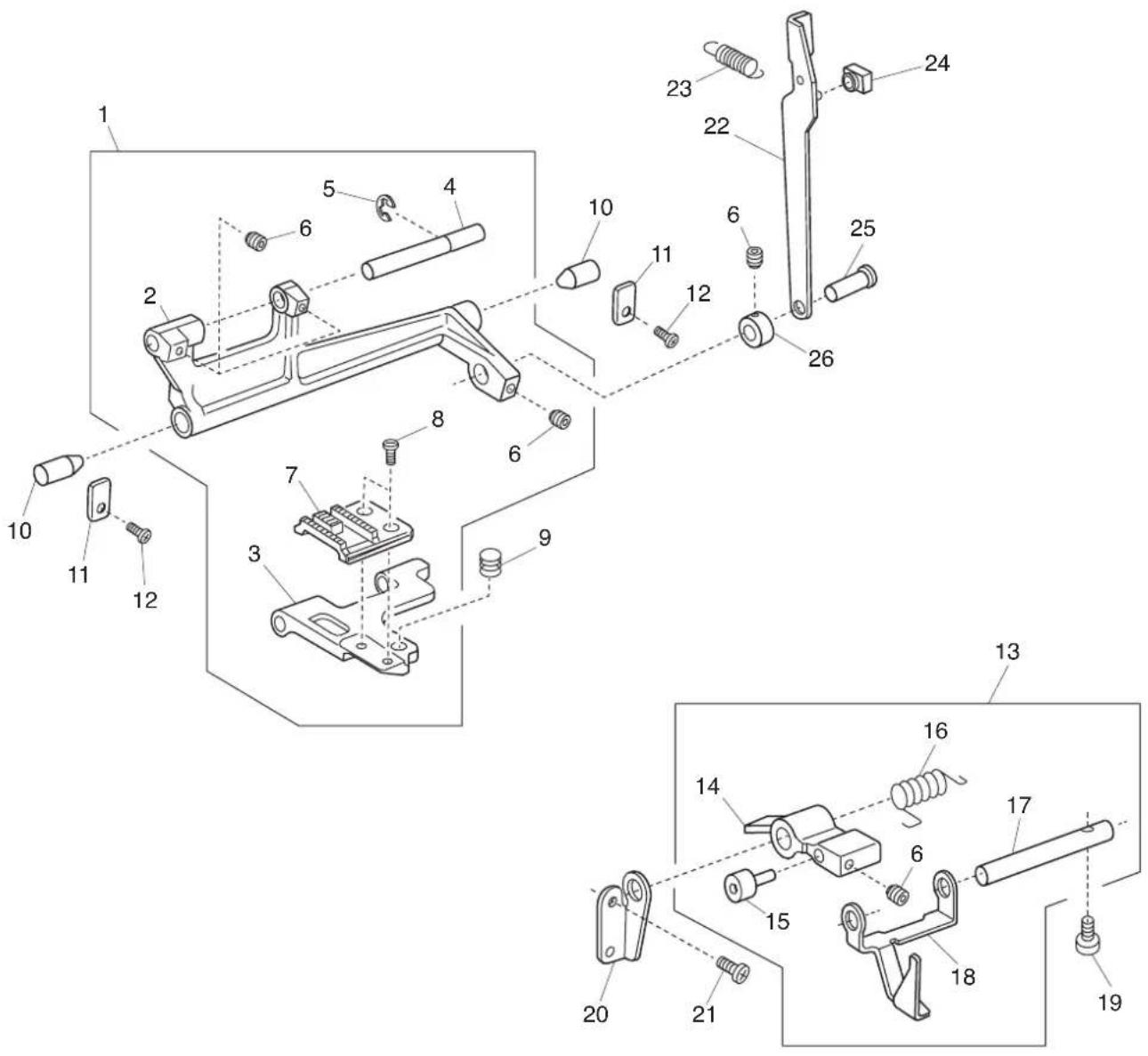

1	735612000	Feed rock shaft (unit)
2	735078008	Feed rock shaft
3	735079009	Feed bar
4	735080003	Feed bar shaft
5	000002507	Snap ring E-4
6	000111201	Hexagonal socket screw 4x4
7	735081004	Feed dog
8	735082005	Setscrew
9	735083006	Feed bar spring
10	735084007	Feed rock shaft center
11	735085008	Feed rock shaft center plate
12	000101404	Setscrew 4x6
13	301609018	Feed lifting arm (unit)
14	301027005	Feed lifting arm
15	739105007	Feed lifting pin
16	730061003	Feed lifting spring
17	735090006	Feed lifting shaft
18	740013001	Drop feed selecting plate
19	000101703	Setscrew 4x12
20	739022009	Feed lifting shaft holder
21	000081119	Setscrew 4x6
22	743012009	Feed rod
23	743013000	Feed rod spring
24	102141003	Feed regulator slide block
25	735071104	Feed rock shaft connecting pin
26	735276008	Ring

PARTS LIST

Exploded view diagram of a mechanical assembly with numbered parts for identification

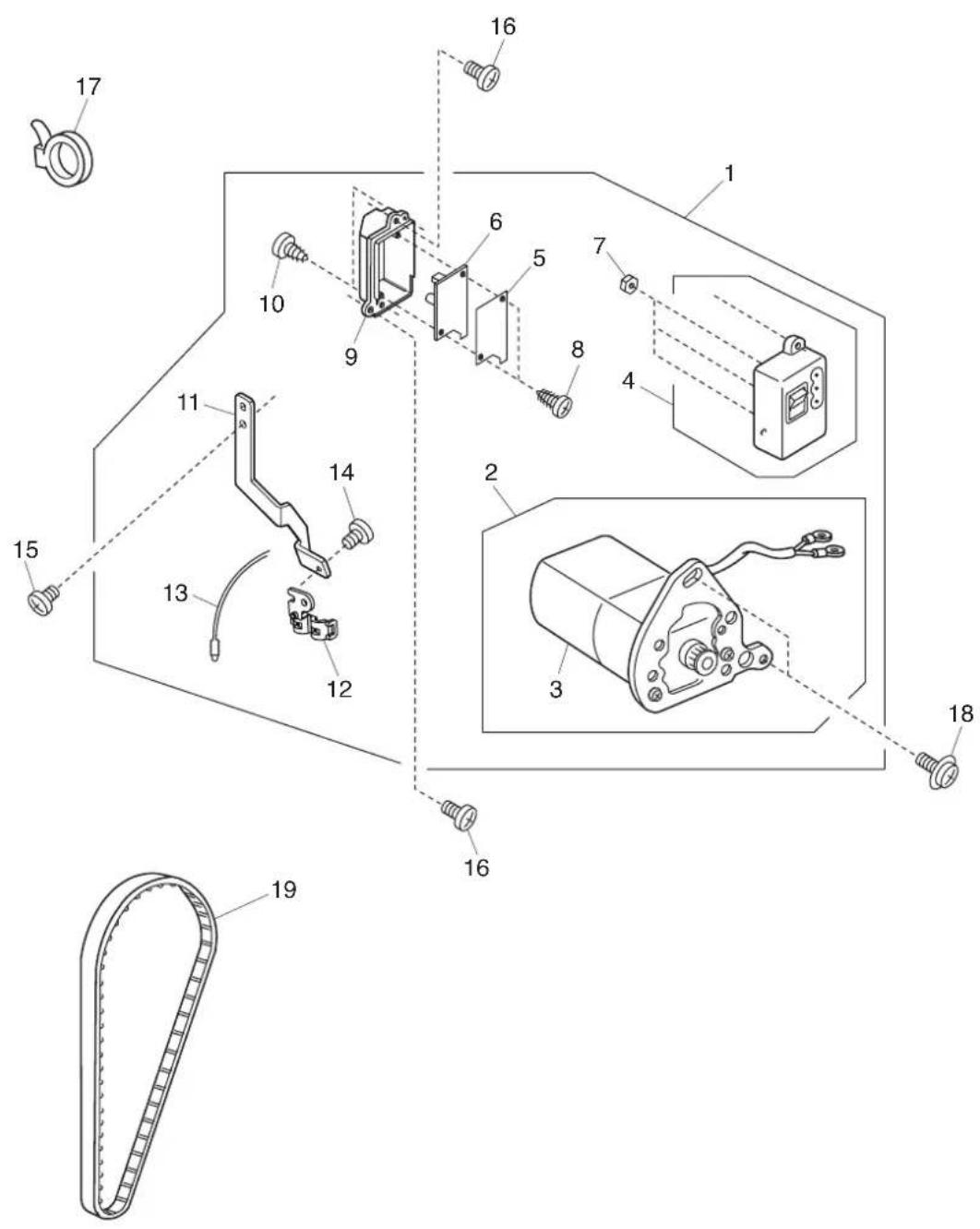

PARTS LIST

KEYNO.	PARTSNO. DESCRIPTION
1	311634002	Machine socket (whole unit)
2	743676007	Motor assembly (unit) including bracket
3	016612000	Motor with pulley
4	739505702	Machine socket (unit)
5	508134003	Insulation paper
6	508512009	Printed circuit board C (unit)
7	000060802	Nut 3-1-5.5
8	000120203	Setscrew 3x8 (B)
9	508133002	Machine socket cover
10	000107802	Setscrew 3x10 (B)
11	741078007	LED set plate
12	508143005	LED holder
13	508515105	LED (unit)
14	000103808	Setscrew 3x5
15	000081005	Setscrew 4x8
16	000103509	Setscrew 4x10
17	000053008	Cord binder
18	000115504	Setscrew TP 5x10
19	650166008	Motor timing belt

PARTS LIST

1 2 3 4 5 6 7 8 9 10

Line drawing of a mechanical device with a labeled part (11), no text or symbols present.

Simple line drawing of a rectangular box with a slot, labeled with number 13 (no text or symbols on the box itself)

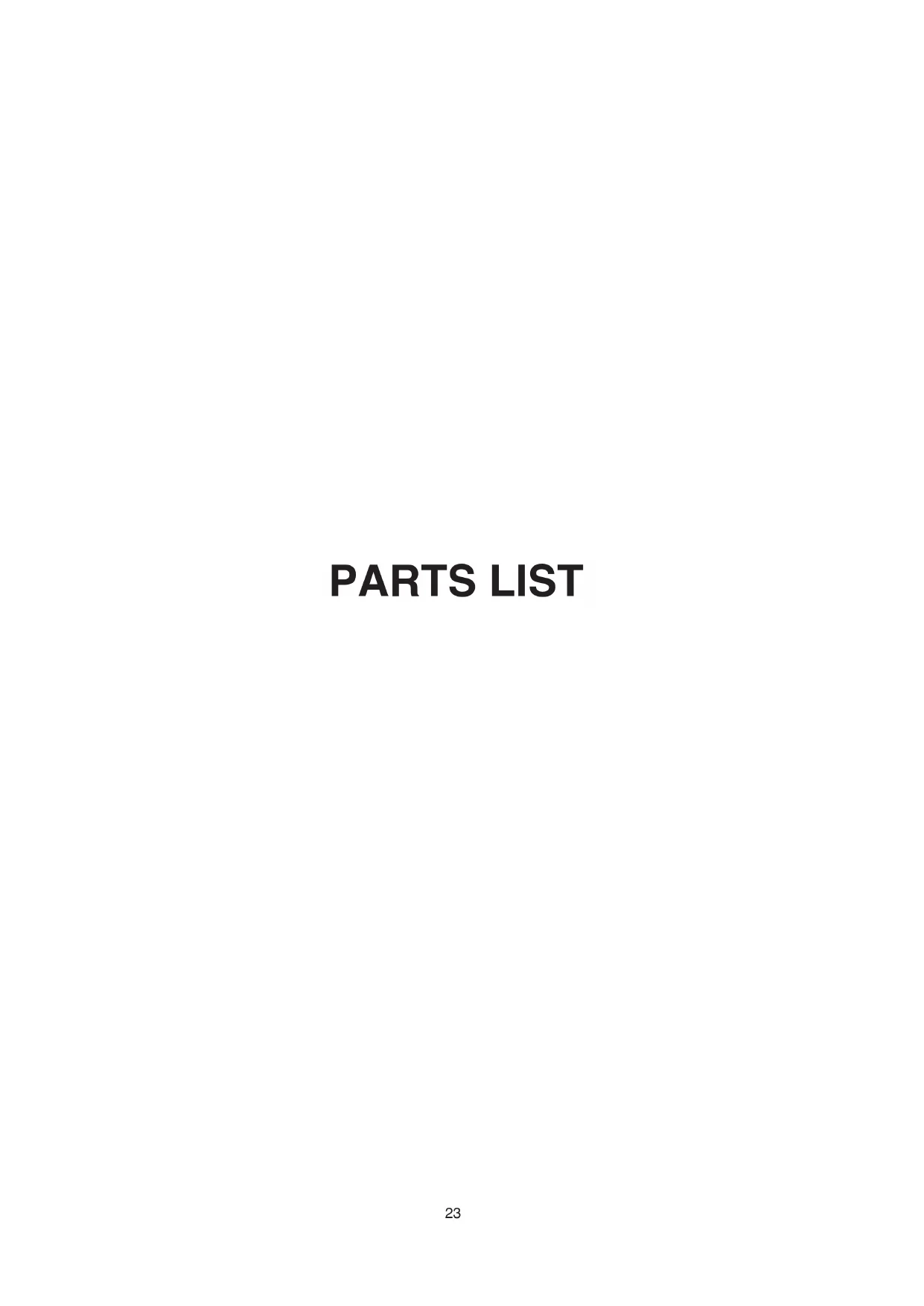

PARTS LIST

KEYNO.	PARTSNO. DESCRIPTION

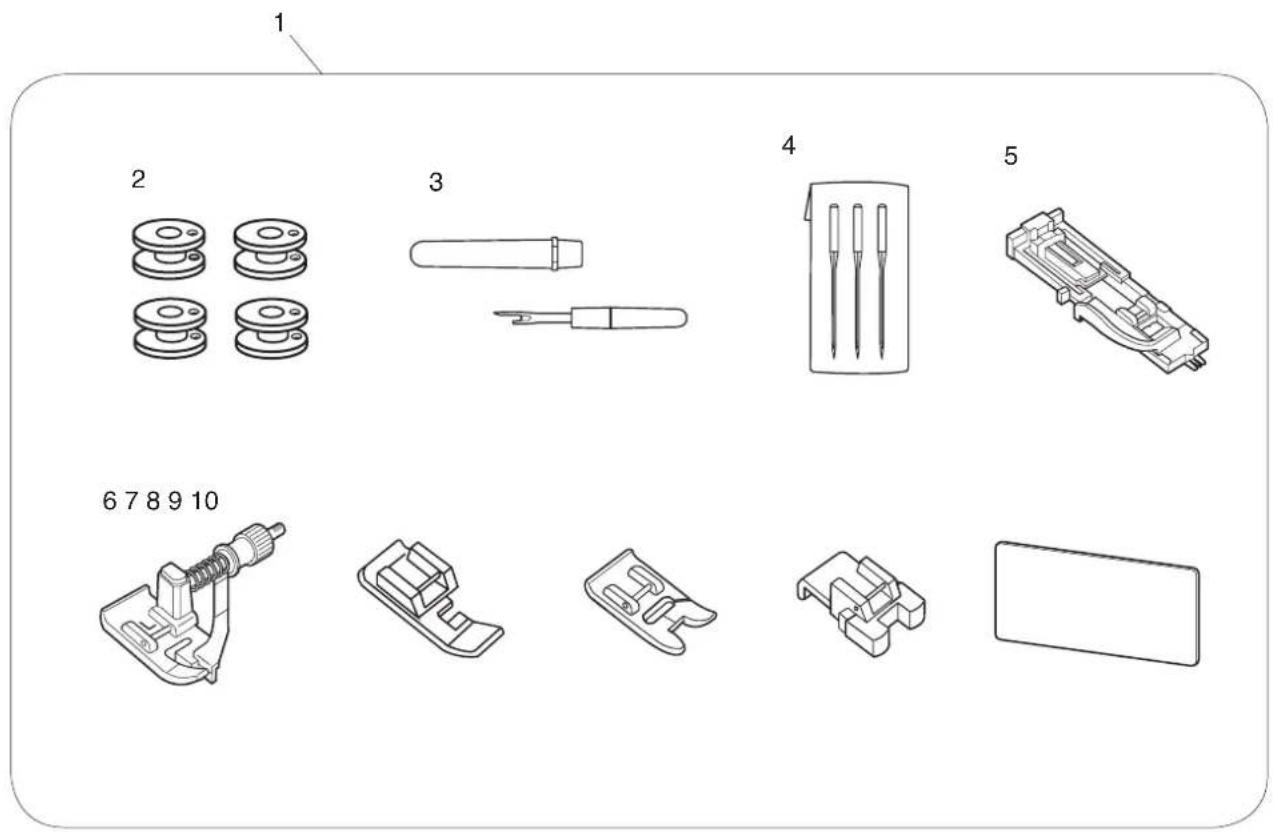

1	315870004	Accessory set
2	102261000	Bobbin
3	647808009	Seam ripper (buttonhole opener)
4	639804000	Needle set
5	740801004	Automatic buttonhole foot
6	743817002	Blind hem foot
7	611406002	Zipper foot
8	743816001	Satin stitch foot
9	743819004	Button sewing foot
10	103108A01	Card
11	C-1028	Foot control
12	315800025	Instruction manual (English)
	315800036	Instruction manual (French)
13	315401000	Semi hard cover
