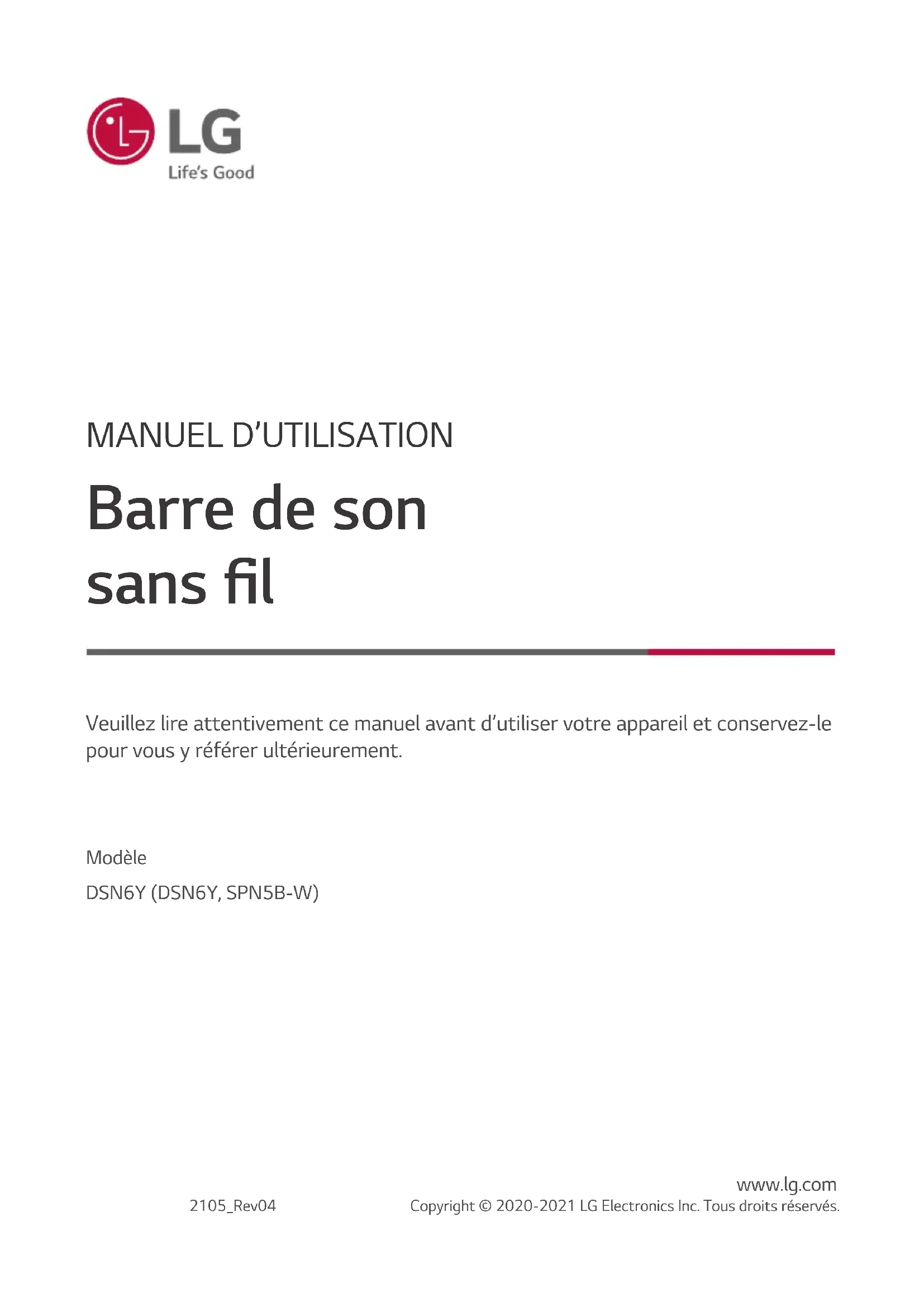

MODE D'EMPLOI DSN6Y LG

Barre de son sans l Veuillez lire attentivement ce manuel avant d’utiliser votre appareil et conservez-le pour vous y référer ultérieurement. Modèle DSN6Y (DSN6Y, SPN5B-W) 2105_Rev04 www.lg.com Copyright © 2020-2021 LG Electronics Inc. Tous droits réservés.1 Démarrage Démarrage2 Démarrage

ATTENTION : AFIN DE RÉDUIRE LE RISQUE DE CHOC ÉLECTRIQUE, NE RETIREZ PAS LE BOÎTIER (NI L’ARRIÈRE). AUCUNE PIÈCE DE CET APPAREIL N’EST SUSCEPTIBLE D’ÊTRE RÉPARÉE PAR L’UTILISATEUR. CONFIEZ L’ENTRETIEN DE L’APPAREIL À DES PERSONNES QUALIFIÉES. Le symbole d’un éclair à l’intérieur d’un triangle sert à avertir l’utilisateur de la présence d’une tension dangereuse non isolée dans le corps de l’appareil, qui peut être suffisamment élevée pour provoquer un risque d’électrocution. Le symbole d’un point d’exclamation à l’intérieur d’un triangle sert à avertir l’utilisateur de la présence d’instructions d’utilisation et de maintenance (entretien) importantes dans la documentation qui accompagne l’appareil.

AVERTISSEMENT : n’installez pas cet appareil dans

un espace conné tel qu’une bibliothèque ou tout autre meuble similaire. ATTENTION : ne pas utiliser de produits électroniques à haute tension près du téléviseur (par ex. : tapette à mouche électrisée). Cela pourrait endommager le produit. ATTENTION : l’appareil ne doit pas être exposé à des projections d’eau ou à des éclaboussures, et aucun objet rempli de liquide tel qu’un vase ne doit être posé sur l’appareil. ATTENTION : n’obstruez pas les ouvertures d’aération. Installez l’appareil conformément aux instructions du fabricant. Les fentes et les ouvertures du boîtier servent à assurer la ventilation et le bon fonctionnement de l’appareil, ainsi qu’à le protéger contre la surchauffe. Les ouvertures ne doivent jamais être bloquées en installant l’appareil sur un lit, un canapé, un tapis ou toute autre surface similaire. Cet appareil ne doit pas être placé dans un emplacement fermé tel qu’une bibliothèque ou une étagère, à moins d’assurer une ventilation adéquate ou que les instructions du fabricant l’autorisent. ATTENTION: aucune source de amme nue, telles qu’une bougie allumée, ne doit être placée sur l’appareil. AVIS : pour obtenir des informations sur le marquage de sécurité, l’identification du produit et les valeurs nominales d’alimentation, reportez-vous à l’étiquette principale au-dessous de l’appareil ou sur un autre côté. PRÉCAUTIONS relatives au cordon d’alimentation Le débranchement du la prise d’alimentation permet de couper l’alimentation. En cas d’urgence, la prise d’alimentation doit rester facilement accessible. Consultez la page des spécications de ce mode d’emploi pour vérier les besoins en alimentation électrique. Ne surchargez pas les prises de courant murales. Les prises murales surchargées, desserrées ou endommagées, les rallonges, les cordons d’alimentation abîmés, ou des gaines de l électrique abîmées ou craquelées présentent des dangers. Ces différentes anomalies peuvent être à l’origine d’un choc électrique ou d’un incendie. Examinez régulièrement le cordon de votre appareil, et si son aspect présente une anomalie ou une détérioration, cessez d’utiliser l’appareil, débranchez-le et faites remplacer le cordon par un cordon de rechange identique par un service de réparation autorisé. Veillez à utiliser le cordon dans des conditions normales, en évitant de le tordre, de l’entortiller, de le pincer, de le coincer dans une porte ou de marcher dessus. Faites particulièrement attention aux ches, aux prises murales et au point où le cordon sort de l’appareil. ATTENTION : Veillez à ce qu’aucun enfant ne mette ses mains ou un objet quelconque dans le *conduit du haut-parleur.

• conduit du haut-parleur : orice pour laisser passer les basses dans le caisson du haut-parleur (enceinte)Démarrage 3 Démarrage

ATTENTION : Utilisez uniquement l’adaptateur secteur fourni avec cet appareil. N’utilisez pas le système d’alimentation d’un autre appareil ou fabricant. L’utilisation de tout autre câble ou système d’alimentation risquerait d’endommager l’appareil et d’annuler votre garantie. Symboles

Désigne le courant alternatif (CA).

Désigne le courant continu (CC). Désigne un matériel de classe II.

Désigne la mise en veille.

Désigne la mise en marche. Désigne une tension dangereuse. Informations sur les logiciels libres Pour obtenir le code source sous la licence publique générale, la licence publique générale limitée, la licence publique Mozilla ou les autres licences libres de ce produit, rendez-vous sur http://opensource.lge.com. En plus du code source, tous les termes de la licence, ainsi que les exclusions de garantie et les droits d’auteur, sont disponibles au téléchargement. LG Electronics peut aussi vous fournir le code source sur CD-ROM moyennant le paiement des frais de distribution (support, envoi et manutention) sur simple demande adressée par e-mail à opensource@lge.com. Cette offre est valable pour une période de trois ans à compter de la date de la dernière distribution de ce produit. Cette offre est valable pour toute personne possédant cette information.Table des matières4 2 Raccordements 16 Organisation des câbles (Optionnel) 16 Raccordement de l’adaptateur secteur 17 Connexion de caisson de basses sans fil et enceintes arrière (vendues séparément) 17 – Connexion du caisson de basse sans fil 18 – Connexion pour les enceintes arrière (Vendus séparément) 19 – Son Surround 21 – Comment installer le noyau de ferrite 22 Raccordement à votre téléviseur 22 – Utilisation d’un câble optique 22 – Synchronisation sonore LG 24 – Utilisation d’un câble HDMI 24 – Fonction ARC (Audio Return Channel, canal de retour audio) 24 – Présentation de la technologie SIMPLINK 25 – Informations supplémentaires concernant la technologie HDMI 26 Raccordement d’appareils auxiliaires 26 – Raccordement HDMI 27 – Raccordement à l’entrée OPTICAL IN 27 – Connexion USB 27 – Périphériques USB compatibles 28 – Impératifs à respecter pour les périphériques USB 28 – Fichiers compatibles 1 Démarrage 2 Consignes de sécurité 6 Introduction 7 Panneau avant 8 Panneau arrière 9 Télécommande 12 Position des enceintes 13 Installation de la barre de son 14 Montage mural de l’unité principale Table des matièresTable des matières 5

3 Utilisation 30 Fonctions de base 30 – Fonctionnement USB 31 Autres fonctions 31 – Utilisation de la télécommande de votre téléviseur 32 – Allumage/extinction automatique 33 – Changement automatique de fonction 33 – Démarrage rapide 34 Utilisation de la technologie sans fil Bluetooth 34 – À propos de la technologie Bluetooth 34 – Profils Bluetooth 34 – Écoute de la musique d’un périphérique Bluetooth 36 – Contrôles d’un périphérique Bluetooth connecté 36 – Verrouillage de la connexion Bluetooth (BT LOCK) 36 Utiliser BLUETOOTH App 36 – Installez « LG Sound Bar » App sur votre appareil BLUETOOTH 37 – Activer le Bluetooth à l’aide de l’application « LG Sound Bar » 4 Dépannage 38 Dépannage 38 – Généralités 39 – REMARQUES sur l’utilisation de la connexion sans fil 40 – NOTES pour lancer le mode Demo 5 Annexe 41 Marques de commerce et licences 42 Spécifications 44 Manipulation de l’enceinteDémarrage6 Démarrage

Introduction Symboles utilisés dans ce manuel

Remarque Indique des remarques et fonctionnalités spéciales.

Attention Indique des précautions à prendre pour éviter les dommages éventuels dus à une utilisation inappropriée.Démarrage 7 Démarrage

Fenêtre d’affichage - La fenêtre d’afchage s’assombrira automatiquement si vous n’appuyez sur aucun bouton pendant 15 secondes. La fenêtre d’afchage s’éclaircira dès que vous appuierez sur n’importe quel bouton.

(Veille) - Permet d’allumer (ON) et d’éteindre (OFF) l’appareil. F (Fonction) - Sélectionnez la fonction et la source d’entrée en appuyant plusieurs fois sur le bouton F. Source d’entrée / Fonction Afchage Optique ARC LG Sound Sync (avec l)

L’appareil s’éteindra tout seul pour économiser de l’énergie si l’appareil principal n’est pas connecté à un périphérique externe ou s’il n’est pas utilisé pendant 15 minutes.Démarrage8 Démarrage

DC IN - Branchez sur l’adaptateur secteur.

Port USB - Connectez le dispositif de stockage USB au port USB situé à l’arrière de l’appareil.

OPTICAL IN - Connectez la prise OPTICAL IN située à l’arrière de l’appareil à la prise OPTICAL OUT du téléviseur.

HDMI IN - Connectez la prise HDMI IN située à l’arrière de l’appareil à la prise HDMI OUT du périphérique externe. Vous pouvez proter du son et de l’image d’une connexion HDMI sur un périphérique externe.

- Connectez la prise (TV ARC) HDMI OUT située à l’arrière de l’appareil à la prise ARC du téléviseur.Démarrage 9 Démarrage

Télécommande Remplacement des piles Retirez le couvercle du compartiment de la pile à l’arrière de la télécommande, puis insérez la pile en respectant la polarité

Risque d’incendie ou d’explosion si la batterie est remplacée par un type incorrect.

(Veille) - Permet d’allumer (ON) et d’éteindre (OFF) l’appareil.

- Permet d’ajuster le volume du haut-parleur.

(Passer/Rechercher) - Appuyez sur

pour accéder au chier suivant ou au chier précédent. - Maintenez les boutons

enfoncés pendant la lecture, puis relâchez-les à l’endroit souhaité.

(Lecture/Pause) - Permet de lancer la lecture. / Permet d’arrêter la lecture.

Verrouillage de la connexion Bluetooth (BT) : vous permet de connecter un périphérique Bluetooth uniquement aux fonctions Bluetooth et LG TV. (page 36) Pour activer ou désactiver le verrouillage de la connexion Bluetooth, maintenez enfoncé le bouton

pendant 3 secondes environ, puis relâchez-le et appuyez une nouvelle fois sur la fonction BT (Bluetooth).Démarrage10 Démarrage

SOUND EFFECT - Permet de sélectionner un mode d’effet sonore en utilisant SOUND EFFECT. Élément afché Description

Permet d’analyser les propriétés du son entrant et fournit en temps réel un son optimisé en fonction du contenu. BASS BLAST ou BASS BLAST+ Permet de renforcer les basses et la puissance sonore. STANDARD Vous pouvez proter d’un son optimisé.

Vous pouvez proter d’un son surround cinématographique plus immersif.

Commande à distance : vous permet de contrôler le volume de cet appareil à l’aide de votre télécommande, même s’il s’agit du produit d’une autre entreprise (page 31). Pour activer ou désactiver la fonction de commande à distance, maintenez enfoncé le bouton SOUND EFFECT pendant 3 secondes environ, relâchez-le et appuyez une nouvelle fois dessus.

Marques de téléviseurs prises en charge LG Panasonic Philips Samsung Sharp Sony Toshiba Vizio

(Réglage du son) - Permet d’ajuster le niveau sonore de chaque haut-parleur. Sélectionnez le haut-parleur que vous voulez régler à l’aide de , puis réglez le niveau sonore à l’aide de VOL

Le réglage du niveau sonore des haut-parleurs arrière n’est appliqué que lorsque les haut-parleurs arrière sont connectés.

Pour plus d’informations sur les enceintes, voir la page 12. Afchage Description Gamme WF Subwoofer -15 ~ 6 C Centre -6 ~ 6 R Arrière -6 ~ 6 TRE Aigus -5 ~ 5 BAS Basses -5 ~ 5

Son surround : vous permet de proter du son surround grâce aux haut-parleurs arrière (page 19). Pour activer ou désactiver le son surround, maintenez enfoncé le bouton pendant 3 secondes environ, puis relâchez-le et appuyez une nouvelle fois dessus.

F (Fonction) - Sélectionnez la fonction et la source d’entrée en appuyant plusieurs fois sur le bouton F.

(Silence) - Appuyez sur

pour couper le son de votre appareil. Pour remettre le son, appuyez une nouvelle fois sur le bouton

.Démarrage 11 Démarrage

(Informations) - Vous pouvez afcher différentes informations sur la source d’entrée en appuyant sur le bouton

- OPT (Optique)/ARC/HDMI (HDMI IN) : format audio - BT (Bluetooth) : nom du périphérique Bluetooth connecté - USB : informations sur les chiers contenus sur le périphérique USB.

Activation/Désactivation de la fonction Auto Power : permet à l’appareil de s’allumer ou de s’éteindre automatiquement en fonction des signaux d’entrée : Optique, LG TV ou Bluetooth (page 32). Pour activer ou désactiver la fonction AUTO POWER, maintenez enfoncé le bouton

pendant 3 secondes environ, puis relâchez-le et appuyez une nouvelle fois dessus.

REPEAT - Appuyez sur REPEAT pour sélectionner le mode répétition ou aléatoire souhaité.

- Permet de rechercher un dossier sur un périphérique USB.Démarrage12 Démarrage

Vous pouvez profiter du son surround en utilisant le kit haut-parleur arrière sans fil. Le kit haut-parleur arrière sans fil est vendu séparément (SPK8-S).Démarrage 13 Démarrage

Installation de la barre de son Vous pouvez entendre le son d’un autre périphérique (téléviseur, lecteur de disques Blu-ray, lecteur de DVD, etc.) en le raccordant à cet appareil. Placez l’appareil devant le téléviseur et connectez-le au périphérique de votre choix. (pages 22 à 27.) Vous pouvez placer le caisson de basse sans fil n’importe où dans la pièce. Néanmoins, il est préférable de le placer à proximité de l’unité principale. Orientez-le légèrement vers le centre de la pièce afin de diminuer les réflexions sur les murs. Pour obtenir le meilleur son surround, placez les enceintes comme indiqué ci-dessous.

Si la barre de son couvre le capteur de télécommande du téléviseur, veuillez séparer la distance entre la barre de son et le téléviseur de 10 ~ 15 cm ou plus.

L’illustration ci-dessus peut différer des appareils réels.

Vous pouvez proter du son surround en utilisant le kit haut-parleur arrière sans l. Le kit haut-parleur arrière sans l est vendu séparément (SPK8-S).

Pour obtenir les meilleures performances avec les connexions sans fil telles que Bluetooth ou un caisson de basse sans fil, n’installez pas la barre de son sur un meuble métallique et surélevez-la en fixant les pieds fournis, car la connexion sans fil communique par un module qui se trouve sous l’appareil.

Lors de l’installation ou du déplacement de la barre de son et du caisson de basse, veillez à ce que la surface ne soit pas éraflée.

AttentionDémarrage14 Démarrage

Montage mural de l’unité principale Vous pouvez fixer l’unité principale à un mur. Comme il est difficile de procéder aux branchements une fois l’unité installée, vous devez brancher les câbles avant l’installation.

Attention Matériel de préparation Unité Guide d’installation des supports muraux Vis Vis (A) Cheville murale Support mural (non fournies)

1. Alignez le bord inférieur du téléviseur avec le

guide d’installation du support mural avec la partie inférieure du téléviseur, et fixez le guide à cette position.

2. Si vous fixez la barre de son sur un mur en béton,

utilisez des chevilles. Vous devrez percer des trous. Un feuillet de guide (un guide d’installation du support mural) est fourni pour forer. Utilisez-le pour marquer les points où percer.

3. Retirez le guide d’installation des supports

4. Fixez les supports à l’aide des vis (A) comme

indiqué sur l’illustration ci-dessous. Les vis (A) et chevilles ne sont pas fournies pour xer l’appareil. Nous vous recommandons les chevilles Hilti (HUD-1 6 x 30) pour la xation.

RemarqueDémarrage 15 Démarrage

5. Placez l’unité sur les supports de sorte qu’elle soit

alignée avec les trous en dessous de l’appareil.

6. Fixez solidement l’unité à l’aide des vis.

Pour démonter l’unité, procédez dans le sens inverse.

N’installez pas cette unité à l’envers. Cela pourrait endommager ses composants ou provoquer des blessures.

Évitez tout impact sur l’unité installée et ne vous y accrochez pas.

Fixez-la fermement au mur afin qu’elle ne tombe pas. Si l’unité tombe, elle peut être endommagée.

Lorsque l’appareil est installé au mur, assurez- vous que les enfants ne tirent pas sur les câbles de connexion car ils pourraient le faire tomber.

Organisation des câbles (Optionnel) Vous pouvez organiser les câbles à l’aide de colliers de serrage.

1. Regroupez les câbles avec les colliers de serrage

comme illustré ci-dessous.

2. Resserrez les colliers de serrage.

Après que toutes les connexions aient été faites, vous pouvez réarranger les câbles comme vous le souhaitez

Les attaches de câbles ne sont pas inclues.

Remarque Raccordement de l’adaptateur secteur Raccordez l’enceinte à l’alimentation avec l’adaptateur secteur fourni.

1. Branchez le cordon d’alimentation fourni sur

l’adaptateur secteur.

2. Branchez le câble de l’adaptateur secteur dans le

3. Raccordez le cordon d’alimentation à une prise

secteur. Utilisez exclusivement l’adaptateur CA fourni avec cet appareil. N’utilisez pas l’alimentation électrique d’un autre appareil ou d’un autre fabricant. L’utilisation d’un autre câble d’alimentation ou d’une autre source d’alimentation pourrait endommager l’appareil et annuler votre garantie.

Connexion de caisson de basses sans fil et enceintes arrière (vendues séparément) Connexion du caisson de basse sans fil Indicateur DEL du caisson de basses sans fil Couleur de la DEL État Vert (clignotant) Tentative de connexion. Vert La connexion est établie. Rouge Le caisson de basses sans fil est en mode veille ou la connexion a échoué. Éteint (Pas de lumière) Le câble d’alimentation du caisson de basses sans fil est déconnecté. Premier réglage du caisson de basses sans fil

1. Branchez le cordon d’alimentation de la barre de

son et du caisson de basse sans fil dans la prise de courant.

2. Allumez la barre de son. La barre de son et le

caisson de basse sans fil seront automatiquement connectés. - Le voyant vert à l’arrière du caisson de basse sans l s’allume. Couplage manuel du caisson de basses sans fil Si la connexion échoue, le caisson de basse sans l ne diffuse aucun son et le voyant reste allumé en rouge. Pour résoudre le problème, suivez les étapes ci- dessous.

1. Appuyez sur le bouton PAIRING situé à l’arrière

du caisson de basses sans fil. - La LED verte à l’avant du caisson de basses sans l clignote rapidement. (Si la LED verte ne clignote pas, maintenez enfoncé le bouton PAIRING).

2. Allumez la barre de son.

- Le jumelage est terminé. La LED verte à l’avant du caisson de basses sans l s’allume.Raccordements18 Raccordements

Il faut quelques secondes (ou peut-être plus) pour que l’appareil et le caisson de basses communiquent entre eux et émettent des sons.

Plus l’unité et le caisson sont proches, meilleur est le son. Il est recommandé d’installer l’unité principale et le caisson le plus proche possible l’un de l’autre et d’éviter les situations suivantes. - Un obstacle se trouve entre l’unité principale et le caisson. - Un appareil utilise la même fréquence avec une connexion sans fil, tel que du matériel médical, un four à micro-ondes ou un dispositif de réseau local sans fil. - Pour éviter les interférences des équipements sans l, la barre audio et le caisson de basses doivent être à une distance d’au moins 1 m par rapport à l’appareil (comme le routeur sans l, le four à micro-ondes, etc.).

Remarque Connexion pour les enceintes arrière (Vendus séparément) Connexion des enceintes arrière

1. Connectez le câble à bande noire à la borne

marquée - (moins) et l’autre extrémité à la borne marquée + (plus).

2. Connectez le récepteur sans fil et les enceintes

arrière (gauche, droite) aux câbles des enceintes. Couleur Position Bleu Arrière gauche Gris Arrière droite Vous devez acheter le kit d’enceintes arrière sans l (SPK8-S) pour savourer le son surround.

Utilisez uniquement l’enceinte fournie avec cette unité. L’utilisation d’une autre enceinte peut provoquer un dysfonctionnement.

Faites correspondre le câble approprié de l’enceinte à la borne correspondante des composants : + à + et – à –. Si les câbles sont inversés, il y aura distorsion du son et les graves seront insufsants.

Attention Indicateur LED du récepteur sans fil Couleur de la DEL État Jaune - vert (Clignote) Tentative de connexion. Jaune - vert La connexion est établie. Rouge Le récepteur sans l est en mode veille ou la connexion a échoué. Éteint (Pas d’afchage) Le cordon d’alimentation du récepteur sans l est débranché. Configuration du récepteur sans fil pour la première fois

1. Connectez le cordon d’alimentation au récepteur

sans fil à la prise secteur.

2. Mettez en marche l’appareil principal : La barre

sonore et le récepteur sans fil se connecteront automatiquement. - Le voyant jaune - vert du récepteur sans l s’allume. Appariement manuel du récepteur sans fil Tant que la connexion n’est pas terminée, vous pouvez voir la LED rouge sur le récepteur sans l et les enceintes arrière n’émettent aucun son. Suivez les instructions ci-dessous pour résoudre ce problème.

1. Appuyez sur le bouton PAIRING situé à l’arrière

du récepteur sans fil. - Le voyant jaune - vert du récepteur sans l clignote rapidement.

2. Allumez l’appareil principal

- L’appairage est terminé. Le voyant jaune - vert du récepteur sans l s’allume. Son Surround Avec les enceintes arrière, vous pouvez proter du superbe son Surround avec toutes les sources d’entrée. Si vous activez la fonction Surround, l’ensemble des sorties des enceintes diffusent le son. Lorsque vous désactivez la fonction Surround, les enceintes diffusent le son en fonction du canal d’entrée sélectionné. Pour activer la fonction Surround, maintenez enfoncée la touche de la télécommande pendant environ 3 secondes et appuyez à nouveau sur cette touche pendant que « OFF - SURROUND » déle. Pour activer la fonction Surround, maintenez enfoncée la touche de la télécommande pendant environ 3 secondes et appuyez à nouveau sur cette touche pendant que « ON - SURROUND » déle.Raccordements20 Raccordements

Fonction Surround sur Marche (ON) Effet Sonore Entrée Sortie Pas d’enceintes arrière Enceintes arrière connectées

BASS BLAST + 2,0 Ch 5,1 Ch DTS VIRTUAL : X 2,0 Ch 5,1 Ch Fonction Surround sur Arrêt (OFF) Effet Sonore Entrée Sortie Pas d’enceintes arrière Enceintes arrière connectées

Comment installer le noyau de ferrite Le noyau de ferrite n’est pas toujours fourni en fonction des réglementations de chaque pays. Installer le noyau de ferrite sur les câbles d’enceintes Vous devez installer un noyau de ferrite an de réduire ou d’éliminer les interférences électriques.

1. Appuyez sur les taquets [a] du noyau de ferrite

2. Enroulez deux fois le câble de l’enceinte autour du

3. Refermez le noyau de ferrite jusqu’au déclic.

S’il existe un produit à onde électromagnétique forte à proximité, des interférences peuvent survenir. Éloignez de là l’appareil principal et le récepteur sans l.

Le récepteur sans l passe automatiquement en mode veille quelques minutes après que vous avez éteint la barre de son. Lorsque le récepteur sans l est en mode veille, la LED s’allume en rouge.

Lorsque vous allumez la barre de son, le récepteur sans l s’active et la LED s’allume en jaune - vert ; les enceintes arrière émettent ensuite un son après quelques secondes.

Il faut quelques secondes (et cela peut prendre plus de temps) pour que l’appareil principal et le récepteur sans l communiquent entre eux.

Utilisez l’enceinte arrière à une distance d’au moins 30 cm de l’écran du téléviseur ou du moniteur du PC.

Lorsque le récepteur sans l est en train de se connecter à l’appareil principal, ou de se déconnecter, le son peut s’interrompre.

Rapprochez au maximum la barre de son du récepteur sans l, en veillant à les éloigner d’au moins 1 m de tout appareil (par ex. routeur sans l, four micro-ondes, etc.) an d’éviter les interférences avec les communications sans l. !P> 1 m

RemarqueRaccordements22Raccordements

Raccordement à votre téléviseur Raccordez la barre de son au téléviseur à l’aide d’un câble numérique optique ou d’un câble HDMI en fonction de votre téléviseur. Utilisation d’un câble optique 1. Raccordez la prise OPTICAL IN à l’arrière de l’unité à la prise de sortie OPTICAL OUT du téléviseur à l’aide d’un câble OPTICAL.Câble optique2. Sélectionnez la source d’entrée OPT/HDMI ARC en appuyant plusieurs fois sur le bouton F. Si la connexion est établie normalement entre cet appareil et votre téléviseur, vous voyez la mention OPTICAL » apparaître dans l’afficheur.

Avant de raccorder le câble optique, assurez-vous de retirer le capuchon de protection de la prise si votre câble en comporte un.

Vous pouvez profiter du son de votre téléviseur via les haut-parleurs de cette unité. Dans le cas de certains modèles de téléviseur, vous devez sélectionner l’option haut-parleur externe à partir du menu du téléviseur. (pour plus de détails, reportez-vous au manuel d’utilisation du téléviseur.)

Si l’appareil est connecté simultanément en OPTICAL et ARC, le signal ARC a la priorité.

Remarque Synchronisation sonore LG Vous pouvez contrôler certaines fonctions de cet appareil via la télécommande de votre téléviseur grâce à la fonction LG Sound Sync (synchronisation sonore). Il faut pour cela que votre téléviseur LG soit compatible avec cette fonction. Assurez-vous que le logo LG Sound Sync figure sur votre téléviseur.Les fonctions contrôlables via la télécommande du téléviseur LG sont le réglage du volume et la mise en sourdine.Effectuez l’un des raccordements suivants, en fonction des capacités de votre équipement.

Vous pouvez également utiliser la télécommande de cette unité pendant que la fonction LG Sound Sync est active. Si vous utilisez à nouveau la télécommande de votre téléviseur, l’unité se synchronise avec ce dernier. Selon les spécifications de la télévision, le volume et le mode Muet de cet appareil se synchronisent avec la télévision.

Lorsque la connexion échoue, vérifiez l’état du téléviseur et s’il est sous tension.

Assurez-vous que cet appareil est branché et fonctionne bien dans les cas suivants lorsque vous utilisez LG Sound Sync. - L’appareil est éteint. - Modifier la fonction pour les autres. - Débrancher le câble optique. - La connexion sans fil est interrompue par des interférences ou par la distance.

Lorsque la fonction AUTO POWER est en position ON, le délai pour l’extinction de cet appareil diffère selon votre téléviseur.

LG Sound Sync avec connexion filaire

1. Raccordez votre téléviseur LG à l’appareil à l’aide

d’un câble optique. Câble optique

2. Réglez la sortie sonore du téléviseur pour écouter

le son par le biais de cette unite : (Reportez-vous au manuel d’utilisation de votre téléviseur pour plus de détails sur la fonction de synchronisation sonore LG.)

3. Allumez l’appareil en appuyant sur le bouton

4. Sélectionnez la source d’entrée OPT/HDMI ARC

en appuyant plusieurs fois sur le bouton F. Si la connexion est établie normalement entre cet appareil et votre téléviseur, vous voyez la mention « LGOPT » apparaître dans l’afficheur. LG Sound Sync avec connexion sans fil

1. Allumez l’appareil en appuyant sur le bouton

2. Sélectionnez la fonction LG TV en appuyant

plusieurs fois sur le bouton F.

3. Pour écouter le son de votre téléviseur par

l’intermédiaire de cet appareil, réglez la sortie audio du téléviseur comme suit : Si la connexion est établie normalement entre cet appareil et votre téléviseur, la mention « PAIRED » apparaît dans l’afficheur pendant environ 3 secondes, suivie de la mention « LG TV ». (Reportez-vous au manuel d’utilisation de votre téléviseur pour plus de détails sur la fonction de synchronisation sonore LG.) Si vous avez directement éteint l’unité en appuyant sur

(Marche/Arrêt), LG Sound Sync (sans fil) sera déconnecté.

Utilisation d’un câble HDMI Si vous branchez cette unité à un téléviseur qui prend en charge HDMI CEC et ARC (Audio Return Channel, canal de retour audio), vous pouvez profiter du son du téléviseur par le biais des haut-parleurs de cette unité sans brancher le câble optique.

1. Raccordez la prise de sortie (TV ARC) HDMI OUT

à l’arrière de l’appareil à la prise ARC du téléviseur à l’aide d’un câble HDMI. Câble HDMI

2. Sélectionnez la source d’entrée OPT/HDMI ARC

en appuyant plusieurs fois sur le bouton F. Si la connexion est établie normalement entre cet appareil et votre téléviseur, vous voyez la mention « ARC » apparaître dans l’afficheur.

Vous pouvez profiter du son de votre téléviseur via les haut-parleurs de cette unité. Dans le cas de certains modèles de téléviseur, vous devez sélectionner l’option haut-parleur externe à partir du menu du téléviseur. (pour plus de détails, reportez-vous au manuel d’utilisation du téléviseur.)

Selon votre modèle de téléviseur LG, il se peut que vous deviez activer la fonction SIMPLINK de votre téléviseur.

Lorsque vous revenez à la fonction ARC après avoir utilisé une autre fonction, vous devez sélectionner la source d’entrée OPT/HDMI ARC. L’appareil bascule alors automatiquement sur la fonction ARC.

Remarque Fonction ARC (Audio Return Channel, canal de retour audio) La fonction ARC permet à un téléviseur HDMI d’envoyer le flux audio à la sortie HDMI OUT de l’unité. Pour utiliser cette fonction : - Votre téléviseur doit prendre en charge les fonctions HDMI-CEC et ARC. Celles-ci doivent en outre être activées. - La méthode de réglage des fonctions HDMI-CEC et ARC peuvent différer selon le téléviseur. Pour plus de détails sur la fonction ARC, reportez-vous au manuel du téléviseur. - Vous devez utiliser le câble HDMI (type A, câble HDMI™ haute vitesse avec Ethernet). - Vous devez connecter la sortie HDMI OUT de l’unité avec l’entrée HDMI IN du téléviseur prenant en charge la fonction ARC au moyen du câble HDMI. - Vous ne pouvez connecter qu’une seule unité à un téléviseur compatible ARC. Présentation de la technologie SIMPLINK Certaines fonctions sont pilotées par la télécommande du téléviseur lorsque cette unité et le téléviseur LG doté de la fonction SIMPLINK sont reliés par la connexion HDMI. Fonctions pouvant être contrôlées par la télécommande du téléviseur LG : marche/arrêt, augmentation/diminution du volume, etc. Pour plus de détails sur la fonction SIMPLINK, reportez-vous au manuel du téléviseur. Les téléviseurs LG dotés de la fonction SIMPLINK portent le logo ci-dessus.

Selon l’état de l’unité, certaines fonctions SIMPLINK peuvent différer du résultat souhaité ou être inopérantes.

Selon le téléviseur ou le lecteur connecté à cette unité, le fonctionnement de SIMPLINK peut différer du résultat souhaité.

Informations supplémentaires concernant la technologie HDMI

Lorsque vous raccordez un appareil compatible HDMI ou DVI, effectuez les vérifications suivantes : - Essayez d’éteindre l’appareil HDMI/DVI ainsi que ce lecteur. Ensuite, allumez l’appareil HDMI/DVI, attendez environ 30 secondes, puis allumez ce lecteur. - L’entrée vidéo de l’appareil raccordé est correctement réglée pour ce lecteur. - L’appareil raccordé est compatible avec les entrées vidéo 720 x 576p (ou 480p), 1280 x 720p, 1920 x1080i ou 1920 x 1080p.

Certains appareils DVI ou HDMI compatibles HDCP ne fonctionneront pas avec ce lecteur. - L’image ne s’affichera pas correctement avec un appareil non HDCP.

Si un périphérique HDMI raccordé n’accepte pas la sortie audio du lecteur, le son du périphérique HDMI peut être déformé ou muet.

Toute modification de la résolution une fois la connexion établie risque d’entraîner des dysfonctionnements. Pour résoudre le problème, éteignez puis rallumez le lecteur.

Si la connexion HDMI avec le HDCP n’est pas vérifiée, la télévision affiche un écran noir. Contrôlez la connexion HDMI ou débranchez le câble HDMI.

Si des interférences ou des lignes apparaissent à l’écran, vérifiez le câble HDMI (sa longueur est généralement limitée à 4,5 m).

Vous ne pouvez pas changer la résolution vidéo dans le mode HDMI. Changez la résolution vidéo du composant connecté.

Si le signal de sortie vidéo est anormal lorsque votre ordinateur est raccordé à la prise HDMI IN, changez la résolution de votre ordinateur en 576p (ou 480p), 720p, 1080i ou 1080p.

Remarque Liste de contrôle des câbles HDMI Certains câbles HDMI ont une mauvaise transmission du signal, ce qui peut entraîner des problèmes de transmission du son et de la vidéo. Si après la connexion des câbles HDMI, il n’y a aucun son, il y a un son interrompu, un bruit provenant de la barre de son et/ou pas de lecture vidéo, ni de lecture vidéo uide sur votre téléviseur, le câble HDMI peut être le problème. Utilisez le câble marqué avec le logo de certication HDMI premium. Nous recommandons d’utiliser un câble HDMI haut débit avec Ethernet ou une version plus récente. STANDARD HDMI CABLE WITH ETHERNETHIGH SPEED HDMI CABLEHIGH SPEED HDMI CABLE WITH ETHERNET (X) (X) (O) Premium High Speed HDMI® Cable with EthernetULTRA HIGH SPEED HDMI® CABLE (O) (O) Connexion par câble HDMI* Votre téléviseur doit prendre en charge les toutes nouvelles fonctionnalités HDMI (HDMI CEC

/ ARC (Audio Return Channel)) pour profiter pleinement des chaînes de diffusion en direct avec votre système audio par câble HDMI. À moins que votre téléviseur ne prenne en charge ces fonctionnalités HDMI, le système audio doit être connecté par un câble OPTICAL.

1) HDMI CEC (High-Definition Multimedia Interface

Consumer Electronics Control, commande électronique grand public pour interface multimédia haute définition) Consumer Electronics Control (CEC) est une fonctionnalité HDMI conçue pour permettre à l’utilisateur de commander et de contrôler les appareils compatibles avec CEC qui sont connectés par HDMI en ne se servant que d’une télécommande.

• Les noms de marques pour le CEC sont SimpLink (LG), Anynet+ (Samsung), BRAVIA Sync (Sony), EasyLink (Philips), etc.Raccordements26Raccordements

Raccordement d’appareils auxiliaires Raccordement HDMI Vous pouvez proter du son et de l’image d’une connexion HDMI sur un périphérique externe. Pour profiter du son uniquement Vous pouvez proter du son de l’appareil externe branché.Lecteur de disques Blu-ray, lecteur de DVD, etc.1. Raccordez la prise HDMI IN à l’arrière de l’appareil à la prise HDMI OUT de votre périphérique audio tel qu’un lecteur de disques Blu-ray, un lecteur de DVD, etc.2. Sélectionnez la source d’entrée HDMI en appuyant plusieurs fois sur le bouton F. Pour profiter du son et de l’image Vous pouvez proter du son et de l’image de l’appareil externe branché.Câble HDMI Câble HDMI 1. Branchez la fiche HDMI IN sur l’arrière de l’appareil sur la fiche HDMI OUT sur l’appareil externe comme un lecteur de disque Blu-ray, un lecteur DVD, etc.2. Raccordez la prise de sortie (TV ARC) HDMI OUT à l’arrière de l’appareil à la prise d’entrée HDMI IN du téléviseur.3. Sélectionnez la source d’entrée HDMI en appuyant plusieurs fois sur le bouton F.

Les signaux audio et vidéo ne peuvent pas être transmis lorsque l’appareil est éteint.

La prise de sortie (TV ARC) HDMI OUT sert à raccorder le téléviseur. Même si un signal multicanal est retransmis à l’appareil via un câble HDMI, l’appareil ne peut diffuser que deux canaux PCM sur le téléviseur.

Si votre TV ne prend pas en charge la source sonore DTS, pour pouvoir écouter du son DTS, connectez l’appareil de lecture (source) au jack HDMI IN ou OPTICAL IN de la barre de son.

Raccordement à l’entrée OPTICAL IN Branchez une prise de sortie optique externe des appareils externes sur la prise d’entrée OPTICAL IN. Câble optique Vers la prise de sortie optique de votre appareil externe

1. Raccordez la prise d’entrée OPTICAL IN à l’arrière

de l’appareil à la prise de sortie optique de votre appareil externe.

2. Sélectionnez la source d’entrée OPT/HDMI ARC

en appuyant plusieurs fois sur le bouton F. Si la connexion est établie normalement entre cet appareil et votre autre appareil, vous voyez la mention « OPT » apparaître dans l’afficheur. Avant de raccorder le câble optique, assurez- vous de retirer le capuchon de protection de la prise si votre câble en comporte un.

Remarque Si le câble optique n’est pas connecté dans le bon sens, cela peut endommager la prise optique. <O> <X> Prise optiqueCâble optiquePrise optiqueCâble optique

Attention Connexion USB Branchez un appareil USB au port USB à l’arrière de l’appareil. Nous vous recommandons d’acheter un changeur de genre USB (vendu séparément) pour faciliter l’insertion et le retrait du périphérique USB. (Type de changeur de genre USB recommandé : câble d’extension USB 2.0)

Remarque Pour plus d’information sur la lecture de chiers sur USB, consultez la page 30. Retrait du périphérique USB de l’appareil:

Choisissez une fonction ou un mode différent.

2. Retirez le périphérique USB de l’appareil.

Périphériques USB compatibles

Lecteur MP3 : lecteur MP3 à mémoire Flash.

Clé USB à mémoire Flash : Appareils prenant en charge USB 2.0.

La fonction USB de cet appareil ne prend pas en charge certains périphériques USB.Raccordements28 Raccordements

Impératifs à respecter pour les périphériques USB

Les périphériques nécessitant l’installation d’un programme supplémentaire après le raccordement à un ordinateur ne sont pas pris en charge.

Ne retirez pas le périphérique USB pendant son utilisation.

Si le périphérique USB a une grande capacité, la recherche peut prendre quelques minutes.

Pour éviter la perte de données, sauvegardez toutes vos données.

Le port USB de l’appareil ne peut pas être raccordé à un ordinateur. L’appareil ne peut pas être utilisé comme périphérique de stockage.

Le système de chiers exFAT n’est pas pris en charge par cet appareil. (les systèmes FAT16/ FAT32/NTFS sont disponibles).

Il se peut que certains périphériques ne soient pas reconnus par l’appareil, notamment. - Disques durs externes - Lecteurs de cartes - Périphériques verrouillés - Périphériques USB de type disque dur - Concentrateurs USB - Appareils utilisant un câble d’extension USB - iPhone/iPod/iPad - Appareil Android Fichiers compatibles Fréquence d’échantillon MP3 : dans les 32 à 48 kHz WMA : dans les 32 à 48 kHz OGG : dans les 32 à 48 kHz FLAC : 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz et 192 kHz (16 bit/ 24 bit) WAV : 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz et 192 kHz (16 bit/ 24 bit) Débit binaire MP3 : dans les 80 à 320 kbps WMA : dans les 56 à 128 kbps OGG : dans les 64 à 500 kbps

Nombre maximal de fichiers : jusqu’à 2 ,000

Nombre maximal de répertoires : jusqu’à 200

Un chier protégé par GDN (Gestion des droits numériques) n’est pas pris en charge par l’unité.

Les chiers vidéo sur le périphérique de stockage USB ne peuvent pas être lus.

La lecture sera plus ou moins bonne selon les performances de votre appareil USB.Raccordements 29 Raccordements

Les dossiers et chiers du périphérique USB sont reconnus comme illustré ci-dessous.

Si un dossier ne contient aucun chier, ce dossier n’apparaîtra pas.

Un chier sera lu du chier

Les chiers seront lus dans l’ordre de leur enregistrement et peuvent être présentés différemment selon les paramètres de l’enregistrement.

Cet appareil peut afcher uniquement le nom des chiers ou des dossiers contenant des chiffres ou des caractères anglais.

*ROOT : le premier écran qui s’afche quand cet appareil reconnaît que le périphérique USB est « ROOT ».

Remarque3 UtilisationUtilisation30Utilisation

Fonctions de base Fonctionnement USB 1. Connectez le périphérique USB au port USB.2. Sélectionnez la fonction USB en appuyant plusieurs fois sur le bouton F.Opération ActionLectureAppuyez sur le bouton de la télécommande.PausePendant la lecture, appuyez sur le bouton de la télécommande.Accès au chier suivant/précédentPendant la lecture, appuyez sur le bouton de la télécommande pour aller au chier suivant.Avant les 3 premières secondes de lecture, appuyez sur le bouton de la télécommande pour aller au chier précédent.Après 3 secondes de lecture, appuyez sur le bouton

la télécommande pour aller au début du chier.Recherche d’une section dans un chierMaintenez enfoncé le bouton C/V de la télécommande pendant la lecture puis relâchez-le au passage que vous souhaitez écouter.Lecture répétée ou aléatoireAppuyez plusieurs fois sur le bouton REPEAT de la télécommande. Pour plus de détails, référez-vous à la section « Modier l’afchage ».Recherche d’un dossierAppuyez sur FOLDER

sur la télécommande.Reprise de la lectureCet appareil mémorise la chanson en cours de lecture avant de changer de fonction ou d’éteindre l’appareil.

Il se peut que le point de reprise soit réinitialisé lorsque vous débranchez le cordon d’alimentation ou que vous retirez le périphérique USB de l’appareil.

La lecture répétée/aléatoire fonctionne comme suit.Élément afché DescriptionOFF Permet de lire dans l’ordre des morceaux de musique sur un périphérique USB.ONE Permet de lire la même chanson de manière répétée.FOLDER Permet de lire de manière répétée les morceaux présents dans un dossier.ALL Permet de lire de manière répétée tous les morceaux présents sur l’appareil USB.SHUFFLE Permet de lire toutes les chansons une fois dans un ordre aléatoire, puis d’arrêter la lecture.

RemarqueUtilisation 31Utilisation

Autres fonctions Utilisation de la télécommande de votre téléviseur Vous pouvez contrôler certaines fonctions de cet appareil en vous servant de la télécommande de votre téléviseur même avec des produits d’autres fabricants. Les fonctions pouvant être contrôlées sont l’augmentation/la diminution du volume et la mise en sourdine.Maintenez enfoncée la touche SOUND EFFECT de la télécommande pendant environ 3 secondes. L’indication « ON - TV REMOTE » apparaît et vous pouvez alors contrôler cet appareil via la télécommande de votre téléviseur.Pour vérifier l’état de cette fonction, maintenez enfoncé le bouton SOUND EFFECT de la télécommande.Pour désactiver cette fonction, maintenez enfoncé le bouton SOUND EFFECT de la télécommande, puis relâchez-le et appuyez une nouvelle fois dessus pendant que « ON - TV REMOTE » défile à l’écran.

Assurez-vous que la sortie son de votre téléviseur est réglée sur [Haut-parleur externe].

Cette fonction est inopérante sur la télécommande du téléviseur LG.

Cette fonction peut ne pas fonctionner correctement lorsque des fonctions de contrôle du téléviseur telles que HDMI CEC, SIMPLINK et LG Sound Sync sont activées.

Cette fonctionnalité peut ne pas être compatible lorsque l’unité et la télévision sont reliées avec un câble HDMI.

Certaines télécommandes ne sont pas prises en charge.

Remarque Comment interrompre la connexion réseau sans fil ou le périphérique sans fil Désactivez la fonction MISE EN MARCHE AUTO et éteignez l’unité.Utilisation32 Utilisation

Allumage/extinction automatique Cette unité s’allume automatiquement dès réception d’une source d’entrée : Optical, LG TV ou Bluetooth. Lorsque vous allumez votre TV ou un appareil externe connecté à cette unité, cette dernière reconnaît le signal d’entrée et sélectionne la fonction appropriée. Vous pouvez entendre le son à partir de votre appareil. Si vous essayez de connecter votre périphérique Bluetooth, cet appareil s’allume et se connecte à votre périphérique Bluetooth. Pour activer cette fonction, maintenez enfoncé le bouton

de la télécommande pendant 3 secondes environ, puis relâchez-le et appuyez une nouvelle fois dessus pendant que « OFF - AUTO POWER » déle à l’écran. Pour vérier l’état de cette fonction, maintenez enfoncé le bouton

de la télécommande. Pour désactiver cette fonction, maintenez enfoncé le bouton

de la télécommande pendant 3 secondes environ, puis relâchez-le et appuyez une nouvelle fois dessus pendant que « ON - AUTO POWER » déle à l’écran.

Une fois l’appareil allumé par la fonction AUTO POWER, il sera éteint automatiquement si aucun signal n’est reçu pendant un certain temps depuis le téléviseur connecté par la fonction de LG Sound Sync (Optique/Sans l).

Une fois allumée par la fonction AUTO POWER, l’unité s’éteindra automatiquement si, au bout d’un certain temps, elle ne reçoit aucun signal de l’appareil externe.

Si vous éteignez l’appareil directement, celui-ci ne pourra pas être mis en marche automatiquement par la fonction AUTO POWER. Cependant, l’appareil peut être mis en marche par la fonction AUTO POWER lorsqu’un signal optique est reçu après 5 secondes d’absence de signal.

Selon le périphérique connecté, il est possible que cette fonction soit inopérante.

Si vous vous déconnectez de la connexion Bluetooth à partir de cette unité, certains appareils Bluetooth continueront d’essayer de se connecter à l’unité. Il est donc recommandé de se déconnecter de la connexion avant d’éteindre l’unité.

Lorsque vous allumez cette unité pour la première fois, la fonction Mise en marche Auto est activée.

Pour pouvoir utiliser cette fonction, l’appareil doit être enregistré dans la liste des appareils jumelés du périphérique Bluetooth.

Vous pouvez régler la fonction AUTO POWER uniquement lorsque cet appareil est allumé.

RemarqueUtilisation 33 Utilisation

Changement automatique de fonction Cet appareil reconnaît les signaux entrants tels que Optique, HDMI ARC, Bluetooth et LG TV. Il sélectionne automatiquement la fonction appropriée. Lorsqu’un signal Optical arrive Lorsque vous allumez l’appareil externe connecté à cette unité par un câble optique, cette unité passe en fonction Optical. Vous pouvez entendre le son à partir de votre appareil. Lorsque vous essayez de connecter un appareil BLUETOOTH Lorsque vous essayez de connecter votre appareil Bluetooth à cette unité, la fonction Bluetooth est sélectionnée. Vous pouvez écoutez votre musique sur l’appareil Bluetooth. Lorsque vous allumez votre TV ou un périphérique externe Lorsque vous allumez votre TV ou un périphérique externe connecté par Optique, LG Sound Sync (optique ou sans l) ou HDMI ARC, cette barre de son bascule sur les fonctions appropriées et vous pouvez écouter le son grâce à elle.

Cet appareil ne change pas la fonction en mode optique si le mode SIMPLINK est activé sur le téléviseur, le lecteur de disques Blu-ray, le décodeur ou autre périphérique connecté ou si le périphérique compatible CEC connecté est allumé. Si vous voulez utiliser le changement automatique de la fonction, désactivez la fonction SIMPLINK de votre téléviseur LG. Il faut environ 30 secondes pour désactiver la fonction SIMPLINK.

Si la fonction de verrouillage de la connexion Bluetooth est activée, la connexion Bluetooth ne sera disponible qu’avec les fonctions Bluetooth et LG TV (Page 36).

Remarque Démarrage rapide Cet appareil peut rester en mode veille avec faible consommation d’énergie. Ainsi, l’appareil redémarrera rapidement lorsque vous le souhaiterez. Pour activer cette fonction, appuyez sur le bouton

de l’appareil pendant 3 secondes au moment d’allumer l’appareil. « ON - Q START » s’afche à l’écran. Pour désactiver cette fonction, appuyez sur le bouton

de l’appareil pendant 3 secondes au moment d’éteindre l’appareil. « OFF - Q START » s’afche à l’écran.

Si la fonction de Démarrage rapide est activée et que l’alimentation secteur est accidentellement réactivée sur l’appareil en raison d’une panne de courant ou autre, la fonction de Démarrage rapide s’activera après avoir allumé et éteint l’appareil une fois.

Lorsque la fonction de Démarrage rapide est activée, la consommation d’énergie sera supérieure que lorsque cette fonction est désactivée.

Cette fonction peut ne pas fonctionner selon les modèles.

RemarqueUtilisation34Utilisation

Utilisation de la technologie sans fil Bluetooth À propos de la technologie Bluetooth Bluetooth est une technologie de communication sans fil pour les connexions de courte portée. Le son peut etre interrompu lorsque la connexion est perturbée par d’autres ondes électroniques ou que la distance entre les deux appareils connectés est trop grande.La connexion d’appareils individuels via la technologie sans fil Bluetooth n’entraîne aucun frais. Un téléphone mobile équipé de la technologie sans fil Bluetooth peut être contrôlé en cascade si la connexion est effectuée via la technologie sans fil Bluetooth.

Appareils disponibles : smartphone, lecteur MP3, ordinateur portable, etc.

Codec: SBC, AAC Profils Bluetooth Pour pouvoir utiliser la technologie Bluetooth, les appareils doivent pouvoir interpréter certains profils. Ce haut-parleur est compatible avec le profil suivant.A2DP (Advanced Audio Distribution Profile, profil de distribution audio avancé) Écoute de la musique d’un périphérique Bluetooth Avant de commencer la procédure de couplage, veillez à ce que la fonction Bluetooth sur votre appareil intelligent soit activée. Reportez-vous au manuel d’utilisation de votre appareil Bluetooth. Une fois le couplage effectué, il n’est pas nécessaire de recommencer l’opération.1. Sélectionnez la fonction Bluetooth en appuyant plusieurs fois sur le bouton F. « BT » apparaît suivi de « READY » sur la fenêtre d’affichage.2. Allumez l’appareil Bluetooth et procédez à l’opération de couplage. Lors de la recherche de ce haut-parleur avec votre appareil Bluetooth, celui-ci peut afficher une liste des appareils détectés selon le type d’appareil Bluetooth dont il s’agit. Votre haut-parleur apparaît sous le nom « LG DSN6Y(XX) ».3. Sélectionnez le « LG DSN6Y(XX) ».

“XX” correspond aux deux derniers chiffres de l’adresse. Par exemple, si votre appareil a l’adresse MAC « 9C:02:98:4A:F7:08 », vous verrez s’afcher « LG DSN6Y(08) » sur votre appareil Bluetooth.

Certains périphériques Bluetooth ont un mode de jumelage différent en fonction de leur type. Pour en savoir plus sur le jumelage Bluetooth, référez-vous au manuel du périphérique Bluetooth.

RemarqueUtilisation 35 Utilisation

4. Lorsque cet appareil est correctement connecté à

votre périphérique Bluetooth, les indications « PAIRED »

nom de votre périphérique

« BT » apparaissent successivement dans l’afficheur.

Si le nom du périphérique est indisponible, vous verrez s’afcher « - ».

Pour vérier le nom du périphérique connecté, maintenez enfoncée la touche

de la télécommande. Le nom du périphérique Bluetooth connecté apparaît.

5. Écoute de musique

Pour lire de la musique sur votre appareil Bluetooth, reportez-vous au manuel d’utilisation de votre périphérique Bluetooth.

Lorsque vous utilisez la technologie Bluetooth , vous devez établir une connexion entre l’appareil et le périphérique Bluetooth en les rapprochant le plus possible et en maintenant la distance entre les deux. Toutefois, il est possible que vous rencontriez des difcultés dans les cas suivants : - un obstacle se trouve entre l’appareil et le périphérique Bluetooth. - un appareil utilise la même fréquence que la technologie Bluetooth , tel que du matériel médical, un four à micro-ondes ou un dispositif de réseau local sans fil.

Si la connexion Bluetooth ne fonctionne pas correctement, essayez de l’appairer à nouveau.

Le son peut être interrompu lorsque des interférences provoquées par d’autres ondes électroniques perturbent la connexion.

Le jumelage est limité à un seul périphérique Bluetooth à la fois et le jumelage multiple n’est pas pris en charge.

Selon le type de périphérique, il se peut que vous ne puissiez pas utiliser la fonction Bluetooth

Vous pouvez utiliser la fonction Bluetooth avec un téléphone, un baladeur MP3, un ordinateur portable, etc.

Plus la distance entre l’appareil et le périphérique Bluetooth est grande, plus la qualité sonore diminue.

La connexion Bluetooth est interrompue lorsque l’appareil est éteint ou lorsque le périphérique Bluetooth est trop éloigné de l’appareil.

Lorsque la connexion Bluetooth est interrompue, vous devez recommencer la procédure de connexion du périphérique Bluetooth à l’appareil.

Lorsque cet appareil n’est pas connecté, « READY » s’afche à l’écran.

Lorsque vous connectez un périphérique Bluetooth (iOS, par exemple) à l’appareil ou faites fonctionner votre périphérique, le niveau du volume peut être synchronisé entre les deux.

Si vous changez de fonction après avoir connecté un périphérique Bluetooth, la connexion Bluetooth sera interrompue. Lorsque vous revenez à la fonction Bluetooth, la connexion Bluetooth est rétablie automatiquement.

RemarqueUtilisation36Utilisation

Contrôles d’un périphérique Bluetooth connecté Vous pouvez contrôler le périphérique Bluetooth connecté depuis l’appareil (lecture, pause, passer, volume).

Cette fonction n’est disponible que sur les appareils Android OS et iOS.

Cette peut ne pas être prise en charge selon le périphérique Bluetooth ou selon certains téléviseurs fonctionnant différemment.

Remarque Verrouillage de la connexion Bluetooth (BT LOCK) Vous pouvez limiter la connexion Bluetooth uniquement aux fonctions BT (Bluetooth) et LG TV, pour éviter toute connexion Bluetooth involontaire.Pour activer cette fonction, maintenez enfoncée la touche de la télécommande pendant environ 3 secondes dans la fonction BT (Bluetooth) et appuyez de nouveau dessus pendant que l’indication « OFF - BT LOCK » déle dans l’afcheur. Vous pouvez alors limiter la connexion Bluetooth.Pour désactiver cette fonction, maintenez enfoncée la touche de la télécommande pendant environ 3 secondes dans la fonction BT (Bluetooth) et appuyez de nouveau dessus pendant que l’indication « ON - BT LOCK » déle dans l’afcheur.Même si vous avez conguré la fonction BT LOCK sur Marche (On), le démarrage de cette barre de son s’effectue avec la fonction Auto-Power. Désactivez la fonction Auto Power pour le bloquer. (Page 32)

Remarque Utiliser BLUETOOTH App

L’application « LG Sound Bar » disponible pour cet appareil fonctionne exclusivement sous Android.

Des frais de données supplémentaires peuvent s’appliquer selon l’environnement Internet ou le forfait mobile que vous avez.

Remarque À propos de « LG Sound Bar » App « LG Sound Bar » App apporte une série de nouvelles fonctionnalités à cette station.Pour proter de plus de fonctionalités, nous vous recommendons de télécharger et d’installer des app gratuites de « LG Sound Bar ». Installez « LG Sound Bar » App sur votre appareil BLUETOOTH Il y a deux manières d’installer l’application « LG Sound Bar » Remote sur votre appareil Bluetooth. Installez LG Sound Bar via le code QR

Installez l’application « LG Sound Bar » grâce au code ash. Utilisez votre logiciel de lecture des ash codes.2. Appuyez sur l’icône pour installer.

Assurez-vous que votre périphérique Bluetooth est connecté à Internet.

Assurez-vous que votre périphérique Bluetooth dispose d’un logiciel pour lire les ash codes. Sinon, vous pouvez en télécharger un sur « Google Android Market (Google Play Store) ».

En fonction de la zone géographique, le code QR peut ne pas fonctionner.

RemarquesUtilisation 37 Utilisation

Installez l’application « LG Sound Bar » via « Google Android Market (Google Play Store) »

1. Appuyez sur l’icône « Google Android Market

(Google Play Store) ».

2. Dans la barre de recherche, entrez

« LG Sound Bar » et validez.

3. Dans la liste de résultas, sélectionnez

« LG Sound Bar » pour télécharger l’application Bluetooth.

Assurez-vous que votre périphérique Bluetooth est connecté à Internet.

Assurez-vous que votre périphérique Bluetooth est équipé de « Google Android Market (Google Play Store) ».

Remarque Activer le Bluetooth à l’aide de l’application « LG Sound Bar » L’application « LG Sound Bar » vous aidera à connecter votre appareil Bluetooth à la station.

1. Sur l’écran d’accueil, appuyez sur l’icône de

l’application « LG Sound Bar » pour l’ouvrir et accéder au menu principal.

2. Pour plus d’informations sur l’utilisation, appuyez

sur [Réglages], puis sur [Aide].

« LG Sound Bar » sera disponible comme suit dans la version du logiciel ; - Système d’exploitation Android : version 5.0 (ou ultérieure)

Si vous utilisez l’application « LG Sound Bar », il y a quelques différences entre l’application et la télécommande fournie. Utilisez la télécommande fournie au besoin.

En fonction de l’appareil Bluetooth, « LG Sound Bar » peut ne pas fonctionner.

Une fois « LG Sound Bar » connecté, de la musique pourra être émise depuis votre appareil. Dans ce cas, essayez à nouveau la procédure de connexion.

Si vous utilisez les autres applications ou que vous modiez les paramètres sur votre appareil Bluetooth tout en utilisant l’application « LG Sound Bar », l’application « LG Sound Bar » risque de fonctionner de manière anormale.

Si l’application « LG Sound Bar » fonctionne de manière anormale, vériez votre appareil Bluetooth et la connexion de l’application LG Sound Bar et essayez à nouveau de vous connecter.

Le fonctionnement de l’application « LG Sound Bar » diffère selon le système d’exploitation du smartphone.

Même si la connexion Bluetooth est interrompue, vous pouvez utiliser l’application « LG Sound Bar » lorsque vous changez de fonction.

Il est possible que d’autres fonctionnalités proposées par l’application « LG Sound Bar » ne fonctionnent pas selon la distance entre cet appareil et le périphérique Bluetooth et les conditions de connexion sans l.

Remarque4 Dépannage Dépannage38 Dépannage

Dépannage Généralités Symptômes Cause et solution L’unité ne fonctionne pas correctement.

Coupez l’alimentation de cet appareil et du périphérique externe raccordé (téléviseur, caisson de basse, lecteur de DVD, amplicateur, etc.) et rétablissez-la.

Débranchez le cordon d’alimentation de cette unité et de l’appareil externe connecté (TV, woofer, lecteur DVD, ampli, etc.) et essayez de les brancher à nouveau.

Le réglage précédent peut ne pas être enregistré si l’appareil est hors tension. Pas d’alimentation

Le cordon d’alimentation est débranché. Branchez le cordon d’alimentation.

Assurez-vous qu’il n’y a pas une coupure d’électricité. Vériez en mettant d’autres appareils électroniques en marche. Absence de son

Une source d’entrée incorrecte est sélectionnée. Vériez la source d’entrée et sélectionnez la source correcte.

La fonction muet est activée. Appuyez sur

(Mute) ou modiez le volume pour annuler la fonction muet.

Lorsque vous utilisez une connexion à un appareil externe (set top box, appareil Bluetooth, etc.), ajustez le niveau du volume sonore de l’appareil. Absence de son sur le caisson de basse

Le cordon d’alimentation du caisson de basse n’est pas raccordé. Branchez correctement le cordon d’alimentation dans la prise murale.

Le jumelage entre l’unité et le caisson sans l est déconnecté. Connectez l’unité et le caisson. (page 17) La télécommande ne fonctionne pas correctement

La télécommande est trop éloignée de l’appareil. Actionnez la télécommande dans un rayon de 7 m de l’appareil.

Un obstacle se trouve entre la télécommande et l’appareil. Retirez l’obstacle.

Les piles de la télécommande sont vides. Remplacez les batteries par des neuves. La fonction AUTO POWER est inopérante

Vérifiez la connexion de l’appareil externe (TV, lecteur DVD/Blu-Ray ou appareil Bluetooth).

Vérifiez l’état de la fonction SIMPLINK sur votre téléviseur LG et désactivez-la.

Selon le périphérique connecté, il est possible que cette fonction soit inopérante. Synchronisation sonore LG ne fonctionne pas.

Vériez si votre LG TV prend en charge Synchronisation sonore LG.

Vériez la connexion de Synchronisation sonore LG (Optique ou sans l).

Vériez le réglage sonore de votre TV et de cette unité. L’appareil ne se connecte pas au périphérique Bluetooth.

Désactivez la fonction de verrouillage de la connexion Bluetooth. (page 36)Dépannage 39 Dépannage

Symptômes Cause et solution Le son retransmis par l’appareil est faible. Vériez les détails ci-dessous et ajustez l’unité en fonction de ces derniers.

Avec la barre de son connectée au téléviseur, changez le paramètre AUDIO DIGITAL OUT (SORTIE AUDIO NUMERIQUE) sur le Menu du téléviseur de [PCM] à [AUTO] ou [BITSTREAM].

Avec la barre de son connectée au lecteur, changez le paramètre AUDIO DIGITAL OUT (SORTIE AUDIO NUMERIQUE) sur le Menu Conguration du lecteur de [PCM] à [PRIMARY PASS-THROUGH] ou [BITSTREAM].

Réglez l’option audio DRC sur [OFF] dans le menu de conguration de l’appareil connecté.

Assurez-vous que le mode nocturne est désactivé. Désactivez le mode nocturne. L’USB n’est pas reconnu.

Formatez l’appareil USB et connectez-le à nouveau. Pour formater le périphérique USB, sélectionnez le système de chiers disponible. (page 28). REMARQUES sur l’utilisation de la connexion sans fil Symptômes Cause et solution Cet appareil peut subir des interférences sans l.

La connexion sans l peut ne pas fonctionner normalement dans une zone où le signal est faible.

Installez l’appareil sufsamment près du caisson de basse sans l.

Pour des performances optimales, n’installez pas l’appareil sur un meuble métallique. Le périphérique Bluetooth peut ne pas fonctionner correctement ou faire du bruit dans les cas suivants.

Lorsqu’une partie de votre corps est en contact avec l’émetteur-récepteur du périphérique Bluetooth ou la barre de son.

En présence d’un obstacle ou d’un mur, ou bien lorsque l’appareil est installé dans un endroit conné.

Si un autre appareil (réseau local sans l, équipement médical ou micro-ondes) utilise la même fréquence, laissez une distance aussi grande que possible entre les appareils.

Lorsque vous connectez l’appareil au périphérique Bluetooth, faites en sorte que les appareils soient aussi proches que possible l’un de l’autre.

Si l’appareil est trop loin du périphérique Bluetooth, la connexion est interrompue et un dysfonctionnement peut se produire.Dépannage40 Dépannage

NOTES pour lancer le mode Demo Symptômes Cause et solution Vous ne pouvez pas changer de source d’entrée en utilisant le bouton F, comme le BT (Bluetooth), l’interface HDMI etc. et seule l’indication [DEMO] s’afche à l’écran. Débranchez le câble d’alimentation, puis rebranchez-le. Si cela ne fonctionne pas, après avoir réglé le volume sur 2, appuyez sur la touche F (environ 5 secondes) de l’unité principale et maintenez-la enfoncée jusqu’à ce que l’écran indique la fonction actuellement sélectionnée. La télécommande ne fonctionne pas (pas de réponse).5 Annexe

Marques de commerce et licences Toutes les autres marques sont des marques commerciales de leurs propriétaires respectifs. Fabriqué sous licence de Dolby Laboratories. Dolby, Dolby Audio et le logo représentant un double D sont des marques de commerce de Dolby Laboratories. Pour les brevets DTS, voir http://patents.dts.com. Fabriqué sous licence de DTS Licensing Limited. DTS, le symbole, DTS et le symbole ensemble et Digital Surround sont des marques déposées ou marques de DTS, Inc. aux États-Unis d’Amérique ou dans d’autres pays. © DTS, Inc. Tous droits réservés. Pour les brevets DTS, voir http://patents.dts.com. Fabriqué sous licence de DTS Licensing Limited. DTS, le symbole, DTS et son symbole, Virtual:X ainsi que le logo DTS Virtual:X sont des marques enregistrées ou déposées de DTS, Inc. aux États- Unis et/ou dans d’autres pays. © DTS, Inc. Tous droits réservés. La marque et les logos Bluetooth® correspondants sont des marques déposées détenues par Bluetooth SIG, Inc. et toute utilisation de telles marques par LG Electronics s’effectue sous licence. Toutes les autres marques commerciales et marques déposées appartiennent à leurs propriétaires respectifs. Les termes HDMI et High-Denition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d’autres pays.Annexe42 Annexe

Spécifications Généralités Consommation Reportez-vous à l’étiquette principale sur l’appareil. Veille en réseau : 1,0 W (si tous les ports réseau sont activés.) Adaptateur secteur

Entrée : 100 - 240 V ~ 50 - 60 Hz

Modèle : MS-Z2000R250-050D0-P

Entrée : 100 - 240 V ~ 50/60 Hz

2 A Dimensions (L x H x P) Approx. 1060,0 mm X 57,0 mm X 85,0 mm Avec le pied Température de fonctionnement 5 °C à 35°C Humidité de fonctionnement 5 % à 90 % Alimentation électrique par Bus (USB) 5 V

500 mA Fréquence d’échantillonnage audio d’entrée numérique disponible 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz Format audio d’entrée numérique disponible Dolby Audio, DTS Digital Surround, PCM Entree/Sortie OPTICAL IN 3 V (crête à crête), prise optique x 1 HDMI IN 19 broches (Type A, connecteur HDMI™) x 1 HDMI OUT 19 broches (Type A, connecteur HDMI™) x 1 Amplificateur (sortie RMS) Total 420 W RMS Avant 80 W RMS x 2 (4

à 1 kHz, THD 10 %) Centre 40 W RMS (4

à 1 kHz, THD 10 %) Caisson de basses 220 W RMS (3

à 80 Hz, THD 10 %)Annexe 43 Annexe

Caisson de basses sans fil Alimentation Reportez-vous à l’étiquette principale sur le caisson de basses. Consommation Reportez-vous à l’étiquette principale sur le caisson de basses. Type 1 haut-parleur 1 voie Impédance 3

Puissance d’entrée nominale 220 W RMS Puissance d’entrée maximale 440 W RMS Dimensions (L x H x P) Approx. 180,0 mm x 394,0 mm x 290,0 mm SPK8-S (SPK8-S, S78S1-S), Vendu séparément Récepteur sans l Alimentation Reportez-vous à l’étiquette principale du récepteur sans l. Consommation Reportez-vous à l’étiquette principale du récepteur sans l. Arrière 70 W RMS x 2 (3

à 1 kHz, THD 10 %) Dimensions (L x H x P) Approx. 60,0 mm x 220,0 mm x 175,0 mm Enceintes arrière (chacune) Type 1 haut-parleur 1 voie Impédance 3

Puissance d’entrée nominale 70 W RMS Puissance d’entrée maximale 140 W RMS Dimensions (L x H x P) Approx. 100,0 mm x 140,0 mm x 100,0 mm

La conception et les spécifications sont sujettes à modification sans préavis.Annexe44 Annexe

Manipulation de l’enceinte Lors de l’expédition du haut-parleur Veuillez conserver le carton d’expédition et les emballages d’origine. Si vous devez transporter le haut-parleur, pour une protection maximale, emballez-le tel que vous l’avez reçu à sa sortie de l’usine. Entretien des surfaces extérieures

N’utilisez pas de liquides volatils tels qu’une bombe d’insecticide à proximité.

Essuyez sans appuyer pour ne pas abîmer la surface.

Ne laissez pas des produits en caoutchouc ou en plastique en contact prolongé avec le haut-parleur. Nettoyage du haut-parleur Pour nettoyer l’appareil, utilisez un chiffon doux et sec. Si les surfaces sont très sales, utilisez un chiffon doux légèrement humidifié d’une solution détergente douce. N’utilisez pas de solvants puissants (alcool, benzine ou diluants) car ces derniers risquent d’endommager la surface du haut-parleur.
