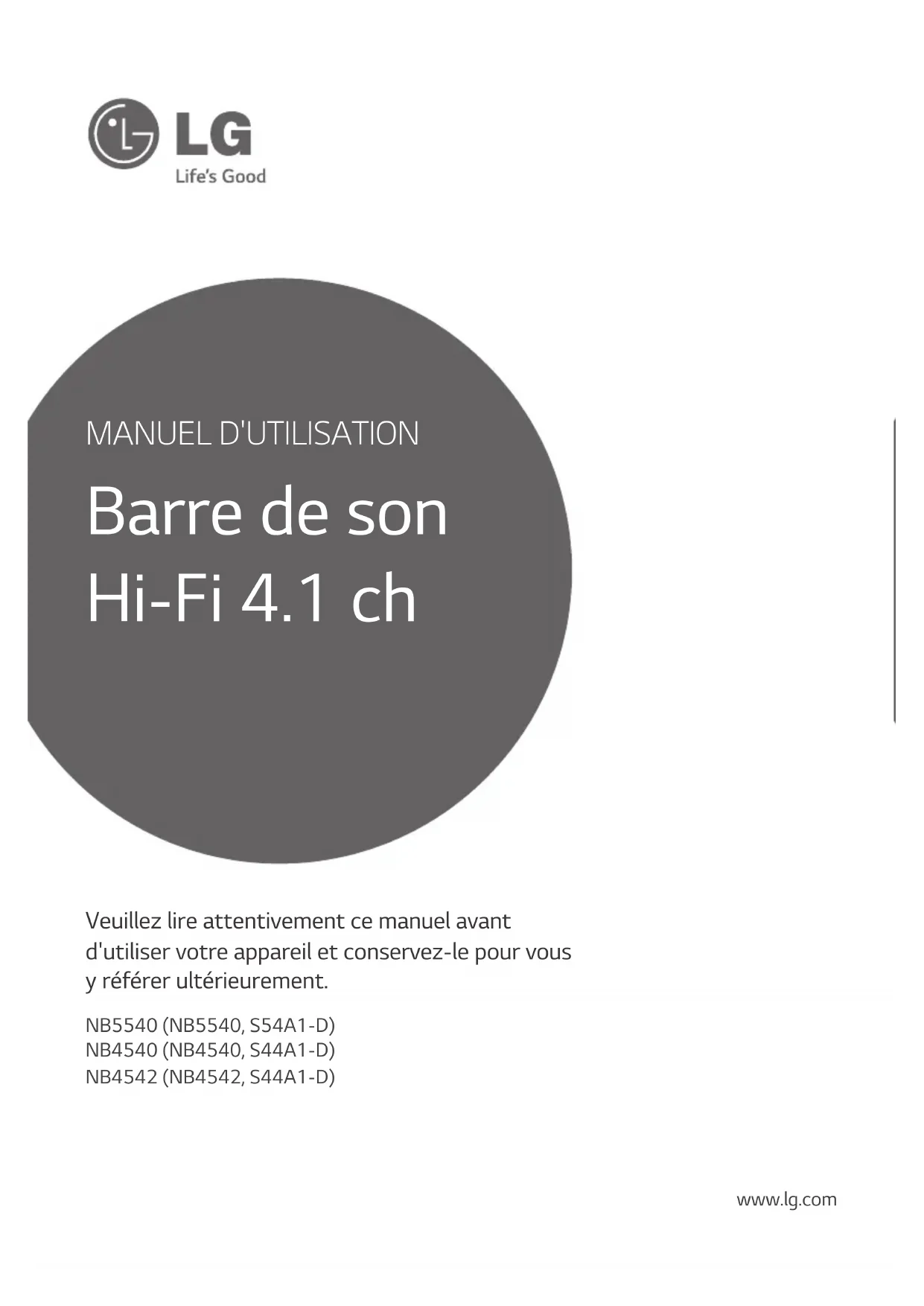

MODE D'EMPLOI NB4542 LG

www.lg.com Veuillez lire attentivement ce manuel avant d'utiliser votre appareil et conservez-le pour vous y référer ultérieurement. NB5540 (NB5540, S54A1-D) NB4540 (NB4540, S44A1-D) MANUEL D'UTILISATION Barre de son Hi-Fi 4.1 ch NB4542 (NB4542, S44A1-D)1 Démarrage Démarrage2 Démarrage

CONFIEZ L'ENTRETIEN DE L'APPAREIL À DES

PERSONNES QUALIFIÉES. Le symbole d'un éclair à l'intérieur d'un triangle sert à avertir l'utilisateur de la présence d'une tension dangereuse non isolée dans le corps de l'appareil, qui peut être suffisamment élevée pour provoquer un risque d'électrocution. Le symbole d'un point d'exclamation à l'intérieur d'un triangle sert à avertir l'utilisateur de la présence d'instructions d'utilisation et de maintenance (entretien) importantes dans la documentation qui accompagne l'appareil.

PAS CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ. ATTENTION: L’appareil ne doit pas être exposé à des projections d’eau ou à des éclaboussures, et aucun objet rempli de liquide tel qu’un vase ne doit être posé sur l’appareil.

AVERTISSEMENT : N'installez pas cet appareil dans

un espace confiné tel qu'une bibliothèque ou tout autre meuble similaire. ATTENTION : N'obstruez pas les ouvertures d'aération. Installez l'appareil conformément aux instructions du fabricant. Les fentes et les ouvertures du boîtier servent à assurer la ventilation et le bon fonctionnement de l'appareil, ainsi qu'à le protéger contre la surchauffe. Les ouvertures ne doivent jamais être bloquées en installant l'appareil sur un lit, un canapé, un tapis ou toute autre surface similaire. Cet appareil ne doit pas être placé dans un emplacement fermé tel qu'une bibliothèque ou une étagère, à moins d'assurer une ventilation adéquate ou que les instructions du fabricant l'autorisent. PRÉCAUTION concernant le cordon d’alimentation Il est recommandé de brancher la plupart des appareils sur un circuit dédié. Autrement dit, un circuit comportant une prise de courant qui alimente uniquement cet appareil et qui n'a ni autres prises ni circuit dérivé. Reportez- vous à la page des spécifications de ce manuel d'utilisation pour plus de détails. Ne surchargez pas les prises murales. Les prises murales surchargées, desserrées ou endommagées, les câbles de rallonge, les cordons d'alimentation effilochés, ou les gaines isolantes craquelées ou endommagées constituent un danger. Chacune de ces conditions peut entraîner un risque de choc électrique ou d'incendie. Examinez régulièrement le cordon de votre appareil. S'il paraît endommagé ou détérioré, débranchez-le, cessez d'utiliser l'appareil et faites remplacer le cordon par un cordon strictement identique auprès d'un point de service après- vente agréé. Protégez le cordon d'alimentation de sorte qu'il ne puisse pas être tordu, entortillé, pincé, coincé dans une porte ou piétiné. Faites particulièrement attention aux fiches, aux prises murales et au point d'où sort le cordon de l'appareil. Pour déconnecter l'appareil du réseau électrique, retirez le cordon d'alimentation de la prise électrique. Lors de l'installation de l'appareil, assurez-vous que la prise soit facilement accessible. REMARQUE: Pour obtenir des informations sur le marquage de sécurité/conformité et l'identication du produit, reportez-vous à l'étiquette principale au-dessous de l'appareil.Démarrage 3 Démarrage

Cet appareil est équipé d'une batterie transportable ou de piles rechargeables. Retrait sans danger de la batterie ou des piles de l'appareil : Pour retirer la batterie ou les piles usagées, procédez dans l'ordre inverse de leur insertion. Pour empêcher toute contamination de l'environnement et tout danger pour la santé des êtres humains et des animaux, la batterie ou les piles usagées doivent être mises au rebut dans le conteneur approprié à un point de collecte prévu pour leur recyclage. Ne jetez pas la batterie ou les piles usagées avec les autres déchets. Recyclez toujours les batteries et piles rechargeables usagées. La batterie ne doit pas être exposée à une chaleur excessive, telle que la lumière directe du soleil, les flammes, etc. Élimination de votre ancien appareil

1. Ce symbole, représentant une

poubelle sur roulettes barrée d’une croix, signifie que le produit est couvert par la directive européenne 2002/96/EC.

2. Les éléments électriques et

électroniques doivent être jetés séparément, dans les vide- ordures prévus à cet effet par votre municipalité.

3. Une élimination conforme aux

instructions aidera à réduire les conséquences négatives et risques éventuels pour l’environnement et la santé humaine.

4. Pour plus d’information concernant

l’élimination de votre ancien appareil, veuillez contacter votre mairie, le service des ordures ménagères ou encore la magasin où vous avez acheté ce produit. Mise au rebut des piles ou batteries usagées

1. Le pictogramme d’une poubelle

barrées sur les piles ou batteries accompagnant votre produit indique qu’elles sont conformes à la Directive européenne 2006/66/EC.

2. Ce symbole peut être associé aux

symboles chimiques du mercure (Hg), du cadmium (Cd) ou du plomb (Pb) si la batterie contient plus de 0,0005% de mercure, 0,002% de cadmium ou 0,004% de plomb.

3. Toutes les piles et batteries doivent

être collectées séparément et transportées par les services de voirie municipaux vers des installations spécifiques de collecte des déchets, identifiées en conséquence par le gouvernement ou par les autorités locales.

4. Le traitement correct de vos piles

ou batteries usagées contribue protéger l’environnement et la santé des personnes et des animaux.

5. Pour plus d’infomations sur le

traitement de vos piles ou batteries usagées, merci de bien vouloir vous adresser votre mairie, au service de la voirie ou au magasin où vous avez acheté le produit.Démarrage4 Démarrage

Avis pour l’Europe LG Electronics déclare ce/ces produit(s) conforme(s) aux normes de base et aux dispositions des Directives 1999/5/CE, 2004/108/CE, 2006/95/CE, 2009/125/CE et 2011/65/EU en la matière. Vous pouvez obtenir une copie de la déclaration de conformité à l’adresse suivante. Contactez le bureau pour la conformité de ce produit: LG Electronics Inc. EU Representative, Krijgsman 1, 1186 DM Amstelveen, The Netherlands

Veuillez noter que ce Centre n’est PAS un Service Client. Pour les Informations Service Client, veuillez consulter la Carte de Garantie ou contacter le revendeur chez qui vous avez acheté le produit. Pour une utilisation en intérieur uniquement. Exposition aux radiations RF Cet appareil doit être installé et utilisé à une distance minimale de 20 cm.Table des matières 5

Table des matières 1 Démarrage 2 Consignes de sécurité 6 Fonctionnalités uniques 6 Introduction 6 – Symboles utilisés dans ce manuel 7 Télécommande 8 Panneau avant 8 Panneau arrière 9 Installation de la barre de son 10 Montage mural 2 Raccordements 12 Raccordement de l’adaptateur 12 Connexion sans fil au caisson de basses 13 Raccordement à votre téléviseur 13 – Avec un câble optique 14 – Utilisation d'un câble HDMI 14 – Profitez de la diffusion du son des chaînes via la barre de son 15 – Présentation de la technologie SIMPLINK 15 – Fonction ARC (canal de retour audio) 16 – Informations supplémentaires concernant la technologie HDMI 16 Raccordement d'appareils auxiliaires 16 – Connexion HDMI 17 – PORT Raccordement (Portable) 18 – Raccordement à l'entrée optique 18 – Connexion USB 18 – Périphériques USB compatibles 18 – Impératifs à respecter pour les périphériques USB 19 – Fichiers compatibles 3 Utilisation 20 Fonctions de base 20 – Utilisation en mode USB 21 Autres opérations 21 – DRC (Contrôle de la gamme dynamique) 21 – Synchronisation audiovisuelle 21 – Désactivation temporaire du son 21 – Affichage de la source d'entrée et du fichier 21 – Réglage du minuteur veille 22 – ALIMENTATION AUTOMATIQUE Marche/Arrêt 22 – Changement automatique de fonction 23 – Synchronisation sonore LG 25 Utilisation de la technologie Bluetooth 25 – Écoute de musique stockée sur des périphériques Bluetooth 26 Utiliser Bluetooth App 26 – Installez “LG Bluetooth Remote” App sur votre appareil Bluetooth 27 – Activer le Bluetooth à l’aide de l’application “LG Bluetooth Remote” 28 Réglage du son 28 – Réglage de l'effet son 28 – Règle automatiquement le niveau du volume 28 – Réglage des paramètres de niveau du caisson de basse 29 Commande d'un téléviseur à l'aide de la télécommande fournie 29 – Réglage de la télécommande pour commander votre téléviseur 4 Dépannage 30 Dépannage 5 Annexe 32 Marques de commerce et licences 33 Spécifications 35 Entretien 35 – Manipulation de l'appareilDémarrage6Démarrage

Fonctionnalités uniques Arrêt automatique Cet appareil est doté d'une fonction d'arrêt automatique qui permet d'économiser l'énergie. Entrée appareil portable Écoute de musique depuis un périphérique portable. (Baladeur MP3, ordinateur portable, etc.) Réglage du son des haut-parleurs Ecoutez le son de la télé, DVD ou un appareil numérique avec le mode vivid 4.1 ch. Synchronisation sonore LG Vous pouvez régler le volume sonore de cet appareil en utilisant la télécommande de votre téléviseur LG compatible avec la synchronisation sonore LG. Introduction Symboles utilisés dans ce manuel

Remarque Indique des remarques et fonctionnalités spéciales.

Attention Indique des précautions à prendre pour éviter les dommages éventuels dus à une utilisation inappropriée.Démarrage 7 Démarrage

Télécommande Insertion des piles Retirez le couvercle du compartiment des piles a l’arriere de la telecommande, puis inserez deux piles R03 (AAA) en respectant la polarite et .

(Alimentation) : Permet d'allumer ou d'éteindre l'appareil. FUNCTION : Permet de sélectionner la fonction et la source d’entrée. FOLDER W/S : Recherche un dossier sur l'appareil USB. OPTICAL : Permet de passer directement à la source d’entrée optique. MUTE

: Permet de mettre le son en sourdine. VOL

: Permettent de régler le volume des haut-parleurs.

• • • • • • • • • AUTO POWER : Active ou désactive la fonction AUTO POWER. (Voir page 22) AV SYNC : Permet de synchroniser le son et l'image. INFO : Permet d'acher les informations du chier ou de la source d'entrée. REPEAT : Permet d’écouter vos fichiers de manière aléatoire ou répétée. C/V (Ignorer/Rechercher) : - Ignorer un retour rapide ou une avance. - Permet de rechercher une section dans un chier.

(Arrêt) : Permet d’arrêter la lecture. d/M (Lecture/Pause) : Permet de démarrer la lecture / ou de mettre la lecture en pause. SOUND EFFECT : Permet de sélectionner un mode d’effet sonore. AUTO VOLUME : Met le mode AUTO VOLUME sur marche et sur arrêt. WOOFER LEVEL : Permet de régler le niveau sonore du caisson de basse.

• • • • • • • • • Touches numérique s 0-9 : Permet de sélectionner directement un chier. DRC : Permet d'activer ou désactiver la fonction DRC. SLEEP : Permet d'éteindre automatiquement le système à une heure spécifiée

• • • • • • • • • Touches de commande du téléviseur : Voir page 29.Démarrage8 Démarrage

Capteur de la télécommande LED d'attente S'allume au rouge en mode attente.

F (Fonction) Permet de sélectionner la fonction et la source d'entrée. D p/o (Volume) Permet d'ajuster le volume.

1/! (En veille/Allumé) Panneau avant

HDMI IN / OUT : Entrée / sortie HDMI

OPT. IN : Entrée optique

PORT. IN : Entrée du portable Panneau arrièreDémarrage 9 Démarrage

Installation de la barre de son Vous pouvez écouter des éléments sonores en branchant l'unité à un autre appareil : télévision, lecteur Blu-ray, lecteur DVD, etc. Placez l'unité devant la télévision et branchez-la à l'appareil souhaité (voir pages 13 à 18). Pour de meilleures performances d'une connexion sans , comme le Bluetooth ou du caisson d'extrêmes graves, il ne faut pas placer l'unité sur un meuble métallique car la connexion sans l communique à travers un module placé sur le bas de l'appareil.

AttentionDémarrage10 Démarrage

Montage mural L'unité principale peut être montée sur un mur. Matériel de préparation Appareil Guide d'installation des supports muraux Vis Vis (A)Prise muraleSupport mural(non fourni) Pour pouvoir utiliser une connexion USB, vous devez raccorder l'inverseur de connexion USB fourni avant d'installer l'appareil au mur.

1. Alignez la marque correspondante au téléviseur

sur le guide d'installation du support mural avec la partie inférieure du téléviseur, et fixez le guide à cette position.

2. Si vous fixez la barre de son sur un mur en

béton, utilisez des chevilles. Vous devrez percer quelques trous. Un gabarit (Guide d'installation des supports muraux) est fourni pour vous y aider. Utilisez-le pour repérer les endroits où vous devez percer.

3. Retirez le guide d'installation des supports

muraux.Démarrage 11 Démarrage

4. Fixez les supports à l'aide des vis (A) comme

indiqué sur l'illustration ci-dessous. Les vis (A) et chevilles ne sont pas fournies pour xer l'appareil. Nous vous recommandons les chevilles Hilti (HUD-1 6 x 30) pour la xation.

5. Placez l'unité sur les supports aligné sur les

trous en dessous de l'appareil.

6. Fixez solidement l'unité par les vis.

Pour démonter l'unité, procédez dans le sens inverse.

N'installez pas cet appareil à l'envers. Cela pourrait endommager ses composants ou provoquer des blessures.

Ne vous suspendez pas à l'appareil installé et évitez de le soumettre à des chocs.

Fixez fermement l'appareil au mur de sorte qu'il ne puisse pas tomber. S'il tombe, cela pourrait entraîner des blessures ou endommager l'appareil.

Lorsque l'appareil est installé sur un mur, assurez-vous qu'aucun enfant ne tire sur les câbles de raccordement, car cela pourrait entraîner sa chute.

Raccordement de l’adaptateur

1. Raccordez le câble d’alimentation fourni à

2. Branchez le câble de l’adaptateur secteur dans

le connecteur DC.IN.

3. Branchez le câble d’alimentation dans une prise

secteur. Utilisez exclusivement l’adaptateur fourni avec la station. N’utilisez pas la source d’alimentation d’un autre appareil ou d’un autre fabricant. L’utilisation d’un autre câble d’alimentation ou d’une autre source d’alimentation pourrait endommager l’appareil et annuler votre garantie.

Attention Connexion sans fil au caisson de basses Voyant du caisson de basse sans fil Couleur du voyant Description Jaune-vert (clignotant) Tentative de connexion. Jaune-vert La connexion est terminée Rouge Le caisson d'extrêmes graves sans l est en mode attente ou la connexion a échoué. Éteint Le câble d'alimentation du caisson de basse sans l est déconnecté. Configuration initiale d'un identifiant de connexion pour le caisson de basse sans fil

1. Branchez le cordon d'alimentation du caisson

de basse sans fil dans la prise de courant.

2. Allumez la barre de son : les deux appareils

seront automatiquement connectés. Jumelage sans fil manuel Si votre connexion n'est pas terminée, vous verrez la LED rouge ou la LED clignotant en jaune-vert sur le caisson d'extrêmes graves sans l sans émission de son. Pour résoudre le problème, suivez les étapes ci-dessous.

1. Réglez au minimum le niveau du volume de

”VOL MIN” apparait sur la fenêtre d'achage.

2. Appuyez et tenez enfoncé la touche MUTE

(Mute) de la télécommande pendant environ 3 secondes.

“W RESET” apparait brièvement sur la fenêtre d'achage.Raccordements 13Raccordements 3. Si la LED du caisson d'extrêmes graves sans fil clignote déjà continuellement en jaune-vert, vous pouvez passer à l'étape suivante. Maintenez enfoncée la touche PAIRING à l'arrière du récepteur sans fil pendant plus de 5secondes.

La Lede de l'appareil sans l s'allume en rouge et en jaune-vert de manière alternée.4. Débranchez le cordon d'alimentation de l'unité et du caisson d'extrêmes graves.5. Rebranchez-les une fois que la LED de l'unité principale et du caisson d'extrêmes graves sans fil soit éteinte. L'unité et le caisson d'extrêmes graves seront automatiquement jumelés quand vous rallumez l'unité.

Une fois la connexion terminée, vous pouvez voir la LED en jaune-vert sur le caisson d'extrêmes graves.

Il faut quelques secondes (et peut être plus) pour que l'appareil et le caisson de basse communiquent entre eux et émettent un son.

Plus l'unité et le caisson sont proches, meilleur est le son. Il est recommandé d'installer l'unité et le caisson le plus proche de l'un de l'autre possible (pas plus de 5 m) et d'éviter les situations suivantes.

Un obstacle se trouve entre l'appareil et le caisson.

Un appareil utilise la même fréquence avec une connexion sans l, tel que du matériel médical, un four à micro-ondes ou un dispositif de réseau local sans l.

Remarque Raccordement à votre téléviseur Raccordez la barre de son au téléviseur à l'aide d'un câble numérique optique ou d'un câble HDMI en fonction de votre téléviseur. Avec un câble optique 1. Branchez la fiche OPT. IN sur l'arrière de l'appareil sur la fiche OPTICAL OUT sur le téléviseur à l'aide d'un câble optique.Câble optique2. Réglez la source d'entrée sur OPTICAL. Appuyez plusieurs fois sur la touche FUNCTION de la télécommande ou sur la touche F de l'unité jusqu'à ce que la fonction souhaitée soit sélectionnée. Pour sélectionner directement la fonction OPTICAL, appuyez sur la touche OPTICAL de la télécommande.

Vous pouvez écouter le son de votre téléviseur via cette barre de son. Toutefois, avec certains modèles de téléviseur, vous devez d'abord sélectionner l'option des enceintes externes dans le menu du téléviseur. (Pour plus de détails, reportez-vous au manuel d'utilisation de votre téléviseur.)

Configurez la sortie sonore de la TV pour pouvoir écouter le son via cette unité: Menu des réglages de la TV [Son]

[TV Sortie son] [Haut-parleur externe (Optical)]

Les détails du menu des réglages de la TV varient selon le fabricant ou les modèles de votre TV.

Utilisation d'un câble HDMI Si vous raccordez la barre de son à un téléviseur compatible HDMI-CEC et ARC (canal de retour audio), vous pouvez retransmettre le son de votre téléviseur via cette barre de son sans raccorder de câble optique. Câble HDMI

HDMI-CEC (Consumer Electronics Control) : cette fonction permet de commander des appareils compatibles CEC (téléviseur, barre de son, lecteur de disques Blu-ray, etc.) à l'aide d'une seule télécommande.

Vous pouvez aussi utiliser des fonctions supplémentaires comme USB / Bluetooth avec FUNCTION sur la télécommande ou F sur cette unité. Quand vous revenez sur une chaîne télé en direct en utilisant des fonctions supplémentaires (USB / Bluetooth) de ce système audio, il faut choisir votre haut parleur préféré sur la télé pour écouter encore le son de ce système audio.

Remarque Liste de contrôle des câbles HDMI Certains câbles HDMI ne prennent pas en charge la fonction ARC, auquel cas la retransmission du son peut poser problèmes. Lorsque cette barre de son et votre téléviseur sont raccordés, si aucun son n'est émis ou si le son est interrompu avec du bruit, cela signie qu'il y a un problème avec le câble HDMI. En conséquence, assurez-vous d'avoir un câble HDMI™ haut débit de type A avec Ethernet avant de raccorder cette barre de son et votre téléviseur. STANDARD HDMI CABLE WITH ETHERNETHIGH SPEED HDMI CABLEHIGH SPEED HDMI CABLE WITH ETHERNET (X) (X) (O) Profitez de la diffusion du son des chaînes via la barre de son Connexion via un câble HDMI Votre téléviseur doit prendre en charge la dernière fonctionnalité (HDMI HDMI CEC

/ ARC (canal de retour audio)) pour proter pleinement du son de votre téléviseur. Si votre téléviseur ne prend pas en charge cette fonctionnalité HDMI, ce système audio doit être connecté via un câble optique à la place d'un câble HDMI à votre téléviseur an de proter du son de votre téléviseur.

1) HDMI CEC (High-Denition Multimedia Interface

Consumer Electronics Control) Consumer Electronics Control (CEC) est une fonctionnalité HDMI que permet à l'utilisateur de contrôler les appareils CEC connectés via un câble HDMI en utilisant uniquement la télécommande du téléviseur.

Les marques commerciales pour CEC sont Simplink (LG), Anynet+ (Samsung), BRAVIA Sync (Sony), EasyLink (Philips), etcRaccordements 15 Raccordements

Présentation de la technologie SIMPLINK Si cet appareil est raccordé via HDMI à un téléviseur LG doté de la technologie SIMPLINK, vous pouvez commander certaines fonctions de cet appareil à l’aide de la télécommande du téléviseur. Les fonctions pouvant être commandées par la télécommande du téléviseur LG sont : Bouton ON/ OFF, boutons de volume, etc. Reportez-vous au manuel d’utilisation du téléviseur pour plus de détails sur la fonction SIMPLINK. Un téléviseur LG doté de la technologie SIMPLINK présente le logo illustré ci-dessus.

En fonction de l'état de l'unité, certaines opérations SIMPLINK sont susceptibles de ne pas être adaptées à votre objectif ou de ne pas fonctionner.

Selon la télé ou le lecteur connecté à cette unité, le fonctionnement de SIMPLINK peut être diérente de votre but.

Remarque Fonction ARC (canal de retour audio) La fonction ARC permet à une télévision HDMI d'envoyer les ux de données audio vers HDMI OUT sur l'unité. Pour utiliser cette fonction :

Votre téléviseur doit prendre en charge les fonctions HDMI-CEC et ARC, et celles-ci doivent être activées.

La méthode de réglage des fonctions HDMI-CEC et ARC peut diérer selon le téléviseur. Pour plus de détails sur la fonction ARC, reportez-vous au manuel de votre téléviseur.

Vous devez utiliser le câble HDMI (Type A, câble HDMI™ haut-débit avec Ethernet).

Vous devez brancher le HDMI OUT de l'unité au HDMI IN de la télévision (compatible avec la fonction ARC) à l'aide d'un câble HDMI.

Une seule barre de son peut être branchée à la télévision compatible ARC.

La fonction ARC est automatiquement sélectionnée quand le signal ARC vient de la télé, quelle que soit la fonction que vous utilisez.

Vous pouvez écouter le son de votre téléviseur via cette barre de son. Toutefois, avec certains modèles de téléviseur, vous devez d'abord sélectionner l'option des enceintes externes dans le menu du téléviseur. (Pour plus de détails, reportez- vous au manuel d'utilisation de votre téléviseur.)

Configurez la sortie sonore de la TV pour pouvoir écouter le son via cette unité: Menu des réglages de la TV

[Haut-parleur externe (HDMI ARC)]

Les détails du menu des réglages de la TV varient selon le fabricant ou les modèles de votre TV.

Informations supplémentaires concernant la technologie HDMI

Lorsque vous raccordez un appareil compatible HDMI ou DVI, eectuez les vérications suivantes:- Essayez d’éteindre l’appareil HDMI/DVI ainsi que ce lecteur. Ensuite, allumez l’appareil HDMI/DVI, attendez environ 30secondes, puis allumez ce lecteur.- L’entrée vidéo de l’appareil raccordé est correctement réglée pour cet appareil.- L’appareil raccordé est compatible avec les résolutions d’entrée vidéo 720 x 576p, 1280 x 720p, 1920 x 1080i et 1920 x 1080p video.

Certains appareils DVI ou HDMI compatibles HDCP ne fonctionneront pas avec ce lecteur.- L’image ne s’achera pas correctement avec un appareil non HDCP.

Si un périphérique HDMI raccordé n’accepte pas la sortie audio du lecteur, le son du périphérique HDMI peut être déformé ou muet.

Une modication de la résolution alors que la connexion est déjà établie peut entraîner des dysfonctionnements. Pour résoudre le problème, éteignez le lecteur puis rallumez- le.

Lorsque la connexion HDMI avec HDCP n’est pas vériée, le téléviseur ache un écran noir. Dans ce cas, vériez la connexion HDMI ou débranchez le câble HDMI.

Si des interférences apparaissent à l’écran, vériez le câble HDMI (sa longueur est généralement limitée à 4,5m).

Vous ne pouvez pas modier la résolution vidéo dans le mode HDMI IN. Modiez la résolution vidéo de l’équipement externe raccordé.

Si le signal de sortie vidéo est anormal lorsque votre ordinateur est connecté à la prise HDMI IN, changez la résolution de votre ordinateur pour 576p, 720p, 1080i ou 1080p.

Remarque Raccordement d'appareils auxiliaires Connexion HDMI Pour profiter du son uniquement Vous pouvez proter du son de l'appareil externe branché.Vers le lecteur Blu-ray, lecteur DVD, etc.1. Branchez la fiche HDMI IN sur l'arrière de l'appareil sur la fiche HDMI OUT sur l'appareil audio comme un lecteur de disque Blu-ray, un lecteur DVD, etc. Réglez la source d'entrée sur HDMI IN. Appuyez plusieurs fois sur la touche FUNCTION de la télécommande ou sur la touche F de l'unité jusqu'à ce que la fonction souhaitée soit sélectionnée.Raccordements 17 Raccordements

Pour profiter du son et de l'image Vous pouvez proter du son et de l'image de l'appareil externe branché.

1. Branchez la fiche HDMI IN sur l'arrière de

l'appareil sur la fiche HDMI OUT sur l'appareil externe comme un lecteur de disque Blu-ray, un lecteur DVD, etc.

Branchez la fiche HDMI OUT sur l'arrière de l'appareil sur la fiche HDMI IN de la télé.

3. Réglez la source d'entrée sur HDMI IN. Appuyez

plusieurs fois sur la touche FUNCTION de la télécommande ou sur la touche F de l'unité jusqu'à ce que la fonction souhaitée soit sélectionnée.

Avec l'appareil branché sur les appareils externes et la télé selon l'illustration ci- dessus, le téléviseur produira l'image et le son des appareils externes quand l'appareil est éteint en mode HDMI IN.

La che HDMI OUT sert à la connexion de la télé. Même si le multi canaux PCM est branché sur l'entrée de l'appareil par un câble HDMI, l'appareil peut avoir uniquement 2 canaux en sortie.

Les sources audio sans aucune transformation passent à travers l'unité quand celui-ci est éteint.

Remarque PORT Raccordement (Portable) Baladeur MP3, etc... Écoute de la musique depuis votre lecteur portable Vous pouvez utiliser l'unité pour lire la musique stockée sur différents lecteurs portables ou appareils externes.

1. Raccordez le lecteur portable au connecteur

PORT. IN (PORTABLE IN) de l’appareil.

2. Mettez l'appareil en marche en appuyant sur la

3. Sélectionnez la fonction PORTABLE en appuyant

sur FUNCTION de la télécommande ou sur F sur l'unité jusqu'à la sélection de la fonction.

4. Mettez le lecteur portable ou l'appareil externe

Raccordement à l'entrée optique Branchez une che de sortie optique externe des appareils externes à la che OPT. IN. A la prise numérique optique de sortie de l'appareil externe Réglage du son des haut-parleurs Écoutez le sont provenant de votre télévision, de votre lecteur DVD ou d'un appareil numérique en mode 4.1 ou 4 ch.

1. Branchez la prise jack OPT. IN à l'arrière de

l'unité à la prise jack optique de sortie de votre télévision (ou de votre appareil numérique, etc.).

2. Sélectionnez la fonction OPTICAL en appuyant

sur FUNCTION de la télécommande ou sur F sur l'unité jusqu'à la sélection de la fonction. Pour sélectionner directement la fonction OPTICAL, appuyez sur OPTICAL de la télécommande.

3. Profitez du son grâce au haut-parleur 4.1 ou 4

4. Appuyez sur OPTICAL pour quitter OPTICAL.

La fonction précédente est automatiquement sélectionnée. Connexion USB Branchez un appareil USB au port USB à l'arrière de l'appareil. Raccordez un périphérique USB à l'inverseur de connexion USB une fois l'appareil xé au mur. Pour plus d'information sur la lecture de chiers sur USB, consultez la page 20. Retrait du périphérique USB de l'appareil:

1. Choisissez une fonction ou un mode différent,

ou bien appuyez sur la touche

2. Retirez le périphérique USB de l'appareil.

Périphériques USB compatibles

Lecteur MP3 : lecteur MP3 à mémoire Flash.

Clé USB à mémoire Flash : Appareils prenant en charge USB 1.1.

La fonction USB de cet appareil ne prend pas en charge certains périphériques USB. Impératifs à respecter pour les périphériques USB

Les périphériques nécessitant l'installation d'un programme supplémentaire après le raccordement à un ordinateur ne sont pas pris en charge.

Ne retirez pas le périphérique USB pendant son utilisation.

Si le périphérique USB a une grande capacité, la recherche peut prendre quelques minutes.

Pour éviter la perte de données, sauvegardez toutes vos données.

Cet appareil ne prend pas en charge un nombre total de fichiers supérieur ou égal à 1 000.

Le port USB de l'appareil ne peut pas être raccordé à un ordinateur. L'appareil ne peut pas être utilisé comme périphérique de stockage.Raccordements 19 Raccordements

Le système de chiers exFAT n'est pas pris en charge par cet appareil. (les systèmes FAT16/ FAT32/NTFS sont disponibles).

Il se peut que certains périphériques ne soient pas reconnus par l'appareil, notamment :

Périphériques verrouillés

Périphériques USB de type disque dur

Appareils utilisant un câble d'extension USB

Appareil Android Fichiers compatibles Fréquence d'échantillon MP3 : dans les 32 à 48 kHz WMA : dans les 32 à 48 kHz OGG : dans les 32 à 48 kHz FLAC : dans les 32 à 192 kHz WAV : dans les 32 à 48 kHz Débit binaire MP3 : dans les 80 à 320 kbps WMA : dans les 56 à 128 kbps OGG : dans les 50 à 500 kbps FLAC : dans les 500 à 5000 kbps WAV : dans les 500 à 5000 kbps

Nombre maximal de fichiers : 999.

Un chier protégé par GDN (Gestion des droits numériques) n'est pas pris en charge par l'unité.

Les chiers vidéo sur le périphérique de stockage USB ne peuvent pas être lus.

La lecture sera plus ou moins bonne selon les performances de votre appareil USB.

Les dossiers et les chiers de l’appareil USB sont reconnus comme indiqué ci-dessous.

: Fichier : Dossier *ROOT

Les dossiers vides (ne contenant pas de chier) n’apparaîtront pas.

Les chiers seront lus un par un depuis le chier

Les chiers et les dossiers seront présentés dans l’ordre où ils ont été enregistrés et ils peuvent être présentés de manière diérente selon les circonstances de leur enregistrement.

Cette unité peut acher des noms de chiers ou de donnsiers qui contiennent des chires ou des caractères (anglais uniquement).

*ROOT: Le premier écran à s’acher lorsqu’un ordinateur reconnaît l’appareil USB est «ROOT».

Remarque3 UtilisationUtilisation20Utilisation

Fonctions de base Utilisation en mode USB 1. Raccordez le périphérique USB au port USB.2. Sélectionnez la fonction USB en appuyant sur FUNCTION de la télécommande ou sur F sur l'unité jusqu'à la sélection de la fonction.Pour ActionArrêt de la lecture Appuyez sur la touche

Démarrage de la lectureAppuyez sur la touche d/M

Suspension de la lecturePendant la lecture, appuyez sur la touche d/M

Accès au fichier précédent/suivantPendant la lecture, appuyez sur la touche V de la télécommande pour aller au chier suivant.Avant les 2 premières secondes de lecture, appuyez sur la touche C de la télécommande pour aller au chier précédent.Après 3 secondes de lecture, appuyez sur la touche C de la télécommande pour aller au début du chier.Recherche d’une section dans un chier.Appuyez et maintenez

pendant la lecture et relâchez-le au point vous souhaitez écouter. (excepté les chiers FLAC et OGG)Lecture répétée ou aléatoireAppuyez plusieurs fois sur la touche REPEAT de la télécommande pour faire alterner l'affichage dans l'ordre suivant : OFF RPT 1 RPT DIR (DIRECTORY) RPT ALL RANDOM. Sélection directe des fichiersUtilisez les touches numériques 0 à 9 de la télécommande pour accéder directement au fichier de votre choix.Recherche d'un dossierAppuyez sur FOLDER W/S de la télécommande.Pour ActionReprendre la lectureL'unité mémorise la chanson en court de lecture avant de changer de fonction ou d'éteindre l'unité.

Le point de reprise peut être supprimé quand vous retirez le câble d'alimentation ou en retirant le périphérique USB de l'appareil.

La lecture répétée/aléatoire fonctionne comme suit.Élément affiché Description OFF Lit dans l’ordre des morceaux de musique sur un appareil USB. RPT1 Lit le même morceau de manière répétée.RPT DIRLit de manière répétée les morceaux présents dans un dossier.RPT ALLLit de manière répétée tous les morceaux présents sur l'appareil USB. RANDOMLit les morceaux de musique de manière aléatoire.

RemarqueUtilisation 21Utilisation

Autres opérations DRC (Contrôle de la gamme dynamique) Optimisez la clarté du son lorsque le volume est diminué (Dolby Digital uniquement). Réglez cette option sur [DRC ON] à l'aide de la touche DRC. Synchronisation audiovisuelle Lorsque vous recevez les signaux audio d'un téléviseur, il est possible que l'image et le son soient en décalage. Cette fonction vous permet d'ajuster le temps de décalage.1. Appuyez sur la touche AV SYNC.2. Utilisez C/V pour faire défiler en haut et en bas par une valeur de délai que vous pouvez régler entre 0 et 300 ms.Cette fonction ne marche pas sur USB.

Remarque Désactivation temporaire du son Appuyez sur la touche MUTE pour mettre l'appareil en sourdine.Vous pouvez mettre l’appareil en sourdine pour répondre au téléphone, par exemple, “MUTE” s’affiche sur l’écran.Pour annuler, appuyez à nouveau sur la touche MUTE

de la télécommande ou modiez le volume. Affichage de la source d'entrée et du fichier Vous pouvez acher diérentes informations de la source d'entrée en appuyant sur INFO.USB : Les informations su chier contenues sur l'USB (MP3/WMA/OGG/FLAC/WAV)OPTICAL/ARC/HDMI IN : format et canal audio. Réglage du minuteur veille Appuyez plusieurs fois sur la touche SLEEP pour sélectionner les options de temps désirées (en minutes) : DISPLAY OFF (La fenêtre d'achage est éteinte) -> DIMMER (L'écran s'assombrit de moitié). -> Valeur de minuterie de sommeil -> Achage alluméPour contrôler le temps restant, appuyez sur SLEEP.Pour annuler la fonction de veille, appuyez plusieurs fois sur SLEEP jusqu’à l’achage de “10MIN”, puis appuyez sur SLEEP une fois encore alors que “10MIN” est toujours aché.Vous pouvez contrôler le temps restant avant que l’appareil ne s’éteigne. Appuyez sur SLEEP pour faire apparaître le temps restant sur la fenêtre d’achage.

Remarque Arrêt automatique L'appareil s'éteindra tout seul pour économiser l'énergie si l'unité principale n'est pas connectée à un appareil externe et n'est pas utilisée pendant 20 minutes.Il en sera de même pour cet appareil après six heures après que l’appareil principal soit connecté sur un autre appareil utilisant une entrée analogique.Utilisation22 Utilisation

ALIMENTATION AUTOMATIQUE Marche/Arrêt Cette unité s’allume automatiquement dès réception d’une source d’entrée: Optical, LG TV ou Bluetooth. Lorsque vous allumez votre TV ou un appareil externe connecté à cette unité, cette dernière reconnaît le signal d’entrée et sélectionne la fonction appropriée. Vous pouvez entendre le son à partir de votre appareil. Si vous essayez de connecter votre appareil Bluetooth, cette unité s’allume et est prête à s’appairer. Connectez votre appareil Bluetooth et écoutez votre musique. Cette fonction est activée/désactivée à chaque pression sur le bouton AUTO POWER.

Une fois l'appareil allumé par la fonction AUTO POWER, il sera éteint automatiquement si aucun signal n'est reçu pendant un certain temps depuis le téléviseur connecté par la fonction de Synchronisation sonore LG (Optique/Sans l).

Une fois allumée par la fonction AUTO POWER, l’unité s’éteindra automatiquement si, au bout d’un certain temps, elle ne reçoit aucun signal de l’appareil externe.

Si vous éteignez l'appareil directement, celui-ci ne pourra pas être mis en marche automatiquement par la fonction AUTO POWER. Cependant, l'appareil peut être mis en marche par la fonction AUTO POWER lorsqu'un signal optique est reçu après 5secondes d'absence de signal.

Selon le périphérique connecté, il est possible que cette fonction soit inopérante.

Si vous vous déconnectez de la connexion Bluetooth à partir de cette unité, certains appareils Bluetooth continueront d’essayer de se connecter à l’unité. Il est donc recommandé de se déconnecter de la connexion avant d’éteindre l’unité.

Pour utiliser AUTO POWER, désactivez SIMPLINK. L'activation ou la désactivation de SIMPLINK nécessite 30 secondes environ.

Remarque Changement automatique de fonction Cette unité reconnaît les signaux en entrée (optique, Bluetooth et LG TV) et elle change automatiquement de fonction pour s’adapter aux signaux reçus. Lorsqu’un signal Optical arrive Lorsque vous allumez l’appareil externe connecté à cette unité par un câble optique, cette unité passe en fonction Optical. Vous pouvez entendre le son à partir de votre appareil. Lorsque vous essayez de connecter un appareil Bluetooth Lorsque vous essayez de connecter votre appareil Bluetooth à cette unité, la fonction Bluetooth est sélectionnée. Vous pouvez écoutez votre musique sur l’appareil Bluetooth. Lorsque le signal LG TV arrive Lorsque vous allumez votre LG TV connectée par Synchronisation sonore LG, cette unité passe en fonction LG TV. Vous pouvez entendre le son à partir de votre TV. Lorsque vous vous connectez l’application LG Bluetooth Remote Lorsque vous vous connectez à votre appareil Bluetooth à l’aide de l’application LG Bluetooth Remote, cette unité ne change pas de fonction et vous pouvez la contrôler à l’aide de l’application.Utilisation 23 Utilisation

Le passage en fonction Optical s’eectue au bout de cinq secondes de non-réception de signal.

Si vous utilisez la fonction LG TV, cette unité ne réagit pas à la connexion Bluetooth.

Si vous utilisez la fonction Bluetooth, cette unité ne réagit pas à la connexion LG TV.

La fonction ne passe pas à OPTICAL sur cette unité si SIMPLINK est activé sur la TV connectée.

Pour pouvoir utiliser le changement automatique de fonction, vous devez désactiver SIMPLINK. La désactivation de SIMPLINK prend environ 30secondes.

Le changement automatique de fonction ne s’opère pas si votre appareil Bluetooth ou votre LG TV n’ont jamais été appairés avec cette unité.

Si vous vous déconnectez de la connexion Bluetooth à partir de cette unité, certains appareils Bluetooth continueront d’essayer de se connecter à l’unité. Il est donc recommandé de se déconnecter de la connexion avant de changer de fonction.

Si vous connectez l’appareil Bluetooth par l’application LG Bluetooth Remote lorsque cette unité est prête à s’appairer avec LG TV, l’unité passe en fonction Bluetooth.

Remarque Synchronisation sonore LG Vous pouvez contrôler certaines fonctions de cet appareil via la télécommande de votre téléviseur grâce à la fonction de synchronisation sonore LG. Il faut pour cela que votre téléviseur LG soit compatible avec cette fonction. Assurez-vous que votre téléviseur présente le logo Synchronisation sonore LG. Les fonctions contrôlables via la télécommande du téléviseur LG sont le réglage du volume et la mise en sourdine. Reportez-vous au manuel d'utilisation de votre téléviseur pour plus de détails sur la fonction de synchronisation sonore LG. Effectuez l'un des raccordements suivants, en fonction des capacités de votre équipement.

Vous pouvez également utiliser la télécommande de cet appareil pendant que la fonction de synchronisation sonore LG est active. Si vous utilisez à nouveau la télécommande de votre téléviseur, l'appareil se synchronise avec ce dernier.

En cas de problème de connexion, assurez- vous que le téléviseur est branché et fonctionne bien.

Assurez-vous que cet appareil est branché et fonctionne bien, et vérifiez que le problème n'a pas les origines suivantes.

L'appareil n'est pas sous tension.

La fonction sélectionnée n'est pas la bonne.

Le câble optique est débranché.

La connexion sans fil est interrompue par des interférences ou par la distance.

Lorsque vous activez la fonction AUTO POWER, le délai pour l'extinction de cet appareil dière selon votre téléviseur.

RemarqueUtilisation24 Utilisation

Avec une connexion câblée

1. Raccordez votre téléviseur LG à l'appareil à l'aide

d'un câble optique. Câble optique

2. Configurez la sortie sonore de la TV pour

pouvoir écouter le son via cette unité: Menu des réglages de la TV

[Synchronisation sonore LG (Optique)]

3. Allumez l'appareil en appuyant sur la touche

(Marche/Arrêt) de la télécommande.

4. Sélectionnez la fonction OPTICAL en appuyant

sur FUNCTION de la télécommande ou sur F sur l'unité jusqu'à la sélection de la fonction. Si la connexion est établie normalement entre cet appareil et votre téléviseur, vous voyez la mention "LG OPT" apparaître dans l'acheur. Avec une connexion sans fil

1. Allumez l'appareil en appuyant sur la touche

(Marche/Arrêt) de la télécommande.

2. Sélectionnez la fonction LG TV en appuyant sur

FUNCTION de la télécommande ou sur F sur l'unité jusqu'à la sélection de la fonction.

3. Configurez la sortie sonore de la TV pour

pouvoir écouter le son via cette unité: Menu des réglages de la TV

[Synchronisation sonore LG (Sans fil)] Si la connexion est établie normalement entre cet appareil et votre téléviseur, la mention "PAIRED" apparaît dans l'acheur pendant environ 3 secondes, suivie de la mention "LG T V".

Si vous avez éteint l'appareil directement en appuyant sur la touche

(marche/ arrêt), la Synchronisation sonore LG (Sans l) sera interrompue. Pour utiliser de nouveau cette fonction, vous devrez reconnecter le téléviseur et l'appareil.

Les détails du menu des réglages de la TV varient selon le fabricant ou les modèles de votre TV.

L’appareil équipé de la technologie sans l Bluetooth® sera déconnecté si la fonction de Synchronisation sonore LG est sélectionnée. LG Bluetooth Remote que vous aviez déjà connectée est déconnectée elle aussi.

RemarqueUtilisation 25Utilisation

Utilisation de la technologie Bluetooth À propos de la technologie Bluetooth Bluetooth est une technologie de communication sans fil pour les connexions de courte portée.Le son peut être interrompu lorsque la connexion est perturbée par des interférences provoquées par d'autres ondes électroniques qui utilisent la même fréquence ou si vous connectez des périphériques Bluetooth dans les pièces voisines.La connexion d'appareils individuels via la technologie sans fil Bluetooth® n'entraîne aucun frais. Un téléphone mobile équipé de la technologie sans fil Bluetooth® peut être contrôlé en cascade si la connexion est effectuée via la technologie sans fil Bluetooth®.Périphériques compatibles : téléphone mobile, baladeur MP3, ordinateur portable, PDA, etc. Profils Bluetooth Pour pouvoir utiliser la technologie sans fil Bluetooth®, les appareils doivent pouvoir interpréter certains profils. Cet appareil est compatible avec les profils suivants.A2DP (Advanced Audio Distribution Profile) Écoute de musique stockée sur des périphériques Bluetooth Jumelage de votre appareil avec un périphérique Bluetooth Avant de démarrer la procédure de jumelage, assurez-vous que la fonction Bluetooth de votre périphérique compatible est activée. Reportez-vous au manuel d'utilisation de votre périphérique Bluetooth. Une fois le jumelage effectué, il n'est pas nécessaire de recommencer l'opération.1. Sélectionnez la fonction Bluetooth en appuyant sur FUNCTION de la télécommande ou sur F sur l'unité jusqu'à la sélection de la fonction. Les indications “BT”, puis “READY” apparaissent dans l’afficheur.2. Allumez le périphérique Bluetooth et procédez à l'opération de jumelage. Lors de la recherche de cet appareil avec votre périphérique Bluetooth, celui-ci peut afficher une liste des appareils trouvés, selon le type de périphérique Bluetooth dont il s'agit. Votre appareil apparaîtra sous le nom "LG SOUND BAR (XX:XX)".

XX:XX correspond aux quatre derniers chiffres de l'adresse Bluetooth. Par exemple, si votre appareil a l'adresse Bluetooth "9C:02:98:4A:F7:08", vous verrez s'afficher "LG SOUND BAR (F7:08)" sur votre périphérique Bluetooth.

Certains périphériques Bluetooth ont un mode de jumelage diérent en fonction de leur type. Entrez le code PIN (0000), le cas échéant.

Remarque 3. Quand cet appareil est connecté avec succès sur votre appareil Bluetooth, "PAIRED" apparaitra sur la fenêtre d'affichage.4. Écoute de musique Pour lire un fichier de musique enregistré sur votre périphérique Bluetooth, reportez-vous au manuel d’utilisation de votre périphérique.Utilisation26Utilisation

Lorsque vous utilisez la technologie Bluetooth®, vous devez établir une connexion entre l'appareil et le périphérique Bluetooth en les rapprochant le plus possible et en maintenant la distance entre les deux. Toutefois, il est possible que vous rencontriez des dicultés dans les cas suivants:

un obstacle se trouve entre l'appareil et le périphérique Bluetooth.

un appareil utilise la même fréquence que la technologie Bluetooth®, tel que du matériel médical, un four à micro-ondes ou un dispositif de réseau local sans fil.

Cette unité prend en charge une connexion automatique du Bluetooth. Cependant, elle ne fonctionne pas dans les cas suivants :

Quand vous redémarrez l'unité.

Quand vous revenez à la fonction Bluetooth après utilisation de la fonction LG TV.

Le son peut être interrompu lorsque des interférences provoquées par d'autres ondes électroniques perturbent la connexion.

Vous ne pouvez pas contrôler le périphérique Bluetooth via cet appareil.

Le jumelage est limité à un seul périphérique Bluetooth à la fois (le jumelage multiple n'est pas pris en charge).

Selon le type de périphérique, il se peut que vous ne puissiez pas utiliser la fonction Bluetooth.

Vous pouvez utiliser la technologie sans fil avec un téléphone, un baladeur MP3, un ordinateur portable, etc.

Plus la distance entre l'appareil et le périphérique Bluetooth est grande, plus la qualité sonore diminue.

La connexion Bluetooth est interrompue lorsque l'appareil est éteint ou lorsque le périphérique Bluetooth est trop éloigné de l'appareil.

Lorsque la connexion Bluetooth est interrompue, vous devez recommencer la procédure de connexion du périphérique Bluetooth à l'appareil.

Lorsqu'aucun périphérique Bluetooth n'est connecté, l'indication "READY" apparaît dans l'afficheur.

Remarque Utiliser Bluetooth App L’application “LG Bluetooth Remote” disponible pour cet appareil fonctionne exclusivement sous Android.

Remarque À propos de “LG Bluetooth Remote” App “LG Bluetooth Remote” App apporte une série de nouvelles fonctionnalités à cette station.Pour proter de plus de fonctionalités, nous vous recommendons de télécharger et d’installer des app gratuites de “LG Bluetooth Remote”. Installez “LG Bluetooth Remote” App sur votre appareil Bluetooth Il y a deux manières d’installer l’application LG Bluetooth Remote sur votre appareil Bluetooth. Installez LG Bluetooth Remote via le code QR 1. Installez l’application “LG Bluetooth Remote” grâce au code ash. Utilisez votre logiciel de lecture des ash codes.2. Appuyez sur l’icône pour installer.3. Appuyez sur l’icône pour télécharger.

Assurez-vous que votre périphérique Bluetooth est connecté à Internet.

Assurez-vous que votre périphérique Bluetooth dispose d’un logiciel pour lire les ash codes. Sinon, vous pouvez en télécharger un sur “Google Android Market (Google Play Store)”.

RemarquesUtilisation 27 Utilisation

1. Appuyez sur l’icône “Google Android Market

3. Dans la liste de résultas, sélectionnez

“LG Bluetooth Remote” pour télécharger l’application Bluetooth.

4. Appuyez sur l’icône pour installer.

5. Appuyez sur l’icône pour télécharger.

Assurez-vous que votre périphérique Bluetooth est connecté à Internet.

Assurez-vous que votre périphérique Bluetooth est équipé de “Google Android Market (Google Play Store)”.

Remarque Activer le Bluetooth à l’aide de l’application “LG Bluetooth Remote” L’application “LG Bluetooth Remote” vous aidera à connecter votre appareil Bluetooth à la station.

1. Sur l’écran d’accueil, appuyez sur l’icône de

l’application “LG Bluetooth Remote” pour l’ouvrir et accéder au menu principal.

2. Appuyez sur [Réglage] et sélectionnez l’appareil

3. Pour plus d’informations sur l’utilisation,

appuyez sur [Réglage] puis sur [Aide].

LG Bluetooth Remote sera disponible comme suit dans la version du logiciel;

Système d’exploitation Android: version2.3.3 (ou ultérieure)

Il n’est pas possible de brancher simultanément plusieurs appareils à la station. Si la station est déjà connectée à un autre périphérique Bluetooth, débranchez celui-ci et réessayez.

Si vous utilisez l’application “LG Bluetooth Remote”, il y a quelques diérences entre l’application et la télécommande fournie. Utilisez la télécommande fournie au besoin.

En fonction de l’appareil Bluetooth, “LG Bluetooth Remote” peut ne pas fonctionner.

Une fois LG Bluetooth Remote connecté, de la musique pourra être émise depuis votre appareil. Dans ce cas, essayez à nouveau la procédure de connexion.

Si vous utilisez les autres applications ou que vous modiez les paramètres sur votre appareil Bluetooth tout en utilisant l’application LG Bluetooth Remote, l’application LG Bluetooth Remote risque de fonctionner de manière anormale.

Si l’application LG Bluetooth Remote fonctionne de manière anormale, vériez votre appareil Bluetooth et la connexion de l’application LG Bluetooth Remote et essayez à nouveau de vous connecter.

Le fonctionnement de l’application LG Bluetooth Remote dière selon le système d’exploitation du smartphone.

Si vous sélectionnez la fonction Bluetooth après la déconnexion de l’application LG Bluetooth Remote, cette unité et votre appareil Bluetooth seront automatiquement appairés, mais vous ne pourrez pas contrôler cette unité avec l’application LG Bluetooth Remote. Pour pouvoir utiliser l’application LG Bluetooth Remote, reconnectez cette application.

Même si la connexion Bluetooth a été déconnectée, vous pouvez utiliser l’application LG Bluetooth Remote lorsque vous passez à une autre fonction, à l’exception de la fonction LG TV.

RemarqueUtilisation28Utilisation

Réglage du son Réglage de l'effet son Ce système comporte un certain nombre de champs acoustiques surround préréglés. Vous pouvez sélectionner le mode son de votre choix en utilisant la touche SOUND EFFECT.Les éléments affichés pour l'égaliseur peuvent être différents selon les sources et les effets sonores.Élément affichéDescriptionSTD (Standard) Désactive les effets d'égaliseur. NEWS Ce mode permet de mieux entendre les voix et en améliore la clarté.MUSIC Offre un son naturel améliorant le confort d'écoute.CINEMAVous pouvez apprécier d'avantage un son immersif et cinématique tout autour de vous.SPORTSVous pouvez proter d'un son plus dynamique. BASS Amplifie les graves. Pendant la lecture, renforce les aigus, les graves et l'effet de son surround.

Dans certains modes surround, il se peut que les enceintes ne restituent aucun son ou un son faible ; tout dépend du mode surround et de la source audio, mais il ne s'agit pas d'une défaillance.

Il se peut que vous deviez réinitialiser le mode surround après avoir permuté l'entrée, et parfois même après avoir changé de piste sonore.

Cet appareil disposant d’un eet sonore exclusif pour les chiers FLAC, l’eet sonore est xe lors de la lecture de chiers FLAC.

Remarque Règle automatiquement le niveau du volume Cet appareil prend en charge la fonction Volume auto, qui ajuste automatiquement le volume sonore.Lorsque le son retransmis est trop fort ou trop faible, appuyez sur la touche AUTO VOLUME de la télécommande. Vous bénécierez ainsi d'un volume sonore acceptable.Pour annuler cette fonction, appuyez de nouveau sur cette touche. Réglage des paramètres de niveau du caisson de basse Vous pouvez régler le niveau du volume du caisson de - 40 dB à 6 dB.1. Appuyez sur la touche WOOFER LEVEL. 2. Utilisez les touches VOL

pour régler le niveau sonore du caisson de basse.Utilisation 29Utilisation

Commande d'un téléviseur à l'aide de la télécommande fournie Vous pouvez commander votre téléviseur à l'aide des touches ci-dessous.VOL +VOL -AV/INPUTPR/CHPR/CHTouche DescriptionMUTE Mettez ou coupez le volume du téléviseur.AV/INPUTChoisir la source d'entrée entre le téléviseur et d'autres sources. (Marche/Arrêt du téléviseur)Allumer ou éteindre le téléviseur. VOL

Régler le volume du téléviseur.PR/CH W/S Passer d'une chaîne à l'autre.

Selon l'appareil raccordé, il se peut que vous ne puissiez pas commander votre téléviseur à l'aide de certaines de ces touches.

La télécommande de l’appareil eectue une opération de base de votre téléviseur. Veuillez utiliser la télécommande de la téléviseur pour proter de l’opération avancée de votre téléviseur.

Remarque Réglage de la télécommande pour commander votre téléviseur Vous pouvez commander votre téléviseur à l'aide de la télécommande fournie. Si votre téléviseur est répertorié dans le tableau ci-dessous, définissez le code fabricant approprié.1. Tout en maintenant enfoncée la touche (Marche/Arrêt du téléviseur), saisissez le code fabricant de votre téléviseur à l'aide des touches numériques (voir le tableau ci-dessous). Fabricant Numéro de code 1(valeur par défaut), Zenith 1, 3, 4GoldStar 1, 2Samsung 6, 7Sony 8, 9Hitachi 42. Relâchez la touche (Marche/Arrêt du téléviseur) pour terminer le réglage.Selon votre téléviseur, il se peut que certaines touches, voire toutes, ne fonctionnent pas pour votre téléviseur, même après avoir saisi le code fabricant correct. Lorsque vous remplacez les piles de la télécommande, il est possible que le numéro de code que vous avez défini soit rétabli aux valeurs par défaut. Définissez à nouveau le numéro de code approprié.4 Dépannage Dépannage30 Dépannage

L’unité ne fonctionne pas correctement.

Éteignez cette unité et l’appareil externe connecté (TV, woofer, lecteur DVD, ampli, etc.) et rallumez-les.

Débranchez le cordon d’alimentation de cette unité et de l’appareil externe connecté (TV, woofer, lecteur DVD, ampli, etc.) et essayez de les brancher à nouveau. Pas d'alimentation

Le cordon d'alimentation est débranché. Branchez le cordon d'alimentation.

Vérifiez en mettant d’autres appareils électroniques en marche. Absence de son

Une source d'entrée incorrecte est sélectionnée. Vériez la source d'entrée et sélectionnez la source correcte.

La fonction muet est activée. Appuyez sur MUTE

ou modiez le volume pour annuler la fonction muet.

Lorsque vous utilisez une connexion à un appareil externe (set top box, appareil Bluetooth, etc.), ajustez le niveau du volume sonore de l’appareil. Absence de son sur le caisson de basse

Le cordon d'alimentation du caisson de basse n'est pas raccordé. Branchez correctement le cordon d'alimentation dans la prise murale.

Le jumelage entre l'unité et le caisson sans l est déconnecté. Connectez l'unité et le caisson. (Voir page 12.) Pas d'achage

La fonction DISPLAY OFF est activée. Appuyez plusieurs fois sur SLEEP pour annuler la fonction. (Voir page 21.) La télécommande ne fonctionne pas correctement

La télécommande est trop éloignée de l'appareil. Actionnez la télécommande dans un rayon de 7 m de l'appareil.

Un obstacle se trouve entre la télécommande et l'appareil. Retirez l'obstacle.

Les piles de la télécommande sont vides. Remplacez les batteries par des neuves. La fonction AUTO POWER est inopérante

Vérifiez la connexion de l’appareil externe (TV, lecteur DVD/Blu-Ray ou appareil Bluetooth).

Vériez l'état de SIMPLINK et éteignez SIMPLINK.

Selon le périphérique connecté, il est possible que cette fonction soit inopérante. Synchronisation sonore LG ne fonctionne pas.

Vériez si votre LG TV prend en charge Synchronisation sonore LG.

Vériez la connexion de Synchronisation sonore LG (Optique ou sans l).

Vériez le réglage sonore de votre TV et de cette unité.Dépannage 31 Dépannage

Le son retransmis par l'appareil est faible. Vériez les détails ci-dessous et ajustez l'unité en fonction de ces derniers.

Passez de l'état [ON] de la fonction DRC à l'état [OFF] en utilisant la télécommande.

Avec la barre de son connectée au téléviseur, changez le paramètre AUDIO DIGITAL OUT (SORTIE AUDIO NUMERIQUE) sur le Menu du téléviseur de [PCM] à [AUTO] ou [BITSTREAM].

Avec la barre de son connectée au lecteur, changez le paramètre AUDIO DIGITAL OUT (SORTIE AUDIO NUMERIQUE) sur le Menu Conguration du lecteur de [PCM] à [PRIMARY PASS-THROUGH] ou [BITSTREAM].

Desactivez l'option DRC audio dans le menu de conguration du lecteur.5 Annexe Annexe32 Annexe

Marques de commerce et licences Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole représentant un double D sont des marques de commerce de Dolby Laboratories. Pour les brevets DTS, consultez http://patents. dts.com. Fabriqué sous license de DTS Licensing Limited. DTS, le symbole, et DTS le symbole ensemble sont des marques enregistrées, et la chaîne DTS 2.0 est une marque de DTS, Inc. © DTS, Inc. Tous droits réservés. La technologie sans l Bluetooth® est un système qui permet d'établir une liaison radio entre des appareils électroniques. La connexion d'appareils individuels via la technologie sans fil Bluetooth® n'entraîne aucun frais. Un téléphone mobile équipé de la technologie sans fil Bluetooth® peut être contrôlé en cascade si la connexion est effectuée via la technologie sans fil Bluetooth®. La marque et le logo Bluetooth® sont la propriété de Bluetooth® SIG, Inc. et leur utilisation par LG Electronics est soumise à licence. Les autres marques et noms de marques sont la propriété de leurs détenteurs respectifs. HDMI, le logo HDMI et High-Denition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing LLC.Annexe 33 Annexe

Spécifications NB5540 Général (NB5540) Caractéristiques de l'adaptateur Reportez-vous à l’étiquette principale apposée sur l’appareil. Consommation Reportez-vous à l’étiquette principale apposée sur l’appareil. Dimensions (L x H x P) (1020 x 35 x 82) mm Poids net (Environ) 1,86 kg Température de fonctionnement 5 °C à 35 °C (41 °F à 95 °F) Humidité de fonctionnement 5 % à 90 % Entrées / Sorties OPT. IN 3 V (crête à crête), prise optique x 1 PORT. IN 0,5 Vrms (prise stéréo 3,5 mm) x 1 HDMI IN 19 broches (Type A, Connecteur HDMI™) x 1 HDMI OUT 19 broches (Type A, Connecteur HDMI™) x 1 Fréquence d'échantillonnage audio d'entrée numérique disponible 32 kHz, 44,1 kHz, 48 kHz, 96 kHz USB Version 1,1 Alimentation du bus 5 V

500 mA Amplificateur Total 320 W Avant 40 W x 2 (8 Ω à 1 kHz) Entoure 40 W x 2 (8 Ω à 1 kHz) Caisson de basse 160 W (3 Ω à 80 Hz) THD 10 % Caisson de basse sans fil (S54A1-D) Alimentation Reportez-vous à l’étiquette principale apposée sur le caisson de basses. Consommation Reportez-vous à l’étiquette principale apposée sur le caisson de basses. Type 1 haut-parleur 1 voie Impédance 3 Ω Puissance nominale 160 W Puissance maximale 320 W Dimensions (L x H x P) (296 x 332 x 296) mm Poids net (Environ) 7,6 kg

La conception et les spécifications sont sujettes à modification sans préavis.Annexe34 Annexe

NB4540 / NB4542 Général (NB4540 / NB4542) Caractéristiques de l'adaptateur Reportez-vous à l’étiquette principale apposée sur l’appareil. Consommation Reportez-vous à l’étiquette principale apposée sur l’appareil. Dimensions (L x H x P) (840 x 35 x 82) mm Poids net (Environ) 1,55 kg Température de fonctionnement 5 °C à 35 °C (41 °F à 95 °F) Humidité de fonctionnement 5 % à 90 % Entrées / Sorties OPT. IN 3 V (crête à crête), prise optique x 1 PORT. IN 0,5 Vrms (prise stéréo 3,5 mm) x 1 HDMI IN 19 broches (Type A, Connecteur HDMI™) x 1 HDMI OUT 19 broches (Type A, Connecteur HDMI™) x 1 Fréquence d'échantillonnage audio d'entrée numérique disponible 32 kHz, 44,1 kHz, 48 kHz, 96 kHz USB Version 1,1 Alimentation du bus 5 V

500 mA Amplificateur Total 320 W Avant 40 W x 2 (8 Ω à 1 kHz) Entoure 40 W x 2 (8 Ω à 1 kHz) Caisson de basse 160 W (3 Ω à 80 Hz) THD 10 % Caisson de basse sans fil (S44A1-D) Alimentation Reportez-vous à l’étiquette principale apposée sur le caisson de basses. Consommation Reportez-vous à l’étiquette principale apposée sur le caisson de basses. Type 1 haut-parleur 1 voie Impédance 3 Ω Puissance nominale 160 W Puissance maximale 320 W Dimensions (L x H x P) (221 x 351,5 x 281) mm Poids net (Environ) 7,32 kg

La conception et les spécifications sont sujettes à modification sans préavis.Annexe 35 Annexe

Entretien Manipulation de l'appareil Lors du transport Conservez le carton et les emballages d'origine. Si vous devez transporter l'appareil, pour une protection maximale, emballez-le tel que vous l'avez reçu à sa sortie de l'usine. Entretien des surfaces extérieures

N'utilisez pas de liquides volatiles tels qu'un insecticide en aérosol à proximité de l'appareil.

Si vous frottez trop fort, vous risquez d'endommager la surface.

Ne laissez pas de produits en caoutchouc ou en plastique en contact prolongé avec l'appareil. Nettoyage de l'appareil Pour nettoyer le lecteur, utilisez un chiffon doux et sec. Si les surfaces sont très sales, utilisez un chiffon doux légèrement humidifié d'une solution détergente douce. N'utilisez pas de solvants puissants tels que alcool, benzine ou diluants, car ces derniers risquent d'endommager la surface de l'appareil.
