MODE D'EMPLOI AC1423 IFM

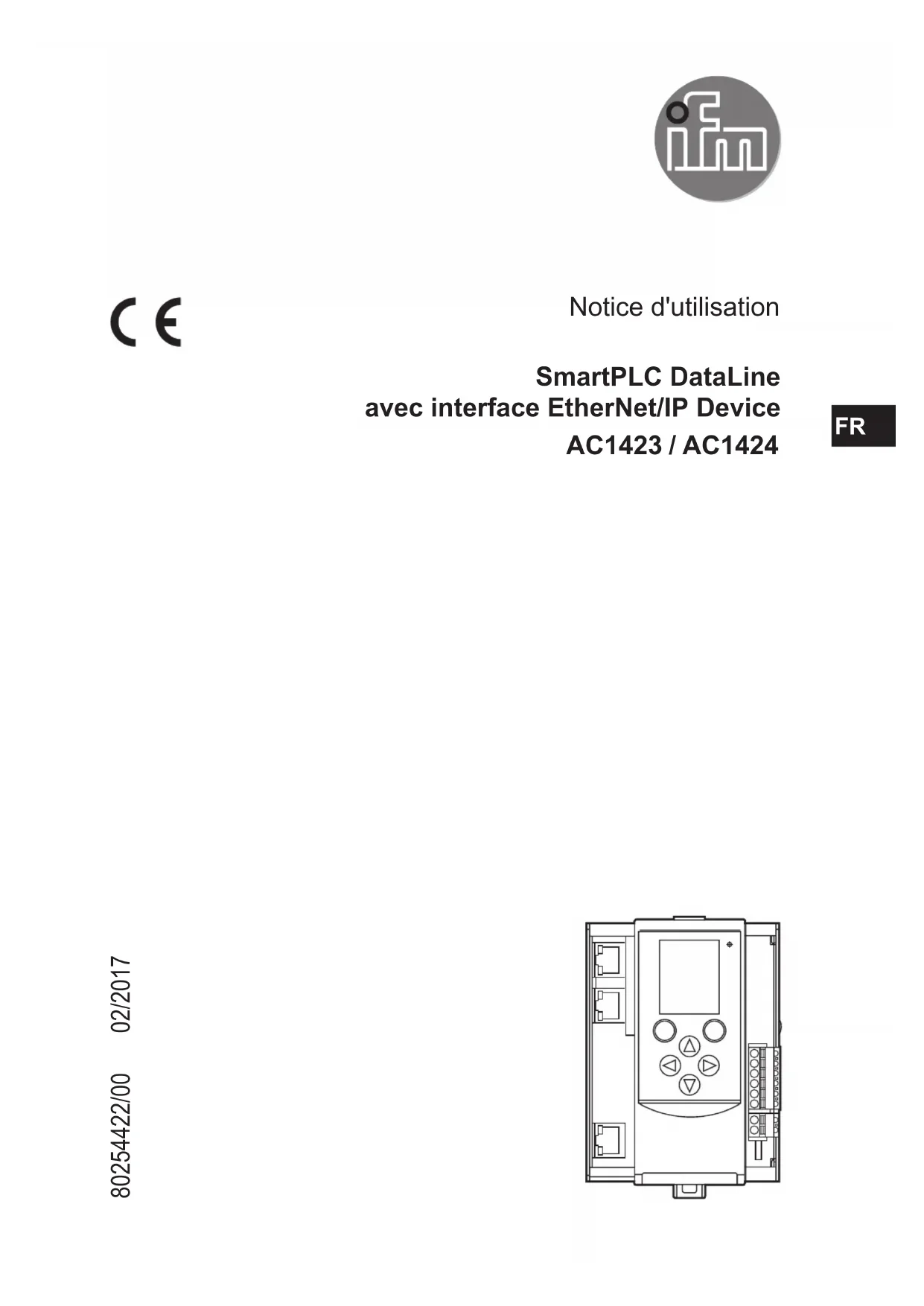

Notice d'utilisation SmartPLC DataLine avec interface EtherNet/IP Device AC1423 / AC1424 80254422/00 02/2017 FR2 Contenu 1 Remarques préliminaires 4 11 Remarques sur ce document 4 12 Explication des symboles 4 2 Consignes de sécurité 4 21 Montage et raccordement électrique 5 22 Interventions sur l'appareil 5 3 Fonctionnement et caractéristiques 5 31 Interfaces de configuration X3, X8 6 32 Interface bus de terrain X6 et X7 6 33 Alimentation électrique 6 4 Montage 6 5 Raccordement électrique 7 51 Alimentation de l'appareil 7 511 Alimentation de l'appareil via AUX, alimentation des faisceaux AS-i via alimentation(s) AS-i 7 512 Alimentation de l'appareil et des faisceaux AS-i via alimentation AS-i 8 513 Alimentation de l'appareil et des faisceaux AS-i via une alimentation commune 8 52 Schéma de branchement 9 6 Eléments de service et de visualisation 10 61 Indicateurs LED 11 611 LED appareil H1 11 612 LED interface sur X6, X7 11 613 LED interface sur X8 11 7 Fonctionnement 12 71 Réglages 12 711 Sélection langue 12 72 Navigation 13 721 Eléments de navigation 13 722 Pictogrammes et navigation principale 14 8 Diagnostic 15 9 Maintenance, réparation et élimination 153

10 Schéma d'encombrement 164 1 Remarques préliminaires Données techniques, homologations, accessoires et informations supplémentaires sur wwwifmcom

1.1 Remarques sur ce document

Ce document s'applique à tous les appareils du type "SmartPLC DataLine avec interface EtherNet/IP Device" (référence : AC1423 /AC1424) Il fait partie de l'appareil et fournit des informations sur l'utilisation correcte du produit

1.2 Explication des symboles

► Action à faire > Retour d'information, résultat […] Désignation d'une touche, d'un bouton ou d'un affichage

• Référence croisée Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations Information Remarque supplémentaire 2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit

• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation

• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).

• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels

• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur5

• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation

• Assurer une protection efficace des appareils et des câbles contre l'endommagement

2.1 Montage et raccordement électrique

L'appareil doit être monté, raccordé et mis en service par un électricien qualifié car seul un montage correct garantit le bon fonctionnement de l'appareil et de l'installation Le montage et le raccordement doivent être conformes aux normes nationales et internationales en vigueur La personne qui installe l'appareil en est responsable Il s'agit d'un produit de la classe A Dans un environnement résidentiel, ce produit peut causer des problèmes de radiodiffusion Dans ce cas, l'utilisateur doit éventuellement prendre les mesures correspondantes

2.2 Interventions sur l'appareil

Des interventions sur l'appareil ne sont pas autorisées et aboutissent à une exclusion de responsabilité et de garantie Des interventions sur l'appareil peuvent porter atteinte à la sécurité des personnes et des installations ► Ne pas ouvrir l'appareil ► Ne pas introduire des objets dans l'appareil ► Eviter la pénétration de corps étrangers métalliques 3 Fonctionnement et caractéristiques Le SmartPLC DataLine avec interface EtherNet/IP Device intègre un (AC1423) ou deux (AC1424) maîtres AS-i, un serveur WEB et une interface EtherNet/IP Device

• Il contrôle l'échange de données avec le niveau capteurs / actionneurs

• Il communique avec le système de commande supérieur via EtherNet/IP

• Il permet de visualiser les données des capteurs / actionneurs sur le serveur WEB intégré

• Il permet la configuration de l’appareil via le serveur WEB6

• Variables réseau globales 3S

3.2 Interface bus de terrain X6 et X7

3.3 Alimentation électrique

• alimentation de l'appareil via 24 V (AUX) ou AS-i

• compatible avec AS-i Power 24 V 4 Montage ► Fixer l'appareil sur un rail profilé 35 mm L'indice de protection de l'appareil est IP 20, de ce fait il doit être monté dans un lieu protégé (par ex armoire électrique) S'assurer d'un environnement sans condensation Eviter les excès de poussières, les vibrations et les chocs La circulation d'air à travers les grilles prévues à cet effet ne doit pas être gênée Eviter un montage à proximité directe des variateurs de fréquence ou d'autres sources parasites7

5 Raccordement électrique L'appareil doit être raccordé par un électricien qualifié ► Avant le raccordement de l'appareil mettre l'installation hors tension ► Respecter les règlements nationaux et internationaux relatifs à l'installation de matériel électrique ► Raccorder l'appareil selon les indications sur les bornes ► Assurer une connexion électrique entre l'appareil (borne FE) et la masse de l'installation ► Enlever ou connecter le shunt AUX uniquement si l'appareil est hors tension, sinon l'appareil peut tomber en panne

5.1 Alimentation de l'appareil

Une alimentation AS-i (p ex AC1257) ou le module de découplage des données AC1250 (non fourni) avec une alimentation DC est nécessaire pour le fonctionnement d'un système AS-i ► Utiliser une des versions suivantes pour alimenter l'appareil

5.1.1 Alimentation de l'appareil via AUX, alimentation des faisceaux AS-i via

alimentation(s) AS-i ► Enlever le shunt AUX ► Raccorder les entrées tension en alimentation de l'appareil avec les alimentations prévues Bus AS-i 1 ► Raccorder les broches désignées AS-i 1+ et AS-i 1- de la borne X1 à l'alimentation AS-i (par ex AC1257) du premier bus AS-i Bus AS-i 2 (uniquement AC1424) ► Raccorder les broches désignées AS-i 2+ et AS-i 2- de la borne X1 à l'alimentation AS-i (par ex AC1257) du deuxième bus AS-i Alimentation de l'appareil 24 V ► Raccorder les broches désignées 24 V et 0 V de la borne X2 à une alimentation 24 V DC (1832 V TBTS/TBTP) ► S'assurer que le raccordement du point de symétrie de l'appareil (borne X1, broche 5 FE) à la masse de l'installation est de faible résistance8

5.1.2 Alimentation de l'appareil et des faisceaux AS-i via alimentation AS-i

► Fixer le shunt AUX sur connecteur X2 ► Raccorder l'alimentation AS-i Bus AS-i 1 ► Raccorder les broches désignées AS-i 1+ et AS-i 1- de la borne X1 à l'alimentation AS-i (par ex AC1257) du premier bus AS-i Bus AS-i 2 (uniquement AC1424) ► Raccorder les broches désignées AS-i 2+ et AS-i 2- de la borne X1 à l'alimentation AS-i (par ex AC1257) du deuxième bus AS-i ► S'assurer que le raccordement du point de symétrie de l'appareil (borne X1, broche 5 FE) à la masse de l'installation est de faible résistance Si le shunt AUX est mis en place, l'appareil est alimenté via le faisceau AS-i 1 (borne X1, broches 3 et 4)

5.1.3 Alimentation de l'appareil et des faisceaux AS-i via une alimentation

commune ► Enlever le shunt AUX ► Le cas échéant, enlever les connecteurs raccordés aux bornes X1 et X2 ► Raccorder le module de découplage des données AC1250 (non fourni) aux bornes X1 et X2 ► Raccorder le premier bus AS-i aux broches désignées AS-i 1+ et AS-i 1- du module de découplage des données ► Raccorder le deuxième bus AS-i aux broches désignées AS-i 2+ et AS-i 2- du module de découplage des données (uniquement AC1424) ► Raccorder l'alimentation DC (21,531,6 V TBTS/TBTP) aux broches désignées 24 V et 0 V du module de découplage des données ► S'assurer que le raccordement du point de symétrie de l'appareil (borne X1, broche 5 FE) à la masse de l'installation est de faible résistance9

Il est possible d'alimenter l'appareil et les deux faisceaux AS-i avec le module passif de découplage des données AC1250 et une alimentation DC (TBTS/TBTP 21,5 V31,6 V) La tension de sortie choisie sur l'alimentation correspond aussi à la valeur des tensions des bus AS-i générées La tension de sortie de l'alimentation utilisée est à sélectionner selon les exigences de l'application dans les limites admissibles de 21,531,6 V

5.2 Schéma de branchement

Borne X1 Broche Désignation AS-i 2 + 1 AS-i + pour faisceau AS-i 2 (uniquement AC1424) AS-i 2 - 2 AS-i - pour faisceau AS-i 2 (uniquement AC1424) AS-i 1 + 3 AS-i + pour faisceau AS-i 1 AS-i 1 - 4 AS-i - pour faisceau AS-i 1 FE 5 Terre fonctionnelle 6 non raccordé Borne X2 Broche Désignation 24 V 1 +24 V alimentation de l'appareil GND 2 GND alimentation de l'appareil Borne X3 Interface de configuration X3 Borne X6 Interface EtherNet/IP Device 2 Borne X7 Interface EtherNet/IP Device 1 Borne X8 Interface de configuration X810 6 Eléments de service et de visualisation

La LED de la face avant signale l'état de l'appareil et des systèmes raccordés Etat LED Description LED verte allumée : > L'appareil est démarré > Aucun message d'avertissement n'est présent > Aucun message d'erreur n'est présent LED jaune clignote lentement (0,5 Hz) : > Un message d'avertissement est présent > Aucun message d'erreur n'est présent LED rouge clignote rapidement (2 Hz) : > Un message d'erreur est présent

6.1.2 LED interface sur X6, X7

Etat LED Description LED jaune clignote : Réception de données LED verte allumée : Raccordement physique ok

6.1.3 LED interface sur X8

Etat LED Description LED jaune allumée : Raccordement physique ok LED verte clignote : Réception de données12 7 Fonctionnement

Pendant le fonctionnement, l'afficheur est désactivé après 10 minutes sans opération ► Activer l'afficheur en appuyant sur n'importe quel bouton

7.1.1 Sélection langue

► Modifier la langue de l'appareil en appuyant simultanément sur le bouton ► et le bouton ▲ ou ▼.13

xxx xxx xxx 1: Sélection 2: Plage de fonctionnement 3: Inscriptions des touches de fonction 4: Compas de navigation 5: Barre d'état navigation 6: Barre de navigation principale 7: Barre d'informations14

7.2.2 Pictogrammes et navigation principale

Quicksetup (sommaire du menu nécessaire à une configuration de base)

• Projeter tout Comparaison de la projection pour le maître AS-i 1 et le maître AS-i 2 (seulement AC1424)

• Mode de fonctionnement Sélection des modes de fonctionnement pour - maître AS-i 1, - maître AS-i 2 (seulement AC1424), - système (passerelle, réglage manuel)

• Bus de terrain - Afficher / modifier les paramètres de l'interface EtherNet/IP - Adresse IP - Masque de sous-réseau - Adresse passerelle

• Interface de configuration X3 - Afficher / modifier les paramètres de l'interface de configuration EtherNet - DHCP - Adresse IP - Masque de sous-réseau - Adresse passerelle

• Interface de configuration X8 - Afficher / modifier les paramètres de l'interface de configuration EtherNet - DHCP - Adresse IP - Masque de sous-réseau - Adresse passerelle

• Adressage 1 - Aperçu des esclaves du faisceau AS-i 1 (avec l'option de modifier les adresses AS-i)

• Adressage 2 (uniquement AC1424) - Aperçu des esclaves du faisceau AS-i 2 (avec l'option de modifier les adresses AS-i) AS-i 1

• Réglages du maître AS-i

• Réglages du maître AS-i 2

• Esclaves AS-i Système

• Réglages et informations des interfaces de configuration

• Réglages et informations de l'interface PROFINET 8 Diagnostic L'afficheur de l'appareil indique des messages d'avertissement ou d'erreur Pour ainsi faire, un symbole d'avertissement ou d'erreur se superpose au pictogramme de l'unité fonctionnelle concernée Si pour une unité fonctionnelle un message d'avertissement et un message d'erreur existent en même temps, seul le symbole d'erreur est affiché Message d'avertissement Messages d'information Message d'erreur 9 Maintenance, réparation et élimination ► Echanger la batterie de sauvegarde de l'horloge temps réel, si nécessaire, type CR2032 ► Respecter la réglementation du pays en vigueur pour la destruction écologique de l'appareil16 10 Schéma d'encombrement 106,293 135,5 128,217
