CR1300 - Commande industrielle IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commande industrielle (ecomatPanel)
Modèle	CR1300 (sans couronne LED) / CR1301 (avec couronne LED)
Dimensions (approx.)	84,8 x 78 mm (logement pour accessoires M6, profondeur utile ≤ 18 mm)
Alimentation	9...32 V DC, protection par fusible max. 2 A par tension d'alimentation
Interface de communication	CAN 2.0 A/B (ISO 11898), protocole SAE J1939, 250 kbit/s par défaut
Connecteur électrique	Tyco MQS 4 pôles (broches: CAN_L, CAN_H, GND, 9..32 V)
Bouton rotatif	Fonctions de rotation (incrémental), bascule (4 directions) et poussée
Touches de fonction	6 touches programmables avec rétro-éclairage RVB (0-255 par canal)
Couronne de LED (modèle CR1301)	4 segments RVB, adressage via messages CAN J1939
Montage	Encastré ou en surface en cabine, logement pour accessoires M6 au dos
Indice de protection	Non spécifié, mais nécessite capuchons sur connecteurs non utilisés
Température de fonctionnement	Non spécifié dans la notice (voir données techniques www.ifm.com)
Entretien et nettoyage	Nettoyage avec un chiffon sec, ne pas ouvrir l'appareil
Sécurité	Non homologué pour applications de sécurité des personnes ; respecter les consignes de montage et raccordement
Réparabilité	Réparation uniquement par le fabricant ; aucune maintenance par l'utilisateur
Accessoires	Voir www.ifm.com (accessoires de montage et raccordement)
Mise au rebut	Respecter la réglementation nationale pour l'élimination écologique

FOIRE AUX QUESTIONS - CR1300 IFM

Comment raccorder l'alimentation et le bus CAN sur le CR1300 ?

Utilisez le connecteur Tyco MQS 4 pôles situé à l'arrière de l'appareil. Brochage : broche 1 = CAN_L, broche 2 = CAN_H, broche 3 = GND, broche 4 = +9...32 V DC. Protégez chaque tension d'alimentation par un fusible de max. 2 A. Éloignez les câbles d'alimentation des câbles de signaux.

Quel protocole de communication utilise le CR1300 ?

Le CR1300 utilise le protocole SAE J1939 sur une interface CAN 2.0 A/B, avec un débit par défaut de 250 kbit/s. L'adressage dynamique via J1939 est possible.

Comment configurer les 6 touches programmables ?

Les touches sont programmables via les messages CAN J1939. Leur état (enfoncée/relâchée) est transmis dans le message KeyPad_J1939_I Drive (ID CAN 0x10FF6487). Le rétro-éclairage RVB de chaque touche est contrôlé indépendamment par des messages spécifiques (LIGHT_J1939_BUTTON1_2_INTENSITY, etc.) avec des valeurs RVB de 0 à 255.

Que faire si un connecteur n'est pas utilisé ?

Les connecteurs non raccordés doivent être obturés avec des capuchons protecteurs pour éviter la pénétration d'humidité, qui pourrait détruire l'appareil. Des capuchons sont disponibles en accessoire (www.ifm.com).

Comment nettoyer le CR1300 ?

Nettoyez l'appareil uniquement avec un chiffon sec. N'utilisez pas de solvants ni de produits abrasifs. N'ouvrez pas l'appareil pour le nettoyer.

Puis-je réparer moi-même le CR1300 ?

Non, aucune opération de maintenance n'est possible par l'utilisateur. L'appareil ne doit être réparé que par le fabricant. En cas de dysfonctionnement, contactez IFM.

Quelle est la tension d'alimentation requise ?

L'alimentation doit être comprise entre 9 et 32 V DC. Chaque tension d'alimentation doit être protégée individuellement par un fusible de max. 2 A.

Comment utiliser le bouton rotatif ?

Le bouton rotatif supporte trois actions : rotation (incréments avec direction), bascule (haut/bas/gauche/droite) et poussée (appui). Ces actions sont transmises via le message CAN KeyPad_J1939_I Drive (ID 0x10FF6487). Par exemple, Octet 3 donne le nombre de clics et le sens de rotation.

Le CR1300 dispose-t-il d'un éclairage LED ?

Oui, le CR1300 possède un rétro-éclairage RVB pour chaque touche (6 touches). Le modèle CR1301 dispose en plus d'une couronne de LED segmentée (4 segments RVB) autour du bouton rotatif. L'éclairage est contrôlé par messages CAN J1939.

Où trouver les accessoires de montage et raccordement ?

Tous les accessoires (supports de montage, câbles, capuchons de protection) sont disponibles sur le site www.ifm.com. L'appareil est livré sans accessoires.

MODE D'EMPLOI CR1300 IFM

Notice d'utilisation

ecomatPanel

CR1300

CR1301

FR

1 Remarques préliminaires .... 3

1.1 Explication des symboles .... 3

2 Consignes de sécurité 4

3 Fonctionnement et caractéristiques 5

4 Fonction 5

4.1 Aperçu des caractéristiques communes.... 5

4.2 Eléments distinctifs.... 5

5 Montage 6

5.1 Accessoires de montage 6

5.2 Instructions de montage générales 6

5.2.1 Logement pour accessoires de montage.... 6

6 Raccordement électrique 6

6.1 Accessoires de raccordement 6

6.2 Consignes générales de raccordement 6

6.2.1 Obturer les connecteurs non raccordés. 7

6.3 Fusibles 7

6.4 Tension d'alimentation et interface CAN 7

7 Eléments de service et d'indication 8

8 Fonctionnement 8

8.1 Messages CAN pour les touches 8

8.2 Messages CAN pour le bouton rotatif 9

8.3 Messages CAN pour l'éclairage 9

9 Maintenance, réparation et élimination.... 10

10 Homologations/normes.... 10

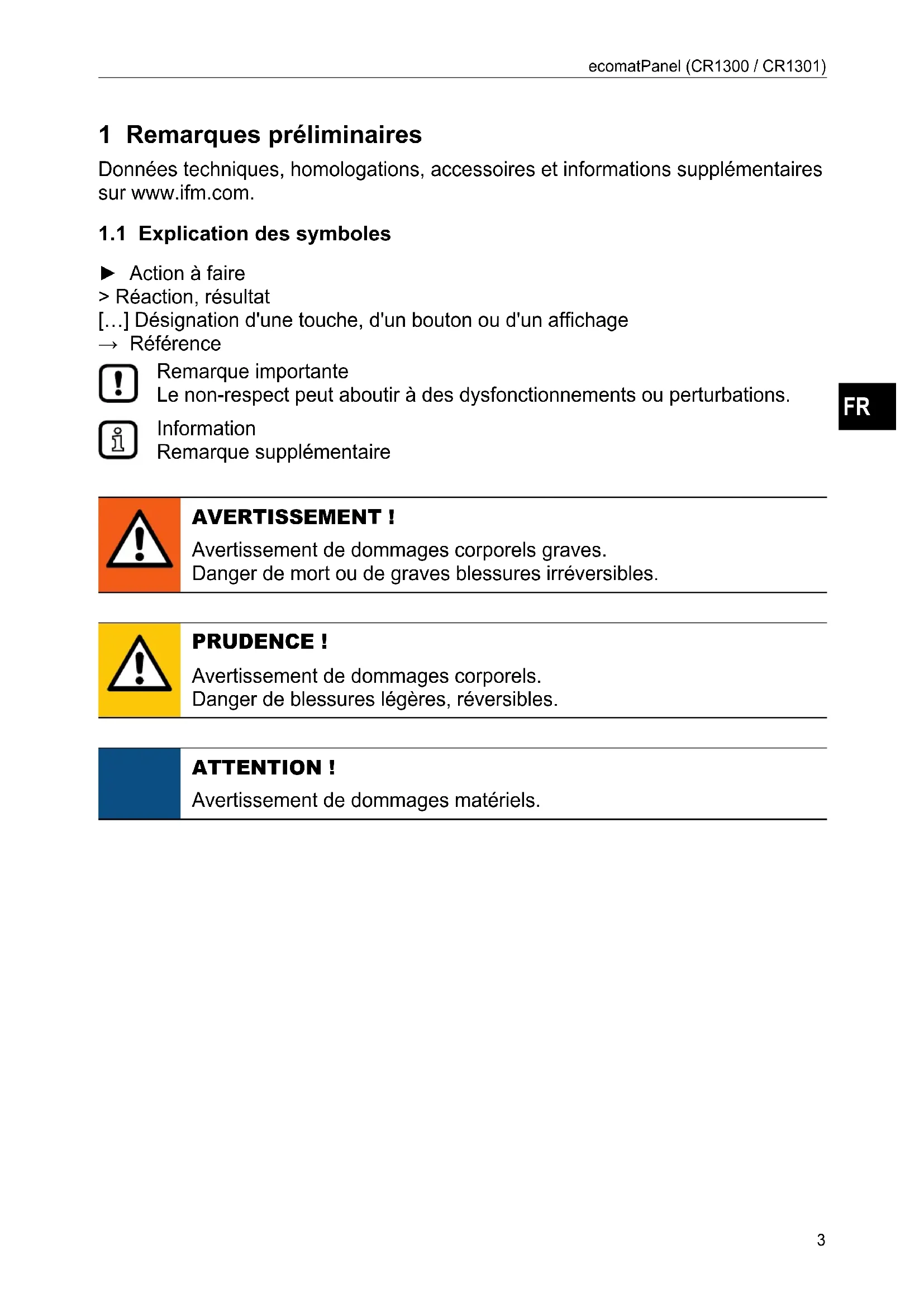

1 Remarques préliminaires

Données techniques, homologations, accessoires et informations supplémentaires sur www.ifm.com.

1.1 Explication des symboles

▶ Action à faire

Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire

AVERTISSEMENT !

Avertissement de dommages corporels graves.

Danger de mort ou de graves blessures irréversibles.

PRUDENCE!

Avertissement de dommages corporels.

Danger de blessures légères, réversibles.

ATTENTION!

Avertissement de dommages matériels.

2 Consignes de sécurité

• L'appareil décrit ici est un composant à intégrer dans un système. L'installateur du système est responsable de la sécurité du système. L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.
• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ 3 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages corporels et/ou matériels.
• En cas de mauvais fonctionnement de l'appareil prendre contact avec le fabricant. Les interventions sur l'appareil ne sont pas autorisées.
• Le montage, le raccordement électrique, la mise en service, la programmation, la configuration, l'utilisation et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé pour la tâche concernée.
• Assurer une protection efficace des appareils, des connecteurs et des câbles contre l'endommagement.
• Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.

3 Fonctionnement et caractéristiques

L'ecomatPanel est conçu et configuré pour être raccordé aux afficheurs ecomatDisplay.

La communication se fait via l'interface ifm spécifique ou via une interface CAN libre. L'intégration dans un système se fait via J1939.

AVERTISSEMENT !

Détérioration de la fonction de sécurité

Mise en danger potentielle des installations et des personnes

L'appareil n'est pas homologué pour les applications de sécurité concernant la protection des personnes.

▶ N'utiliser l'appareil que dans les limites des données techniques.

FR

4 Fonction

4.1 Aperçu des caractéristiques communes

- Bouton rotatif avec fonction de rotation, de bascule et de poussée

- 6 touches de fonction programmables avec rétro-éclairage RVB pour un design nocturne

- Boîtier plastique pour le montage encastré ou en surface en cabine

- Interface CAN avec protocole SAE J 1939

4.2 Eléments distinctifs

	CR1300 CR1301
Bouton rotatif avec fonction de rotation, de bascule et de poussée	●	●
Touches fonction (nombre) 6 6
Couronne de LED segmentée pour bouton rotatif - ●

• = disponible

5 Montage

5.1 Accessoires de montage

L'appareil est fourni sans accessoires de montage.

Informations sur les accessoires disponibles sur : www.ifm.com

5.2 Instructions de montage générales

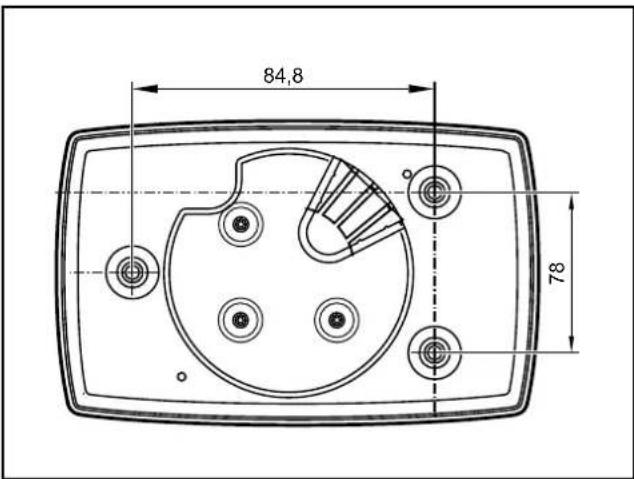

5.2.1 Logement pour accessoires de montage

L'arrière de l'appareil est prédisposé pour la fixation des accessoires de montage.

84,8 78

Logement pour les accessoires de montage (arrière de l'appareil)

Profondeur de filetage M6 utilisable ≤ 18 mm

6 Raccordement électrique

6.1 Accessoires de raccordement

Informations sur les accessoires disponibles sur : www.ifm.com

6.2 Consignes générales de raccordement

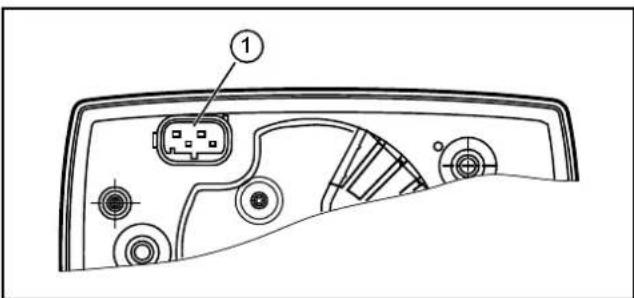

Connecteur 4 pôles Tyco MQS (arrière de l'appareil)
1: Alimentation, CAN

Un mauvais raccordement peut mener à l'endommagement de l'appareil.

▶ Prendre en compte les consignes de sécurité.

La protection court-circuit/inversion de polarité de l'appareil s'applique aux connexions de tension d'alimentation.

Par principe raccorder tous les câbles d'alimentation séparément.
▶ Eloigner les câbles d'alimentation des câbles des signaux. Réduire la longueur des câbles en utilisant le plus court chemin.
▶ Equiper tous les câbles raccordés avec une résistance à la traction.

6.2.1 Obturer les connecteurs non raccordés.

FR

La pénétration d'humidité via des connecteurs non raccordés et non obturés peut mener à la destruction de l'appareil.

▶ Equiper les connecteurs non raccordés avec des capuchons protecteurs.

6.3 Fusibles

Pour protéger l'appareil, chaque tension d'alimentation doit être protégée individuellement.

Description Potentiel Connecteur	1	Fusible
Tension d'alimentation 9..32 V DC broche 4 max. 2 A

Désignations des bornes selon DIN 72552

6.4 Tension d'alimentation et interface CAN

Connecteur Tyco MQS (4 pôles) Broche Potentiel
	Interface CAN 1 CAN_L
		2 CAN_H
	Tension d'alimentation 3 GND
		4 9...32 V DC

Interface CAN : 2.0 A/B, ISO 11898v ; par défaut 250 kbit/s

Protocole CAN : SAE J1939

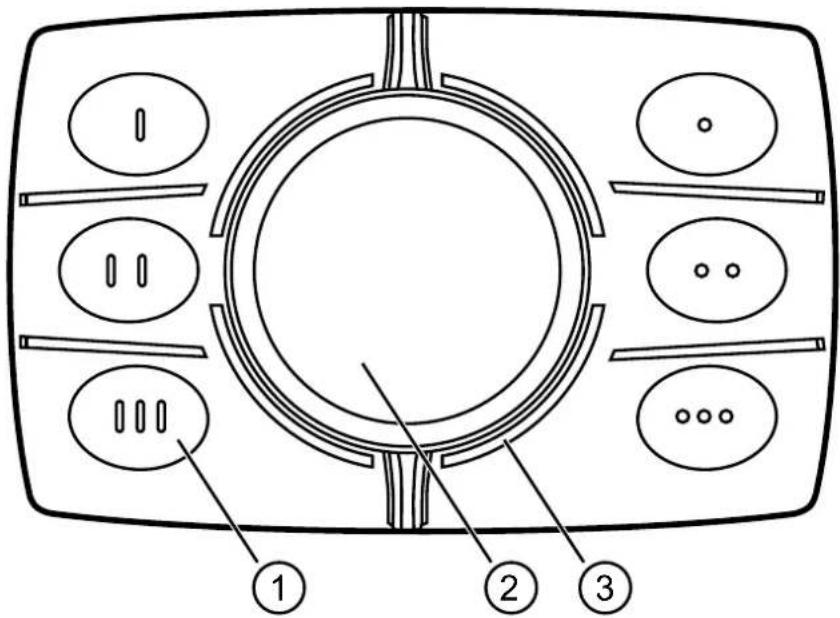

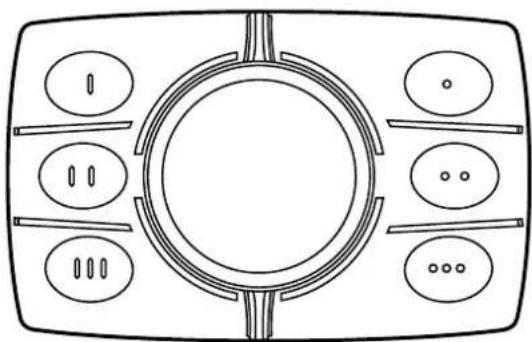

7 Eléments de service et d'indication

1 : 6 touches de fonction programmables avec rétro-éclairage RVB
2 : Bouton rotatif avec fonction de rotation, de bascule et de poussée
3 : Couronne de LED (seulement CR1301)

8 Fonctionnement

La communication est basée sur la norme CAN SAE J1939.

• Débit de transmission 250 kBaud
- Débit de transmission des touches cycliquement toutes les 30 ms
- Possibilité d'adressage dynamique via J1939
- Les éléments de visualisation se comportent comme un stockage de messages.

8.1 Messages CAN pour les touches

Identifiant CAN : 0x10FF6487(par défaut)

J1939 PGN : 0xFF64

J1939 Priority : 0x4

Message CAN (J1939) Description	Valeur
KeyPad_J1939_I Drive_1adresse d'octet : Octet 1, bit 0	Etat de la touche 1 0 = touche non	enfoncée1 = touche enfoncée
KeyPad_J1939_I Drive_2adresse d'octet : Octet 1, bit 2	Etat de la touche 2 0 = touche non	enfoncée1 = touche enfoncée
KeyPad_J1939_I Drive_3adresse d'octet : Octet 1, bit 4	Etat de la touche 3 0 = touche non	enfoncée1 = touche enfoncée
KeyPad_J1939_I Drive_4adresse d'octet : Octet 1, bit 6	Etat de la touche 4 0 = touche non	enfoncée1 = touche enfoncée
KeyPad_J1939_I Drive_5adresse d'octet : Octet 2, bit 0	Etat de la touche 5 0 = touche non	enfoncée1 = touche enfoncée
KeyPad_J1939_I Drive_6adresse d'octet : Octet 2, bit 2	Etat de la touche 6 0 = touche non	enfoncée1 = touche enfoncée

8.2 Messages CAN pour le bouton rotatif

Identifiant CAN : 0x10FF6487(par défaut)

J1939 PGN : 0xFF64

J1939 Priority : 0x4

Message CAN (J1939) Description	Valeur
KeyPad_J1939_I Drive_EncVal adresse d'octet : Octet 3	Nombre de clics sur le bouton depuis la dernière requête	0...2424 = un tour complet
KeyPad_J1939_I Drive_EncDir adresse d'octet : Octet 3, bit 5	Sens de rotation 0 = en sens horaire	1 = en sens anti-horaire
KeyPad_J1939_I Drive_Enter adresse d'octet : Octet 3, bit 6	Bouton rotatif enfoncé 0 = bouton rotatif non enfoncé1 = bouton rotatif enfoncé
KeyPad_J1939_I Drive_Left adresse d'octet : Octet 4, bit 0	Bouton rotatif basculé vers la gauche	0 = bouton rotatif non basculé1 = bouton rotatif basculé
KeyPad_J1939_I Drive_Right adresse d'octet : Octet 4, bit 2	Bouton rotatif basculé vers la droite	0 = bouton rotatif non basculé1 = bouton rotatif basculé
KeyPad_J1939_I Drive_Up adresse d'octet : Octet 4, bit 4	Bouton rotatif basculé vers le haut	0 = bouton rotatif non basculé1 = bouton rotatif basculé
KeyPad_J1939_I Drive_Down adresse d'octet : Octet 4, bit 6	Bouton rotatif basculé vers le bas	0 = bouton rotatif non basculé1 = bouton rotatif basculé

8.3 Messages CAN pour l'éclairage

Tous les messages CAN pour l'éclairage ont une longueur de données de 8 octets et une plage de valeurs de 0...255.

Message CAN (J1939) Octet	1	Octet 2	Octet 3	Octet 4	Octet 5	Octet 6	Octet 7	Octet 8
LIGHT_J1939_BUTTON1_2_INTENSITYCAN-ID : 0x18FF7587(par défaut)J1939 PGN : 0xFF75J1939 Priority : 0x06	Touche 1 Touche			2
	R V B	R V B F	F FF
LIGHT_J1939_BUTTON3_4_INTENSITYCAN-ID : 0x18FF7687(par défaut)J1939 PGN : 0xFF76J1939 Priority : 0x06	Touche 3 Touche			4
	R V B	R V B F	F FF
LIGHT_J1939_BUTTON5_6_INTENSITYCAN ID: 0x18FF7787(par défaut)J1939 PGN: 0xFF77J1939 Priority: 0x06	Touche 5 Touche 6
	R V B	R V B F	F FF
LIGHT_J1939_CORONA1_2_INTENSITY(seulement CR1301)CAN ID: 0x18FF7887(par défaut)J1939 PGN: 0xFF78J1939 Priority: 0x06	Segment LED 1 Segment LED 2
	R V B	R V B F	F FF
LIGHT_J1939_CORONA3_4_INTENSITY(seulement CR1301)CAN ID: 0x18FF7987(par défaut)J1939 PGN: 0xFF79J1939 Priority: 0x06	Segment LED 3 Segment LED 4
	R V B	R V B F	F FF

Exemple : Contrôle orange de la touche 1 et de la touche 2

Message CAN (J1939) Octet	1	Octet 2	Octet 3	Octet 4	Octet 5	Octet 6	Octet 7	Octet 8
Exemple ID message CAN : 16x18FF7587	Touche 1 Touche 2
	R V B R V B F F F F
ifm orange (255 R, 110 G, 0 B)	255	110	0	255	110	0	255	255

9 Maintenance, réparation et élimination

L'appareil ne nécessite aucune maintenance.

▶ Ne pas ouvrir l'appareil. Aucune opération de maintenance ne peut être effectuée par l'utilisateur. L'appareil ne doit être réparé que par le fabricant.
▶ Le nettoyage de l'appareil se fait au moyen d'un chiffon sec.
▶ Respecter la réglementation nationale en vigueur pour la destruction écologique de l'appareil.

10 Homologations/normes

Les normes d'essai, les règlements, la déclaration de conformité de l'UE et les homologations sont disponibles sur: www.ifm.com
