Notice Facile TS522A - Contrôleur de température IFM - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil TS522A IFM au format PDF.
| Caractéristiques | Détails |
|---|---|
| Type de produit | Contrôleur de température |
| Plage de mesure | 0 à 100 °C |
| Précision | ±0,5 °C |
| Alimentation | 24 V DC |
| Sortie | 0-10 V ou 4-20 mA |
| Dimensions | 100 x 50 x 30 mm |
| Installation | Montage sur rail DIN |
| Utilisation | Contrôle de la température dans les systèmes de chauffage, ventilation et climatisation |
| Maintenance | Vérification régulière des connexions et de l'étalonnage |
| Sécurité | Conforme aux normes CE, protection contre les surcharges |
| Informations supplémentaires | Garantie de 2 ans, support technique disponible |
FOIRE AUX QUESTIONS - TS522A IFM
Comment régler la température sur le contrôleur IFM TS522A ?
Pour régler la température, appuyez sur le bouton 'Set' et utilisez les flèches haut/bas pour ajuster la température souhaitée. Appuyez à nouveau sur 'Set' pour valider.
Que faire si le contrôleur ne s'allume pas ?
Vérifiez que l'appareil est correctement alimenté et que le câble d'alimentation est en bon état. Assurez-vous également que le disjoncteur n'est pas déclenché.
Comment calibrer le contrôleur IFM TS522A ?
Pour calibrer, accédez au menu de configuration en maintenant enfoncé le bouton 'Set' pendant 5 secondes. Suivez les instructions à l'écran pour ajuster les valeurs.
Pourquoi l'affichage de température est-il erroné ?
Un affichage erroné peut être dû à un capteur défectueux ou mal connecté. Vérifiez les connexions et remplacez le capteur si nécessaire.
Comment réinitialiser le contrôleur aux paramètres d'usine ?
Pour réinitialiser, accédez au menu de configuration, puis sélectionnez l'option 'Réinitialiser' et confirmez. Cela restaurera tous les paramètres d'usine.
Le contrôleur émet un bip, que signifie-t-il ?
Un bip peut indiquer plusieurs choses, comme un dépassement de la température limite ou un défaut de capteur. Consultez le manuel pour plus de détails sur les codes d'erreur.
Quel type de capteur est compatible avec le IFM TS522A ?
Le contrôleur IFM TS522A est compatible avec les capteurs de température de type PT100 et PT1000. Vérifiez les spécifications de votre capteur avant de l'installer.
Comment changer le capteur de température ?
Pour changer le capteur, éteignez d'abord l'appareil. Ensuite, déconnectez l'ancien capteur et connectez le nouveau en vous assurant que les connexions sont sécurisées.
Le contrôleur ne répond pas aux réglages, que faire ?
Si le contrôleur ne répond pas, essayez de le redémarrer. Si le problème persiste, vérifiez les connexions internes et consultez le service après-vente.
Téléchargez la notice de votre Contrôleur de température au format PDF gratuitement ! Retrouvez votre notice TS522A - IFM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TS522A de la marque IFM.
MODE D'EMPLOI TS522A IFM

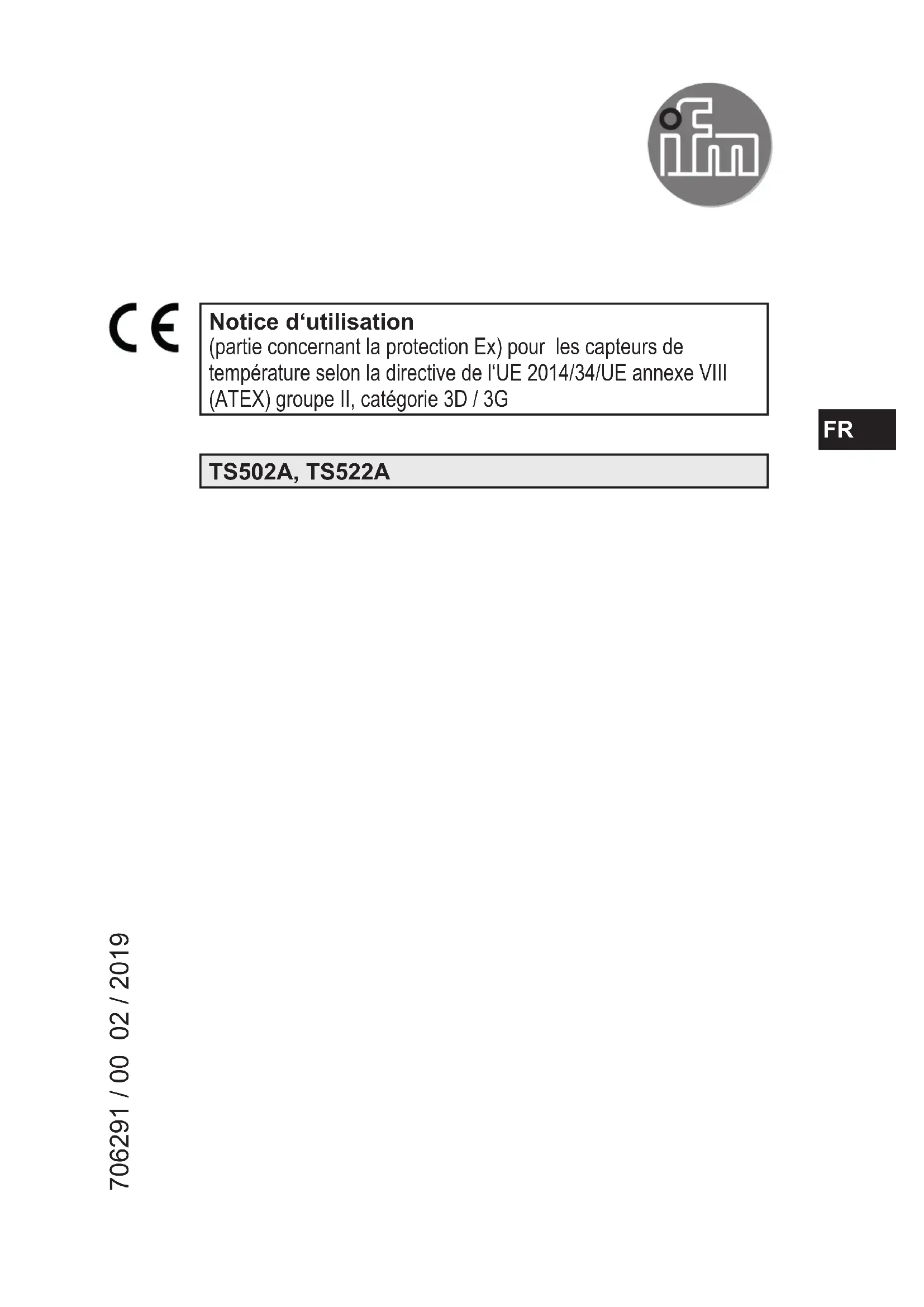

Notice d‘utilisation (partie concernant la protection Ex) pour les capteurs de température selon la directive de l‘UE 2014/34/UE annexe VIII (ATEX) groupe II, catégorie 3D / 3G TS502A, TS522A 706291 / 00 02 / 2019 FR2 Instructions pour l'emploi sûr dans les zones à risque d'explosion Fonctionnement et caractéristiques Ce capteur est utilisé pour la mesure de température et prévu pour des installations indus- trielles. Les données techniques sur l’étiquette sont à respecter absolument. La documentation est à observer. Pour des applications dans lesquelles la défaillance du capteur pourrait mener à un risque pour des personnes, des mesures de sécurité correspondantes sont à prévoir.
- Emploi dans les zones à risque d'explosion selon la classification II 3D (groupe II, catégorie 3D, appareils pour l'atmosphère poussiéreuse).
- Les exigences des normes EN 60079-0 et EN 60079-31 sont respectées.
- Marquage II 3D Ex tc IIIC T135°C Dc X IP67
- Emploi dans les zones à risque d'explosion selon la classification II 3G (groupe II, catégorie 3G, appareils pour l'atmosphère gazeuse).
- Les exigences des normes EN 60079-0 et EN 60079-15 sont respectées.
- Marquage II 3G Ex nA IIC T4 Gc X
- Température ambiante admissible de l'application (pour l'utilisation correcte) : -20 °C...+115 °C Montage / Mise en service Les appareils / capteurs ne doivent être montés, raccordés et mis en service que par du personnel compétent. Le personnel doit connaître les classes de protection, les règlements et dispositions concernant les appareils en zones à risque d'explosion. Vérifier si la classification (voir " Marquage " ci-dessus et le marquage sur l'appareil) est appropriée pour l'application. Il ne doit pas y avoir d’atmosphère explosible dans des opérations comme par exemple le transport, le stockage, le montage, le raccordement électrique, la mise en service, l’entretien et la réparation. Remarques sur l'installation / Montage Les capteurs de température doivent être reliés à l’application de mesure de façon étanche, fixe et sûre selon l’état actuel de la technologie.
- Respecter les règlements et dispositions nationaux ainsi que les règlements d'installations en vigueur.
- Le capteur doit être relié constamment, par un conducteur électrique, au boîtier électro- nique et de façon fixe et sûre.3
- Le câble doit être protégé efficacement contre les endommagements. L'abrasion ou des objets à arêtes vives pourraient endommager le capteur. Ceci peut entraîner la défaillance de l'appareil ou rendre impossible un mode opératoire conforme à ATEX.
- Le câble est prévu pour pose fixe. Rayon de courbure minimum : 15 x diamètre du câble.
- Le câble ne doit pas être courbé ou plié à la sortie du boîtier métallique du capteur.
- La mise à terre de la tête du capteur métallique se fait par le châssis métallique de la machine auquel le capteur est connecté.
- Le capteur doit être installé de manière qu'aucune force en rotation ne puisse s'appliquer sur le câble ou le capteur.
- Le câble de raccordement du capteur ne doit être raccordé qu'aux alimentations pour capteurs de résistance passifs prévues et admises pour l'opération de l'installation selon DIN EN 60751.
- Les valeurs caractéristiques de l'appareil ne doivent pas être dépassées. Tension d'alimentation max. : 6 V Courant de fonctionnement max. : 10 mA Puissance max. : 20 mW.
- Schéma de branchement :
Couleurs des fils conducteurs : WH = blanc RD = rouge
- Eviter les charges statiques sur des appareils et des câbles.
- Pour éviter des charges électrostatiques ne nettoyer le capteur qu'avec un torchon humide.
- Ne pas installer le capteur dans le flux de poussières.
- Eviter les dépôts de poussière sur les capteurs.
- En tout cas, l'utilisateur doit vérifier si les accessoires de montage fournis sont appropriés pour l'application correspondante en ce qui concerne les exigences selon ATEX. Les accessoires de montage fournis ne sont pas à considérer comme recommandation du fabricant pour le montage conforme à ATEX.
- Les parties métalliques (boîtier et accessoires de fixation) doivent être raccordées à un équipotentiel.
- Remarque sur l'installation dans l'atmosphère poussiéreuse selon la classification II 3D : Le bout du câble doit être protégé contre la pénétration de poussières ou se trouver hors de la zone à risque d'explosion. FR4 Conditions spécifiques pour un fonctionnement sûr
- Le câble ne doit pas être soumis à une charge de traction de plus de 50 newtons.
- Entre le câble et le boîtier métallique du capteur, aucune charge de traction de plus de 50 newtons ne doit être appliquée.
- Les appareils ou les capteurs, sans mise à la terre directe, doivent être installés dans un système métallique relié, constamment, à la terre par un conducteur électrique, pour une mise indirecte à la terre. Maintenance / Réparation Le produit ne doit pas être modifié, aucune réparation n'est possible. En cas de défaut contacter le fabricant. Si besoin, le fabricant peut vous fournir sur demande les fiches techniques et la déclaration de conformité CE.5
