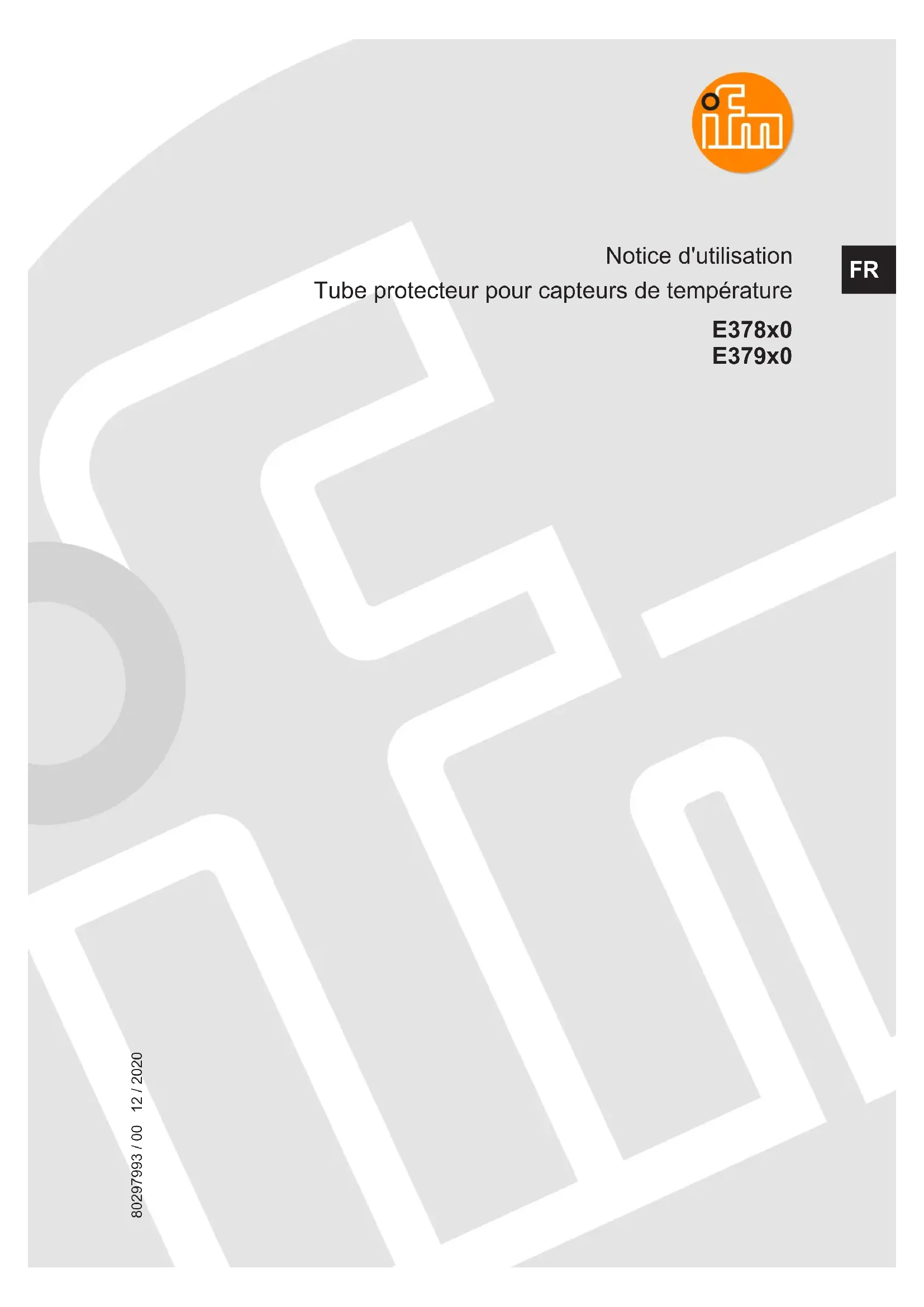

Notice d'utilisation Tube protecteur pour capteurs de température E378x0 E379x0 80297993 / 0012 / 2020 FRE378x0 E379x0 Tube protecteur pour capteurs de température

• Contenu 1 Remarques préliminaires p. 3
• 1.1 Symboles utilisés p. 3
• 1.2 Avertissements utilisés p. 3
• 2 Consignes de sécurité p. 4
• 3 Usage prévu p. 5
• 4 Montage p. 6
• 4.1 Pour applications aseptiques selon 3A p. 6
• 4.2 Pour applications aseptiques selon EHEDG Tube protecteur pour capteurs de température E378x0 E379x0 p. 6

1 Remarques préliminaires Notice d’utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l’appareil / l’emballage ou sur www.ifm.com. 1.1 Symboles utilisés Condition préalable Action à effectuer Réaction, résultat [...] Désignation d'une touche, d'un bouton ou d'un affichage Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations Information Remarque supplémentaire 1.2 Avertissements utilisés ATTENTION Avertissement de dommages corporels w Danger de blessures légères, réversibles. FRE378x0 E379x0 Tube protecteur pour capteurs de température

2 Consignes de sécurité

• L’appareil décrit ici est un composant à intégrer dans un système. – L’installateur du système est responsable de la sécurité du système. – L’installateur du système est tenu d’effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l’opérateur et à l’utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l’opérateur et à l’utilisateur et, le cas échéant, à tout personnel de service autorisé par l’installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d’utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d’utilisation.

• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (Ò Usage prévu).

• Utiliser le produit uniquement pour les fluides admissibles.

• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.

• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.

• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.

• Assurer une protection efficace des appareils et des câbles contre l'endommagement.Tube protecteur pour capteurs de température E378x0 E379x0

3 Usage prévu Le tube protecteur protège les capteurs de température contre les influences nuisibles comme par ex. des fluides agressifs, des hautes pressions et des vitesses de débit élevées. Le tube protecteur permet le remplacement du capteur pendant le fonctionnement. FRE378x0 E379x0 Tube protecteur pour capteurs de température

4 Montage ATTENTION Pendant le montage ou en cas de défaut, une haute pression ou des fluides chauds peuvent s’échapper de l'installation. w Risque de blessure dû à la pression ou aux brûlures. u S'assurer que le circuit n’est pas sous pression avant d'effectuer des travaux de montage. u S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s’écouler à l’endroit du montage. u Insérer l'appareil dans le raccord process. u Fixer l’appareil à l’aide d’un serrage (Clamp). 4.1 Pour applications aseptiques selon 3A u S'assurer d'une intégration du tube protecteur dans l'installation selon 3A. u Utiliser uniquement des raccords process avec homologation 3A et marqués avec le symbole 3A (Ò Accessoires sur www.ifm.com). u Observer les réglementations pour le nettoyage et la maintenance en cas d'utilisation selon 3A. u L'utilisation n'est pas possible dans des installations qui doivent satisfaire aux critères du point E1.2 / 63-03 de la norme 3A, 63-03.

Fig.1: Position de montage si utilisé selon 3A u Observer le positionnement du tube protecteur / de l’appareil afin d’assurer l'écoulement du fluide de l’adaptateur de montage. Ne pas installer l’appareil en position 4 ou 5. 4.2 Pour applications aseptiques selon EHEDG Si le tube protecteur est correctement installé, il est approprié pour le NEP (nettoyage en place). u Prendre en compte les limites d'utilisation (résistance à la température et résistance de la matière) selon la fiche technique. u S'assurer d'une intégration de l'appareil dans l'installation selon EHEDG. u Utiliser une installation auto-vidant.Tube protecteur pour capteurs de température E378x0 E379x0

u Utiliser uniquement des adaptateurs process homologués EHEDG ayant des joints d'étanchéité spéciaux exigés par la norme EHEDG. u En cas de composants présents dans la cuve, ils doivent permettre l'accès d'un jet de nettoyage direct. S'assurer que toutes les zones en contact avec la matière soient bien nettoyées. u Pour éviter des zones mortes respecter les dimensions selon la figure suivante : L<(D-d).

Fig.2: Dimensions de montage si utilisé selon EHEDG 1: Tube protecteur 2: Joint d'étanchéité selon la prise de position EHEDG 3: Raccord process
