Type de produit	Set de transmission 2 conducteurs pour signaux audio
Marque	Monacor
Modèle	VB202A
Plage de transmission	20 Hz – 20 kHz
Câble de transmission	Torsadé par paire, ex. CAT 5, 0,25 mm² (AWG 24)
Longueur de câble max.	1000 m
Branchement audio	RCA (entrée/sortie)
Branchement câble transmission	Bornes à vis
Alimentation	Aucune (passif)
Utilisation	Intérieur uniquement
Température ambiante	0–40 °C
Nettoyage	Tissu sec et doux, pas de produits chimiques ni eau
Protection	Contre éclaboussures et humidité élevée
Conformité	Directives UE, marquage €€
Garantie	Caduque si usage non conforme ou branchement incorrect
Fonction principale	Transmission passive de signaux audio via paires torsadées ou câble réseau CAT5

FOIRE AUX QUESTIONS - VB202A Monacor

Quel type de câble utiliser pour la transmission ?

Utilisez un câble torsadé par paire, par exemple du câble réseau CAT 5 d'une section de 0,25 mm² (AWG 24).

Quelle est la longueur maximale du câble de transmission ?

La longueur maximale autorisée est de 1000 mètres.

Le set nécessite-t-il une alimentation électrique ?

Non, le set VB202A est passif et ne nécessite aucune alimentation.

Puis-je utiliser ce set en extérieur ?

Non, il est conçu uniquement pour une utilisation en intérieur. Protégez-le des éclaboussures, des projections d'eau et d'une humidité élevée.

Comment nettoyer le set de transmission ?

Utilisez un tissu sec et doux. N'utilisez jamais de produits chimiques ou d'eau.

Quels types de connecteurs audio sont utilisés ?

Les connexions audio se font via des prises RCA (entrée et sortie).

Que faire en cas de dysfonctionnement ?

Vérifiez les branchements et la conformité du câble. Si le problème persiste, contactez un installateur qualifié. Toute modification non autorisée annule la garantie.

Puis-je brancher directement un microphone ou une enceinte ?

Ce set transmet des signaux audio ligne (niveau RCA). Il n'est pas adapté pour les microphones ou enceintes sans adaptateur approprié.

La garantie est-elle valable en cas de réparation par un tiers ?

La garantie est caducque si l'appareil est utilisé dans un but autre que celui prévu ou s'il n'est pas correctement branché. Les réparations non autorisées peuvent également annuler la garantie.

Puis-je utiliser des câbles réseau CAT5 pour la transmission ?

Oui, les câbles CAT 5 torsadés par paire conviennent parfaitement, à condition de respecter la section minimale de 0,25 mm² (AWG 24) et la longueur maximale de 1000 m.

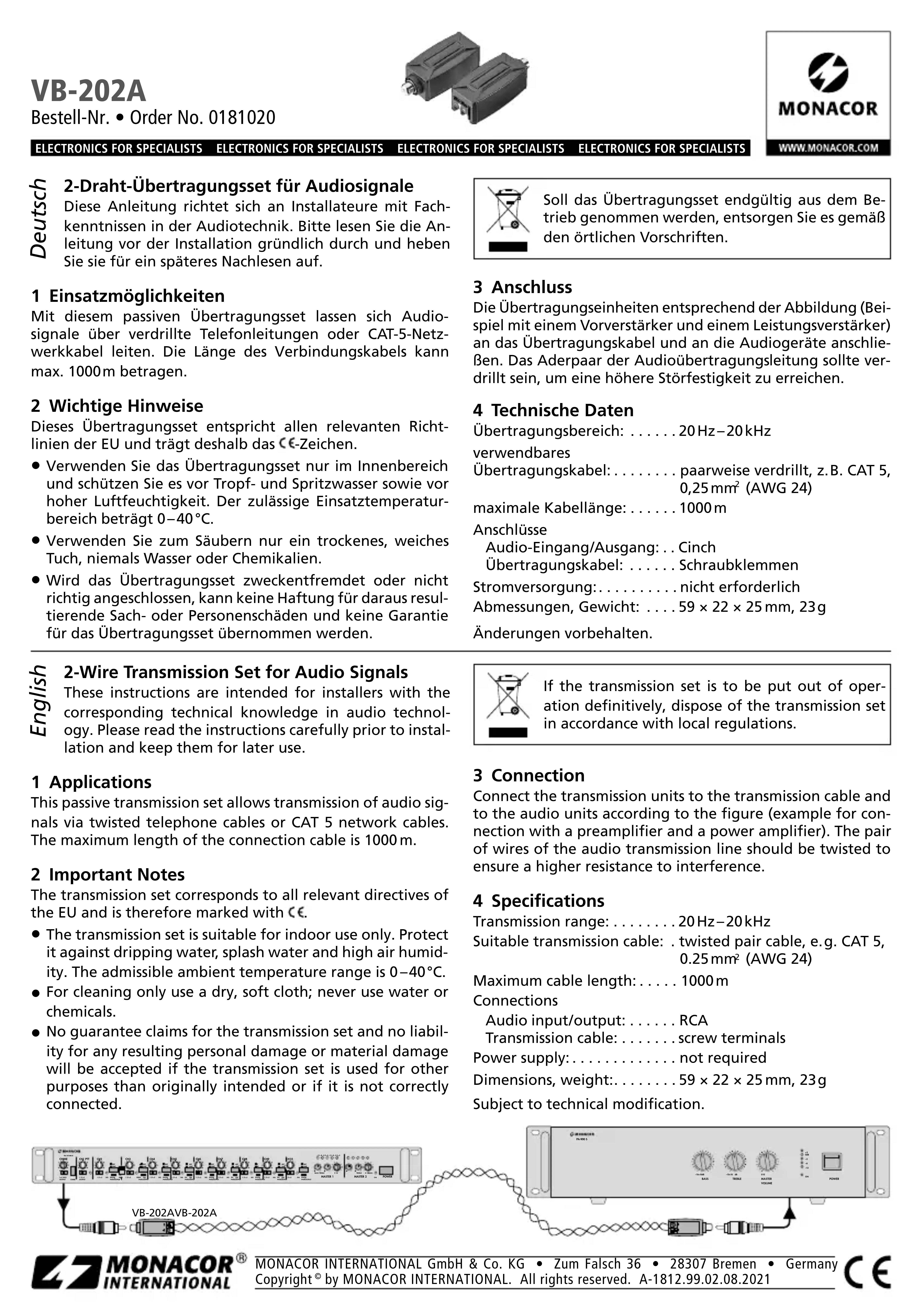

MODE D'EMPLOI VB202A Monacor

Set de transmission 2 conducteurs pour signaux audio

Cette notice s'adresse aux installateurs avec des connaissances techniques en audio. Veuillez lire la présente notice avec attention avant l'installation et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Possibilités d'utilisation

Avec ce set de transmission passif, les signaux audio peuvent être transmis via des câbles téléphone torsadés ou des câbles réseau CAT 5. La longueur maximale du câble de connexion est de 1000 m.

2 Conseils importants

Le set de transmission répond à toutes les directives nécessaires de l'Union européenne et porte donc le symbole €€.

• Le set de transmission n'est conçu que pour une utilisation en intérieur. Protégez-le des éclaboussures, de tout type de projections d'eau et d'une humidité d'air élevée. La plage de température ambiante admissible est de 0–40°C.
• Pour le nettoyage, utilisez uniquement un tissu sec et doux, en aucun cas de produits chimiques ou d'eau.
• Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si le set de transmission est utilisé dans un but autre que celui pour lequel il a été conçu ou si il n'est pas correctement branché ; en outre, la garantie deviendrait caduque.

Lorsque le set de transmission est définitivement retiré du service, éliminez-le conformément aux directives locales.

3 Branchement

Reliez les unités de transmission en fonction du schéma (exemple avec un préamplificateur et un amplificateur de puissance) au câble de transmission et aux appareils audio. La paire de conducteurs de la ligne de transmission audio devrait être torsadée pour atteindre une meilleure résistance aux interférences.

4 Caractéristiques techniques

Plage de transmission : ..... 20 Hz–20 kHz

Câble transmission utilisable : torsadé par paire, p. ex. CAT 5, 0,25 mm² (AWG 24)

Longueur de câble max.: ... 1000 m

Branchements

Entrée/sortie audio : ..... RCA

Câble de transmission : . . . bornes à vis

Alimentation : ....pas nécessaire

Tout droit de modification réservé.
