Type de produit	Friteuse professionnelle
Usage	Collectivité (restauration, cantines)
Matériau	Acier inoxydable
Thermostat de travail	Réglable (0–190 °C)
Thermostat de sécurité	Déclenchement à 230 °C
Interrupteur	Marche/Arrêt lumineux (0/1)
Témoin lumineux	Allumé lorsque la température programmée est atteinte
Signal de température	Voyant de chauffe intégré
Évacuation d'huile	Cuve amovible ou robinet de vidange
Tête amovible	Avec micro-interrupteur de sécurité
Puissance électrique	8 kW (selon modèle)
Tension d'alimentation	230 V / 400 V (selon configuration)
Protection électrique	Mise à la terre obligatoire, liaison équipotentielle
Installation	Sous hotte aspirante conforme (UNI-GIG 7120/8723)
Nettoyage	Cuve et résistances : eau chaude + détergent (appareil débranché et froid)
Tête de commandes	Nettoyer avec un chiffon humide (ne pas immerger)
Consignes de sécurité	Débrancher avant toute opération ; ne pas utiliser si endommagé
Pièces détachées	Utiliser exclusivement des pièces de rechange originales
Réparabilité	Intervention par un technicien spécialisé recommandée

FOIRE AUX QUESTIONS - 508212 CaterChef

Comment installer la friteuse CaterChef 508212 ?

Placez l'appareil sous une hotte aspirante conforme (normes UNI-GIG 7120/8723). Branchez sur une prise de terre et effectuez la liaison équipotentielle. L'installation doit être réalisée par du personnel spécialisé.

Quelle quantité d'huile mettre dans la cuve ?

Versez l'huile jusqu'au trait imprimé sur le côté de la cuve. Ne dépassez pas ce niveau pour éviter les débordements.

Comment allumer et régler la température ?

Branchez l'appareil, placez l'interrupteur sur I, puis tournez le thermostat sur la température souhaitée (0–190 °C). Le voyant s'éteint quand la température est atteinte.

Que faire si la friteuse ne chauffe pas ?

Vérifiez que la fiche est bien enfoncée, que l'interrupteur est en position I, que la tête est correctement enclenchée (le doigt appuie sur le micro-interrupteur) et que le thermostat de sécurité (bouton rouge) n'est pas abaissé.

Comment nettoyer la friteuse CaterChef 508212 ?

Débranchez l'appareil et attendez qu'il refroidisse. Videz l'huile, retirez la cuve et nettoyez-la à l'eau chaude avec un détergent. Nettoyez les résistances délicatement, sans toucher le bulbe capillaire. La tête de commandes s'essuie avec un chiffon humide, ne l'immergez jamais.

Quand faut-il changer l'huile de la friteuse ?

Filtrez l'huile froide après quelques cuissons. Remplacez-la si elle est foncée, malodorante ou si elle fume excessivement.

Le thermostat de sécurité se déclenche souvent, que faire ?

Cela indique un défaut du thermostat de travail. Contactez un technicien spécialisé pour le faire vérifier. N'utilisez pas l'appareil si le problème persiste.

Puis utiliser de la graisse solide au lieu de l'huile ?

Oui, mais faites-la fondre au préalable avant de la verser dans la cuve pour éviter les projections.

Comment frire des aliments surgelés ?

Remplissez le panier à 50% de sa capacité maximum et plongez-le lentement dans l'huile pour éviter les éclaboussures.

Quelles pièces de rechange sont disponibles ?

Utilisez exclusivement des pièces de rechange originales CaterChef (thermostats, résistances, interrupteurs, etc.). Demandez l'intervention d'un technicien agréé pour le remplacement.

MODE D'EMPLOI 508212 CaterChef

Lire attentivement les instructions contenues dans ce manuel. Conserver e manuel pour que les futurs utilisateurs puissent le consulter aisément. Avant de brancher l'appareil, contrôler que les données reportées sur la plaquette technique (figure 1) correspondent à celles du réseau de distribution électrique. Avant de commencer n'importe quelle opération, débrancher l'appareil du réseau électrique. L'installation doit être effectuée par du personnel spécialisé et conformément aux instructions du constructeur et aux normes en vigueur. L'appareil doit être placé sous une hotte aspirante conforme aux normes UNI-GIG 7120 et 8723. Cet appareil ne doit être utilisé que pour frire des aliments dans de l'huile. Le fabricant décline toute responsabilité en cas de:

• Dommages éventuels découlant du non-respect des instructions d'installation ou d'emploi ou bien d'une utilisation non-conforme de l'appareil.
• Inexactitudes éventuelles liées à des erreurs de transcription ou d'impression. Le fabricant se réserve le droit d'apporter à l'appareil toutes les modifications qu'il retiendra utiles, sans que les caractéristiques essentielles ne soient pour autant modifiées.

F

CE S/

INSTALLATION

1.1 La plaquette d'identification et de données techniques est placée au dos de l'appareil (fig.1)
1.2 Structure démontable en acier inox. Thermostat de travail, thermostat de sécurité, interrupteur 0/1 lumineux, témoin lumineux, signal de température, évacuation de l'huile avec cuve amovible ou à l'aide d'un robinet.
1.3 Retirer la pellicule de protection
1.4 NORMES DE SECURITE ELECTRIQUES

Respecter les normes fondamentales suivantes:

• Correspondance entre la tension du réseau et la tension indiquée sur la plaquette des données techniques.
• Branchement à une prise de terre A NORME.
• Branchement à un système équipotentiel.

Le branchement électrique doit être effectué impérativement par du personnel spécialisé et dans le respect des normes CEE. Le câble d'alimentation doit être placé de façon à ce qu'il n'atteigne à aucun endroit une température supérieure à 50° de plus que le température ambiance.

Avant d'effectuer les branchements, contrôler que la prise o u que l'interrupteur utilisés pour le branchement soient facilement accessibles une fois l'a p pareil installé.

LE CONSTRUCTEUR DECLINE TOUTE RESPONSABILITÉ EN CAS DE NON-RESPECT DE-CES NORMES DE SECURITE.

MODE D'EMPLOI

2.1 L'appareil est destiné à un usage en collectivité et doit être utilisé par du personnel formé pour son utilisation.
2.2 Avant de mettre l'appareil en fonctionnement pour la première fois, nettoyer avec soin la cuve et l'égouttoir des éventuelles graisses industrielles.
2.3 Placer dans la bonne position la tête amovible (A figure 2) de l'appareil. Le pin doit être bien rentré dans la tête afin d'appuyer sur le micro-interrupteur de fonctionnement placé à l'intérieur. (C figure 2).
2.4 Verser de l'huile dans la cuve jusqu'au niveau indiqué par la ligne imprime sur le côté de la cuve.
2.5 En cas d'utilisation de graisse, la liquéfier avant de la verser dans la cuve.

3.1 Introduire la prise de l'appareil dans la prise de courant.

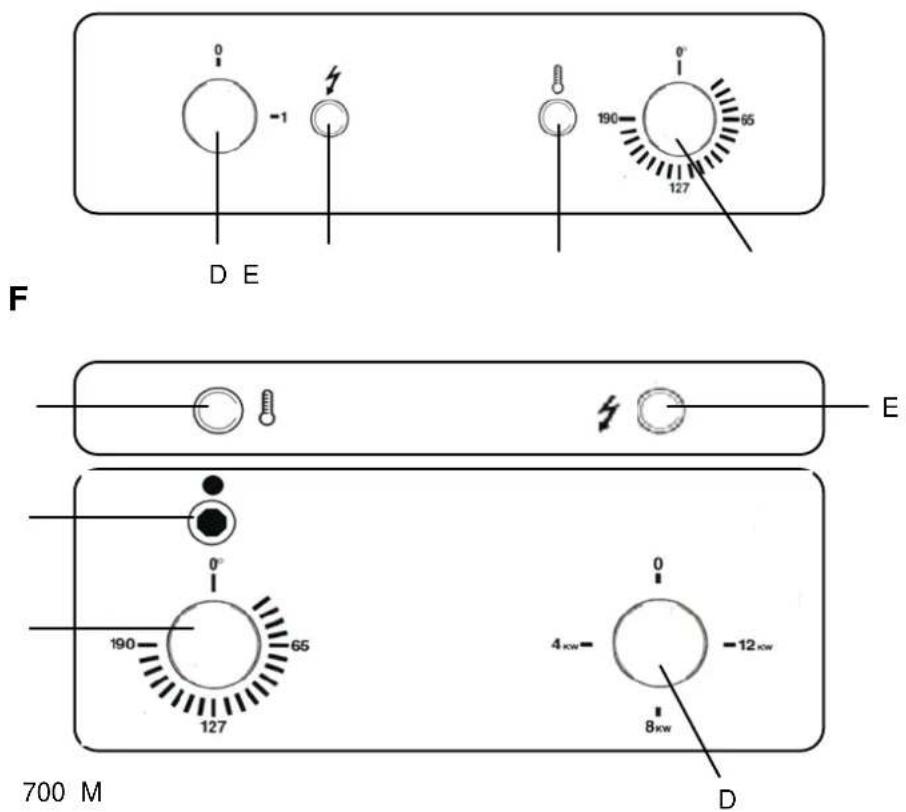

3.2 Placer l'interrupteur en position 1 (D figure 3); Si tout est correct, il s'allumera.

3.3 Faire pivoter le thermostat (E figure 3) jusqu'à le placer sur la température souhaitée. Le témoin lumineux s'allumera (F figure 3) et ne s'éteindra qu'une fois atteinte la température programmée.

3.4 Ace point, la machine est prête à l'emploi.

3.5 Le produit à frire doit être bien sec au moment de son introduction dans l'huile.

3.6 En cas d'utilisation d'un produit surgelé, ne remplir l'égouttoir qu'à 50% de sa capacité et le tremper lentement dans l'huile.

EXTINCTION

4.1 Placer le thermostat (E figure 3) en position "O"

4.2 Mettre l'interrupteur (D figure 3) en position "O" et contrôler que tous les voyants soient éteints.

4.3 ATTENTION: si la prise reste branchée, l'appareil reste sous tension.

0 -1 0° 190 65 127 D E F E 0° 190 65 127 4 kw -12 kw 8 kw D 700 M

ENTRETIEN

5.1 Après la cuisson, retirer les résidus flottant dans l'huile.

5.2 Après un certain nombre de cuissons, filtrer l'huile à froid et lave r la cuve à l'eau chaude avec un détergent. Laver de la même façon les résistances en faisant attention aux bulbes capillaires du thermo stat.

5.3 La tête comprenant les commandes doit être nettoyée à l'aide d'un chiffon humide. NE JAMAIS LAVER DIRECTEMENT A L'EAU ou SOUS PRESSION ou A L'AIDE DE SUBSTANCES CORROSIVES.

5.4 IMPORTANT: avant d'effectuer n'importe quelle opération de nettoyage, débrancher l'appareil et attendre que l'huile et que les résistances soient froides.

PROBLEMES DE FONCTIONNEMEN

6.1 Vérifier que les conditions suivantes soient remplies:

• Qu'il y ait de la tension dans le réseau;
- Que Je pin (B figure 2) soit bien rentré dans la tête comme expliqué au point 2.3;
- Que le thermostat de sécurité (G figure 4) soit dans la bonne position (pin rouge pas abaissé). Le thermostat de sécurité intervient quand la température de l'huile dépasse 230°C suite à un mauvais fonctionnement du thermostat de travail (E figure 3);

6.2 Si le thermostat de sécurité intervient plusieurs fois, demander l'intervention d'un technicien spécialisé.

6.3 En cas de remplacement de pièces détaché es, demander que soient toujours utilisées des pièces de rechange originales.
