Marque	SLV
Modèle	470540
Catégorie	Alimentation électrique pour LED
Type	Driveur DEL avec tension de sortie constante et entrée de commande 1-10V
Tension nominale	220-240V, 50-60Hz
Tension de sortie	24VDC SELV
Courant de sortie max. par canal	1,4 A
Puissance par canal (surcharge partielle)	0 - 33 W
Nombre de canaux	3
Classe de protection	I
Entrées de commande	1-10V (3 canaux)
Protection contre marche à vide	Garantie
Protection contre surcharge et courts-circuits	Coupure électronique avec réenclenchement automatique
Protection contre surtempérature	Arrêt automatique par thermostat intégré
Température ambiante (ta)	-20°C à +50°C
Température du point de mesure (Tc)	70°C
Conformité EMV	EN 61547, EN 55015, EN 61000-3-2, EN 61000-3-3
Normes de sécurité	EN 61347-1, EN 61347-2-13, EN 62384
Section câble primaire	Min. H03VV-F 3x0,75 mm²
Section câble secondaire	Min. H03VV-F 4x0,5 mm²
Section câble de commande	Min. H03VV-F 4x0,5 mm²
Diamètre conducteur admissible	0,5 - 1,5 mm² (AWG 20-16)
Longueur de dénudage	9 mm
Installation	Réservée à un électricien qualifié, mise hors tension obligatoire
Entretien	Aucune pièce nécessitant entretien, ne pas ouvrir

FOIRE AUX QUESTIONS - 470540 SLV

Quelle est la tension de sortie du modèle 470540 ?

La tension de sortie est de 24VDC SELV (Très Basse Tension de Sécurité).

Comment brancher les LED sur l'alimentation ?

Respecter la polarité + et - sur les bornes correspondantes. Prévoir un câble secondaire de section minimale H03VV-F 4x0,5 mm² avec décharge de traction.

Que faire en cas de court-circuit ?

L'alimentation se coupe automatiquement et se réenclenche une fois le défaut éliminé. Il n'y a pas de fusible classique. Toujours couper le réseau avant intervention.

Peut-on utiliser cette alimentation avec des LED 12V ?

Non, ce modèle délivre une tension constante de 24VDC. Pour du 12V, utilisez le modèle 470539.

Comment fonctionne la commande 1-10V ?

Une commande externe 1-10V peut être connectée aux entrées de commande pour piloter les 3 canaux en PWM (modulation de largeur d'impulsion).

Quelle est la température maximale ambiante autorisée ?

La température ambiante ta doit être comprise entre -20°C et +50°C. La température du point de mesure Tc (sur le boîtier) ne doit pas dépasser 70°C.

Comment assurer une bonne dissipation thermique ?

Lors de l'encastrement, prévoir une évacuation de la chaleur par des mesures appropriées. Ne pas dépasser la température Tc indiquée.

Quels câbles utiliser pour le raccordement secteur ?

Câble primaire minimal H03VV-F 3x0,75 mm² avec décharge de traction. Diamètre conducteur admissible : 0,5 à 1,5 mm² (AWG 20-16).

L'alimentation est-elle protégée contre les surtensions ?

Oui, elle résiste aux surtensions selon les normes EN 61547, mais pour des surtensions plus élevées (ex. allumage de lampes fluorescentes), les circuits doivent être séparés.

Que faire si l'alimentation s'arrête en fonctionnement ?

Vérifier la température ambiante et la dissipation : un thermostat intégré coupe l'alimentation en cas de surchauffe. Après refroidissement, elle se réenclenche automatiquement.

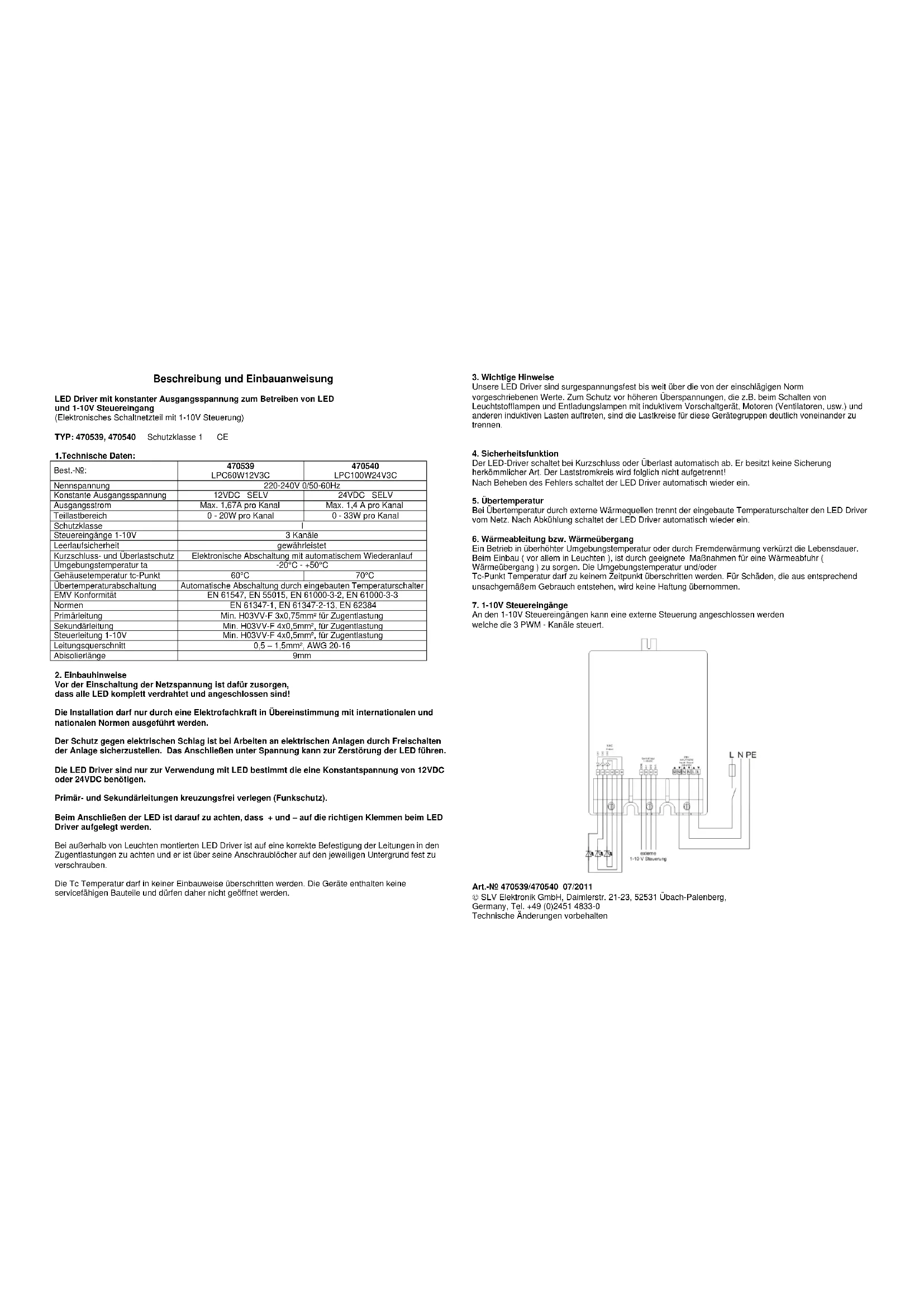

MODE D'EMPLOI 470540 SLV

Description et instructions de montage

Driveur DEL avec une tension de sortie constante pour faire fonctionner le DEL Et entrée de commande de 1-10V

(Alimentation a découpage électronique avec pilotage de 1-10v)

TYPE: 470539, 470540 Classe de protection 1 CE

1. Caractéristiques techniques:

No. de commande:	470539LPC60W12V3C	470540LPC100W24V3C
Tension nominale	220-240V 50-60Hz
Tension de sortie constante	12VDC SELV	24VDC SELV
Courant de sortie	Max. 1,67A par canal	Max. 1,4A par canal
Etendue de surcharge partielle	0 - 20W par canal	0 - 33W par canal
Classe de protection	I
entrées de commande 1-10V	3 canaux
Protection contre une marche à vide	Garantiert
Protection contre la surcharge et les courts-circuits	Coupure électronique avec un recommencement automatique
Température ambiante ta	-20°C - +50°C
Température du Point de mesure Tc indiquée sur le boîtier	60°C	70°C
Arrêt en cas de surtempérature	Arrêt automatique par l'interrupteur de température intégré
Conformité avec les normes EMV	EN 61547, EN 55015, EN 61000-3-2, EN 61000-3-3
Normes	EN 61347-1, EN 61347-2-13, EN 62384
Câble primaire	Min. H03VV-F 3x0,75mm ^2 , pour décharge de traction
Ligne secondaire	Min. H03VV-F 4x0,5mm ^2 , pour décharge de traction
Câble de commande	Min. H03VV-F 4x0,5mm ^2 , pour décharge de traction
Diamètre de conducteur	0,5 – 1,5mm ^2 , AWG 20-16
Longueur de câbles isolées	9mm

2. Conseil pour l'encastrement important

!!Avant de l'enclenchement de la tension de réseau veiller à ce que les diodes soient entièrement précablées et branchées!!

L'installation ne peut être placée que par un électricien de métier, en conformité avec les normes internationales et nationales.

Lors de travaux aux installations électriques, la protection contre les décharges électriques doit être assurée en mettant l'installation hors tension. Une installation avec la tension, endommagerait le LED!

Le LED Driver ne peut être utilisé qu'avec des diodes qui nécessitent une tension constante de 12 VDC ou 24VDC.

Monter les circuits primaires et secondaires en évitant qu'ils ne se croissent (protection contre le parasitage).

Lors du branchement de la diode, veiller à ce que le + et le – soient fixés sur les bornes correspondantes du LED Driver.

Lorsque le LED Driver est fixé à l'extérieur du luminaire, veiller à ce que les lignes de rattachement et les lignes des lampes soient correctement fixés dans les colliers. Ce LED Driver doit être fermement maintenu sur son support par des vis placées dans les trous de vissage.

La température tc ne peut pas être dépassée. Les appareils ne contlennent pas de pièces nécessitant un entretien et, de ce fait, ne peuvent pas être ouverts.

3. Remarques importantes

Nos LED Driver résistent à la tension Surge au-delà des valeurs prescrites par la norme afférente. Pour assurer la protection contre les surtensions supérieures qui se forment, par ex. lors de l'allumage de lampes fluorescentes et de lampes à décharge à ballast à induction, de moteurs (ventilateurs, etc.) et autres charges inductives, les circuits de charge de ces groupes d'appareils doivent être clairement séparés les uns par rapport aux autres.

4. Fonction de sécurité

Le ballast se déclenche automatiquement en cas de court-circuit ou de surcharge. Il n'est pas équipé d'un fusible classique. De ce fait, le circuit de charge n'est pas défait!

Attention: Avant du travail sur l'installation d'illumination il faut couper la tension du réseau. Dès que la panne est réparée, le ballast se réenclenche automatiquement.

5. Température excessive

En cas de température excessive due à des sources de chaleur externes, le thermostat Intégré isole le LED Driver du réseau. Dès que le refroidissement est achevé, le ballast se réenclenche automatiquement.

6. Déviation de chaleur ou, le cas échéant, transmission de chaleur.

Toute utilisation en cas de température d'ambiance excessive, ou de réchauffement extérieur, réduit la durée de vie. Lors de l'encastrement (surtout dans des appliques lumineuses), veillier à assurer une évacuation de la chaleur (transmission de la chaleur) au moyen de mesures appropriées. La température ambiante et/ou la température point tc ne peuvent être dépassées en aucun cas. Nous n'assumons aucune responsabilité pour des dégâts survenus suite à une utilisation non conforme.

7. Entrées de commandes de 1-10V

Aux Entrées de commandes de 1-10v, une commande externe peut être connectée. Celle là peut alors servir à piloter les canaux 3PWM.

commande externe 1-10 V L N PE

No. de commande 470539/470540 07/2011

© SLV Elektronik GmbH, Daimlerstr. 21-23. 52531 Übach-Palenberg,

Germany, Tel. [phone]

Sous réserve de modifications techniques
