464107 - Contrôleur SLV - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Driver LED à courant constant
Marque	SLV
Modèle	464107
Tension nominale	100-240 V~ 50-60 Hz
Courant de sortie constant	350 mA
Tension secondaire	3-9 V CC (T.B.T.S.)
Plage de charge partielle	1-3 W
Sécurité à vide	Garantie
Température ambiante (ta)	-20 °C à +50 °C
Température du boîtier (tc)	70 °C max.
Classe de protection	II
Normes	EN 61347, EN 62384
Conformité CEM	EN 61547, EN 55015, EN 61000-3-2, EN 61000-3-3
Conducteur primaire	Min. H03VV-F 2x0,75 mm²
Raccord secondaire	Quick Connector
Diamètre de conducteur primaire	0,75 – 1,5 mm² (AWG 20-16)
Longueur de dénudage primaire	6 mm
Type d'installation	Par électricien qualifié
Protection contre les surtensions	Résiste aux chocs, séparation requise pour charges inductives
Fonctions de sécurité	Coupure automatique en cas de court-circuit ou surcharge, réenclenchement automatique
Protection thermique	Interruption en cas de température excessive, réenclenchement après refroidissement
Entretien	Aucune pièce nécessitant entretien, ne pas ouvrir
Dissipation thermique	Assurer une dissipation adéquate, ne pas dépasser tc
Compatibilité variateur	Non compatible avec gradateur à angle de phase ou train d'ondes

FOIRE AUX QUESTIONS - 464107 SLV

Quel type de LED puis-je utiliser avec ce driver ?

Ce driver est conçu pour des LED nécessitant un courant constant de 350 mA. Vérifiez que vos LED sont compatibles avec ce courant.

Comment brancher les LED sur le driver ?

Respectez la polarité : connectez le + et le - aux bornes correspondantes du driver. Utilisez le connecteur rapide (Quick Connector) pour le raccordement secondaire.

Puis-je utiliser ce driver avec un variateur ?

Non, ce driver ne peut pas être réglé via un gradateur à commande par angle de phase ou par train d'ondes.

Que faire en cas de court-circuit ou surcharge ?

Le driver se coupe automatiquement. Après réparation du défaut, il se réenclenche automatiquement. Attention : le circuit de charge n'est pas déconnecté (pas de fusible classique).

Comment installer le driver en toute sécurité ?

L'installation doit être réalisée par un électricien qualifié. Mettez l'installation hors tension avant toute intervention. Évitez de croiser les conducteurs primaire et secondaire pour limiter le parasitage.

Quelle est la température ambiante maximale ?

La température ambiante (ta) doit être comprise entre -20 °C et +50 °C. La température du boîtier (tc) ne doit pas dépasser 70 °C.

Puis-je ouvrir le driver pour le réparer ?

Non, l'appareil ne contient aucune pièce nécessitant un entretien et il n'est pas autorisé de l'ouvrir.

Comment dissiper la chaleur du driver ?

Assurez une dissipation thermique adéquate, notamment lors du montage dans un luminaire. Ne dépassez jamais la température tc. Une température excessive réduit la durée de vie.

Après avoir coupé l'alimentation, puis-je brancher des LED immédiatement ?

Non, la sortie secondaire reste sous tension pendant environ 10 minutes. Court-circuitez les contacts secondaires (sans LED) pour éliminer cette tension résiduelle avant de brancher les LED.

Quelles sont les dimensions et le poids du driver ?

Ces informations ne sont pas fournies dans la notice. Veuillez consulter la fiche technique du fabricant pour les dimensions et le poids exacts.

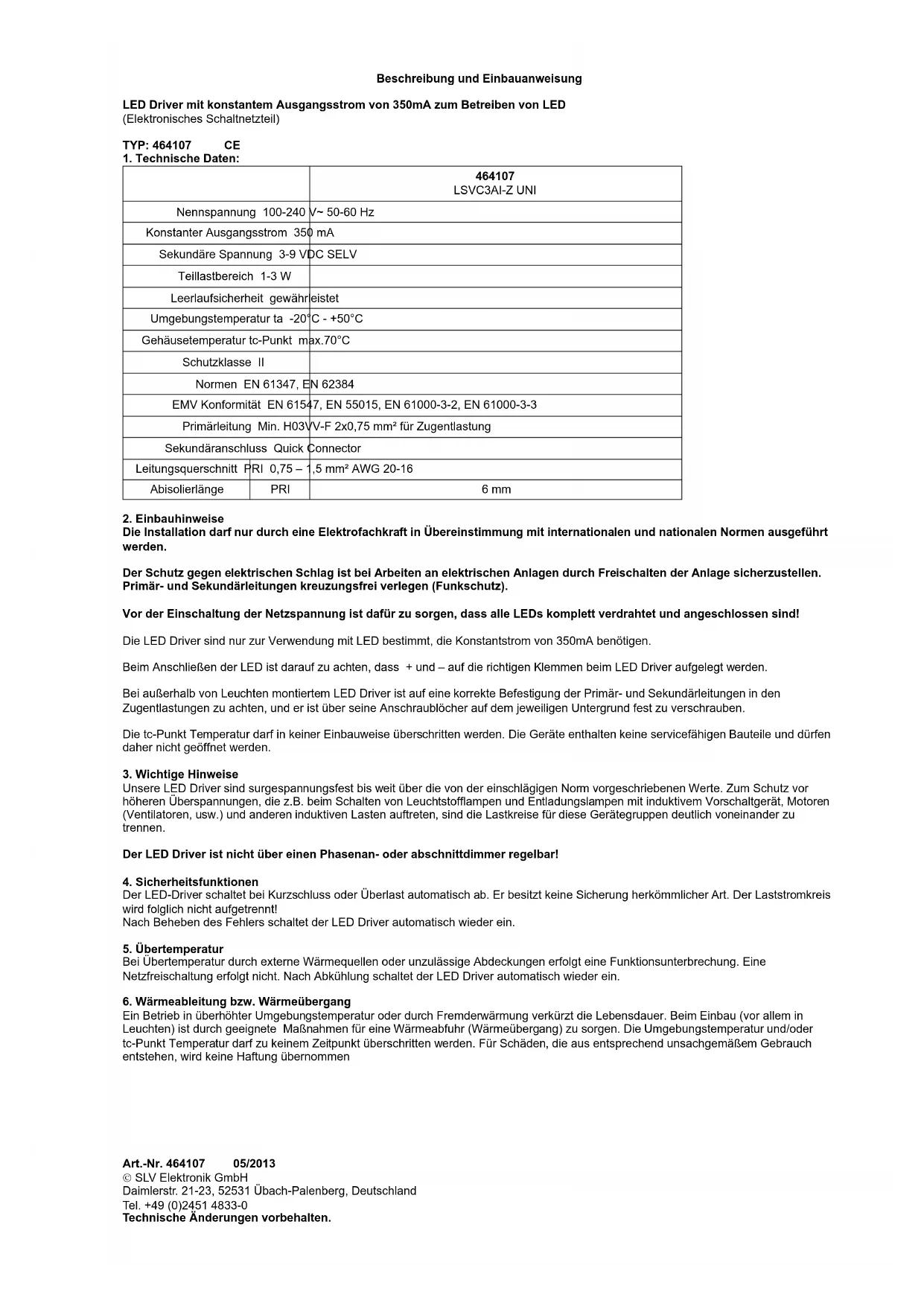

MODE D'EMPLOI 464107 SLV

Description et instructions de montage

LED driver à courant de sortie constant de 350 mA pour l'exploitation de diodes électroluminescentes (bloc d'alimentation électronique)

TYPE : 464107 CE

1. Caractéristiques techniques :

		464107LSVC3AI-Z UNI
Tension nominale		100-240 V~ 50-60 Hz
Courant de sortie constant		350 mA
Tension secondaire		3-9 V CC T.B.T.S.
Plage de charge partielle		1-3 W
Sécurité à vide		garantie
Température ambiante ta		-20 °C - +50 °C
Température du boîtier point tc		70 °C max.
Classe de protection		II
Normes		EN 61347, EN 62384
Conformité CEM		EN 61547, EN 55015, EN 61000-3-2, EN 61000-3-3
Conducteur primaire		Min. H03VV-F 2x0,75 mm ^2 pour décharge de traction
Raccord secondaire		Quick Connector
Diamètre de conducteur	PRI	0,75 – 1,5 mm ^2 AWG 20-16
Longueur de l'extrémité dénudée	PRI	6 mm

2. Instructions de montage

L'installation ne doit être effectuée que par un électricien qualifié et en conformité avec les normes nationales et internationales.

Lors de travaux sur les installations électriques, la protection contre les chocs électriques doit être assurée en mettant l'installation hors tension. Poser les conducteurs primaire et secondaire en évitant qu'ils ne se croisent (protection contre le parasitage).

Avant l'enclenchement de la tension de réseau, veiller à ce que les LED soient toutes complètement câblées et raccordées !

Les LED drivers sont uniquement conçus pour être utilisés avec des LED nécessitant un courant constant de 350 mA.

Lors du branchement des LED, veiller à ce que le + et le - soient fixés sur les bornes correspondantes du LED driver.

Lorsque le LED driver est monté à l'extérieur du luminaire, veiller à ce que les conducteurs primaire et secondaire soient correctement fixés dans les décharges de traction. Le LED driver doit être fixé sur son support par des vis placées dans les trous de vissage.

Indépendamment du type d'installation, la température point tc ne doit en aucun cas être dépassée. Les appareils ne contiennent pas de pièces nécessitant un entretien et il n'est par conséquent pas autorisé de les ouvrir.

3. Remarques importantes

Nos LED drivers résistent aux tensions de choc bien au-delà des valeurs prescrites par la norme afférente. Pour assurer la protection contre les surtensions supérieures qui se foment par ex. lors de l'allumage de lampes fluorescentes et de lampes à décharge à ballast inductif, de moteurs (ventilateurs, etc.) et autres charges inductives, les circuits de charge de ces groupes d'appareils doivent être clairement séparés les uns des autres.

Le LED driver ne peut pas être réglé via un gradateur à commande par angle de phase ou par train d'ondes !

4. Fonction de sécurité

Le LED driver se coupe automatiquement en cas de court-circuit ou de surcharge. Il n'est pas équipé d'un fusible classique. De ce fait, le circuit de charge n'est pas défait !

Dès que la panne est réparée, le LED driver se réenclenche automatiquement.

5. Température excessive

En cas de température excessive due à des sources de chaleur externes ou des recouvrements non autorisés, une interruption du fonctionnement a lieu. Une mise hors tension n'a pas lieu. Dès que le refroidissement est achevé, le LED driver se réenclenche automatiquement.

6. Dissipation de chaleur ou transmission de chaleur

Toute exploitation à une température ambiante excessive ou en cas de réchauffement extérieur réduit la durée de vie. Lors du montage (notamment dans des luminaires), il faut assurer la dissipation (le transfert) thermique en prenant les mesures adéquates. La température ambiante et/ou la température point tc ne doivent en aucun cas être dépassées. Nous déclinons toute responsabilité pour des dégâts survenant suite à une utilisation non conforme.

Après la coupure de l'appareil, la sortie secondaire est encore sous tension pendant quelque temps, cette tension disparaît dans les 10 min env. Durant cette phase, vous n'avez pas le droit de brancher des LED car celles-ci seraient sinon endommagées. Pour éliminer cette tension restante, court-circuitez les contacts au niveau de la sortie secondaire (les LED ne doivent pas être raccordées). En principe, nous recommandons de court-circuiter les contacts au niveau de la sortie secondaire avant de brancher les LED, sur l'appareil déconnecté.
