Type de produit	Véhicule tout-terrain utilitaire 4x4
Marque	Polaris
Modèle	ATP 330 4x4 (2005)
Moteur	ES320PFE110, 329 cm³, 4 temps monocylindre
Alésage x course	78,5 x 68 mm
Taux de compression	9,2:1
Alimentation	Carburateur 1/BST34 (type CV)
Carburant	Essence sans plomb indice d'octane ≥ 87
Capacité réservoir carburant	12,3 L
Lubrification	Huile synthétique 0W-40 Polaris Premium 4 (1,8 L)

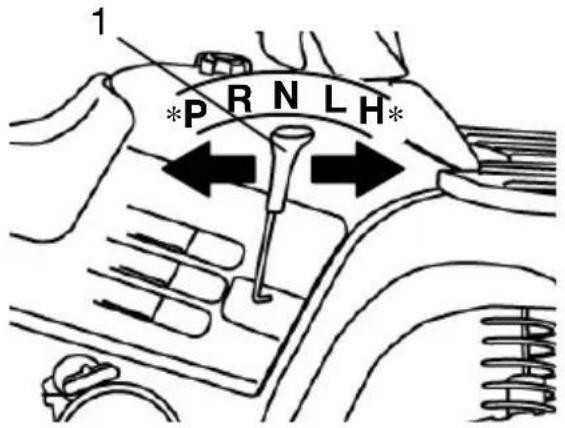

Transmission	PVT (Polaris Variable Transmission) avec sélecteur H/L/N/R/P
Mode de traction	2WD / 4WD (AWD avec verrouillage de différentiel)
Dimensions (L x l x h)	231 x 116,8 x 116,8 cm
Empattement	142 cm
Garde au sol	16,5 cm
Poids à vide	326 kg
Poids total en charge	590 kg
Capacité de charge porte-bagages avant	40,8 kg
Capacité de charge coffre arrière	113 kg
Capacité de tractage	454 kg
Pneumatiques avant	24 x 8-12 (pression 5 psi)
Pneumatiques arrière	24 x 10-12 (pression 5 psi)
Freins	Hydrauliques à disque sur les 4 roues
Frein de stationnement	Verrou de transmission + mécanique optionnel
Éclairage avant	Phare 60/55 W (route/code)
Batterie	12 V (charge maintenue par alternateur 200 W à 5000 tr/min)
Hauteur maximale de franchissement d'eau	Partie inférieure des repose-pieds
Angle maximal en montée/descente	25°
Vitesse maximale de tractage	16 km/h (8 km/h sur terrain accidenté)
Entretien périodique	Vidange huile moteur tous les 100 h ou 6 mois, filtre à huile, etc.
Garantie	2 ans limitée

FOIRE AUX QUESTIONS - ATP 330 4x4 (2005) POLARIS

Quelle est la capacité de charge maximale du porte-bagages avant ?

La capacité de charge maximale du porte-bagages avant est de 40,8 kg. Ne dépassez jamais ce poids pour éviter de compromettre la stabilité du véhicule.

Comment activer le mode quatre roues motrices (AWD) ?

Utilisez l'interrupteur AWD situé sur le guidon (position AWD). Le système s'active automatiquement lorsque les roues arrière perdent de l'adhérence. Ne l'activez pas si les roues arrière patinent pour éviter d'endommager l'arbre d'entraînement.

Quelle huile moteur dois-je utiliser ?

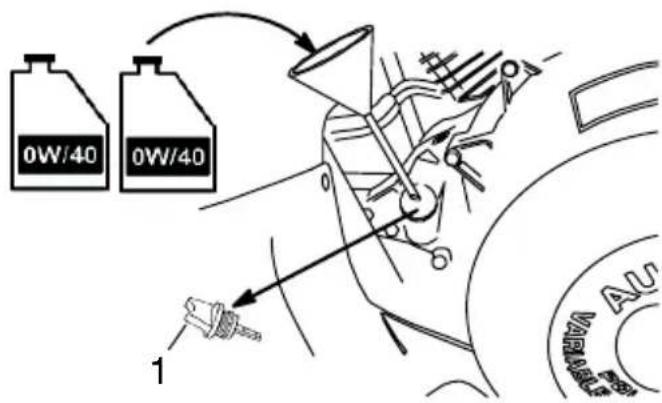

Utilisez exclusivement de l'huile synthétique Polaris Premium 4 0W-40 ou une huile API SH 0W-40. Le moteur contient 1,8 litre d'huile.

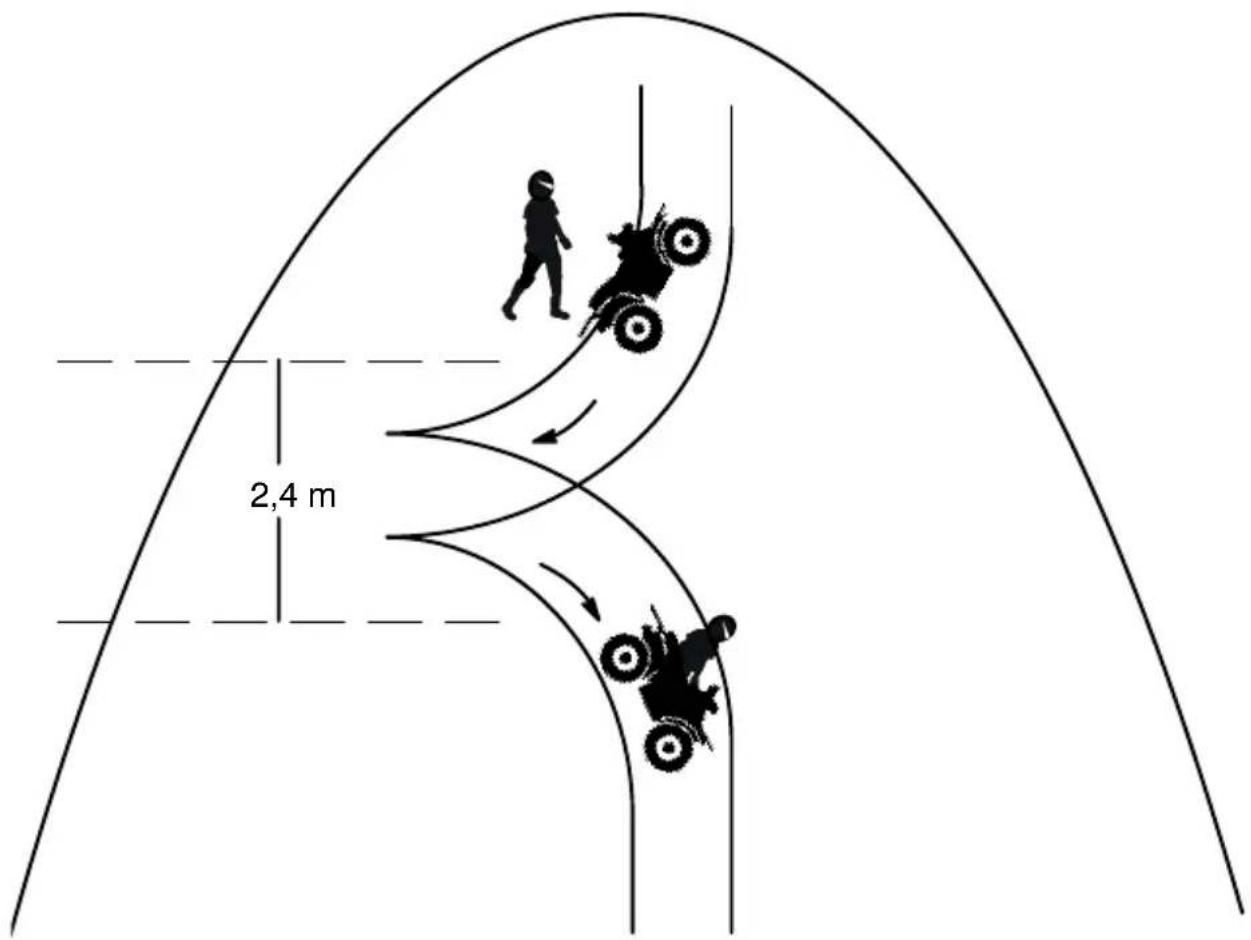

Comment faire un demi-tour en K sur une pente ?

Si le véhicule cale en montée, ne descendez jamais en marche arrière. Pour faire demi-tour : arrêtez-vous, maintenez votre poids vers le haut, enclenchez la marche avant, coupez le moteur, descendez côté sommet, tournez le guidon à fond à gauche, relâchez lentement le frein pour laisser le véhicule rouler perpendiculairement à la pente, puis redémarrez et descendez lentement.

Quelle est la pression des pneus recommandée ?

La pression recommandée est de 5 psi (0,34 bar) pour les pneus avant et arrière. Vérifiez-la régulièrement, surtout avant une utilisation intensive.

Puis-je tracter une remorque avec ce quadricycle ?

Oui, le tractage est autorisé uniquement en tout-terrain (interdit sur route). La charge tractable maximale est de 454 kg sur surface plane, avec une charge verticale maximale sur la barre de 45,4 kg. Ne dépassez pas 16 km/h en tractage.

Comment sécher la courroie de transmission (PVT) après passage dans l'eau ?

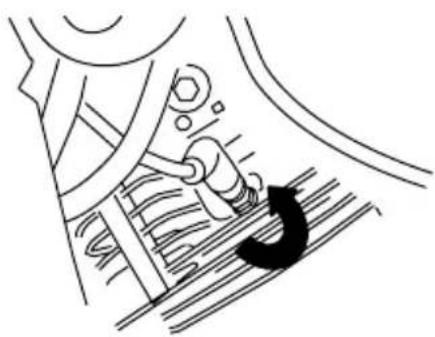

Si de l'eau a pénétré dans le carter PVT, retirez le bouchon de vidange pour évacuer l'eau. Démarrez le moteur en position Park, faites varier les gaz pendant 10 à 15 secondes sans maintenir les gaz à fond. Répétez si la courroie dérape encore. Consultez votre concessionnaire si nécessaire.

Quelles sont les précautions de sécurité pour le transport de charges ?

Ne dépassez jamais les capacités de charge. Répartissez la charge : 1/3 à l'avant, 2/3 à l'arrière. Attachez solidement la charge. Ralentissez et prévoyez une plus grande distance de freinage. Ne conduisez pas avec la ridelle abaissée.

Comment démarrer le moteur par temps froid ?

Utilisez le starter en le tirant complètement. Ne comprimez pas la manette des gaz. Tournez la clé de contact pour actionner le démarreur (5 secondes max). Une fois le moteur chaud, repoussez le starter. Si le moteur ne démarre pas, attendez 5 secondes et réessayez.

Quelle est la durée de vie de la courroie et comment la prolonger ?

La courroie PVT peut durer plusieurs centaines d'heures si elle est bien entretenue. Pour prolonger sa durée de vie, utilisez la plage basse (L) pour les charges lourdes ou les vitesses lentes (<11 km/h) afin de réduire la chaleur. Évitez les à-coups d'accélération.

MODE D'EMPLOI ATP 330 4x4 (2005) POLARIS

Camionnette tout-terrain

Manuel du propriétaire

Destiné à l'entretien et à la sécurité

QUADRICYCLE ATP 330 4X4

POLARIS®

The Way Out.

Depuis 50 ans, nous aidons les clients Polaris à circuler en plein air.

Le voyage a été agréable. Et toutes ces années nous ont conduit là où nous sommes aujourd'hui.

Visitez notre site web au www.polarisindustries.com

POLARIS®

The Way Out.

Copyright 2004 Polaris Sales Inc. Toutes les informations contenues dans la présente publication font référence au produit le plus récent au moment de la mise sous presse. Les améliorations apportées en permanence à l'étude et à la qualité des composants de fabrication peuvent éventuellement être à l'origine de différences mineures entre le véhicule réel et les descriptions présentées dans la présente publication. Les représentations et / ou procédures de la présente publication sont indiquées pour références uniquement. Le constructeur ne pourra être tenu responsable des omissions ou incohérences. Toute reproduction ou réutilisation des présentations et / ou procédures contenues dans la présente, en totalité ou en partie, est expressément interdite.

Imprimé aux USA.

2005 ATP, Manuel du propriétaire P/N 9919785

SOMMAIRE

NUMEROS D'IDENTIFICATION DU VEHICULE 5.....

SECURITE 6.

CARACTERISTIQUES ET ELEMENTS DE COMMANDE 40.

FONCTIONNEMENT 57......

SYSTEMES DE CONTOLE DES EMISSIONS 64.....

ENTRETIEN ET LUBRIFICATION 65.

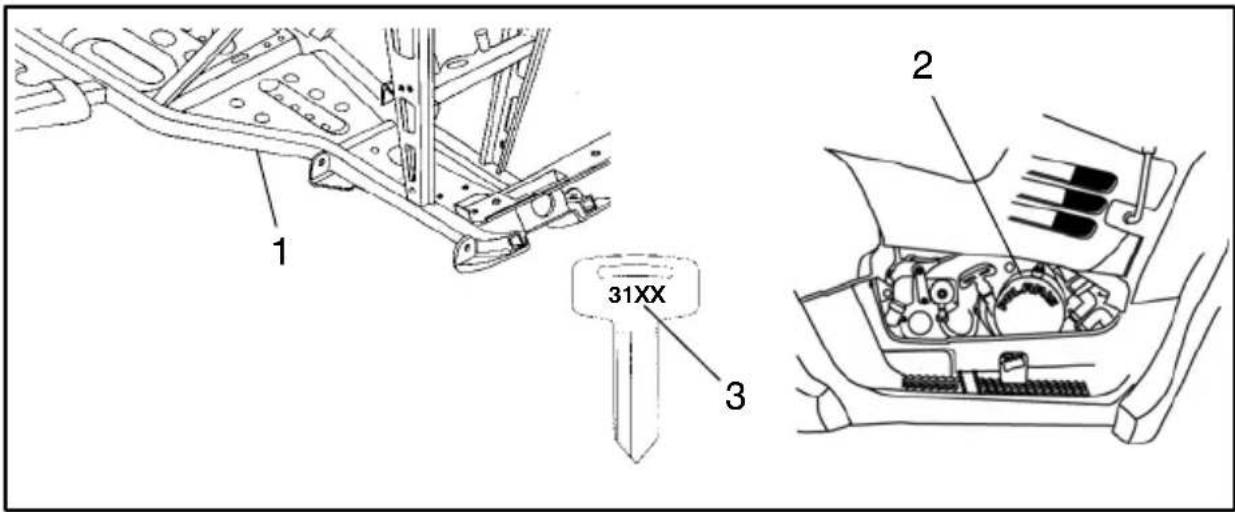

Notez les numéros d'identification de votre véhicule ainsi que le numéro de clé. Retirez la clé de rechange et rangez-la dans un endroit sûr. Vous ne pouvez faire un double de l'une de vos clés existantes qu'à partir d'une ébauche de clé Polaris. En conséquence, si vous perdez les deux clés, vous devrez faire remplacer l'interrupteur à clé.

Numéro de modèle du véhicule : ____

VIN du cadre (1) (côté avant droit) : ____

Numéro de série du moteur (2) : ____ (côté avant droit du moteur)

Numéro de clé (3) : ____

SECURITE

Sécurité du conducteur

Les termes et symboles de signalisation suivants apparaissent tout au long de ce manuel, ainsi que sur votre véhicule. Comprenez-en le sens avant de lire le manuel.

Le symbole de sensibilisation à la sécurité, figurant sur votre véhicule ou dans le présent manuel, a pour but d'attirer votre attention sur des risques de blessures corporelles.

AVERTISSEMENT

Le symbole d'avertissement de sécurité indique un danger potentiel qui pourrait entraîner des blessures graves ou mortelles.

MISE EN GARDE

Le symbole de sensibilisation à la sécurité indique un danger potentiel qui pourrait entraîner des blessures corporelles bénignes ou endommager la machine.

MISE EN GARDE

Une mise en garde indique une situation qui pourrait endommager le véhicule.

REMARQUE :

Une remarque vous attire votre attention sur des informations ou instructions importantes.

Sécurité du conducteur

AVERTISSEMENT

Le non respect des avertissements contenus dans le présent manuel peut entraîner des blessures graves ou mortelles.

Un quadricycle Polaris n'est pas un jouet, et sa conduite peut s'avérer dangereuse. Si vous ne prenez pas les précautions adéquates, une collision ou un retournement est vite arrivé, même pendant les manœuvres classiques.

Avant de conduire un quadricycle Polaris, lisez et assimilez votre manuel du propriétaire, ainsi que tous les avertissements.

Formation en matière de sécurité

Lorsque vous avez acheté votre nouveau quadricycle, votre concessionnaire vous a offert un stage de formation pratique concernant la sécurité. Il vous a également remis des documents qui présentent les méthodes de conduite sécuritaires. Révisez régulièrement ces informations.

Si vous avez acheté un quadricycle Polaris d'occasion à une personne autre qu'un concessionnaire Polaris, demandez la formation gratuite sur la sécurité chez n'importe quel concessionnaire Polaris agréé.

Limite d'âge

Ce véhicule est destiné AUX ADULTES UNIQUEMENT. Son utilisation est interdite aux personnes de moins de 16 ans.

SECURITE

Sécurité du conducteur

Apprenez à connaître votre véhicule et lieu de conduite

Vous êtes responsable de votre propre sécurité, de celle des autres, et de la protection de l'environnement. Prenez connaissance de votre manuel du propriétaire. Il contient des informations importantes sur la sécurité du quadricycle.

Montrez-vous responsable de votre conduite. Prenez connaissance de toutes les lois et réglementations régissant la conduite de ce véhicule dans votre région.

Restrictions

Ce véhicule est autorisé pour TRACTAGE HORS ROUTE UNIQUEMENT. La conduite d’un ensemble quadricycle / remorque est interdite sur la voie publique.

Il est interdit de conduire le présent quadricycle sur la voie publique avec la ridelle abaissée.

Modifications des équipements

La garantie de votre quadricycle Polaris pourra être annulée si vous ajoutez un quelconque équipement, ou si vous effectuez une modification quelle qu'elle soit qui augmenterait sa vitesse ou sa puissance.

REMARQUE : L'installation de certains accessoires, y compris, mais de façon non exhaustive, des tondeuses à gazon, lames, pneus, pulvérisateurs, et grands porte-charges, peut modifier le comportement du véhicule. Utilisez uniquement des accessoires agréés par Polaris. Apprenez à connaître leur fonctionnement et leurs effets sur le véhicule.

Sécurité du conducteur

AVERTISSEMENT

Vous risquez d'entraîner des blessures graves ou mortelles si vous ne suivez pas les instructions et procédures répertoriées ci-après et dans l'ensemble du présent manuel.

Avant de conduire le quadricycle, lisez et assimilez tous les avertissements, les mises en garde, et les procédures de conduite figurant dans le présent manuel et sur les étiquettes de sécurité.

Ne conduisez jamais un quadricycle sans instruction adéquate. Inscrivez-vous à un stage. Les débutants doivent être formés par un moniteur agréé. Prenez contact avec un concessionnaire de quadricycle Polaris agréé, ou bien appelez Polaris au 1-800-342-3764.

Ne laissez jamais d'autres personnes conduire le quadricycle sauf si elles ont lu et assimilé le présent manuel et toutes les étiquettes de produit, et si elles ont suivi le cours de formation agréé concernant la sécurité.

N'autorisez jamais une personne de moins de 16 ans à conduire ce véhicule.

Ne transportez jamais de passager. Le siège long est destiné à faciliter le déport du conducteur.

SECURITE Sécurité du conducteur

Ne transportez jamais de passager dans le porte-charge. S'ils sont éjectés du véhicule ou entrent en contact avec des composants mobiles, ils risquent des blessures graves ou mortelles.

Portez toujours un casque homologue à votre taille. Portez une protection oculaire (lunettes de protection ou pare-visage), des gants, des bottes, des manches longues, et des pantalons longs.

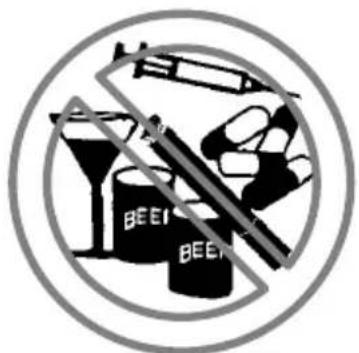

Ne consommez jamais d'alcool ou ne prenez jamais de médicaments avant ou pendant la conduite d'un quadricycle.

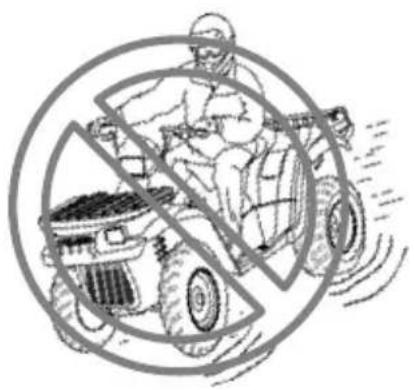

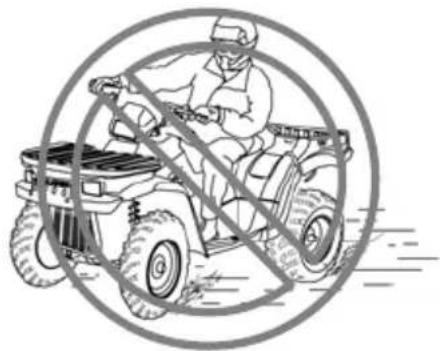

Ne conduisez jamais à des vitesses excessives. Conduisez et virez à des vitesses adaptées au terrain, à la visibilité, aux conditions d'utilisation – et à votre expérience.

Sécurité du conducteur

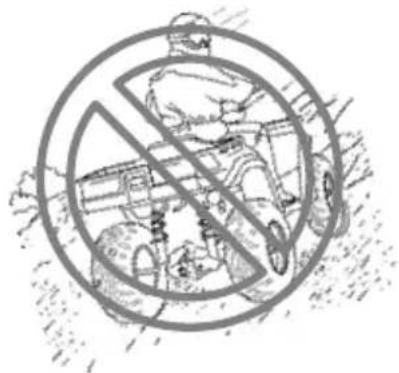

Ne dressez jamais votre véhicule sur les roues arrière ; n'effectuez jamais de sauts et autres cascades.

Inspectez toujours votre quadricycle avant chaque utilisation pour vérifier qu'il est en parfait état de marche. Suivez les procédures d'inspection et d'entretien préconisées dans le présent manuel. Voir page 58.

Gardez les deux mains sur le guidon. Gardez les pieds sur les repose-pieds.

Roulez toujours lentement lorsque vous vous trouvez sur un terrain que vous ne connaissez pas. Redoublez de prudence.

SECURITE Sécurité du conducteur

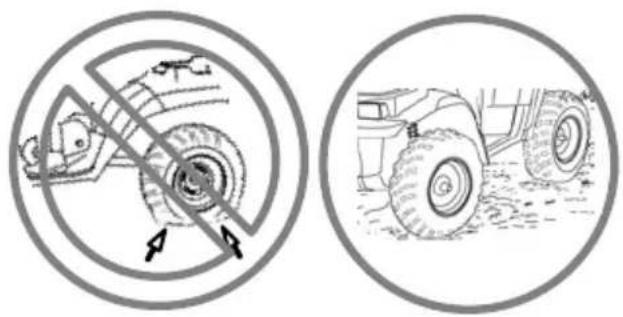

Soyez prudent lorsque vous roulez sur des terrains accidentés, glissants ou meubles.

Pour prendre les virages, suivez toujours les procédures préconisées dans le présent manuel. Voir page 27.

Ne prenez jamais les virages trop vite, car le véhicule pourrait se retourner,

Si le quadricycle a eu un accident, faites toujours inspecter le véhicule complet par un concessionnaire Polaris agréé pour détecter d'éventuels dommages, entre autres (mais sans s'y limiter) les dispositifs de freinage, des gaz, et de la direction.

Sécurité du conducteur

Ne conduisez jamais sur des pentes trop abruptes pour le quadricycle ou pour vos aptitudes de conduite. Avant de conduire sur de grandes collines, exercez-vous sur de petites élévations. Evitez de monter des pentes supérieures à 25°.

Pour monter des déclivités, suivez toujours les procédures préconisées dans le présent manuel. Voir page 32.

Lorsque vous conduisez sur une pente ou freinez sur une colline, suivez toujours les procédures préconisées dans le présent manuel. Voir page 30.

Suivez toujours les procédures préconisées dans le présent manuel lorsque vous roulez perpendiculairement à une pente. Voir page 31.

Ne tentez jamais de faire demi-tour sur une pente avant d'avoir maîtrisé (sur sol plat) la technique du demi-tour décrite dans le présent manuel.

SECURITE Sécurité du conducteur

Si vous calez ou roulez en arrière alors que vous montez une colline, suivez toujours les procédures de freinage préconisées dans le présent manuel. Ne descendez jamais une colline en marche arrière. Voir page 33.

Pour passer sur des obstacles, suivez toujours les procédures préconisées dans le présent manuel. Voir page 29.

Lorsque vous conduisez sur des surfaces glissantes ou meubles, suivez toujours les procédures préconisées dans le présent manuel. Redoublez de prudence. Evitez toujours de déraper ou de glisser. Voir page 28.

Sécurité du conducteur

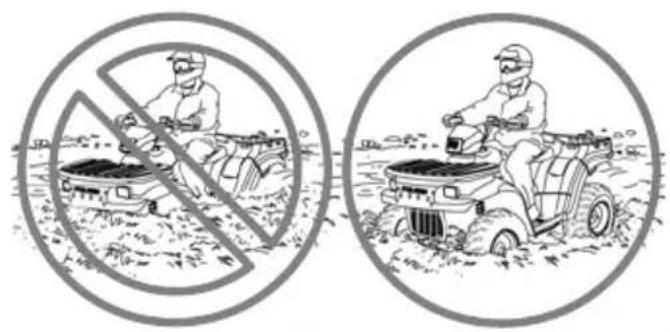

Pour conduire dans l'eau, suivez toujours les procédures préconisées dans le présent manuel. Ne roulez jamais dans des cours d'eau profonds ou rapides. Voir page 36.

Pour rouler en marche arrière, suivez toujours les procédures préconisées dans le présent manuel. Voir page 38.

Utilisez toujours la taille et le type de pneumatiques indiqués pour votre quadricycle. La pression des pneus doit toujours être correcte.

SECURITE Sécurité du conducteur

Ne modifiez jamais le quadricycle en montant ou en utilisant des accessoires inappropriés.

Ne dépassez jamais la capacité de charge indiquée pour votre quadricycle. Répartissez correctement le chargement et attachez-le solidement. Lorsque vous transportez ou tractez un chargement, ralentissez et suivez les instructions du présent manuel. Prévoyez une plus grand

Ne conduisez jamais le quadricycle sur une étendue d'eau gelée.

Lorsque vous conduisez sur des surfaces dallées, utilisez toujours des vitesses basses. La conduite sur des surfaces dallées peut sérieusement entraver le maniement et le contrôle du quadricycle, faisant perdre au conducteur le contrôle du véhicule et provoquant un accident et/ou des blessures. Evitez de virer brutalement ou d'imprimer un mouvement rapide au guidon.

Sécurité du conducteur

Ôtez toujours la clé de contact lorsque vous n'utilisez pas le véhicule afin d'éviter un démarrage accidentel ou sa conduite par des personnes non autorisées.

Tenez toujours les matières combustibles éloignées du système d'échappement. Si elles se trouvent exposées aux composants très chauds, elles risqueront de provoquer un incendie.

POUR OBTENIR DAVANTAGE D'INFORMATIONS SUR LA SECURITE DU QUADRICYCLE, appelez Polaris au 1-800-342-3764.

SECURITE

Mentions autocollantes de sécurité et emplacements

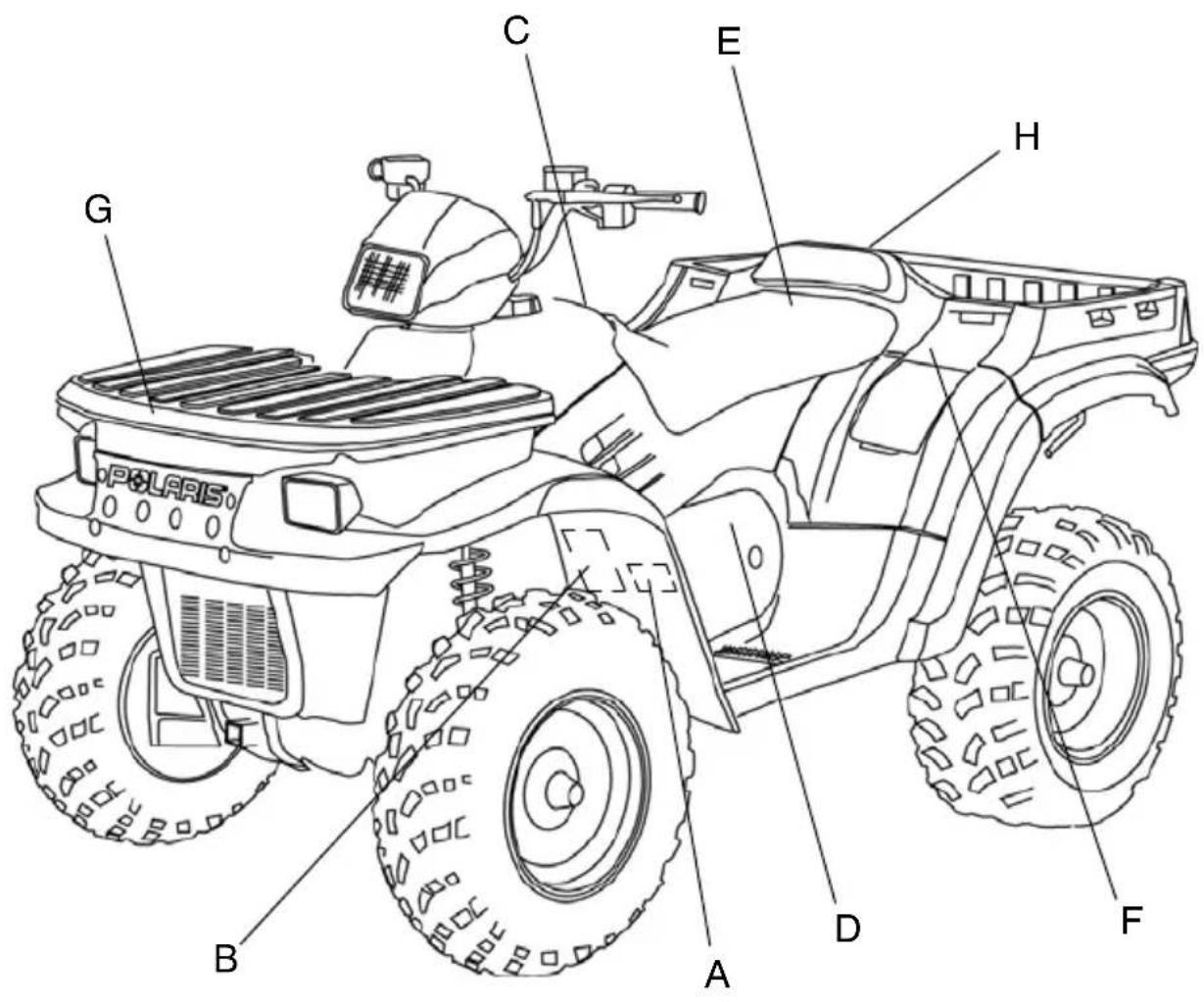

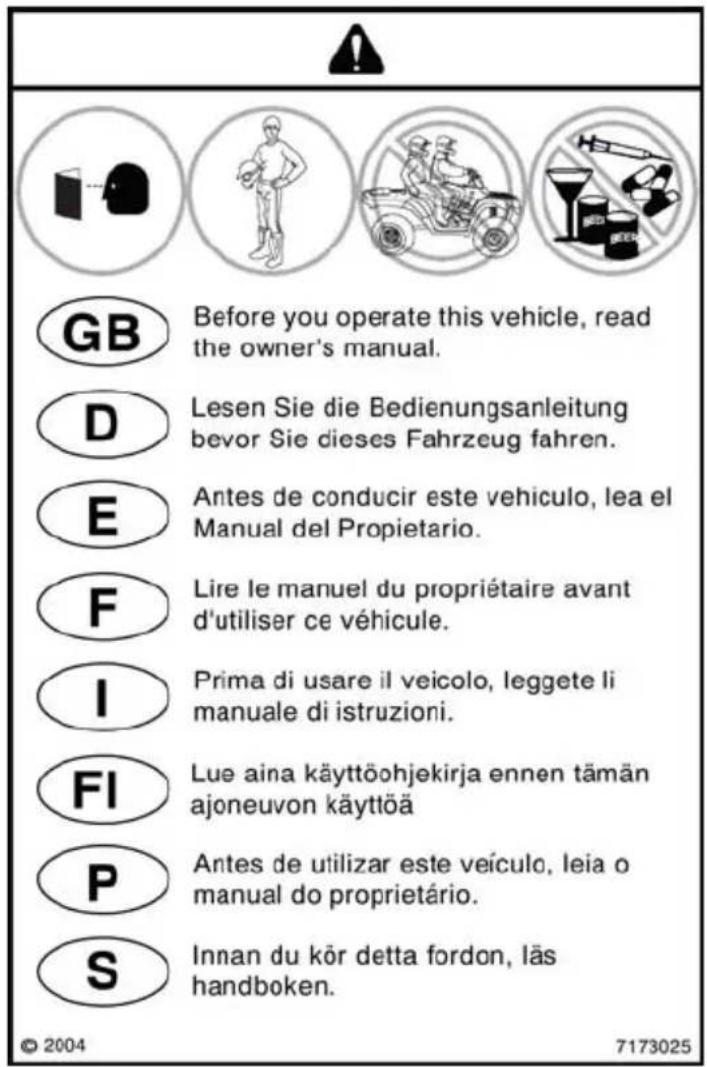

Des autocollants ont été placés sur le véhicule pour votre sécurité. Lisez et respectez avec soin les instructions figurant sur chaque autocollant. Si un autocollant devient illisible ou se décolle, contactez votre concessionnaire Polaris pour en acheter un autre. Polaris fournit gratuitement des autocollants de sécurité de rechange. Le numéro de pièce figure sur l'autocollant.

Texte autocollant

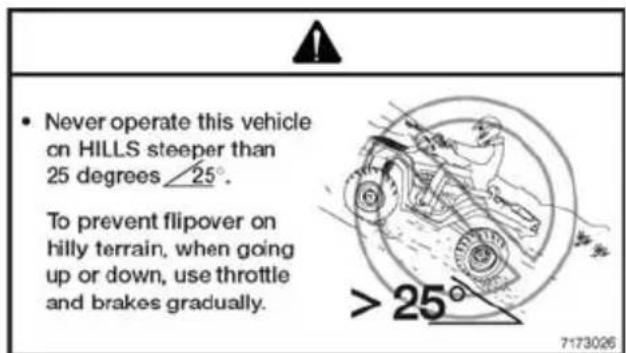

Ne conduisez jamais ce véhicule sur des pentes supérieures à 25 degrés. Pour ne pas vous retourner sur des terrains vallonnés, ou lorsque vous montez ou descendez, utilisez progressivement l'accélérateur et les freins.

Mentions autocollantes de sécurité et emplacements

C

Avant de remplir, enlevez du réceptacle les récipients en matières inflammables.

Les passagers peuvent être éjectés. Ceci peut causer des blessures graves ou mortelles.

Ne transportez jamais de passager.

Charge maximale du porte-charge 330 ATP = 113 kg.

SECURITE

Mentions autocollantes de sécurité et emplacements

Pour obtenir davantage d'informations sur les instructions de chargement du véhicule, lisez le manuel du propriétaire.

7173028

F

N'ATTELEZ RIEN AU PORTE-BAGAGES OU AU PARE-CHOCS. Vous risqueriez d'endommager ou de faire retourner le véhicule, causant ainsi des blessures graves ou mortelles. Fixez l'attelage uniquement aux crochets ou à la barre d'attelage. Porte-bagages avant et charge du réceptacle : 41 kg

Texte autocollant

G

N'ATTELEZ RIEN AU PORTE-BAGAGES OU AU PARE-CHOCS. Vous risqueriez d'endommager ou de faire retourner le véhicule, causant ainsi des blessures graves ou mortelles. Fixez l'attelage uniquement aux crochets ou à la barre d'attelage. Charge maximale du porte-bagages avant et du réceptacle : 41 kg.

Mentions autocollantes de sécurité et emplacements

FABRIQUE

PAR : POLARIS IND, INC.

DATE :

VIN :

LE PRESENT QUADRICYLE EST LEGALEMENT AUTORISE SUR LA VOIE PUBLIQUE

Appuyer sur le bouton d'annulation du limiteur de marche arrière peut provoquer des hausses soudaines de puissance et de traction si vous accélérez trop. Vous risquez de perdre le contrôle du véhicule ou de basculer vers l'avant, particulièrement si les quatre roues motrices sont enclenchées. Consultez le manuel du propriétaire.

INTERRUPTEUR QUATRE ROUES MOTRICES

N'appuyez pas sur l'interrupteur pour activer la conduite 4x4 si les roues arrière tournent dans le vide car vous pourriez sérieusement endommager l'arbre et l'embrayage. Consultez votre manu du propriétaire.

SECURITE

Tenue de conduite sécuritaire

Pour réduire les risques de vous blesser, portez toujours des vêtements de protection.

1. Casque

Portez toujours un casque qui réponde aux normes de sécurité fixées, ou qui les dépasse. Il peut vous éviter des blessures graves à la tête.

2. Protection oculaire

Portez des lunettes de protection incassables ou un casque intégral incassable. Pour les garder propres, utilisez un produit anti-buée pour verre.

3. Gants

Portez des gants pour le tout-terrain, rembourrés aux articulations.

4. Bottes

Portez des bottes solides qui arrivent au-dessus des mollets, comme des bottes de moto-cross.

5. Vêtements

Portez des manches et des pantalons longs pour vous protéger les bras et les jambes. Des pantalons de moto avec genouillères, et un pull-over muni d'épaulettes rembourrées offrent la meilleure protection. Ne portez pas de vêtements amples qui pourraient s'accrocher dans le véhicule, des branches d'arbres, ou des arbustes.

Transport d'un chargement

AVERTISSEMENT

Un véhicule surchargé ou le transport ou le remorquage inapproprié d'un chargement peut modifier le comportement du véhicule et provoquer une perte de contrôle ou un freinage instable. Prenez toujours les précautions suivantes lorsque vous transportez un chargement.

- Ne dépassez jamais la capacité de charge indiquée pour ce véhicule.

- Ralentissez et prévoyez une plus grande distance de freinage. Soyez extrêmement prudent lorsque vous freinez. Evitez d'avoir à reculer sur une déclivité.

- Lorsque vous roulez sur un terrain accidenté ou vallonné, conduisez moins vite et réduisez la charge.

- Lorsque vous chargez le porte-bagages avant, ne masquez pas le feu avant.

- REPARTISSEZ LA CHARGE de manière à ce qu'elle se trouve le plus possible à l'avant et en bas sur le plateau de transport. Les charges hautes élèvent le centre de gravité et diminuent la stabilité de la conduite. En présence d'une cargaison haute, réduisez la charge. Immobilisez les charges décentrées impossibles à centrer, et roulez en redoublant de prudence.

- TRANSPORTER UN CHARGEMENT uniquement sur le porte-bagages avant ou sur le plateau de transport risque de faire retourner le véhicule. Divisez le chargement entre le porte-bagages avant et le plateau de transport, à raison d'un tiers à l'avant et de deux tiers à l'arrière. Ne dépassez pas la capacité de charge du porte-bagages et du plateau de transport. (Voir les spécifications à partir de la page 114.)

- AVANT DE ROULER, ARRIMEZ TOUS LES CHARGEMENTS. Les chargements insuffisamment arrimés peuvent se déplacer et déstabiliser la conduire, vous faisant ainsi perdre le contrôle du véhicule. Avant de partir, vérifiez toujours que le plateau de transport est abaissé et verrouillé.

- LORSQUE LE CHARGEMENT DEPASSE LE PERIMETRE DU PORTE-BAGAGES OU DU PLATEAU DE TRANSPORT, ceci peut perturber la stabilité et la maniabilité du véhicule, le faisant se retourner. Soyez extrêmement prudent.

- LE TRACTAGE est autorisé UNIQUEMENT POUR LE TOUT-TERRAIN. La conduite d'un ensemble quadricycle / remorque est interdite sur la voie publique.

- Attachez toujours la charge à tracter à la barre. Evitez d'avoir à reculer sur une pente.

- LA VITESSE DE TRACTAGE ne doit jamais dépasser 16 km/h. Ne dépassez jamais 8 km/h lorsque vous tractez des charges sur un terrain accidenté, lorsque vous tournez, montez ou descendez une pente.

SECURITE Transport d'un chargement Répartition du chargement

Lisez et assimilez les avertissements relatifs à la répartition du chargement figurant sur les étiquettes d'avertissement du véhicule. Ne dépassez jamais les poids indiqués.

Installez le chargement aussi bas que possible. Lorsque vous conduisez sur des terrains accidentés ou vallonnés, réduisez la charge et roulez lentement afin de garder une conduite équilibrée.

1. Placez toujours le chargement le plus possible vers l'avant dans le porte-charges.

MISE EN GARDE

Un chargement placé à l'arrière du porte-charge risque de tomber soudainement et de blesser quelqu'un. Placez toujours le poids autant que possible à l'avant et en bas.

1. Lorsque vous transportez ou tractez un chargement, observez une extrême prudence. L'équilibre, le comportement, et le contrôle du véhicule peuvent être perturbés.
2. Ralentissez.
3. Avant de charger et de conduire le véhicule, assurez-vous que le verrou de fermeture du porte-charge est bien engagé. Si la charge se trouve à l'arrière du porte-charge et si le verrou n'est pas engagé, le porte-charge basculera tout seul.

Transport d'un chargement

Remorquage

Le remorquage est autorisé UNIQUEMENT POUR LE TOUT-TERRAIN. La conduite d'un ensemble quadricycle / remorque est interdite sur la voie publique. Ne dépassez pas les capacités maximales lorsque vous tractez un chargement. Ne tractez pas de caravane sur une pente supérieure à 15°.

ATP 330 4X4 QUADRICYCLE	Charge tractable maximale (surface plane)	Barre verticale maximale Poids
	454 kg 45,4 kg

Déchargement de la cargaison

1. Pour décharger la cargaison, sélectionnez une surface plane et horizontale plan. Ne basculez ou ne déchargez pas le véhicule si ce dernier est stationné en pente.

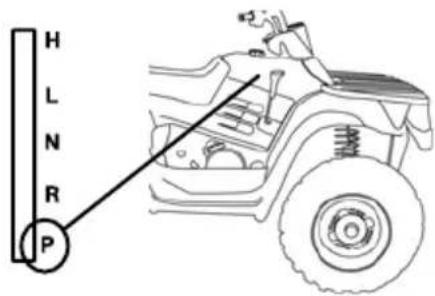

2. Engagez la vitesse PARK.

3. Descendez du véhicule.

4. Abaissez la ridelle.

5. Tirez vers le haut la manette de déverrouillage du porte-charge.

6. Soulevez le porte-charge par l'avant puis déchargez la cargaison.

7. Abaissez le porte-charge puis actionnez le verrou.

8. Mettez la ridelle en place.

MISE EN GARDE

Ne conduisez jamais ce véhicule si la ridelle est abaissée.

Ne conduisez jamais ce véhicule si le porte-charge est soulevé. Vous pourriez, sinon, entraîner des blessures corporelles et endommager le véhicule. Le porte-charge pourrait soudain s'abaisser et blesser le conducteur. Par ailleurs, les pneus arrière entreront en contact avec l'arrière de la plate-forme, endommageant le véhicule et créant des conditions de conduite dangereuses.

SECURITE Conduite sécuritaire Procédures de conduite

1. Asseyez-vous bien droit. Gardez les pieds sur les repose-pieds. Gardez les deux mains sur le guidon.
2. Démarrez le moteur et attendez qu'il chauffe, puis engagez une vitesse.
3. Vérifiez l'espace environnant et choisissez votre itinéraire.
4. Pour commencer à rouler, comprimez lentement la manette des gaz en direction du guidon. Pour accélérer, continuez à comprimer la manette des gaz.
5. Conduisez lentement. Entraînez-vous à manoeuvrer, à accélérer et à freiner sur des surfaces planes.

Conduite sécuritaire

Virages

1. Pour virer, tournez la direction dans le sens du virage, en penchant le buste vers l'intérieur du virage et en vous appuyant sur le repose-pied extérieur. Appliquez la même méthode pour tourner en marche arrière.
2. Commencez par négocier les virages à vitesses lentes avant de tourner plus rapidement.

Ne conduisez jamais à des vitesses excessives. Conduisez et virez à des vitesses adaptées au terrain, à la visibilité, aux conditions d'utilisation – et à votre expérience.

Pour prendre les virages, suivez toujours les procédures préconisées dans le présent manuel. Ne prenez jamais les virages trop vite, car le véhicule pourrait se retourner.

SECURITE Conduite sécuritaire Conduite sur surfaces glissantes

Toutes les fois que vous roulez sur des surfaces glissantes ou meubles, telles que des chemins mouillés, du gravier, de la neige ou de la glace, prenez les précautions suivantes :

1. Ralentissez avant d'aborder la surface glissante.
2. Redoublez de prudence.
3. Soyez vigilant. Observez le chemin. Evitez de prendre les virages de manière serrée et rapide.

REMARQUE : Pour corriger le dérapage des roues arrière, tournez le guidon dans la même direction que le dérapage et déplacez le poids du corps vers l'avant.

1. Engagez la conduite 4x4 avant d'aborder des zones glissantes.

MISE EN GARDE

Vous risquez d'endommager gravement le mécanisme d'entraînement si vous vous trouvez en mode 'quatre roues motrices' alors que les roues patinent. Engagez le mode 'quatre roues motrices' une fois que les roues adhèrent au sol.

Lorsque vous conduisez sur des surfaces glissantes ou meubles, suivez toujours les procédures préconisées dans le présent manuel. Redoublez de prudence. Evitez toujours de déraper ou de glisser.

Conduite sécuritaire Conduite sur des obstacles

1. Avant de conduire dans une zone inconnue, repérez toujours les obstacles. Si votre véhicule percute un obstacle masqué, vous risquez des blessures graves ou mortelles.
2. Soyez vigilant. Observez le terrain. Redoublez de prudence.
3. Ne roulez jamais sur de gros obstacles.
4. Evitez les objets dangereux, tels que des bûches, des rochers, et des branches basses.

Pour franchir des obstacles, suivez toujours les procédures préconisées dans le présent manuel.

SECURITE Conduite sécuritaire

Lorsque vous descendez une colline, prenez les précautions suivantes :

1. Ne montez ou ne descendez jamais une colline avec l'interrupteur 'quatre roues motrices' en mode ROUTE.
2. Examinez le terrain avec soin.
3. Evitez les collines dont le sol est trop glissant ou trop meuble.
4. Ne descendez jamais une colline à grande vitesse.
5. Ralentissez.
6. Évitez de descendre une colline en diagonale, car le véhicule pourrait pencher fortement sur le côté.
7. Roulez directement dans le sens de la descente.
8. Déportez votre poids vers l'arrière.
9. Pour ralentir plus aisément, utilisez parcimonieusement les freins à manette unique.
10. Vous devez maîtriser l'utilisation du frein à pied.

Lorsque vous conduisez sur une pente ou freinez sur une colline, suivez toujours les procédures préconisées dans le présent manuel.

Ne conduisez jamais à des vitesses excessives. Conduisez et virez à des vitesses adaptées au terrain, à la visibilité, aux conditions d'utilisation – et à votre expérience.

Conduite sécuritaire

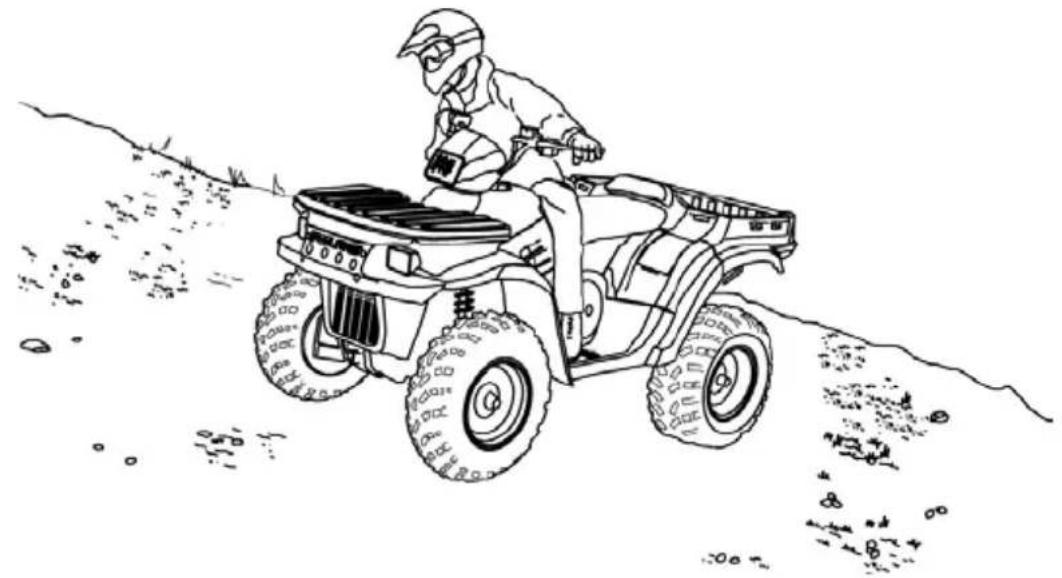

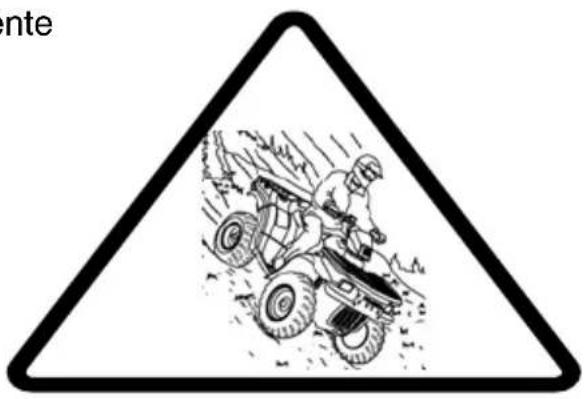

Conduite perpendiculaire à la pente

Si possible, évitez de rouler perpendiculairement à une pente. Si vous devez rouler perpendiculairement à la pente, prenez les précautions suivantes :

1. Ralentissez.
2. Evitez les collines dont le sol est trop glissant ou trop meuble.
3. Déplacez votre poids vers le haut de la colline.
4. Evitez de rouler perpendiculairement aux fortes pentes.
5. Gardez les pieds sur les repose-pieds.
6. Pointez légèrement le guidon vers le haut de la colline.

REMARQUE : Si le véhicule commence à basculer, tournez rapidement (si possible) les roues avant dans le sens de la descente, ou bien descendez immédiatement côté sommet.

Suivez toujours les procédures préconisées dans le présent manuel lorsque vous roulez perpendiculairement à une pente.

Ne tentez jamais de faire demi-tour sur une pente avant d'avoir maîtrisé (sur le plat) la technique du demi-tour décrite dans le présent manuel.

Conduite sécuritaire

Conduite en montée

Lorsque vous conduisez en montée, prenez les précautions suivantes :

1. Ne montez ou ne descendez jamais une colline avec l'interrupteur 1 quatre roues motrices' en mode ROUTE.
2. Evitez les fortes pentes (25° maximum).
3. Examinez le terrain avec soin.
4. Evitez les collines dont le sol est trop glissant ou trop meuble.
5. Déplacez votre poids vers le haut de la colline.
6. Roulez directement dans le sens de la montée.
7. Gardez les pieds sur les repose-pieds.
8. Pour ne pas caler, conservez une vitesse constante.
9. Soyez vigilant. Tenez vous prêt à réagir devant une situation d'urgence, y compris descendre rapidement du véhicule.
10. N'accélérez jamais par à-coup et ne changez pas brutalement de vitesse.
11. N'arrivez jamais au sommet d'une colline à grande vitesse.

Conduite sécuritaire Conduite en montée

Si vous n'avancez plus :

Maintenez votre poids vers le haut de la colline.

Si le véhicule commence à rouler vers le bas, n'utilisez jamais la puissance du moteur. Lorsque vous roulez en arrière, ne vous servez jamais de la manette du frein arrière.

Freinez graduellement avec le frein à pied. Une fois immobilisé, utilisez également le frein à manette unique.

Descendez du côté du sommet de la colline, ou de n'importe quel côté si le véhicule se trouve face au sommet. Faites faire demi-tour au véhicule puis remontez dessus, en suivant la procédure décrite à la page 34.

Pour monter des collines, suivez toujours les procédures préconisées dans le présent manuel. Evitez de monter des pentes supérieures à 25°.

Si vous calez ou roulez en arrière alors que vous montez une colline, suivez toujours les procédures de freinage préconisées dans le présent manuel. Ne descendez jamais une colline en marche arrière.

SECURITE Conduite sécuritaire

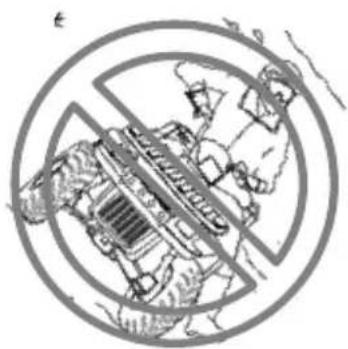

Demi-tour à flanc de colline

Si le véhicule cale dans la montée, ne descendez jamais la colline en marche arrière. Pour faire demi-tour, appliquez le demi-tour en K.

1. Arrêtez le véhicule. Maintenez votre poids vers le haut de la colline.

2. Pendant l'exécution des étapes 3 à 5, maintenez la manette des freins comprimée 3–5.

3. Enclenchez la marche avant. Coupez le moteur.

4. Descendez du côté du sommet de la colline, ou du côté gauche du véhicule si ce dernier fait face à la montée.

5. Restez du côté du sommet puis tournez le guidon à fond vers la gauche.

6. Relâchez lentement la manette de frein et laissez le véhicule rouler lentement sur votre droite jusqu'à ce que ce dernier se trouve perpendiculaire à la pente ou légèrement engagé en descente.

Conduite sécuritaire

Demi-tour à flanc de colline

1. Comprimez la manette de frein puis remontez côté sommet. Maintenez votre poids vers le haut de la colline.
2. Transmission toujours en marche avant, démarrez le moteur.
3. Relâchez la manette de frein puis descendez lentement la colline. Contrôlez votre vitesse avec la manette de frein jusqu'à ce que le véhicule se trouve sur une surface plane.

Pour monter des collines, suivez toujours les procédures préconisées dans le présent manuel. Voir page 32.

Suivez toujours les procédures préconisées dans le présent manuel lorsque vous roulez perpendiculairement à une pente. Voir page 31.

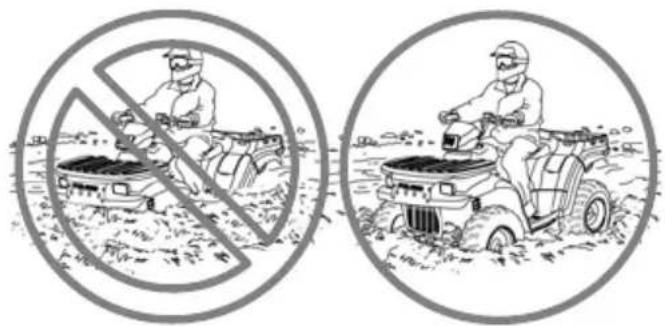

SECURITE Conduite sécuritaire Conduite dans l'eau

Lorsque vous roulez dans l'eau, suivez les procédures suivantes :

1. Avant de traverser, évaluez la profondeur de l'eau ainsi que le courant.

2. Evitez de rouler si le niveau de l'eau dépasse la partie inférieure des repose-pieds (1). Si vous ne pouvez pas faire autrement, déplacez-vous lentement, équilibrez soigneusement votre poids, et évitez de faire des mouvements brusques. Conservez une avance lente et constante. Ne tournez pas, ne vous arrêtez pas, et n'accélérez pas brusquement.

3. Choisissez un passage où les deux rives sont en pente douce.

4. Conduisez lentement.

5. Evitez les rochers et les obstacles.

6. Une fois mouillés, les freins n'ont plus la même puissance. Après être sorti de l'eau, testez toujours vos freins. Si nécessaire, freinez doucement plusieurs fois pour que le phénomène de friction sèche les plaquettes.

Pour conduire dans l'eau, suivez toujours les procédures préconisées dans le présent manuel. Ne roulez jamais dans des cours d'eau profonds ou rapides.

Conduite sécuritaire

Conduite dans l'eau

MISE EN GARDE

Si le véhicule s'arrête en étant complètement immergé, vous risquez d'endommager sérieusement le moteur si vous ne faites pas inspecter le véhicule dans son intégralité. Emmenez le véhicule chez votre concessionnaire avant de démarrer le moteur.

Si votre véhicule a été complètement immergé et que vous ne pouvez l'emmener chez un concessionnaire sans le faire démarrer, suivez les étapes décrites à la page 96. Faites réviser sans délai le véhicule par votre concessionnaire.

REMARQUE : Si de l'eau s'est infiltrée dans la transmission (PVT), suivez la procédure page 63.

SECURITE Conduite sécuritaire

Conduite en marche arrière

Lorsque vous reculez, prenez les précautions suivantes :

1. Evitez de reculer en descente.

2. Avant de reculer, vérifiez toujours si des obstacles ou des personnes se trouvent derrière le véhicule.

3. Conduisez lentement.

4. Pour vous arrêter, freinez doucement.

5. Evitez les virages serrés.

6. N'accélérez jamais brusquement.

7. N'activez pas l'interrupteur d'annulation du limiteur de marche arrière si le véhicule n'a pas besoin de puissance supplémentaire pour reculer. Utilisez-le avec prudence.

REMARQUE : Lorsque l'interrupteur d'annulation du limiteur de marche arrière est activé, la vitesse en marche arrière augmente considérablement. Ne conduisez pas les gaz complètement ouverts. Utilisez juste assez de gaz pour conserver la vitesse souhaitée.

MISE EN GARDE

En mode de limitation de vitesse, accélérer plus que nécessaire peut entraîner une accumulation de carburant dans le système d'échappement : le moteur tousse et/ou s'endommage.

Pour rouler en marche arrière, suivez toujours les procédures préconisées dans le présent manuel.

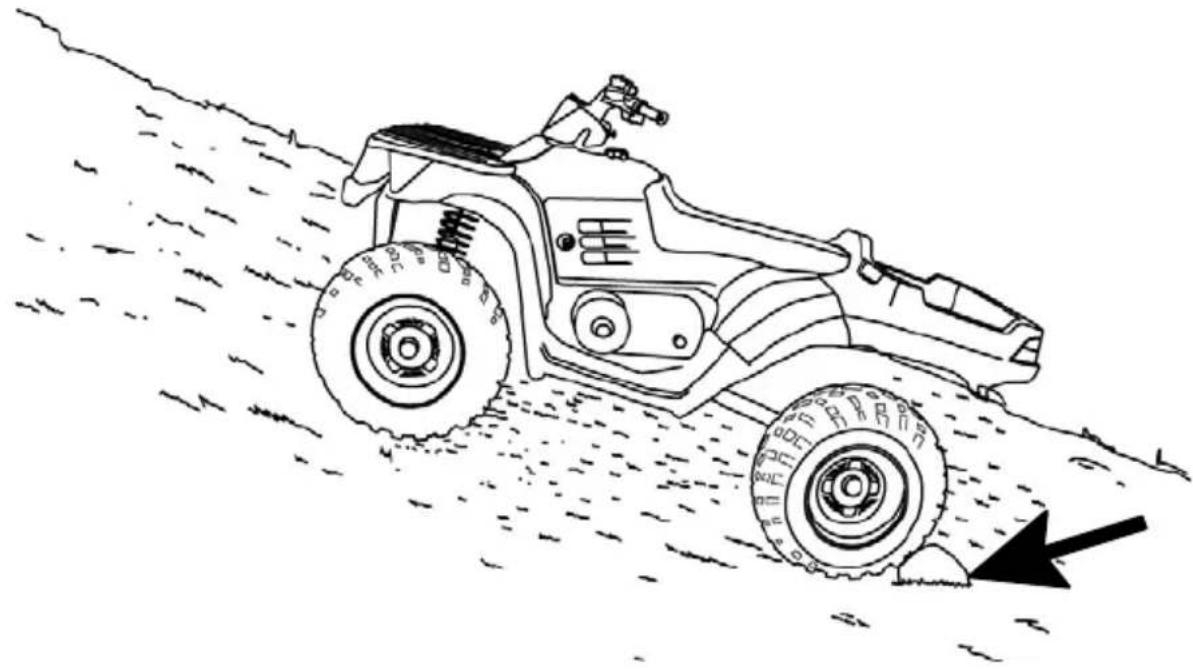

Conduite sécuritaire Stationnement en pente

Evitez de stationner sur une pente. Si vous devez stationner en pente, prenez les précautions suivantes :

1. Coupez le moteur.

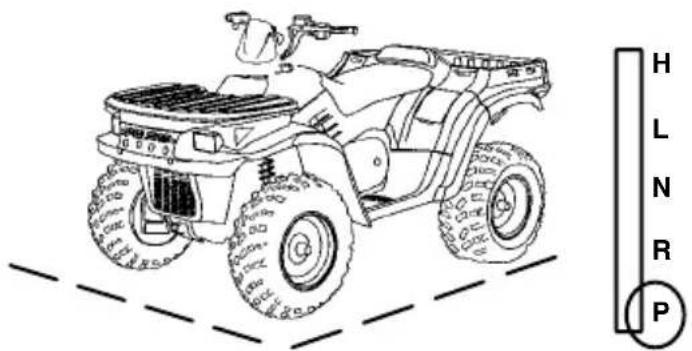

2. Engagez la vitesse PARK.

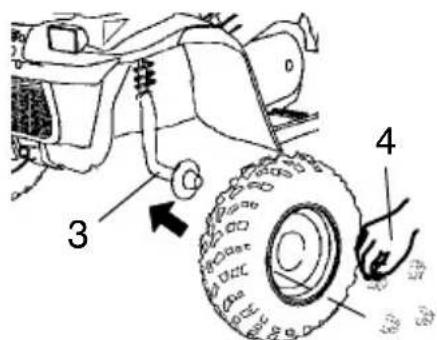

3. Immobilisez toujours les roues arrière du côté du bas de la colline.
4. Fermez le robinet de carburant.

CARATERISTIQUES ET ELEMENTS DE COMMANDE

Commandes /Instruments

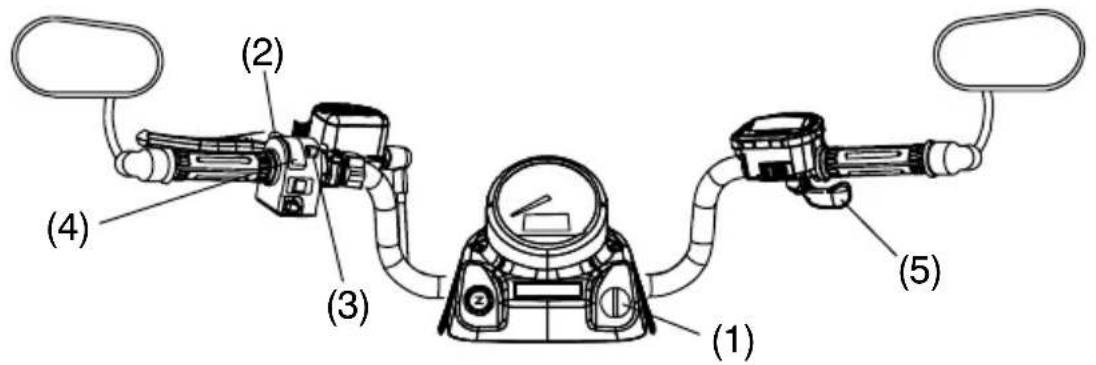

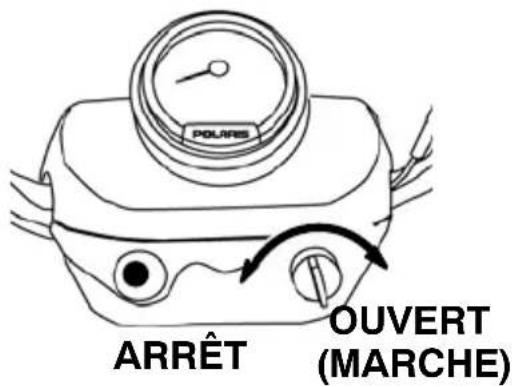

(1) Interrupteur principal

Démarrez le moteur à l'aide de l'interrupteur à clé principal. Voir page 59. Eteignez l'interrupteur principal pour couper toutes les alimentations électriques du véhicule.

AVERTISSEMENT

N'attachez pas de porte-clé ou d'anneau volumineux à l'interrupteur principal. En tournant, il pourrait heurter le bouchon du réservoir d'essence et couper de manière inattendue le circuit électrique et le moteur- pendant la conduite. Ceci pourrait entraîner des blessures graves ou mortelles.

(2) Mode compteur de vitesse / Interrupteur de désactivation (limiteur de vitesse en marche arrière)

Pour basculer entre les modes d'affichage du compteur de vitesse (sauf en marche arrière), appuyez sur le bouton. Voir page 54.

Pour avoir davantage de puissance en marche arrière, désactivez la fonction de limitation de vitesse en marche arrière en appuyant sur le bouton de désactivation avant d'accélérer.

REMARQUE : Le bouton de désactivation permet également d'activer le mode 'quatre roues motrices' en marche arrière, si l'interrupteur 'quatre roues motrices' est enclenché.

AVERTISSEMENT

Si vous enclenchez le bouton de désactivation en accélérant en marche arrière, vous risquez de perdre le contrôle du véhicule. N'activez pas l'interrupteur d'annulation du limiteur de marche arrière pendant que vous accélérez.

CARACTERISTIQUES ET ELEMENTS DE COMMANDE

Commandes /Instruments

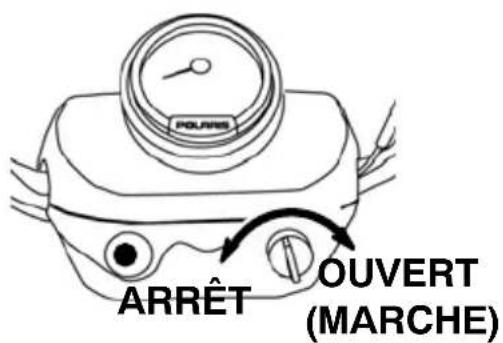

(3) Interrupteur d'arrêt du moteur

Pour couper le moteur, amenez l'interrupteur d'arrêt sur la position ARRET. Tous les circuits électriques du véhicule sont hors tension. Le moteur ne démarre pas ou ne tourne pas si cet interrupteur est positionné sur ARRET.

(4) Interrupteur des feux (4)

Il bascule les feux entre les faisceaux route et code.

REMARQUE : Les feux ne s'allument pas si l'interrupteur à clé principal n'est pas enclenché et si l'interrupteur d'arrêt du moteur ne se trouve pas en position MARCHE.

FERME

(5) Manette des gaz

Pour augmenter la vitesse moteur et le déplacement du véhicule, appuyez sur la manette des gaz. Relâchez la manette pour réduire la vitesse moteur et le déplacement du véhicule.

AVERTISSEMENT (5)

Si vous ne vérifiez pas le système des gaz, ou si vous ne le maintenez pas en bon état de marche, vous risquez un accident si la manette des gaz se coince pendant la conduite. Vérifiez le bon fonctionnement de la manette avant de démarrer le moteur. Effectuez ce contrôle de temps à autre en conduisant.

Ne démarrez et ne conduisez pas un quadricycle si les commandes des gaz grippent ou ne fonctionnent pas correctement.

Si l'accélérateur pose problème, contactez votre concessionnaire pour le faire réparer.

CARACTERISTIQUES ET ELEMENTS DE COMMANDE Commandes / Instruments

(6) Contrôle électronique des gaz (ETC)

L'ETC coupe le moteur, si le câble des gaz reste coincé en position ouverte lorsque le conducteur relâche la manette des gaz.

AVERTISSEMENT

Le contrôle électronique des gaz (ETC) coupe le moteur en cas de dysfonctionnement du dispositif d'accélération. Ne modifiez pas le système ETC et ne le remplacez pas par d'autres mécanismes d'accélération.

(7) Starter

Le starter vous aide à faire démarrer un moteur froid. Voir page 59.

(8) Avertisseur sonore

Appuyez sur le bouton de l'avertisseur sonore pour signaler votre présence.

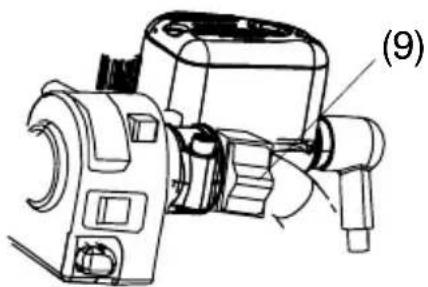

(9) Feux de détresse

Appuyez sur le bouton des feux de détresse pour faire clignoter simultanément tous les feux clignotants. Utilisez cette fonction pour avertir d'autres personnes d'une urgence ou d'autres situations demandant de faire attention.

(10) Interrupteur du mode toutes roues motrices (AWD)

L'interrupteur AWD présente trois modes : les modes 'quatre roues motrices', 2 x 4, et ROUTE.

REMARQUE : Voir la page 45 pour connaître les procédures d'utilisation de l'AWD.

Lorsque l'interrupteur AWD est activé, le quadricycle fonctionne en mode quatre roues motrices, le différentiel est verrouillé, et la traction est maximale. Le carter d'engrenage avant s'engage automatiquement lorsque les roues arrière perdent de l'adhérence. Une fois que les roues arrière tractent à nouveau le véhicule, le carter d'engrenage avant est automatiquement désaccouplé du moteur.

Lorsque le mode 2X4 est activé, le quadricycle fonctionne en permanence avec deux roues motrices, et le différentiel est verrouillé.

Lorsque le mode ROUTE est activé, le différentiel arrière est ouvert, permettant à la roue intérieure de prendre les virages indépendamment de la roue extérieure. Utilisez le mode ROUTE pour diminuer la contrainte subie par les composants moteurs sur des routes dallées et pour endommager le moins possible les pelouses ou surfaces similaires.

Ne montez ou ne descendez pas des collines, et ne traversez pas des terrains accidentés avec l'interrupteur AWD en position ROUTE. Une roue risque de perdre de l'adhérence, ce qui pourrait vous faire perdre le contrôle du véhicule.

CARACTERISTIQUES ET ELEMENTS DE COMMANDE

Commandes / Instruments

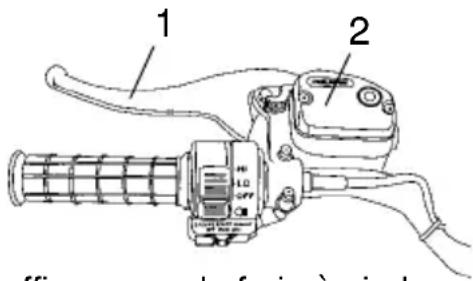

(11) Manette de frein arrière

La manette de frein commande uniquement les freins arrière. Voir page 46.

(12) Clignotant de direction

Pour activer l'indication de direction souhaitée, poussez l'interrupteur à bascule vers la gauche ou vers la droite. Pour éteindre le signal, replacez l'interrupteur au centre.

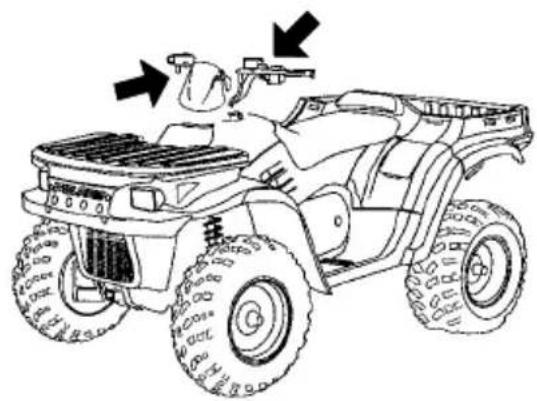

(13) Rétroviseurs

Pour réaliser des manoeuvres de circulation, aidez-vous des rétroviseurs. Avant de conduire le quadricycle, contrôlez et réglez toujours les rétroviseurs.

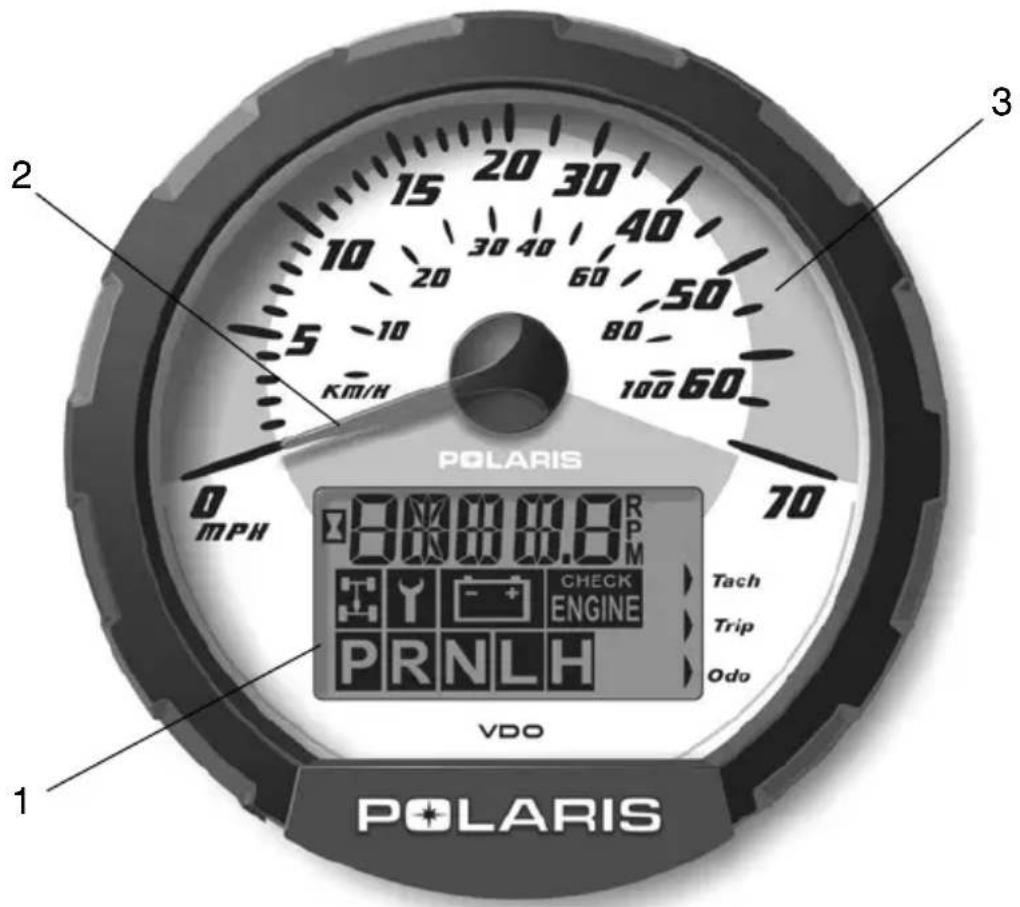

(14) Panneau d'instruments

Certaines fonctions du véhicule s'affichent sur le panneau d'instruments. Lorsqu'une fonction donnée est active, le voyant correspondant est allumé.

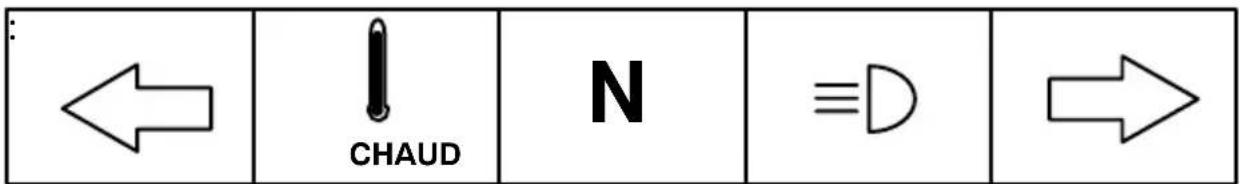

Virage à gauche Moteur chaud Neutre Faisceau de route Virage à droite

CARACTERISTIQUES ET ELEMENTS DE COMMANDE

Utilisation de l'AWD

Vous pouvez allumer ou éteindre l'interrupteur AWD lorsque le véhicule est en mouvement. L'AWD ne s'activera pas tant que la vitesse de rotation du moteur sera inférieure à 3 100 t/mn. L'AWD reste actif jusqu'à ce que vous éteigniez l'interrupteur. Si vous éteignez l'interrupteur alors que le carter d'engrenage avant est engagé, le système désaccouplera ce dernier seulement une fois que les roues arrière auront retrouvé leur adhérence.

Activez l'AWD pour anticiper les situations qui demanderont un maximum de traction. Si les roues arrière patinent, relâchez la manette des gaz avant d'activer l'AWD.

REMARQUE : Le véhicule peut rester indéfiniment en mode AWD.

REMARQUE : Le bouton de désactivation permet d'activer le mode AWD en marche arrière si l'interrupteur AWD est enclenché. Voir page 40.

MISE EN GARDE

Passer en mode AWD (ou du mode ROUTE au mode 2X4) alors que les roues arrière patinent risque d'endommager l'arbre d'entraînement et le carter d'engrenage. Activez l'AWD (ou le mode 2X4 à partir du mode ROUTE) tandis que les roues arrière ont de l'adhérence ou sont au repos.

CARACTERISTIQUES ET ELEMENTS DE COMMANDE

Verrouillage de la direction

Ce système verrouille la direction pour protéger le véhicule contre une utilisation non autorisée ou contre le vol.

1. Tournez le guidon à fond vers la gauche.
2. Insérez la clé de verrouillage de la direction, puis tournez-la dans le sens des aiguilles d'une montre.
3. Ôtez la clé.
4. Pour déverrouiller la direction, reprenez la procédure en sens chronologique inverse.

REMARQUE : Rangez les clés de verrouillage de la direction en lieu sûr. Si vous perdez les clés, vous devrez remplacer la serrure.

Frein arrière

La manette de frein (1) commande uniquement les freins arrière.

Pour activer les freins arrière, comprimez la manette de frein en direction du guidon.

REMARQUE : Comme la manette de freins commande uniquement les

freins arrière, elle n'est pas aussi efficace que le frein à pied commandant – toutes les roues.

Si les roues arrière commencent à patiner ou à glisser lorsque vous utilisez ces freins, exercez moins de pression sur la manette.

Inspectez et maintenez le niveau de liquide des freins dans le maître-cylindre (2) suivant les recommandations. Voir page 58 et 83.

AVERTISSEMENT

Si vous appuyez trop fortement sur le frein arrière lorsque vous descendez en marche arrière, l'arrière du véhicule risque de culbuter.

Si vous utilisez exagérément les freins arrière en avançant, les roues arrière risquent de patiner, vous faisant ainsi perdre le contrôle du véhicule.

CARACTERISTIQUES ET ELEMENTS DE COMMANDE

Frein à pied

Le frein à pied commandant toutes les roues (1) est placé sur le repose-pieds droit. Poussez la pédale vers l'avant avec votre pied pour activer les quatre freins ; vous obtenez ainsi une puissance de freinage maximale.

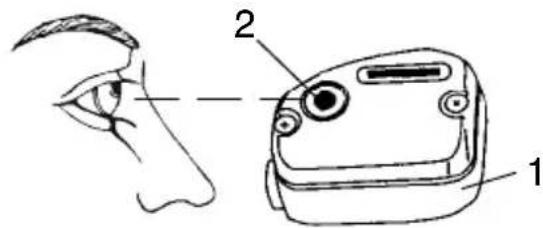

Le maître-cylindre (2) se trouve à proximité du frein à pied. Inspectez et conservez le niveau de liquide des freins en suivant les indications du présent manuel. Voir page 58 et 83.

Frein de stationnement mécanique (si monté)

AVERTISSEMENT

Conduire le quadricycle avec le frein de stationnement mécanique engagé risque d'entraîner un accident et causer des blessures graves ou mortelles. Avant de conduire, vérifiez toujours si le frein de stationnement a été relâché.

Enclenchement du frein de stationnement.

1. Comprimez et relâchez la manette de frein gauche (1) deux ou trois fois, puis comprimez et maintenez complètement fermé.

2. Poussez le verrou du frein de stationnement (2) vers l'avant pour engager le frein. Relâchez la manette de frein.

3. Pour déverrouiller le frein de stationnement, comprimez et relâchez la manette de frein.

Consignes de sécurité importantes

- Avant d'engager le frein de stationnement, placez toujours le levier de vitesse sur PARK.

- Le frein de stationnement peut se relâcher si vous le laissez engagé pendant longtemps. Pour immobiliser le véhicule, bloquez toujours les roues.

- Si le véhicule est stationné sur une pente, ne l'immobilisez pas uniquement avec le frein de stationnement. Bloquez toujours les roues du côté du bas de la colline, afin d'empêcher le véhicule de rouler, ou bien garez ce dernier perpendiculairement à la pente.

CARACTERISTIQUES ET ELEMENTS DE COMMANDE

Mesures de sécurité concernant le carburant

AVERTISSEMENT

• Sous certaines conditions, l'essence est un produit hautement inflammable et explosif.
• Manipulez l'essence avec une extrême prudence.
• Faites le plein après avoir coupé le moteur. Faites le plein à l'extérieur ou dans un local bien aéré.
• Ne remplissez jamais une jerrican de carburant sur le porte-charge. L'électricité statique présente entre le porte-charges et le jerrican pourrait créer une étincelle.
• Ne fumez pas, ne produisez pas de flamme nue ou d'étincelle dans ou à proximité du local d'approvisionnement en carburant ou de stockage de l'essence.
• Ne dépassez pas la limite de remplissage du réservoir. Ne remplissez pas le col du réservoir.
• Si de l'essence coule sur votre peau ou sur vos vêtements, enlevez-la immédiatement avec du savon et de l'eau, puis changez de vêtements.
• Fermez le robinet d'arrivée de carburant une fois le véhicule rangé ou garé.

CARACTERISTIQUES ET ELEMENTS DE COMMANDE

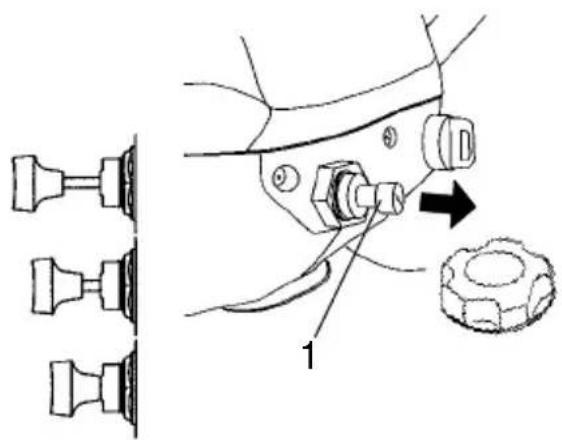

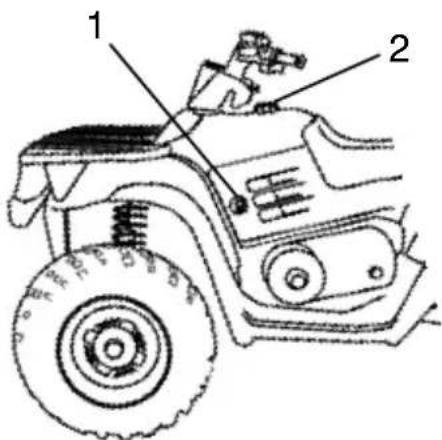

Robinet du réservoir de carburant

Le robinet de carburant (1) est situé sur le panneau latéral gauche.

FERME

Fermez le robinet avant de ranger ou de transporter le véhicule.

OUVERT

Ouvrez le robinet pour démarrer le véhicule.

RES

Tournez le robinet sur la position de réserve si l'alimentation principale de carburant est épuisée. Refaites le plein dès que possible. La réserve de carburant permet de faire entre 11 et 16 km.

REMARQUE : Une fois le plein effectué, repositionnez le robinet sur OUVERT.

Réservoir de carburant

Le bouchon de remplissage du réservoir de carburant (2) se trouve juste sous le guidon. La jauge du bouchon indique la quantité approximative de carburant restant. Refaites le plein avec de l'essence avec ou sans plomb, présentant au moins 87 octanes.

CARACTERISTIQUES ET ELEMENTS DE COMMANDE

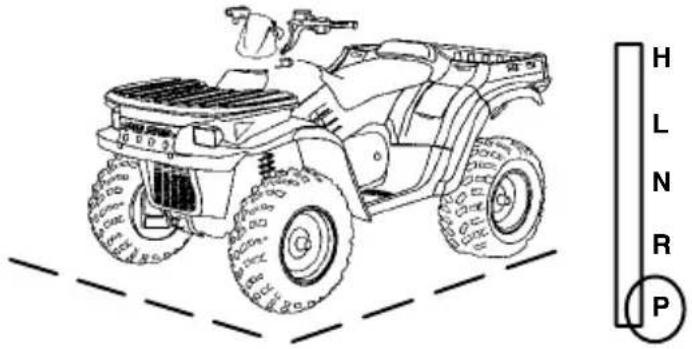

Sélecteur de vitesse

Le levier de vitesse (1) se trouve sur le côté droit du véhicule. Lorque vous laissez votre véhicule sans surveillance, placez le sélecteur sur PARK. Lorsqu'il se trouve sur PARK, la transmission est verrouillée.

H : Plage haute

L : Plage basse

N : Point mort

R : Marche arrière

P : Stationnement

MISE EN GARDE

Si vous changez de vitesse lorsque le moteur tourne plus vite qu'au ralenti ou que le véhicule est en mouvement, vous risquez d'endommager la transmission. Arrêtez le véhicule, relâchez l'accélérateur, puis amenez le levier sur la vitesse souhaitée. Engagez le frein à pied avant de passer la vitesse haute ou la position de stationnement. Si vous avez des difficultés à passer les vitesses, contactez votre concessionnaire.

Durée de vie de la courroie

Pour prolonger la durée de vie de la courroie, utilisez la plage de vitesses basse lorsque vous tractez une charge lourde et lorsque vous conduisez à moins de 11 km/h pendant longtemps.

S'il est nécessaire de tracter le véhicule, passez au point mort pour obtenir une meilleure mobilité et pour ne pas endommager la courroie.

CARACTERISTIQUES ET ELEMENTS DE COMMANDE

Démarreur-lanceur

Si la batterie est trop faible pour démarrer le moteur, utilisez le démarreur-lanceur (1). Suivez les procédures de démarrage des pages 59 et 61, en démarrant le moteur avec le démarreur-lanceur au lieu de l'interrupteur à clé principal.

1. Empoignez fermement la poignée du cordon du démarreur. Tirez doucement jusqu'à ce que le mécanisme du démarreur s'engage.

1. Pour démarrer le moteur, tirez sur le cordon d'un coup sec.

MISE EN GARDE

Si vous tirez excessivement sur le cordon du démarreur, vous endommagerez le groupe du démarreur-lanceur. Ne tirez pas sur le cordon du démarreur de manière à ce qu'il s'arrête.

Si la poignée du cordon du démarreur n'est pas correctement en place, l'eau risquera de pénétrer dans le boîtier du démarreur et endommager ses composants. Vérifiez que la poignée repose complètement sur le boîtier du démarreur, notamment si vous conduisez dans l'eau.

CARACTERISTIQUES ET ELEMENTS DE COMMANDE

Panneau d'instruments

Le panneau d'instruments capte la vitesse du véhicule sur la roue avant droite. Il mesure la distance ainsi que la durée de conduite. Il comprend également une fonction qui limite la vitesse en marche arrière entre environ 11 et 14 km/h. Voir page 40 pour avoir des informations supplémentaires.

1. Centre d'informations du conducteur
2. Aiguille du compteur de vitesse (elle indique la vitesse du véhicule et clignote, également, en cas d'alerte.)
3. Compteur de vitesse

MISE EN GARDE

Pour ne pas endommager le panneau d'instruments, lavez le quadricycle à la main ou avec un tuyau d'arrosage et utilisez un savon doux.

Ne nettoyez pas le panneau d'instruments avec de l'alcool.

Lavez immédiatement toute trace d'essence qui aurait éclaboussé sur le panneau d'instruments.

CARACTERISTIQUES ET ELEMENTS DE COMMANDE

Panneau d'instruments

Centre d'informations du conducteur

Le centre d'informations du conducteur est monté dans le panneau d'instruments. Tous les segments s'allument pendant 2,5 secondes au démarrage.

REMARQUE : Si le panneau d'instruments ne s'allume pas, il se peut qu'il ait été désactivé par une surtension de batterie afin de protéger le circuit électrique. Si cela se produit, emmenez votre quadricycle chez votre concessionnaire Polaris.

1. Témoin de vitesse - Selon la position du levier de vitesse, il indique les vitesses suivantes :

H = Plage haute

L = Plage basse

N = Point mort

R = Marche arrière

P = Stationnement

1. Voyant AWD - Ce voyant s'allume lorsque le dispositif électrique du système AWD est activé.

2. Témoin d'affichage des heures du moteur

3. Témoin de la périodicité d'entretien / du mode diagnostic

4. Batterie insuffisamment chargée et sur tension - Cet avertissement indique normalement que le régime moteur du véhicule est trop bas pour conserver la batterie en charge. L'avertissement peut également survenir si, moteur au ralenti, la consommation électrique est importante (feux, ventilateur, accessoires). Pour supprimer l'avertissement, roulez à une vitesse moteur plus élevée ou rechargez la batterie.

5. Odomètre / tachymètre / compteur journalier / compteur d'heures

6. Témoin d'avertissement de l'éat du moteur - "CHAUD" s'affiche si le moteur surchauffe. Coupez le moteur pour ne pas l'endommager sérieusement.

7. Témoin de mode

CARACTERISTIQUES ET ELEMENTS DE COMMANDE

Panneau d'instruments

Centre d'informations du conducteur

Le bouton d'annulation de la limitation de vitesse en marche arrière situé sur la partie gauche du guidon sert également de bouton de sélection du mode. Utilisez le bouton de sélection du mode pour basculer entre les quatre (4) modes standard du centre d'informations du conducteur.

REMARQUE : La transmission n'a pas lieu en marche arrière.

Mode 1 - Odomètre

L'odomètre enregistre la distance totale parcourue par le véhicule depuis sa fabrication.

Mode 2 - Compteur journalier

Le compteur journalier enregistre la distance parcourue pendant un trajet si vous le remettez à zéro avant de partir. Pour remettre à zéro le compteur journalier, sélectionnez le mode Compteur journalier. Appuyez sur le bouton de mode et maintenez-le enfoncé (bouton de désactivation) jusqu'à ce qu'il affiche 0.

REMARQUE : Le compteur journalier comporte un point décimal, mais pas l'odomètre.

Mode 3 - Compteur d'heures

Le compteur d'heures enregistre le nombre total d'heures de service du moteur.

Mode 4 - Tachymètre

Le tachimètre affiche la vitesse de rotation du moteur. La vitesse moteur peut fluctuer légèrement ; ceci est normal et provient de changements d'humidité, de température, et d'altitude.

CARACTERISTIQUES ET ELEMENTS DE

COMMANDE

Panneau d'instruments

Centre d'informations du conducteur

Mode diagnostic

Le mode diagnostic est fourni uniquement à titre informatif. Veuillez emmener votre quadricycle chez votre concessionnaire pour toute réparation importante.

L'icône de la clé s'affiche lorsque la jauge se trouve en mode diagnostic.

Pour programmer le mode diagnostic :

1. Eteignez l'interrupteur à clé principal, puis attendez 10 secondes.
2. Mettez la transmission au point mort ou sur la position PARK.
3. Maintenez le bouton de mode enfoncé et enclenchez l'interrupteur à clé principal.
4. Relâchez l'interrupteur dès que l'affichage est activé.
5. Utilisez le bouton de sélection du mode pour basculer entre les six (6) écrans de diagnostic.

Vous pouvez quitter le mode diagnostic de trois (3) manières :

• Sortez la transmission du point mort.
• Eteignez puis allumez l'interrupteur à clé principal.
  •Déplacez les pneus.

Ecran 1 : Tension de la batterie

Ecran 2 : Tachymètre

Ecran 3 : Diagnostic AWD

Cet écran indique si le courant circule dans le système AWD.

Ecran 4 : Diagnostic du circuit de vitesses

Cet écran affiche la résistance (en ohm) relevée à l'entrée du changement de vitesse.

CARACTERISTIQUES ET ELEMENTS DE COMMANDE

Panneau d'instruments

Centre d'informations du conducteur

Mode diagnostic

Ecran 5 : Périodicité d'entretien programmable

La périodicité d'entretien programmable vous rappelle de manière commode quand vous devez effectuer la révision. Cette fonction est pré-programmée sur 50 heures.

Avant de pouvoir l'utiliser, vous devez l'activer.

Une fois réglée, le système soustrait les heures de service des heures indiquées jusqu'à ce qu'il atteigne 0. Pour vous rappeler que la révision est arrivée à échéance, l'icône de la clé clignotera rapidement pendant cinq secondes à chaque démarrage du moteur.

Réglage de la périodicité d'entretien

1. Appuyez sur le bouton de sélection du mode / d'annulation de limitation de vitesse, et maintenez-le enfoncé jusqu'à ce que l'icône de la clé clignote. Relâchez le bouton.
2. Appuyez sur le bouton une fois pour faire avancer le réglage d'une heure. Appuyez sur le bouton et maintenez-le enfoncé si vous voulez que les heures défilent plus rapidement.
3. Lorsque vous obtenez la périodicité désirée, relâchez le bouton. La périodicité d'entretien est réglée lorsque la clé arrête de clignoter.

REMARQUE : Si vous dépassez le nombre voulu, maintenez le bouton enfoncé jusqu'à ce que le compteur revienne à 0. Vous pouvez alors régler un nouveau chiffre.

Désactivation de la périodicité d'entretien

1. Basculez sur le mode périodicité d'entretien.
2. Appuyez sur le bouton de sélection de mode et maintenez-le enfoncé pendant sept (7) secondes environ. La périodicité d'entretien est désactivée lorsque le mot ETEINT s'affiche.

Ecran 6 : Bascule miles / kilomètres

Le compteur journalier et l'odomètre peuvent afficher des kilomètres ou des miles. Le mode d'affichage courant utilisera soit KM, soit MP.

1. Appuyez sur le bouton de sélection de mode, puis maintenez-le enfoncé jusqu'à ce que les lettres clignotent.
2. Appuyez une fois sur le bouton de sélection du mode et relâchez-le. Le mode est réglé une fois que l'affichage s'arrête de clignoter.

FONCTIONNEMENT

Période de rodage

La période de rodage de votre nouveau quadricycle Polaris correspond aux dix premières heures de fonctionnement, ou au temps nécessaire à la consommation des deux premiers pleins d'essence. Aucune initiative de votre part n'augmentera la durée de vie et les performances de votre quadricycle, si cen'est l'application des procédures suivantes destinées à un rodage approprié. Prendre bien soin d'un moteur neuf se traduira par de meilleures performances et une durée de vie prolongée.

Lors des trois premières heures d'utilisation, n'accélérez pas à fond et ne roulez pas à grande vitesse sur de longues périodes.

Exécutez soigneusement les procédures suivantes.

1. Remplissez le réservoir avec de l'essence.
2. Contrôlez le niveau d'huile indiqué sur la jauge. Si nécessaire, ajoutez de l'huile. Voir page 73.
3. Choisissez un espace ouvert et suffisamment vaste pour vous familiariser avec le fonctionnement et le comportement de votre véhicule.
4. Conduisez lentement. Faites varier l'ouverture des gaz. N'utilisez pas le ralenti pendant longtemps.
5. Vérifiez régulièrement les niveaux des liquides, les commandes, et les zones indiquées dans l'inventaire des contrôles à réaliser quotidiennement avant de partir. Voir page 58.
6. Tractez uniquement des charges légères.
7. Effectuez la vidange de rodage au bout d'un mois d'utilisation.

FONCTIONNEMENT

Inspection avant l'utilisation du véhicule

Liste de contrôle avant l’utilisation du véhicule
Composant Remarques Voir page
Système de freinage Contrôlez le bon fonctionnement du système. 82
Liquide de frein Vérifiez que le niveau est correct. 83
Frein à pied Contrôlez le bon fonctionnement du système. 47
Suspension avant Inspectez, lubrifiez si nécessaire 71
Suspension arrière Inspectez, lubrifiez si nécessaire 71
Direction Vérifiez qu’elle fonctionne sans gripper. –
Pneus Contrôlez l’état et la pression. 90, 115
Roues / brides	Contrôlez, vérifiez que les brides sont bien serrées.	89
Ecrous, boulons, brides du cadre	Contrôlez, vérifiez qu’ils sont bien serrés.	–
Carburant et huile	Vérifiez que les niveaux sont corrects.	49, 73
Accélérateur	Contrôlez le bon fonctionnement du système.	41, 87
Feux clignotants / interrupteurs	Vérifiez qu’ils fonctionnent.	40
Interrupteur d’arrêt du moteur	Contrôlez le bon fonctionnement du système.	41
Filtre à air, avant- filtre	Inspectez, nettoyez	91
Tube à sédiments de la boîte d’aspiration d’air	Evacuez les dépôts visibles	–
Feu avant	Vérifiez le fonctionnement ; appliquez de la graisse diélectrique Polaris lorsque vous changez l’ampoule.	92
Feu de freinage / feu arrière	Vérifiez le fonctionnement ; appliquez de la graisse diélectrique Polaris lorsque vous changez l’ampoule.	93
Tenue de conduite	Portez un casque, ainsi que des lunettes et des vêtements protecteurs.	22

FONCTIONNEMENT

Démarrage du moteur

Démarrage d'un moteur froid

AVERTISSEMENT

Les gaz d'échappement du moteur contiennent du monoxide de carbone toxique ; ils peuvent faire perdre connaissance, entraînant ainsi des blessures graves ou mortelles. Ne faites jamais tourner un moteur dans une zone fermée ou dans un local.

MISE EN GARDE

Conduire le véhicule immédiatement après l'avoir démarré risque d'endommager le moteur. Laissez chauffer le moteur pendant plusieurs minutes avant de rouler.

1. Placez le véhicule sur une surface plane.
2. Engagez la vitesse PARK.

1. Ouvrez le robinet de carburant.
2. Amenez l'interrupteur d'arrêt du moteur sur CONDUITE.

1. Tirez le bouton du starter (1) vers vous jusqu'à la butée.

TOTALEMENT SORTI

A MOITIE SORTI

FERME

REMARQUE : Pendant la conduite, assurez-vous que le starter n'est pas enclenché. Un excès de carburant noyant l'huile moteur augmenterait l'usure des composants du moteur.

FONCTIONNEMENT

Démarrage du moteur

Démarrage d'un moteur froid

REMARQUE : Ne comprimez pas la manette des gaz lorsque vous démarrez le moteur.

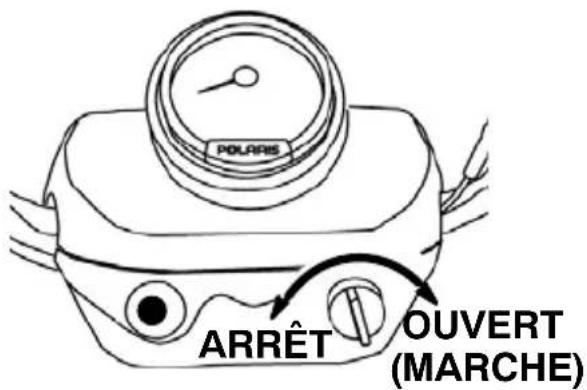

1. Pour engager le démarreur, tournez la clé de contact au-delà de la position MARCHE. Activez le démarreur pendant cinq secondes maximum. Relâchez la clé lorsque le moteur démarre.

2. Si le moteur ne démarre pas, relâchez le démarreur puis attendez pendant cinq secondes.

3. Reprenez les étapes 6 et 7 jusqu'à ce que le moteur démarre.

4. Si le moteur ralentit ou s'arrête, tirez le starter à moitié.

5. Faites varier le régime moteur avec l'accélérateur. Une fois que le moteur a atteint un ralenti régulier, enfoncez entièrement le starter.

Démarrage d'un moteur chaud

En présence d'un moteur chaud, vous n'avez pas besoin d'utiliser le starter. Une sur-utilisation du starter risque d'encrasser les bougies d'allumage.

1. Démarrez un moteur chaud en suivant la procédure appliquée à un moteur froid, mais n'utilisez pas le starter. Voir page 59.

REMARQUE : Si le moteur s'est refroidi et ne démarre pas immédiatement, vous devrez éventuellement tirer le starter par intermittence (à mi-course).

1. Si vous avez abusé du starter avec un moteur chaud, rentrez le starter puis comprimez à fond la manette des gaz pendant le démarrage.
2. Une fois le moteur démarré, relâchez immédiatement la manette des gaz.
3. Si toutes les conditions sont favorables et que le moteur ne démarre pas, remplacez la bougie d'allumage puis recommencez.

Fonctionnement par temps froid pour moteurs 4 temps

La condensation à l'intérieur du moteur s'accroît tandis que la température extérieure baisse. Si vous conduisez votre véhicule toute l'année, vérifiez fréquemment le niveau d'huile. Si le niveau d'huile a augmenté, ceci pourrait être un signe de condensation au fond du réservoir d'huile, ce qui pourrait endommager le moteur. Vous devez drainer toute trace de condensation.

Faites toujours fonctionner le moteur suffisamment longtemps pour qu'il atteigne sa température de service, ce qui réduit la condensation. Pour chauffer plus rapidement le moteur et pour faciliter le démarrage par temps froids, procurez-vous un dispositif de chauffage du moteur auprès de votre concessionnaire Polaris.

FONCTIONNEMENT

Prévention d'un glissement / d'une défaillance de la courroie

Une courroie qui a glissé crée de la chaleur, ce qui détruit les courroies et rend inopérants les revêtements externes de la poulie. Lorsque vous conduisez lentement, utilisez une plage de vitesses basse. La température de l'air à l'intérieur du revêtement de la poulie diminuera considérablement, prolongeant la durée de vie des composants du PVT (courroie, revêtement, etc.).

Sélection de la plage basse ou de la plage élevée

Utilisez la plage basse pour :

•tractor de lourdes charges
- conduire sur des terrains difficiles (marais, montagnes, etc.) à des vitesses lentes
•conduire sur des surfaces dallées

Utilisez la plage haute pour :

- faire du tout-terrain à des vitesses relativement élevées

Système PVT

AVERTISSEMENT

Ne modifiez aucun composant du système PVT. Il diminuerait en puissance et pourrait tomber en panne à des vitesses élevées. Le système PVT a été équilibré avec précision. Toute modification déséquilibrera le système, créant des vibrations et charges supplémentaires sur les composants.

Le système PVT tourne à une vitesse élevée, produisant une force importante sur les composants de transmission. Ce système a été conçu et testé de façon approfondie pour en faire un produit sûr. Toutefois, afin d'assurer la sécurité du système, vous devez, en tant que propriétaire, vous conformer aux instructions suivantes :

• Suivez toujours toutes les procédures d'entretien recommandées. Consultez votre concessionnaire conformément au manuel du propriétaire.
• Ce système PVT est conçu pour les produits Polaris uniquement. Ne l'installez sur aucun autre produit.
• Assurez-vous toujours que le carter du PVT est solidement à sa place pendant la conduite.

Séchage du PVT

Si de l'eau a pénétré dans le système PVT, séchez-le avant de vous servir du véhicule.

1. Retirez le bouchon de vidange. Videz l'eau. Remettez le bouchon de vidange en place.
2. Démarrez le moteur. Engagez la vitesse PARK. Faites varier les gaz pendant 10 à 15 secondes pour éliminer l'humidité et permettre à l'air de sécher la courroie et les poulies. Ne maintenez pas les gaz ouverts à fond.
3. Laissez le régime moteur retourner au ralenti ; puis, engagez la plage de vitesses la plus basse.
4. Vérifiez si la courroie dérape. Si elle dérape, répétez la procédure.
5. Emmenez sans délai le véhicule chez votre concessionnaire pour le faire réviser.

SYSTEMES DE CONTROLE DES EMISSIONS

Système de contrôle des émissions sonores

Ne modifiez pas les composants du moteur, de l'admission, et de l'échappement, vous risqueriez de ne plus respecter la réglementation nationale sur les niveaux sonores.

Dispositif anti-étincelles

Votre véhicule Polaris est équipé d'un dispositif anti-étincelles conçu pour la conduite sur route et tout-terrain. Lorsque vous vous servez du véhicule, ce dispositif anti-étincelles doit obligatoirement être installé et fonctionner.

Système de contrôle des gaz d'échappement

Les gaz expulsés par le dispositif d'échappement de ce véhicule sont contrôlés par l'étude du moteur, qui comprend l'allumage et lalimentation réglée en usine. Pour obtenir des performances optimales, le moteur et ses composants connexes doivent se conformer aux spécifications Polaris.

Le réglage du ralenti du moteur est le seul réglage préconisé que peut réaliser le conducteur. Tout autre réglage doit être réalisé par un concessionnaire Polaris agréé.

Parasites électromagnétiques

Le présent système d'allumage est conforme aux normes des États-Unis, du Canada (ICÈS-002), et aux directives européennes (89/336/EEC et 97/24/EC).

ENTRETIEN ET LUBRIFICATION

Tableau d'entretien périodique

Les périodicités d'entretien figurant dans le tableau suivant se réfèrent à des conditions de conduite moyennes. Les véhicules soumis à une utilisation intensive doivent être contrôlés et entretenus plus souvent.

Définition d'une "utilisation intensive"

• Immersion fréquente dans la boue, l'eau, ou lesable
• Régime moteur élevé lors de courses ou correspondant à une conduite sportive
• Conduite prolongée à vitesses basses, utilisation avec des chargements importants
  •Ralenti prolongé
  •Trajet court par temps froid

REMARQUE : Les opérations d'entretien et de réglage sont cruciales. Si vous ne connaissez pas les procédures de service sécuritaire et de réglage, confiez-les à un concessionnaire Polaris qualifié.

Le mode de programmation de la périodicité d'entretien sur le panneau d'instruments vous aidera à déterminer quand réaliser l'entretien. Voir page 56.

Symboles du tableau d'entretien

▶Exécutez ces procédures plus souvent si le véhicule est soumis à une utilisation intensive.
E Entretien du système de contrôle des émissions
■Faites réaliser ces opérations d'entretien par un concessionnaire Polaris agréé.

AVERTISSEMENT

Une mauvaise application des procédures accompagnées du symbole ■ risque de provoquer des défaillances dans les composants et d'entraîner des blessures graves ou mortelles. Faites réaliser ces opérations d'entretien par un concessionnaire Polaris agréé.

ENTRETIEN ET LUBRIFICATION

Tableau d'entretien périodique

Effectuez toutes les opérations d'entretien à la première date atteinte.

Composant Périodicité d'entretien		(la première échue)			Remarques
		Heures	Calendrier Kilomètres
■	Direction - Avant la		conduite	-	Réalisez les réglages nécessaires. Voir la liste de contrôle avant la conduite page 58.
▶	Suspension avant - Avant la		conduite	-
▶	Suspension arrière - Avant la		conduite	-
	Pneus - Avant la		conduite	-
▶	Niveau du liquide de frein	-	Avant la conduite	-
▶	Course de la manette de frein	- Avant la conduite		-
	Systèmes de freinage - Avant la		conduite	-
	Roues / brides - Avant la		conduite	-
	Fixations du cadre	- Avant la conduite		-
▶	Niveau d'huile moteur - Avant la		conduite	-
▶	Filtre à air, avant- filtre	-	Chaque jour	-	Inspectez ; nettoyez souvent
▶	Tube à sédiments de la boîte d'aspiration d'air	-	Chaque jour	-	Evacuez les dépôts visibles
	Liquide de refroidissement (le cas échéant)	-	Chaque jour	-	Vérifiez le niveau chaque jour, remplacez le liquide tous les 2 ans
	Feu avant / feu arrière	-	Chaque jour	-	Vérifiez le bon fonctionnement ; appliquez de la graisse diélectrique en cas de remplacement
▶	Filtre à air, élément principal	-	Une fois par semaine	-	Inspectez ; remplacez si nécessaire
	Boîtier du démarreur-lanceur	-	Une fois par semaine	-	Vidangez l'eau si nécessaire, vérifiez souvent si vous conduisez dans l'eau
▶	Usure des garnitures de frein	10	Une fois par mois	100	Inspectez régulièrement
	Batterie	20	Une fois par mois	200	Vérifiez les bornes ; nettoyez ; testez
▶	Huile de la boîte d'engrenage avant (si montée)	25	Une fois par mois	250	Contrôlez le niveau ; remplacez une fois par an
▶	Huile de la boîte d'engrenage centrale (si montée)	25	Une fois par mois	250	Contrôlez le niveau ; remplacez une fois par an
▶	Huile de la boîte d'engrenage arrière (si montée)	25	Une fois par mois	250	Contrôlez le niveau ; remplacez une fois par an
▶	Huile pour transmission	25	Une fois par mois	250	Contrôlez le niveau ; remplacez une fois par an

Exécutez ces procédures plus souvent si le véhicule est soumis à une utilisation intensive.
E Entretien du système de contrôle des émissions
■Faites réaliser ces opérations d'entretien par un concessionnaire Polaris agréé.

ENTRETIEN ET LUBRIFICATION

Tableau d'entretien périodique

Composant Périodicité d'entretien (la première échue)					Remarques
►E	Elément filtrant du moteur (si monté)	25 Une	fois par mois	250 Inspectez ; remplacez si nécessaire
►E	Vidange de l'huile moteur (rodage)	25 1 M	250 Effectuez la vidange de rodaage au bout d'un mois d'utilisation
►	Lubrification générale	50	3 M	500	Lubrifiez tous les raccords, pivots, câbles, etc.
	Liaison de la transmission	50	6 M	500	Contrôlez ; lubrifiez ; réglez
■D	direction 50 6 M 500 Lubrification
►	Suspension avant	50	6 M	500	Lubrification
►	Suspension arrière	50	6 M	500	Lubrification
	Cuve à flotteur du carburateur	50 6 M	500 Videz la cuve régulièrement et avant le remisage
■E	Câble des gaz / Interrupteur ETC	50 6 M	500 Contrôlez ; réglez ; lubrifiez ; remplacez si nécessaire
■E	Câble du starter	50	6 M	500	Contrôlez ; réglez ; lubrifiez ; remplacez si nécessaire
E	Conduites / brides d'entrée d'air du carburateur	50 6 M	500 Vérifiez que les conduites sont bien étanches / ne présentent pas de fuites d'air
	Courroie d'entraînement	50	6 M	500	Inspectez ; réglez ; remplacez si nécessaire
	Système de refroidissement (le cas échéant)	50 6 M	500 Contrôlez la proportion de liquide de refroidissement en saison ; système du test de pression tous les ans
►E	Vidange de l'huile moteur	100	6 M	1000	Effectuez la vidange de rodage au bout d'un mois d'utilisation
►E	Remplacement du filtre à huile	100	6 M	1000	Remplacez lors du renouvellement de l'huile
►E	Flexible d'aération du réservoir d'huile	100	12 M	1000	Contrôlez sa disposition et son état
■E	Jeu des soupapes	100	12 M	1000	Inspectez ; réglez

Exécutez ces procédures plus souvent si le véhicule est soumis à une utilisation intensive.
E Entretien du système de contrôle des émissions
■ Faites réaliser ces opérations d'entretien par un concessionnaire Polaris agréé.

ENTRETIEN ET LUBRIFICATION

Tableau d'entretien périodique

Composant Périodicité d'entretien(la première échue)					Remarques
■E	Circuit de carburant	100	12 M	1000)	Vérifiez que le bouchon du réservoir, les conduites, le robinet de carburant, le filtre, la pompe et le carburateur ne fuient pas ; remplacez les conduites tous les deux ans.
■E	Filtre à carburant	100	12 M	1000	Remplacez tous les ans
▶F	radiateur(le cas échéant)	100 12 M	1000 Inspectez ; nettoyez les surfaces externes
▶F	exibles de refroidissement(le cas échéant)	100 12 M	1000 Vérifiez qu'ils ne fuient pas
▶	Bâtis du moteur	100	12 M	1000	Inspectez
	Silencieux / tuyau d'échappement	100 12 M	1000 Inspectez
■E	Bougie d'allumage	100	12 M	1000	Inspectez ; remplacez si nécessaire
■E	Réglage d'allumage 100	12 M	1000 Inspectez
▶	Câblage	100	12 M	1000	Vérifiez l'usure, la disposition, et la sécurité; appliquez de la graisse diélectrique aux connecteurs exposés à l'eau, à la boue, etc.
■Poulies (motrice et menée)		100 12 M	1000 Contrôlez ; nettoyez ; remplacez les pièces usées
■Roulements des roues avant		100 12 M	1600 Inspectez ; remplacez si nécessaire
■	Liquide de frein	200	24 M	2000	Renouvelez tous les deux ans
	Dispositif anti-étincelles	300	36 M	3000	Nettoyez
E	Ralenti	–			Réglez si nécessaire
■	Parallélisme	–			Contrôlez régulièrement ; réglez lors du remplacement des pièces
▶■	Frein à pied	–			Contrôlez chaque jour; réglez si nécessaire
	Portée du feu avant	–			Réglez si nécessaire

Exécutez ces procédures plus souvent si le véhicule est soumis à une utilisation intensive.

E Entretien du système de contrôle des émissions

■ Faites réaliser ces opérations d'entretien par un concessionnaire Polaris agréé.

ENTRETIEN ET LUBRIFICATION

Enregistrement des opérations d'entretien périodique

Utilisez le tableau suivant pour enregistrer les opérations d'entretien périodique.

Entretien Périodicité respectée	Entretien Date	Concessionnaire ou personne chargée de l’entretien	Remarques

ENTRETIEN ET LUBRIFICATION

Enregistrement des opérations d'entretien périodique

Utilisez le tableau suivant pour enregistrer les opérations d'entretien périodique.

Entretien Périodicité respectée	Entretien Date	Concessionnaire ou personne chargée de l’entretien	Remarques

ENTRETIEN ET LUBRIFICATION

Symbole du couple de serrage

=Serrez la pièce selon les spécifications.

Recommendations concernant la lubrification

Contrôlez et lubrifiez tous les composants selon la périodicité indiquée dans le tableau d'entretien périodique à partir de la page 65. Les pièces ne figurant pas au tableau doivent être lubrifiées selon les périodicités de lubrification générale.

Composant Lubrifiant	Méthode
Moteur Synthétique 0W	40 PolarisPremium 4	Voir page 72
Freins Liquide DOT 3 uniquement Voir page 82
Transmission Synthétique	AGL PremiumLubrifiant pour cartersd'engrenage	Voir page 82
Carter d'engrenage avant	Liquide pour embrayage de moyeux moteurs Premium Polaris	Voir page 80
Carter d'engrenage arrière	Liquide pour commande par engrenage d'angle tout-terrain Premium	Voir page 81
Arbre de propulsion avant	Graisse pour joint en U Premium	Repérez les raccords puis graissez
Arbre propulseur arrière	Graisse pour joint en U Premium	Repérez les raccords puis graissez
Joint à rotule de la bielle de direction avant	Graisse pour joint en U Premium	Repérez les raccords puis graissez

ENTRETIEN ET LUBRIFICATION

Huile moteur

L'huile synthétique Premium 4 Polaris est la seule huile recommandée pour ce moteur. Vous pouvez utiliser l'huile "SH" agréé API tant qu'elle est 0W-40. Si vous n'utilisez pas l'huile Premium 4 Polaris, vous devrez éventuellement effectuer la vidange plus fréquemment. Reportez-vous à la page 109 pour connaître le numéro des pièces des produits Polaris.

Contrôlez et vidangez toujours l'huile moteur selon la périodicité indiquée dans le tableau d'entretien périodique à partir de la page 65.

MISE EN GARDE

L'utilisation d'une huile non-recommandée risque d'endommager gravement le moteur. Utilisez uniquement de l'huile synthétique toute saison Premium 4 Polaris, ou bien une huile "SH" 0W-40 homologuée par l'API. N'utilisez jamais une autre marque et ne mélangez pas plusieurs marques

ENTRETIEN ET LUBRIFICATION

Contrôle de l'huile

1. Placez le véhicule sur une surface plane.
2. Engagez la vitesse PARK.

1. Démarrez le moteur. Laissez-le tourner au ralenti pendant 30 secondes.
2. Coupez le moteur.

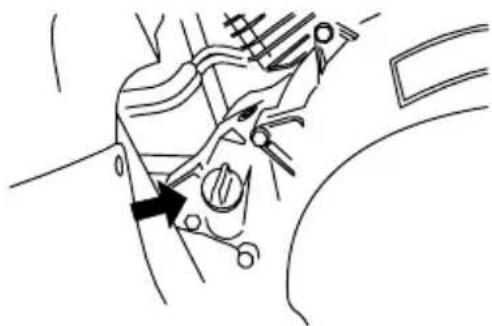

1. Retirez la jauge. Essuyez-la.

1. Remettez la jauge complètement en place.
2. Retirez la jauge. Contrôler le niveau d'huile.

1. Ajoutez l'huile requise de manière à amener le niveau entre les repères minimum (MIN) et maximum (MAX) (1).

Remplacement du filtre et vidange de l'huile

Vidangez toujours l'huile moteur selon la périodicité indiquée dans le tableau d'entretien périodique à partir de la page 65. Remplacez toujours le filtre à huile lorsque vous effectuez la vidange. Effectuez la vidange plus souvent si le véhicule est utilisé :

•dans l'eau ou la poussière ;

• si la température de l'air est inférieure à -12^ C ;
• pour de courts trajets entre -12^ et -1^ C (le moteur n'atteint pas la température de service).

MISE EN GARDE

Si vous laissez le système du quadricycle sans huile pendant une période prolongée, ceci risque de désamorcer la pompe à huile et d'endommager le moteur. Remplacez toujours l'huile et le filtre dans les quelques heures suivant la vidange. Ne laissez pas le véhicule sans huile pendant la nuit.

1. Utilisez les produits recommandés par Polaris.

•Filtre à huile (P/N 3084963)
- Deux bidons de 0,95 litre d'huile 0W/40

1. Placez le véhicule sur une surface plane.

2. Engagez la vitesse PARK.

3. Démarrez le moteur. Laissez-le tourner au ralenti pendant deux minutes.

4. Coupez le moteur.

Remplacement du filtre et vidange de l'huile

1. Placez un récipient collecteur (1) sous le véhicule.
2. Retirez le bouchon de vidange (2).
3. Videz l'huile.

Vous risquez de vous brûler gravement avec de l'huile très chaude. Ne mettez pas de l'huile très chaude en contact avec la peau.

1. Réinstallez le bouchon de vidange accompagné d'un joint d'étanchéité neuf (3).

$$ \tau = 1 9 \mathrm{N} - \mathrm{m} $$

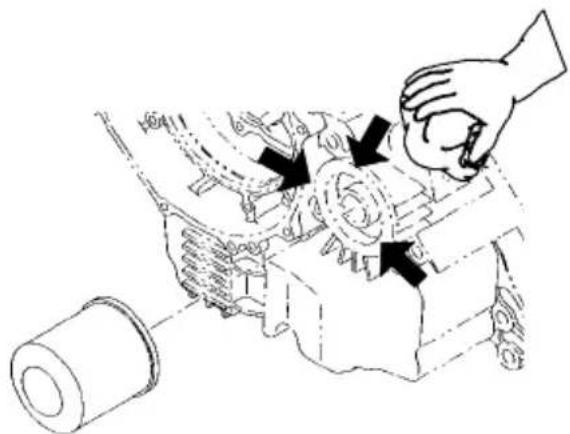

1. Placez des serviettes sous le filtre à huile.
2. A l'aide d'une clé pour filtre à huile (4), tournez le filtre en sens inverse des aiguilles d'une montre puis retirez-le.

1. Nettoyez sur le moteur la zone d'application du filtre.

ENTRETIEN ET LUBRIFICATION Remplacement du filtre et vidange de l'huile

1. Lubrifiez l'anneau-torique du filtre.

1. Installez le filtre à huile neuf. Une fois que le filtre applique sur le moteur, tournez-le d'un demi-tour à la main.

1. Retirez la jauge (1).

2. Ajoutez deux bidons de 0,95 litre d'huile 0W/40.

3. Remettez la jauge en place.

1. Démarrez le moteur. Laissez-le tourner au ralenti pendant deux minutes.

2. Coupez le moteur.

3. Vérifiez l'absence de fuites d'huile.

1. Contrôler le niveau d'huile. Ajoutez l'huile requise de manière à amener le niveau entre les repères minimum (MIN) et maximum (MAX) (2).

2. Mettez au rebut de manière réglementaire l'huile et le filtre usagés.

Entretien du système de refroidissement de l'huile moteur

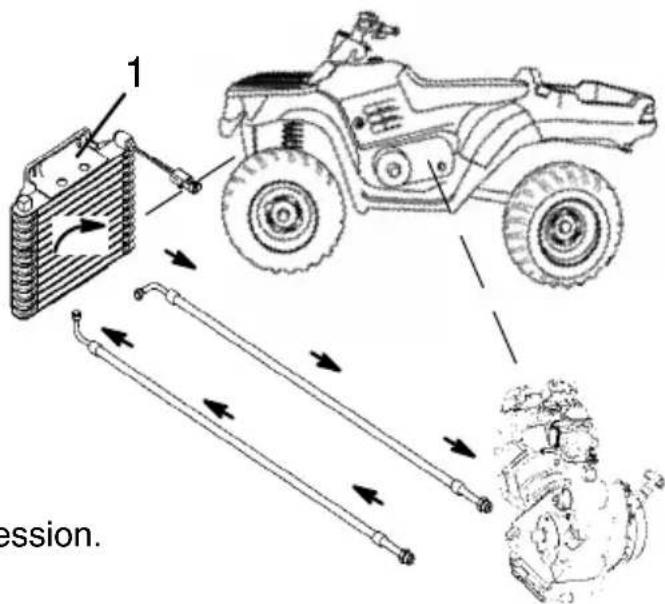

Le système de refroidissement (1) de l'huile demande peu d'entretien ; il faut seulement le garder exempt de boue et de résidus.

MISE EN GARDE

N'enlevez pas les résidus du système de refroidissement avec un nettoyeur haute pression car la pression pourrait endommager les ailettes de refroidissement. Utilisez uniquement de l'eau basse pression.

ENTRETIEN ET LUBRIFICATION Contrôle de l'huile de la transmission

Voir page 71 pour les lubrifiants recommandés.

1. Placez le véhicule sur une surface plane.
2. Engagez la vitesse PARK.

1. Enlevez le bouchon de remplissage (1).

1. Insérez un instrument de mesure propre dans le bouchon de remplissage.

1. Conservez le niveau de liquide à 4,13 cm au-dessous de la partie supérieure de l'orifice pour le bouchon.

1. Ajoutez du liquide selon le besoin. Réinstallez le bouchon de remplissage.

= 19 ~N - m

Vidange de l'huile de la transmission

1. Placez le véhicule sur une surface plane.
2. Engagez la vitesse PARK.

1. Retirez le bouchon de vidange.
2. Videz le liquide dans un récipient collecteur.
3. Remettez le bouchon de vidange en place.

$$ \tau = 1 9 \mathrm{N} - \mathrm{m} $$

1. Enlevez le bouchon de remplissage (1).
2. Ajoutez 400 ml du liquide recommandé.
3. Réinstallez le bouchon de remplissage.

$$ \tau = 1 9 \mathrm{N} - \mathrm{m} $$

ENTRETIEN ET LUBRIFICATION

Contrôle / remplacement de l'huile du carter d'engrenage avant

Voir page 71 pour les lubrifiants recommandés.

1. Placez le véhicule sur une surface plane.
2. Engagez la vitesse PARK.

1. Le bouchon de vidange (1) se trouve sous la plaque d'arrêt. Retirez le bouchon de vidange.
2. Videz le liquide dans un récipient collecteur.
3. Réinstallez le bouchon de vidange accompagné d'une rondelle neuve (2).

$$ \tau = 1 5 \mathrm{N} - \mathrm{m} $$

1. Enlevez le bouchon de remplissage (3).
2. Ajoutez 150 ml du liquide recommandé.

1. Le niveau de liquide doit rester à la partie inférieure du filetage de l'orifice destiné au bouchon de remplissage (4).

1. Réinstallez le bouchon de remplissage.

$$ \tau = 1 2 \mathrm{N} - \mathrm{m} $$

ENTRETIEN ET LUBRIFICATION

Contrôle / remplacement de l'huile du carter d'engrenage arrière

Voir page 71 pour les lubrifiants recommandés.

1. Placez le véhicule sur une surface plane.
2. Engagez la vitesse PARK.

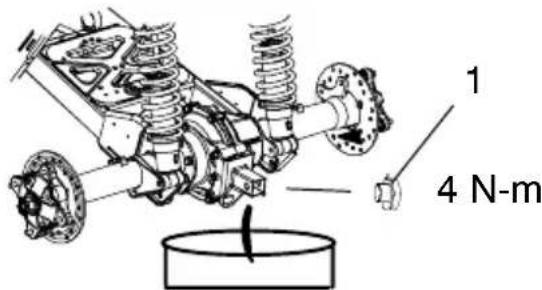

1. Retirez le bouchon de vidange (1).
2. Videz le liquide dans un récipient collecteur.
3. Remettez le bouchon de vidange en place.

$$ \tau = 4 \mathrm{N} - \mathrm{m} $$

1. Enlevez le bouchon de remplissage (2).

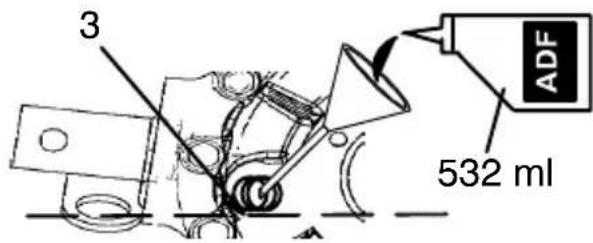

2. Ajoutez 532 ml du liquide recommandé. Le niveau de liquide doit rester à la partie inférieure du filetage de l'orifice destiné au bouchon de remplissage (3).
3. Réinstallez le bouchon de remplissage.

$$ \tau = 5 4 \mathrm{N} - \mathrm{m} $$

Si la membrane fonctionne correctement, elle se dilate dans le réservoir lorsque le niveau de liquide baisse. Si le niveau de liquide est bas et que la membrane ne s'est pas dilatée, il se peut qu'il y ait une fuite. Faites contrôler le système de freinage par votre concessionnaire. Chaque fois que vous desserrez ou enlevez le couvercle, remplissez le réservoir selon le besoin afin d'assurer le bon fonctionnement de la membrane. Utilisez du liquide de frein DOT 3. Ne faites pas déborder.

REMARQUE : Le niveau du réservoir s'élèvera en fonction de l'usure des plaquettes de frein. Lorsque vous vérifiez le niveau de liquide, placez le véhicule sur un sol plat, guidon droit devant vous. Si le niveau de liquide est bas, vérifiez l'épaisseur des plaquettes de frein avant d'ajouter du liquide de frein. Ne faites pas déborder.

Contrôle des freins

Pour conserver les systèmes de frein en bon état de marche, réalisez les contrôles suivants. Rapprochez la fréquence des contrôles si vous utilisez souvent les freins dans des conditions de conduite normales.

AVERTISSEMENT

Ne dépassez pas la limite de remplissage des réservoirs. Un maître-cylindre trop plein peut faire glisser ou bloquer les freins, ce qui pourrait réduire la puissance de freinage ou vous faire perdre le contrôle du véhicule. Conservez le liquide de frein au niveau recommandé.

1. Vérifiez régulièrement l'absence de fuite dans les systèmes de frein.
2. Vérifiez si la course de la manette de frein n'est pas trop importante ou si la manette réagit mollement.

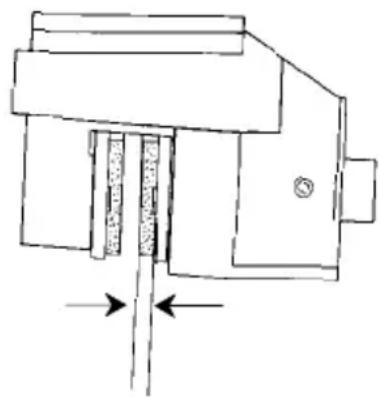

3. Vérifiez si les plaquettes de frein sont usées, endommagées ou lâches. Remplacez les plaquettes si, en raison de l'usure, elles ne font plus qu'un millimètre d'épaisseur.
4. Vérifiez la sécurité et l'état de la surface des disques de frein.

Contrôle du liquide de frein

Vérifiez le niveau des liquides de frein avant chaque utilisation du véhicule.

Lorsque vous freinez, les freins doivent être fermes sous la main. Si les freins sont mous ou s'ils manquent de puissance, ceci peut indiquer une fuite ou un niveau de liquide bas. Un niveau de liquide bas peut également signifier que les plaquettes de frein sont usées et doivent être remplacées. Ne conduisez pas le véhicule si les freins sont mous ou s'ils manquent de puissance. Contactez votre concessionnaire pour les faire réviser.

Maître-cylindre (guidon)

Le maître-cylindre (1) se trouve sur la partie gauche du guidon. Examinez le niveau de liquide par le regard-témoin (oeil) situé sur la partie supérieure du maître-cylindre.

Un oeil noir (2) indique que le niveau de liquide se trouve au maximum.

Un oeil clair (3) indique que le niveau de liquide est bas.

Maître-cylindre (frein à pied)

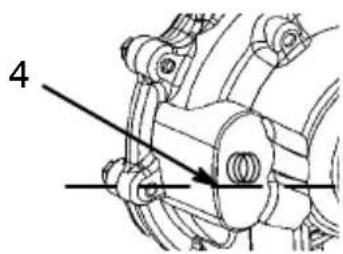

Le maître-cylindre du frein à pied (4) est situé sous l'aile arrière droite. Examinez le niveau de liquide par le corps du réservoir. Le réservoir est plein si le niveau de liquide atteint le repère MAX. Ajoutez du liquide de frein si le niveau coïncide avec le repère MIN.

AVERTISSEMENT

Une fois ouvert, le bidon de liquide de frein absorbe l'humidité de l'air, ce qui fait baisser le point d'ébullition du liquide de frein. Ceci peut réduire prématurément l'efficacité des freins et provoquer un accident. Ne stockez pas un bidon de liquide de frein ouvert. Mettez au rebut de manière réglementaire toute quantité inutilisée.

ENTRETIEN ET LUBRIFICATION

Pour contrôler le parallélisme du véhicule, appliquez la procédure suivante. Le parallélisme préconisé se situe entre 3 et 6 mm.

1. Placez le guidon face à la marche.
2. Placez les supports (1) devant le véhicule, perpendiculairement aux pneus arrière.
3. Entourez les supports avec un élastique de sorte que ce dernier ne touche que les côtés des pneus arrière, de chaque côté du véhicule, et fasse le tour des supports devant le véhicule (2).
4. Mesurez la distance séparant la ficelle de la jante, à l'avant et à l'arrière de la jante (3). La mesure arrière doit dépasser la mesure avant de 2 à 3 mm.

REMARQUE : Si le parallélisme s'avère incorrect, contactez votre concessionnaire Polaris pour qu'il effectue une révision.

AVERTISSEMENT

Ne cherchez pas à régler le parallélisme. Tous les réglages de direction doivent être réalisés par un concessionnaire Polaris agréé.

Ressorts arrière

Les ressorts des amortisseurs arrière sont réglables. Prenez la clé à vis (1) dans la boîte à outils.

Faites tourner le dispositif de réglage (2) dans le sens des aiguilles d'une montre pour augmenter la tension du ressort, ou dans le sens contraire aux aiguilles d'une montre pour la diminuer.

Vérifiez périodiquement que le groupe directionnel du véhicule ne présente pas d'écrous ou de boulons desserrés. Si vous en trouvez, demandez à votre concessionnaire d'effectuer une révision avant d'utiliser votre véhicule.

Réglage du guidon

1. Ótez les deux vis hexagonales (1) du panneau d'instruments (2). Déposez le panneau d'instruments.
2. Desserrez (sans enlever) les quatre boulons du guidon.
3. Réglez le guidon sur la hauteur désirée.

REMARQUE : Lorsque vous tournez le guidon à fond sur la gauche ou la droite, assurez-vous qu'il ne touche pas le réservoir d'essence ou toute autre pièce de la machine.

1. Serrez les deux boulons avant (3), puis serrez les deux boulons arrière (4).

$$ \tau = 1 5 - 1 8 \mathrm{N} - \mathrm{m} $$

REMARQUE : Les boulons arrière doivent encore présenter un espace de 3 mm.

AVERTISSEMENT

Si le guidon est mal réglé ou si les boulons qui fixent les sabots de réglage ne sont pas correctement serrés, la direction risque d'être limitée ou le guidon peut avoir du jeu, entraînant ainsi la perte de contrôle du véhicule. Respectez soigneusement les procédures de réglage, ou contactez votre concessionnaire Polaris pour qu'il effectue les opérations d'entretien.

ENTRETIEN ET LUBRIFICATION

Réglage du ralenti du carburateur

IMPORTANT : Votre véhicule Polaris est calibré en usine pour fonctionner de manière optimale à une altitude comprise entre zéro et 1 800 m, et à des températures supérieures à 4 °C. Au-dessus de 1 800 m, le mélange air / carburant destiné au moteur devient trop riche. Ce dernier perd alors environ 3 % de sa puissance tous les 300 m d'altitude. Bien que cette puissance soit définitivement perdue, vous pouvez régler le carburateur et le système d'entraînement pour offrir au moteur une efficacité accrue. Des gicleurs et composants d'embrayage, disponibles en option chez votre concessionnaire Polaris, doivent être montés pour conduire le véhicule au-dessus de 1 800 mètres. Les gicleurs sont obligatoires uniquement pour une utilisation à une température inférieure à 4 °C et à une altitude de 1 800 mètres, ou moins.

REMARQUE : Si la carburation du moteur est incorrecte, ce dernier peut offrir des performances dégradées, il risque de surchauffer ou de s'abîmer. Contactez votre concessionnaire Polaris pour obtenir plus d'informations sur la carburation.

Si nécessaire, vous pouvez régler le carburateur.

1. Engagez la vitesse PARK.
2. Faites tourner le moteur pendant cinq minutes environ.
3. Enlevez le siège.
4. Déposez le panneau latéral droit. Voir page 88.

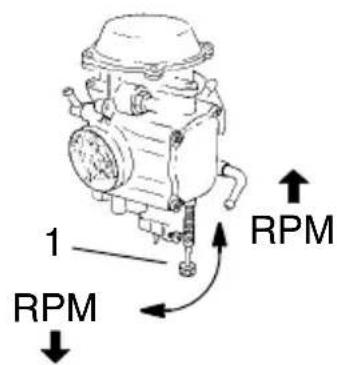

1. Tournez la vis du ralenti du carburateur (1) dans les sens des aiguilles d'une montre pour accroître le régime du moteur, ou dans le sens contraire aux aiguilles d'une montre pour le diminuer.

Réglage du jeu du câble des gaz

1. Repérez le dispositif de réglage du câble des gaz (1) monté sur le guidon.

1. Faites glisser les manchons (2) pour les dégager du contre-écrou de réglage du câble (3). Dévissez-le contre-écrou de réglage (4).

1. Tournez le contre-écrou jusqu'à obtention d'un jeu compris entre 1,6 et 3,2 mm à la manette.

REMARQUE : Pendant le réglage, déplacez la manette des gaz de l'avant vers l'arrière, et vice versa.

1. Serrez le contre-écrou. Faites glisser les manchons de protection (2) sur le câble jusqu'à ce qu'ils se touchent au centre du dispositif de réglage.

REMARQUE : Le régime moteur ne doit pas augmenter lorsque vous tournez le guidon à fond à gauche ou à droite. Le cas échéant, réglez à nouveau le jeu du câble.

Dépôt du panneau latéral

REMARQUE : Cette opération peut s'avérer difficile tant que les pattes de retenue et leurs logements n'ont pas été bloqués et débloqués un certain nombre de fois.

1. Enlevez le siège.
2. Saisissez l'arrière du panneau latéral, à proximité de l'habillage arrière. Tirez franchement le panneau vers l'avant et vers l'extérieur afin de libérer les ergots arrière.

1. Placez votre main sur le haut du panneau latéral, derrière le réservoir de carburant. Appuyez franchement vers le bas pour libérer les ergots arrière supérieurs.

2. Tirez le panneau latéral vers le haut pour libérer les ergots avant.

1. Alignez les ergots sur les fentes présentes sur l'habillage avant.
2. Poussez le panneau vers le haut et l'avant jusqu'à ce que les pattes se verrouillent.
3. Courbez l'arrière du panneau et insérez les deux pattes dans les fentes de l'habillage arrière.

Dépose / montage des roues

MISE EN GARDE

Conduire le véhicule avec des roues mal montées perturbera son comportement et risquerait de provoquer un accident, occasionnant des blessures graves ou mortelles. Lorsque vous changez les pneus, utilisez toujours des pneus de la dimension et du type d'origine. Montez les routes de manière adéquate.

1. Placez le véhicule sur une surface plane.
2. Engagez la vitesse PARK.

1. Placez le cric en toute sécurité (1) sous le véhicule.

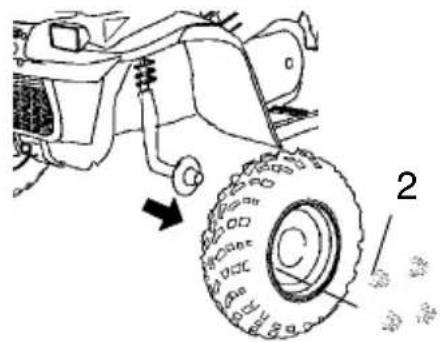

1. Enlevez les écrous de roue (2), puis la roue.

1. Mettez la roue en place sur son moyeu (3).
2. Mettez les écrous de roue en place et serrez-les avec les doigts (4).
3. Retirez le cric avec précaution.
4. Serrez les écrous de roue.

= 27 ~N - m

Profondeur des sculptures des pneus

Remplacez toujours les pneus lorsque la profondeur des sculptures ne dépasse plus 3 mm.

AVERTISSEMENT

Si les pneus de votre véhicule sont usés, mal gonflés, non standard ou incorrectement montés, ce dernier sera plus difficile à manier, ce qui pourrait causer un accident.

Maintenez vos pneus à la pression requise indiquée sur l'autocollant de votre véhicule et dans la section des spécifications du manuel du propriétaire à partir de la page 114.

Lorsque vous changez les pneus, utilisez uniquement des pneus de la dimension et du type d'origine.

Assurez-vous que les roues sont correctement montées.

Changez les pneus lorsque la profondeur des sculptures est égale ou inférieure à 3 mm.

Serrage des roues et des moyeux

Le serrage des moyeux et paliers de roues, ainsi que de l'écrou de broche, est un élément crucial. Ces opérations doivent être exécutées par un concessionnaire agréé.

ENTRETIEN ET LUBRIFICATION

Filtre à air

1. Engagez la vitesse PARK.

1. Déverrouillez les clips de la boîte de prise d'air (1). Retirez le couvercle de la boîte de prise d'air.

1. Desserrez le collier de flexible (2), puis retirez le filtre (3).

1. Séparez l'avant-filtre (4) du filtre (5). Lavez l'avant-filtre dans de l'eau savonneuse. Rincez et laissez sécher à l'air.

REMARQUE : Remettez le filtre en place, si besoin est.

1. Pour remonter tous les composants, reprenez la procédure en sens inverse.

ENTRETIEN ET LUBRIFICATION

Feux

AVERTISSEMENT

Un mauvais éclairage peut vous faire perdre le contrôle du véhicule ou provoquer un accident. Lors d'une conduite normale, les feux se salissent. Lavez fréquemment les feux avant et arrière.

Des composants très chauds peuvent causer des brûlures cutanées graves. Ne réparez pas les ampoules de feu avant qu'elles ne se soient suffisamment refroidies.

Remplacement des ampoules avant

Lorsque vous remplacez une ampoule halogène, ne la touchez pas les mains nues. Tenez-la par la partie en plastique (1). L'huile de la peau laisse des résidus qui concentrent la chaleur, raccourcissant ainsi la durée de vie de l'ampoule.

1. Engagez la vitesse PARK.

1. Tournez le culot de l'ampoule avant dans le sens contraire aux aiguilles d'une montre.

1. Retirez l'ampoule (2). Installez l'ampoule neuve.

1. Pour la mettre en place, tournez le culot de l'ampoule dans le sens des aiguilles d'une montre.

Réglage des faisceaux de route

Les faisceaux des feux avant se règlent en faisant tourner les cosses des feux avant.

REMARQUE : Effectuez les mesures en tenant compte du poids du conducteur sur le siège.

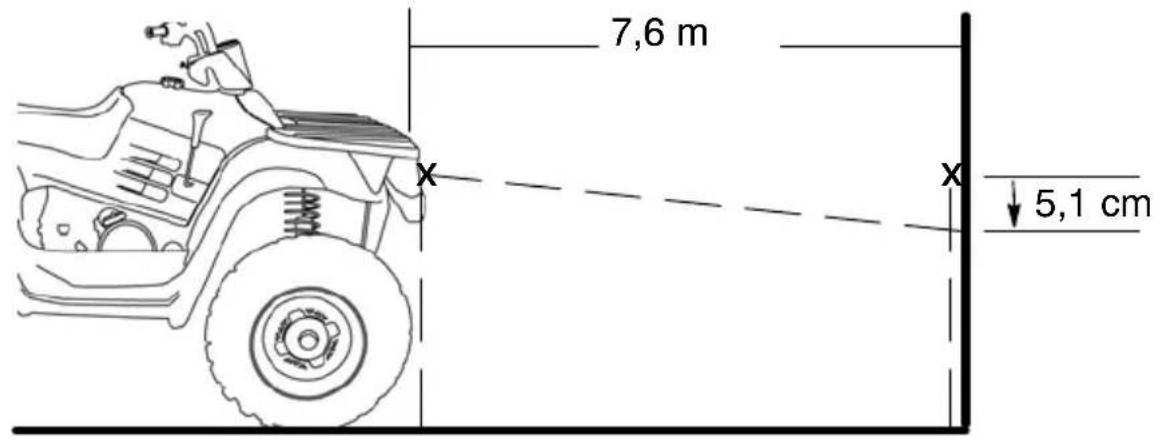

1. Placez le véhicule sur une surface plane. Le feu avant doit se trouver à environ 7,6 mètres d'un mur.
2. Mesurez la distance séparant le sol du centre du feu, puis faites une marque sur le mur à la même hauteur.
3. Démarrez le moteur. Tournez l'interrupteur de feu avant sur le faisceau de route.
4. Examinez la portée du faisceau sur le mur. La partie la plus brillante devrait se trouver 5,1 cm sous le repère que vous avez fait sur le mur.
5. Pour régler le faisceau, faites tourner le boîtier.

Remplacement des ampoules arrière

1. Engagez la vitesse PARK.

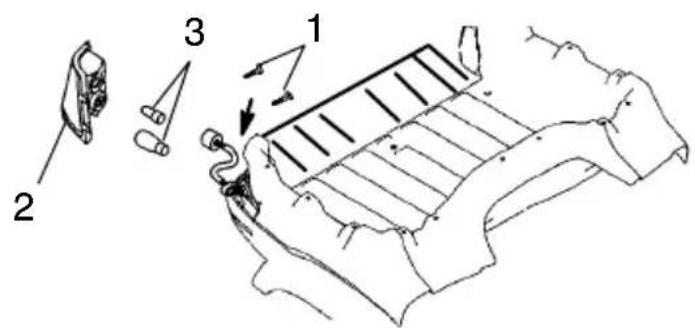

2. Retirez les deux vis cruciformes (1) présentes près de la fermeture de la ridelle.
3. Déposez le groupe d'éclairage (2).
4. Séparez les ampoules (3) du socle.

5. Installez des ampoules neuves.

6. Remontez tous les composants dans l'ordre inverse.

1. Déposez le panneau latéral gauche.

Voir page 88.

1. Enlevez le câble de la bougie d'allumage (1). Retirez la bougie d'allumage (3) avec la clé pour bougie (2). Faites tourner la bougie en sens inverse des aiguilles d'une montre pour la retirer.

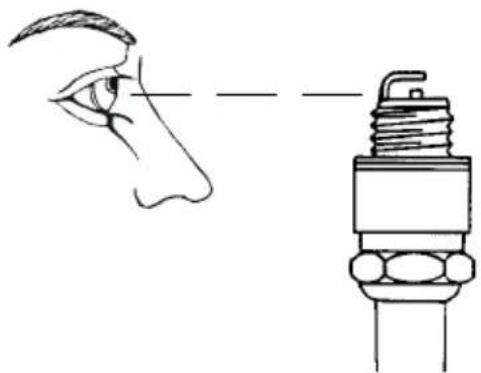

1. Vérifiez si les électrodes présentent des signes d'usure et des dépôts charbonneux. Remplacez les bougies usées ou encrassées. Avant de procéder au montage, vérifiez que l'espace est conforme aux spécifications.

1. Réinstallez la bougie d'allumage.

$$ \tau = 1 9 \mathrm{N} - \mathrm{m} $$

1. Réinstallez le câble de la bougie d'allumage.

ENTRETIEN ET LUBRIFICATION

Bougies d'allumage

Etat des bougies d'allumage

Normales

L'extrémité de l'isolateur est ocre ou marron. Il présente peu de dépôts de combustion. Les électrodes ne sont pas brûlées ou corrodées. Ces caractéristiques vous indiquent que ce type de bougie et la plage de températures conviennent au moteur et au type d'utilisation.

REMARQUE : L'extrémité ne doit pas être blanche. Une extrémité d'isolateur blanche indique une surchauffe due à une bougie inadaptée ou à des réglages de carburation incorrects.

Encrassées

L'extrémité de l'isolateur est noire. Une pellicule humide recouvre l'extrémité d'allumage. L'ensemble du nez peut être recouvert d'une couche de carbone. En général, les électrodes ne sont pas usées. L'encrassement est généralement dû à une consommation excessive d'huile, à un mauvais usage du starter, ou à des réglages de carburation incorrects.

ENTRETIEN ET LUBRIFICATION

Immersion du véhicule

MISE EN GARDE

Si le véhicule s'arrête en étant complètement immergé, vous risquez d'endommager sérieusement le moteur si vous ne faites pas inspecter le véhicule dans son intégralité. Emmenez le véhicule chez votre concessionnaire avant de démarrer le moteur.

Si votre véhicule a été complètement immergé dans l'eau et que vous devez encore vous en servir avant de le faire réviser, exécutez la procédure suivante.

1. Sortez le véhicule de l'eau.

1. Fermez le robinet de carburant.

1. Retirez la bougie. Voir page 94.

1. Videz l'eau présente dans la boîte de prise d'air.

Immersion du véhicule

1. Desserrez la vis de vidange du carburateur (1), puis vidangez le carburateur.

1. Pour engager le démarreur, tournez la clé de contact pour l'amener au-delà de la position MARCHE. Activez le démarreur pendant 2 à 3 secondes seulement.

1. Serrez la vis de vidange du carburateur.

1. Réinstallez la bougie d'allumage.

$$ \tau = 1 9 \mathrm{N} - \mathrm{m} $$

1. Ouvrez le robinet à carburant.

1. Essayez de faire démarrer le moteur. Si nécessaire, reprenez la procédure de séchage.
2. Faites réviser sans délai votre véhicule par votre concessionnaire, que vous ayez pu le faire démarrer ou non.

REMARQUE : Si le PVT a pris l'eau, suivez la procédure de la page 63 pour le sécher.

ENTRETIEN ET LUBRIFICATION

Dispositif anti-étincelles

Le dispositif anti-étincelles peut accumuler, de temps à autre, du carbone qui risque de perturber l'échappement s'il n'est pas entretenu. Purgez le dispositif anti-étincelles.

AVERTISSEMENT

Laissez refroidir suffisamment les composants avant de procéder à l'entretien. Le dispositif d'échappement peut devenir extrêmement chaud. Ne faites jamais tourner le moteur dans une zone fermée ou dans un local. Le dispositif d'échappement contient du monoxyde de carbone toxique. N'allez jamais sous le véhicule lorsqu'il est penché.

Eloignez tous matériaux combustibles. Portez une protection oculaire et des gants de travail en cuir. Pendant la procédure de purge, ne restez pas derrière ou devant le véhicule.

1. Enlevez le bouchon de nettoyage du dispositif anti-étincelles situé sur le fond du silencieux.

1. Engagez la vitesse PARK.

1. Comprimez et relâchez plusieurs fois et rapidement la manette des gaz pour purger le dispositif du carbone.

1. Si du carbone sort de l'échappement, couvrez ou bouchez la sortie (1). Protégez vos mains avec des gants en cuir.

2. Tapotez doucement le tuyau d'échappement avec un maillet en caoutchouc en reprenant l'étape 4.

1. S'il est probable que des particules restent encore dans le silencieux, levez l'arrière du véhicule de 30 cm par rapport à l'avant. Verrouillez les roues. Vérifiez que la transmission se trouve sur PARK. Reprenez les étapes 4 à 6 jusqu'à ce qu'aucune particule ne s'échappe du dispositif.

1. Coupez le moteur. Laissez refroidir le dispositif anti-étincelles. Remettez le bouchon du dispositif anti-étincelles en place, puis retirez le couvercle ou le bouchon de la sortie d'échappement.

ENTRETIEN ET LUBRIFICATION Vidange du boîtier du démarreur-lanceur

Après avoir utilisé le véhicule dans des conditions humides, vidangez toujours le boîtier du démarreur-lanceur (1). Avant de remiser le véhicule, ôtez toujours le bouchon de vidange.

REMARQUE : L'eau pénétrera dans le boîtier si, une fois immergée, la poignée du démarreur (2) n'est pas engagée dans le guide de cordon.

1. Engagez la vitesse PARK.

1. A l'aide d'une clé, retirez la vis de vidange (3) du fond du boîtier du démarreur-lanceur.

2. Après avoir vidangé le boîtier, remettez la vis en place.

Si vous branchez ou débranchez incorrectement les câbles de la batterie, vous pouvez créer des étincelles provoquant une explosion et des blessures graves ou mortelles. Lorsque vous déposez la batterie, commencez toujours par débrancher le câble négatif (noir). Lorsque vous remontez la batterie, branchez toujours le câble négatif (noir) en dernier.

Dépose de la batterie

1. Engagez la vitesse PARK.

1. Enlevez le siège.

2. Repérez la batterie (1).

1. Enlevez le support de batterie (2).

2. Débranchez d'abord le câble noir négatif (-) (3).

3. Débranchez ensuite le câble rouge positif (+) (4).

4. Retirez la batterie en la soulevant.

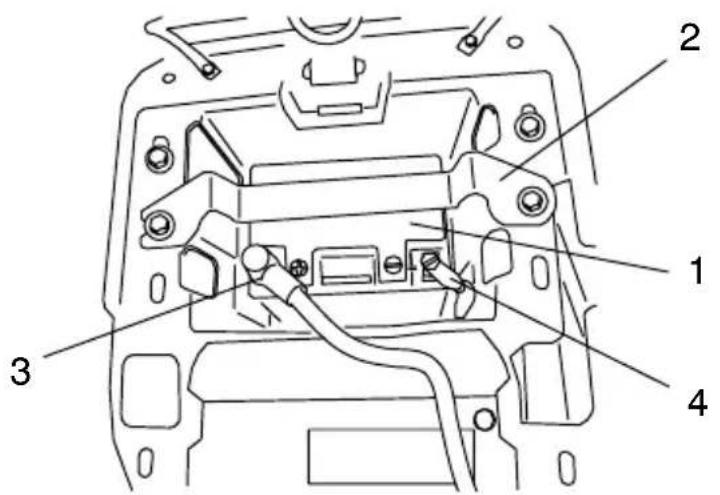

Installation de la batterie

Installez toujours une batterie complètement chargée. Voir page 103.

1. Abaissez la batterie (1) dans le logement pour batterie.
2. Installez le support de batterie (2).
3. Vérifiez la bonne disposition des câbles.
4. Branchez d'abord le câble rouge positif (+) (3).
5. Branchez ensuite le câble noir négatif (-) (4).

Remisage de la batterie

Lorsque vous n'utilisez pas le véhicule pendant une période minimale de trois mois, déposez la batterie. Vérifiez qu'elle est complètement chargée, puis rangez-la dans un endroit frais et sec, à l'abri des rayons du soleil. Une fois par mois, contrôlez la tension de la batterie, et rechargez-la si nécessaire pour la maintenir complètement chargée.

REMARQUE : La batterie peut être maintenue en charge à l'aide du chargeur Polaris Battery Tender™ (P/N 2871076) ou en la chargeant environ une fois par mois pour compenser le phénomène de décharge naturelle. Pendant la période de remisage, vous pouvez laisser brancher le chargeur de batterie ; il chargera automatiquement la batterie si la tension descend au-dessous d'un niveau pré-défini.

Chargement de la batterie

Les instructions suivantes concernant la charge de la batterie s'applique uniquement à l'installation d'une batterie hermétique et activée. Lisez toutes les instructions avant de procéder à l'installation de cette batterie.

Une batterie hermétique est déjà remplie d'électrolyte. Elle a été fermée hermétiquement et complètement chargée en usine. Conservez toujours une batterie hermétique complètement chargée.

•N'ARRACHEZ PAS la bande de fermeture.
•N'AJOUTEZ aucun autre liquide dans cette batterie.
- Une batterie entièrement chargée présentera une tension de 12,8 V minimum.

1. Vérifiez la tension de la batterie avec un voltmètre ou un compteur multi-fonctions.

2. Si sa tension est faible, rechargez la batterie à une alimentation de 1,2 A, ou moins si la tension est égale ou supérieure à 12,8 V.

REMARQUE : Si vous rechargez la batterie avec un chargeur automatique, reportez-vous aux instructions fournies par le fabricant du chargeur. Si vous utilisez un chargeur à courant continu, suivez les directives de la page 104.

ENTRETIEN ET LUBRIFICATION

Batterie

Tableau de charge de la batterie (chargeur à courant continu)

Etat de la charge T	Tension Action Durée de charge*		(avec un chargeur à courant continu à l'ampérage standard indiqué sur la batterie)
100% 12,8–13	,0 volts Aucune, vérifiez à 3	mois à compter de la date de fabrication	Aucune requise
75%–100% 12,5	–12,8 volts Peut demander une légère recharge ; si vous ne la rechargez pas, vérifiez dans 3 mois		3–6 heures
50%–75%	12,0–12,5 volts	A besoin d'être rechargée	5–11 heures
25%–50%	11,5–12,0 volts	A besoin d'être rechargée	13 heures minimum ; vérifiez l'état de la charge
0%–25%	11,5 volts maximum	A besoin d'être rechargée	20 heures minimum

REMARQUE : Vérifiez toujours l'état de la batterie avant la recharge, et une à deux heures après.

AVERTISSEMENT

Une batterie qui surchauffe risque d'exploser, entraînant des blessures graves ou mortelles. Surveillez toujours la durée de charge avec soin. Si la batterie devient très chaude au toucher, arrêtez de la recharger. Laissez-la refroidir avant de reprendre son chargement.

ENTRETIEN ET LUBRIFICATION

Nettoyage du véhicule

Si vous gardez votre véhicule en état de propreté, vous prolongerez la durée de vie de ses composants.

• Utilisez un tuyau d'arrosage et un seau d'eau savonneuse douce.
• Utilisez un gant de lavage professionnel, en commençant par le haut de la carrosserie puis en terminant par les éléments du bas.
  •Rincez fréquemment avec de l'eau propre.
• Pour sécher le véhicule, essuyez-le à la peau de chamois.
  •N'utilisez pas d'eau haute-pression.

L'eau haute-pression risque d'endommager des composants. Si vous avez recours à un système de lavage haute-pression, procédez avec une extrême prudence pour ne pas diriger l'eau sur les paliers de roue, les joints d'étanchéité de la transmission, le carénage, les freins et les étiquettes d'avertissement. Graissez tous les graisseurs immédiatement après le lavage, et laissez marcher le véhicule pendant un moment pour que toute l'eau qui aurait pénétré dans le moteur ou le système d'échappement s'évapore.

REMARQUE : Si certaines étiquettes d'avertissement et de sécurité sont endommagées, contactez un concessionnaire Polaris qui vous les remplacera gratuitement.

Cirage du véhicule

Cirez le véhicule avec toute cire en pâte non-abrasive pour automobile. Evitez d'utiliser des détergents agressifs, ils pourraient rayer la peinture.

MISE EN GARDE

Certain produits, dont les insectifuges et les composés chimiques, endommagent les surfaces en plastique. Lorsque vous utilisez ces produits près de surfaces en plastique, faites-le avec précaution.

ENTRETIEN ET LUBRIFICATION

Remisage du véhicule

Reportez-vous à la page 109 pour connaître les références des pièces des produits Polaris.

Nettoyage du véhicule

Voir page 105.

Stabilisation du carburant

1. Remplissez le réservoir de carburant.
2. Ajoutez du produit traitant au carbone pour carburant Polaris ou du stabilisant de carburant Polaris. Suivez les instrucions indiquées sur le conteneur. (Par ailleurs, le produit Carbon Clean Plus diminuera les risques de cultures bactériennes dans le circuit de carburant.) Attendez de préférence 15 à 20 minutes pour que le stabilisant se mélange au carburant dans le réservoir et le carburateur.
3. Fermez le robinet de carburant.
4. Videz la cuve du carburateur.

Remplacement du filtre et vidange de l'huile

Remplacement du filtre et vidange de l'huile. Voir page 74.

Filtre à air / Boîte de prise d'air

Inspectez et nettoyez (ou remplacez) l'avant-filtre et le filtre à air. Nettoyez la boîte de prise d'air puis vidangez le tube à sédiments. Voir page 91.

Contrôle / remplacement des liquides

Contrôlez le niveau des liquides, puis remplacez les liquides si nécessaire.

•Carter d'engrenage avant
- Transmission
•Liquide de frein

Vidange du boîtier du démarreur-lanceur

Voir page 100.

Remisage de la batterie

Déposez la batterie. Assurez-vous qu'elle est complètement chargée. Voir page 103.

ENTRETIEN ET LUBRIFICATION

Remisage du véhicule Brumisation du moteur

Utilisez de l'huile pour brumisation des moteurs Polaris. Suivez attentivement les directives portées sur l'étiquette.

MISE EN GARDE

Démarrer le moteur durant la période de remisage abîmera la pellicule d'huile protectrice, ce qui risquerait d'endommager le moteur. Ne démarrez jamais le moteur pendant la période de rangement

Local / couverture de remisage

1. Vérifiez que la pression des pneus correspond aux spécifications.
2. En plaçant des supports adaptés sous le cadre, levez légèrement le véhicule de sorte que les pneus ne touchent pas le sol.
3. Assurez-vous de la bonne ventilation du local de remisage.
4. Couvrez la machine avec une couverture appropriée. N'utilisez pas de matériaux plastiques ou enduits, car ils n'assurent pas une aération adéquate pour empêcher la condensation, la corrosion, et l'oxydation.

ENTRETIEN ET LUBRIFICATION

Transport du véhicule

Suivez ces procédures lorsque vous transportez votre véhicule.

1. Coupez le moteur. Enlevez la clé pour ne pas la perdre pendant le transport.
2. Engagez la vitesse PARK.
3. Fermez le robinet de carburant.
4. Assurez-vous que le bouchon de carburant, celui de l'huile, et le siège sont installés correctement.
5. A l'aide de sangles ou de cordes adaptées, attachez solidement le CADRE du quadricycle au dispositif de transport.

Accessoires

Les prises d'alimentation électrique auxiliaires fournissent du courant de 12 V destiné au fonctionnement d'accessoires tels que des projecteurs manuels. Contactez votre concessionnaire Polaris pour obtenir plus d'informations sur les accessoires.

N° réf. Description

Lubrifiant moteur

2870791 Huile de brumisation (aérosol de 355 ml.)

2871281 Huile moteur (0,95 l) (4-temps) synthétique Premium 4 0W-40

2871844 Huile moteur (3,8 l) (4-temps) synthétique Premium 4 0W-40

Lubrifiants pour carter d'engrenage / transmission

2873602 Lubrifiant (0,95 l) pour carter d'engrenage synthétique Premium AGL

2873603 Lubrifiant (3,8 l) pour carter d'engrenage synthétique Premium AGL

2871653 Liquide pour commande par engrenage d'angle tout-terrain Premium (237 ml)

2872276 Liquide pour commande par engrenage d'angle tout-terrain Premium (0,95 l)

2870465 Pompe pour bidon de 3,8 l

2871654 Liquide pour embrayage de moyeux moteurs Premium (237 ml)

2872277 Liquide pour embrayage de moyeux moteurs Premium (9,5 l)

Graisse / Lubrifiants spécialisés

2871322 Graisse toute saison Premium (cartouche de 89 ml.)

2871423 Graisse toute saison Premium (cartouche de 414 ml.)

2871460 Graisse de pignon du démarreur

2871515 Lubrifiant de joint en U Premium (89 ml.)

2871551 Lubrifiant de joint en U Premium (414 ml.)

2871312 Kit de pistolet à graisse

2871329 Graisse dielectrique (NyogelTM)

2872073 Lubrifiant pour chaîne (aérosol de 185 ml)

2872348 Lubrifiant pour chaîne (aérosol de 473 ml)

Liquide de refroidissement

2871323 Liquide de refroidissement 60/40 (3,8 l)

2871534 Liquide de refroidissement 60/40 (0,95 l)

Additifs / divers

2872889 Nettoyant de frein et d'embrayage

2871326 Carbon Clean Plus (355 ml)

2870652 Stabilisant de carburant (473 ml)

2870990 Liquide de frein DOT3

2872893 Agent dégraissant pour moteur

2871956 Agent d'étanchéité pour filetage LOCTITE 565

DEPANNAGE

Problèmes de courroie d’entraînement et de carter
Causes possibles Solution
Plage de vitesses élevée engagée, conduire le véhicule dans une camionnette ou sur une remorque haute.	Passez la vitesse basse pendant le chargement du véhicule pour empêcher l’échauffement de la courroie.
Démarrage sur une côte raide.	Lorsque vous démarrez en côté, utilisez la vitesse basse, ou bien descendez du véhicule et exécutez le demi-tour en K décrit à la page 34.
Conduire à bas régime ou à allure lente (environ entre 3 et 7 miles/h).	Accélérez l’allure ou utilisez plus souvent la plage de vitesses basse. Nous vous recommandons vivement d’utiliser la plage basse pour abaisser la température de fonctionnement du PVT et prolonger la durée de vie des composants.
Véhicule insuffisamment échauffé exposé à une température ambiante basse.	Faites chauffer le moteur pendant au moins 5 minutes. Transmission sur la position Park, ouvrez les gaz sur environ 1/8 de la course de la manette, en donnant de 5 à 7 à-coups brefs. La courroie s’assouplira et ne brûlera pas.
Embrayage lent et mou. Accélérez rapidement et franchement pour bien engager la vitesse.
Remorquer / pousser à un régime moteur bas / une allure lente.	Utilisez uniquement la plage basse.
Utilisation utilitaire / déblayage de la neige, poussière, etc.	Utilisez uniquement la plage basse.
Embourbé ou enneigé. Engagez la plage basse, puis ouvrez soigneusement les gaz, rapidement et à pleine puissance, pour engager la vitesse.AVERTISSEMENT: Si vous accélérez trop, vous risquez de perdre le contrôle du véhicule et ce dernier peut se retourner.
Départ arrêté, passer sur des objets volumineux.	Engagez la plage basse, puis ouvrez soigneusement les gaz en donnant des à-coups rapides, brefs et puissants, pour engager la vitesse.AVERTISSEMENT: Si vous accélérez trop, vous risquez de perdre le contrôle du véhicule et ce dernier peut se retourner.
Glissement de la courroie dû à une pénétration d’eau ou de neige dans le système PVT.	Mettez la transmission sur la position Park. En utilisant les gaz, faites passer le régime moteur du ralenti à la vitesse la plus élevée. Répétez le nombre de fois nécessaire. Pendant cette procédure, ne gardez pas les gaz complètement ouverts pendant plus de 10 secondes. Si la fuite se reproduit, inspectez les joints d’étanchéité du carter d’embrayage pour voir s’ils sont endommagés.
Dysfonctionnement de l’embrayage.	Contactez votre concessionnaire Polaris pour lui faire contrôler les composants de l’embrayage.
Performance moteur insuffisante.	Vérifiez si les bougies sont encrassées ou si des matériaux étrangers sont présents dans le réservoir d’essence, les conduites à carburant ou le carburateur. Contactez votre concessionnaire pour une révision.

DEPANNAGE

Si vous ne pouvez pas trouver la solution à vos problèmes à l'aide des tableaux suivants, contactez votre concessionnaire Polaris pour faire réviser votre véhicule.

Le moteur ne tourne pas
Causes possibles Solution
Le coupe-circuit a réagi Réactivez le coupe-circuit
Tension de batterie basse Rechargez la batterie à du 12,5 VDC
Connexions de batterie desserrées Vérifiez toutes les connexions puis serrez-les
Connexions du démarreur / de l’électro-aimant desserrées	Vérifiez toutes les connexions puis serrez-les

Le moteur tourne mais ne démarre pas

Causes possibles Solution
Panne de carburant Tournez le robinet de carburant sur Réserve ; faites le plein
Robinet ou filtre à carburant bouché Vérifiez ; nettoyez ou remplacez.
Présence d’eau dans le carburant Vidangez le circuit de carburant puis faites le plein
Le robinet à carburant est fermé Ouvrez le robinet à carburant
Carburant ancien ou non recommandé Remplacez par du carburant neuf
Bougie(s) encrassée(s) ou défectueuse(s) Inspectez la (les) bougie(s), remplacez si nécessaire
La bougie ne produit pas d’étincelles Inspectez la (les) bougie(s), vérifiez que l’interrupteur d’arrêt est enclenché
Carter-moteur rempli d’eau ou de carburant Contactez immédiatement votre concessionnaire Polaris.
Utilisation abusive du starter Inspectez, nettoyez et/ou remplacez les bougies
Filtre à carburant colmaté Remplacez le filtre
Tension de batterie basse Rechargez la batterie à du 12,5 VDC
Panne mécanique	Contactez votre concessionnaire Polaris

Le moteur émet des bruits métalliques ou cogne

Causes possibles Solution
Qualité de carburant insuffisante ou indice d’octane bas	Remplacez par du carburant recommandé
Avance à l’allumage incorrecte	Contactez votre concessionnaire Polaris
Plage thermique ou écartement des électrodes des bougies incorrects	Ajustez l’écartement conformément aux spécifs ou remplacez les bougies

DEPANNAGE

Le moteur a des ratés
Causes possibles Solution
Les bougies produisent des étincelles insuffisantes Inspectez, nettoyez et/ou remplacez les bougies
Plage thermique ou écartement des électrodes des bougies incorrects	Ajustez l’écartement conformément aux spécifs ou remplacez les bougies
Carburant ancien ou non recommandé Remplacez par du carburant neuf
Fils des bougies mal installés Contactez votre concessionnaire Polaris
Avance à l’allumage incorrecte Contactez votre concessionnaire Polaris
Panne mécanique Contactez votre concessionnaire Polaris

Le moteur ne tourne pas régulièrement, il cale ou a des ratés
Causes possibles Solution
Bougies encrassées ou défectueuses Inspectez, nettoyez et/ou remplacez les bougies
Fils des bougies usés ou défectueux Contactez votre concessionnaire Polaris
Plage thermique ou écartement des électrodes des bougies incorrects	Ajustez l'écartement conformément aux spécifs ou remplacez les bougies
Connexions du dispositif de démarrage desserrées Vérifiez toutes les connexions puis serrez-les
Présence d'eau dans le carburant Remplacez par du carburant neuf
Tension de batterie basse Rechargez la batterie à du 12,5 VDC
Conduite d'aération du carburant coudée ou obstruée Inspectez et remplacez
Carburant inapproprié Remplacez par du carburant	recommandé
Filtre à air colmaté	Vérifiez ; nettoyez ou remplacez.
Dysfonctionnement du limiteur de vitesse arrière	Contactez votre concessionnaire Polaris
Dysfonctionnement du contrôle électronique des gaz	Contactez votre concessionnaire Polaris
Autre panne mécanique	Contactez votre concessionnaire Polaris
Causes possibles : Mélange pauvre en carburant	Solution
Carburant contaminé ou à indice d'octane bas	Ajoutez du carburant ou remplacez-le ; nettoyez le circuit de carburant
Carburant à indice d'octane bas	Remplacez par du carburant recommandé
Filtre à carburant colmaté	Remplacez le filtre
Carburation incorrecte	Contactez votre concessionnaire Polaris
Causes possibles : Mélange riche en carburant	Solution
Utilisation abusive du starter	Inspectez, nettoyez et/ou remplacez les bougies
Carburant à indice d'octane très élevé	Remplacez par du carburant à indice d'octane plus bas
Carburation incorrecte	Contactez votre concessionnaire Polaris
Le moteur s'arrête ou perd de la puissance
Causes possibles Solution
Panne de carburant Tournez le robinet de carburant sur Réserve ; faites le plein
Conduite d'aération du carburant coudée ou obstruée	Inspectez et remplacez
Présence d'eau dans le carburant / carburant ancien	Remplacez par du carburant neuf
Utilisation abusive du starter Inspectez, nettoyez et / ou remplacez les bougies
Bougies encrassées ou défectueuses Inspectez, nettoyez et / ou remplacez les bougies
Fils des bougies usés ou défectueux Contactez votre concessionnaire Polaris
Plage thermique ou écartement des électrodes des bougies incorrects	Ajustez l'écartement conformément aux spécifs ou remplacez les bougies
Connexions du dispositif de démarrage desserrées	Vérifiez toutes les connexions puis serrez-les
Tension de batterie basse Rechargez la batterie / contrôlez le dispositif de recharge
Carburant inapproprié Remplacez par du carburant recommandé
Filtre à air colmaté Vérifiez ; nettoyez ou remplacez.
Dysfonctionnement du limiteur de vitesse arrière	Contactez votre concessionnaire Polaris
Dysfonctionnement du contrôle électronique des gaz	Contactez votre concessionnaire Polaris
Autre panne mécanique Contactez votre concessionnaire Polaris
Moteur surchauffé Si le véhicule est équipé d'un radiateur, nettoyez la grille et le centre Nettoyez l'extérieur du moteur Contactez votre concessionnaire Polaris

SPÉCIFICATIONS

QUADRICYCLE 4X4 ATP 330
Poids total en charge 590 kg
Capacité du réservoir de carburant 12,3 l
Capacité de tractage 454 kg
Capacité de la barre d'attelage 45,4 kg (la charge du coffre arrière et le poids de la barre d'attelage ne doivent pas dépasser 113 kg)
Capacité du porte-bagages avant et du compartiment	40,8 kg
Capacité du coffre arrière 113 kg
Longueur hors tout 231 cm
Largeur hors tout 116,8 cm
Hauteur totale 116,8 cm
Empattement 142 cm
Garde au sol 16,5 cm
Poids à vide 326 kg
Rayon de braquage minimum 190,5 cm sans charge
Capacité du réservoir de l'huile moteur 1,8 l
Moteur	ES320PFE110
Cylindrée	329 cc
Alésage x course	78,5 x 68
Gicleur de ralenti	42,5
Gicleur principal	117,5
Gicleur à aiguille P-0M (829)
Aiguille de gicleur	4HB48-2 (3ème clip)
Vis de réglage du ralenti	2 tours
Puissance alternateur	200 w à 5 000 t/mn
Taux de compression	9,2:1 course complète
Système de démarrage	Electrique
Carburateur	1/BST34 (type CV)
Système d'allumage CDI (Analogique)
Réglage d'allumage	24° ± 2° à 5 000 t/mn
Bougie / écartement	NGK BKR6E / 0,9 mm
Système de lubrification	Carter humide
Type d'entraînement Système PVT

SPECIFICATIONS

QUADRICYCLE 4X4 ATP 330
Transmission Manette latérale (H/L/N/R/P)
Rapport plage de vitesses-Basse 11,57:1
Rapport plage de vitesses-Marche arrière 6,84:1
Rapport plage de vitesses-Haute 4,41:1
Rapport d'entraînement-Avant : 3,7:1
Rapport d'entraînement-Final : 3,08:1
Dimension des pneumatiques-Avant 24 x 8-12
Dimension des pneumatiques-Arrière 24 x 10-12
Pression des pneumatiques-Avant 5 psi
Pression des pneumatiques-Arrière 5 psi
Freins avant / arrière Hydraulique à disque
Frein à pied Hydraulique à disque
Frein de stationnement (standard) Verrou de transmission, roue arrière
Frein de stationnement, mécanique (accessoire)	Verrouillage hydraulique, sur les quatre roues
Feu avant	Route / code 60/55 watts
Feux arrière	Deux ampoules 12 v / 2,88 watts
Feu de freinage	Deux ampoules 12 v / 16,8 watts
Panneau d'instruments	Affichage à cristaux liquides

Tableaux d'embrayage et de carburation

Altitude	TEMPERATURE AMBIANTE	Inférieure à 5°C	5°C et au-dessus de
mètres 0–1800		122,5	117,5
		1800–3700	115

Altitude		Poids déplacé	Ressort de poulie motrice	Ressort de poulie menée	Hélice*
mètres	0-1800	20-40PN 5631356	Bleu / grisPN 7042202	NoirPN 7041782	41-35°51337012+2
	1800-3700	20-38PN 5631357	Bleu / grisPN 7042202	NoirPN 7041782	41-35°51337012+2

GARANTIE

GARANTIE LIMITEE

Polaris Industries Inc., 2100 Highway 55, Medina, MN 55340 accorde une GARANTIE LIMITEE DE DEUX ANS sur tous les composants du quadricycle Polaris contre tout défaut de matériau ou vice de fabrication. La présente garantie s'applique aux prix des pièces et frais de main-d'œuvre nécessités par la réparation ou le remplacement de pièces défectueuses couvertes par la présente garantie. La présente garantie prend effet à la date d'achat. Pendant la période de garantie, un concessionnaire Polaris peut transférer la présente garantie à un autre client.

ENREGISTREMENT

Au moment de la vente, votre concessionnaire doit remplir le Formulaire d'Enregistrement de la Garantie et le faire parvenir à Polaris dans les dix jours qui suivent. Polaris enregistrera la garantie à réception dudit formulaire. L'ACQUEREUR DOIT SUIVRE UN STAGE DE FORMATION SECURITE POUR QUADRICYCLE OFFERT PAR LE CONCESSIONNAIRE POUR QUE LA GARANTIE CONCERNANT LE QUADRICYCLE SOIT VALIDE. Aucun justificatif d'enregistrement ne sera envoyé à l'acquéreur car son exemplaire du Formulaire d'Enregistrement de la Garantie fait office de titre de garantie. Si vous n'avez pas signé l'enregistrement original et n'êtes pas en possession de "l'exemplaire client", veuillez contacter immédiatement votre concessionnaire. AUCUNE RECLAMATION EN GARANTIE NE SERA AUTORISEE SI VOTRE QUADRICYCLE N'A PAS ETE ENREGISTRE AUPRES DE POLARIS.

La préparation et les réglages initiaux réalisés sur votre véhicule par le concessionnaire jouent un rôle très important pour garantir un fonctionnement sans incident. Une machine qui n'aurait pas été achetée via le circuit de garages concessionnaires ou qui n'aurait pas été correctement réglée par un concessionnaire annule votre droit à la garantie.

LIMITES ET DROITS REGIS PAR LA GARANTIE

La garantie limitée Polaris exclut toute panne ne découlant pas d'un défaut de matériau ou vice de fabrication. La présente garantie ne s'applique pas à des dommages accidentels, à l'usure normale, à une manipulation abusive ou inappropriée. La présente garantie exclut également tout quadricycle qui aurait fait l'objet de modification structurelle, de négligence, d'un entretien inapproprié, de compétitions sportives, ou qui aurait été utilisé dans d'autres buts que ceux pour lesquels il a été conçu, ou qui présenterait des dommages occasionnés lors de transport routier ou résultant de services non autorisés ou de pièces non homologuées. En outre, la présente garantie ne s'applique pas aux dommages matériels constatés sur les peintures ou apprêts, aux fendillements par contrainte, aux matériaux de sellerie déchirés ou perforés, à la corrosion, ou aux défauts présentés par les pièces, les organes ou le véhicule, et occasionnés par un incendie, une explosion, ou tout autre cause ne relevant pas de la responsabilité de Polaris.

La présente garantie exclut l'utilisation de lubrifiants, produits chimiques ou carburants non homologués et incompatibles avec le quadricycle. L'unique droit en cas de non respect de ladite garantie consistera, au seul choix de Polaris, à réparer ou remplacer tout matériel, composant ou produit défectueux. LES DROITS ENONCES DANS LA PRESENTE GARANTIE CONSTITUENT LES SEULS DROITS OFFERTS A TOUTE PERSONNE DANS LE CADRE DU NON RESPECT DE LADITE GARANTIE. POLARIS NE SERA TENU RESPONSABLE VIS-A-VIS DE QUICONQUE DE DOMMAGES INDIRECTS, ACCESSOIRES OU SPECIAUX, DE QUELQUE NATURE QUE CE SOIT, LIES A UNE GARANTIE EXPRESSE OU IMPLICITE, OU A TOUT AUTRE CONTRAT, ACTE DE NEGLIGENCE, OU AUTRE ACTE REPREHENSIBLE PAR LA LOI. Certains états n'autorisent pas la clause d'exclusion ou de restriction relative aux dommages indirects, accessoires, ou aux garanties implicites ; dans ce cas, les restrictions et exclusions susmentionnées ne vous concerneront pas si elles sont en désaccord avec la législation en vigueur dans l'état concerné.

GARANTIE

LIMITES ET DROITS REGIS PAR LA GARANTIE

TOUTE GARANTIE IMPLICITE (Y COMPRIS, MAIS DE FAÇON NON LIMITATIVE, LES GARANTIES IMPLICITES QUANT A LA QUALITE LOYALE OU MARCHANDE, OU A L'ADEQUATION DES PRODUITS POUR UN BUT QUEL-CONQUE) EST LIMITEE A LA PERIODE DE GARANTIE D'UNE DUREE DE DEUX ANS SUSMENTIONNEE. EN OUTRE, POLARIS RENONCE A TOUT DROIT A GARANTIE EXPRESS NON STIPULE DANS LA PRESENTE GARANTIE. Certains états n'autorisent pas de délai aux périodes de garanties implicites ; dans ce cas, les restrictions susmentionnées ne vous concerneront pas si elles sont en désaccord avec la législation en vigueur dans l'état concerné.

Comment obtenir les prestations au titre de la garantie

Si votre quadricycle nécessite des réparations sous garantie, vous devez l'emmener chez un concessionnaire Polaris agréé à réparer les quadricycles Polaris. Lorsque vous faites une demande de réparation sous garantie, présentez au concessionnaire votre exemplaire du Formulaire d'Enregistrement de la Garantie. (LES FRAIS DE TRANSPORT VERS ET A PARTIR DE L'ATELIER DU CONCESSIONNAIRE SONT A VOTRE CHARGE). Polaris vous suggère de vous rendre chez votre concessionnaire revendeur ; toutefois, dans le cadre de ladite garantie, vous pouvez faire appel à n'importe quel concessionnaire prestataire de services Polaris.

Veuillez résoudre toute question concernant la garantie en collaboration avec votre concessionnaire. Si votre concessionnaire a besoin d'assistance supplémentaire, il prendra contact avec le personnel approprié chez Polaris.

La présente garantie vous accorde des droits spécifiques, et vous pouvez également bénéficier d'autres droits en vigueur dans votre état de résidence.

Si l'un quelconque des termes susmentionnés est rendu de nul effet par la réglementation fédérale ou de l'Etat concerné, tous les autres termes de la garantie resteront en vigueur.

INDEXE

A

Accessoires

Avertisseur sonore 42.

B

Batterie

Boîtier du démarreur-lanceur 100. . . . . . .

Bougies d'allumage 94–95.

Brumisation du moteur 107....

C

Caractéristiques et éléments de commande 40–56....

Carburateur

Casque 22

Centre d'informations du conducteur 53–56

Chargement de la batterie ..... 103–104

Cirage du véhicule 105.

Clignotant de direction 44.

Commandes 40–44.

Compteur d'heures 54.

Compteur journalier 54.

Conduite dans de l'eau 36–37.

Conduite en descente 30

Conduite en marche arrière 38

Conduite en montée 32–33.

Conduite perpendiculaire à la pente ..... 31

Conduite sécuritaire 26–39.

Conduite sur des obstacles 29

Conduite sur surfaces glissantes ..... 28

Contrôle de l'huile 73.

Contrôle de l'huile de la transmission ... 78

Contrôle de l'huile du carter d'engrenage, arrière ..... 81

Contrôle de l'huile du carter d'engrenage, avant ..... 80

Contrôle électronique des gaz 42

D

Déchargement de la cargaison ..... 25

Démarrage d'un moteur chaud ..... 61

Démarrage d'un moteur froid ..... 59–60

Démarrage du moteur 59–61

Démarreur-lanceur 44, 51.

Demi-tour à flanc de colline ..... 34–35

Demi-tour en K 34

DÉPANNAGE 110–113

Dépose de la batterie 101

Dépose des roues 89

Dépôt du panneau latéral 88

Direction 84

Dispositif anti-étincelles ..... 64, 98–99

Durée de vie de la courroie 50

108.

Enregistrement des opérations d'entretien .... 69–70

Entretien du système 104....77 refroidissement .... 77

ENTRETIEN ET LUBRIFICATION 65–108. . . . . . .

ETC 42

F

Feux 92–93

Feux arrière 86....93....

Feux avant 92

Feux de détresse 42

Filtre à air 91

FONCTIONNEMENT ..... 57–63

Fonctionnement par temps froid (moteurs 4 temps) ..... 61

Formation en matière de sécurité ..... 7

Frein à pied 47....

Frein de stationnement 47

Frein, à pied 47....

Frein, stationnement 47

Freins 46,82–83

G

Garantie 116–117.....

Groupe directionnel 85....

H

Huile, moteur 72

|

Identification du symbole 71

Immersion 96–97

Immersion du véhicule 96–97. . . . . . .

Inspection avant l'utilisation du véhicule 58

Installation de la batterie 102

Instruments 40–44. . . . . . .

Interrupteur AWD 43

Interrupteur d'arrêt du moteur ..... 41

Interrupteur de désactivation 40

Interrupteur.des feux 41

Interrupteur du mode compteur de vitesse 40

Interrupteur principal 40

J

Jeu du câble des gaz 87

L

Limite d'âge 7....

Liquide de frein 83

INDEXE

M

Maître-cylindre (frein à pied) 83. . . . . . . .

Maître-cylindre (guidon) 83.

Manette de frein 44.

Manette des gaz 41.

Mentions autocollantes de sécurité et emplacements 18–21....

Mesures de sécurité concernant le carburant 48.

Modifications des équipements 8. . . . . . . .

...Montage des.roues 89

N

Nettoyage du véhicule 105

Numéros d'identification du véhicule .... 5

0

Odomètre 54

P

Panneau d'instruments ..... 52–56

Parallélisme 84

Parasites électromagnétiques 64

Période de rodage 57

Plage basse 62

Plage haute 62

Pneus 90

Procédures de conduite 26

Profondeur des sculptures des pneus .... 90

...Protection.oculaire 22

R

Recommendations concernant la lubrification .... 71

Réglage des faisceaux de route 93

Réglage du guidon 85

Remisage de la batterie ..... 103, 106

Remisage du véhicule 106–107

Remorquage 25

Remplacement du filtre à huile 74–76

Répartition du chargement 24

Réservoir de carburant 49

Ressorts arrière 84

Ressorts, arrière 84.

Restrictions 8

Rétroviseurs 44

Robinet du réservoir de carburant ..... 49

s

Séchage du PVT 63.

SECURITE 6-39

Sécurité du conducteur 6–17

Sélecteur de vitesse 50

Serrage des moyeux de roue 90

SOMMAIRE 3

SPÉCIFICATIONS 114–115

Stabilisant de carburant 106

Stationnement en pente 39

Suspension 84

Symbole du couple de serrage 71

Symboles du tableau d'entretien ..... 65

Système de contrôle des émissions sonores 64

Système de contrôle des gaz d'échappement 64

Système de refroidissement de l'huile ... 77

Système PVT 62–63

Systèmes de contrôle des émissions ..... 64

T

Tableau d'entretien périodique 65–68....

Tableaux d'embrayage et de carburation 115

Tachymètre 54

Tenue de conduite 22

Tenue de conduite sécuritaire 22

Transmission 62

Transport d'un chargement ..... 23–25

Transport du véhicule 108

U

Utilisation de l'AWD 45

Utilisation intensive 65

V

Verrouillage de la direction 46

Vidange de l'huile 74–76

Vidange de l'huile de la transmission ... 79

Vidange de l'huile du carter d'engrenage, arrière 81

Vidange de l'huile du carter d'engrenage, avant 80

Virages 27

Lire le manuel du propriétaire avant d'utiliser ce véhicule.

|

Pour connaître votre concessionnaire Polaris

le plus près de chez vous, appelez le

1-800-POLARIS

Ou bien rendez-vous sur le site

www.polarisindustries.com

Polaris Sales Inc.,

2100 Hwy. 55, Medina, MN 55340

Téléphone [phone] Télécopie [phone]

Réf. pièce 9919785 Rév 01

Imprimé aux USA
