Type de produit	Répéteur industriel AS-Interface (AS-i) SmartLine
Marque	IFM
Modèle	AC3225
Fonction	Prolongement du réseau AS-i de 100 m avec séparation galvanique
Alimentation	Nécessite une alimentation AS-i externe (24 V DC typique)
Raccordement	Bornes à cage à ressort pour les lignes AS-i 1 et 2
Indicateurs LED	4 LED : PWR et FAULT pour chaque ligne (vert/rouge)
Montage	Sur rail DIN 35 mm
Entretien	Sans maintenance ; nettoyage avec chiffon doux sec
Nettoyage	Hors tension, chiffon microfibre sans additifs chimiques
Sécurité	Séparation galvanique entre les lignes amont et aval
Environnement	Température de fonctionnement : -25 à 70 °C (estimation)
Homologations	CE, déclarations disponibles sur ifm.com
Documents	Notice d'utilisation et fiche technique sur ifm.com

FOIRE AUX QUESTIONS - AC3225 IFM

Quelle est la fonction du répéteur AC3225 ?

Le répéteur AS-i AC3225 permet de prolonger le réseau AS-i de 100 mètres supplémentaires tout en assurant une séparation galvanique entre les lignes amont et aval.

Comment raccorder les lignes AS-i ?

Raccordez la ligne AS-i amont aux bornes A+ et A- de la ligne 1, et la ligne aval aux bornes A+ et A- de la ligne 2. Utilisez des connecteurs Combicon (accessoires). Les lignes amont et aval ne doivent pas être interconnectées.

Que signifient les LED ?

Chaque ligne possède deux LED : PWR verte (tension AS-i correcte) et FAULT rouge (erreur de communication). Si la LED FAULT est allumée fixe, aucun esclave n'est détecté ; si elle clignote, les esclaves sont inactifs.

Quelle alimentation est nécessaire ?

Le répéteur nécessite une alimentation AS-i externe (24 V DC) pour la ligne aval. L'alimentation amont est fournie par le réseau AS-i existant.

Comment monter l'appareil ?

Montez l'appareil sur un rail DIN 35 mm. Laissez suffisamment d'espace en haut et en bas pour la circulation d'air et évitez l'échauffement excessif.

Comment nettoyer l'appareil ?

Mettez l'appareil hors tension. Nettoyez la surface avec un chiffon doux, sec et non traité chimiquement (microfibre recommandé).

Que faire en cas de défaut ?

Vérifiez les LED : une LED FAULT allumée indique une erreur de communication. Assurez-vous que l'alimentation est correcte et que les esclaves AS-i sont correctement configurés. Consultez la notice pour plus de détails.

Peut-on connecter plusieurs répéteurs ?

Oui, il est possible de cascader plusieurs répéteurs pour étendre encore la longueur du réseau AS-i, chaque répéteur ajoutant jusqu'à 100 mètres avec séparation galvanique.

Quelles sont les normes respectées ?

L'appareil est conforme aux normes CE et dispose des déclarations de conformité disponibles sur le site ifm.com.

Où trouver la fiche technique ?

La fiche technique et les déclarations CE sont disponibles sur www.ifm.com en recherchant le numéro de commande AC3225.

MODE D'EMPLOI AC3225 IFM

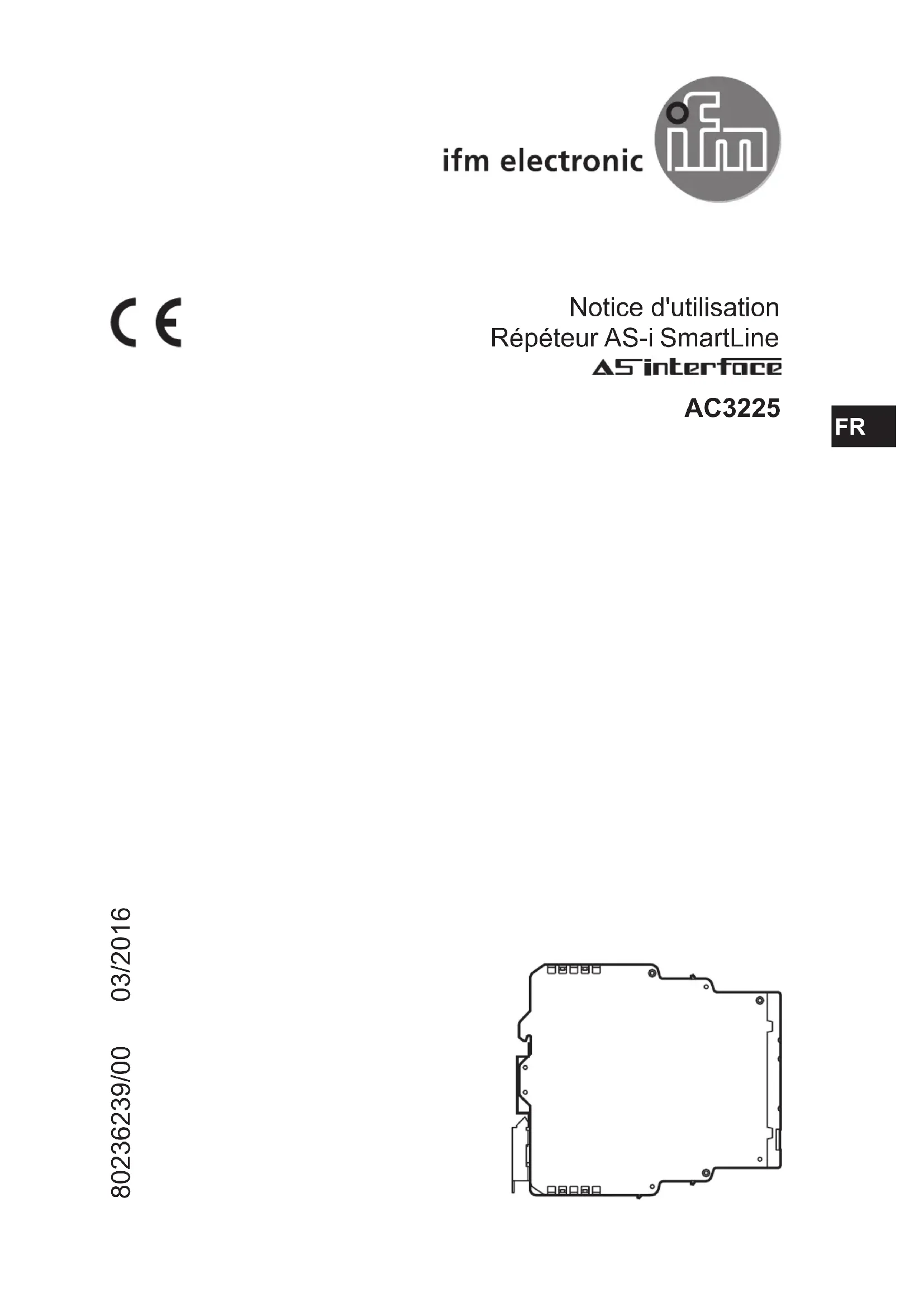

Notice d'utilisation

Répéteur AS-i SmartLine

ASinterface

AC3225

FR

1 Remarques préliminaires....3
1.1 Symboles utilisés....3
2 Fonctionnement et caractéristiques....3
3 Eléments de service et d'indication ....4
4 Raccordement électrique....4
4.1 Raccordement des bornes ....5
5 Fonctionnement / LED....5
6 Montage....5
6.1 Montage de l'appareil ....5
6.2 Démonter l'appareil....6
7 Données techniques....7
8 Homologations/normes....7
9 Entretien, réparation et élimination....7
9.1 Maintenance 7
9.2 Nettoyage de la surface du boîtier....7
9.3 Elimination des déchets....7

1 Remarques préliminaires

Ce document s'adresse à des personnes compétentes. Ce sont des personnes qui sont capables - grâce à leur formation et expérience – d'appréhender les risques et d'éviter les dangers potentiels qui pourraient être causés par le fonctionnement, l'installation ou la maintenance de l'appareil.

Lire ce document avant l'utilisation afin de vous familiariser avec les conditions environnantes, l'installation et le fonctionnement. Garder ce document pendant tout le temps d'emploi de l'appareil.

1.1 Symboles utilisés

▶ Action à faire
→ Référence croisée

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Fonctionnement et caractéristiques

Le répéteur AS-i permet de prolonger le réseau AS-i de 100 m supplémentaires. Les données qui arrivent à la ligne AS-i 1 sont traitées et transmises à la ligne AS-i 2. Les données de la ligne AS-i 2 sont également traitées et transmises à la ligne AS-i 1.

• Séparation galvanique du réseau AS-i qui arrive et qui sort
• Une alimentation AS-i supplémentaire est nécessaire
  • Raccordement des lignes AS-i via des connecteurs Combicon (accessoires)

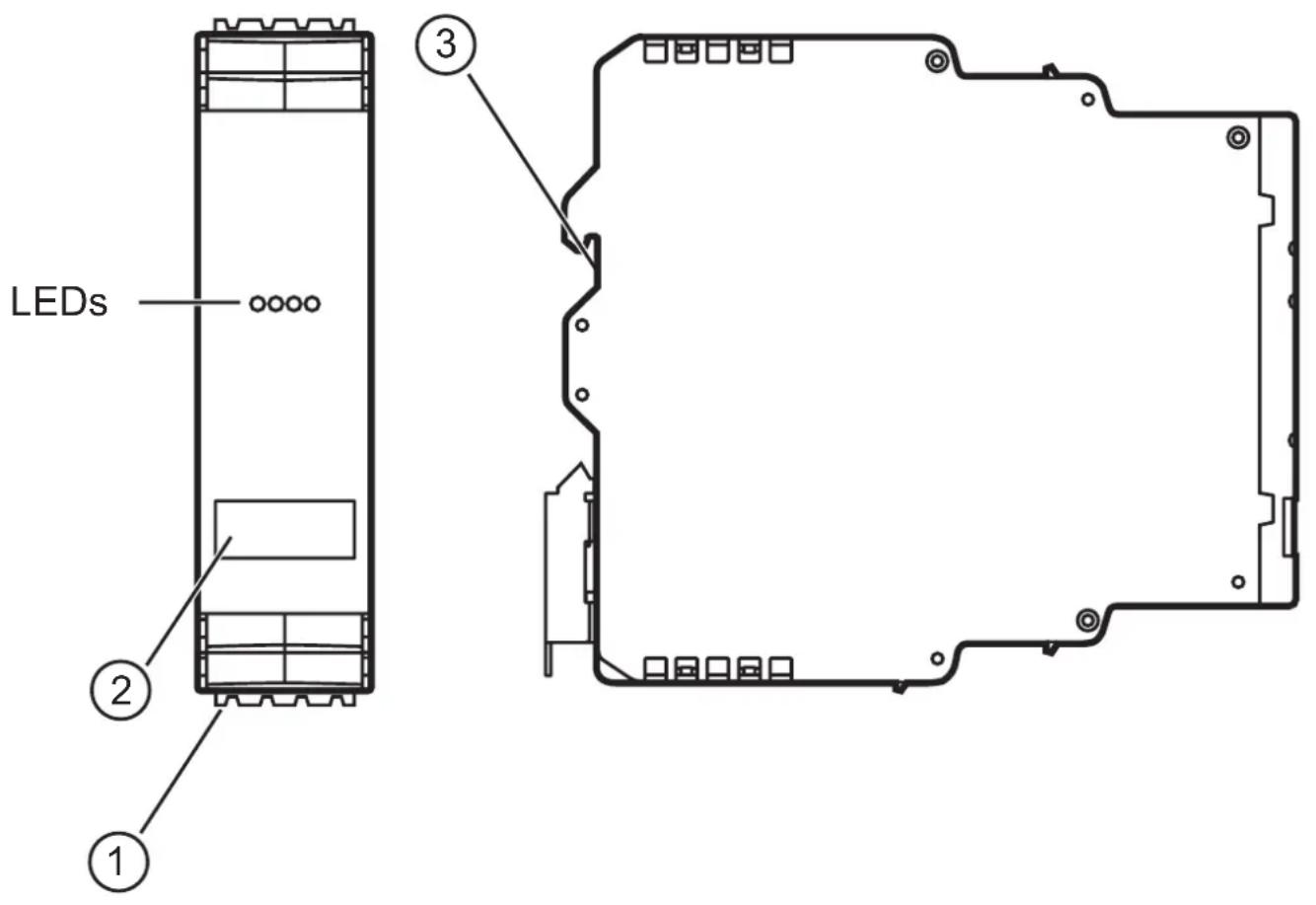

3 Eléments de service et d'indication

1. Borniers avec cages à ressort
2. Etiquette
3. Adaptateur pour rails DIN

4 Raccordement électrique

▶ Raccorder la ligne AS-i 1 amont avec les bornes A+ et A- et la ligne AS-i 2 aval avec les bornes A+ et A-.

Pour la ligne AS-i aval une alimentation AS-i supplémentaire est nécessaire.

Les lignes AS-i amont et aval ne doivent pas être interconnectées, sinon la séparation galvanique du répéteur n'est plus effective.

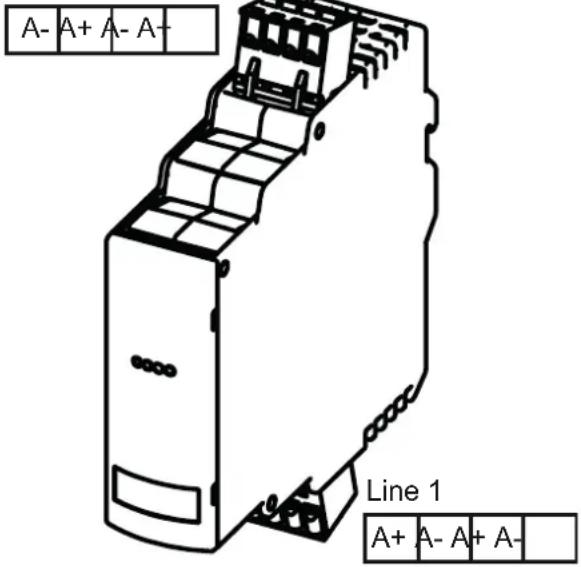

4.1 Raccordement des bornes

Line 2

A-: AS-i - ligne 2

A+: AS-i + ligne 2

A-: AS-i - ligne 2

A+: AS-i + ligne 2

A+: AS-i + ligne 1

A-: AS-i - ligne 1

A+: AS-i + ligne 1

A-: AS-i - ligne 1

5 Fonctionnement / LED

LED 1 PWR verte : tension AS-i correcte

LED 1 FAULT erreur de communication AS-i ligne 1

rouge :

LED 2 PWR verte : tension AS-i 2 correcte

LED 2 FAULT erreur de communication AS-i ligne 2

rouge :

Si aucun module n'est raccordé sur la ligne 2 en aval du répéteur :

• aucun esclave n'a été détecté = LED 2 rouge Fault allumée
• tous les esclaves détectés sont inactifs (non projeté ou projeté incorrectement dans le maître AS-i) = LED 2 Fault clignote en rouge

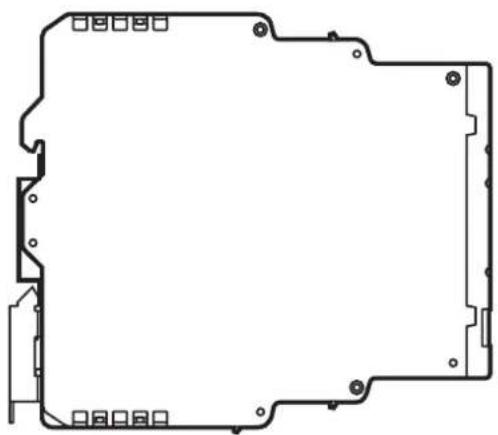

6 Montage

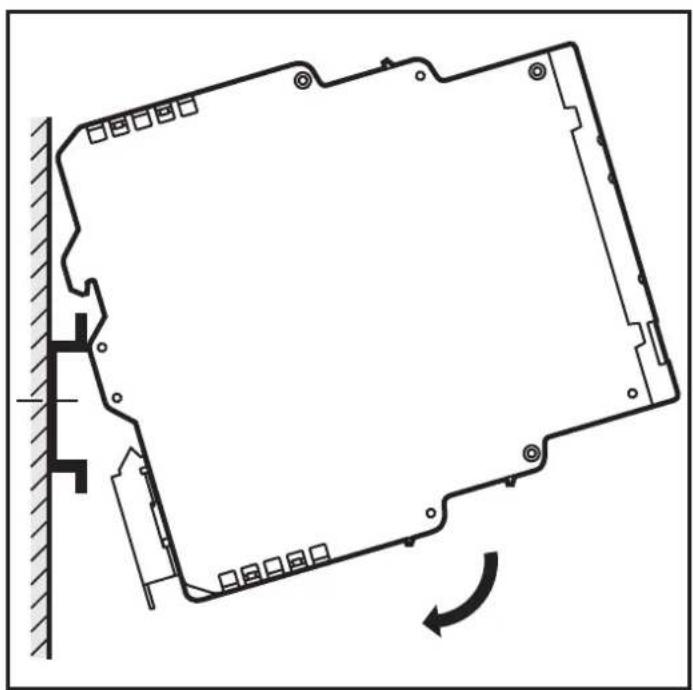

6.1 Montage de l'appareil

▶ Monter l'appareil sur un rail DIN 35 mm.

▶ Laisser suffisamment d'espace en bas et en haut de l'armoire électrique permettant ainsi une libre circulation de l'air pour éviter un échauffement excessif.
Lorsque plusieurs appareils sont montés côte à côte tenir compte de l'échauffement interne de tous les appareils et respecter les conditions environnantes de chaque appareil.

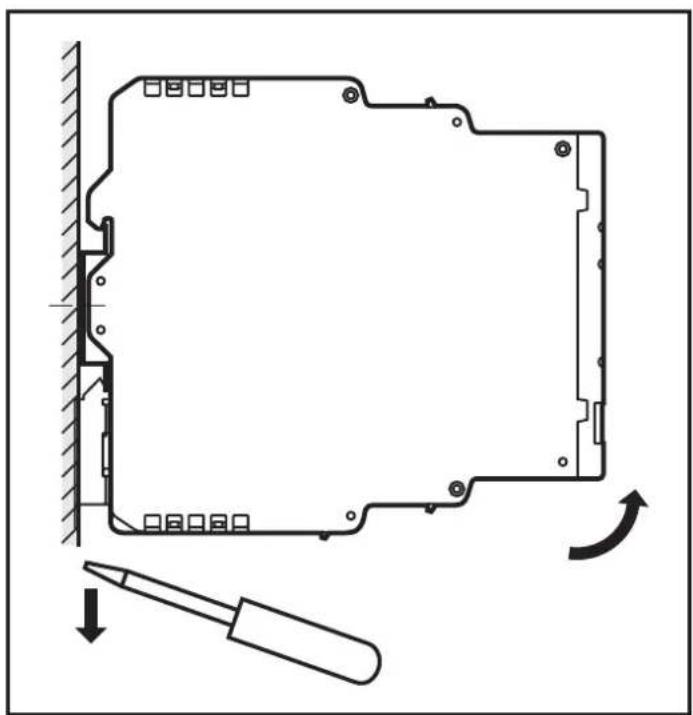

6.2 Démonter l'appareil

7 Données techniques

Des fiches techniques sont disponibles sur :www.ifm.com → Recherche d'une fiche technique → N° de commande

Les déclarations de conformité CE, homologations, etc. sont disponibles sur : www.ifm.com → Recherche d'une fiche technique → N° de commande → Plus de détails

9 Entretien, réparation et élimination

9.1 Maintenance

L'appareil est sans maintenance.

9.2 Nettoyage de la surface du boîtier

▶ Mettre l'appareil hors tension.
▶ Enlever les salissures avec un chiffon doux, sec et non traité chimiquement.

Nous recommandons des chiffons en microfibres sans additifs chimiques.

9.3 Elimination des déchets

▶ Respecter la réglementation du pays en vigueur pour la destruction écologique de l'appareil.
