Marque	Monacor
Modèle	FGA22HQ
Catégorie	Transformateur électrique
Type	Transformateur d'impédance pour amplificateur voiture
Bande passante	20 - 30000 Hz
Impédance d'entrée	45 Ω
Impédance de sortie	30 Ω - 2,8 kΩ
Taux de distorsion	< 0,001 %
Puissance d'entrée max.	20 W
Température de fonctionnement	0 - 40 °C
Utilisation principale	Relier sorties ligne ampli voiture aux sorties HP d'autoradio
Montage	Visser via étriers de montage dans le véhicule
Branchement	RCA OUTPUT vers ampli, bornes INPUT vers autoradio, borne G à masse
Réglage	Réglages SIGNAL LEVEL pour adapter le niveau d'entrée
Nettoyage	Chiffon sec et doux, pas de produits chimiques
Protection	Éviter projections d'eau, humidité élevée
Normes	CE
Élimination	Dépôt en usine de recyclage
Garantie	Caduque en cas de mauvaise utilisation

FOIRE AUX QUESTIONS - FGA22HQ Monacor

Quel est le rôle du transformateur FGA22HQ ?

Le FGA22HQ permet de relier les sorties ligne d'un amplificateur voiture aux sorties haut-parleurs d'un autoradio, en réduisant le niveau de sortie et assurant une transmission flottante.

Quelle puissance d'entrée maximale est autorisée ?

La puissance de sortie de l'autoradio ne doit pas dépasser 20 W pour éviter la surcharge du transformateur.

Comment installer le transformateur dans le véhicule ?

Vissez-le solidement via les deux étriers de montage pour qu'il ne se desserre pas et ne devienne pas un projectile en cas de freinage.

Comment brancher le transformateur ?

Branchez les fiches RCA OUTPUT aux entrées de l'amplificateur, les bornes INPUT aux sorties HP de l'autoradio (pôles + et -), et la borne G à la masse du véhicule. L'installation doit être débranchée pendant le branchement.

Comment régler le niveau de signal ?

Réglez l'autoradio au volume maximal non distordant (ex: 3/4 du max), puis ajustez les réglages SIGNAL LEVEL du transformateur pour un volume maximal non distordant de l'amplificateur.

Quelles sont les précautions de sécurité ?

Protégez le transformateur des projections d'eau, éclaboussures et humidité élevée. Utilisez-le entre 0-40°C. Nettoyez avec un chiffon sec et doux, sans produits chimiques.

Que faire en cas de panne ou de mauvaise utilisation ?

Toute réparation doit être effectuée par un technicien habilité. Une utilisation incorrecte annule la garantie et dégage le fabricant de toute responsabilité.

Comment éliminer le transformateur en fin de vie ?

Déposez-le dans une usine de recyclage de proximité pour une élimination non polluante.

Quelles sont les caractéristiques techniques principales ?

Bande passante 20-30000 Hz, impédance d'entrée 45 Ω, impédance de sortie 30 Ω-2,8 kΩ, taux de distorsion <0,001%, puissance max 20 W, température 0-40°C.

Peut-on utiliser le transformateur avec un autoradio en mode bridge ?

Oui, le transformateur permet une transmission flottante des sorties autoradio (nécessaire en mode bridge) vers les entrées ligne asymétriques des amplificateurs.

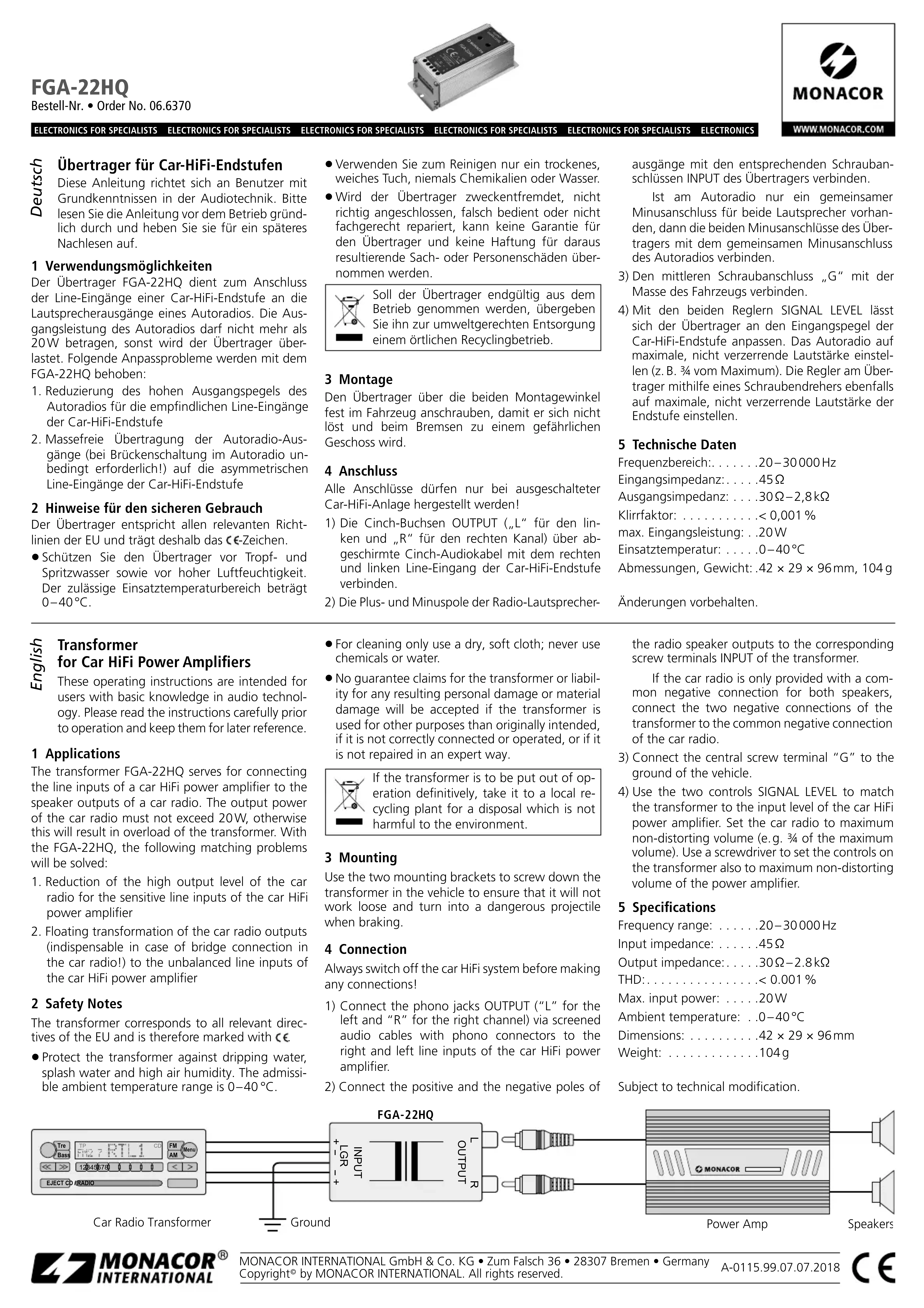

MODE D'EMPLOI FGA22HQ Monacor

Transformateur pour amplificateur voiture

Cette notice s'adresse aux utilisateurs avec des connaissances techniques de base en audio. Veuillez lire la présente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

1 Possibilités d'utilisation

Le transformateur d'impédance FGA-22HQ permet de relier les sorties ligne d'un amplificateur voiture aux sorties haut-parleurs d'un autoradio. La puissance de sortie de l'autoradio ne doit pas dépasser 20W sinon le transformateur est en surcharge. Avec le FGA-22HQ, on peut résoudre les problèmes suivants:

1. Réduction d'un niveau de sortie élevé de l'autoradio pour les entrées ligne sensibles de l'amplificateur voiture.
2. Transmission flottante des sorties autoradio (en mode bridge dans l'autoradio, imperativement nécessaire) sur les entrées ligne asymétriques des amplificateurs voiture.

2 Conseils d'utilisation et de sécurité

Le transformateur répond à toutes les directives nécessaires de l'Union Européenne et porte donc le symbole CE.

• Protégez le transformateur de tout type de projections d'eau, des éclaboussures et d'une

humidité élevée de l'air. La plage de température ambiant admissible est de 0-40°C.

Pour le nettoyer, utilisez un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau. - Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si le transformateur est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement branché ou utilisé ou s'il n'est pas réparé par un technicien habilité; de même, la garantie deviendrait caduque.

Lorsque le transformateur est définitivement retiré du marché, vous devez le déposer dans une usine de recyclage de proximité pour contribuer à son élimination non polluante.

3 Montage

Vissez le transformateur dans le véhicule via les deux étriers de montage solidement de telle sorte qu'il ne se desserre pas et qu'en cas de freinage, il ne se transforme pas en projectile dangereux.

4 Branchement

L'ensemble des branchements ne doit être réalisé que lorsque l'installation audio est débranchée!

1) Reliez les fiches RCA OUTPUT («L» pour le canal gauche et «R» pour le canal droit) via les cordons audio RCA blindés à l'entrée droite et à l'entrée gauche de l'amplificateur voiture.

2) Reliez les pôles plus et moins des sorties haut-parleurs de l'autoradio aux bornes à vis correspondantes INPUT du transformateur. Si sur l'autoradio, il n'existe qu'une seule borne moins commune pour les deux haut-parleurs, reliez les deux bornes moins du transformateur à la borne moins commune de l'autoradio. 3) Reliez la borne du milieu «G» à la masse du véhicule. 4) Avec les deux réglages SIGNAL LEVEL, on peut adapter le transformateur au niveau d'entrée de l'amplificateur voiture. Réglez l'autoradio sur un volume maximal, non distordant (par exemple 3/4 du maximum). Sur le transformateur, réglez les réglages à l'aide d'un tournevis également sur un volume maximal, non distordant de l'amplificateur.

5 Caractéristiques techniques

Bande passante: 20-30000 Hz

Impédance d'entrée : 45Ω

Impédance de sortie : 30Ω-2,8kΩ

Taux de distorsion : <0,001%

Puissance entrée max...20W

Température de fonctionnement 0-40°C

Tout droit de modification réservé.
