AKT 4.104 - Agrafeuse Güde - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Agrafeuse sans fil
Marque	Güde
Modèle	AKT 4.104
Tension nominale	4 V (c.c.)
Capacité de la batterie	1,3 Ah (Li-Ion)
Cadence de tir	30 agrafes par minute
Longueur maximale d'agrafe	10 mm
Largeur d'agrafe	11,4 mm
Épaisseur d'agrafe	0,74 mm
Poids	0,65 kg
Niveau de pression acoustique	80,6 dB(A)
Niveau de puissance acoustique	91,6 dB(A)
Valeur d'émission vibratoire	<11,2 m/s²
Incertitude vibration	K = 1,5 m/s²
Tension d'entrée du chargeur	110-240 V (c.a.)
Fréquence du chargeur	50/60 Hz
Courant d'entrée du chargeur	0,2 A
Tension de sortie du chargeur	5 V (c.c.)
Courant de sortie du chargeur	600 mA
Classe de protection	II
Protection auditive recommandée	Oui (port de casque antibruit)
Utilisation conforme	Agrafage sur bois tendre, carton, cuir, tissu, matériaux d'isolation
Garantie consommateur	24 mois
Température de charge de la batterie	+10°C à +40°C
Entretien	Nettoyer avec un chiffon humide ; ne pas utiliser de solvants

FOIRE AUX QUESTIONS - AKT 4.104 Güde

Comment charger la batterie de l'agrafeuse AKT 4.104 ?

Utilisez uniquement le chargeur GÜDE fourni. Branchez le chargeur sur une prise secteur (110-240 V, 50/60 Hz) et insérez la batterie. La charge dure environ 1 à 2 heures. La batterie Li-Ion peut être rechargée à tout moment sans effet de mémoire.

Quels types d'agrafes utiliser avec l'AKT 4.104 ?

Utilisez des agrafes de 10 mm de long, 11,4 mm de large et 0,74 mm d'épaisseur. Ces dimensions sont spécifiques au modèle. N'utilisez pas d'agrafes non conformes.

Comment insérer les agrafes dans le magasin ?

Assurez-vous que l'appareil est éteint et la batterie retirée. Ouvrez le magasin, insérez un chargeur d'agrafes de type adapté, puis refermez jusqu'au clic. Vérifiez le bon positionnement.

Que faire si une agrafe se bloque ?

Arrêtez immédiatement l'appareil et retirez la batterie. Ouvrez le magasin et retirez l'agrafe bloquée à l'aide d'une pince. Inspectez le mécanisme avant de réutiliser. Ne forcez jamais.

Quelles sont les consignes de sécurité essentielles ?

Portez toujours des lunettes de protection et une protection auditive. Ne dirigez jamais l'outil vers vous ou autrui. Utilisez uniquement sur des surfaces stables. Débranchez la batterie avant tout réglage.

Quelle est l'autonomie de la batterie ?

La batterie Li-Ion de 1,3 Ah permet de poser environ 200 à 300 agrafes par charge, selon le matériau. Rechargez dès que la cadence ralentit.

Comment nettoyer et entretenir l'agrafeuse ?

Nettoyez l'extérieur avec un chiffon humide. Ne pas utiliser de solvants ni d'eau. Vérifiez régulièrement les orifices d'aération. Faites réviser l'appareil par un professionnel en cas de dysfonctionnement.

Puis-je utiliser l'agrafeuse pour fixer des câbles électriques ?

Non, cette agrafeuse n'est pas conçue pour les câbles électriques. Elle peut endommager l'isolation et provoquer un risque d'électrocution ou d'incendie.

Où trouver des pièces de rechange ?

Les pièces détachées sont disponibles sur le site www.guede.com. Utilisez uniquement des pièces d'origine. Pour les réparations, contactez le service après-vente GÜDE.

Que faire en cas de panne ou de dysfonctionnement ?

Consultez d'abord la notice. Si le problème persiste, contactez le support GÜDE par e-mail à [e-mail] ou par téléphone au +49 (0) 79 04 / 700-360. Ayez le numéro de série à portée de main.

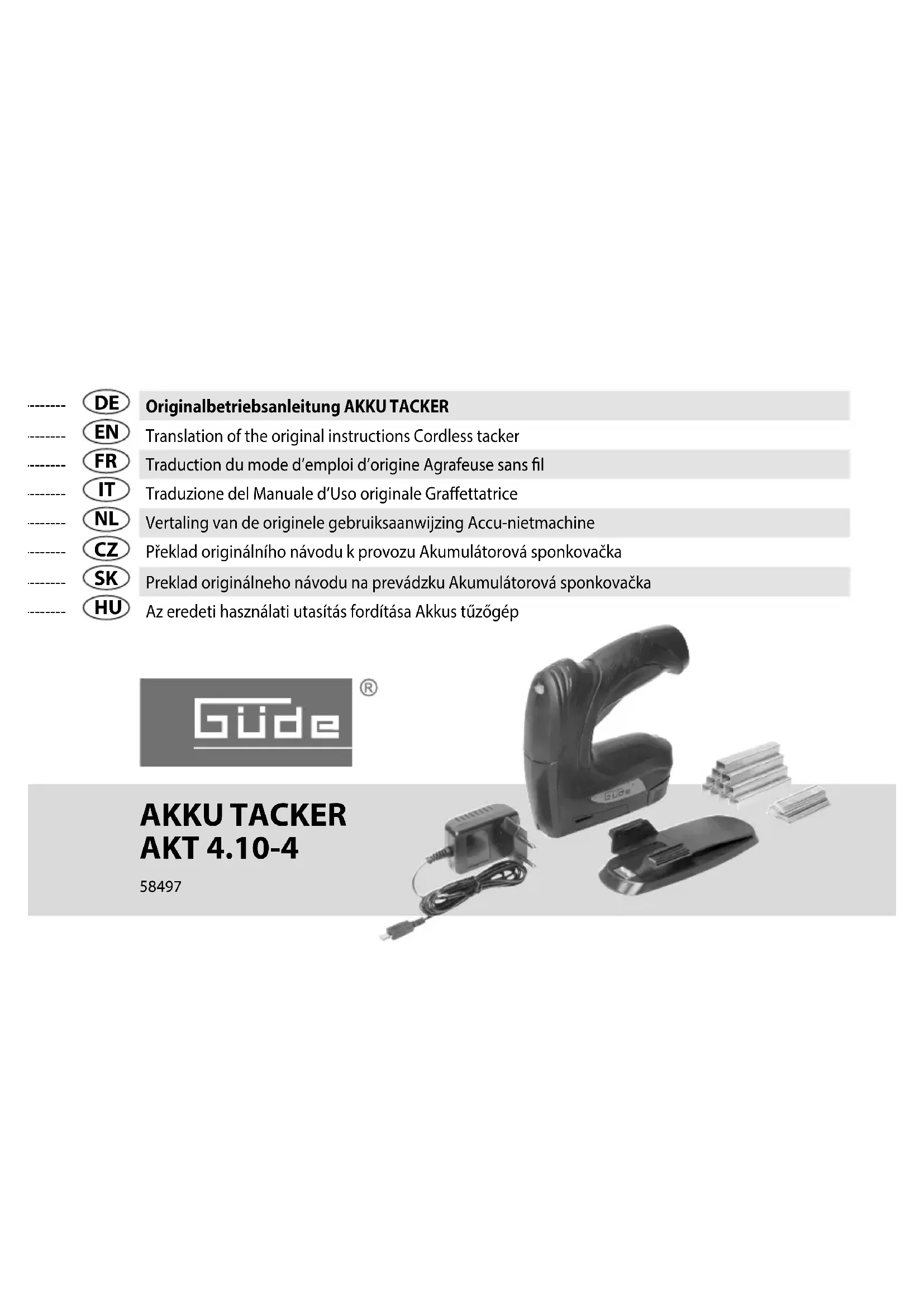

MODE D'EMPLOI AKT 4.104 Güde

Traduction du mode d'emploi d'origine Agrafeuse sans fil

FRANÇAIS Veuillez lire avec soin le mode d'emploi avant la mise en service

Caractéristiques Techniques

Agrafeuse sans fil AKT 4.10-4
N° de commande 58497
Tension (V c.a.) 4 V	---
Capacité de la batterie (Li-Ion) 1,3 Ah
Prise par minute 30 mm
Longueur maximale du bras	10 mm
Largeur de l'agrafe	11,4 mm
Résistance de l'axe	0,74 mm
Poids	0,65 kg
Données relatives au bruit
Niveau de pression acoustique L_pA	80.6 dB (A)
Niveau d'intensité acoustique L_WA	91.6 dB (A)
Mesuré selon EN 60745; Incertitude K = 3 dB (A)
Portez une protection auditive!
Données relatives aux vibrations
Valeurs totales d'oscillation (Somme vectorielle des trois directions) constatées de façon correspondante EN 60745
Valeur d'émission vibratoire a_h	<11,2 m/s ^2
Incertitude K = 1,5 m/s ^2

Batterie-Dispositif de charge
Tension d'entrée 110 -240 V
Fréquence 50/60 Hz
Courant d'entrée 0,2 A
Tension d'entrée 5 V	—
Courant d'entrée 600 mA
Classe de protection II

AVERTISSEMENT: Le niveau réel des vibrations peut différer de la valeur indiquée dans ces consignes en fonction du type et du mode d'utilisation.

Le niveau vibratoire indiqué dans ces instructions a été mesuré selon un procédé de mesure normalisé dans la norme EN 60745 et peut être utilisé pour comparer des outils électriques entre eux. Il convient aussi à une estimation provisoire de la sollicitation par les vibrations.

Convient également pour l'examen préalable de la charge par vibrations.

Pour estimer de manière exacte la charge par vibrations pendant une certaine durée de travail, il faut également tenir compte des temps d'arrêt ou de marche à vide de l'appareil. Cela peut entraîner une réduction sensible du volume de charge par vibrations sur la durée totale de travail.

FRANÇAIS

Définir les mesures de sécurité supplémentaires relatives à la protection de l'utilisateur contre les effets des vibrations, telles que : entretien technique des outils électriques et appareils, maintien de la chaleur des mains, organisation du travail.

Lisez attentivement ce mode d'emploi avant la première utilisation de l'appareil et assurez-vous de l'avoir bien compris.

Familiarisez-vous avec les éléments de commande et l'utilisation correcte de l'appareil. Respectez toutes les consignes de sécurité figurant dans le mode d'emploi. Comportez-vous de façon responsable vis-à-vis des autres personnes.

L'utilisateur est responsable des accidents et dangers vis-à-vis de tierces personnes.

L'appareil peut être utilisé uniquement par des personnes de plus de 16 ans, exception faite des adolescents manipulant l'appareil dans le cadre de l'enseignement professionnel sous la surveillance du formateur.

Si vous avez des doutes en ce qui concerne le branchement et l'utilisation de l'appareil, contactez le service clients.

Utilisation Conforme à la destination

Le produit est destiné à l'agrafage du carton, des feuilles de papier, du cuir, de matériel d'isolation, du tissu et d'autres matières sur du bois tendre (bois naturel), le contre-plaqué et des panneaux de fibres de bois de moyenne densité.

Il est destiné à l'utilisation privée.

Conduite en cas d'urgence

Effectuez les premiers gestes de secours et appelez rapidement les premiers secours. Protégez le blessé d'autres blessures et calmez-le. Si vous appelez les secours, fournissez les renseignements suivants: 1. Lieu d'accident, 2. Type d'accident, 3. Nombre de blessés, 4. Type de blessure

Symboles

AVERTISSEMENT/Attention!

AVERTISSEMENT - Pour réduire le risque de blessures, lisez la notice d'utilisation.

Classe de protection

symbole CE

Déposez les appareils électriques ou électroniques défectueux et / ou destinés à liquidation au centre de ramassage correspondant.

Ne jetez pas les batteries avec les déchets domestiques.

Fusible de l'appareil

Outil électrique en classe de protection II. Outil électrique équipé d'une protection contre la fulguration électrique qui ne dépend seulement de l'isolation de base mais aussi de l'application d'autres mesures de protection telles qu'une double isolation ou une isolation augmentée.

Consignes de sécurité générales pour appareils électriques

Avertissement Lisez toutes les consignes et instructions de sécurité. Le non respect des consignes indiquées ci-dessous peuvent engendrer une électrocution, un incendie et/ou des blessures graves.

Conservez toutes les consignes et instructions de sécurité pour une utilisation ultérieure.

La désignation „appareil électrique“ utilisée dans les consignes de sécurité s'applique aux outils électriques alimentés par un câble (câble d'alimentation) et aux outils électriques alimentés par une batterie (sans câble d'alimentation).

1) Sécurité au travail

a) Maintenez le lieu de travail propre et bien éclairé. Le désordre et un lieu de travail mal éclairé peuvent engendrer des accidents.
b) N'utilisez pas l'appareil électrique dans un environnement avec risque d'explosion, dans lequel se trouvent des liquides, gaz et poussières inflammables. Les appareils électriques forment des étincelles pouvant enflammer la poussière ou les vapeurs.
c) Éloignez les enfants et autres personnes à une distance de sécurité de l'appareil électrique. Toute distraction peut engendrer la perte de contrôle de l'appareil.

2) Sécurité électrique

a) La fiche de l'appareil électrique doit être branchée à la prise. Ne modifiez jamais la fiche. N'utilisez pas les appareils électriques mis à la terre en combinaison avec des adaptateurs de prise. Les fiches non modifiées et les prises adéquates réduisent le risque d'électrocution.
b) Évitez le contact du corps avec les surfaces mises à la terre telles que tubes, chauffage, gazinières et réfrigérateurs. La mise à la terre de votre corps augmente le risque d'électrocution.

FRANÇAIS

c) N'exposez pas les appareils électriques à la pluie et à l'humidité. La pénétration de l'eau dans l'appareil électrique augmente le risque d'électrocution.
d) N'utilisez pas le câble en contradiction avec la désignation, pour porter l'appareil, pour l'accrocher ou pour retirer la fiche de la prise. Protégez le câble des températures excessives, de l'huile, des bords tranchants et des parties mobiles de l'appare Les câbles endommagés ou emmêlés augmentent le risque d'électrocution.
e) Si vous utilisez l'appareil électrique à l'extérieur, utilisez seulement des rallonges convenant à l'utilisation à l'extérieur. L'utilisation d'une rallonge convenant à l'utilisation extérieure réduit le risque d'électrocution.
f) Lorsqu'il est impossible d'éviter l'utilisation de l'appareil électrique dans un environnement humide, utilisez le disjoncteur de protection à courant de défaut. Utilisation du disjoncteur de protection à courant de défaut réduit le risque d'électrocution.
3) Sécurité des personnes
a) Soyez attentif, faites attention à ce que vous faites et utilisez le bon sens lors de l'utilisation de l'appareil électrique. N'utilisez jamais l'appareil électrique si vous êtes fatigué, sous effet de drogues, d'alcool ou de médicaments. Un moment d'inattention lors de l'utilisation de la machine peut engendrer de graves accidents.
b) Portez des accessoires de protection personnels

et toujours des lunettes de protection. Le port d'accessoires de protection personnels tels que masque respiratoire, chaussures de sécurité antidérapantes, casque de protection ou protection auditive en fonction du type et de l'utilisation de l'appareil électrique, réduit le risque d'accidents.

c) Évitez la mise en marche accidentelle. Avant de brancher l'appareil à la source d'alimentation et/ou à la batterie, de le lever ou de le porter, vérifiez qu'il est arrêté. Le port de l'appareil électrique avec doigt posé sur l'interrupteur ou le branchement de l'appareil avec interrupteur en position marche à la prise, peuvent engendrer des accidents.
d) Avant de mettre l'appareil électrique en marche, retirez tous les outils de réglage et clés. Tout outil ou clé se trouvant dans la partie mobile de l'appareil peut engendrer des blessures.
e) Évitez les postures anormales du corps. Adoptez une posture stable et maintenez toujours l'équilibre. Ainsi, vous pouvez mieux contrôler l'appareil électrique dans des situations inattendues.
f) Portez une tenue adéquate. Ne portez pas de vêtements larges et bijoux. Éloignez les cheveux, vêtements et gants à une distance de sécurité des parties mobiles. Les vêtements desserrés, bijoux et cheveux longs peuvent être entraînés par les parties mobiles.
g) Lorsqu'il est possible de monter sur l'appareil des aspirateurs et capteurs de poussières, vérifiez s'il sont bien raccordés et correctement utilisés. L'utilisation d'un aspirateur de poussières peut réduire les risques

engendrés par la poussière.

4) Utilisation et entretien de l'appareil électrique.

a) Ne surchargez pas la machine. Utilisez pour le travail donné un appareil électrique adéquat. Un appareil électrique adéquat permet de travailler mieux et plus en sécurité dans la gamme de puissances indiquée.
b) N'utilisez pas l'appareil électrique avec interrupteur endommagé. Un appareil électrique impossible à mettre en marche ou à arrêter est dangereux et doit être réparé.
c) Retirez la fiche de la prise et/ou retirez la batterie avant le réglage de l'appareil, le remplacement d'accessoires ou la mise hors service. Ces mesures de sécurité permettent d'éviter la mise en marche accidentelle de l'appareil électrique.
d) Rangez les appareils non utilisés hors de portée des enfants. Veillez à ce que l'appareil électrique ne soit pas utilisé par des personnes qui ne le connaissent pas ou qui n'ont pas lu ces consignes. Les appareils électriques utilisés par des personnes sans expérience sont dangereux.
e) Entretenez bien les outils électriques. Contrôlez si les pièces mobiles fonctionnent parfaitement et ne coïncent pas, si elle ne sont pas fissurées ou endommagées au point d'influencer négativement le fonctionnement de l'outil électrique. Faites réparer les pièces endommagées avant l'utilisation de l'appareil. Un entretien incorrect de l'outil électrique est la cause de nombreux accidents. De nombreux

accidents sont provoqués par des appareils électriques mal entretenus.

f) Maintenez les outils de coupe affûtés et propres. Les outils de coupe bien entretenus avec arêtes affûtées coïncent moins et sont plus faciles à guider.
g) Utilisez les appareils électriques, les accessoires, les embouts, etc.; en conformité avec ces consignes. Prenez en considération les conditions de travail et l'activité que vous êtes en train de réaliser. L'utilisation des appareils électriques à d'autres fins que celles prescrites par le fabricant peut engendrer des situations dangereuses.
5) Utilisation et maintenance d'outils à accumulateur.
a) Chargez les batteries uniquement dans les chargeurs recommandés par le fabricant. Pour le chargeur qui convient uniquement pour un certain type de batteries ou accumulateurs, risque d'incendie en cas d'utilisation avec d'autres accumulateurs.
b) Utilisez dans cet outil électrique uniquement des accumulateurs prévus à cet effet. L'utilisation d'autres accumulateurs peut provoquer des accidents et risque d'incendie.
c) Ne laissez pas un accumulateur non utilisé à proximité des agrafes, monnaies, clés, clous, vis, et autres petits objets métalliques pouvant engendrer le pontage des contacts. Un court-circuit entre les contacts de l'accumulateur peut provoquer des brûlures ou un incendie.
d) Une mauvaise utilisation peut engendrer des fuites

FRANÇAIS

de liquide de l'accumulateur. Évitez le contact avec ce liquide. En cas de contact accidentel, rincez à l'eau. En cas de contact avec les yeux, consultez un médecin. Le liquide s'écoulant de la batterie peut provoquer l'irritation de la peau ou des brûlures.

6) Service

a) Les réparations de l'appareil électrique doivent être confiées exclusivement à un personnel qualifié et agréé, utilisant seulement des pièces détachées d'origine. Ainsi, la sécurité de l'appareil sera conservée.

Consignes de sécurité pour l'agrafeuse

1. Notez que l'outil électrique contient des agrafes. Une manipulation inadéquate de l'agrafeuse peut engendrer un départ inattendu de l'agrafe et des blessures.
2. Ne dirigez jamais l'outil électrique vers vous ou vers d'autres personnes à proximité. Un actionnement accidentel entraîne le départ de l'agrafe ce qui peut provoquer des blessures.
3. N'utilisez pas les outils électriques avant de toucher fermement la pièce. Si l'outil électrique n'est pas en contact avec la pièce, l'agrafe peut rebondir de l'endroit de fixation.
4. N'utilisez pas l'agrafeuse pour fixer des câbles élec-

triques. Elle ne convient pas à l'installation de câbles électriques pour cause de risque d'endommagement de l'isolation des câbles électriques susceptible d'engendrer une électrocution et un risque d'incendie.

Avis complémentaires de sécurité et de travail

Fixez fermement la pièce en exécution à l'aide d'un dispositif de serrage. Des pièces en exécution non fermement fixées peuvent provoquer des dommages et des lésions graves.

N'utilisez pas l'appareil à proximité des liquides ou gaz inflammables. Risque d'incendie ou d'explosion en cas de court-circuit.

Lorsque l'outil utilisé est bloqué, arrêtez immédiatement l'appareil. Ne le remettez pas en marche tant que l'outil est bloqué, vous pourriez provoquer un rebond avec un moment de réaction élevé. Identifiez et supprimez la cause de blocage de l'outil utilisé tout en respectant les consignes de sécurité.

Les caûuses possibles sont :

• Encastrement dans la pièce à travailler.
• Le dispositif a traversé le matériau à travailler en le cassant.
• Le dispositif électrique a été surchargé.

Batterie

N'utilisez jamais le chargeur dans un environnement humide ou mouillé. Il convient uniquement à l'utilisation à l'intérieur.

Vérifiez si la tension du secteur correspond aux données figurant sur la plaque signalétique du chargeur. Risque d'électrocution.

Séparez les raccords de câble seulement en tirant sur la fiche. Le fait de tirer sur le câble pourrait endommager le câble ainsi que la fiche, la sécurité électrique ne serait alors plus assurée. Le fait de tirer sur le câble pourrait endommager le câble ainsi que la fiche, la sécurité électrique ne serait alors plus assurée.

N'utilisez jamais le chargeur lorsque le câble, la fiche ou l'appareil lui-même est endommagé par des influences extérieures. En cas d'endommagement, fairer répare par un atelier agréé.

Pour charger la batterie, utilisez seulement le chargeur GÜDE. L'utilisation d'autres dispositifs de charge peut engendrer des défauts ou un incendie.

Une utilisation incompétente ou l'utilisation d'un accumulateur endommagé peut provoquer des fuites de vapeurs. Amenez de l'air frais et contactez un médecin en cas de problèmes. Les vapeurs peuvent irriter les voies respiratoires.

Risque d'incendie ! Risque d'explosion!

N'utilisez jamais des accumulateurs endommagés, défectueux ou déformés. N'ouvrez jamais un accumulateur, ne l'endommagez pas et ne le faites pas tomber.

Ne chargez jamais la batterie dans un environnement avec acides et matières légèrement inflammables.

Protégez la batterie de la chaleur et du feu. Utilisez la batterie seulement dans l'étendue des températures de +10°C à +40°C. Ne la posez jamais sur des corps de chauffe et ne l'exposez pas trop longtemps aux rayons du soleil. En cas de forte charge, laissez-la d'abord refroidir.

Court-circuit - ne shuntez pas les contacts de l'accumulateur avec des pièces métalliques. Lors de la liquidation, le transport ou le stockage, il est nécessaire d'emballer l'accumulateur (sac en plastique, boîte) ou de coller les contacts.

FRANÇAIS

Consignes de travail

Les accus ne sont livrés que partiellement préchargés et doivent donc être complètement chargés avant utilisation.

• Rechargez l'accu dès lors que l'appareil fonctionne trop lentement ou s'arrête.
• L'accu Li-ion peut être chargé à tout moment sans raccourcir sa durée de vie. L'interruption du chargement n'endommage pas l'accu. L'accu Li-ions est protégé contre la décharge complète grâce à la „Electronic Celle Protection“.
• Une durée de fonctionnement sensiblement raccourcie de l'accu indique que celui-ci est trop faible et doit être remplacé. N'utilisez que des accus de rechange d'origine
• Une durée de fonctionnement sensiblement raccourcie de l'accu indique que celui-ci est trop faible et doit être remplacé. N'utilisez que des accus de rechange d'origine

Entretien

Les réparations et travaux non décrits dans ce mode d'emploi doivent être effectués uniquement par un personnel qualifié agréé.

Utilisez uniquement des accessoires et des pièces de rechange d'origine.

Maintenez la machine et en particulier les orifices d'aération propres. Ne pulvérisez jamais de l'eau sur l'appareil!

Ne nettoyez pas l'appareil et sec composants à l'aide de solvants et de liquides inflammables ou toxiques. Utilisez uniquement un chiffon humide, en veillant d'abord à ce que la fiche soit débranchée de la prise électrique.

Seul un appareil régulièrement entretenu et traité peut donner satisfaction. Un entretien insuffisant peut engendrer des accidents et des blessures

En cas de besoin, vous trouverez la liste de pièce détachées sur les pages web www.guede.com.

Stockez l'appareil à un endroit sec.

Élimination

Les consignes d'élimination résultent des pictogrammes placés sur l'appareil ou sur l'emballage.

Déposez les appareils défectueux et/ou destinés à l'élimination au centre de ramassage correspondant.

Éliminez les accumulateurs de façon écologique.

Les accumulateurs Li-ion doivent être éliminés de façon spéciale. Remettez les accumulateurs défectueux à un magasin spécialisé. Avant de broyer l'appareil, retirez l'accumulateur. Les accumulateurs endommagés peuvent nuire à l'environnement et à votre santé, car ils peuvent présenter des fuites de vapeurs ou gaz toxiques.

Par conséquent, n'envoyez jamais un accumulateur endommagé par la poste, etc. Veuillez vous tourner vers votre centre de recyclage local.

Éliminez les accumulateurs lorsqu'ils sont déchargés. Nous recommandons d'envelopper les pôles par une bande adhésive, de façon à les protéger du court-circuit. N'ouvrez jamais un accumulateur.

Garantie

La durée de la garantie est de 12 mois en cas d'une utilisation industrielle et de 24 mois pour le consommateur final. La période de garantie commence à courir à compter de la date d'achat de l'appareil.

La garantie concerne exclusivement les imperfections provoquées par le défaut du matériel ou le défaut de fabrication. En cas de réclamation pendant la durée de la garantie, il est nécessaire de joindre l'original du justificatif d'achat avec la date d'achat.

La garantie n'inclut pas une utilisation incompétente telle que surcharge de l'appareil, utilisation de la force, endommagement par intervention étrangère ou objets étrangers. Le non respect du mode d'emploi et du mode de montage ainsi que l'usure normale ne sont pas non plus inclus dans la garantie.

Informations importantes pour le client.

Nous vous informons que l'appareil doit être retourné pendant la durée de la garantie ou après la garantie dans son emballage d'origine. Cette mesure permet d'éviter efficacement l'endommagement inutile lors du transport. L'appareil est protégé de façon optimale seulement dans l'emballage d'origine et son traitement continu est ainsi assuré.

Service

Vous avez des questions techniques ? Une réclamation ? Vous avez besoin de pièces détachées ou d'un mode d'emploi ? Nous vous aiderons rapidement et sans pape-rasserie inutile par l'intermédiaire de nos pages Web www.guede.com dans la rubrique Service. Aidez-nous pour que nous puissions vous aider. Pour identifier votre appareil en cas de réclamation, nous avons besoins du numéro de série, numéro de produit et l'année de fabrication. Toutes ces informations se trouvent sur la plaque signalétique.

Tel.: [phone] / 700-360

Fax: [phone]

E-Mail: [e-mail]

ITALIANO

Datos técnicos

Traduction de la déclaration de conformité CE

Nous, Déclarons par la présente que les appareils indiqués répondent du point de vue de leur conception, construction ainsi que de leur réalisation mise sur le marché, aux exigences fondamentales correspondantes des directives de la CE en matière de sécurité et d'hygiène. Cette déclaration perd sa validité après une modification de l'appareil sans notre approbation préalable.
