MODE D'EMPLOI DHTS217 DENON

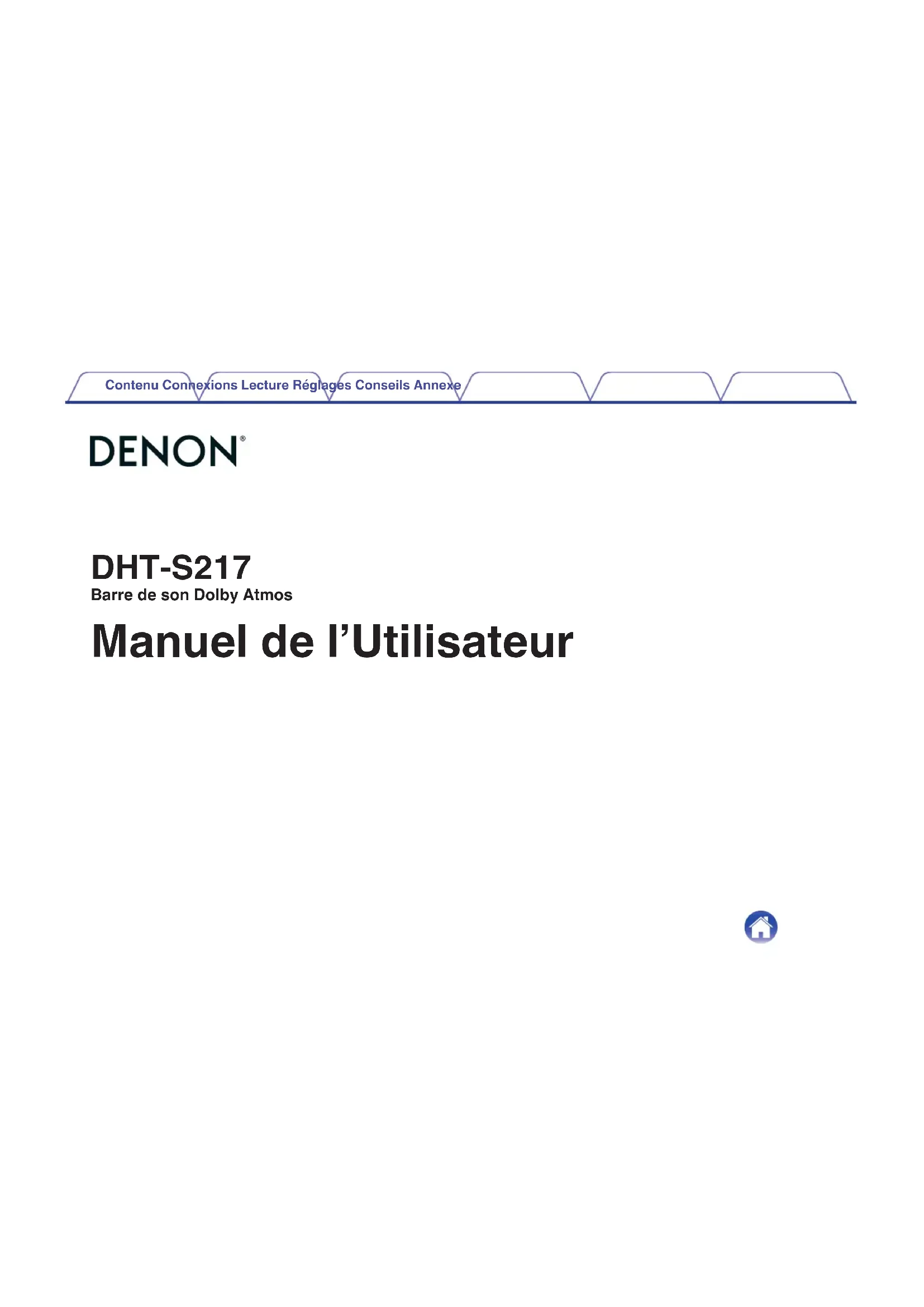

DHT-S217 Barre de son Dolby Atmos Manuel de l’Utilisateur Contenu Connexions Lecture Réglages Conseils Annexe 1À propos des manuels

À propos des descriptions de ce manuel

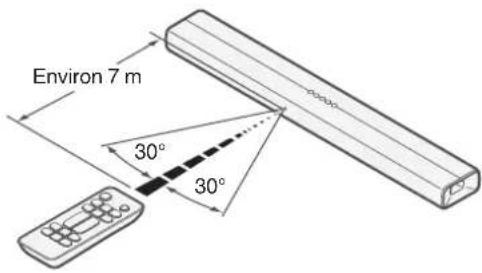

Portée de la télécommande

Nomenclature et fonctions

Connexions Positionnement

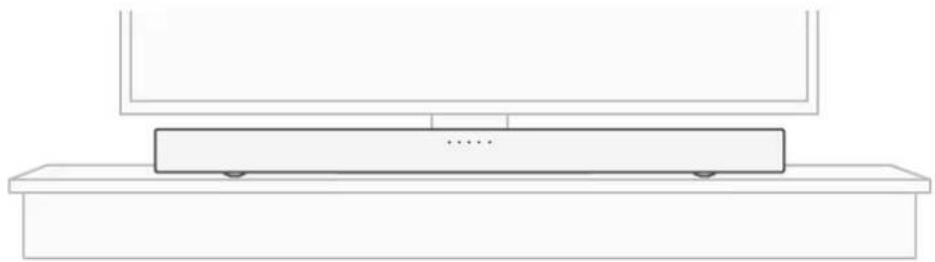

Positionnement de la barre de son devant un téléviseur

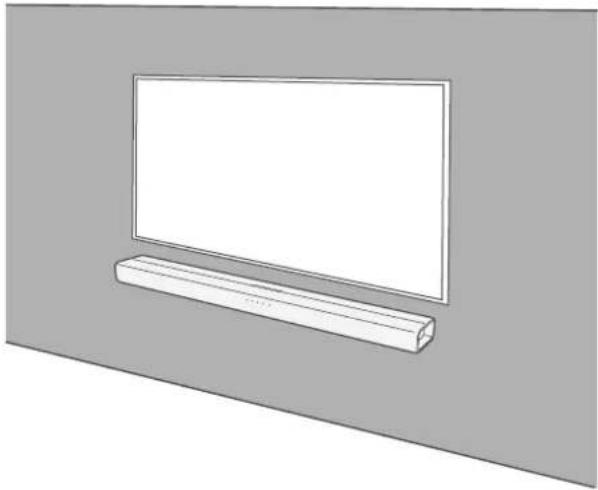

Accrocher la barre de son sur un mur

Connexion d’un téléviseur

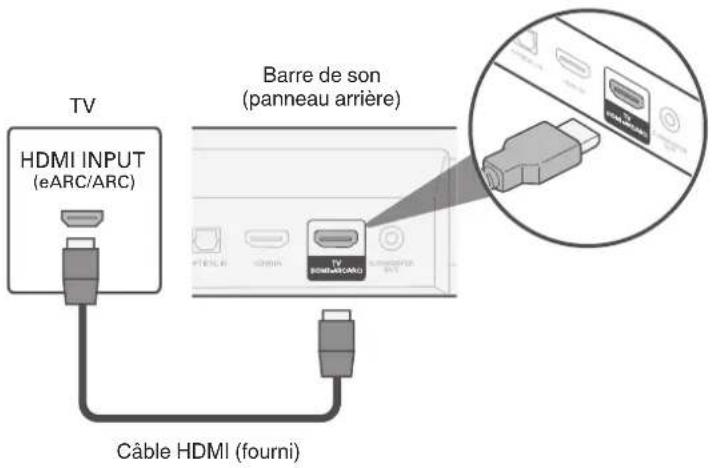

Téléviseur équipé d’un connecteur HDMI et compatible avec l’eARC (Enhanced Audio Return Channel) ou l’ARC (Audio Return Channel)

Téléviseur équipé d’un connecteur HDMI et incompatible avec la fonction eARC ou ARC / un téléviseur équipé d’un connecteur numérique optique

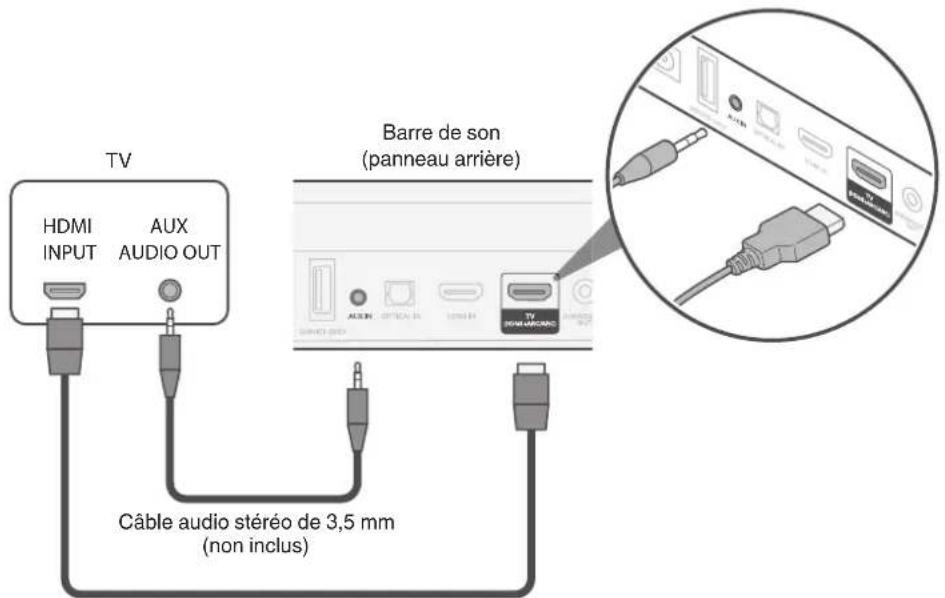

Téléviseur équipé d’un connecteur borne HDMI et incompatible avec la fonction eARC ou ARC / un téléviseur équipé d’un connecteur analogique

Connexion d’un dispositif de lecture

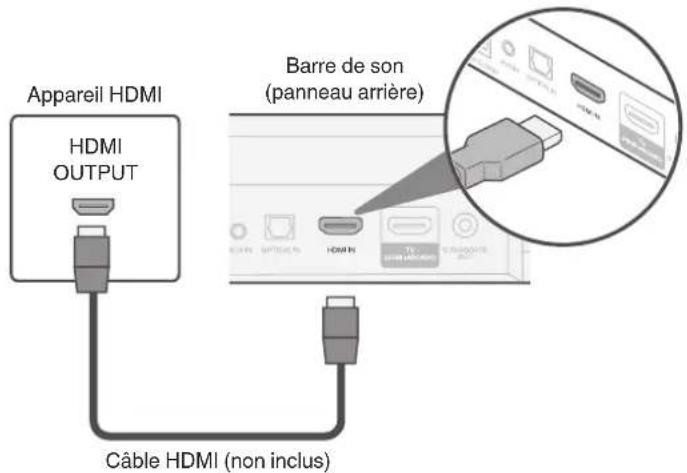

Connexion d’un appareil HDMI

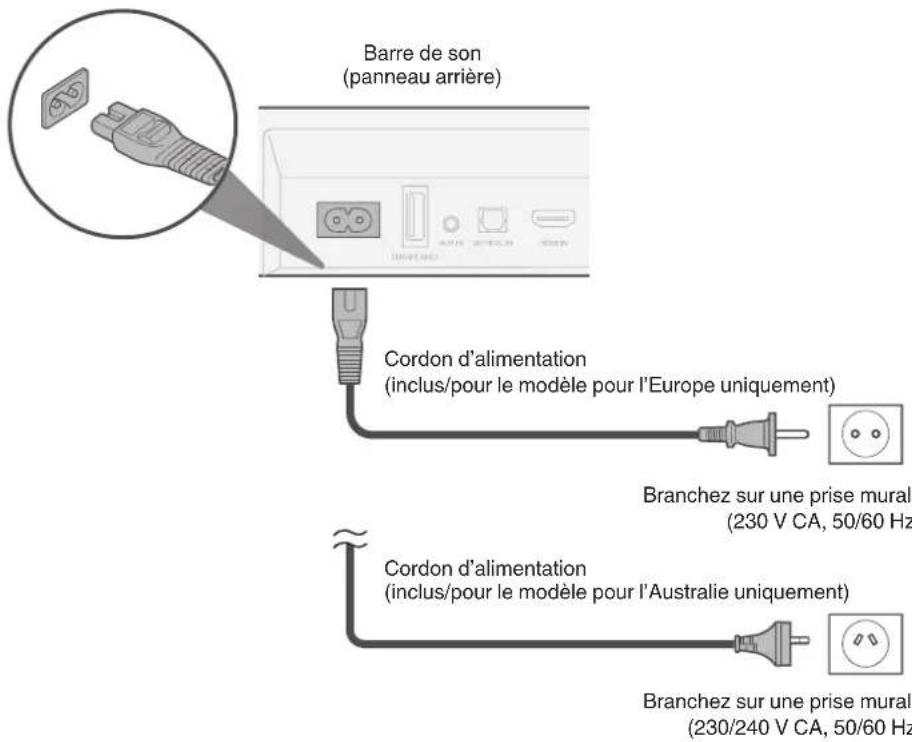

Connexion des cordons d’alimentation

Lecture Profiter de la télévision, de films et de musique

Réglage du volume du subwoofer

Coupure temporaire du son

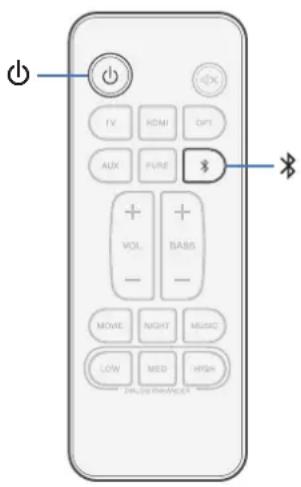

Lecture de musique sur un périphérique Bluetooth

Appariement d’un périphérique Bluetooth pour la première fois

Appariement avec d’autres périphériques Bluetooth

Lecture de musique sur un périphérique Bluetooth apparié

Sélection d’un mode d’écoute

Mise en veille automatique (fonction de veille automatique)

Réduction de la consommation d’énergie en mode veille (fonction de veille prolongée)

Activation ou désactivation de la mise en veille par la fonction de contrôle HDMI

Mise sous tension automatique en fonction de la lecture de l’appareil (fonction de contrôle de la mise sous tension automatique)

Utilisation de cet appareil à l’aide de la télécommande d’un téléviseur

Contenu Connexions Lecture Réglages Conseils Annexe 2Conseils Dépistage des pannes

L’alimentation ne se met pas sous/hors tension

Les opérations ne peuvent pas être effectuées via la télécommande

Difficulté à enseigner les commandes de la télécommande de cet appareil

Aucun son n’est émis

La lecture Bluetooth ne fonctionne pas

La fonction de contrôle HDMI n’est pas opérationnelle

Un son est émis par les haut-parleurs du téléviseur

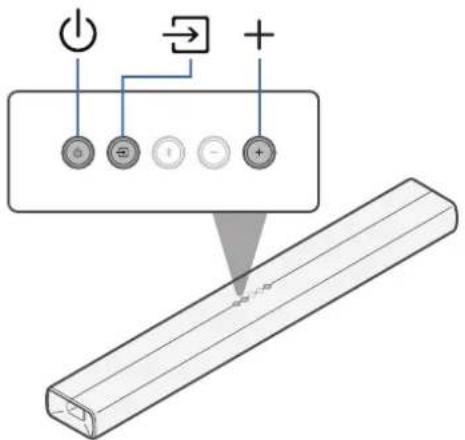

Réinitialisation des réglages d’usine

Annexe À propos de HDMI

Renseignements relatifs aux marques commerciales

Contenu Connexions Lecture Réglages Conseils Annexe 3Nous vous remercions d’avoir acquis cet appareil Denon. Pour un fonctionnement optimal, veuillez lire attentivement ce manuel de l’utilisateur avant de vous servir de l’unité. Après avoir lu le manuel, veuillez le conserver pour toute référence future. À propos des manuels Les manuels suivants sont inclus dans cet appareil.

Instructions de sécurité (fourni)/Mises en garde concernant l’utilisation des piles (fourni) : décrit les précautions à prendre afin d’utiliser cet appareil correctement et en toute sécurité. Veuillez lire attentivement ce document avant d’utiliser cet appareil.

Guide de démarrage rapide (fourni) : décrit les bases de l’utilisation de cet appareil. Veuillez lire ce document lorsque vous utilisez cet appareil pour la première fois.

Manuel de l’Utilisateur (ce manuel) : décrit les détails de l’utilisation de cet appareil. Décrit également le dépannage. À propos des descriptions de ce manuel

Le DHT-S217 est décrit comme cette unité dans ce manuel.

Dans ce manuel, lorsque vous pouvez faire fonctionner soit la barre de son, soit la télécommande, les opérations pour le contrôle à distance sont principalement décrites.

Les symboles utilisés dans ce manuel ont les significations suivantes. Des informations telles que les précautions d’utilisation et les restrictions de fonctionnement. Informations telles que les notes supplémentaires qu’il vous est utile de connaître.

Le contenu de cet appareil peut être mis à jour sans préavis. Contenu Connexions Lecture Réglages Conseils Annexe 4Accessoires Assurez-vous que les articles suivants sont fournis avec l’appareil.

Guide de démarrage rapide Instructions de sécurité Gabarit de montage mural Entretoises de montage mural Câble numérique optique Cordon d’alimentation (pour le modèle pour l’Australie uniquement) Cordon d’alimentation (pour le modèle pour l’Europe uniquement) 2x piles R03/AAA Câble HDMI (4K) Précautions d’utilisation des piles Télécommande (RC-1251)

Contenu Connexions Lecture Réglages Conseils Annexe 5Insertion des piles

Faites glisser le couvercle arrière de la télécommande dans le sens indiqué par la flèche.

Insérez correctement deux piles dans le compartiment à pile comme indiqué. Piles

Remettez le couvercle en place. REMARQUE

Ôtez les piles de la télécommande si vous ne l’utilisez pas pendant longtemps. En cas de fuite du liquide de pile, essuyez soigneusement l’intérieur ducompartiment avant d’insérer de nouvelles piles. Portée de la télécommande Pointez la télécommande vers le capteur de télécommande de l’unité. 30° 30° Environ 7 m Contenu Connexions Lecture Réglages Conseils Annexe 6Nomenclature et fonctions Barre de son

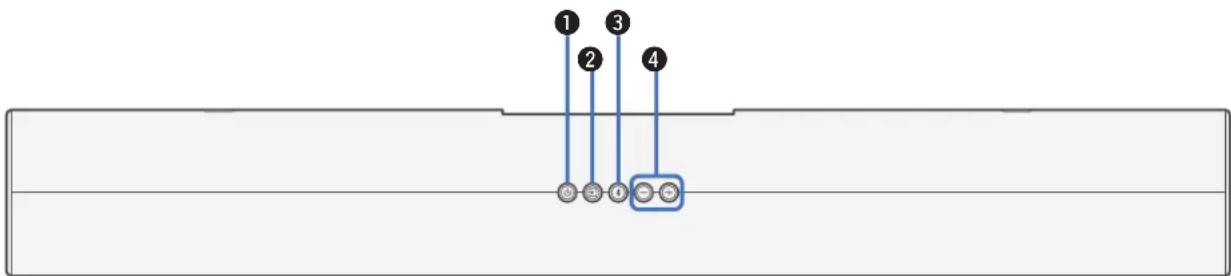

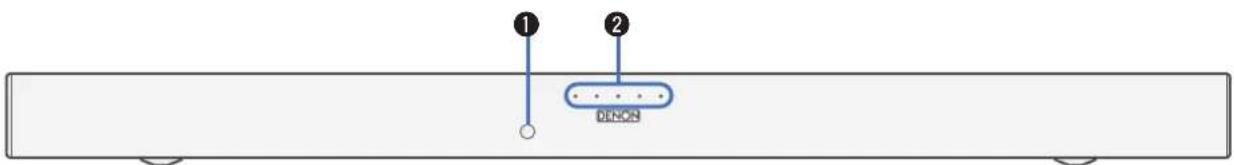

Touche d’alimentation (c)Permet de mettre la barre de son sous/hors tension (veille). (v p. 23) Touche de la source d’entrée (d)Elle permet de sélectionner la source d’entrée. (v p. 23)Permet de commuter la source d’entrée chaque fois que vous appuyezsur la touche. Touche Bluetooth (g) Permet de commuter la source d’entrée sur “Bluetooth”. (v p. 25) Permet d’apparier des périphériques Bluetooth. (v p. 25) Touches du volume (+, –)Elles permettent d’ajuster le niveau du volume. (v p. 24) Contenu Connexions Lecture Réglages Conseils Annexe

Capteur de télécommande Il reçoit les signaux provenant de la télécommande. (v p. 6)

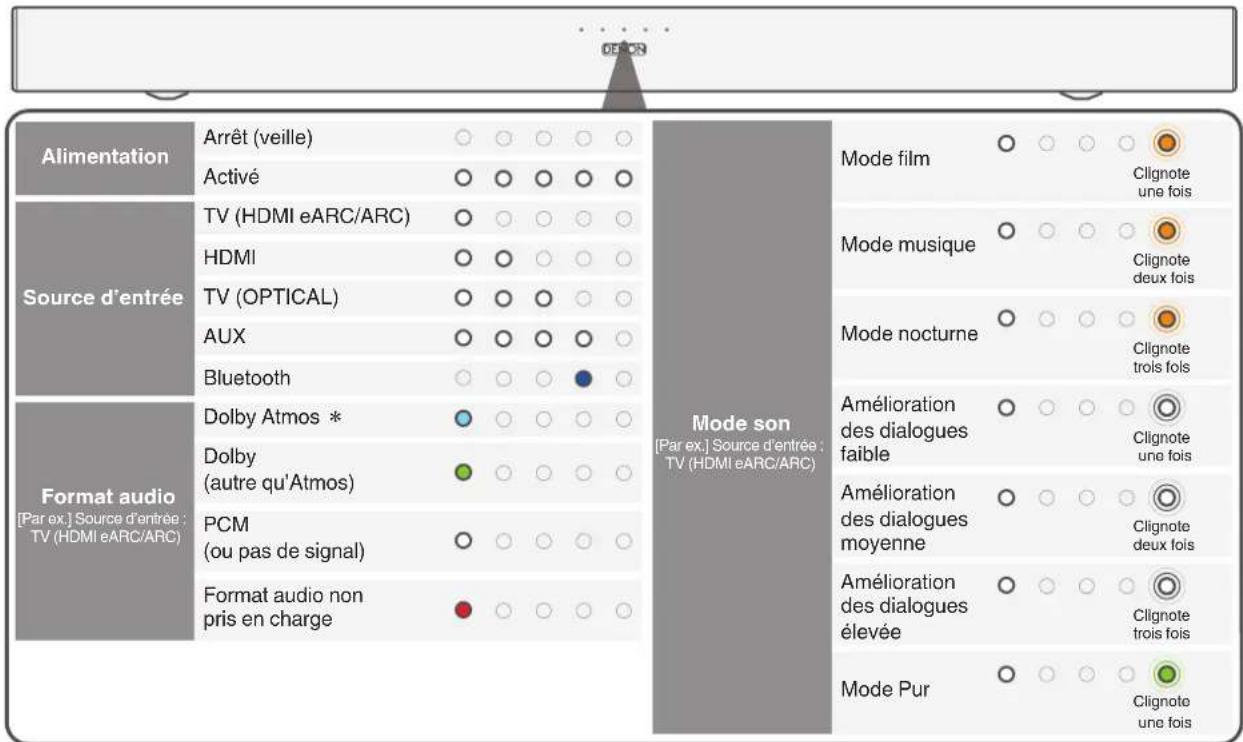

Tableau de la DEL d’état L’état, tel que l’alimentation, la source d’entrée, le format audio ou le mode de son, s’affiche. (v p. 9) Contenu Connexions Lecture Réglages Conseils Annexe

Tableau de la DEL d’état TV (HDMI eARC/ARC) TV (OPTICAL) AUX Source d’entrée Arrêt (veille) Activé Alimentation Bluetooth Dolby Atmos＊ Format audio [Par ex.] Source d’entrée : TV (HDMI eARC/ARC) Dolby (autre qu’Atmos) Format audio non pris en charge PCM (ou pas de signal) Mode Pur Mode son [Par ex.] Source d’entrée : TV (HDMI eARC/ARC)Clignote une fois HDMI Mode film Mode musique Mode nocturne Clignote une foisClignote deux foisClignote trois fois Amélioration des dialogues faible Clignote une foisClignote deux foisClignote trois fois Amélioration des dialogues moyenne Amélioration des dialogues élevée

Lorsque le mode pur est défini pour le mode sonore, la lecture Dolby Atmos n’est pas prise en charge par cet appareil. Si un signal Dolby Atmos est entré en mode pur, le voyant d’état affiche le signal entré comme Dolby (autre qu’Atmos). Contenu Connexions Lecture Réglages Conseils Annexe

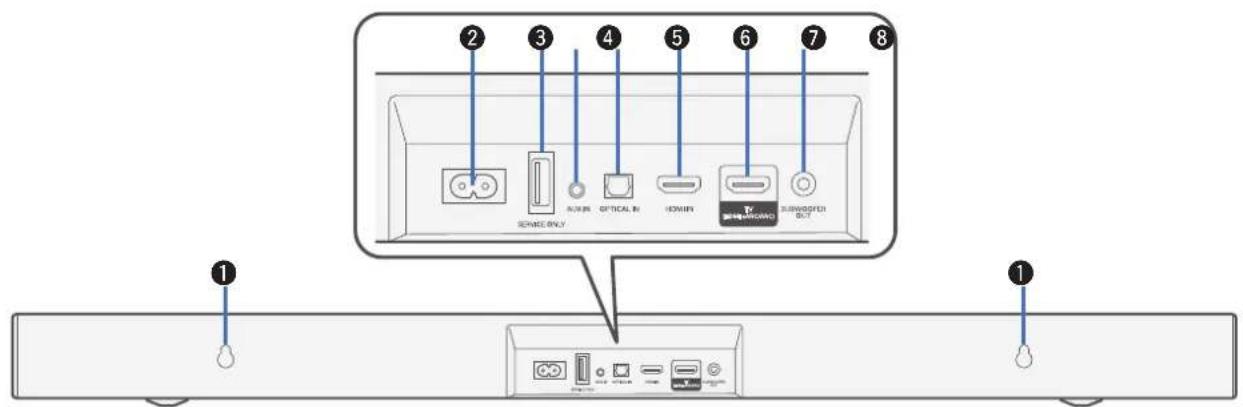

Orifice pour crochet mural Utilisé pour monter la barre de son sur un mur. (v p. 14)

Prise CA Utilisée pour brancher le cordon d’alimentation. (v p. 22)

Port USB Borne de service. Ce port ne prend pas en charge la lecture de musique à partir de clés USB.

Connecteur d’entrée audio analogique (AUX IN) Utilisez un câble audio stéréo de 3,5 mm disponible dans le commerce pour connecter un téléviseur et un connecteur de sortie audio AUX. (v p. 19)

Connecteur d’entrée numérique optique (OPTICAL IN) Permet d’utiliser le câble numérique optique fourni pour connecter un téléviseur doté d’une borne numérique optique. (v p. 18)

Connecteur HDMI IN Utilisé pour se connecter à l’équipement HDMI avec un câble HDMI. (v p. 21)

Connecteur HDMI (TV (HDMI eARC/ARC)) Utilisez le câble HDMI fourni pour connecter un téléviseur compatible avec la fonction eARC ou ARC. (v p. 17)

Connecteur de sortie du subwoofer (SUBWOOFER OUT) Utilisez un câble de subwoofer disponible dans le commerce pour connecter un subwoofer à un amplificateur intégré. (v p. 20) Contenu Connexions Lecture Réglages Conseils Annexe 10Télécommande

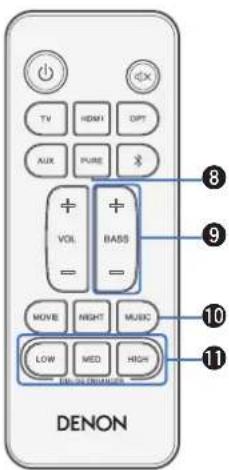

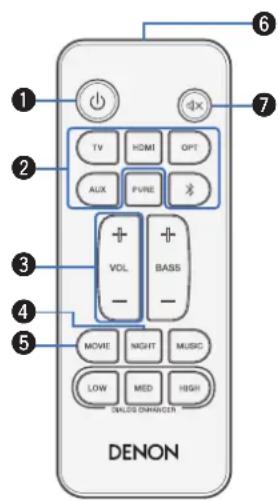

Touche d’alimentation (c) Permet de mettre la barre de son sous/hors tension (veille). (v p. 23)

Touches de la source d’entrée (TV, HDMI, OPT, AUX, g) Elle permet de sélectionner la source d’entrée. (v p. 23)

Touches du volume (VOL +, –) Elles permettent d’ajuster le niveau du volume. (v p. 24)

Touche du mode nocturne (NIGHT) Permet de compresser la plage dynamique (différence entre les sont forts et faibles) pour faciliter l’écoute à faible volume. (v p. 27)

Touche du mode film (MOVIE) Profitez d’un son surround comme au cinéma. (v p. 27)

Émetteur infrarouge de télécommande Il transmet les signaux provenant de la télécommande. (v p. 6)

Touche de mise en sourdine (h) Cette touche met en sourdine la sortie audio. Appuyez de nouveau pour couper la sourdine. (v p. 24) Contenu Connexions Lecture Réglages Conseils Annexe 11Q0

Touche de mode pur (PURE) Profitez d’un son de haute qualité, fidèle à la source d’origine. (v p. 27)

Touche permettant d’ajuster le subwoofer (BASS +, -) Permet d’ajuster le niveau de volume du subwoofer. (v p. 24)

Touche du mode de musique (MUSIC) Profitez d’un large champ acoustique englobant pour une présence complète. (v p. 27)

Touches d’amélioration des dialogues (DIALOG ENHANCER LOW, MED, HIGH) Réglez le volume des dialogues de films, des chansons, etc., de manière à mieux les entendre. (v p. 27) Réglable sur 3 niveaux. Réglez l’option sur la valeur souhaitée. Contenu Connexions Lecture Réglages Conseils Annexe 12Positionnement Positionnement de la barre de son devant un téléviseur Placez la barre de son en face de votre téléviseur, etc., sur une surface plane. REMARQUE

Si vous placez la barre de son en face de votre téléviseur, veillez à ce qu’elle ne masque pas le capteur de lumière de la télécommande du téléviseur, etc. Contenu Connexions Lecture Réglages Conseils Annexe 13Accrocher la barre de son sur un mur La barre de son peut être fixée au mur à l’aide des deux trous de serrure prévus à cet effet à l’arrière de la barre. Lorsque vous accrochez la barre sur un mur, placez-la à plat, en position verticale. Pour garantir la sécurité, il est préférable de faire appel à un entrepreneur pour monter la barre de son sur le mur. REMARQUE

Pour utiliser l’appareil en toute sécurité, éviter de poser des objets dessus ou d’en accrocher en dessous.

N’essayez pas d’installer la barre de son sur un mur constitué de matériaux susceptibles de s’effriter facilement, comme du mortier ou du contreplaqué décoratif. Si vous le faites, la vis risque de s’arracher et la barre de son de tomber, ce qui pourrait vous blesser ou endommager la barre de son.

Le câble HDMI comprend des noyaux de ferrite. Lorsque vous suspendez la barre de son à un mur, veillez à ne pas placer le noyau de ferrite entre la barre de son et le mur.

Veillez à fixer les câbles de connexion au mur afin d’éviter qu’ils ne soient tirés ou qu’on trébuche dessus, ce qui pourrait entraîner la chute de l’appareil. Une fois le travail de montage terminé, vérifiez que l’appareil est fermement fixé.

De plus, vérifiez périodiquement que l’appareil est solidement fixé et qu’il ne risque pas de chuter.

Denon décline toute responsabilité quant aux dommages, blessures ou accidents résultant de problèmes relatifs à l’emplacement ou à la méthode de montage. Contenu Connexions Lecture Réglages Conseils Annexe

Pour accrocher la barre de son à un mur, utilisez le gabarit de montage mural fourni. Comment utiliser le gabarit de montage mural

Collez le gabarit à l’endroit où vous souhaitez installer la barre de son.

Vissez dans le mur les vis de montage mural en suivant le gabarit. Vissez une vis autotaraudeuse (disponible dans le commerce, d’un diamètre de 5 à 6 mm) dans un mur suffisamment solide pour supporter le poids de la barre de son, ou dans le matériau de renforcement du mur. 10,9 mm Plus de 20 mm

Retirez le gabarit du mur.

Montez les entretoises de fixation murale incluses à l’arrière de la barre de son. Les entretoises de fixation murale créent un espace pour le passage des cordons entre la barre de son et le mur.

Accrochez la barre de son aux vis. Contenu Connexions Lecture Réglages Conseils Annexe 15Connexion d’un téléviseur La manière de connecter un téléviseur dépend des bornes et des fonctions dont dispose votre téléviseur.

Activez la fonction de contrôle HDMI du téléviseur lorsque vous utilisez un câble HDMI pour raccorder cet appareil à votre téléviseur. (Consultez le manuel de l’utilisateur du téléviseur pour plus de détails.)

Lorsque vous utilisez cet appareil, désactivez le haut-parleur du téléviseur ou réduisez le volume.

Une connexion par câble HDMI est recommandée, mais elle est également possible sans ce câble. REMARQUE

Assurez-vous que tous les périphériques sont éteints lors du raccordement.

Ne branchez pas les cordons d’alimentation des périphériques sur une prise tant que tous les périphériques ne sont pas connectés. Contenu Connexions Lecture Réglages Conseils Annexe 16Téléviseur équipé d’un connecteur HDMI et compatible avec l’eARC (Enhanced Audio Return Channel) ou l’ARC (Audio Return Channel) Utilisez le câble HDMI fourni pour connecter cet appareil à un téléviseur compatible avec la fonction eARC ou ARC. HDMI INPUT (eARC/ARC)

Câble HDMI (fourni) Barre de son (panneau arrière)

Le téléviseur doit également être compatible avec la fonction eARC ou ARC. Contenu Connexions Lecture Réglages Conseils Annexe 17Téléviseur équipé d’un connecteur HDMI et incompatible avec la fonction eARC ou ARC / un téléviseur équipé d’un connecteur numérique optique Utilisez les câbles HDMI et optique fournis pour connecter cet appareil à votre téléviseur. OPTICAL OUTPUT HDMI INPUT

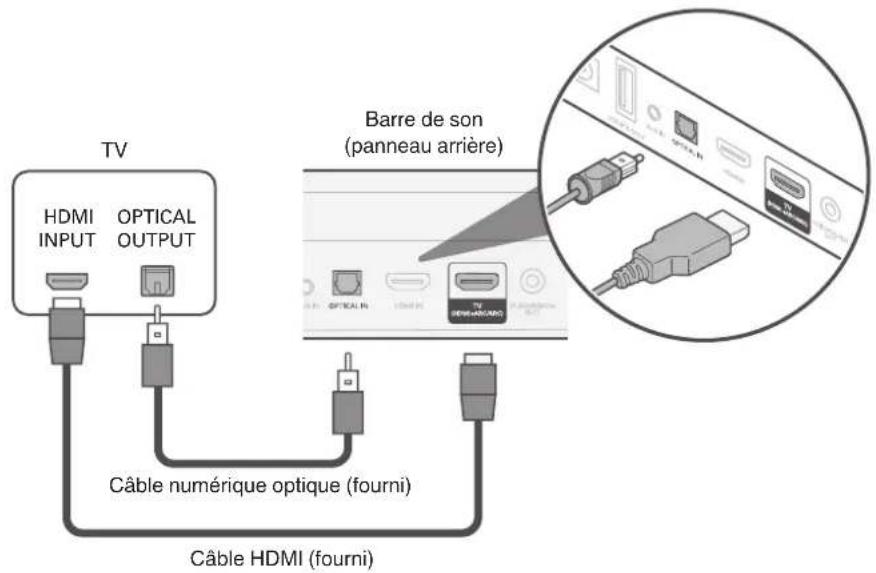

Barre de son (panneau arrière) Câble numérique optique (fourni) Câble HDMI (fourni)

Alignez le câble numérique optique sur la forme de la borne pour l’insérer. Contenu Connexions Lecture Réglages Conseils Annexe 18Téléviseur équipé d’un connecteur borne HDMI et incompatible avec la fonction eARC ou ARC / un téléviseur équipé d’un connecteur analogique Utilisez le câble HDMI fourni et un câble audio stéréo de 3,5 mm disponible dans le commerce pour connecter cet appareil à votre téléviseur. AUX AUDIO OUT HDMI INPUT

Barre de son (panneau arrière) Câble HDMI (fourni) Câble audio stéréo de 3,5 mm (non inclus) Contenu Connexions Lecture Réglages Conseils Annexe 19Connexion d’un subwoofer externe Bien que cet appareil possède son propre subwoofer, vous pouvez obtenir des basses encore plus profondes en connectant un subwoofer à un amplificateur intégré. Utilisez un câble de subwoofer disponible dans le commerce pour connecter un subwoofer avec un amplificateur intégré à cet appareil. SUBWOOFER

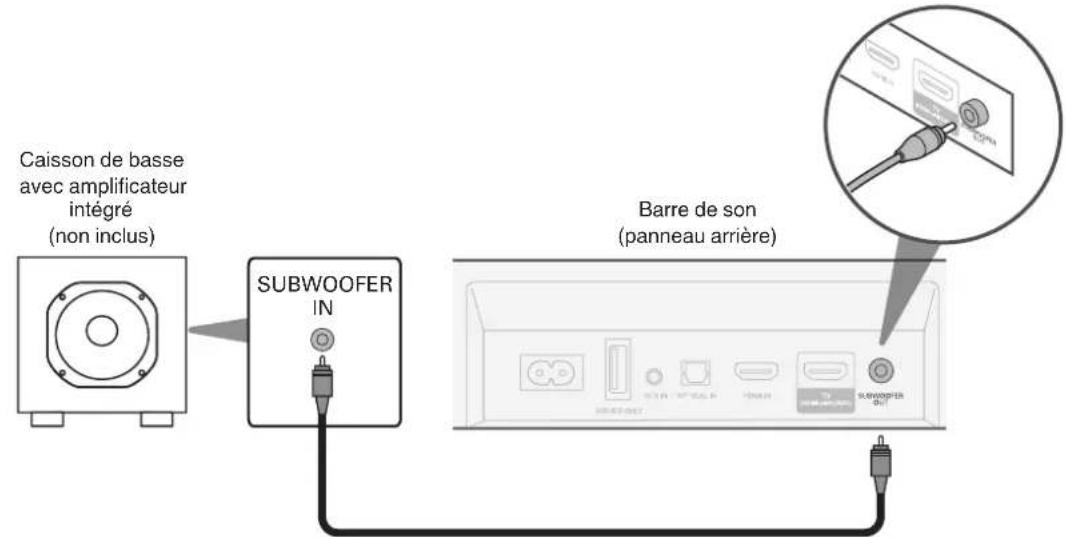

Câble du subwoofer (câble RCA/non inclus) Caisson de basse avec amplificateur intégré (non inclus) Barre de son (panneau arrière) Contenu Connexions Lecture Réglages Conseils Annexe 20Connexion d’un dispositif de lecture Connexion d’un appareil HDMI Utilisez un câble HDMI disponible dans le commerce pour connecter un lecteur de disque Blu-ray, une console de jeu ou un appareil similaire à cet appareil. HDMI OUTPUT Appareil HDMI Câble HDMI (non inclus) Barre de son (panneau arrière)

Lorsque vous connectez cet appareil à un dispositif compatible avec les fonctions 4K, utilisez un “High Speed HDMI cable with Ethernet” qui possède le logo HDMI. Contenu Connexions Lecture Réglages Conseils Annexe 21Connexion des cordons d’alimentation Une fois toutes les connexions effectuées, insérez la fiche d’alimentation dans la prise murale. Barre de son (panneau arrière) Cordon d’alimentation (inclus/pour le modèle pour l’Europe uniquement) Branchez sur une prise murale (230 V CA, 50/60 Hz) Branchez sur une prise murale (230/240 V CA, 50/60 Hz) Cordon d’alimentation (inclus/pour le modèle pour l’Australie uniquement) Contenu Connexions Lecture Réglages Conseils Annexe 22Profiter de la télévision, de films et de musique

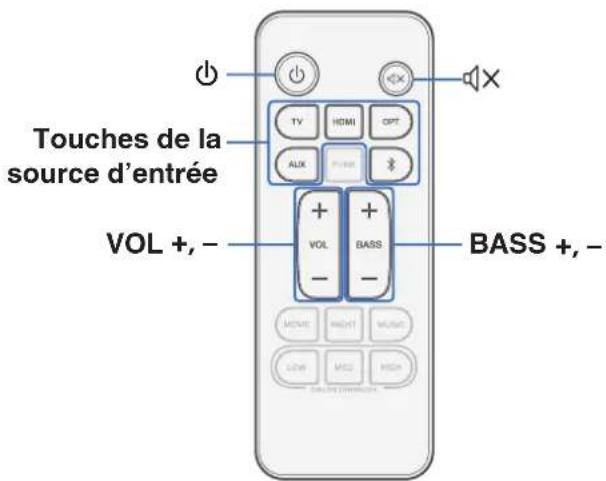

Touches de la source d’entrée VOL

Mettez le téléviseur et les périphériques connectés sous tension.

Appuyez sur c pour mettre l’appareil sous tension.

Appuyez sur la touche de la source d’alimentation. TV : Commute la source d’entrée sur TV (HDMIeARC/ARC).HDMI : Commute la source d’entrée sur HDMI IN.OPT : Commute la source d’entrée sur OPTICAL IN.AUX : Commute la source d’entrée sur AUX IN.g :Commute la source d’entrée sur Bluetooth.

Mettez en lecture le périphérique connecté à cet appareil. Pour plus de détails, consultez le manuel du périphériquecorrespondant. Connectez un téléviseur compatible avec le contrôle HDMI et ce périphérique viaHDMI, puis activez le contrôle HDMI pour activer le contrôle de la liaison à partirde l’un des périphériques. (v p. 39) Contenu Connexions Lecture Réglages Conseils Annexe 23Réglage du volume

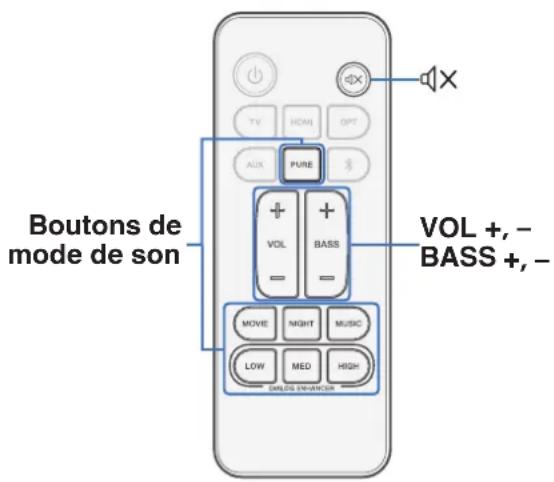

Utilisez VOL + ou VOL – pour régler le volume. Lorsque vous appuyez sur le bouton, la DEL d’état s’allume pour correspondre au volume actuel.

Chaque fois que vous appuyez sur une touche de volume, les DEL d’état clignotent et le nombre de DEL qui clignotent augmente ou diminue en fonction du volume réglé.

Les DEL d’état clignotent trois fois lorsque le volume maximum ou minimum est atteint.

Lorsque l’appareil est mis sous tension, il démarre avec le niveau de volume quiétait réglé avant d’être mis en veille. Toutefois, si le volume était précédemmentréglé sur élevé, il démarre avec le réglage du volume abaissé à un certain niveau. Réglage du volume du subwoofer

Utilisez BASS + ou BASS – pour régler le volume du subwoofer. Lorsque vous appuyez sur le bouton, la DEL d’état s’allume pour correspondre au volume actuel du subwoofer.

La DEL d’état clignote chaque fois que vous appuyez sur le bouton, et le nombre de DEL clignotantes augmente ou diminue en fonction du volume du subwoofer.

Lorsque le volume du subwoofer atteint le maximum ou le minimum, la DEL d’état clignote trois fois. Coupure temporaire du son

Appuyez sur h. Toutes les DEL d’état clignotent.

Pour annuler, appuyez à nouveau sur h. Contenu Connexions Lecture Réglages Conseils Annexe 24Lecture de musique sur un périphérique Bluetooth Les fichiers musicaux sur les périphériques Bluetooth tels que les smartphones, les lecteurs de musique numérique, etc. peuvent être lus sur cet appareil via un appariement et en connectant cet appareil à l’aide du périphérique Bluetooth.

Appariement d’un périphérique Bluetooth pour la première fois Jumeler un appareil Bluetooth avec l’appareil.Une fois le périphérique Bluetooth apparié, il n’a pas besoin d’être appariéà nouveau. Appuyez sur c pour mettre l’appareil sous tension. Appuyez sur g pour passer à la source d’entrée“Bluetooth”.Bascule automatiquement en mode d’appariement lors de lapremière utilisation.La DEL de l’état clignote en bleu lorsque cet appareil est en modede couplage. Activez les réglages Bluetooth sur votre périphériqueBluetooth. Sélectionnez “Denon DHT-S217” à partir de la liste despériphériques affichée sur l’écran du périphériqueBluetooth.La DEL de l’état s’allume en bleu et ce périphérique et lepériphérique Bluetooth sont appariés.ContenuConnexions Lecture Réglages Conseils Annexe 25Appariement avec d’autres périphériques Bluetooth

Appuyez sur c pour mettre l’appareil sous tension.

Appuyez sur g pour passer à la source d’entrée “Bluetooth”.

Activez les réglages Bluetooth sur votre périphérique Bluetooth.

Maintenez enfoncée la touche g pendant 3 secondes. Cet appareil entre en mode d’appariement, et la DEL d’état clignote en bleu de façon répétée.

Sélectionnez “Denon DHT-S217” à partir de la liste des périphériques affichée sur l’écran du périphérique Bluetooth. La DEL de l’état s’allume en bleu et ce périphérique et le périphérique Bluetooth sont appariés. Lecture de musique sur un périphérique Bluetooth apparié

Appuyez sur c pour mettre l’appareil sous tension.

Appuyez sur g pour passer à la source d’entrée “Bluetooth”.

Activez les réglages Bluetooth sur votre périphérique Bluetooth. La DEL d’état s’allume en bleu et établit la connexion avec le dernier périphérique Bluetooth connecté. Si la connexion est coupée, rétablissez-la.

Écoutez de la musique à l’aide de n’importe quelle application sur votre périphérique Bluetooth.

Lorsque cet appareil est en mode veille, si vous essayez de vous connecter àpartir d’un appareil jumelé par Bluetooth, l’appareil s’allume automatiquement. Contenu Connexions Lecture Réglages Conseils Annexe 26Réglages Effectuez les opérations et les réglages ci-dessous si nécessaire. Boutons de mode de son BASS

Sélection d’un mode d’écoute

Appuyez sur le bouton du mode sonore poursélectionner un mode sonore.Lorsque vous appuyez sur le bouton, la DEL d’état la plus à droiteclignote et le mode sonore change. (v p. 9)MOVIE :Profitez d’un son surround comme aucinéma.NIGHT :Permet de compresser la plagedynamique (différence entre les sontforts et faibles) pour faciliter l’écoute àfaible volume.MUSIC :Profitez d’un large champ acoustiqueenglobant pour une présence complète.DIALOG ENHANCERLOW / MED / HIGH :Réglez le volume des dialogues defilms, des chansons, etc., de manière àmieux les entendre. Réglable sur 3niveaux. Réglez l’option sur la valeursouhaitée.PURE :Profitez d’un son fidèle à la sourced’origine.REMARQUE En mode pur, la lecture Dolby Atmos n’est pas prise en charge. Si un signal DolbyAtmos est entré en mode pur, le voyant d’état affiche l’entrée du signal commeDolby (autre que Atmos). (v p. 9)Contenu Connexions Lecture Réglages Conseils Annexe 27Mise en veille automatique (fonction de veille automatique) Activez ou désactivez la fonction de veille automatique. Lorsque la fonction de veille automatique est activée, l’alimentation électrique de cet appareil se met automatiquement en veille si aucune opération n’a été effectuée pendant environ 20 minutes ou plus et que le son n’est pas émis.

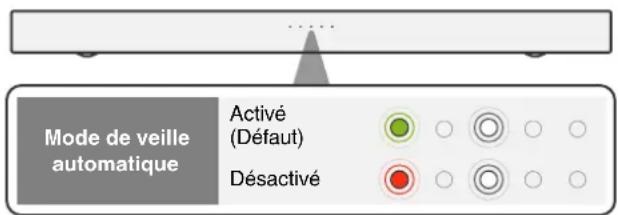

Maintenez enfoncée la touche NIGHT pendant 5 secondes ou plus.

La fonction de veille automatique s’active ou se désactive et la DEL d’état clignote comme indiqué ci-dessous. Désactivé Activé (Défaut) Mode de veille automatique Réduction de la consommation d’énergie en mode veille (fonction de veille prolongée) Cet appareil peut être placé en mode de veille profonde, dans lequel sa consommation d’énergie en veille est inférieure à celle du mode de veille normal. Effectuez les étapes suivantes pour mettre cet appareil en mode de veille profonde.

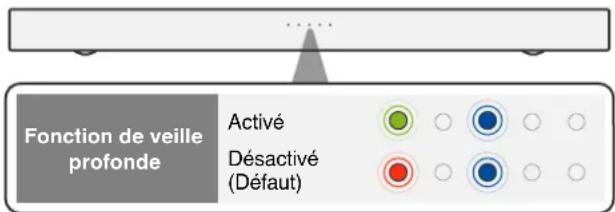

Maintenez DIALOG ENHANCER HIGH enfoncé pendant environ 5 secondes ou plus.

La fonction de veille profonde est activée ou désactivée et la DEL d’état clignote comme indiqué ci-dessous. Désactivé (Défaut) Activé Fonction de veille profonde REMARQUE

Lorsque cet appareil est en mode veille prolongée, il ne peut pas être allumé eneffectuant des opérations de streaming avec une connexion Bluetooth. Lorsque cet appareil est en mode de veille profonde, la fonction de contrôle demise en marche automatique des entrées optiques et AUX ne peut pas mettrel’appareil en marche. (v p. 29) Contenu Connexions Lecture Réglages Conseils Annexe 28Activation ou désactivation de la mise en veille par la fonction de contrôle HDMI Dans les paramètres par défaut, le contrôle HDMI met automatiquement l’appareil en mode veille, lié à la mise en veille du téléviseur. Lorsque la fonction de liaison en veille via le contrôle HDMI est désactivée, la lecture de la musique peut se poursuivre sans que cet appareil se mette en veille, même si le téléviseur est mis en veille alors qu’un lecteur de musique ou un autre appareil est connecté et en cours de lecture.

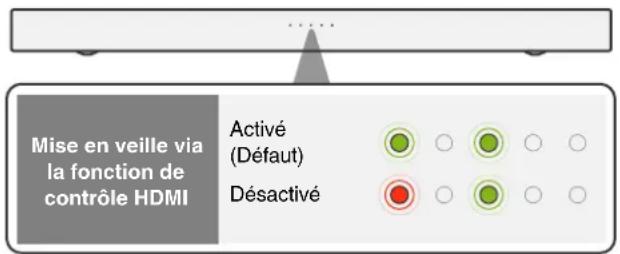

Maintenez enfoncée la touche MOVIE pendant 5 secondes ou plus.

La fonction de contrôle de la liaison en attente via HDMI s’active ou se désactive et la DEL d’état clignote comme indiqué ci- dessous. Mise en veille via la fonction de contrôle HDMI Désactivé Activé (Défaut) Mise sous tension automatique en fonction de la lecture de l’appareil (fonction de contrôle de la mise sous tension automatique) Si vous activez la fonction de contrôle automatique et que la lecture est lancée par l’appareil de lecture alors que cet appareil est en veille, l’appareil est automatiquement mis sous tension et la lecture commence. En outre, si l’appareil est sous tension, la source d’entrée est automatiquement commutée en fonction de la lecture de l’appareil de lecture. La fonction de contrôle de la mise en marche automatique peut être activée ou désactivée pour chaque source d’entrée.

Passez à la source d’entrée que vous voulez régler.

Sur la télécommande, appuyez sur le bouton qui correspond à la source d’entrée que vous voulez régler pendant 5 secondes ou plus. Source d’entrée Bouton TV (HDMI eARC/ARC) TV

Les DEL d’état de l’affichage de la source d’entrée actuelle clignotent trois fois. Désactivé Activé (Défaut) Fonction de contrôle automatique [Ex.] Source d’entrée :TV (HDMI eARC/ARC) Contenu Connexions Lecture Réglages Conseils Annexe

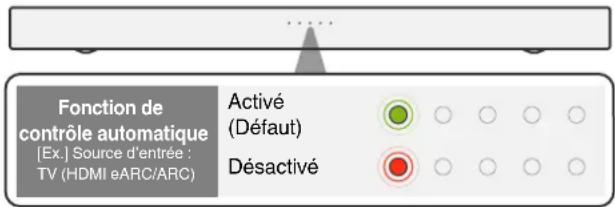

Lorsque la fonction de contrôle automatique est désactivée pour l'entrée TV (HDMI eARC/ ARC), la fonction de contrôle automatique de l'entrée HDMI IN est également désactivée.

Même si la fonction de contrôle automatique est désactivée pour l'entrée TV (HDMI eARC/ ARC), lorsque cet appareil est mis sous tension et que la lecture est effectuée avec une TV ou des périphériques de lecture HDMI, la source d'entrée passe automatiquement à TV (HDMI eARC/ARC) ou HDMI IN.

Même si la fonction de contrôle automatique est activée pour l’entrée optique ou l’entrée AUX, la source d’entrée ne change pas automatiquement pendant la lecture HDMI (eARC/ ARC).

Lorsque cet appareil est en mode de veille profonde, la fonction de contrôle de mise en marche automatique des entrées optiques et AUX ne peut pas mettre l’appareil en marche. (v p. 28) Contenu Connexions Lecture Réglages Conseils Annexe 30Utilisation de cet appareil à l’aide de la télécommande d’un téléviseur Il existe trois façons d’utiliser cet appareil à l’aide de la télécommanded’un téléviseur. Fonction de contrôle HDMIConnectez cet appareil à un téléviseur prenant en charge la fonction decontrôle HDMI à l’aide d’un câble HDMI et activez le réglage descommandes HDMI sur le téléviseur pour effectuer des opérations debase sur cet appareil (changement de source d’entrée, mise sous ethors tension, réglage du volume) avec la télécommande du téléviseur.Reportez-vous à “Fonction de contrôle HDMI” pour en savoir plus sur lafonction de contrôle HDMI. (v p. 39) Fonction de préréglage de la télécommandeCet appareil est préréglé de telle sorte que vous pouvez régler levolume en utilisant la touche de réglage du volume sur lestélécommandes des téléviseurs des principaux fabricants. Ceci est utilelorsque le téléviseur que vous utilisez ne prend pas en charge lecontrôle HDMI, ou lorsque vous vous connectez à un téléviseur qui n’apas de connecteur HDMI. Fonction d’apprentissage à distanceSi votre téléviseur ne prend pas en charge la fonction de contrôle HDMIet la fonction de préréglage de la télécommande, utilisez la fonctiond’apprentissage de la télécommande de cet appareil. Cela vous permetde faire fonctionner cet appareil avec la télécommande d’un téléviseur.(“Utilisation de la fonction d’apprentissage à distance” (v p. 31))

Utilisation de la fonction d’apprentissage à distance

Appuyez sur d de l’unité principale et maintenez-le enfoncé pendant 3 secondes ou plus. Parmi les DEL de l’affichage d’état, une DEL blanche se déplaced’avant en arrière de gauche à droite et indique que le moded’apprentissage du contrôle à distance a commencé.

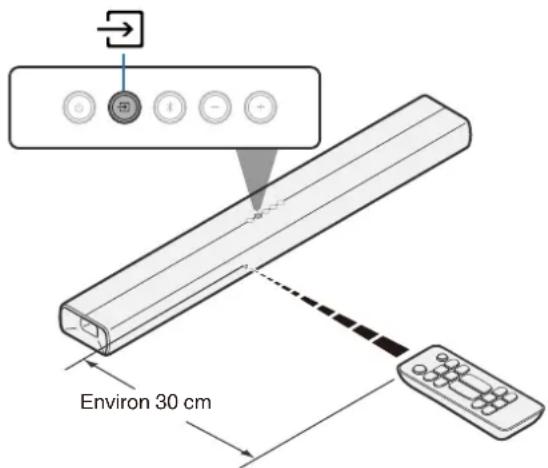

Dirigez la télécommande de cet appareil vers le capteur de télécommande de cet appareil et appuyez une fois sur la touche de la télécommande pour apprendre (par exemple VOL +). Toutes les DEL d’état clignotent en blanc. Environ 30 cm Contenu Connexions Lecture Réglages Conseils Annexe

Pointez la télécommande du téléviseur sur le capteur de télécommande de cet appareil et appuyez une fois sur la touche de la télécommande à apprendre (par exemple, la touche pour augmenter le volume). Si l’apprentissage est réussi, la DEL d’état la plus à droite clignote en vert trois fois. Si l’apprentissage échoue, la DEL d’état la plus à droite clignote trois fois en rouge. Répétez les étapes 2 et 3 si cela se produit.

Lorsque les DEL d’état clignotent à nouveau en blanc, appuyez à nouveau sur la touche de la télécommande du téléviseur (par exemple, la touche pour augmenter le volume).

Pour apprendre une nouvelle fonction, répétez les étapes 2 et 3 avec la fonction suivante.

Appuyez sur d de l’unité principale et maintenez-le enfoncé pendant 3 secondes ou plus. La DEL d’état la plus à droite clignote trois fois en blanc et indique que le mode d’apprentissage de la télécommande est terminé.

Vérifiez que l’opération (par exemple, l’augmentation du volume) peut être effectuée sur cet appareil avec la télécommande du téléviseur.

Pour supprimer toutes les données apprises, appuyez sur d sur la barre de son pendant 10 secondes jusqu’à ce que toutes les DEL d’état clignotent en violet cinq fois.

Les opérations ne peuvent pas être effectuées avec la fonction d’apprentissage de la télécommande pendant la mise en veille profonde.

D’autres opérations ne peuvent pas être effectuées en mode d’apprentissage de la télécommande.

Selon le type de télécommande du téléviseur, l’apprentissage de la télécommande peut ne pas être possible. Contenu Connexions Lecture Réglages Conseils Annexe 32Dépistage des pannes Si un problème se produit, vérifiez d’abord les points suivants :

1. Les connexions sont-elles correctes ?

2. L’appareil est-il utilisé conformément aux descriptions du manuel de l’utilisateur ?

3. Les autres composants fonctionnent-ils correctement ?

Si cet appareil ne fonctionne pas correctement, vérifiez les symptômes dans cette section. Si les symptômes ne correspondent pas à l’un de ceux décrits ici, veuillez consulter votre revendeur, car cela pourrait être dû à un défaut dans cet appareil. Dans ce cas, débranchez immédiatement l’alimentation et contactez le magasin où vous avez acheté cet appareil. Contenu Connexions Lecture Réglages Conseils Annexe 33L’alimentation ne se met pas sous/hors tension L’appareil ne s’allume pas.

Vérifiez que la fiche d’alimentation est correctement introduite dans la prise murale. (v p. 22)

Si l’alimentation de cet appareil ne peut être mise en marche avec la télécommande du téléviseur, appuyez sur la touche c pour mettre l’appareil sous tension. (v p. 39)

Activez la fonction de contrôle HDMI du téléviseur lorsque vous utilisez un câble HDMI pour connecter cet appareil à votre téléviseur compatible avec le contrôle HDMI. (Consultez le manuel de l’utilisateur du téléviseur pour plus de détails.)

Si l’alimentation ne peut pas être mise en marche par une connexion Bluetooth, elle est en mode de veille profonde. Appuyez sur c pour mettre l’appareil sous tension. (v p. 28)

Si vous réglez la fonction de contrôle de la mise en marche automatique sur arrêt, l’appareil ne s’allumera pas automatiquement même si la lecture est lancée par le téléviseur ou le périphérique de lecture. (v p. 29)

Si l’appareil ne peut pas être mis sous tension à l’aide de la fonction de commande automatique des entrées optiques et AUX, il est en mode de veille profonde. Appuyez sur c pour mettre l’appareil sous tension. (v p. 29) L’appareil se met automatiquement hors tension.

Si aucune opération n’a été effectuée pendant 20 minutes ou plus et qu’il n’y a pas d’entrée audio, cet appareil passe automatiquement en mode de déclenchement vocal. Remettez l’appareil sous tension. Pour éviter que l’alimentation ne soit coupée automatiquement, désactivez la fonction de veille automatique. (v p. 28) Même si le téléviseur est éteint, l’appareil ne s’éteint pas automatiquement.

Si la fonction de contrôle de la mise en veille via HDMI est désactivée, cet appareil ne passera pas en veille même si l’alimentation du téléviseur connecté via HDMI est coupée. (v p. 29)

Si la source d’entrée est Bluetooth, cet appareil ne passera pas en mode veille même si l’alimentation du téléviseur connecté via HDMI est coupée. L’alimentation est coupée et la DEL d’état la plus à gauche clignote en rouge.

Le circuit de protection a été activé en raison d’une augmentation de la température dans la barre de son. Débranchez le cordon d’alimentation de l’appareil, patientez une heure environ jusqu’à ce qu’il ait suffisamment refroidi. Puis, mettez l’appareil à nouveau sous tension.

Rallumez l’appareil et baissez le volume. Contenu Connexions Lecture Réglages Conseils Annexe 34Les opérations ne peuvent pas être effectuées via la télécommande Les opérations ne peuvent pas être effectuées via la télécommande.

Les piles sont usées. Remplacez-les par des piles neuves. (v p. 6)

Faites fonctionner la télécommande à une distance d’environ 7 m de cet appareil et à un angle de 30°. (v p. 6)

Retirez tout obstacle se trouvant entre cet appareil et la télécommande.

Insérez les piles en respectant la polarité indiquée par les repères f et e. (v p. 6)

Le capteur de télécommande de cet appareil est exposé à une forte lumière (soleil, lampe fluorescente de type inverseur, etc.). Déplacez cet appareil afin que le capteur de télécommande ne soit plus exposé à une forte lumière. Difficulté à enseigner les commandes de la télécommande de cet appareil Difficulté à enseigner les commandes de la télécommande de cet appareil.

N’oubliez pas que si cet appareil peut apprendre presque toutes les commandes à distance IR (infrarouge), il reste quelques rares formats de code qui ne peuvent pas être enseignés. Contenu Connexions Lecture Réglages Conseils Annexe 35Aucun son n’est émis Aucun son n’est émis.

Vérifiez les connexions de tous les appareils. (v p. 16)

Insérez complètement les câbles de connexion.

Vérifiez que les bornes d’entrée et les bornes de sortie ne sont pas inversément reliées.

Vérifiez l’état des câbles.

Vérifiez qu’une source d’entrée correcte est sélectionnée. (v p. 23)

Assurez-vous que le volume n’est pas mis en sourdine. (v p. 24)

Si la DEL d’état s’allume en rouge, cela signifie qu’un signal audio qui n’est pas pris en charge par cet appareil est entré. (v p. 9) Dans ce cas, réglez le format audio sur “PCM” sur le périphérique de sortie audio. Contenu Connexions Lecture Réglages Conseils Annexe 36La lecture Bluetooth ne fonctionne pas Appariement avec un périphérique Bluetooth impossible.

Cela peut être dû au fait que Bluetooth n’est pas activé sur le périphérique Bluetooth. Voir le manuel de l’utilisateur du périphérique Bluetooth pour activer la fonction Bluetooth.

Il est possible que cet appareil soit apparié avec un autre périphérique Bluetooth. Sélectionnez cet appareil à partir de la liste des périphériques affichée sur l’écran du périphérique Bluetooth.

Amenez le périphérique Bluetooth à proximité de cet appareil.

Mettez le périphérique Bluetooth hors tension puis sous tension, et ensuite essayez à nouveau.

1 seul périphérique Bluetooth peut être connecté à la fois.

La connexion de l’appareil mobile Bluetooth fonctionne mal. Mettez l’appareil mobile sous tension, supprimez les informations d’appariement et appariez à nouveau cet appareil avec l’appareil mobile. Le son est coupé.

Amenez le périphérique Bluetooth à proximité de cet appareil.

Supprimez tout obstacle entre le périphérique Bluetooth et cet appareil.

Pour éviter les interférences électromagnétiques, placez cet appareil à l’écart des fours à micro-ondes, des périphériques connectés via réseau local sans fil et d’autres périphériques Bluetooth.

Procédez à nouveau à l’appariement du périphérique Bluetooth. (v p. 25) La fonction de contrôle HDMI n’est pas opérationnelle La fonction de contrôle HDMI n’est pas opérationnelle.

Vous pouvez faire fonctionner les dispositifs qui ne sont pas compatibles avec la fonction de contrôle HDMI. De plus, en fonction du dispositif connecté ou des réglages, la fonction de contrôle HDMI peut ne pas fonctionner. Dans ce cas, faites fonctionner le dispositif externe directement.

Vérifiez que le réglage de la fonction de contrôle HDMI est activé sur tous les dispositifs connectés à cet appareil. Un son est émis par les haut-parleurs du téléviseur Un son est émis par les haut-parleurs du téléviseur.

Désactiver les haut-parleurs du téléviseur (généralement une option du menu de configuration, mais un interrupteur sur le panneau arrière de certains téléviseurs). Contenu Connexions Lecture Réglages Conseils Annexe 37Réinitialisation des réglages d’usine Effectuez cette procédure si l’affichage est anormal ou si aucune opération ne peut être effectuée. Divers réglages sont réinitialisés aux valeurs d’usine par défaut. Refaire les réglages.

Appuyez sur c pour mettre l’appareil sous tension.

Appuyez simultanément de manière prolongée sur c, d et + pendant au moins 5 secondes. La DEL d’état clignote trois fois en rouge.

Patientez environ 10 secondes après l’extinction de la DEL, puis appuyez sur c. Tous les paramètres reviennent aux paramètres d’usine après le redémarrage de la barre de son. Contenu Connexions Lecture Réglages Conseils Annexe 38À propos de HDMI Cet appareil prend en charge les fonctions HDMI suivantes.

Fonction ARC (Audio Return Channel) Profitez des films, de la musique, etc., sur votre téléviseur simplement en connectant un téléviseur compatible avec la fonction ARC à cet appareil via HDMI.

Fonction eARC (Enhanced Audio Return Channel) La fonction eARC est compatible avec les formats audio compatibles avec la fonction ARC conventionnelle, en plus des formats PCM linéaire multicanaux, Dolby TrueHD, Dolby Atmos et autres formats audio qu’une fonction ARC conventionnelle ne peut pas transmettre. En outre, le raccordement à un téléviseur compatible avec la fonction eARC permet de profiter d’une lecture sonore de meilleure qualité du contenu audio lu sur votre téléviseur.

Fonction de contrôle HDMI Connectez un téléviseur compatible avec le contrôle HDMI et ce périphérique via HDMI, puis activez le contrôle HDMI pour activer le contrôle de la liaison à partir de l’un des périphériques.

Permutation de la source d’entrée Si le téléviseur est allumé, cet appareil s’allume automatiquement et commute sur la source d’entrée.

Mise hors tension du lien La mise hors tension du téléviseur est liée, de sorte que cet appareil s’éteint également.

Ajustement du volume Vous pouvez régler le volume de cet appareil à l’aide de la télécommande du téléviseur.

Permutation de la destination de sortie audio Si cet appareil est allumé, le son du téléviseur est émis par cet appareil. Si cet appareil est hors tension, le son du téléviseur est reproduit à partir des haut-parleurs du téléviseur. REMARQUE

Selon le téléviseur connecté, il est possible que certaines fonctions ne soient pas opérationnelles. Contenu Connexions Lecture Réglages Conseils Annexe 39Renseignements relatifs aux marques commerciales La marque et les logos Bluetooth

sont des marques commerciales déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par D&M Holdings Inc. est soumise à licence. Les autres marques et noms commerciaux sont la propriété de leurs propriétaires respectifs. Dolby, Dolby Vision, Dolby Atmos et le symbole du double D sont des marques déposées de Dolby Laboratories Licensing Corporation. Fabriqué sous licence de Dolby Laboratories. Œuvres confidentielles non publiées. Copyright © 2012-2021 Dolby Laboratories. Tous droits réservés. Les termes HDMI et High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing, LLC aux États-Unis et dans d’autres pays. Contenu Connexions Lecture Réglages Conseils Annexe 40Spécifications

Généralités Température de fonctionnement : 5 °C - 35 °C Alimentation : CA 100 - 240 V, 50/60 Hz Consommation : 40 W Consommation électrique en mode veille : 1,7 W Consommation électrique en mode veille prolongée : 0,5 W Entrée analogique max. : 2 Vrms Fréquence d’échantillonnage : 32 kHz, 44,1 kHz, 48 kHz Formats audio pris en charge : Linear PCM, Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos

Section Bluetooth Système de communication : Version Bluetooth 5.0 Puissance de transmission : Classe de puissance 2 Portée de communication maximale : Environ 10 m dans la ligne de vision

Plage des fréquences utilisées : Bande 2,4 GHz Schéma de modulation : FHSS (Frequency-Hopping Spread Spectrum) Profils pris en charge : A2DP (Advanced Audio Distribution Profile) 1.3 AVRCP (Audio Video Remote Control Profile) 1.6 Codec correspondant : SBC Portée de transmission (A2DP) : 20 Hz – 20 000 Hz

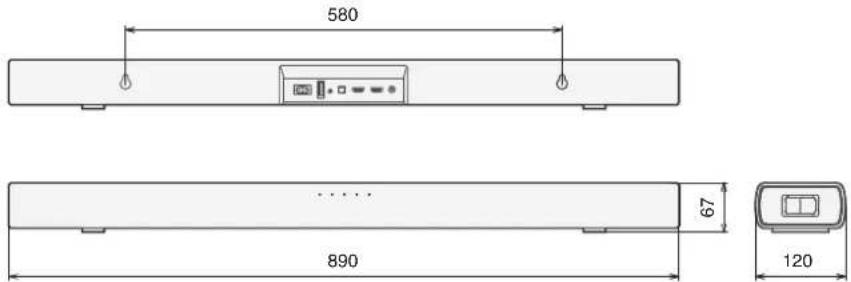

La plage de communication réelle varie suivant l’influence de facteurs tels que les obstacles entre les appareils, les ondes électromagnétiques émises par les fours à micro-ondes, l’électricité statique, les téléphones sans fil, la sensibilité de la réception, la performance de l’antenne, le système d’exploitation, le logiciel de l’application, etc. Contenu Connexions Lecture Réglages Conseils Annexe 41o Dimensions (Unité : mm)
