DRC HE - Processeur Hertz - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Processeur audio pour système audio de véhicule
Marque	Hertz
Modèle	DRC HE
Compatibilité	Conçu pour fonctionner avec le processeur DSP Hertz H8
Alimentation	Via le câble de connexion au H8 (tension non spécifiée)
Plage de température de fonctionnement	0°C à 55°C
Distance minimale de dégagement	3 cm
Fonctions principales	Sélection de source (SRC), chargement de mémoire (MEM), volume général, volume des basses, équilibre avant/arrière, équilibre sonore
Réglage du volume général	De -60 dB à 0 dB par pas de 0,5 dB
Réglage du volume des basses	De -12 dB à 0 dB par pas de 0,5 dB (actif si caisson configuré)
Types de connexion	Câble fourni pour liaison avec le H8
Dimensions (estimation)	100 x 60 x 20 mm
Poids (estimation)	100 g
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter l'humidité et la poussière
Sécurité	Éteindre l'unité centrale avant installation ; ne pas exposer à l'eau, humidité excessive, poussière ou saleté
Garantie	Consulter le site web de Hertz pour plus d'informations

FOIRE AUX QUESTIONS - DRC HE Hertz

Comment connecter le DRC HE au H8 ?

Connectez le DRC HE au H8 DSP à l'aide du câble fourni, comme illustré dans la notice (Fig. 1).

Comment allumer ou éteindre le processeur ?

Pour allumer, faites un appui court sur la touche SRC (Fig. 2). Pour éteindre, faites un appui long (3 secondes) sur la même touche (Fig. 3).

Comment sélectionner la source d'entrée ?

Faites un appui tétragé (1 seconde) sur la touche SRC pour parcourir les sources d'entrée disponibles (Fig. 4).

Comment charger une mémoire ?

Appuyez sur la touche MEM pour charger directement la mémoire du processeur Hertz (Fig. 5).

Comment régler le volume général ?

Utilisez les touches < (bas) et > (haut) pour régler le volume de -60 dB à 0 dB par pas de 0,5 dB (Fig. 6). Vous pouvez également appuyer sur la touche pour afficher le menu volume.

Comment régler le volume des basses ?

Appuyez sur la touche = (Fig. 7) puis utilisez les touches < et > pour régler le volume de -12 dB à 0 dB par pas de 0,5 dB. Ce réglage n'est actif que si un canal dédié au caisson de basses a été configuré.

Comment régler l'équilibre avant/arrière ?

Appuyez sur la touche d'équilibre avant/arrière (Fig. 8) puis utilisez les touches < et > pour ajuster le balance.

Comment régler l'équilibre sonore (balance gauche/droite) ?

Appuyez sur la touche d'équilibre sonore (Fig. 9) puis utilisez les touches < et > pour ajuster.

Quelles précautions de sécurité dois-je prendre avant l'installation ?

Éteignez l'unité centrale et tous les autres appareils électroniques du système audio. N'installez pas le DRC HE dans le compartiment moteur, et évitez l'eau, l'humidité excessive, la poussière et la saleté. Ne faites pas courir de câbles à l'extérieur du véhicule.

Quelle est la plage de température de fonctionnement du DRC HE ?

Le DRC HE peut fonctionner dans une plage de température de 0°C à 55°C. Assurez-vous d'une distance minimale de 3 cm de toute structure pour une ventilation adéquate.

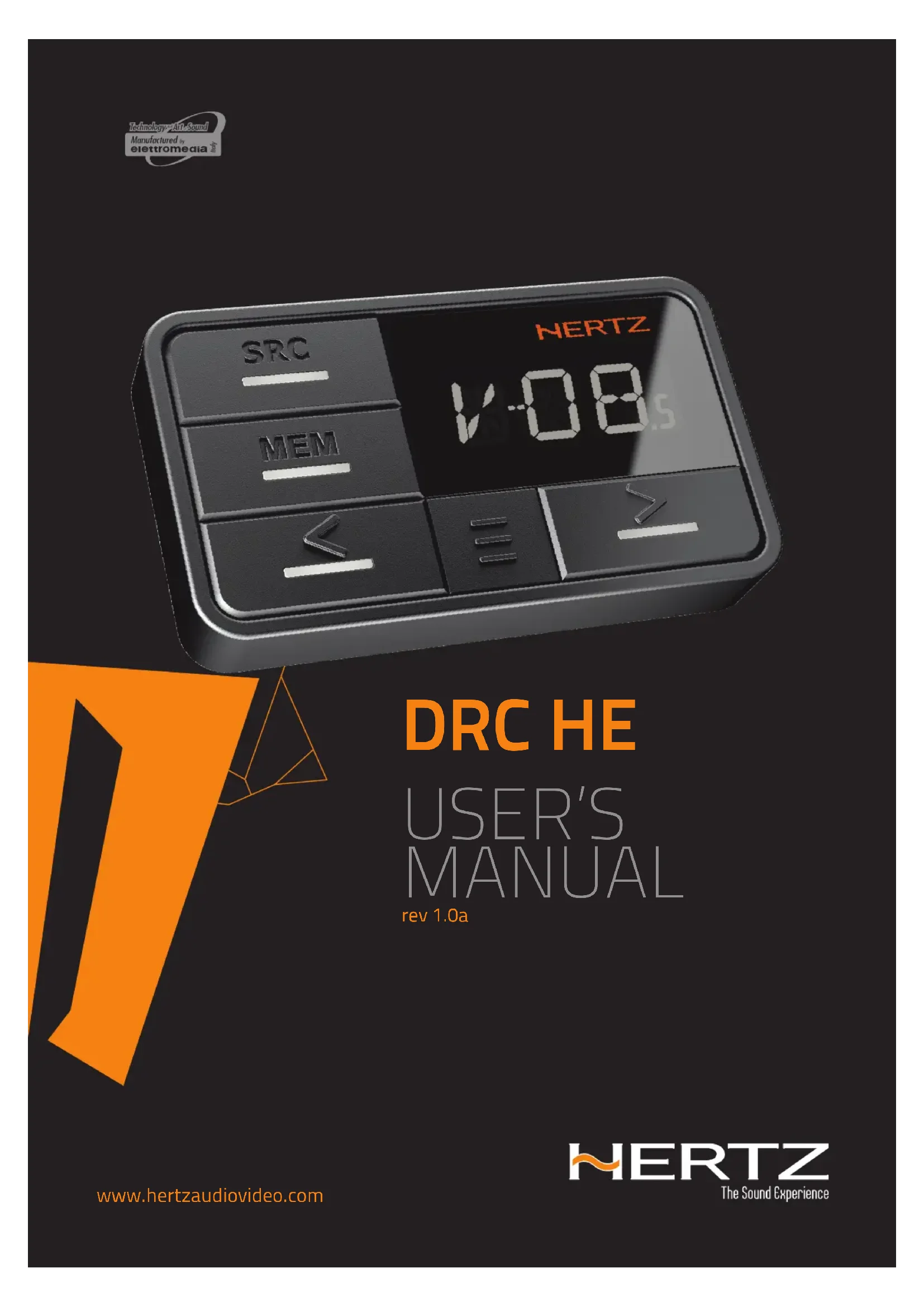

MODE D'EMPLOI DRC HE Hertz

Avant d'installer les composants, veuillez lire attentivement toutes les instructions de ce manuel. Il est recommandé de soigneusement suivre les instructions soulignées. Le non-respect de ces instructions peut causer un endommagement involontaire des composants.

Precautions de securite

1. Avant d'installer le DRC HE, éteignez l'unité centrale et tout autre appareil électronique du système audio pour éviter tout risque de dommages.
2. N'installez pas les composants à l'intérieur du compartiment moteur et ne les exposez pas à l'eau, à une humidité excessive, à la poussière ou à la saleté.
3. Ne faites jamais courir de câbles à l'extérieur du véhicule et n'installez pas l'amplificateur à proximité d'appareils mécaniques ou électroniques.
4. Ne faites fonctionner le DRC HE que lorsque la température intérieure est entre 0°C (32^) et 55°C (131^). Le DRC HE doit être à une distance minimale de 3 cm (1.5") de toute structure.
5. Assurez-vous que le positionnement n'interfère pas avec le fonctionnement des dispositifs électriques ou mécaniques de la voiture.

Comment connecter le DRC HE:

1. Connectez le DRC HE au H8 DSP en utilisant le câble fourni (Fig. 1).
2. SRC: faites un appui court sur ce bouton pour démarrer le processeur (voir Fig. 2) ou faites un appui long (3 s) pour l'éteindre (voir Fig. 3). La touche « SRC » permet également de sélectionner la source d'entrée du processeur (voir Fig. 4) en faisant un appui tétragé (1 s).
3. MÉMOIRE: vous pouvez charger directement la mémoire du processeur Hertz en appuyant sur la touche « MEM » (voir Fig. 5).
4. VOLUME: vous pouvez régler le volume grâce aux touches < (Bas) et > (Haut) (voir Fig. 6) ou en appuyant sur la touche pour afficher le menu du volume et le régler. Le volume peut varier de -60 dB (min.) à 0 dB (max.) en incréments de 0,5 dB.
5. VOLUME DES BASSES: volume séparé dédié au caisson de basses. Il est actif uniquement quand un canal dédiéappele Caisson de basses a été régile au préalable. Appuyez sur la touche = (voir Fig. 7) et utilisez les touches < (Bas) et > (Haut) pour régler le volume entre -12dB (MIN) et 0 dB par incréements de 0,5 dB.
6. ÉQUILIBREUR AVANT-ARRÊTÉ: pour acceder à l'éthalonnage de l'équilibre avant / arrêté, appuyez sur la touche (voir Fig. 8) et utilisez les touches < (Bas) et > (Haut) pour effectuer le réglage.
7. EQUILIBRE SONORE: pour acceder à l'équilibre du système audio, appuyez sur la touche (voir Fig. 9) et utilisez les touches < (Bas) et > (Haut) pour effectuer le réglage.
8. GARANTIE: pour en savoir plus, visitez le site web de Hertz.
