ADA175U - Disjoncteur différentiel HAGER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Disjoncteur différentiel (RCCB)
Marque	Hager
Modèle	ADA175U
Courant nominal	16 A à 63 A
Tension nominale	230/400 V AC
Nombre de pôles	2 pôles (bipolaire)
Pouvoir de coupure	Jusqu'à 10 kA selon calibre et protection amont
Fréquence	50/60 Hz
Fonctions principales	Protection contre les défauts d'isolement, coupure d'urgence, test manuel
Indicateur de position des contacts	Oui
Indicateur de défaut différentiel	Oui
Bouton test	Oui
Température de fonctionnement	-25 °C à +40 °C
Degré de protection	IP20
Normes	NF EN 61008
Matériau du boîtier	Plastique auto-extinguible
Raccordement	Bornes à vis
Section de câble	1 à 25 mm²
Dimensions (L x H x P)	36 x 85 x 70 mm
Poids	0,2 kg
Entretien	Test mensuel à l'aide du bouton test
Nettoyage	Avec un chiffon sec
Garantie	24 mois
Réparabilité	Non réparable par l'utilisateur, remplacer en cas de défaut

FOIRE AUX QUESTIONS - ADA175U HAGER

Comment tester le disjoncteur différentiel Hager ADA175U ?

Appuyez sur le bouton TEST situé sur la face avant. L'appareil doit déclencher immédiatement. Effectuez ce test mensuellement.

Que faire si le test ne déclenche pas ?

Si le disjoncteur ne déclenche pas lors du test, il est défectueux. Coupez l'alimentation et faites remplacer l'appareil par un électricien qualifié.

Quelle est la sensibilité différentielle de ce modèle ?

La notice ne spécifie pas la sensibilité. Consultez l'étiquette sur l'appareil ou le catalogue Hager. Les modèles courants sont souvent de type 30 mA.

Peut-on utiliser ce disjoncteur pour protéger un circuit de chauffage ?

Oui, à condition que le courant nominal du circuit soit compris dans la plage 16-63 A et que la protection amont soit adaptée. Vérifiez le tableau de coordination dans la notice.

Comment installer le disjoncteur différentiel ADA175U ?

L'installation doit être réalisée par un personnel qualifié. Respectez le schéma de raccordement : alimentation en haut, charge en bas. Utilisez les bornes à vis pour des câbles de 1 à 25 mm².

Quelle est la différence entre un disjoncteur différentiel et un interrupteur différentiel ?

Un disjoncteur différentiel combine protection contre les surintensités et protection différentielle. L'interrupteur différentiel ne protège que contre les défauts d'isolement. Le ADA175U est un interrupteur différentiel (RCCB) nécessitant une protection amont.

Que faire en cas de déclenchement fréquent ?

Un déclenchement fréquent indique un défaut d'isolement dans l'installation. Faites vérifier les circuits par un électricien. Ne remplacez pas l'appareil sans diagnostic.

Ce modèle est-il compatible avec des auxiliaires ?

Oui, le ADA175U peut être associé à des auxiliaires (télérupteurs, contacteurs, etc.). Consultez le catalogue Hager pour les références compatibles.

Quelle est la garantie du disjoncteur Hager ADA175U ?

La garantie est de 24 mois contre tout vice de matière ou de fabrication à compter de la date de production. En cas de défaut, retournez le produit via votre installateur.

Où trouver la notice complète du ADA175U ?

La notice est disponible gratuitement en téléchargement sur notice-facile.com au format PDF. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI ADA175U HAGER

F Interrupteur différentiel sectionneur 16 - 63 A

Notice d'instructions

User instructions

ATTENTION : à installer uniquement par un personnel qualifié

Fusibles ou disjoncteur Fuses or MCB'S
Interrupteur différentiel Residual Current Circuit Breakers 16 - 63 A

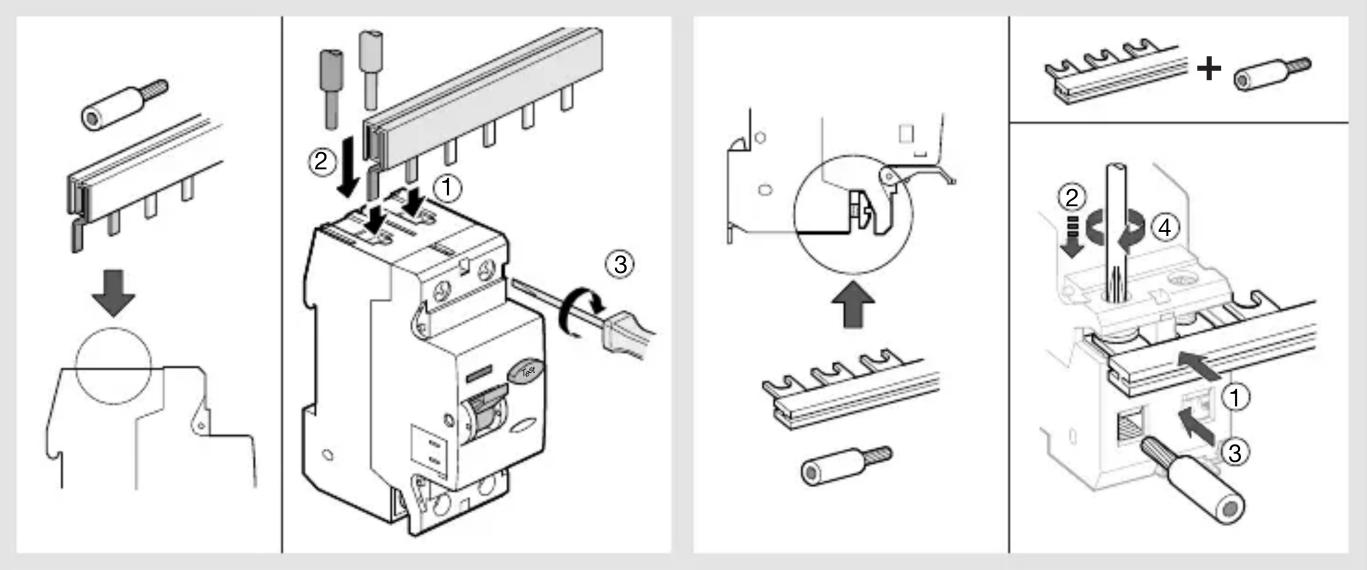

Raccordement électrique, utilisation bipolaire ou Tripolaire Electrical connection for P + N for three phases only

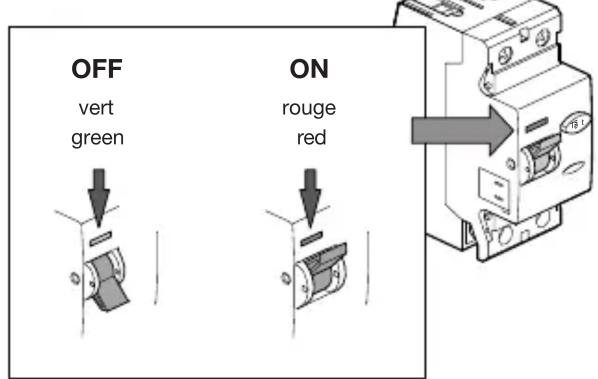

Indicateur de position de contacts Positive contact indication

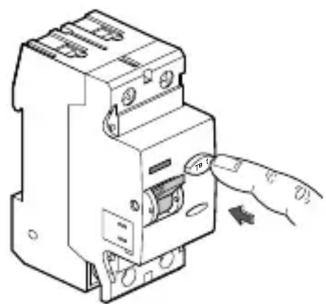

TEST : Lors de l'action sur le bouton test, l'interrupteur différentiel doit déclencher test regularly : RCCB must trip.

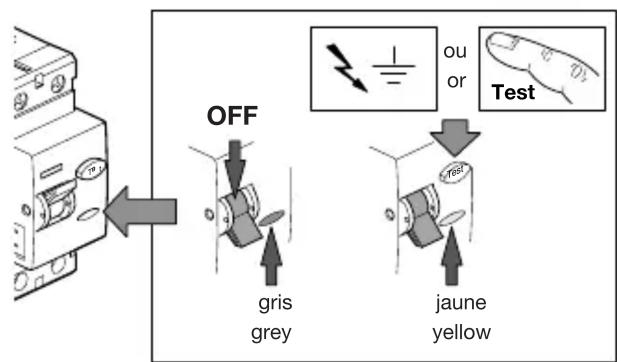

Visualisation défaut différentiel Earth leakage fault indication

CZ 005 : 2 CZ 006 : 4

Coordination interrupteur différentiel / protection amont Back-up protection chart with MCB's or fuses

	gl			In ≤ 40 A		In > 40 A
	25 A	40 A	63 A	MB/MC NE/NF	NB/NC/NK	MB/MC NE/NF	NB/NC/ NK
16 A	10 kA			6 kA 6	kA
25 A	10 kA			6 kA	6 kA
40 A		10 kA		6 kA	6 kA
63 A			6 kA			6 kA	6 kA

Possibilités d'association d'auxiliaires (pour plus d'informations, voir catalogue) Auxiliaries association possibilities (see catalogue for more details).

24 mois contre tous vices de matières ou de fabrication, à partir de leur date de production. En cas de défectuosité, le produit doit être remis au grossiste habituel. La garantie ne joue que si la procédure de retour via l'installateur et le grossiste est respectée et si après expertise notre service contrôle qualité ne détecte pas un défaut dû à une mise en œuvre et/ou une utilisation non conforme aux règles de l'art, une modification du produit, ou encore au non respect des règlements en vigueur. Les remarques éventuelles expliquant la défectuosité devront accompagner le produit.

warranty
