Type de produit	Graveur Blu-ray/DVD/CD interne
Format de disque compatible	BD-ROM (SL/DL), BD-RE (SL/DL), BD-R (SL/DL), DVD-ROM (SL/DL), DVD-R (SL/DL), DVD-RW, DVD+R (SL/DL), DVD+RW, DVD-RAM, CD-ROM, CD-R, CD-RW
Interface	Serial ATA (SATA Gen.1 - 1.5 Gbps)
Vitesse de lecture maximale	BD-ROM : 10x, DVD-ROM : 16x, CD-ROM : 48x
Vitesse d'écriture maximale	BD-R : 12x, DVD-R : 16x, DVD+R : 16x, CD-R : 48x, CD-RW : 24x
Mémoire tampon	4 Mo
Alimentation	DC 5 V, DC 12 V
Montage	Horizontal ou vertical, baie 5,25 pouces
Fonctions spéciales	LightScribe (optionnel sur modèle CH12LS28), éjection manuelle d'urgence
Système d'exploitation compatible	Windows 7, Windows Vista SP1+, Windows XP SP2+, Windows 8 (via compatibilité)
Configuration minimale	Pentium D 3,2 GHz, 1 Go RAM, 30 Go disque dur, carte mère compatible SATA
Sécurité laser	Classe 1, rayonnement laser invisible lors de l'ouverture - ne pas ouvrir
Précautions d'usage	Éviter humidité, chaleur, poussière, chocs ; utiliser en position horizontale de préférence ; ne pas déplacer avec un disque à l'intérieur
Entretien	Nettoyer l'extérieur avec un chiffon doux ; ne pas utiliser de solvants ; éviter la condensation
Réparabilité	Aucun composant interne réparable par l'utilisateur - contacter le SAV en cas de panne

FOIRE AUX QUESTIONS - CH12LS28 LG

Comment installer le graveur LG CH12LS28 dans mon PC ?

Insérez le graveur dans une baie 5,25 pouces libre. Connectez le câble d'alimentation SATA et la nappe SATA à la carte mère. Fixez avec les vis fournies. Référez-vous à la notice pour les détails.

Quels types de disques puis-je graver avec ce modèle ?

Vous pouvez graver des CD-R/RW, DVD±R/RW, DVD±R DL, DVD-RAM et BD-R/RE (SL/DL). Consultez la liste des formats compatibles pour plus de détails.

Pourquoi mon ordinateur ne reconnaît-il pas le graveur ?

Vérifiez que les câbles SATA et d'alimentation sont correctement branchés. Assurez-vous que le graveur apparaît dans le gestionnaire de périphériques. Si nécessaire, installez les pilotes via Windows Update ou le CD fourni.

Comment éjecter un disque en cas de panne d'alimentation ?

Utilisez le trou d'éjection d'urgence sur la façade. Insérez une tige fine (trombone) et poussez doucement. Le plateau sortira partiellement ; tirez-le à la main.

Puis-je utiliser un disque de 8 cm ?

Oui, les disques de 8 cm sont compatibles, mais uniquement en position horizontale.

Que faire si la gravure échoue ?

Vérifiez que le disque est compatible et non rayé. Assurez-vous d'avoir assez d'espace libre. Désactivez l'économiseur d'écran et les autres applications pendant la gravure. Essayez un autre logiciel de gravure.

Le graveur prend-il en charge la technologie LightScribe ?

Oui, le modèle CH12LS28 est compatible LightScribe (optionnel). Utilisez des disques LightScribe et le logiciel approprié pour graver des étiquettes sur la face supérieure du disque.

Quelles sont les précautions de sécurité à respecter ?

Ne jamais ouvrir le boîtier : le laser peut être dangereux pour les yeux. Évitez l'exposition à l'humidité et à la poussière. Utilisez uniquement en position horizontale ou verticale stable.

Comment nettoyer le graveur ?

Essuyez l'extérieur avec un chiffon doux et sec. N'utilisez pas de produits chimiques. Pour l'intérieur, utilisez un disque de nettoyage spécial. Évitez la condensation en laissant l'appareil s'acclimater.

Le graveur est-il compatible avec Windows 10 ?

La notice mentionne Windows 7/Vista/XP. Sous Windows 10, le périphérique devrait être reconnu automatiquement, mais certaines fonctionnalités avancées pourraient nécessiter des pilotes spécifiques. Téléchargez les derniers pilotes sur le site LG si nécessaire.

MODE D'EMPLOI CH12LS28 LG

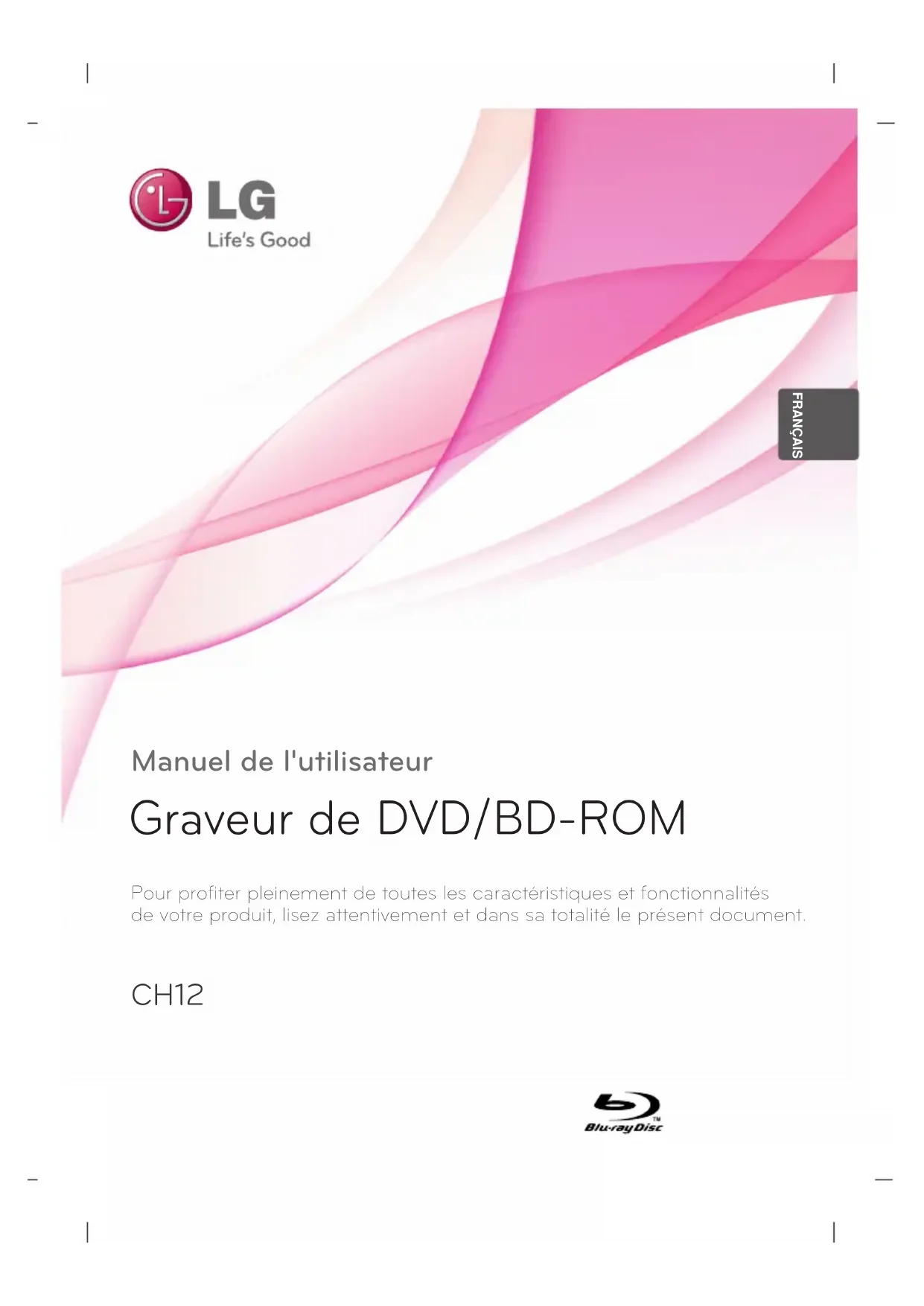

Manuel de l'utilisateur

Graveur de DVD/BD-ROM

Pour profiter pleinement de toutes les caractéristiques et fonctionnalités de votre produit, lisez allentivement et dans sa totalité le présent document.

CH12

ATTENTION: Le faisceau laser utilisé dans ce Graveur est dangereux pour les yeux. Ne pas tenter d'ouvrir le couvercle. Ne déposer ni la façade, ni le panneau arrière (risque d'électrocution). Aucun élément interne n'est réparable par l'utilisateur. L'utilisation de commandes ainsi que l'exécution de procédures autres que celles spécifiées dans le présent guide risque de provoquer une dangereuse exposition aux radiations.

AVERTISSEMENT : Ne pas exposer ce matériel à la pluie ou à l'humidité (risques d'incendie et d'électrocution).

ATTENTION : RADIATION LASER INVISIBLE LORSQUE L'APPAREIL EST OUVERT. EVITER TOUTE EXPOSITION AU FAISCEAU LASER.

■ Microsoft® et Windows® sont des marques déposées par Microsoft Corporation aux Etats-Unis ainsi que dans d'autres pays.
■ Le logo BD est une marque déposée aux Etats-Unis, Japon et autres pays.
■ Les raisons sociales d'entreprise et les désignations de produit mentionnées dans le présent guide sont des marques commerciales ou des marques déposées de leurs titulaires respectifs.

Sommaire

Particularités ....1

Précautions importantes ....2

Environnement système ....3

Implantation et fonctions des commandes ....4

Mise en place du lecteur/graveur ....5

Périphériques ....7

Utilisation des disques ....8

Dépannage 9

Caractéristiques ....10

Particularités

• Interface Serial ATA
• Touche de chargement et d'éjection du disque par plateau motorisé (Le disque peut aussi être éjecté manuellement).
• Compatible en lecture et écriture : CD-R/RW, DVD-R/RW/+R/RW/+-R DL, DVD-RAM, lecture compatible : CD Family, DVD-ROM et BD-ROM/R(SL/DL)/RE(SL/DL).
• Compatible avec les DVD-Vidéo Zone II.
• Mémoire tampon afin de prévenir les erreurs.
• Compatible avec LightScribe technologie - *En option

	CH12LS28	CH12NS28
LightScribe *	o	X

Contenu de l'emballage :

Produit	Quantité
- Graveur de DVD/BD-ROM 1- Câble d'alimentation SATA 1- Nappe SATA 1- Logiciel disgue 1- Manuel d'utilisateur 1

Précautions importantes

Les instructions ci-dessous doivent être observées lors de toute manipulation du lecteur/graveur comme des disques.

• Le fabricant du présent équipement décline toute responsabilité en cas de perte de données ou de dommages directs ou indirects imputables à une installation ou à une manipulation non appropriée.
• Le fabricant décline toute responsabilité en cas de dommages directs ou indirects dus à l'utilisation ou à un mauvais fonctionnement du présent produit.
• Etablissez une copie de sauvegarde de toutes les données importantes afin de ne risquer aucune perte.

- Eviter les emplacements soumis aux contraintes suivantes : - hygrométrie élevée, haute température, excès de poussière, vibrations mécaniques, rayonnement solaire direct.

Il est préférable d'utiliser ce lecteur/graveur en position horizontale.

• Ne pas déplacer brusquement le lecteur/graveur d'un endroit froid à un endroit chaud ni augmenter brutalement la température de la pièce : la condensation ainsi générée risque de provoquer une anomalie de fonctionnement.
• Ne pas omettre de retirer le disque avant tout déplacement du lecteur/graveur : le disque pourrait subir des dommages, entraînant ainsi une perte de données.
• Veiller à prévenir toute pénétration d'objets ou de liquides dans le lecteur/graveur. Si un corps étranger a pénétré, s'adresser au concessionnaire ayant vendu le périphérique.
• Ne pas couper l'alimentation électrique pendant le fonctionnement du lecteur/graveur.

Ordinateur

Cet appareil est compatible avec les environnements système présentés ci-dessous.

Configurations nécessaires	Processeur : Pentium D 3.2 GHz ou plus (Carte mère compatible SATA)(Recommandé PC Pentium Core 2 Duo E6600 minimum.)Système d'exploitation : Windows 7 / Windows XP (Home / Professionnal / Media Center Edition) avec SP2 ou plus / Windows Vista (X86, X64) SP1 ou plusMémoire RAM : 1 GB ou plusDisque dur : 30 GB ou plus d'espace disponible
Interface	Serial ATA
Emplacement pour lecteur / graveur	Baie de 13.34 cm (5.25") nécessaire
Alimentation	Prise +5 V/+12 V nécessaire
Disques Recommandés	DVD-R : Mitsubishi Kagaku Media, Taiyo Yuden.DVD-RW : JVC, Mitsubishi Kagaku Media.DVD+R : Mitsubishi Kagaku Media, Verbatim.DVD+RW : Mitsubishi Kagaku Media, Verbatim.DVD±R DL : Mitsubishi Kagaku Media, Verbatim.DVD-RAM : Maxell.CD-R : Mitsubishi Kagaku Media, Verbatim, Taiyo Yuden or TDK.CD-RW : LG, Mitsubishi Kagaku Media, Verbatim.

* Des problèmes de compatibilité en écriture / lecture peuvent se produire avec des disques selon la qualité de fabrication de ceux-ci.

* Il peut arriver dans certains cas la lecture « Motion Picture Playback » ne soit pas parfaitement lisse en raison du taux de transfert.

- Lecture de films Blu-ray *Notification*

	Carte graphique Moniteur
	Logiciel	Interface HDCP	Interface HDCP	Résolution
Numérique	AACS Compatível	DVI ou HDMI	Conforme DVI	ou HDMI Conforme		1024x768 et plus (recommandé : 1920x1080)

En raison des dispositifs de protection de copyright, un certain nombre de conditions doivent être réunies pour lire des films BD sur un ordinateur. Dans le cas d'une utilisation des connexions vidéo numériques, le moniteur et la carte graphique doivent supporter la norme « High-bandwidth Digital Content protection » (HDCP). Notez que la plupart des moniteurs et cartes graphiques ne supportent pas le HDCP actuellement. Mais la plupart des télévisions et des moniteurs multimédia Haute Définition supportent le HDCP. Référez-vous au site internet du constructeur de votre PC ou de votre carte graphique pour voir si votre carte supporte le HDCP.

Plusieurs cartes vidéo supportent actuellement le HDCP :

• nVidia : GeForce 7800 GTX 512 / 7900 GT / 7900 GX2 / 7900 GTX / 7950 GX2 / 8600 GS / 8600 GT / 8600 GTS / 8800 GTX ou supérieure avec 256MB de mémoire minimum.
• ATI : Radeon HD2300/ HD2400/ HD2600 ou supérieures avec 256MB de mémoire minimum.
  * Lors de l'utilisation de la carte graphique ATI Radeon tm HD 1000 series, certains titres de films Blu Ray ne peuvent pas être lu correctement sur Windows 7. Cela est causé par l'abandon du support du pilote de l'appareil de cette carte graphique par ATI Radeon. Pour plus d'information, merci de contacter notre service client ou le site internet de ATI Radeon.

Dans certains cas, il est impossible de lire sur d'autres lecteurs* les CD-R et les CD-RW gravés avec ce lecteur/graveur de CD-R/RW. Ces disques doivent être lus avec le type de lecteur ayant exécuté la gravure.
☐ Remarque: Certains logiciels (surtout ceux qui incluent la fonction Vidéo Playback) pourront avoir besoin de caractéristiques techniques supérieures pour que vous ayez des résultats acceptables. Lorsque ce Graveur de DVD/BD-ROM lit des diques DVD-Vidéo ou BD-MV (BD-ROM), les décodant de votre pc sur votre écran, le moniteur a besoin de différents hardware pour décoder MPEG, H.264 ou VC-1 (carte décodant ces formats ou votre carte vidéo qui les décode directement). Sinon utilisez différents logiciels pour décoder MPEG, H.264 ou VC-1. Pour plus de détails, merci de consulter la documentation des logiciels MPEG, H.264 ou VC-1.

Implantation et fonctions des commandes

Façade

1. Plateau de chargement
2. Témoins d'activité

Les deux DEL servent à désigner le mode de fonctionnement du Graveur de DVD/BD-ROM à savoir.

1. Trou d'ejection d'urgence
2. Touche éjection

Panneau arrière

Mise en place du lecteur/graveur

Veuillez noter les points ci-dessous avant de mettre le lecteur/ graveur en place.

■ Les éléments suivants sont nécessaires :

- Tournevis correspondant aux vis de fixation du lecteur/graveur. - Manuel de l'ordinateur, pour l'implantation du contrôleur SATA.

Couper l'alimentation de tous les périphériques ainsi que celle de l'unité centrale puis débrancher les cordons d'alimentation des prises secteur.

■ Décharger l'électricité statique, en touchant le capot de l'unité centrale par exemple.

Dépose du capot de l'unité centrale

Veiller à ce que tous les périphériques ainsi que l'unité centrale soient hors tension puis retirer le capot en procédant selon les indications du manuel fourni avec l'ordinateur.

NOTE : Les angles contondants présents à l'intérieur de l'unité centrale sont susceptibles d'infliger des blessures.

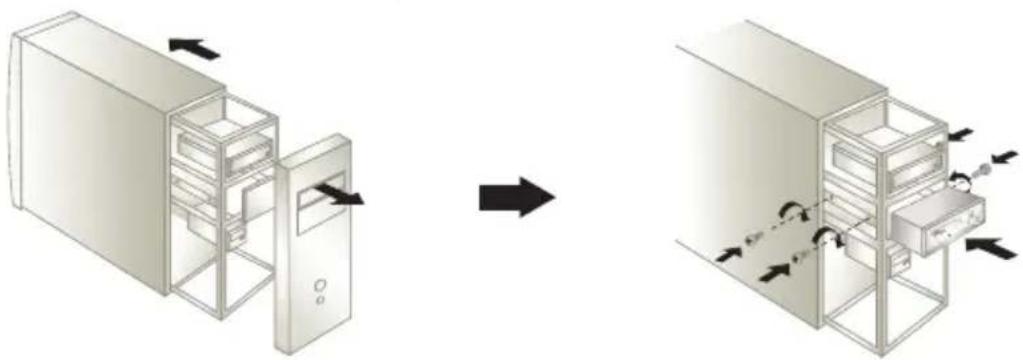

Montage du lecteur/ graveur

1. Déposer le panneau de la baie de 5,25 pouces de l'unité centrale en procédant selon les indications du manuel fourni avec l'ordinateur.
2. Introduire le lecteur/graveur dans la baie. Ne pas comprimer excessivement les câbles internes de l'unité centrale.
3. Immobiliser le lecteur/graveur à l'aide des vis fournies. Si le volume derrière le lecteur/ graveur est insuffisant, connecter le câble SATA ainsi que les autres câbles avant de fixer le périphérique.

NOTE : les présentes instructions d'installation n'ont qu'une valeur générique. Si le PC utilisé semble différent, il convient de consulter les instructions de son manuel quant à l'installation de périphériques.

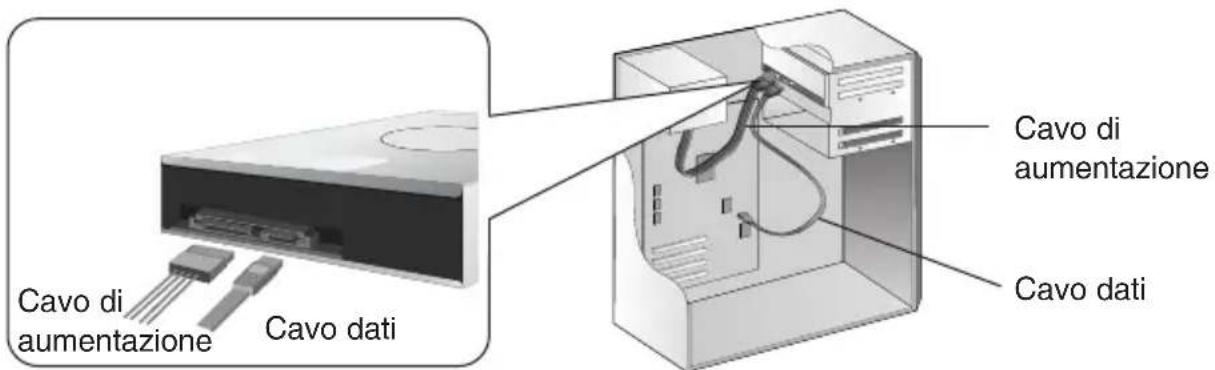

Connection PC

Le lecteur/graveur se connecte à la carte mère de l'ordinateur principal en utilisant un câble d'interface SATA.

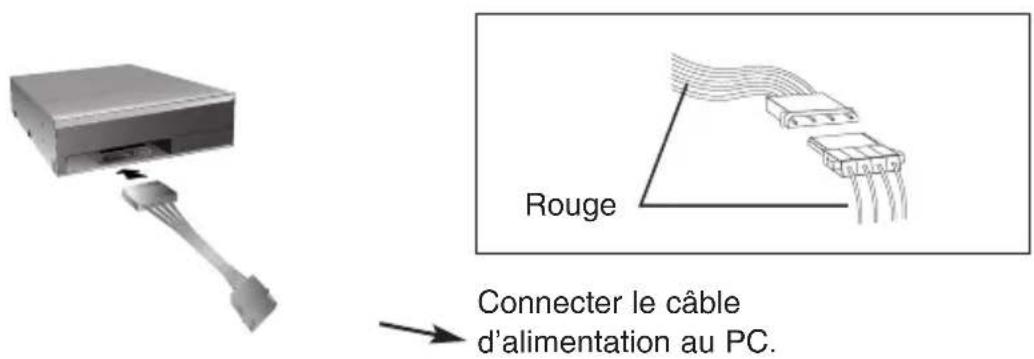

Connection du câble d'alimentation SATA

Relier le câble d'alimentation de façon à ce que la projection du connecteur du câble soit à gauche. Faite attention ne pas connecter à l'envers

Note : Une mauvaise connexion peut endommager le disque et annuler la garantie. Généralement, la prise d'alimentation peut se connecter d'une seule façon.

Connection de la nappe SATA

Connector la nappe. Faite attention de ne pas connecter à l'envers.

Connector la prise SATA à la carte mère du PC.

Aucune procédure spécifique d'installation de périphérique n'est nécessaire sous Windows XP SP2 Home Edition/Professional/Media Center Edition/Vista/Windows 7.

Pour Windows XP

■ Contrôler les points suivants, dont le fonctionnement normal du périphérique dépend :
- Le périphérique doit apparaître sous :
Windows XP : [panneau de configuration]-([Performance et Maintenance])-[système]-[matériel]-[gestionnaire de périphériques]-[DVD/CD-ROM].
Contrôler les éléments suivants si l'ordinateur ne reconnaît pas le périphérique :
- Si l'indicateur apparaît en regard du contrôleur IDE ATA/ATAPI sous [panneau de [panneau de configuration]-([Performance et Maintenance])-[système]-[matériel]-[gestionnaire de périphériques] contacter le fabricant du PC ou celui de la carte mère afin d'obtenir le pilote de contrôleur IDE approprié.
■ Depuis le panneau de configuration, exécuter [Ajout de périphérique] afin de laisser Windows effectuer une tentative de recherche du nouveau périphérique.

Logiciels inclus

Les produits en boite sont fournis avec les logiciels d'écriture CD/DVD. Avant installation, veuillez désinstaller tout ancien logiciel de gravure de CD/DVD que vous auriez pu installer précédemment pour éviter tout problème de compatibilité. Une fois le logiciel d'application installé, vous pouvez (si vous le souhaitez) réinstaller les logiciels précédents. Veuillez vérifier toute mise à jour de vos logiciels de gravure.

Quand vous utilisez un disque, ne collez rien sur dessus. Cela pourrait entraîner des erreurs au niveau de la lecture ou de l'écriture et vos données sur le disque pourraient être perdues.

Sur cette unité, les disques tournent à très haute vitesse! N'UTILISEZ PAS de disques endommagés, brisés ou voilés.

Les composants optiques de l'unité pourraient être endommagés si le disque se brise.

N'UTILISEZ PAS de disques hors normes. Ceux-ci pourraient ne pas fonctionner ou ne pas enregistrer convenablement les données.

Ejection manuelle

Ce lecteur/graveur est doté d'une fonction permettant l'éjection manuelle du CD, par exemple en cas de défaillance ou de coupure de l'alimentation. La procédure d'éjection manuelle est la suivante.

NOTE: cette fonction ne doit être utilisée qu'en cas de besoin absolu.

1) Couper l'alimentation électrique.
2) Enfoncer une tige fine (grand trombone redressé, par exemple) dans le petit orifice situé au-dessus de la touche d'arrêt/éjection. La trappe s'ouvre et le plateau sort partiellement.
3) Tirer sur la trappe afin de la sortir complètement puis saisir le plateau entre le pouce et l'index et tirer délicatement.

NOTE :cette fonction de secours ne doit être utilisée qu'en cas de besoin absolu. Un recours trop fréquent à l'éjection manuelle provoquerait une défaillance.

* S'il est impossible de bien tenir le plateau à la main, tirer à l'aide d'une pince métallique à documents.

Avant de contacter le S.A.V.

Vérifier les éléments de la liste ci-dessous avant de contacter le S.A.V.

- Lecteur/graveur non alimenté

• L'alimentation interne de l'unité centrale est-elle connectée ?
• Le connecteur d'alimentation du lecteur/graveur est-il bien fixé ?

• Démarrage du système impossible

• Les câbles SATA sont-ils bien connectés ?
• La longueur totale du câble SATA est de 50cm ou moins ?
• Tous les connecteurs sont-ils bien fixés ?
  Tout ballottement d'éléments internes risque de relâcher les connexions.

- Lecture ou enregistrement impossible

• Tous les éléments internes du système (UC, disque etc.) sont-ils conformes (voir «Environnement système»)
• Le CD, DVD ou BD est-il poussiéreux ou rayé ?
• Y a-t-il eu déclenchement de l'écran de veille ou d'une autre application pendant l'écriture sur le CD ?
  • L'espace libre du CD et DVD est-il suffisant ?
• Est-ce que l'écriture échoue même en utilisant le teste de simulation pour CD ou DVD ?
• La face active du CD est-elle bien orientée dans le plateau (étiquette vers le haut) ?
• Le périphérique ou le CD a-t-il été déplacé d'un endroit froid à un emplacement où la température est élevée ? (Il est possible que la condensation se soit accumulée dans le périphérique ou à la surface du disque.)

Préparez le contact avec le S.A.V., qui est susceptible de poser de nombreuses questions relatives au système, à son environnement et à la nature du problème (Que s'est-il passé ? Quand ? Pendant combien de temps ? Quels ont-été les événements ? Des messages d'erreur ont-ils été affichés ? etc.)

\* Remarque:

Bien que le produit soit compatible Regional Playback Control Phase II pour les DVD-Viséo avec CSS, certaines cartes décodant MPEG ou logiciels sans réglage de code régional peuvent entraîner la non-lecture du DVD-Viséo avec des disques CSS. Il vous faudra changer le code régional du produit 5 fois.

Caractéristiques

General	Formats compatibles1	BD-ROM(SL/DL), BD-RE2(SL/DL), BD-R(SL/DL), DVD-ROM(SL/DL), DVD-R(SL/DL), DVD-RW, DVD+R(SL/DL), DVD+RW, DVD-RAM, CD-ROM, CD-ROM XA, CD-I, Photo-CD (Single & Multi-Session), Video CD, CD-Audio Disc, Mixed mode, CD-ROM disc (data and audio), CD-Extra, CD-Text, CD-R, CD-RW
	Diamètre du disque	12 cm/ 8 cm (Un disque de 8 cm ne peut être utilisé uniquement en position horizontale.)
	Interface Serial ATA
	Montage	Horizontal/vertical
Vitesse de Media lecture / BD-ROMécriture*3	dia Ecriture : Lecture :
	OM (SL/DL) - 10x/8x max.
	BD-R (SL/DL) - 12x/8x max.
	BD-R (SL L to H) - 6x max.
	BD-RE (SL/DL) - 8x/6x max.
	DVD-ROM (SL/DL) - 16x/12x max.
	DVD-R 2x, 4x, 8x, 12x, 16x 16x max.
	DVD-R (DL) 2x, 4x, 8x	12x max.
	DVD-RW	1x, 2x, 4x, 6x 12x max.
	DVD-RAM	2x, 3x, 5x, 12x	12x max.
	DVD+R	2.4x, 4x, 8x, 12x, 16x	16x max.
	DVD+R (DL)	2.4x, 4x, 8x	12x max.
	DVD+RW	2.4x, 4x, 6x, 8x	12x max.
	CD-R	8x, 16x, 24x, 32x, 40x, 48x	48x max.
	CD-RW	4x, 10x, 16x, 24x	40x max.
	CD-ROM	- 48x max.
	CD-DA (DAE)	- 40x max.
Performance	Taux de transfert de données*soutenu CD-ROM : 7	BD-ROM : 359.65 Mb/s (10x max)DVD-ROM : 22.16 MB/s (16x max)200 kB/s (48x max)
	*éclaté (ATAPI)	SATA Gen.1 (1.5 Gbps)
	Temps d'accès moyen	BD-ROM : 180 ms (Typ.), DVD-ROM : 160 ms (Typ.)DVD-RAM : 180 ms (Typ.), CD-ROM : 150 ms (Typ.)
	Mémoire tampon	4 MB
	MTBF 100,000	heures
Environnement	En marcheEn veille	Température: 5 °C à 45 °CTempérature: -30 °C à 60 °C	Humidité: 15 % à 80 % R.H.Humidité: 10 % à 90 % R.H.
Electricité	Alimentation	DC 5 V, DC 12 V

^*1 Le disque du type de cartouche n'est pas supportée.
^2 BD-RE: Le disque version 1.0 n'est pas compatible.
^3 Dans certains cas, le produit n'atteindra pas son niveau de performance optimal selon les conditions d'utilisation du disque, du produit ou du format de gravure.
* L'aspect et les caractéristiques de ce périphérique peuvent faire l'objet de modifications sans préavis.
