Type de produit	Capteur de pression électronique
Modèle	PA3509
Marque	IFM
Type de pression	Relative
Plage de mesure	-1 à 1 bar (-14,5 à 14,5 psi)
Pression statique maximale	10 bar (145 psi)
Pression d'éclatement	30 bar (435 psi)
Sortie	Analogique 4…20 mA
Alimentation électrique	TBTS/TBTP selon EN50178, 10…36 V DC
Consommation électrique	< 50 mA
Raccord process	Raccord adapté (voir étiquette "Port Size")
Couple de serrage	25…35 Nm
Raccordement électrique	2 fils : BN (brun) = alimentation +, WH (blanc) = sortie analogique
Dimensions (approx.)	Diamètre 27 mm, longueur 60 mm (hors raccord)
Poids (approx.)	100 g
Matériau du boîtier	Acier inoxydable
Fluides admissibles	Groupe de fluides 2 (gaz et liquides compatibles)
Température de fonctionnement	-25…80 °C (estimation)
Indice de protection	IP67 (estimation)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Ne pas dépasser la pression max. admissible. Risque de blessure en cas d'éclatement. Installation par personnel qualifié.
Pièces détachées et réparabilité	Aucune pièce détachable. En cas de défaut, remplacer l'appareil.
Informations générales	Notice d'utilisation disponible en PDF. Fabriqué par IFM.

FOIRE AUX QUESTIONS - PA3509 IFM

Quelle est la plage de mesure du capteur PA3509 ?

La plage de mesure est de -1 à 1 bar, soit -14,5 à 14,5 psi.

Comment raccorder électriquement le capteur ?

Le raccordement se fait avec deux fils : BN (brun) pour l'alimentation positive et WH (blanc) pour la sortie analogique 4…20 mA.

Quelle est la pression maximale admissible ?

La pression statique maximale est de 10 bar (145 psi). Ne pas dépasser cette valeur sous peine d'endommagement.

Quels fluides puis-je utiliser avec ce capteur ?

Le capteur est conçu pour les fluides du groupe 2 selon la DESP. Pour les fluides du groupe 1, contactez le fabricant.

Comment monter le capteur ?

Insérez le capteur dans un raccord process adapté et serrez fermement avec un couple de 25…35 Nm. Assurez-vous qu'aucune pression n'est appliquée avant le montage.

Quelle est la sortie du capteur ?

La sortie est analogique 4…20 mA, proportionnelle à la pression relative mesurée.

Puis-je nettoyer le capteur avec un produit chimique ?

Non, nettoyez uniquement avec un chiffon doux et sec. L'utilisation de solvants pourrait endommager le capteur.

Que faire en cas de dysfonctionnement ?

Vérifiez le raccordement électrique et la pression appliquée. Si le problème persiste, remplacez l'appareil car il ne contient pas de pièces réparables.

Quelle est la tension d'alimentation requise ?

L'alimentation doit être TBTS/TBTP selon EN50178, généralement 10…36 V DC, avec une consommation inférieure à 50 mA.

Où puis-je trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur notre site notice-facile.com.

MODE D'EMPLOI PA3509 IFM

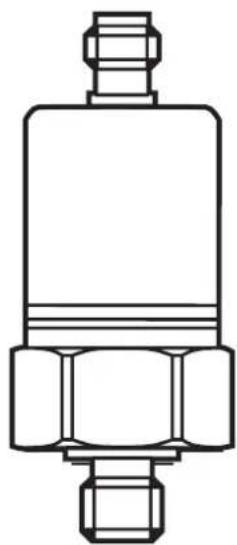

Notice de Montage Capteur de pression électronique

PA35xx

FR

80222190 / 00 06 / 2019

1 Symboles utilisés....2
2 Consignes de sécurité .... 2
3 Fonctionnement et caractéristiques....3
3.1 Applications .... 3
4 Montage....4
5 Raccordement électrique....4

1 Symboles utilisés

▶ Action à réaliser

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• L'appareil qui est décrit ici constitue un composant à intégrer dans un système.
• La sécurité du système est sous la responsabilité de l'installateur du système.
• L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

- Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.

- Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.

- Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ Fonctionnement et caractéristiques).

• Utiliser le produit uniquement pour les fluides admissibles (→ Données techniques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Fonctionnement et caractéristiques

Le capteur de pression détecte la pression du circuit et la convertit en un signal de sortie analogique.

- 4 ... 20 mA

3.1 Applications

- Type de pression : pression relative

No de commande	Valeur finale de l'étendue de mesure (pression nominale)		Tenue en pression statique (pression max. admissible)		Pression d'éclatement
	bar psi bar psi bar psi
PA3509 -1..	1 -14,5...14,5	10 145 30 435
PA3526 0..	2,5 0...36,3	20 290 50 725
PA3524	0...10	0...145	75	1087	150	2175
PA3523	0...25	0...363	150	2175	350	5075
PA3522	0...100	0...1450	300	4 350	650	9400
PA3521	0...250	0...3625	400	5800	850	12300
	mbar	psi bar psi bar psi
PA3589	0...100	0...1,45	4	58	30	435
PA3528	0...250	0...3,63	6	84	30	435

MPa = bar ÷ 10 / kPa = bar × 100

Prendre des mesures appropriées afin d'éviter les valeurs de pression qui dépassent la pression max. admissible indiquée.

La pression d'éclatement indiquée ne doit pas être dépassée.

Même si la pression d'éclatement n'est dépassée que brièvement, l'appareil peut être détruit. REMARQUE : risque de blessures !

Emploi dans des gaz à des pressions > 25 bar seulement après consultation du fabricant ifm.

Directive relative aux équipements sous pression (DESP) :

Les appareils correspondent à la directive relative aux équipements sous pression et ont été conçus et fabriqués pour des fluides du groupe 2.

Utilisation de fluides du groupe des fluides 1 sur demande!

4 Montage

Avant de monter / démonter le capteur, s'assurer que la pression n'est pas appliquée au circuit.

▶ Insérer l'appareil dans un raccord process approprié (voir étiquette "Port Size").
▶ Serrer fermement.

Couple de serrage recommandé : 25...35 Nm

5 Raccordement électrique

L'appareil doit être monté par un électricien.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation selon EN50178, TBTS, TBTP.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

Couleurs des fils conducteurs
BN brun
WH blanc
			OUT : sortie analogiqueCouleurs selon DIN EN 60947-5-2
Exemples de raccordement
