FR DN4034 Manuel d'installation Alimentation d'Énergie 3-Phase, 24V, 20A, 480W
A lire avant mise sous tension!
Français
Veuillez lire ces instructions de montage et d'entretien avant de mettre l'alimentation sous tension. Conservez ce manuel qui vous sera toujours utile. Cette alimentation ne doit être installée que par du personnel qualifié et compétent. En cas de dommage ou dysfonctionnement, coupez immédiatement la tension d'alimentation et retournez l'appareil à l'usine pour vérification. ! L'alimentation ne contient pas de pièces échangeables Les données indiquées dans ce document servent uniquement à donner une description du produit et n'ont aucune valeur juridique. En cas de divergences, le texte anglais fait foi.
! AVERTISSEMENT
Prendre en compte les points suivants, afin d'éviter toute détérioration électrique, incendie, dommage aux personnes ou mort:
- Mettre l'alimentation hors tension avant toute intervention sur celle-ci et s'assurer qu'il n'y a pas risque de redémarrage.
- Ne pas ouvrir, modifier ou réparer l'alimentation.
- Veiller à ce qu'aucun objet ne rentre en contact avec l'intérieur de l'alimentation (trombones, pièces métalliques).
- Ne pas faire fonctionner l'appareil dans un environnement humide ou dans un environnement où il peut y avoir de la condensation.
- Ne pas toucher le carter pendant le fonctionnement ou directement après la mise hors tension. Surface chaude risquant d'entraîner des blessures.
Description du produit
L'appareil DN4034 est une alimentation montable sur rail DIN pour systèmes de réseau triphasé, fournissant une tension de sortie TBTS/TBTP flottante, stabilisée et galvaniquement séparée.
Usage prévu
Cet appareil est conçu pour une installation dans une armoire et est destiné à une utilisation commerciale, par exemple dans des équipements de commande industrielle, de commande de process, de surveillance et de mesure ou similaires.
Sans dispositifs additionnels de sécurité adaptés à l'application finale, ne pas utiliser cet appareil dans un équipement où un dysfonctionnement pourrait causer des blessures corporelles graves ou mettre en péril la vie humaine.
Si cet appareil est utilisé d'une façon ne correspondant pas à sa spécification, la protection qu'il fournit peut en être affectée.
Instructions d'installation
Installer l'appareil dans une armoire fournissant une protection contre les dangers électriques, mécaniques et d'incendie.
Installer l'appareil sur un rail DIN conformément à la norme EN 60715, avec les bornes d'entrée du côté inférieur de l'appareil.
Assurer un câblage correct en respectant toutes les prescriptions locales et nationales. Utiliser des câbles en cuivre appropriés, conçus pour une température de fonctionnement minimale de 60 °C à des températures ambiantes allant jusqu'à +45 °C, de 75 °C à des températures ambiantes allant jusqu'à +60 °C et de 90 °C à des températures ambiantes allant jusqu'à +70 °C. S'assurer que tous les fils des câbles entrent bien dans les bornes.
L'appareil est conçu pour les zones à degré de souillure 2 dans des environnements contrôlés. La condensation et le gel ne sont pas autorisés.
L'armoire de l'appareil fournit un niveau de protection de IP20. L'armoire ne fournit pas de protection contre les liquides renversés.
L'appareil est conçu pour des zones de la catégorie de surtension II. Sous une altitude de 2 000 m, l'appareil est testé pour résister à des tensions de choc jusqu'à 4 kV, ce qui correspond à OVC III selon la norme CEI 60664-1.
L'appareil est conçu comme un équipement de « Classe de protection I » selon la norme CEI 61140. Ne pas utiliser sans connexion PE (terre de protection) correcte.
L'appareil peut être alimenté à partir des réseaux TN, TT ou IT. La tension continue entre la borne d'entrée et le potentiel de la PE ne doit pas dépasser 400 Vac. L'appareil n'est pas conçu pour une utilisation dans des systèmes triangulaires avec une phase connectée à la terre.
Un dispositif de déconnexion doit être fourni pour l'entrée de l'appareil.
L'appareil est conçu pour un refroidissement par convection et ne nécessite pas de ventilateur externe. Ne pas bloquer le flux d'air ni couvrir la grille de ventilation !
L'appareil est conçu pour des altitudes jusqu'à 5 000 m (16400ft). Au-dessus de 2 000 m (6560ft), une réduction du courant de sortie est nécessaire.
Respecter les distances d'installation minimales suivantes : 40 mm au-dessus, 20 mm en dessous, 5 mm à droite et à gauche. Augmenter les 5 mm à 15 mm si l'appareil adjacent est une source de chaleur. Lorsque l'appareil est en permanence chargé à moins de 50 %, les 5 mm peuvent être réduits à zéro.
L'appareil est conçu, testé et approuvé pour des circuits de dérivation jusqu'à 16A (CEI) et 15A (UL) sans appareil de protection supplémentaire. Si un fusible externe est utilisé, ne pas utiliser de disjoncteurs inférieurs à la caractéristique 6A B ou 3A C pour éviter un déclenchement intempestif du disjoncteur.
La température maximale de l'air environnant est de +70 °C (+158°F). La température de fonctionnement est la même que celle de l'air ambiant ou environnant et elle est définie 2 cm sous l'appareil.
L'appareil est conçu pour fonctionner dans des zones où l'humidité relative se situe entre 5 % et 95 %.
Description du fonctionnement
La sortie est protégée électroniquement contre la marche à vide, la surcharge et le court-circuit et elle peut fournir toute sorte de charges, y compris des charges inductives et capacitives illimitées.
Ne pas appliquer de tensions de retour de la charge supérieures à 34V aux bornes de sortie.
La tension de sortie peut être réglée derrière le volet à l'avant avec un petit tournevis plat.
La LED OK verte DC indique une tension de sortie d'un appareil en fonctionnement supérieure à 90 % de la tension réglée.
Le relais DC OK surveille la tension de sortie et le contact est fermé quand la LED DC OK est allumée. Pouvoirs de coupure : 60 Vdc 0,3 A, 30 Vdc 1 A, 30 Vac 0,5 A pour charges ohmiques.
La LED rouge de surcharge est allumée quand la tension d'entrée chute sous 90 % de la valeur réglée ou en cas de court-circuit sur la sortie ou de température trop élevée. Une tension d'entrée est requise.
L'appareil est équipé d'une protection contre la surchauffe. En cas de température élevée, la sortie se désactive et redémarre automatiquement après s'être refroidie.
L'appareil est conçu pour fournir un courant de sortie de 30 A pendant jusqu'à 4 s à la tension de sortie nominale.
Les appareils peuvent être branchés en parallèle pour augmenter la puissance de sortie. La température ambiante ne doit pas dépasser +60 °C. La tension de sortie doit être réglée à la même valeur (±100 mV) avec les mêmes conditions de charge sur tous les appareils, ou bien les appareils peuvent être laissés aux réglages usine. Si plus de trois appareils sont branchés en parallèle, une diode, un fusible ou un disjoncteur avec une valeur nominale de 25A est nécessaire sur chaque sortie.
Des appareils identiques peuvent être branchés en série pour des tensions de sortie plus élevées. Il est permis de brancher en série autant d'appareils que nécessaire, à condition que la somme des tensions de sortie ne dépasse pas 150 Vdc.
En cas de défaut interne, un circuit redondant limite la tension de sortie maximale à 35 V. La sortie se désactive et tente automatiquement de redémarrer.
Caractéristiques techniques
Sauf autre indication, toutes les valeurs sont des chiffres typiques spécifiés pour une tension d'entrée de 3x 400 Vac 50 Hz, des tensions de phase symétriques, une charge de sortie de 24 V 20 A, une température ambiante de 25°C et après un temps de démarrage de 5 minutes.
| Tension de sortie | DC 24V | Nominale |
| Plage de réglage | 24 – 28 Vdc | Réglage usine 24,1 V |
| Courant de sortie | Continu : | |
| 20 – 17,5 A | Sous +60 °C ambiants | |
| 15 – 13,1 A | Pour +70 °C ambiants | |
| Court terme, jusqu'à 4 s : | ||
| 30 – 26,0 A | Sous +70 °C ambiants | |
| Déduire linéairement entre +60 °C et +70 °C | ||
| Tension d'entrée AC | 3AC 380 - 480 V | ± 15 % |
| Fréquence du secteur | 50 – 60 Hz | ± 6 % |
| Courant d'entrée AC | 0,79 / 0,65 A | Pour 3x400 / 480 Vac |
| Facteur de puissance | 0,94 / 0,95 | Pour 3x400 / 480 Vac |
| Courant de démarrage d'entrée | 3 / 3 A peak | Pour 3x400 / 480 Vac, indépendant de la temp. |
| Rendement | 95,0 / 94,8 % | Pour 3x400 / 480 Vac |
| Pertes | 25,3 / 26,4 W | Pour 3x400 / 480 Vac |
| Immunité aux coupures secteur | 22 / 22 ms | Pour 3x400 / 480 Vac |
| Plage de température | -25...+70 °C | |
| Taille max. de fil (fil litz) | 4 mm ^2 | |
| Taille de fil AWG | AWG 20-10 | |
| Diamètre max. de fil | 2,8 mm | |
| Longueur de fil à dénuder | 10 mm / 0.4inch | |
| Dimensions(lxhxp) | 65x124x132,5mm | Sans rail DIN |
| Poids | 920 g / 2.0lb | |

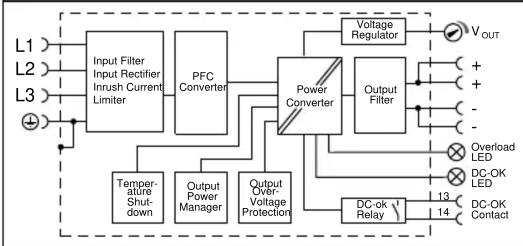

Diagramme de fonctionnement


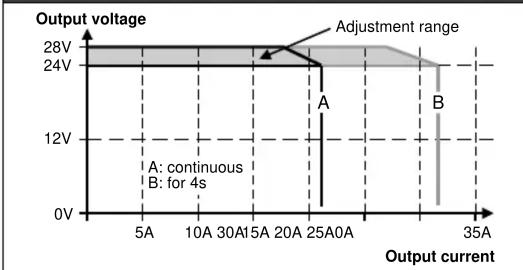

Caractéristique de sortie
line
| Output current | Output voltage | | -------------- | -------------- | | 25A | 24V | | 35A | 28V |Plage de température

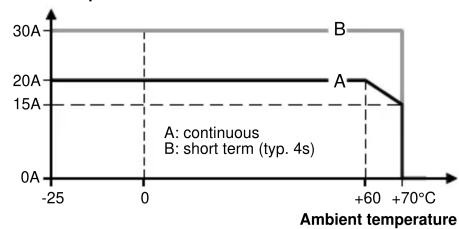

Allowed output current at 24V
