Marque	IFM
Modèle	OJ5053
Type de produit	Capteur laser industriel à réflexion directe avec suppression de l’arrière-plan
Classe laser	Classe 1 (CEI 60825-1:2007)
Alimentation électrique	DC 10-30 V (PNP ou NPN)
Sortie	Commutée (NO/NF programmable)
Portée maximale	Réglable (référence: papier blanc 200x200 mm)
Type de montage	Frontal ou latéral, avec clip de fixation fourni
Raccordement électrique	Câble à 4 fils (BN, WH, BU, BK)
Affichage LED	Verte (marche), jaune (sortie), rouge (programmation/défaut)
Fonctions principales	Détection sans contact, suppression arrière-plan, réglage de sensibilité, programmation de sortie, verrouillage électronique
Entretien et nettoyage	Nettoyer les lentilles avec un chiffon doux, sans solvants ni produits agressifs
Sécurité	Respecter les consignes de sécurité du laser classe 1 ; ne pas ouvrir le boîtier
Pièces détachées et accessoires	Clip de fixation fourni ; équerres de réglage fin E20975 (frontal) et E20976 (latéral) en option
Réparabilité	Aucune pièce réparable par l’utilisateur ; ne pas ouvrir le boîtier
Dimensions approximatives	60 mm x 30 mm x 30 mm (estimation)
Poids approximatif	100 g (estimation)

FOIRE AUX QUESTIONS - OJ5053 IFM

Comment installer le capteur OJ5053 ?

Orientez le capteur vers l'objet à détecter et fixez-le à l'aide du clip de fourni. Serrez les vis du clip, glissez l'appareil jusqu'au clic. Pour les applications difficiles, respectez les positions de montage recommandées dans la notice.

Comment raccorder électriquement le capteur ?

L'appareil doit être monté par un électricien qualifié. Raccordez les fils selon le schéma : BN (L+), BU (L-), BK (sortie), WH (teach). Respectez les normes nationales et internationales.

Comment régler la sensibilité pour un objet fixe ?

Mettez l'appareil en mode programmation en appuyant 2 s sur le bouton jusqu'à ce que la LED rouge clignote. Ensuite, appuyez 1x avec l'objet, puis 1x sans objet. Les LEDs indiquent la procédure. Vous pouvez aussi utiliser le fil teach (WH).

Quelle est la classe laser du capteur OJ5053 ?

Le capteur est de classe 1 selon la norme CEI 60825-1:2007. Il est sans danger dans des conditions d'utilisation normales, mais évitez toute exposition directe au faisceau.

Que signifient les différentes LED sur l'appareil ?

LED verte allumée : appareil opérationnel. LED jaune allumée : sortie commutée. Clignotement jaune+rouge à 2 Hz : court-circuit. Clignotement à 1 Hz : perturbation interne.

Comment programmer la fonction de sortie (NO/NF) ?

Appuyez sur le bouton pendant 10 s : après 2 s la LED rouge clignote, puis les LEDs jaune et verte clignotent en alternance. Après 10 s, toutes les LED s'éteignent et la fonction de sortie change. Vous pouvez aussi utiliser le fil teach (WH).

Comment verrouiller électroniquement le capteur ?

Pour verrouiller, activez le fil teach (WH) pendant 15 à 20 s. Pour déverrouiller, répétez l'opération. Reliez WH à L+ (PNP) ou L- (NPN) pendant la durée requise.

Comment nettoyer le capteur ?

Dégagez les lentilles de toute saleté avec un chiffon doux. N'utilisez pas de solvants ni de produits qui pourraient endommager le plastique.

Que faire si le réglage de sensibilité échoue ?

Si la LED rouge clignote après l'étape de réglage sans objet, le signal d'obscurcissement et d'éclaircissement ont une intensité trop proche. Le capteur repasse en mode fonctionnement sans modification. Vérifiez la distance et l'orientation.

Quelles sont les positions de montage recommandées ?

Pour un arrière-plan réfléchissant, montez le capteur verticalement par rapport à la surface. Pour un objet réfléchissant, inclinez-le de 5 à 10° par rapport à l'arrière-plan.

MODE D'EMPLOI OJ5053 IFM

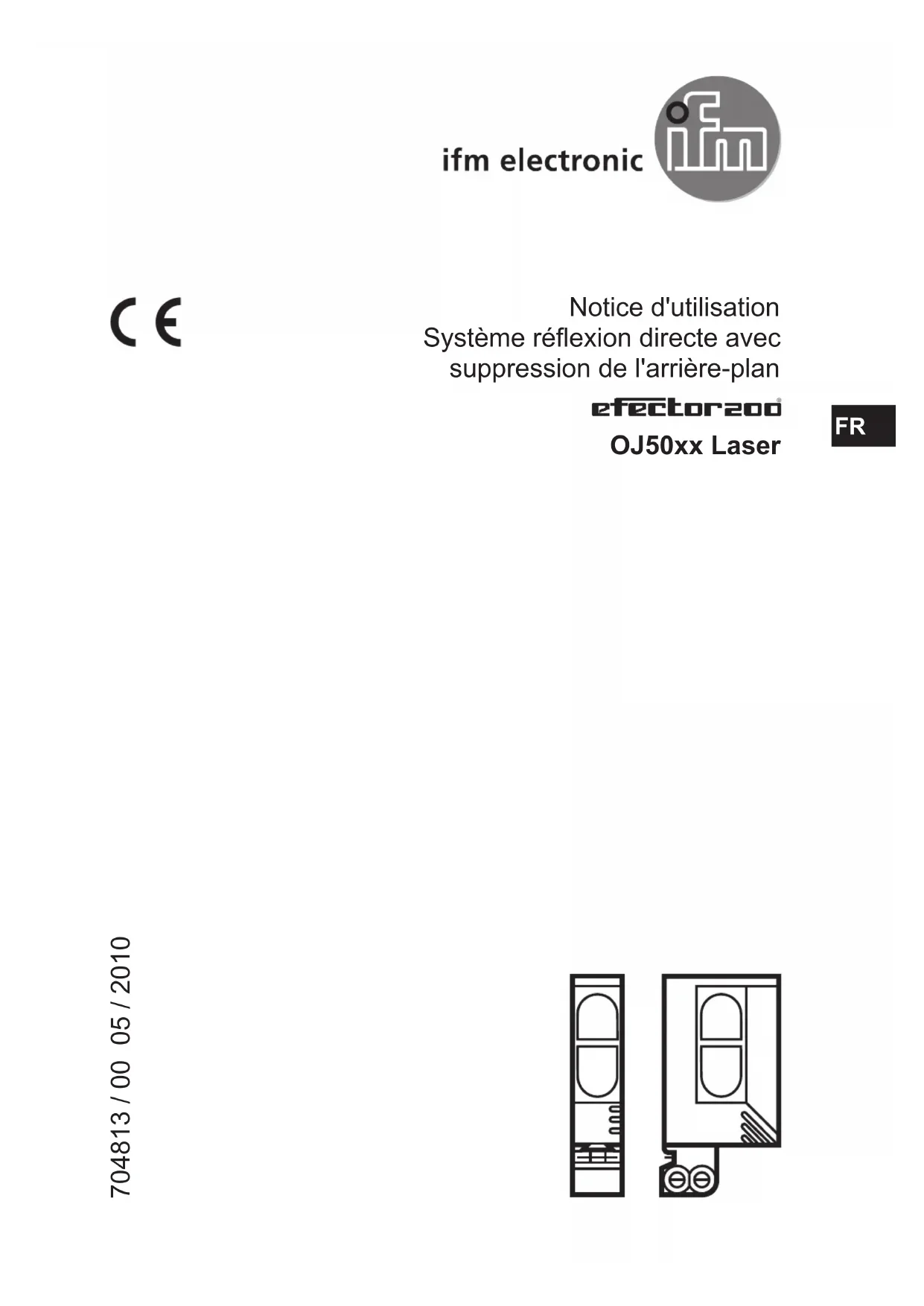

Notice d'utilisation

Système réflexion directe avec

suppression de l'arrière-plan

efector200

OJ50xx Laser

FR

Contenu

1 Remarque préliminaire 3

1.1 Symboles utilisés 3

2 Consignes de sécurité 3

3 Fonctionnement et caractéristiques 4

4 Montage 4

4.1 Positions de montage 5
4.2 Montage du clip de fixation fourni 6

5 Raccordement electrique 6
6 Reglages 7

6.1 Réglage de la sensibilité pour des objets stationnaires 7
6.2 Reglage de la portee maximale 8
6.3 Verrou electronique 8
6.4 Programmation de la fonction de sortie* 8

7 Fonctionnement 9
8 Maintenance, réparation et élimination. 9

1 Remarque préliminaire

1.1 Symboles utilisés

Action à faire

Retour d'information, résultat

Reforence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

Selon cULus

Attention - L'utilisation des commandes ou réglages ou l'exécution des procédures autres que celles spécifiées dans les Presents exigences peuvent être la cause d'une exposition à un rayonnement dangereux.

Lumière laser visible ; APPAREIL À LASER DE CLASSE 1.

CEI 60825-1:2007

Conformé à 21 CFR Part 1040.10 à l'exception des déviations suivant

Laser Notice No. 50, juin 2007.

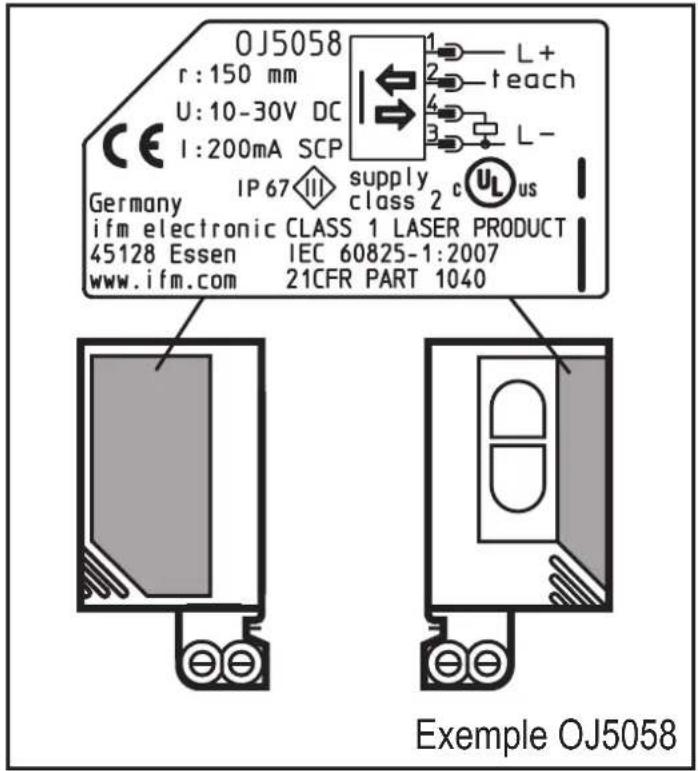

Position de l'étiquette du produit Panneau indicateur

3 Fonctionnement et caractéristiques

Le détecteur réflexion directe détecte des objets et matières sans contact et indique leur présence par un signal de commutation.

Portée (" range"): → étiquette (sur papier blanc 200 mm x 200 mm).

4 Montage

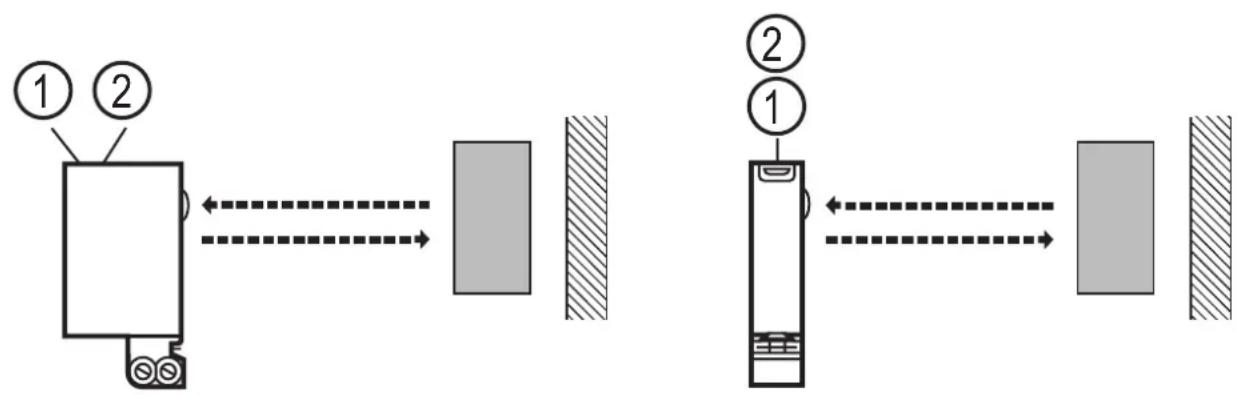

Version side* Version front*

LED1: bouton de réglage2:

• Dans les paragraphs suivants le montage et le réglage sont décrits à l'aide de la version front. Les fonctions des apparêls avec version side sont identiques.
  Orienter le détecteur réflexion directe vers l'objet à détecter et le fixer à l'aide d'un dispositif de fixation.

Portée maximale seulement en cas d'orientation exacte.

Fixer l'appareil de manière à ce que la position de montage ne puisse pas changer (éviter les fortes vibrations!).

Les apparèils laser avec un très petit diamètre du spot lumineux sont fortement focalisés ; de très faibles changements de la position peuvent ainsi mener à un déréglage.

La position optique du faisceau laser peut s'infléchir légèrement de l'axe mécanique. Pour cette raison, l'emploi des équres de fixation réglage fin E20975 (detection frontale) ou E20976 (detection latérale) est recommandé.

Le mouvement des objets à détecter doit être transversal par rapport à la lentille de l'appareil.

En cas d'autres directions de mouvement, un test de vérification préalable de bon fonctionnement doit être fait dans les conditions de l'application.

4.1 Positions de montage

En cas d'applications difficiles (faible distance entre l'objet et l'arrière-plan) les positions de montage suivantes sont recommandées :

Arrière-plan réfléchissant

Monter l'appareil verticalement par rapport à la surface de l'arrière-plan en cas de surfaces de l'arrière-plan à fortre réflexion et une surface de l'objet à réflexion moins forte.

FR

Objet réfléchissant

Monter l'appareil avec un angle de 5 - 10^ en cas de surfaces de l'arriere-plan à fortre réflexion et, une surface de l'objet à réflexion moins forte.

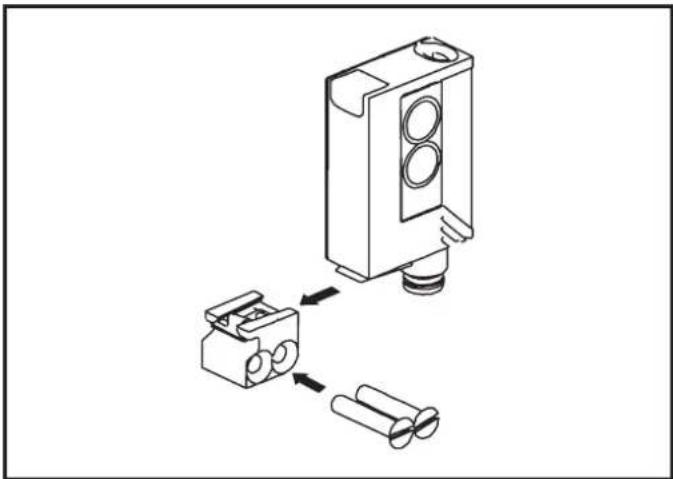

4.2 Montage du clip de fixation fourni

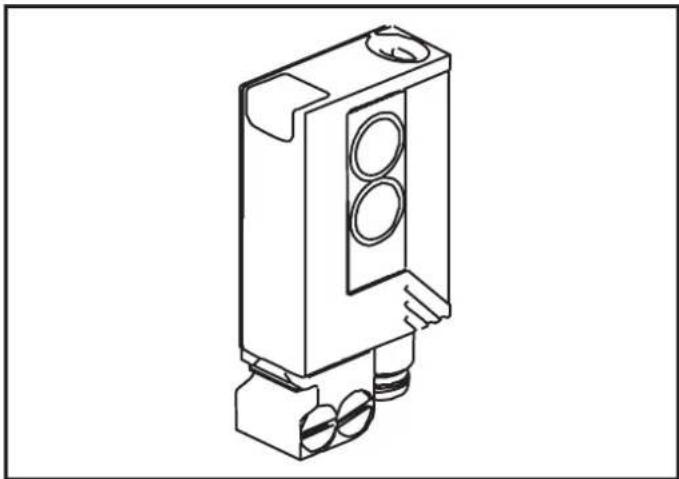

Serrer le clip de fixation avec les vis fournies et glisser l'appareil dans le guide du clip jusqu'au clic du dessort.

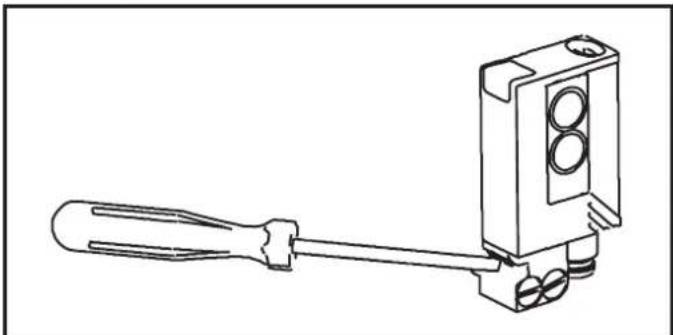

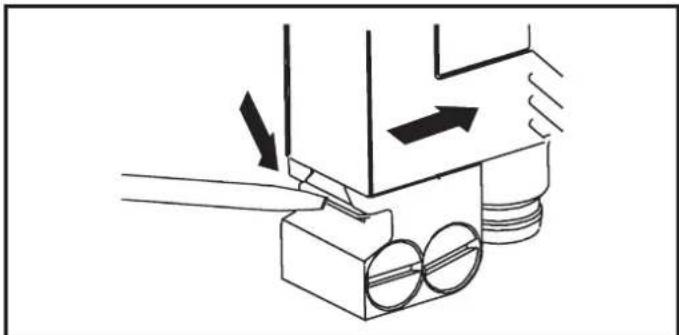

Pour desserrer l'appareil, appuyer le ressort vers le bas à l'aide d'un tournevis et enlever l'appareil du clip de fixation.

5 Raccordement électrique

L'appareil doit être monté par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de▶ matériel électrique doivent être respectés.

Assurer une alimentation en tension selon EN 50178.

Mettre l'installation hors tension.

Raccorder l'appareil comme suit : ▷

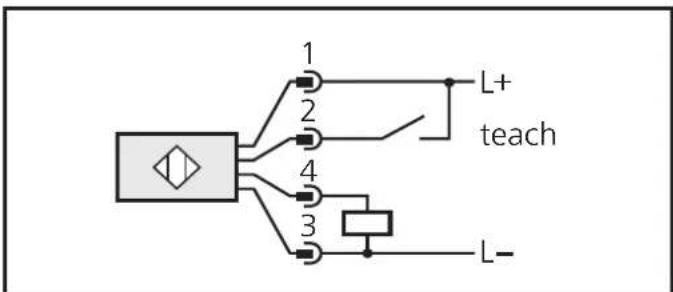

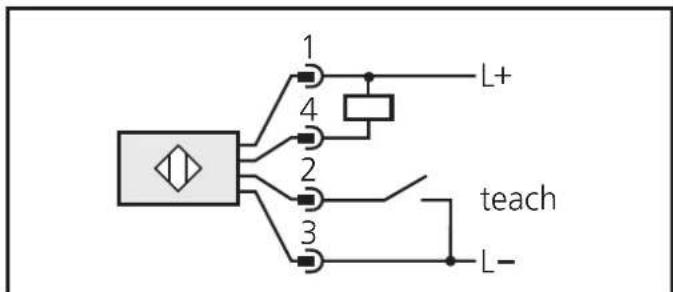

DC PNP DC NPN

Programmation de la fonction de sortie par bouton de réglage ou fil teach ( 6.4 Programmation de la fonction de sortie)

6 Réglages

6.1 Réglage de la sensibilité pour des objets stationnaires*

1	Passer l'appareil dans le mode programmation. Appuyer pendant env. 2 s jusqu'à ce que la LED rouge clignote.
	La LED rouge s'éteint ; les LED jaune et verte clignotent en alternance. > L'appareil est en mode de programmation. >

2	Régler la sensibilité avec l'objet. Appuyer 1 x. ←←→
	Les LED jaune et verte s'éteignent pendant env. 1 s, ensuite elles clignotent en > alternance.

3	Réglage de la sensibilité sans objet. Appuyer 1 x. ←→
	Les LED jaune et verte s'éteignent pendant env. 1 s. > Après environ 3 s, la LED verte est allumée. > L'appareil est en mode de fonctionnement. >

Les réglages 2 et 3 peuvent aussi être effectuels dans l'ordre inverse.

• La sensibilité peut également être régée de la même manière via le fil teach (broche 2 / WH). Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les-appareils PNP et à L- (broche 3 / BU) pour les-appareils NPN pendant la période correspondante. Information : Si le réglage via le fil teach n'était pas possible, la sortie est commutée pendant 2 s. Ensuite, l'appareil passe en mode de fonctionnement sans modification de la sensibilité.

Si le réglage de la sensibilité n'est pas possible (par ex. si le signal d'obscurcissement et le signal d'éclairrement ont presque la même intensité), la LED rouge clignote après étape 3 pendant env. 2 s. Ensuite, l'appareil passe en mode de fonctionnement sans modification de la sensibilité.

Si le bouton de réglage n'est pas touché pendant 15 min lors de la programmation, l'appareil repasse en mode de fonctionnement sans changer la sensibilité.

6.2 Réglage de la portée maximale*

Passer l'appareil dans le mode programmation. ( étape 1).

Orienter l'appareil de façon à ce qu'aucune lumière ne soit refléchie (distance min. > portée max).

Appuyer 2 x sur le bouton de réglage (→ étapes 2 et 3).

• La sensibilité maximale peut également être réglée de la même manière via le fil teach (broche 2 / WH). Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les apparèils PNP et à L- (broche 3 / BU) pour les apparèils NPN pendant la période correspondante.

6.3 Verrou électronique

Pour verrouiller, le fil teach est activé pendant env. 15 s à 20 s.*

Pour déverrouiller, le fil teach est activé de nouveau pendant env. 15 s à 20 s.*

• Pour activer la fonction, le fil teach (broche 2 / WH) est raccordé à L+ (broche 1 / BN) pour les apparèils PNP et à L- (broche 3 / BU) pour les apparèils NPN pendant la période correspondante.

6.4 Programmation de la fonction de sortie*

Appuyer pendant 10 s.

Après 2 s la LED rouge commence à > clignoter rapidement.
Ensuite, les LED jaune et verte clignotent > en alternance.
Après 10 s toutes les LED s'éteignent, la > fonction de sortie a changé d'éclairament à obscurissement (ou vice versa).

• La fonction de sortie peut également être programmée de la même manière via le fil teach (broche 2 / WH). Pour activer la fonction, le fil teach est raccordé à L+ (broche 1 / BN) pour les apparèils PNP et à L- (broche 3 / BU) pour les apparèils NPN pendant la période correspondante.

7 Fonctionnement

Vérifier le bon fonctionnement de l'appareil.

Affichage par LED. >

LED verte allumée L'appareil est opérationnel.
LED jaune allumée S'ortie commutée.
LED jaune + rouge	Clignotent en alternance, 2 Hz : sortie court-circuitée. Clignotent en alternance, 1 Hz : perturbation interne. -sortie non commutée).

8 Maintenance, réparation et élimination

Dégager les lentilles de l'appareil de tout encrassement.

Pour le nettoyage ne pas utiliser de solvants ou de produits qui pouraient abimer la matière plastique.

Ne pas essayer d'ouvrir le boîtier du module. Il ne s'y trouveaucun composant réparable par l'utilisateur.
