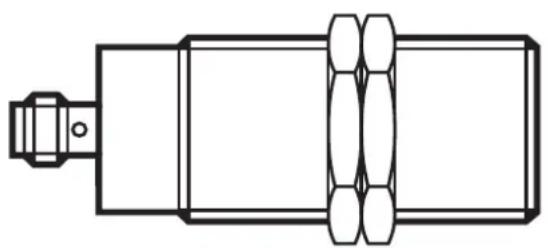

Type de produit	Détecteur de sécurité inductif
Marque	IFM
Modèle	GI712S
Matériau du boîtier	Laiton recouvert de bronze blanc, PBT
Indice de protection	IP 65 / IP 67
Température ambiante	-25…70 °C (≤87600 h) / 10…40 °C (≤175200 h)
Tension d'alimentation	24 V DC (19,2…30 V)
Consommation	< 30 mA
Sorties	2 x OSSD (A1 et A2), PNP
Zone de validation	1…10 mm (selon matériau du drapeau)
Distance de déclenchement sûre	> 15 mm
Temps de réponse (mise en sécurité)	≤ 10 ms
Temps de réponse (validation)	≤ 1 ms
Montage	Encastrable (type I1A30SP2 selon CEI 60947-5-2)
Raccordement	Connecteur M12, 4 broches
Poids	0,22 kg
Normes de sécurité	EN ISO 13849-1 PL d, CEI 61508 SIL 2, CEI 62061 SILcl 2
Homologation	TÜV Nord
Entretien	Aucun entretien nécessaire en fonctionnement correct. Réparation par fabricant uniquement.
Fourniture	Détecteur, 2 écrous de fixation M30, notice d'utilisation

FOIRE AUX QUESTIONS - GI712S IFM

Comment installer le détecteur de sécurité IFM GI712S ?

Le détecteur est conçu pour un montage encastrable selon CEI 60947-5-2. Serrez avec un couple ≤ 50 Nm. Respectez les distances minimales par rapport aux matériaux environnants indiquées dans la notice (schémas 1 à 3). Utilisez le connecteur femelle adapté avec un couple de serrage de 0,6…1,5 Nm (pour connecteurs IFM).

Quelle est la zone de validation du détecteur ?

La zone de validation dépend du matériau du drapeau métallique. Pour un drapeau de référence en acier doux (FE360) de 30x30x1 mm, la zone est de 1 à 10 mm. Pour d'autres matériaux (acier inox, aluminium, laiton, cuivre), les distances sont réduites. Consultez le tableau §5.1 de la notice.

Que faire si les LED ne s'allument pas ?

Vérifiez d'abord l'alimentation électrique : tension 24 V DC (19,2…30 V). Si la LED Power (verte) clignote, il y a sous-tension ou surtension. Corrigez la tension. Si aucune LED ne s'allume, l'alimentation est absente. Vérifiez le câblage et la mise sous tension.

Qu'est-ce que la distance de déclenchement sûre s_ar ?

La distance de déclenchement sûre est la distance à laquelle le détecteur passe en état de sécurité (sorties désactivées). Pour le GI712S, cette distance est > 15 mm. Elle garantit que le détecteur réagit même en cas de dérive ou de défaut.

Comment raccorder électriquement le détecteur ?

Utilisez un connecteur M12 à 4 broches. Broche 1 : L+ (+24 V), broche 3 : L- (GND), broche 2 : sortie A1 (OSSD), broche 4 : sortie A2 (OSSD). Mettez l'installation hors tension avant le raccordement. Respectez les schémas de câblage dans la notice.

Quels défauts le détecteur détecte-t-il ?

Le détecteur détecte les courts-circuits entre les fils des sorties A1 et A2, et entre A2 et la tension d'alimentation. Il détecte aussi les défauts internes. En cas de défaut, les sorties passent à l'état désactivé (logique 0) et la LED Power clignote ou la LED Signal est fixe. Consultez le tableau de correction des défauts §10.

Quelle est la durée de vie utile du détecteur ?

La durée d'utilisation (Mission Time TM) est de 175200 heures (20 ans) pour une température de 10…40 °C, ou 87600 heures (10 ans) pour -25…70 °C. Le taux de défaillance dangereuse PFHd est de 1,0E-07 par heure.

Peut-on réparer l'appareil soi-même ?

Non. Toute réparation doit être effectuée uniquement par le fabricant (IFM). L'ouverture ou la modification de l'appareil annule la garantie et peut compromettre la fonction de sécurité. En cas de dysfonctionnement, contactez le service après-vente IFM.

Quelles sont les conditions d'utilisation recommandées ?

Température ambiante : -25…70 °C (≤87600 h) ou 10…40 °C (≤175200 h). Humidité relative : 5…95% (sans condensation). Pression d'air : 80…106 kPa. Altitude ≤ 2000 m. Évitez les fluides chimiques et biologiques, les rayonnements ionisants et le brouillard salin.

Comment fonctionne la fonction de sécurité ?

La fonction de sécurité repose sur deux sorties OSSD (A1 et A2). En présence d'un drapeau métallique dans la zone de validation, les deux sorties sont activées (logique 1). Si le drapeau s'éloigne ou si un défaut est détecté, au moins une sortie passe à l'état désactivé (logique 0), ce qui déclenche l'arrêt sûr du système. Le temps de réponse est ≤ 10 ms.

MODE D'EMPLOI GI712S IFM

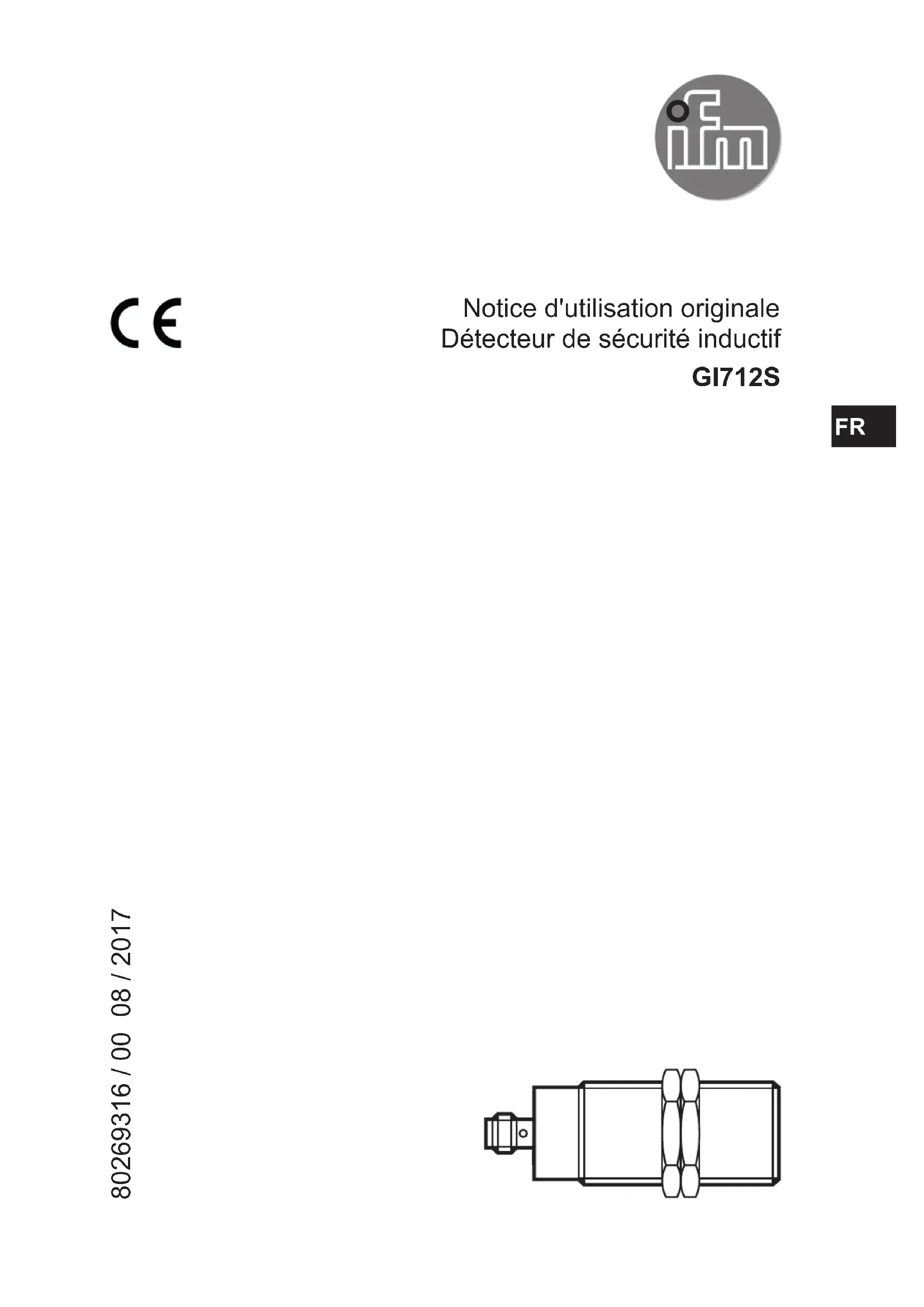

Notice d'utilisation originale Détecteur de sécurité inductif

GI712S

FR

80269316 / 00 08 / 2017

1 Remarques préliminaires....3

1.1 Symboles utilisés....3
1.2 Avertissements utilisés ....3

2 Consignes de sécurité ....4

2.1 Exigences relatives à la sécurité de l'application....4

3 Fourniture 5
4 Fonctionnement et caractéristiques....5
5 Fonction....6

5.1 Zone de validation 6

6 Montage....7
6.1 Protection contre la fraude facile 7
7 Raccordement électrique....8
8 Fonctionnement....8

8.1 Etat de commutation des sorties ....8

8.1.1 Etat de sécurité....8
8.1.2 Etat commuté 8
8.1.3 Données de sortie 9
8.1.4 Court-circuit / court-circuit transversal 9

8.2 Temps de réponse 10
8.3 Affichage LED 11

9 Données techniques....12

10 Correction de défauts 14
11 Maintenance, réparation et élimination....15
12 Termes et abréviations....15

1 Remarques préliminaires

La notice fait partie de l'appareil. Elle s'adresse à des personnes compétentes selon les directives CEM et Basse Tension et Machines et les règlements de sécurité.

Elle fournit des informations sur l'utilisation correcte du produit.

Lire la notice avant l'utilisation afin de vous familiariser avec les conditions environnantes, l'installation et le fonctionnement.

Respecter les consignes de sécurité.

1.1 Symboles utilisés

▶ Action à faire
→ Référence croisée

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

- LED allumée

○ LED éteinte

LED clignote (2 Hz)

LED clignote rapidement (5 Hz)

1.2 Avertissements utilisés

AVERTISSEMENT

Avertissement de dommages corporels graves.

Danger de mort ou de graves blessures irréversibles.

2 Consignes de sécurité

• Respecter les consignes de la notice d'utilisation.
• Une utilisation incorrecte peut mener à un mauvais fonctionnement de l'appareil. Par conséquent, des dommages matériels et/ou corporels pendant le fonctionnement de l'installation sont possibles. Respecter donc toutes les remarques de cette notice concernant l'installation et l'utilisation de l'appareil. Respecter également les consignes de sécurité pour le fonctionnement de l'installation complète.
• Toute responsabilité est déclinée en cas de non-respect des consignes ou des normes, en particulier en cas de mauvaises manipulations et/ou modifications de l'appareil.
• Si le détecteur est endommagé, la fonction de sécurité n'est pas assurée.
• Le détecteur ne détecte pas les défauts liés à un endommagement.
• L'appareil ne doit être monté, raccordé et mis en service que par un technicien dûment formé aux consignes de sécurité.
• Respecter les normes techniques pertinentes pour l'application.
• Respecter les exigences de la norme EN 60204 lors de l'installation.
• Prendre contact avec le fabricant en cas de dysfonctionnement de l'appareil. Des interventions sur l'appareil ne sont pas permises.
• Mettre l'appareil hors tension en externe avant de commencer à travailler. Le cas échéant, mettre également hors tension les circuits de charge relais alimentés séparément.
• Effectuer un test complet de bon fonctionnement après installation, entretien ou réparation du système.
• Utiliser uniquement l'appareil dans les conditions d'environnement spécifiées (→ 9 Données techniques). Contacter le fabricant en cas de conditions d'environnement particulières.
• Utiliser uniquement conformément aux prescriptions (→ 4).

2.1 Exigences relatives à la sécurité de l'application

Les exigences de sécurité de chaque application doivent correspondre aux exigences spécifiées dans cette notice.

AVERTISSEMENT

Défaillance de la fonction de sécurité

En cas d'utilisation en dehors des conditions environnantes définies, la fonction relative à la sécurité du détecteur n'est pas garantie.

▶ Utiliser uniquement conformément aux conditions environnantes définies ( → 9 Données techniques).

L'utilisation du détecteur près de fluides chimiques et biologiques (solides, liquides, gazeux) ainsi que de rayonnements ionisants n'est pas admise.

Respecter les obligations suivantes :

▶ Prendre des mesures afin d'éviter que des objets métalliques soient posés sur la face active non intentionnellement.
▶ Respecter l'EN 14119 pour les dispositifs de verrouillage associés à des protecteurs.
Choisir la fonction normalement fermée pour tous les circuits de sécurité externes raccordés au système.
En cas de défauts du détecteur de sécurité menant à l'activation de l'état de sécurité : prendre des mesures pour garantir l'état de sécurité si l'ensemble du système de commande continue son fonctionnement.

▶ Remplacer les appareils endommagés.

3 Fourniture

1 détecteur de sécurité GI712S avec 2 écrous de fixation M30,
1 notice d'utilisation originale GI712S, référence 80269316.

Si l'un des composants mentionnés manque ou est endommagé, contacter l'une des filiales ifm.

4 Fonctionnement et caractéristiques

Le détecteur de sécurité inductif GI712S détecte les métaux sans contact.

Fonction de sécurité SF : l'état de sécurité (étage de sortie désactivé ; état logique "0") est atteint en cas de désamortissement supérieur ou égal à la distance de déclenchement sûre s_ar (→ 9 Données techniques).

Observer les remarques sur le montage du détecteur ( → 6 Montage).

Le détecteur de sécurité inductif est un détecteur de proximité à comportement prédéfini en cas de défaut (PDDB) selon IEC 60947-5-3.

Le détecteur de sécurité correspond au Performance Level d selon EN ISO 13849-1 ou aux exigences SIL 2 selon CEI 61508 et satisfait SILcl 2 selon CEI 62061.

L'appareil correspond à la classification I1A30SP2 selon CEI 60947-5-2 pour un montage non encastré (→ 6 Montage).

Le détecteur de sécurité inductif a été homologué par TÜVNord.

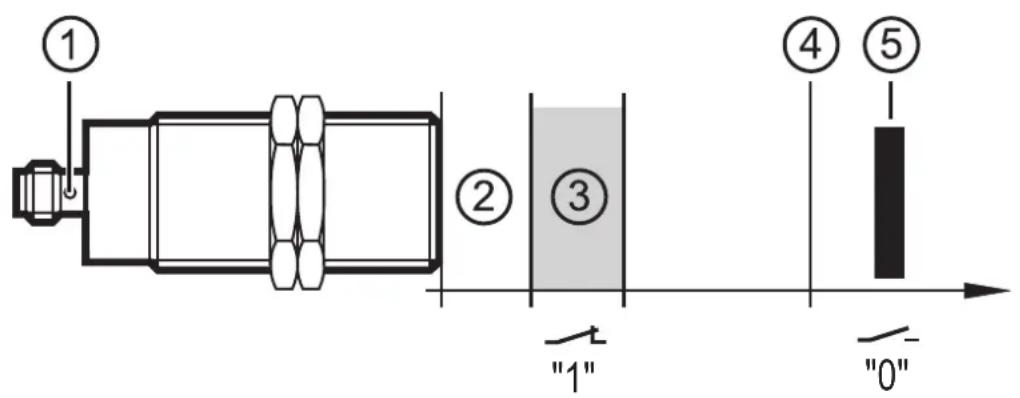

5 Fonction

1: LED double : Signal (jaune) ; Power (verte)
2: Zone rapprochée
3: Zone de validation
4: Distance de déclenchement sûre s_ar
5: Drapeau

5.1 Zone de validation

Les sorties (OSSD) ne sont validées qu'en cas de présence d'un drapeau métallique dans la zone de validation. En dehors de cette zone de validation, les sorties restent désactivées.

La distance de déclenchement sûre s_ar est > 15 mm.

La zone de validation est différente en cas d'utilisation de drapeaux différents de la cible normalisée en ce qui concerne le matériau, la forme et la taille.

Zone de validation pour des matériaux sélectionnés* :

* Valeurs typiques pour amortissement avec cible référence de 30 x 30 x 1 mm et montage encastré selon CEI 60947-5-2 à une température ambiante de 20 °C.

Matière Zone de validation

FE360 (=ST37K) 1...10 mm

Acier inox 304 0...7,4 mm

AlMg3G22 0...4,3 mm

CuZn37 0...4,6 mm

Cuivre 0...3,3 mm

En fonction de la nature du drapeau, il se peut qu'il n'y ait pas de zone rapprochée.

6 Montage

L'appareil est encastrable selon CEI 60947-5-2, type I1A30SP2.

▶ Protéger l'appareil contre le desserrage (couple de serrage ≤ 50 Nm).

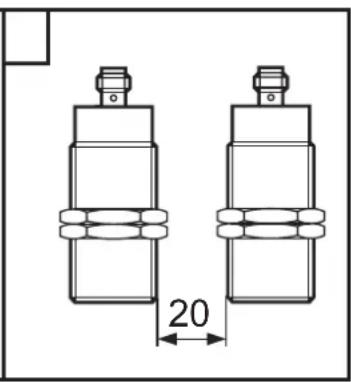

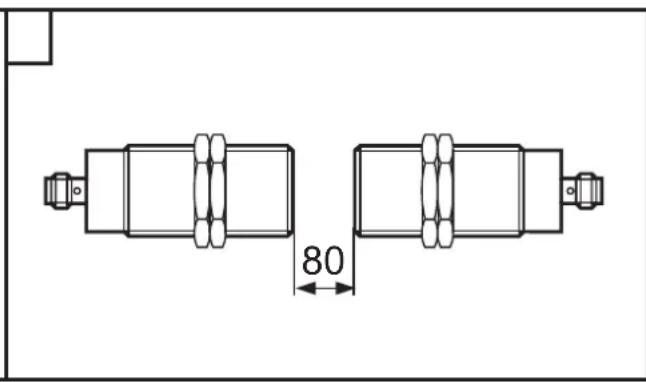

▶ Respecter les conditions de montage selon les illustrations 1 à 3 :

▶ Serrer le connecteur femelle selon les indications du fabricant. Prendre en compte le couple de serrage pour le connecteur femelle ifm (p.ex. EVxxxx : 0,6...1,5 Nm).

6.1 Protection contre la fraude facile

Le détecteur de sécurité réagit aux objets métalliques, par ex. le cadre d'une porte de sécurité. D'autres objets métalliques, qui ne doivent pas mener à un enclenchement du détecteur, ne doivent pas pouvoir causer un enclenchement non intentionnel du détecteur de sécurité.

▶ Prendre des mesures afin d'éviter que des objets métalliques - sauf le drapeau désigné - soient posés non intentionnellement sur la face active ou dans la zone de validation.

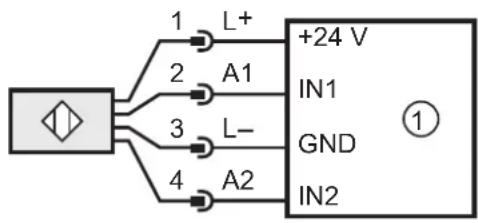

7 Raccordement électrique

▶ Mettre l'installation hors tension. Le cas échéant, mettre également hors tension les circuits de charge relais alimentés séparément.
▶ Tension d'alimentation : raccorder L+ à la broche 1 et L- à la broche 3 du connecteur.

La tension nominale est 24 V DC. Cette tension peut se situer entre 19,2 V et 30 V avec 5% d'ondulation résiduelle incluse selon EN 61131-2.

En cas d'un unique défaut, la tension d'alimentation ne doit pas dépasser la valeur maximale de 40 V DC. (Cela exige, entre autres, l'isolement sûr de l'alimentation et du transformateur.)

1: Bloc logique relatif à la sécurité *

* Un étage de sortie non alimentée en courant et une réalimentation > 3,5 V mènent à un mauvais fonctionnement.

8 Fonctionnement

8.1 Etat de commutation des sorties

8.1.1 Etat de sécurité

L'état de sécurité est l'état désactivé (état sans courant : état logique "0") d'au moins une des sorties A1 ou A2 (OSSD).

Si une des sorties A1 ou A2 est désactivée, le bloc logique relatif à la sécurité en aval doit mener le système complet à l'état défini de sécurité.

8.1.2 Etat commuté

Si le drapeau est dans la zone de validation et s'il n'y a pas de défaut du détecteur, toutes les deux sorties A1 et A2 (OSSD) sont validées (état logique "1").

8.1.3 Données de sortie

Les données de sortie sont compatibles avec les données d'entrée selon EN 61131-2 type 1 ou 2 :

Etat logique "1" ≥ 15 V 2...15 mA ≥ 11 V 15...30 mA

Etat logique "0" ≤ 5 V courant résiduel 0,2 mA

L'interface correspond à Interface type C classe 1 selon la prise de position ZVEI "Klassifizierung binärer 24-V-Schnittstellen mit Testung im Bereich der Funktionalen Sicherheit" ("Classification d'interfaces binaires 24 V avec contrôle de la sécurité fonctionnelle").

8.1.4 Court-circuit / court-circuit transversal

• Un court-circuit entre les fils conducteurs des deux sorties (A1 et A2) est détecté par le détecteur de sécurité et mène à la désactivation des sorties (OSSD) à la prochaine demande de la fonction de sécurité. Les sorties A1 et A2 restent désactivées jusqu'à ce que le défaut soit corrigé et la tension soit remise.
• Un court-circuit entre fils conducteurs de la sortie A2 et la tension d'alimentation mène à la désactivation de l'autre sortie A1 en cas de demande de la fonction de sécurité.
• Un étage de sortie non alimentée en courant et une réalimentation > 3,5 V mène à un mauvais fonctionnement.
• L'appareil génère des autotests pour vérifier la capacité de désactivation de A2.

8.2 Temps de réponse

Temps de réponse pour la mise en sécurité (éloignement de la zone de validation)	≤ 10 ms
Temps de réponse à l'approche de la zone de validation (temps de validation)	≤ 1 ms
Temps de risque / temps de réponse en cas de défauts relatifs à la sécurité	≤ 30 ms
Simultanéité de l'activation et de la désactivation des sorties sur demande de fonction de sécurité	≤ 1 ms
Durée de l'impulsion de test timax à A2 (1) ≤ 1 ms
Intervalle de l'impulsion de test T à A2 (2) 1: Durée de l'impulsion de test2: Intervalle de l'impulsion de test T	Ttyp Tmax Tmin .180 ms300 ms100 ms

8.3 Affichage LED

LED Etat de fonctionnement Sorties A1				A2(OSSD) (OSSD)
○○	Signal Power	Aucune alimentation en tension Les deux sorties sont désactivées	0	0
○●×	Signal*1Signal*2Power	Sous-tension 0		0
			1	0
○★	Signal Power	Surtension Les deux sorties sont désactivées	0	0
		Défaut du détecteur(→ 10 Correction de défauts)	0	0
○●	Signal Power	Drapeau à distance de déclenchement sûre du détecteur	0	0
●●	Signal Power	Drapeau dans la zone de validation	1	1
		Drapeau dans la zone rapprochée ou défaut du détecteur(→ 10 Correction de défauts)	1	0

*1 détecteur non amorti, *2 détecteur amorti

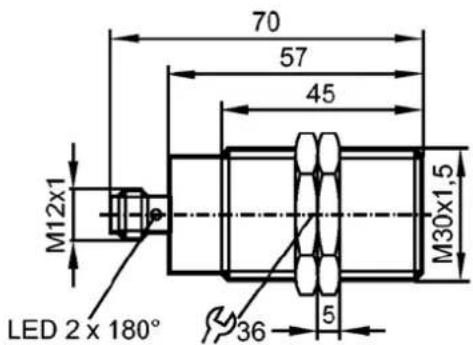

9 Données techniques

CE

TUVNORD

Caractéristiques du produit

Détecteur de sécurité inductif

Filetage métallique M30 x 1,5

Connecteur M12

Zone de validation 1...10 mm; [b] encastrable

Conforme aux exigences:EN ISO 13849-1: 2015 Catégorie 2 PL d (utilisable dans des applications jusqu'à catégorie 3)CEI 61508: SIL 2CEI 62061: SILcl 2

Application

Mode fonctionnement fonctionnement permanent (aucun entretien)
Données électriques

Technologie DC PNP

Tension d'alimentation 24 DC (19,2...[30] DC)

Tension d'isolement assignée 30 [V]

Consommation < 30 [mA]

Classe de protection III

Protection contre l'inversion de polarité oui

Sorties

Sortie 2 x OSSD (A1 et A2)
Données de sortie Interface type C classe 1
Tension de sortie à 24 V compatibilité avec EN 61131-2 entrées type 1, 2
Chute de tension < 2,5; (30 mA) [V]
Courant de sortie 100 [mA]
Protection courts-circuits oui
Charge capacitive maximale [nF]CL_max

Portée

Zone de validation	[mm]	1...10
Distance de déclenchement sûre s(ar)	[mm]	15

Temps de réponse

Retard à la disponibilité [s]	1
Temps de réponse pour la mise en [ms] sécurité	≤ 10

Temps de réponse d'entrée dans [ms]la zone de validation (temps de validation) ≤ 1
Temps de risque (temps de [ms]réponse en cas de défaillance) ≤ 30

Conditions d'utilisation

Applications Classe C selon EN 60654-1	lieu protégé contre les intempéries
Température ambiante -25...70, pou[°C]	durée d'utilisation ≤ 87600 h
	10...40, pour la durée d'utilisation ≤ 175200 h
Taux de changement de [K/min] température 0,5
Humidité relative de l'air max. 5...95,[%]èvement	5...70, continuellement
Pression d'air 80...106 [kPa]
Altitude d'utilisation ≤ 2000 [m]
Rayonnements ionisants pas admissible
Brouillard salin non
Protection IP 65 / IP 67

CEM	CEI 60947-5-2
	IEC 60947-5-3
	EN 60947-5-2
	EN 61000-4-2 ESD (décharges électro.): 6 kV CD / 8 kV AD
	EN 61000-4-3 rayonnement HF : 20 V/m
	EN 61000-4-4 transitoires électriques rapides :	2 kV
	EN 61000-4-6 parasites HF conduits par le câble :	10 V
	EN 61000-4-8: 30 A/m
	EN 55011:	classe B
Tenue aux chocs	CEI 60947-5-2
Tenue aux vibrations	CEI 60947-5-2

Classification de sécurité

Durée d'utilisation TM (Mission Time) [h]	≤ 175200, (20 ans)
Fiabilité relative à la technologie [1/h] de la sécurité PFHd	1,0E-07

Données mécaniques

Montage		encastrable
Matières boîtier		laiton recouvert de bronze blanc; PBT
Poids	[kg]	0,22

Afficheurs / éléments de service

Indication

LED jaune (signal), LED verte (power)

Raccordement électrique

Raccordement

Connecteur M12; Contacts dorés

Branchement

1: Bloc logique relatif à la sécurité

Accessoires
Accessoires (fournis) 2 écrous de fixation
Remarques
Remarques	Sauf indication contraire, toutes les données se réfèrent à la cible référence de 30x30x1 mm selon CEI 60947-5-2 (FE360 = acier doux) dans toute la plage de température.
Quantité 1 [pièce]

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — FR — GI712S-03 — 19.05.2016

10 Correction de défauts

Affichage LED → 8.3

Problème Cause possible Correction de défauts
Aucun affichage LED Aucune	alimentation en tension	Mise sous tension
La LED Power clignote et le détecteur ne commute pas	Sous-tensionSurtension	Corriger la tension(→ 9 Données techniques)
Le détecteur ne commute pas, même après désamortissement et nouvel amortissement	Le détecteur a été mis en sécurité (état logique " 0"). Raison :Court-circuit entre les fils conducteurs des sorties A1 et A2Court-circuit entre les fils conducteurs de la sortie A2 et la tension d'alimentationDéfaut détecté dans le détecteur	Eliminer le court-circuit entre fils conducteursRemplacer l'appareil
Aucune zone rapprochée A cause de sa nature(matériau, forme, taille) le drapeau décale la zone de validation jusqu'à être directement devant la face active.		Si possible, changer le matériau, la forme ou la taille du drapeau (→ 5.1 Zone de validation)

11 Maintenance, réparation et élimination

En cas de fonctionnement correct, il n'est pas nécessaire de prendre des mesures relatives à la maintenance et la réparation.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

12 Termes et abréviations

OSSD Output Signal Switch Device Dispositif de signal de sortie de commutation
PDDB Proximity devices with definedbehaviour under fault conditions		Détecteur de proximité à comportementprédéfini en cas de défaut
PFH(PFH D )	Probability of (dangerous) Failureper Hour	Probabilité d'une défaillance (dangereuse)par heure
PL Performance Level Niveau de performance selonEN ISO 13849-1
SIL Safety Integrity Level Niveau d'intégrité de sécuritéSIL 1-4 selon CEI 61508. Plus le niveau SILest haut, plus faible est la probabilité d'unedéfaillance de la fonction de sécurité.
SIL cl	Safety Integrity Level claim\ limit	Niveau d'intégrité de sécurité limite\ de\ revendication (selon CEI 62061)
T M	Mission time Temps d'utilisation selon EN 60947-5-3(= durée d'utilisation maximale)

FR
