Type de produit	Raccord hydraulique à bague progressive
Marque	IFM
Modèle	E40260
Composants principaux	Presse-étoupe, bague de serrage avant, bague de serrage arrière, écrou moleté
Fonction principale	Fixation et étanchéité d'un capteur dans un raccord process
Profondeur d'installation recommandée	Centre du tuyau
Type de montage	Vissage manuel puis serrage à l'outil (1 ¼ tours après marquage)
Soudage autorisé	Oui, uniquement par personnel compétent, sans capteur monté
Possibilité de montage répété	Oui, démontage et remontage sans forcer
Entretien	Nettoyage du bout de sonde après démontage
Sécurité d'utilisation	Ne pas monter le capteur pendant le soudage et le refroidissement
Réparabilité	Raccord réutilisable, pièces détachées non spécifiées
Marquage de serrage	Position de traits pour repère
Nombre de pages de la notice	3 pages
Langue de la notice	Français (traduction possible sur demande)

FOIRE AUX QUESTIONS - E40260 IFM

Comment installer le raccord E40260 ?

Commencez par poser la presse-étoupe dans le raccord process et serrez-la. Utilisez un joint d'étanchéité si nécessaire. Montez ensuite la bague de serrage avant (bout effilé vers le cône), puis la bague de serrage arrière. Vissez l'écrou moleté, insérez le capteur, serrez à la main, marquez la position, puis serrez de 1 ¼ tours à l'aide d'un outil.

Quelle est la profondeur d'installation recommandée pour le capteur ?

La profondeur d'installation recommandée est le centre du tuyau. Après serrage, la profondeur ne peut plus être modifiée.

Peut-on souder le raccord ?

Oui, mais uniquement par du personnel compétent. Pendant le soudage et le refroidissement, le capteur et la bague progressive ne doivent pas être montés. Les surfaces doivent être propres et les outils de soudage adaptés.

Comment démonter le capteur pour le nettoyer ?

Vous pouvez démonter le capteur en desserrant l'écrou moleté. Après nettoyage, réinsérez le capteur et serrez l'écrou moleté sans forcer.

Le raccord est-il réutilisable ?

Oui, le raccord est conçu pour un montage répété. Vous pouvez démonter et remonter le capteur plusieurs fois, en veillant à ne pas forcer le serrage.

Quel outil est nécessaire pour le serrage final ?

Un outil adapté (clé ou pince) pour serrer l'écrou moleté de 1 ¼ tours après le serrage manuel. Un marquage de position facilite le repérage.

Le raccord E40260 nécessite-t-il un joint d'étanchéité ?

L'utilisation d'un joint d'étanchéité est recommandée lorsque l'application l'exige pour garantir une étanchéité parfaite.

Quelles sont les précautions de sécurité lors du soudage ?

Assurez-vous que le capteur et la bague progressive ne sont pas montés. Le soudage doit être réalisé par un personnel compétent avec des outils adaptés. Les surfaces doivent être propres et exemptes de souillures.

Comment savoir si le serrage est correct ?

Après avoir serré à la main et marqué la position, serrez de 1 ¼ tours avec un outil. La bague progressive est alors fermement raccordée à la sonde.

Où trouver la notice d'utilisation complète ?

La notice d'utilisation est disponible en téléchargement gratuit au format PDF sur notice-facile.com. Elle comporte 3 pages en français et peut être traduite sur demande.

MODE D'EMPLOI E40260 IFM

Le raccord bague progressive se compose de trois parties : presse-étoupe (1), bague de serrage avant (2), bague de serrage arrière (3) et écrou moleté (4).

1. Poser la presse-étoupe (1) dans le raccord process et serrer. Utiliser un joint d'étanchéité lorsque l'application l'exige.

En cas d'emploi de raccords à souder :

• Opération de soudage seulement par du personnel compétent.
  Réalisation soignée et selon l'état de la technique.
• Pendant le soudage et la phase de refroidissement suivante, ni le capteur ni la bague progressive ne doivent être montés.
• Les surfaces doivent être sans souillure de tout type.
• Les outils de soudage doivent être appropriés pour la matière du raccord et de la paroi.

▶ Monter la bague de serrage avant (2). Le bout effilé doit montrer vers la cône.

▶ Monter la bague de serrage arrière (3).

▶ Visser l'écrou moleté (4).

▶ Insérer le capteur.

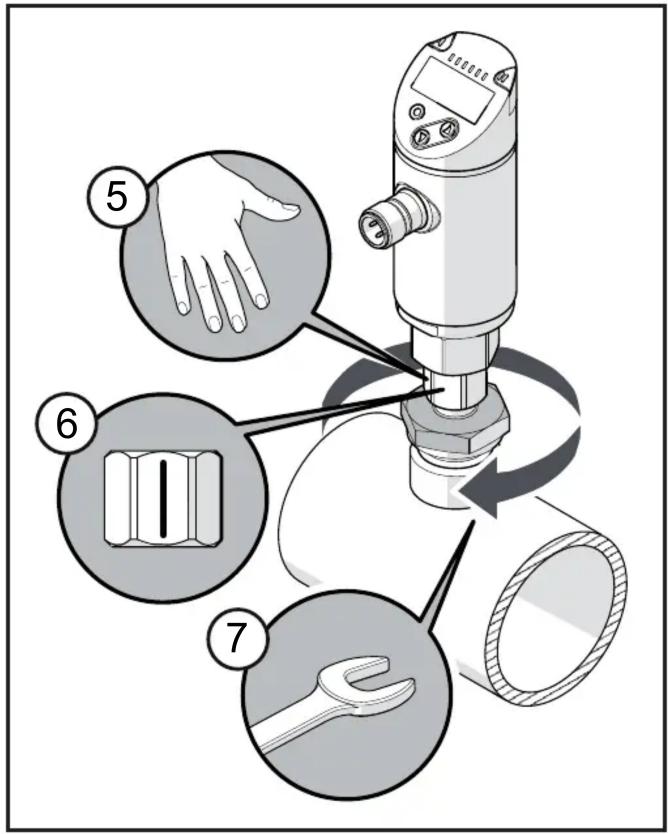

▶ Serrer l'écrou moleté à la main (5) et marquer la position de traits (6).
▶ Faire glisser le capteur à la profondeur d'installation souhaitée. Le tenir en position et serrer l'écrou moleté par 1 ¼ tours à l'aide d'un outil (7).

La bague progressive est maintenant fermement raccordée à la sonde. La profondeur d'installation ne peut plus être modifiée.

Profondeur d'installation recommandée pour la sonde de mesure : centre du tuyau.

Montage répété

Vous pouvez démonter le capteur, par ex. afin de nettoyer le bout de la sonde.

▶ Après, réinsérer le capteur et serrer l'écrou moleté sans forcer.
