Marque	IFM
Modèle	M9H211
Catégorie	Capteur de proximité inductif
Type de produit	Détecteur pour vérins hydrauliques
Principe de fonctionnement	Détection inductive sans contact de métaux ferromagnétiques
Matériau détectable	Métaux ferromagnétiques (Fe)
Signal de sortie	Signal de commutation
Utilisation prévue	Détection de position de tige de vérin
Montage	Vissage dans un filetage M (avec ou sans butée)
Couple de serrage	Voir fiche technique
Raccordement électrique	Par électricien qualifié, selon schéma de la fiche technique ou étiquette
Maintenance	Aucune maintenance nécessaire
Réparabilité	Réparation uniquement par le fabricant
Élimination	Élimination écologique selon les réglementations nationales
Documents inclus	Notice d'utilisation, données techniques via QR code ou www.ifm.com
Homologations	Voir fiche technique
Protection mécanique	Dévisser d'un demi-tour après montage en butée pour éviter dommages

FOIRE AUX QUESTIONS - M9H211 IFM

Quel est l'usage prévu du capteur IFM M9H211 ?

Le capteur IFM M9H211 est un détecteur pour vérins hydrauliques conçu pour détecter sans contact des métaux ferromagnétiques (Fe) et fournir un signal de commutation.

Comment installer le capteur M9H211 ?

Visser l'appareil dans le filetage M en respectant le couple de serrage indiqué dans la fiche technique. Pour les modèles sans butée (MFH), ajuster la profondeur de vissage. Ne pas visser trop profondément pour éviter des dommages.

Quel est le principe de détection du M9H211 ?

Le capteur utilise un principe inductif : il détecte la présence de métaux ferromagnétiques sans contact physique.

Comment raccorder électriquement le capteur ?

Le raccordement doit être effectué par un électricien qualifié après mise hors tension. Suivre les indications de la fiche technique ou de l'étiquette de l'appareil.

Le capteur nécessite-t-il un entretien ?

Non, l'appareil ne nécessite aucun entretien. Il est conçu pour fonctionner sans maintenance.

Que faire en cas de panne du capteur ?

L'appareil ne doit être réparé que par le fabricant. Ne pas tenter de réparation soi-même.

Comment éliminer le capteur en fin de vie ?

Assurer une élimination écologique conformément aux règlements nationaux en vigueur.

Quels matériaux le capteur peut-il détecter ?

Le capteur détecte les métaux ferromagnétiques (Fe), comme l'acier ou le fer.

Où trouver les données techniques détaillées ?

Les données techniques, homologations et informations supplémentaires sont disponibles via le code QR sur l'appareil/l'emballage ou sur www.ifm.com.

Quelle est la différence entre les séries MFH et M9H ?

La série MFH est conçue pour un montage sans butée fixe, tandis que la série M9H (dont fait partie le M9H211) intègre une butée pour un montage avec butée fixe.

MODE D'EMPLOI M9H211 IFM

Notice d'utilisation

Détector pour vérins hydrauliques

MFH

M9H

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur www.ifm.com.

1.1 Symboles utilisés

Condition préalable
Action a effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

Reforence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

2 Usage prévu

L'appareil détecte sans contact des métaux ferromagnétiques (méaux FE) et fournit un signal de commutation.

3 Montage

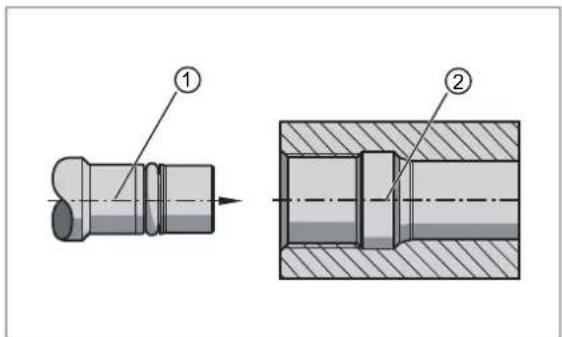

3.1 Installation d'appareils sans butée (MFH)

1:Detecteur
2: Raccord à souder

L'appareil peut être ajusté à la tige de piston par la profondeur de vissage.

INFORMATION IMPORTANTE

Ne pas visser l'appareil trop profondement lors de la mise en service afin d'éviter des dommages mécaniques à l'appareil, à la tige de piston et au cylindre.

Pour un montage avec une butée fixe, utiliser les appareils de la série M9H.

Mettre la tige du verin dans la position finale à détecter.
Visser l'appareil jusqu'en butee.
Dévisser l'appareil d'un demi-tour ( 0,5mm ) pour assurer une protection contre une détérioration mécanique.
Serrer I'ecrou de fixation (couple de serrage de la fiche technique).

3.2 Installation d'appareils avec butée (M9H)

1:Detecteur
2: Raccord à souder

Visser l'appareil dans le filetage M.
Couple de serrage Fiche technique.

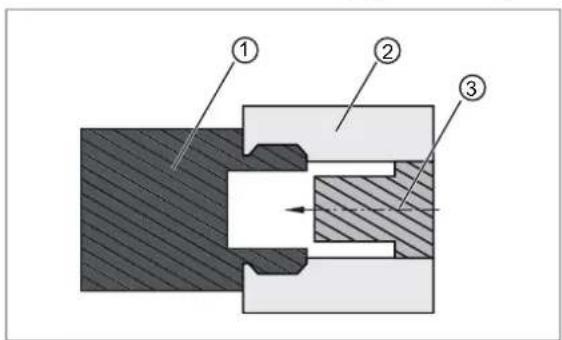

3.3 Installation d'appareils pour la détction de la tige

Visser l'appareil dans le filetage M.
Couple de serrage Fiche technique.

4 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Mettre l'installation hors tension.
Raccorder l'appareil selon les indications de la fiche technique / l'etiquette de l'appareil.

5 Maintenance, réparation et élimination

Cet apparéil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination ecologique de l'appareil après son usage selon les règlements nationaux en vigueur.
