UIT515 - Détecteur à ultrasons industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Détecteur à ultrasons réflexion directe sans IO-Link
Marque	IFM
Modèle	UIT515
Catégorie	Détecteur à ultrasons industriel
Tension d'alimentation	24 V DC (type standard, se référer à la fiche technique)
Sorties de commutation	2 sorties (OUT1, OUT2) configurables
Fonctions principales	Détection d'objets, surveillance de niveaux, réglage par bouton Teach
Zone de détection	Jusqu'à 2 m (selon la fiche technique)
Zone morte	Présente (se référer à la fiche technique)
Indicateurs LED	LED d'état 1/2 (jaunes), LED écho (verte)
Raccordement électrique	Câble avec code couleur (BN, WH, BK, BU) selon DIN EN 60947-5-2
Matériau du boîtier	Métal (selon UL 508)
Montage	Fixation à l'aide d'un dispositif (non fourni)
Réglage	Bouton Teach pour programmation des seuils et inversion
Réinitialisation usine	Possible via bouton Teach
Consignes de sécurité	Utilisation par personnel qualifié, respect des distances de sécurité
Entretien	Aucun entretien spécifique requis ; protéger contre l'endommagement
Pièces détachées	Non disponibles ; appareil non réparable par l'utilisateur
Documents associés	Notice complète disponible au format PDF
Informations complémentaires	www.ifm.com

FOIRE AUX QUESTIONS - UIT515 IFM

Comment démarrer le mode de programmation sur l'UIT515 ?

Appuyez sur le bouton Teach pendant 2 à 6 secondes. Les LED d'état jaunes clignotent à 1 Hz, indiquant que l'appareil est en mode programmation.

Comment régler les seuils de sortie ?

En mode programmation, positionnez l'objet sur P1, appuyez brièvement sur Teach (1 s). Les LED clignotent à 2,5 Hz. Puis positionnez l'objet sur P2 et appuyez à nouveau sur Teach (1 s). Les LED clignotent à 4 Hz.

Comment inverser le comportement des sorties ?

En mode programmation, appuyez sur le bouton Teach pendant plus de 6 secondes. Les LED jaunes clignotent d'abord rapidement (>10 Hz) puis brièvement (>4 Hz) pour confirmer l'inversion.

Comment restaurer les réglages d'usine ?

Assurez-vous qu'aucun écho n'est reçu (LED écho éteinte). Entrez en mode programmation, puis appuyez brièvement sur Teach. Les LED clignotent à 4 Hz pour confirmer la restauration.

Que signifient les LED sur l'appareil ?

Les LED jaunes (1 et 2) indiquent l'état des sorties de commutation. La LED verte (écho) s'allume lorsqu'un objet ou l'arrière-plan est détecté.

Quelle est la zone morte du détecteur UIT515 ?

La zone morte est la distance minimale devant le capteur où aucune détection n'est possible. Consultez la fiche technique pour la valeur exacte, car elle dépend du modèle.

Comment raccorder électriquement l'UIT515 ?

Mettez l'installation hors tension. Raccordez les fils selon le code couleur : BN (marron) = L+, WH (blanc) = OUT2, BK (noir) = OUT1, BU (bleu) = L-.

Quelles sont les consignes de sécurité à respecter ?

L'appareil doit être installé par du personnel qualifié. Respectez une distance minimale de 12,7 mm entre le capteur et les parties sous tension non isolées. Protégez l'appareil et les câbles contre les dommages.

L'UIT515 peut-il être utilisé pour la surveillance de niveaux ?

Oui, le détecteur à ultrasons est conçu pour la surveillance de niveaux et la détection d'objets. Il peut être configuré en fonction fenêtre ou hystérésis.

Où trouver les données techniques détaillées de l'UIT515 ?

Les données techniques complètes sont disponibles sur le site www.ifm.com. La notice comprend également des informations générales sur le montage et le fonctionnement.

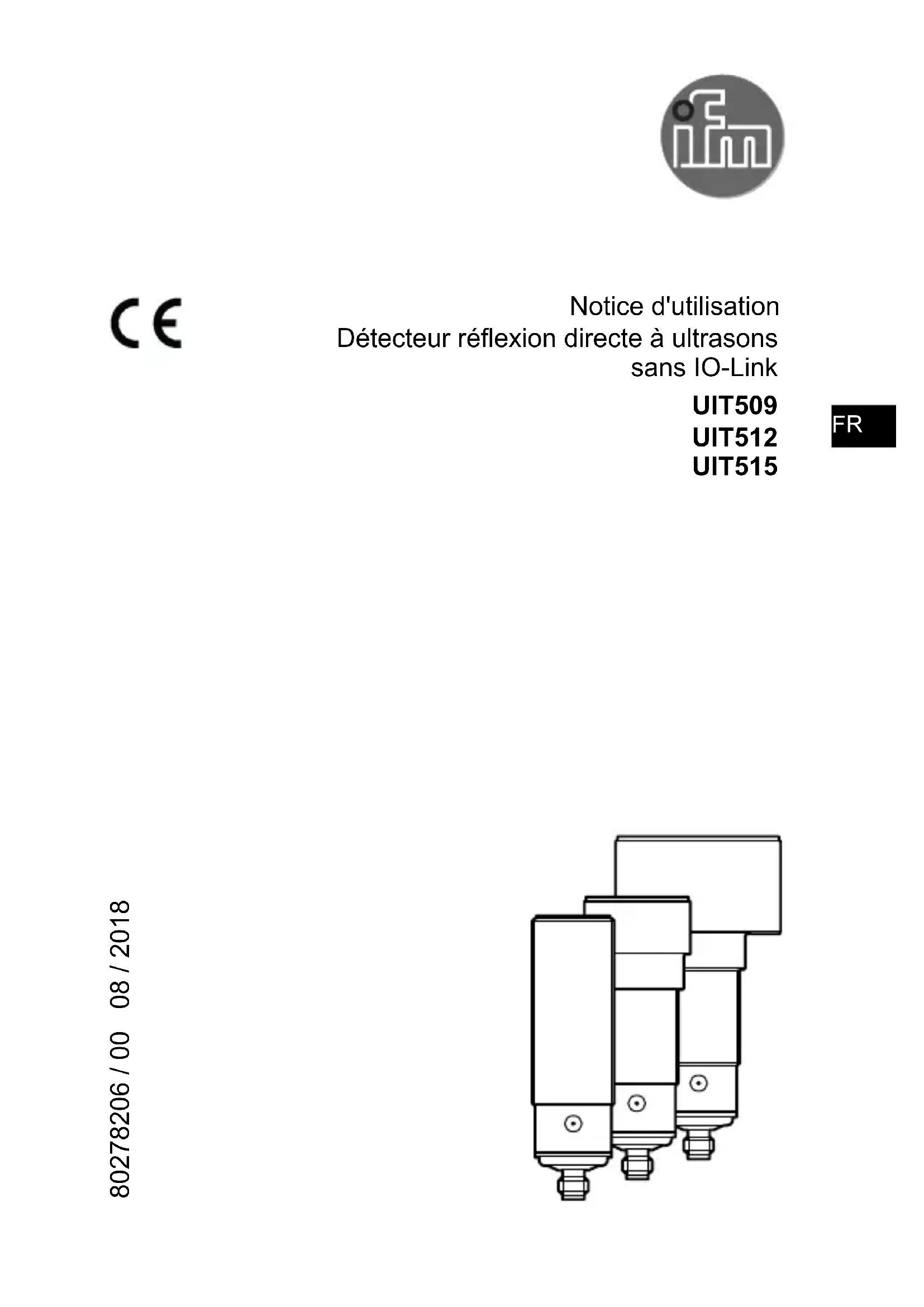

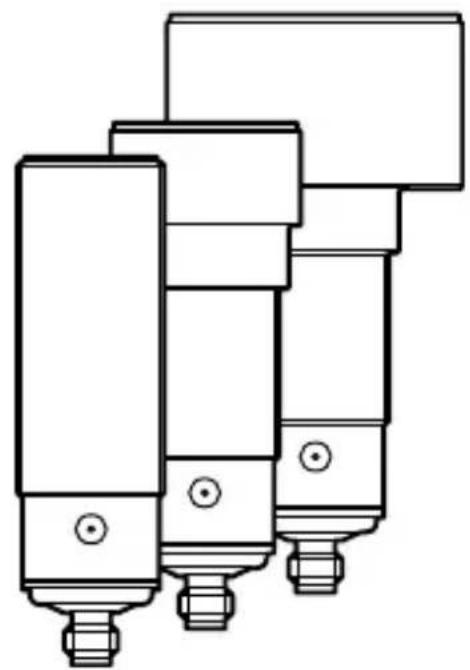

MODE D'EMPLOI UIT515 IFM

Notice d'utilisation

Détecteur réflexion directe à ultrasons

sans IO-Link

UIT509

UIT512

UIT515

FR

80278206 / 00 08 / 2018

1 Remarque préliminaire

1.1 Symboles utilisés

▶ Action à faire

Retour d'information, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence croisée

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations.

Information

Remarque supplémentaire.

2 Consignes de sécurité

• Lire ce document avant la mise en service du produit et le garder pendant le temps d'utilisation du produit.
• Le produit doit être approprié pour les applications et les conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (→ 3 Fonctionnement et caractéristiques).
• Le non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
  • Assurer une protection efficace des appareils et des câbles contre l'endommagement.

3 Fonctionnement et caractéristiques

Détecteur à ultrasons pour la surveillance de niveaux et la détection d'objets.

4 Montage

▶ Fixer l'appareil à l'aide d'un dispositif de fixation

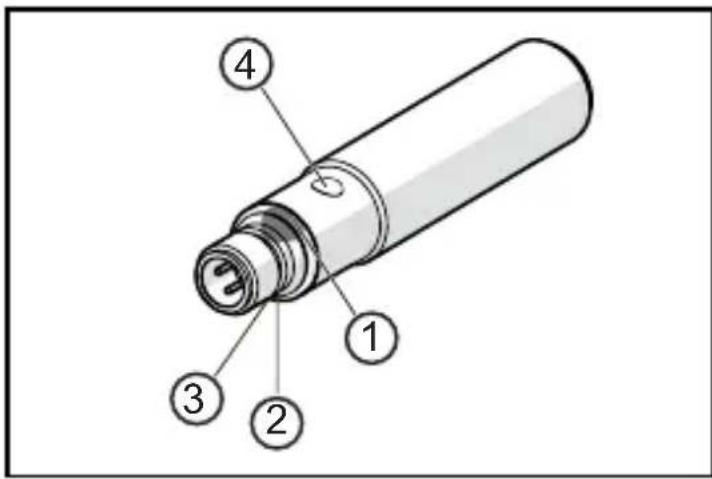

1/2 : LED d'état 1/2 (jaunes), aide au réglage et indication de sortie
3 : LED écho (verte), allumée lorsque l'objet ou l'arrière-plan est détecté
4 : bouton Teach

Des surfaces qui absorbent le son ont un effet négatif sur le bon fonctionnement.

▶ Tenir compte de la zone morte (→ Fiche technique) : Dans la zone morte, il n'y a pas de détection d'objets.

Pour appareils avec boîtier métallique (selon UL 508) :

▶ Respecter une distance minimum de 12,7 mm entre le capteur et les parties non isolées sous tension.

Plus d'informations sont disponibles sur www.ifm.com → Informations générales sur le montage et le fonctionnement

5 Raccordement électrique

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil (selon le type choisi) :

BK : noir

BN : brun

BU : bleu

WH : blanc

Couleurs selon DIN EN 60947-5-2

• OUT1 : sortie de commutation
• OUT2 : sortie de commutation

6 Réglages

Le réglage et le paramétrage de l'appareil sont effectués via le bouton Teach ( 6.1).

6.1 Bouton Teach

6.1.1 Démarrer le mode de programmation

▶ Appuyer sur le bouton Teach pendant 2 s...6 s.

Les LED d'état 1/2 jaunes clignotent (1 Hz), l'appareil est en mode de programmation.

En cas de programmation non réussie, l'appareil retourne au réglage précédent.

6.1.2 Régler le comportement des sorties

▶ Démarrer le mode de programmation ( 6.1.1).

▶ Positionner l'objet sur P1 (fig. 1 ou 2).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent (2,5 Hz), le réglage P1 est terminé.

▶ Positionner l'objet sur P2 (fig. 1 ou 2).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent brièvement (4 Hz), le réglage P2 est terminé.

6.1.3 Inverser le comportement des sorties

▶ Appuyer sur le bouton Teach > 6 s.

Les LED d'état 1/2 jaunes clignotent (> 10 Hz).

Les LED d'état 1/2 jaunes clignotent brièvement (> 4 Hz).

La fonction de sortie est inversée.

6.1.4 Restaurer les réglages usine

▶ Orienter l'appareil de façon à ce qu'aucun écho ne soit reçu.

LED écho verte éteinte.

▶ Démarrer le mode de programmation ( 6.1.1).

▶ Appuyer sur le bouton Teach pendant 1 s.

Les LED d'état 1/2 jaunes clignotent brièvement (4 Hz), les réglages usine sont restaurés.

En cas de détection d'objets, les signaux de sortie suivants sont fournis :

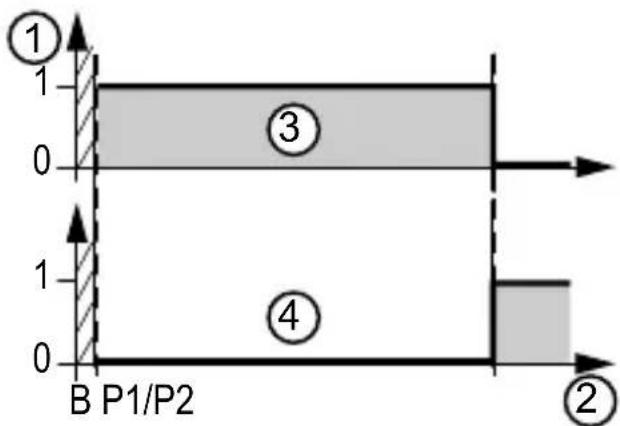

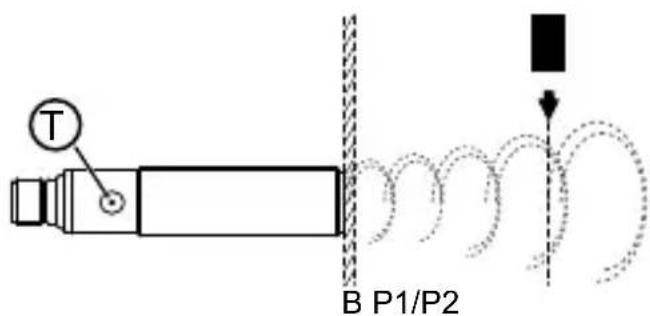

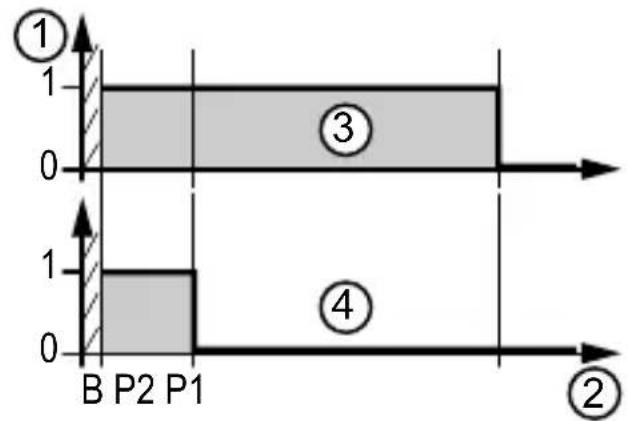

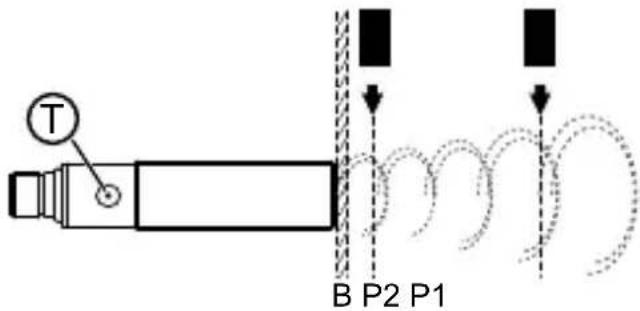

Fig. 1 : fonction fenêtre P1 > P2	Fig. 2 : fonction hystérésis P1 = P2
Sorties de commutation Sorties de commutation (antivalentes)

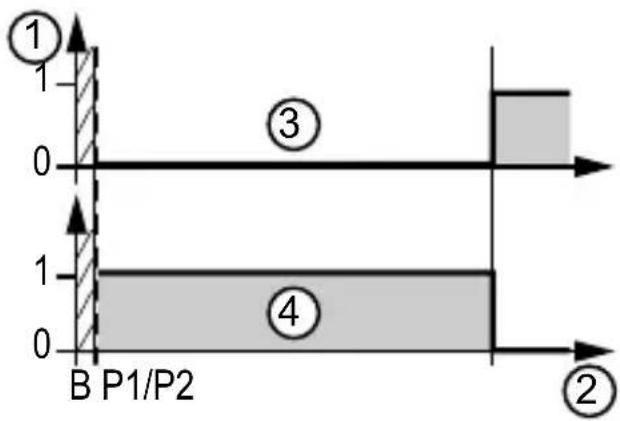

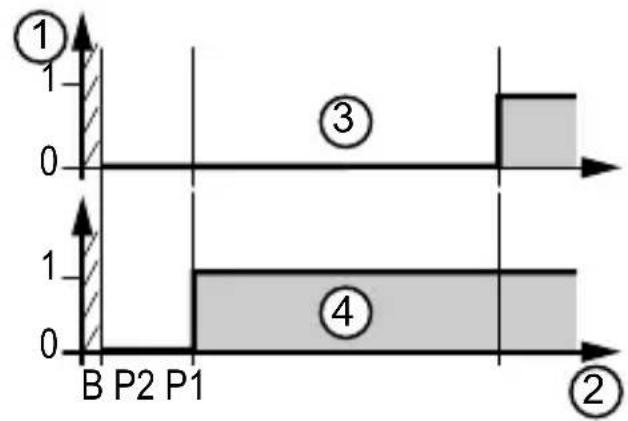

Sorties de commutation inversées Sorties de commutation inversées
1: comportement des sorties2: distance à l'objet3: OUT1 (sortie de commutation)4: OUT2 (sortie de commutation)	B : zone morteP : position programmée par TeachT : bouton Teach

Données techniques et informations supplémentaires sur www.ifm.com.
