MODE D'EMPLOI OGP302 IFM

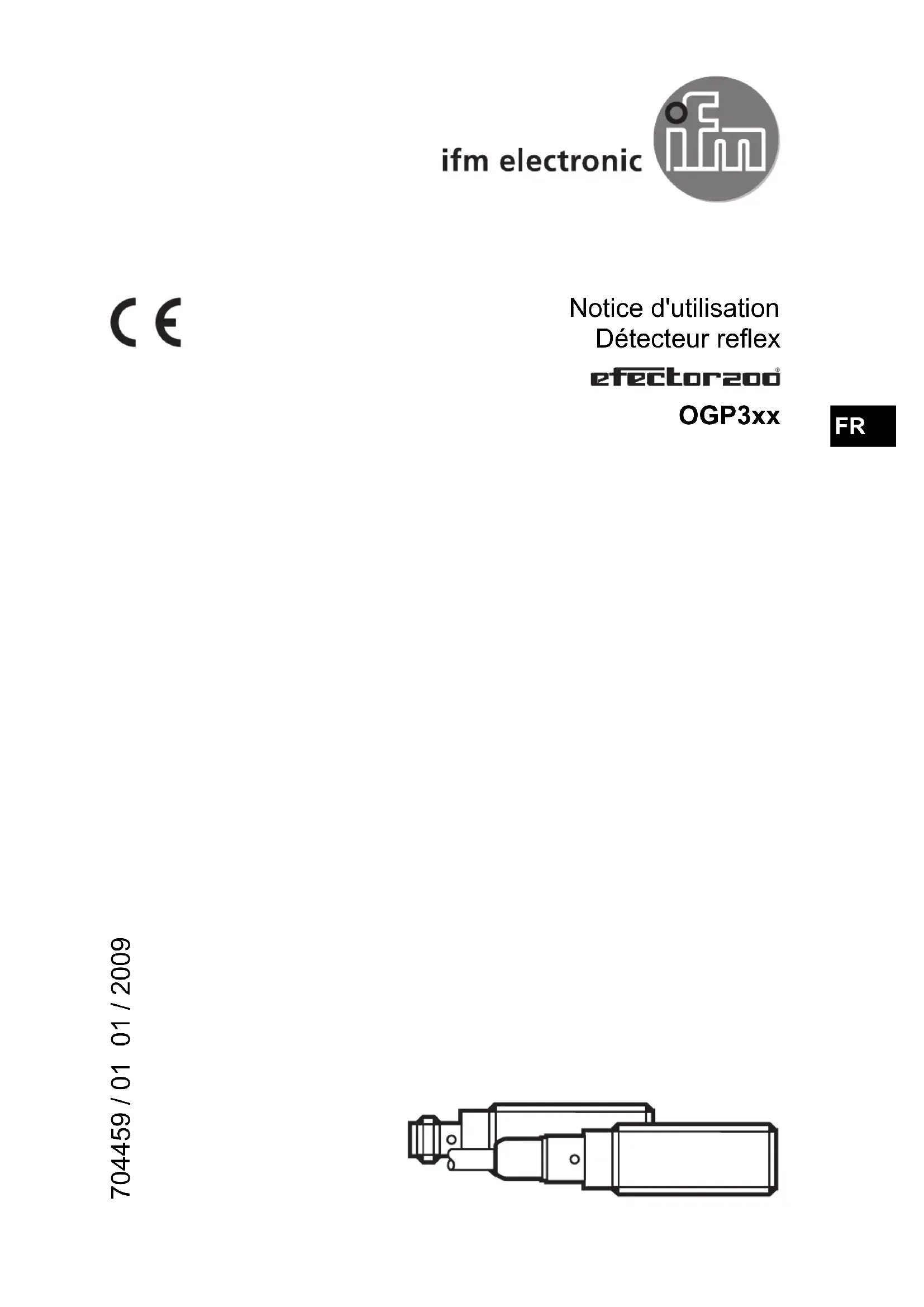

Notice d'utilisation Détecteur reflex OGP3xx

704459 / 01 01 / 20092 1 Remarque préliminaire

1.1 Symboles utilisés

► Action à faire > Retour d'information, résultat

Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations. 2 Fonctionnement et caractéristiques En combinaison avec un réflecteur " nid d'abeille " ou une bande adhésive, le dé- tecteur reflex détecte des objets et matières sans contact et indique leur présence par un signal de commutation. Portée (" range ") : (→ étiquette). 3 Montage

LED1: Fixer le réflecteur " nid d'abeille " ou la bande adhésive derrière l'objet à ► détecter. Orienter le détecteur reflex et le fixer à l'aide d'un dispositif de fixation. ► Portée maximale seulement en cas d'orientation exacte.3

4 Raccordement électrique L'appareil doit être monté par un électricien qualifié. Les règlements nationaux et internationaux relatifs à l'installation de ► matériel électrique doivent être respectés. Assurer une alimentation en tension selon EN 50178. ► Mettre l'installation hors tension. ► Raccorder l'appareil comme suit : ► Connecteur

BN = L+ BU = L- BK = charge Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir 5 Fonctionnement Vérifier le bon fonctionnement de l'appareil. ► Appareils avec fonction de commutation obscurcissement (OGP-DPKG) : la • sortie est commutée / la LED jaune est allumée lorsqu'un objet est détecté. Appareils avec fonction de commutation éclairement (OGP-HPKG) : la sortie • est commutée / la LED jaune est allumée lorsque aucun objet n'est détecté. 9 Maintenance, réparation et élimination Dégager le panneau transparent situé devant la lentille de tout encrassement. ► Pour le nettoyage ne pas utiliser de solvants ou de produits qui pourraient ► abîmer la matière plastique. Données techniques et informations supplémentaires sur notre site web à www.ifm.com → Select your country → Fiche technique :
