MODE D'EMPLOI AC2267 IFM

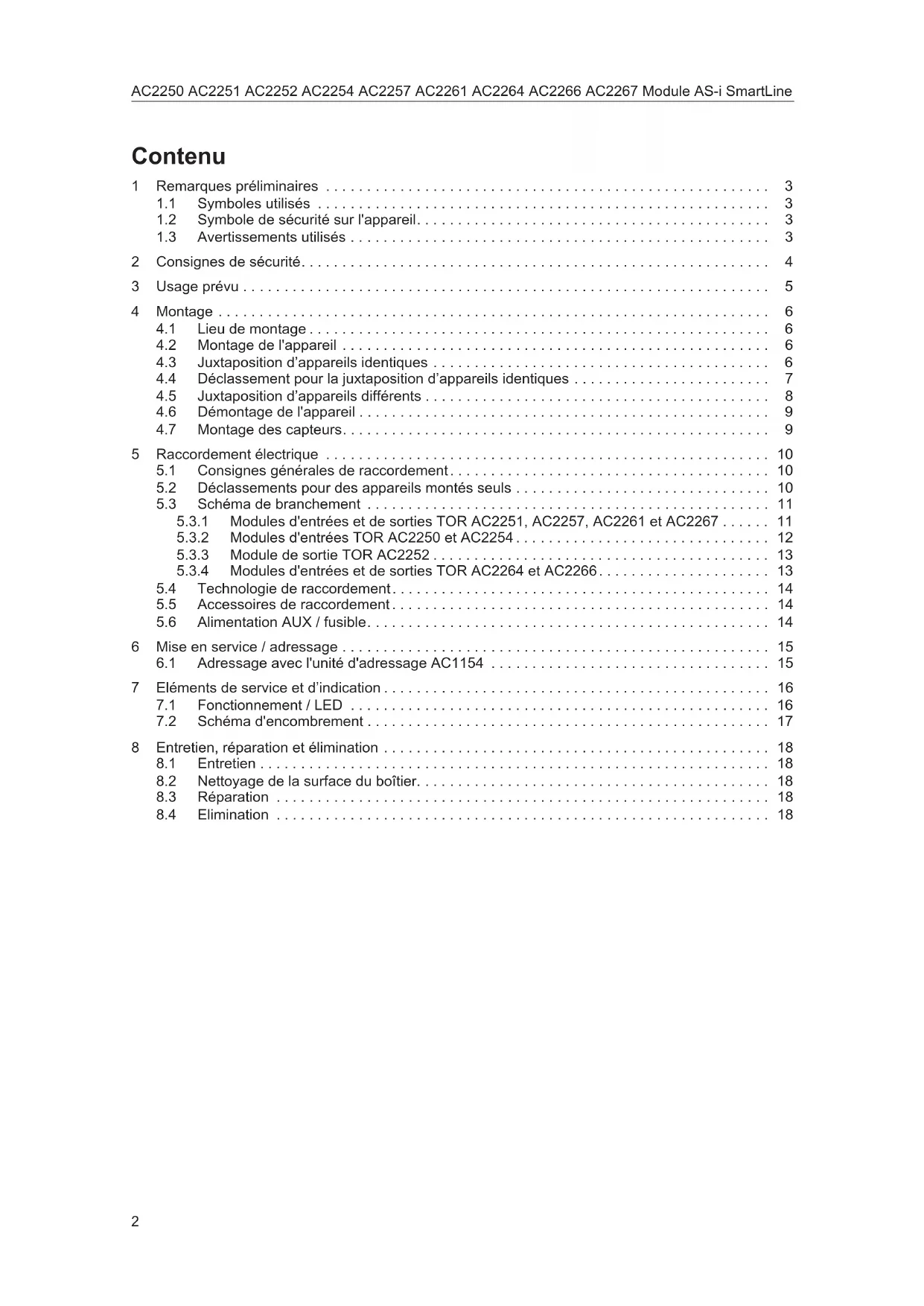

• Contenu 1 Remarques préliminaires p. 3
• 1.1 Symboles utilisés p. 3
• 1.2 Symbole de sécurité sur l'appareil p. 3
• 1.3 Avertissements utilisés p. 3
• 2 Consignes de sécurité p. 4
• 3 Usage prévu p. 5
• 4 Montage p. 6
• 4.1 Lieu de montage p. 6
• 4.2 Montage de l'appareil p. 6
• 4.3 Juxtaposition d’appareils identiques p. 6

4.4 Déclassement pour la juxtaposition d’appareils identiques . . . . . . . . . . . . . . . . . . . . . . . . 7

• 4.5 Juxtaposition d’appareils différents p. 8
• 4.6 Démontage de l'appareil p. 9
• 4.7 Montage des capteurs p. 9
• 5 Raccordement électrique p. 10

5.1 Consignes générales de raccordement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

5.2 Déclassements pour des appareils montés seuls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

5.3 Schéma de branchement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

5.3.1 Modules d'entrées et de sorties TOR AC2251, AC2257, AC2261 et AC2267 . . . . . . 11

5.3.2 Modules d'entrées TOR AC2250 et AC2254 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

5.3.3 Module de sortie TOR AC2252 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

5.3.4 Modules d'entrées et de sorties TOR AC2264 et AC2266. . . . . . . . . . . . . . . . . . . . . 13

• 5.4 Technologie de raccordement p. 14
• 5.5 Accessoires de raccordement p. 14
• 5.6 Alimentation AUX / fusible p. 14
• 6 Mise en service / adressage p. 15

6.1 Adressage avec l'unité d'adressage AC1154 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

1 Remarques préliminaires Notice d’utilisation, données techniques, homologations, accessoires et informations supplémentaires via le code QR sur l’appareil / l’emballage ou sur www.ifm.com. 1.1 Symboles utilisés Condition préalable Action à effectuer Réaction, résultat [...] Désignation d'une touche, d'un bouton ou d'un affichage Référence Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations Information Remarque supplémentaire 1.2 Symbole de sécurité sur l'appareil Symbole de sécurité sur l'appareil : u Prendre en compte la notice d'utilisation pour le fonctionnement sûr de l’appareil. 1.3 Avertissements utilisés INFORMATION IMPORTANTE Avertissement de dommages matériels ATTENTION Avertissement de dommages corporels w Danger de blessures légères, réversibles. AVERTISSEMENT Avertissement de dommages corporels graves. w Danger de mort ou de graves blessures irréversibles. FRAC2250 AC2251 AC2252 AC2254 AC2257 AC2261 AC2264 AC2266 AC2267 Module AS-i SmartLine

2 Consignes de sécurité

• L’appareil décrit ici est un composant à intégrer dans un système. – L’installateur du système est responsable de la sécurité du système. – L’installateur du système est tenu d’effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l’opérateur et à l’utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l’opérateur et à l’utilisateur et, le cas échéant, à tout personnel de service autorisé par l’installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d’utilisation du produit.

• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d’utilisation.

• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu (Ò Usage prévu).

• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.

• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.

• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.

• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

• Remplacer les appareils endommagés, car autrement les données techniques et la sécurité sont affectées.Module AS-i SmartLine AC2250 AC2251 AC2252 AC2254 AC2257 AC2261 AC2264 AC2266 AC2267

• Les appareils servent de modules d'entrée et de sortie TOR dans le réseau AS-i. Ils relient max. 4 capteurs (2 fils ou 3 fils) et max. 4 actionneurs au maître AS-i.

• Sorties de l'actionneur sous forme de sorties semi-conducteurs niveau haut avec protection contre les courts-circuits et les surcharges.

• Dans l’armoire électrique dans des environnements industriels (à l’intérieur), l'appareil étant installé de façon fixe avec alimentation selon TBTS, TBTP conformément aux données techniques. Utilisation par du personnel qualifié et autorisé en raison de l’indice de protection IP20. AC2250: 4 entrées TOR, alimentation capteur via AS-i AC2251: 4 entrées TOR / 4 sorties TOR (transistor), alimentation capteur via AS-i AC2252: 4 sorties TOR (transistor) AC2254: 4 entrées TOR, alimentation TOR via AUX AC2257: 4 entrées TOR / 4 sorties TOR (transistor), alimentation capteur via AUX AC2261: 4 entrées TOR / 4 sorties TOR (transistor), alimentation capteur via AS-i AC2264: 4 entrées TOR / 3 sorties TOR (transistor), alimentation capteur via AS-i AC2266: 4 entrées TOR / 3 sorties TOR (transistor), alimentation capteur via AUX AC2267: 4 entrées TOR / 4 sorties TOR (transistor), alimentation capteur via AUX FRAC2250 AC2251 AC2252 AC2254 AC2257 AC2261 AC2264 AC2266 AC2267 Module AS-i SmartLine

4 Montage 4.1 Lieu de montage Pour un fonctionnement correct, installer l'appareil dans un boîtier qui ne peut être ouvert qu'à l'aide d'un outil ou dans une armoire électrique fermée (de protection IP 54 minimum) selon EN 61010. 4.2 Montage de l'appareil u Monter l'appareil sur un rail DIN 35 mm. u Laisser suffisamment d'espace (≥ 50 mm) en bas et en haut de l'armoire électrique pour permettre une libre circulation de l'air et éviter un échauffement excessif. 4.3 Juxtaposition d’appareils identiques Fig.1: Juxtaposition d’appareils identiquesModule AS-i SmartLine AC2250 AC2251 AC2252 AC2254 AC2257 AC2261 AC2264 AC2266 AC2267

4.4 Déclassement pour la juxtaposition d’appareils identiques En cas de juxtaposition d’appareils identiques, le déclassement s'applique conformément aux tableaux suivants : Référence Déclassement AC2250 Courant max. total des entrées en cas de juxtaposition T [°C] I [%]

Température ambiante -25 à 60 °C / déclassement linéaire 50 à 60 °C Courant max. total des entrées : 50 % à 60 °C Correspond à un courant capteur de 100 mA Référence Déclassement AC2251 AC2257 AC2261 AC2267 Courant max. total des entrées / sorties en cas de juxtaposition T [°C] I [%]

Température ambiante -25 à 60 °C / déclassement linéaire 50 à 60 °C Courant max. total des entrées / sorties : 50 % à 60 °C Correspond à un courant capteur de 100 mA et 2 x 1 A ou 4 x 0,5 A (exemple sorties) FRAC2250 AC2251 AC2252 AC2254 AC2257 AC2261 AC2264 AC2266 AC2267 Module AS-i SmartLine

Référence Déclassement AC2252 Courant max. total des sorties en cas de juxtaposition T [°C] I [%]

Température ambiante -25 à 60 °C / déclassement linéaire 50 à 60 °C Courant max. total des sorties : 50 % à 60 °C Correspond à 2 x 1 A ou 4 x 0,5 A (exemple) Référence Déclassement AC2264 AC2266 Courant max. total des entrées / sorties en cas de juxtaposition T [°C] I [%]

Température ambiante -25 à 60 °C / déclassement linéaire 50 à 60 °C Courant max. total des entrées / sorties : 50 % à 60 °C Correspond à un courant capteur de 100 mA et 1 A + 0,5 A ou 3 x 0,5 A (exemple sorties) 4.5 Juxtaposition d’appareils différents INFORMATION IMPORTANTE Si des appareils sont montés côte à côte, cela peut entraîner un échauffement entre les appareils. w Dysfonctionnement / dommage possible. u Lorsque des appareils différents sont montés côte à côte, tenir compte de l'échauffement interne de tous les appareils et respecter les conditions ambiantes de chaque appareil.Module AS-i SmartLine AC2250 AC2251 AC2252 AC2254 AC2257 AC2261 AC2264 AC2266 AC2267

4.6 Démontage de l'appareil 4.7 Montage des capteurs u Suivre les instructions de montage du fabricant. FRAC2250 AC2251 AC2252 AC2254 AC2257 AC2261 AC2264 AC2266 AC2267 Module AS-i SmartLine

5 Raccordement électrique 5.1 Consignes générales de raccordement u Avant le raccordement de l'appareil mettre l'installation hors tension. Le cas échéant, mettre également hors tension les circuits des charges des entrées/sorties alimentés séparément. u Respecter les réglementations nationales et internationales relatives à l’installation de matériel électrique. AS-i / AUX uniquement admissible comme SELV / PELV. u Ne pas utiliser des bornes non raccordées et non indiquées dans le schéma comme bornes de dérivation. Les surfaces facilement accessibles de l'appareil sont isolées des circuits AS-i / AUX avec une isolation de base selon la norme CEI 61010-1 (courant de réseau de la catégorie de surtension II jusqu'à une tension nominale de 300 V). Ceci ne s'applique pas aux zones de raccordement et aux ouvertures de refroidissement (IP 20) Les circuits AS-i / AUX sont isolés les uns des autres par une isolation de base conforme à la norme CEI 61010-1 (circuit secondaire avec max. 32 V DC, dérivé du courant de réseau jusqu'à 300 V de catégorie de surtension II). Le câblage externe doit être effectué de manière à garantir l'isolation nécessaire des autres circuits. AC2250, AC2251, AC2261, AC2264 w Ne pas raccorder les connexions I1 ... I4 et I+, I- à un potentiel externe. Le pouvoir d'enclenchement et le pouvoir de déclenchement pour la commande d'électrovannes sont conçus pour des valeurs jusqu'à 20 W (selon CEI 60947-5-2, classe d'utilisation DC-13). 5.2 Déclassements pour des appareils montés seuls Respecter le déclassement de la courant max. en fonction de la température ambiante selon les tableaux suivants : Référence Déclassement AC2251 AC2261 Courant max. total des entrées / sorties pour un appareil séparé T [°C] I [%]

Température ambiante -25 à 70°C / 60 à 70°C déclassement linéaire Courant max. total des entrées / sorties : 50 % à 70 °C Correspond à un courant capteur de 100 mA et à 2 x1 A ou 4 x 0,5 A (exemple sorties)Module AS-i SmartLine AC2250 AC2251 AC2252 AC2254 AC2257 AC2261 AC2264 AC2266 AC2267

Référence DéclassementAC2264 Courant max. total des entrées / sorties pour un appareil séparé T [°C] I [%]

Température ambiante -25 à 70°C / 60 à 70°C déclassement linéaireCourant max. total des entrées / sorties : 50 % à 70 °C Correspond à un courant capteur de 100 mA et 1 A + 0,5 A ou 3 x 0,5 A (exemple sorties) 5.3 Schéma de branchement

5.3.1 Modules d'entrées et de sorties TOR AC2251, AC2257, AC2261 et

alimentation capteur viaAUX O- : sortie de commutation actionneur 0 V I1…I4 : entrée de commutation capteur 1 à 4 O1… O4 : sortie de commutation actionneur 1 à 4 A+ : AS-i + A- : AS-i - E+ : alimentation en tension externe (AUX) pour capteurs (AC2257, AC2267) / actionneurs +24 V E- : alimentation en tension externe (AUX) pour capteurs (AC2257, AC2267) / actionneurs +0 V

5.3.2 Modules d'entrées TOR AC2250 et AC2254

alimentation capteur via AS-i AC2254

alimentation capteur viaAUX I1…I4 : entrée de commutation capteur 1 à 4 A+ : AS-i + A- : AS-i - E+ : alimentation en tension externe (AUX) pour capteurs +24 V (seulement pour AC2254) E- : alimentation en tension externe (AUX) pour capteurs +0 V (seulement pour AC2254) nc: non utiliséeModule AS-i SmartLine AC2250 AC2251 AC2252 AC2254 AC2257 AC2261 AC2264 AC2266 AC2267

5.3.3 Module de sortie TOR AC2252

Load AS-i AUX Fig.6: Schéma de branchement O1 O2 O3 O4 O- O- O- O- A+ A- E+ E- Fig.7: Raccordement bornesO- : sortie de commutation actionneur 0 V O1… O4 : sortie de commutation actionneur 1 à 4A+ : AS-i +A- : AS-i -E+ : alimentation en tension externe (AUX) pour action-neurs +24 VE- : alimentation en tension externe (AUX) pour action-neurs +0 V

5.3.4 Modules d'entrées et de sorties TOR AC2264 et AC2266

alimentation capteur via AS-i AC2266

alimentation capteur viaAUX O- : sortie de commutation actionneur 0 V I1…I4 : entrée de commutation capteur 1 à 4 O1… O3 : sortie de commutation actionneur 1 à 3 A+ : AS-i + A- : AS-i - E+ : alimentation en tension externe (AUX) pour capteurs (AC2266) / actionneurs +24 V E- : alimentation en tension externe (AUX) pour capteurs (AC2266) / actionneurs +0 V res : réservé 5.4 Technologie de raccordement INFORMATION IMPORTANTE Pas d’indice de protection IP 20 sans connecteur. w Mettre des bornes sur les connecteurs non utilisés. u Respecter IP 20. u Dénudez l'isolation des câbles de connexion sur 10 mm. 5.5 Accessoires de raccordement L'appareil est fourni sans connecteur. 5.6 Alimentation AUX / fusible Seulement pour le raccordement à une alimentation isolée galvaniquement avec un fusible homologué UL de max. 10 A en amont à AUX (E+). Comme alternative une alimentation Class 2 peut être utilisée pour alimenter AUX. Il est également possible d'utiliser un circuit à énergie limitée conforme à la norme UL61010 pour alimenter AUX. w Se référer aux données techniques pour l'alimentation de AUX. La longueur maximale du câble est de 30 m.Module AS-i SmartLine AC2250 AC2251 AC2252 AC2254 AC2257 AC2261 AC2264 AC2266 AC2267

6 Mise en service / adressage A la livraison, l'adresse est 0. 6.1 Adressage avec l'unité d'adressage AC1154 Le module monté et câblé peut être adressé par le cordon d'adressage (E70213) via l'interface d'adressage intégrée. Si un esclave est utilisé en combinaison avec un maître de la nouvelle génération (version 2.1), une adresse entre 1A et 31B peut être choisie avec l'unité d'adressage AC1154. Si un esclave avec le code ID " A " (mode d'adressage étendu possible) est utilisé en combinaison avec un maître de la première génération (version 2.0), le paramètre P3 doit être 1 et le bit de sortie D3 doit être 0.* Le bit de sortie D3 ne doit pas être utilisé. Une adresse entre 1A et 31A doit être attribuée à cet esclave.

• réglage par défaut FRAC2250 AC2251 AC2252 AC2254 AC2257 AC2261 AC2264 AC2266 AC2267 Module AS-i SmartLine

7 Eléments de service et d’indication

LED 2 LED 3 1: Borniers avec cages à ressort LED 1 : Indication de commutation des entrées capteur I1...I4 (sauf AC2252) 2: Etiquette LED 2 : AS-i, FAULT, AUX (sauf AC2250) 3: Prise d'adressage LED 3 : indication de commutation sorties actionneur O1...O4 (sauf AC2250 et AC2254) 4: Rail DIN 7.1 Fonctionnement / LED LED 1 jaune allumée : entrée (I1...I4) commutée LED 2 AS-i verte allumée : alimentation en tension AS-i ok LED 2 FAULT rouge allumée : erreur de communication AS-i, l'esclave ne participe pas à l'échange « normal » de données, par ex. adresse d'esclave 0 LED 2 FAULT rouge clignotant : défaut périphérie, par ex. alimentation capteur / sortie en sur- charge ou en court-circuit LED 2 AUX verte allumée : alimentation en tension externe ok LED 3 jaune allumée : sortie relais (O1...O3) / (O1… O4) commutéeModule AS-i SmartLine AC2250 AC2251 AC2252 AC2254 AC2257 AC2261 AC2264 AC2266 AC2267

7.2 Schéma d'encombrement

8 Entretien, réparation et élimination 8.1 Entretien L’appareil est sans entretien. 8.2 Nettoyage de la surface du boîtier u Mettre l'appareil hors tension. u Enlever les salissures avec un chiffon doux, sec et non traité chimiquement. Nous recommandons des chiffons en microfibres sans additifs chimiques. 8.3 Réparation u L'appareil ne doit être réparé que par le fabricant. Respecter les consignes de sécurité (→ 2 Consignes de sécurité) . 8.4 Elimination u Respecter la réglementation du pays en vigueur pour l'élimination écologique de l’appareil.
